地基基础分部工程筏形基础图文课件地基基础分部工程分钢筋、模板、混凝土、现浇结构尺寸偏差、防水分项工程。
以下就如上分部进行具体阐述。
左岸B C区从2层商铺到两万平米大地下室两万平米人防工程到18小高层到32层高层均涵盖，地基基础学习样本丰富，现简要介绍其基础不同：商铺下带车库：二层结构采用独立承台加抗水板筏形基础，土质为粘性土承台持力层土设计承载力270kpa折合每平方27吨，抗水板持力层土设计承载力160kpa折合每平方16吨；大地下室：采用独立承台加抗水板筏形基础，土质为粘性土承台持力层土设计承载力270kpa折合每平方27吨，抗水板持力层土设计承载力160kpa折合每平方16吨；18层小高层：按勘探土质及图层土质标高不同采用筏板基础或静压桩加筏板基础，B6 10#硬塑性黄土图层较高选择筏板基础，B3、4#图层较低则选择静压桩筏板基础：30层高层：为钻孔灌注桩加梁板筏形基础下面针对现场详细阐述项目部工作日志一、B6、10#筏板基础：1、简介：B6、10#均为18层高层结构形式为剪力墙加填充墙结构，地上18层地下一层，基础为筏板基础厚度为1.2M 面积为M22、施工组织流程（开工前上报施工组织设计）拆迁—场地初整平—场地原始标高测量—多余土方挖运或换填—场地整平，做好场地排水明沟等措施（沿排水方向做不小于3%排水坡）—定位放样确定建筑定位桩位（并用相关防护措施保护）—开挖放坡边线—（视开挖深度或分级）开挖内倒或外运（按基坑开挖专项方案）—r人工清底人工铲挖至基底标高排水沟—基坑验槽—垫层浇筑—ＣＲ６５防水层—４０厚细石混凝土保护层—轴线定位复核—底板钢筋排布绑扎后浇带处理—底板侧向模板安装—剪力墙暗柱插筋—墙身施工缝止水钢板固定、后浇带处理——模板安装—底板混凝土浇筑—柱子剪力墙钢筋安装、预埋—一层楼板满堂架搭设，梁板底模，梁侧模，板底模—内外墙柱封模—一层梁筋安装—一层板板钢筋安装—止水翻边—一层结构混凝土浇筑—拆模—砼结构尺寸偏差处理—外墙局部处理—１.２ｍｍＣＲ６５防水层—２０ｍｍ砂浆保护层—基坑回填。
结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

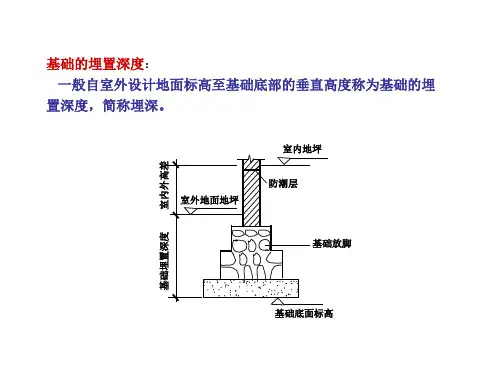

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
房建基础类型图解一:基础形式（条形基础、独立基础、筏型基础、桩基础）1、条形基础：概念：是指基础长度远远大于宽度的一种基础形式。
按上部结构分为和柱下条形基础。
基础的长度大于或等于10倍基础的宽度。
条形基础的特点是，布置在一条轴线上且与两条以上轴线相交，有时也和相连，但截面尺寸与配筋不尽相同。
另外横向配筋为要紧受力钢筋，纵向配筋为次要受力钢筋或是散布钢筋。
要紧受力钢筋布置在下面。
适用范围：适用于多层民用建筑和轻型厂房，对基础承载力要求不高的砖混结构。
2、独立基础：概念：独立基础分：阶形基础、坡形基础、3种。
独立基础经常使用形式有踏步形、锥形、杯形。
材料通常采纳钢筋混凝土、素混凝土等。
当柱为现浇时，独立基础与柱子是整浇在一路的；当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，现在称为杯口基础。
独立基础的特点一：一样只座落在一个十字轴线交点上，有时也跟其它条形基础，可是截面尺寸和配筋不尽相同。
独立基础若是座落在几个轴线上承载几个独立柱，叫做联合独立基础。
独立基础的特点二：基础之内的纵横两方向配筋都是，且长方向的一样布置在下面。
长宽比在3倍之内且底面积在20 m2之内的为(独立桩承台)。
适用范围：一样适用于楼层较矮的多层框架结构衡宇。
3:筏形(板)基础:概念:当建筑物上部荷载较大而地基承载能力又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载经受在一块整板上，这种满堂式的板式基础称筏形基础。
筏形基础由于其底面积大，故可减小基底压强，同时也可提高地基土的承载力，并能更有效地增强基础的整体性，调整不均匀沉降。
筏形基础分为平板式和梁板式，一样依照地基土质、上部结构体系、柱距、荷载大小及施工条件等确信。
平板式筏形基础的底板是一块厚度相等的钢筋混凝土平板。
板厚一样在~之间。
平板式基础适用于柱荷载不大、柱距较小且等柱距的情形。
底板的厚度能够按升一层加50mm初步确信，然后校核板的抗冲切强度。

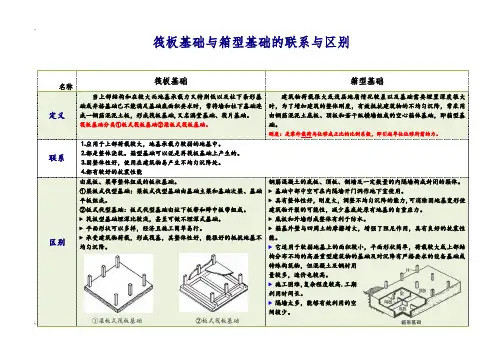

..筏板基础与箱型基础的联系与区别筏板基础名称箱型基础当上部结构和在较大而地基承载力又特别低以及柱下条形基建筑物荷载很大或浅层地质情况较差以及基础需要埋置深度很大定义础或井格基础已不能满足基础底面积要求时，常将墙和柱下基础连 时，为了增加建筑的整体刚度，有效抵抗建筑物的不均匀沉降，常采用 成一钢筋混泥土板，形成筏板基础,又名满堂基础、筏片基础。
由钢筋混泥土底板、顶板和若干纵横墙组成的空心箱体基础，即箱型基筏板基础分类①板式筏板基础②梁板式筏板基础。
础。
刚度：是零件载荷与位移成正比的比例系数，即引起单位位移所需的力。
⒈应用于上部荷载较大，地基承载力较弱的地基中。
联系⒉都是整体浇筑。
箱型基础可以说是再筏板基础上产生的。
⒊因整体性好，使用在建筑物易产生不均匀沉降处。
⒋都有较好的抗震性能由底板、梁等整体组成的板状基础。
钢筋混凝土的底板、顶板、侧墙及一定数量的内隔墙构成封闭的箱体。
①梁板式伐型基础：梁板式伐型基础由基础主梁和基础次梁、基础 ▶ 基础中部中空可在内隔墙开门洞作地下室使用。
平板组成。
▶ 具有整体性好，刚度大，调整不均匀沉降的能力,可消除因地基变形使②板式伐型基础：板式伐型基础由柱下板带和跨中板带组成。
建筑物开裂的可能性，减少基底处原有地基的自重应力。
▶ 笩板型基础埋深比较浅，甚至可做不埋深式基础。
▶ 底板和外墙形成整体有利于防水。
▶ 平面形状可以多样，经济且施工简单易行。
▶ 箱基外壁与四周土的摩擦增大，增强了阻尼作用，具有良好的抗震性区别▶ 承受建筑物荷载，形成筏基，其整体性好，能很好的抵抗地基不 能。
均匀沉降。
▶ 它适用于软弱地基上的面积较小，平面形状简单，荷载较大或上部结构分布不均的高层重型建筑物的基础及对沉降有严格要求的设备基础或特殊构筑物，但混凝土及钢材用量较多，造价也较高。
▶ 施工困难，复杂程度较高.工期利用时间长。
▶ 隔墙太多，能够有效利用的空间较少。
;,.①梁板式筏板基础②板式筏板基础.. ;,...筏板基础箱型基础;,... ;,... ;,.。
