DeltaF微量氧分析仪()精讲

保修说明我公司负责本仪器（包括传感器）12个月的保修期，保修期从出厂之日算起。

用户在使用中，应遵守使用说明，由于用户使用不当，或工作环境恶劣而造成仪器损坏，不在保修范围之内。

重要提示1．在使用仪器之前，请仔细阅读说明书。

2．本仪器需由经过培训的人员使用。

3．本仪器的使用必须按照说明书确定的规则操作。

4．仪器的维修和部件的更换由我公司或各地维修站处理。

5．如果用户不依照以上说明擅自开机修理或更换部件，仪表的可靠性由操作者负责。

6．本仪器的使用还应遵守国内有关部门及工厂内仪器管理方面的法令和规则。

NK-101A型便携式氧量分析仪- 1 -目录一、概述 (1)二、主要技术参数 (1)三、工作原理和仪器的面板结构 (2)四、仪器的安装 (3)五、仪器的使用 (3)六、充电管理 (8)七、仪器的标定 (9)八、常见故障与维修 (9)九、注意事项 (9)NK-101A型便携式氧量分析仪- 2 -一、概述NK-101A型便携式氧量分析仪，是我公司最新研发的新型高精度便携式氧量分析仪；该仪器采用进口电化学传感器，结合单片机控制技术，具有测量精度高、使用操作简便的特点。

本仪器采用128×64点阵LCD显示器，高亮度，无视角影响，直观醒目，无人职守时，可定时记录氧含量值，最多可以存储3200个数据。

采用触摸按键全中文菜单操作，通俗易懂、简单可靠；采用专用充电器充电，直流电池供电，一次充满后可连续工作25～30小时左右(不开气泵时)；同时可选配气泵。

NK-101A型便携式氧量分析仪，广泛适用于空分、石油化工、冶金、电子电力、机械制造及其它行业中的各种气体中氧含量的精密检测。

二、主要技术参数1.测量范围：0-10/100/1000ppm；2.测量精度：0-10/100ppm:≤±5%F.S 100-1000ppm: ≤±2%F.S ；3.分辨率：0.01ppm；≤30 s；4.响应时间：T905.稳定性：零点漂移≤±1%/7d；量程漂移≤±1%/7d；6.重复性：≤±1%F.S；7.样气流量：300-400mL/ min；8.样气压力：0.05MPa≤入口压力≤0.1Mpa； (出气口必须为常压)9.工作环境：运行温度：－5℃～+45℃；运行湿度：≤90%RH(无冷凝)10.工作电源：仪器自带的可充电电池；11.充电电源：～220V±10%，50HZ；12.重量：约4.0 kg；NK-101A型便携式氧量分析仪- 9 -三、工作原理和仪器的面板结构㈠仪器的工作原理NK-101A型便携式氧量分析仪工作原理框图如图所示。

微量氧分析仪的应用如何微量氧分析仪是一种用于快速准确分析固体、液体、气体中微量氧含量的仪器。

由于氧在很多化学反应和生物过程中起着重要作用，因此微量氧分析仪在环境保护、食品生产、医药研究等领域都有广泛的应用。

环境保护在环境保护领域，微量氧分析仪主要应用于废水和废气处理的监控和调节。

某些废水和气体的处理过程需要通过氧化反应来去除有害物质，因此在这些处理过程中，需要确定反应器中的氧气浓度以控制反应速率和效率。

通过使用微量氧分析仪，可以实时监测反应器中氧气的浓度，并及时调整反应器中的氧气供应，从而实现高效的废水和气体处理。

食品生产在食品生产领域，微量氧分析仪主要应用于罐装食品和饮料的保鲜和质量控制中。

对于需要长期保存的罐装食品，如果其中氧气浓度过高，则会导致细菌和微生物的生长和繁殖，进而导致食品变质；而氧气浓度过低，则会导致食品味道变差。

因此，在罐装食品生产中，需要通过微量氧分析仪来监测罐中氧气的浓度，并控制罐内氧气的供应，从而实现食品的保鲜和质量控制。

医药研究在医药研究领域，微量氧分析仪主要用于药物生产过程的监测和质量控制。

在药物生产过程中，需要对溶液中的氧气浓度进行精确的控制。

通过使用微量氧分析仪，药品生产厂可以在制药过程中实时监测溶液中氧气的浓度，并根据实际需要进行调整，从而确保药品的质量。

总结综上所述，微量氧分析仪在环境保护、食品生产、医药研究等领域都有广泛的应用。

通过使用微量氧分析仪，企业可以实时监测氧气浓度，并及时调整氧气的供应，从而提高反应速率和效率，保证产品的质量。

同时，微量氧分析仪的操作简便、快速可靠，成本也相对较低，因此其在实际应用中一直受到广泛的欢迎。

AMI 氧气分析仪操作手册Model 2010BRAMI, Huntington Beach.目录Version 1.0前言4先进微仪器公司4警告4联系方式52010BR型氧气分析仪6前言5特征5氧气传感器6传感器保修6仪器保修6修订注解6安装和操作7收到仪器7仪器的安装7位置7安全考虑7安装步骤8基本的标定步骤9气体管线和电线连接10电气连接12报警器的连接13输出连接13输出选择14串行连接14设定选项15采样处理16操作19概述19安全设置19前面板控制20输出范围21查看输出范围21改变输出范围21设置报警点21查看报警器设置点21改变报警器设置点22报警延时22标定(校准量程气)22校验标定结果23查看温度23报警功能23通讯25RS-232通讯25通讯程序26分析仪器部分26报警部分27数据储存28高级标定29维护和故障排除30维护30定期标定30传感器寿命30替换传感器时的注意事项31传感器替换步骤31流量控制孔的替换33 O形圈33故障排除34所有氧气分析仪都适用34规格和声明37规格37声明38材料安全性数据表（MSDS）39传感器型号P2，T139产品信息39物理和化学数据39燃烧及爆炸危险40反应数据40有关人身健康41紧急救护和急救步骤42处理42传感器型号T243产品信息43物理和化学数据43反应数据44有关人身健康45紧急救护和急救步骤46处理46术语汇编47前言感谢您购买我们的产品！感谢您购买了最先进、最实用的微量氧气分析仪。

我们尽了最大努力，尽可能使我们的分析仪简洁，完善。

我们的仪器配置我们独家专利的气体分析单元（专利号：5，728，289和6，675，629），以及我们专利保护期内的传感器技术。

分析仪使用了复杂的带有完备的微处理器控制的24比特电子元件，特别便于使用。

它同时内置了数据储存系统，使数据存储更加方便，如果您购买了气液分离器和冷凝盘管，它还为监测天然气收集系统和其他微量氧气应用场合提供了一套完善的系统。

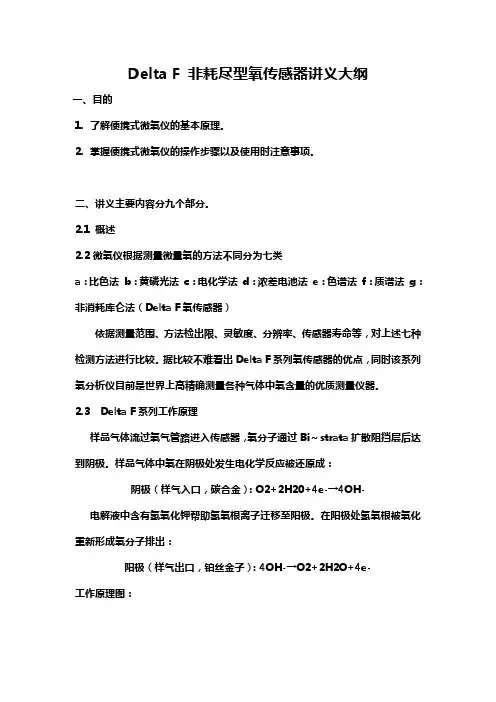

Delta F 非耗尽型氧传感器讲义大纲一、目的1.了解便携式微氧仪的基本原理。

2.掌握便携式微氧仪的操作步骤以及使用时注意事项。

二、讲义主要内容分九个部分。

2.1 概述2.2微氧仪根据测量微量氧的方法不同分为七类a：比色法 b：黄磷光法 c：电化学法 d：浓差电池法 e：色谱法 f：质谱法 g：非消耗库仑法（Delta F氧传感器）依据测量范围、方法检出限、灵敏度、分辨率、传感器寿命等，对上述七种检测方法进行比较。

据比较不难看出Delta F系列氧传感器的优点，同时该系列氧分析仪目前是世界上高精确测量各种气体中氧含量的优质测量仪器。

2.3 Delta F系列工作原理样品气体流过氧气管路进入传感器，氧分子通过Bi～strata扩散阻挡层后达到阴极。

样品气体中氧在阴极处发生电化学反应被还原成：阴极（样气入口，碳合金）：O2+2H20+4e-→4OH- 电解液中含有氢氧化钾帮助氢氧根离子迁移至阳极。

在阳极处氢氧根被氧化重新形成氧分子排出：阳极（样气出口，铂丝金子）：4OH-→O2+2H2O+4e-工作原理图：气体比例因子：用于修正因被分析的背景气体的组成不同而造成的氧含量测量值的改变。

2.4仪器校准与操作校准物质N2 常量：5%；微量：5ppm校准步骤：1）连接仪器与取样口，调节流量在：1.5～2.0立方英尺/小时；2）臵换常量（10min），微量20～30min以后，打开仪器电源；3）待仪器自检完成以后，主屏显示氧含量，待数字稳定以后读数，看其是否和标气氧含量一致；4）若一致说明仪器方法准确，不需要校准。

若不一致则按以下步骤执行。

5）按回车键进入主菜单，选择Maintenercance键等待20秒进入下一级菜单，选择Oxygen Cal 按确认进入次级菜单，选择check/Adj Span——O2含量与标定一致——确认——update and quit。

A：开机前准备1)开机前需要连接好仪器与取样口，调节气体流量在 1.5～2.0立方英尺/小时；2）检查电极液液位是否在两刻度线之间，否则需添加适量蒸馏水；3）待气体臵换10min以后再开机，否则空气臵换不干净，氧含量超标，仪器会报警。

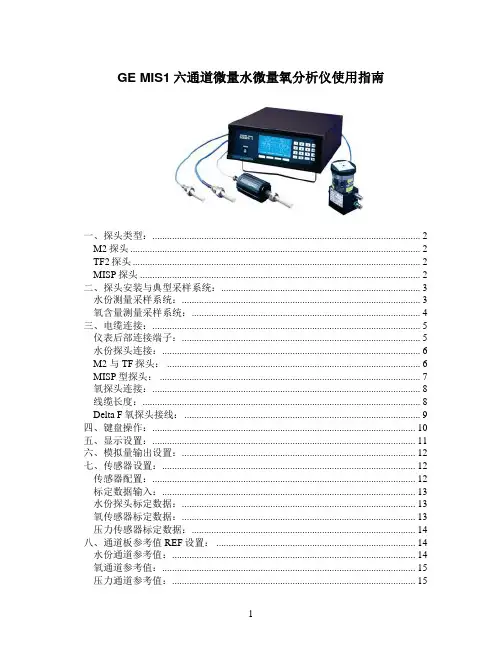

GE MIS1六通道微量水微量氧分析仪使用指南一、探头类型： (2)M2探头 (2)TF2探头 (2)MISP探头 (2)二、探头安装与典型采样系统： (3)水份测量采样系统： (3)氧含量测量采样系统： (4)三、电缆连接： (5)仪表后部连接端子： (5)水份探头连接： (6)M2 与TF探头： (6)MISP型探头： (7)氧探头连接： (8)线缆长度： (8)Delta F氧探头接线： (9)四、键盘操作： (10)五、显示设置： (11)六、模拟量输出设置： (12)七、传感器设置： (12)传感器配置： (12)标定数据输入： (13)水份探头标定数据： (13)氧传感器标定数据： (13)压力传感器标定数据： (14)八、通道板参考值REF设置： (14)水份通道参考值： (14)氧通道参考值： (15)压力通道参考值： (15)一、探头类型：M2探头¾”直螺纹接口4根引线：其中2根用于水份探头，2根用于可选内置温度探头电缆长度<600m(2000英尺)TF2探头¾”直螺纹接口8根引线：其中2根用于水份探头，2根用于可选内置温度探头，4根用于可选的内置压力传感器。

电缆长度：无压力传感器时<600m(2000英尺)，有压力传感器时<152m(500英尺)MISP探头MISP探头由TF探头和内置CPU的电子通讯模块组成。

MISP探头可由两根双绞线与MIS1六通道微量水/微量氧分析仪连接，免除人工在MIS1上设置探头标定数据的繁琐。

电缆长度<915m(3000英尺)二、探头安装与典型采样系统：水份测量采样系统：安装时只需将探头拧进采样池中，将航空接头接入探头末端即可。

典型采样系统包括：入口针阀、过滤器、采样池、排放针阀、流量计、出口针阀氧含量测量采样系统：三、电缆连接：仪表后部连接端子：每个通道端子：MMS1 可使用三种探头M2 与TF、MISP型探头。

注意事项！使用及保存注意事项●仪器在使用过程中不可打开外壳，避免发生烫伤及触电危险。

●仪器在使用、存放、及运输过程中应避免强烈震动，以免损坏氧化锆传感器。

●仪器在存放期间应保持清洁，要防止仪器受潮，进排气嘴应加盖防尘帽，以防落入异物及灰尘。

请严格遵守注意事项，否则将造成人为测量误差或重大事故！！！服务与保证仪器自出厂之日起，仪器的保修期限为一年。

凡在此期限内，工作人员在正常操作的情况下，仪器出现的软件或硬件的故障，我公司均负责免费维修及更换零部件。

若由于工作人员违反操作规程、不严格按照使用说明操作仪器以及由于不可抗拒的因素而对仪器造成的损坏，我公司不负责免费维修。

如需维修，我公司将根据损坏情况适当收取维修成本费用。

如有用户需要，我公司也可指派技术人员进行现场培训。

如果您对本公司的仪器在使用和操作过程中，还有什么疑问及要求请及时与我们联系，以便我们能给您提供更完善的服务。

联系方式见封底。

一、概述该氧分析仪是利用氧化锆氧浓度差电池作为检测传感器的氧量分析仪器。

该仪器测控系统采用了最新型的单片机计算与控制系统，LED显示器；具有技术先进、精度高、响应快、性能稳定、功能齐全、操作方便、气体分析过程连续等特点；它不仅可测量锅炉燃烧过程中残余氧量，而且可以用于热力学研究，气体制造厂氧含量的连续监测、均热炉燃烧过程中的控制、化工、冶金、电子工业、医疗等方面的气体中氧含量的检测。

本公司生产的测量氧探头分为中温型、低温型、高温型，其基本参数及使用性能如下表1所示：二、工作原理2.1氧化锆原理图仪器的工作原理如图1.0所示。

它主要由气路系统、氧化锆传感器、微机测控系统三部分组成。

图1.0 测量原理框图2.2氧化锆传感器氧化锆传感器是由氧化锆陶瓷材料制成的氧浓度差电池，在高温时氧化锆具有氧离子的传导特性，当氧化锆管的两个电极之间的氧分压不同时，氧浓度差电池产生一个与氧浓度成比例的电势，电势大小按下式计算：E =ln式中：R ——理想气体常数F ——法拉第常数T ——氧化锆加热炉绝对温度(K) ｎ——电极反应的电子交换数目 P 0 ——空气中氧分压（20.9%）RT 2nP 0 PP ——样气中的氧分压通过测量氧浓度差电池的电动势E与温度T，就可以计算出样气中的氧分压，即氧含量。

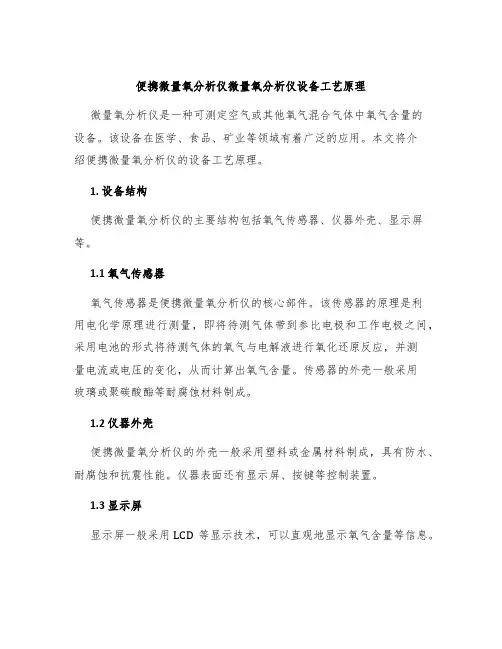

便携微量氧分析仪微量氧分析仪设备工艺原理微量氧分析仪是一种可测定空气或其他氧气混合气体中氧气含量的设备。

该设备在医学、食品、矿业等领域有着广泛的应用。

本文将介绍便携微量氧分析仪的设备工艺原理。

1. 设备结构便携微量氧分析仪的主要结构包括氧气传感器、仪器外壳、显示屏等。

1.1 氧气传感器氧气传感器是便携微量氧分析仪的核心部件。

该传感器的原理是利用电化学原理进行测量，即将待测气体带到参比电极和工作电极之间，采用电池的形式将待测气体的氧气与电解液进行氧化还原反应，并测量电流或电压的变化，从而计算出氧气含量。

传感器的外壳一般采用玻璃或聚碳酸酯等耐腐蚀材料制成。

1.2 仪器外壳便携微量氧分析仪的外壳一般采用塑料或金属材料制成，具有防水、耐腐蚀和抗震性能。

仪器表面还有显示屏、按键等控制装置。

1.3 显示屏显示屏一般采用LCD等显示技术，可以直观地显示氧气含量等信息。

2. 工艺原理便携微量氧分析仪的工艺原理是通过氧气传感器测量待测气体中氧气的含量。

其测量原理主要涉及电化学反应和传感器特性两个方面。

2.1 电化学反应电化学反应是指通过氧气传感器实现氧气浓度分析的过程。

在氧气传感器的电极中，氧气通过与电解液进行氧化还原反应的方式，将电子从电极的阴极转移到电极的阳极，产生一定的电流或电压信号。

这个信号与氧气浓度呈正比关系。

2.2 传感器特性氧气传感器是便携微量氧分析仪测量氧气含量的核心部件，其性能对整个仪器的质量和精度具有重要影响。

传感器的特性包括灵敏度、分辨率、精度、稳定性和动态响应等指标。

灵敏度是指传感器对氧气变化的反应速度。

一个灵敏度高的传感器可以在短时间内检测到氧气含量的变化，保证测量结果的准确性。

分辨率是指测量范围内最小氧气含量变化量。

其值越小，说明测量结果越精确。

精度是指测量结果与实际值之间的偏差。

精度越高，说明测量结果更加准确可靠。

稳定性是指传感器在长时间工作过程中，测量结果的稳定程度。

一个稳定性高的传感器可以长时间稳定工作，确保测量数据的准确性和可靠性。

微量溶解氧分析仪概述微量溶解氧分析仪是一种用于测量水体中微量溶解氧浓度的仪器。

微量溶解氧分析仪通常使用电极引入空气氧对水体中的溶解氧进行氧化还原反应，并根据反应的程度来计算水体中的溶解氧浓度。

微量溶解氧分析仪广泛应用于生物、环境、医学等领域的实验室研究以及工业生产中的监测。

它可以帮助研究人员了解水体中溶解氧含量的变化，以及环境中的氧气供应能力和水质状况。

工作原理微量溶解氧分析仪使用一种叫做极谱分析的技术。

这种技术利用电化学原理，在水中引入氧气和电荷，并测量氧气和电荷之间的电位差。

这个电位差的大小可以衡量水体中的溶解氧浓度。

在溶解氧传感器内，有一个叫做极板的金属板。

当极板接触水时，引入的氧气会在极板上氧化，而极板释放的电子会反应到另一个叫做参比电极的金属板上。

这种反应会导致参比电极上的电荷发生变化。

根据这个原理，微量溶解氧分析仪通过测量极板和参比电极之间的电位差来测量水体中溶解氧的浓度。

应用微量溶解氧分析仪广泛应用于以下几个领域：生物学研究微量溶解氧分析仪是生物学研究中不可或缺的工具。

它可以帮助生物学家研究生物体在低氧环境下的生理反应，进而了解人类和其他动物在缺氧条件下的生理状况。

微量溶解氧分析仪还可以被用于研究海洋生物和水生动物对气体变化的适应能力。

环境监测微量溶解氧分析仪可以被用于监测环境中水体的溶解氧含量。

这可以帮助环境科学家了解水体中氧气的供应能力以及水质的状况。

微量溶解氧分析仪还可以被用于监测水体中的微生物生长，因为微生物需要氧气来生长。

工业监测微量溶解氧分析仪可以被用于工业场所中的监测。

例如，在水处理厂中，微量溶解氧分析仪可以被用于监测处理过程中的水质，以确保水质符合标准。

微量溶解氧分析仪还可以被用于监测工业生产过程中的废水和污水。

总结微量溶解氧分析仪是一种用于测量水体中微量溶解氧浓度的仪器。

它利用电化学原理，在水中引入氧气进行氧化还原反应，并测量氧气和电荷之间的电位差，从而计算溶解氧浓度。

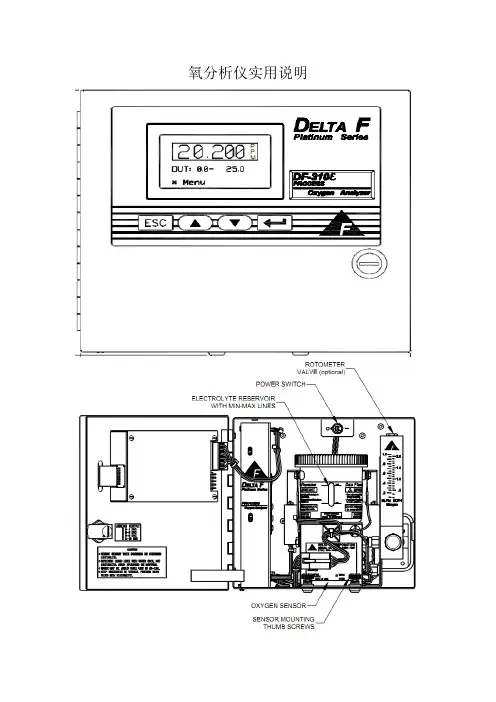

氧分析仪实用说明一．添加电解液电解液具有腐蚀性,添加时要做好防护添加步骤：1.用活扳手把进气管 INLET 上卡套及螺帽卸下。

2.打开前盖,把在氧气探头附近的9针插子从接头处拔开3.探头前面,两个固定架上的拇指螺丝松开。

4.将探头整体向前拉出一段,可以看到流量计上端连接的软管,软管与流量计的连接处是快速接头,这时按图示拆下软管。

5.从仪器上把探头整体拿出6.打开盛装电解液罐的盖子,倒入其中一瓶电解液,使之完全流入罐内。

7.重装完毕,盖上盖子拧紧以防电解液泄露。

8.重新装回探头的顺序为4-1步骤9.添加电解液完成后需静止60分钟,再通气使用。

二．采样气体连接设备：1.采样气入口/出口都在仪器的尾端,如下图：采样气入口和出口提供了可供连接1/8”不锈钢管的接头。

在设备上连接任何气管都要充分的连接。

别用扳手把背板螺帽不要拧太紧。

2.净化设备提供给设备的标样氮气含氧量浓度越低越好。

如果氧分仪的出口直接通大气,这时在出口处要加压力调节阀,使出口气体流量在 SCFH,这样不会因为过压而损坏探头。

仪器的背压不要超。

如装置输出口的气管安装过长 > ,产生的背压将加在氧气探头上,导致超过允许值。

如上述原因,两种方法解决：1 出口换成1/4inch 管；2 尽量减少输出管弯迂。

三．电池充电氧分析仪接通交流电源,打开箱盖前门,把开关打到“1”即开的位置。

充满电时间为12小时；如泵运行,充满时间为16小时1 用电池模式下,LCD显示屏右下方显示“BAT”,电池电量低时,显示屏右下方显示“LOW”另外可以发出滴滴报警,如果电池电量太低,分析仪会自动停机。

2 用交流电模式下,电池电量低时,在屏幕右方显示“CHG”,充满电时,右下方没有任何显示。

四．开机操作1.开机设备交流电源电压范围：100-240VAC,送电前,确定仪器内部电源开关OFF “0”位置,这时再接交流电源。

注意：送电前必须检查电源开关位于OFF位置才能接交流电源。

DELTA F氧分析仪应用解决方案一、概述在各种气体分析仪器当中，氧分析仪是非常重要的一大类。

氧分析仪对气体生产和气体应用有着非常重要的作用。

一般来说，氧分析仪根据工作原理及应用范围的不同而分成四个类别，即磁式，氧化锆式，燃料池式及库仑式。

由于不同种氧分析仪工作原理不同，性能也不同，适用于不同的场合，因此，了解各种氧分析仪性能及应用对于正确选型及使用就是非常重要的问题。

对于某些重要客户来说，要求对气体中氧含量精确检测，得到准确的含量数据，这样就必须要求一种技术先进，功能较完善，适用范围宽广，同时能够完成高精度测量的氧分析仪器。

而库仑电解式氧分析仪就是一种比较理想的首选仪器。

美国DELTA F公司氧分析仪系列正是这类产品中最为经典的应用。

本次选择美国△F公司310E铂系列H10000微量氧分析仪，检测高纯气体的微量氧含量。

同时由于其为非消耗型标准机型，可用于其他种类同（或类似）范围氧分析仪的校验比对。

二、氧分析仪性能比较及选择下面仅对进口氧分析仪做一介绍，供选择配套时参考。

1. 各种类型氧分析仪的性能及应用比较如下表所示：仪器种类性能磁式氧化锆式燃料池式库仑式工作原理利用氧在磁埸中会发生偏转的性质进行测定利用氧化锆管作为浓差电池测定氧浓度利用氧在电池电极上发生反应产生电流测定利用氧在电池电极上发生电解反应进行测定检测范围0－100％98－100％0.01ppm－100％0.01ppm-100%由不同传感器完成30％－ppm－ppb－ppt，由不同传感器完成仪器结构较复杂较简单最简单较复杂传感器寿命＞10年＞10年微量： 4－5年％：＞2年＞10年维护工作不多较少最少不多对震动适应性较差好好较好价格较高较便宜最便宜较高实际适用范围98－100％0－100％10ppm－100％（＜10ppm及＞99％不适用）1ppm－100％（＜0.1ppm及＞99%不适用）50ppt－30％（＞30％不适用）在国外应用范围一般较广最广一般2. 氧分析仪的应用选择在实际应用中，氧分析仪的应用一般遵循以下原则：1)氧气纯度分析用氧分析仪。

3000TA微量氧分析仪中文说明书3000TA微量氧分析仪介绍1.1、概述Teledyne Analytical Instruments的3000TA微量氧分析仪是基于微处理器的测量气体中ppm级O2的分析仪。

本手册只包含通用的3000TA的盘装或架装仪表的内容，这些仪表应用于非危险的室内环境中。

1.2、典型应用·惰性气体的保护监测；·空气分离和液化；·化学反应监测；·半导体生产；·石化过程控制；·质量保证；·气体分析检验。

1.3、分析仪的主要特点3000TA微量氧分析仪先进而便于使用，主要特点：·两行字符显示，微电子驱动，连续的提示和通知操作者；·大型高亮度显示器，高分辨率、精确的O2读数，从ppm级到25%氧含量；·不锈钢传感器模块；·先进的微燃料电池，专门设计用于微量分析，保用期1年，使用寿命达2年；·通用的宽量程分析应用；·8位微处理器（CMOS），32KB RAM和128KB ROM；·3个用户可定义的输出范围（0-10ppm到0-25%），能最好地与用户的过程设备匹配；·用传统的20.9%作空气标定；·对于给定的测量，自动量程使分析仪自动地选择预置的量程，手动切换允许固定在一个希望的范围内分析；·两个可调的含量报警和系统故障报警；·在启动初期和根据命令进行自诊断，连续的电源监测；·两种RFI防护方法；·4个模拟量输出：两个用于测量（0-1vdc和隔离的4-20mAdc）和两个量程定义输出；·传统的通用的钢制盘装或架装机壳，带有滑出型电气抽屉。

1.4、型号设计3000TC：标准型。

3000TC-C：除标准配置外，还有分立的用于零点和量程气接口和内置的控制阀，控制阀由3000TC控制，与分析仪的操作同步地在气体间切换。

氧分析仪在线微量氧分析仪设备工艺原理氧分析仪是一种用于测量气体中氧气含量的设备。

在工业、医疗、环保等领域中，氧分析仪被广泛应用，以确保生产过程的稳定性，在医疗中用于监测人体健康状况，在环保中用于监测大气和水体中氧含量。

本文将介绍氧分析仪在线微量氧分析仪设备工艺原理。

氧分析仪在线微量氧分析仪的工作原理氧分析仪在线微量氧分析仪的主要工作原理是将测量气体通过一系列的工艺流程，使氧分离出来，并通过传感器传送至计算器进行分析。

以下是氧分析仪在线微量氧分析仪的工艺流程。

1. 气体取样气体取样是氧分析仪在线微量氧分析仪操作的第一个步骤。

通常使用取样针或抽气泵进行取样。

气体取样通常通过管道到达仪器，其余的气体可以通过一个或多个过滤器进行滤过，以确保在分析仪前到达的气体质量达到要求。

2. 气体预处理气体抽取到氧分析仪在线微量氧分析仪中后，进行预处理，以提高氧分离率。

预处理过程中通常使用的方法包括干燥、去除水汽、去除其他气体等处理。

不同的气体和分析仪在预处理方面所需的步骤也有所不同。

3. 技术处理氧分析仪在线微量氧分析仪的技术处理主要是利用一定的技术手段，使气体中的氧分离出来。

根据不同的工艺原理和分析仪型号，氧分离技术主要分为膜分离、电化学分离、光谱分析等。

本文将针对氧分析仪在线微量氧分析的膜分离和电化学分离方法进行介绍。

3.1 膜分离膜分离是氧分析仪在线微量氧分析仪中最常用的分离方法。

其原理是：在特定条件下，膜会选择性地允许氧分子通过。

通常使用聚四氟乙烯(PTFE)等材料的膜，使气体在分析仪中流经膜，通过膜的选择性分离，将氧与氮、氢等气体分离。

3.2 电化学分离电化学分离是通过对电气条件的调节，改变氧分子的浓度来实现氧分离。

电化学氧分析仪在线微量氧分析仪中通常使用的是电极与被分析气体间的电位或电流测量。

给定区域内的氧分子被催化分解，所需的电位和电流量将受到影响，根据这些数据可以计算氧含量。

4. 氧分析氧分离后，氧分析就可以进行了。

微量氧分析仪在 PSA 浓缩乙烯乙烷装置的应用2012-5-3 19:35:52来源：计测网通讯员字号:王健许新普( 兰州石化公司质检部在线质量仪表室甘肃兰州 730060)[摘要] 微量氧分析仪主要监测 PSA 浓缩乙烯乙烷装置干气中的氧气含量，以确保乙烯乙烷精制装置安全生产。

仪表投用后分析数据漂移，通过标准气标定，气路改造，加装脱硫部件方案的实施，解决了数据波动的问题。

经过与标准气的比对测量，分析数据能够正确反映生产工艺变化，满足装置生产要求。

[关键词] 微量氧分析仪; 电解式氧传感器; 氧含量[中图分类号] TH89 [文献标识码] A引言PSA 浓缩乙烯乙烷装置主要将干气提纯后，输送到乙烯乙烷精制装置作为生产原料气。

因干气主要成分为乙烯、乙烷，要求其中氧含量不超过 1000ppm，氧含量过高易生成氮氧化物产生爆炸危险。

在线微量氧分析仪用于监测 PSA 浓缩乙烯乙烷装置压缩机出口干气中氧含量变化，为装置操作人员及时调整工艺参数提供依据，确保安全生产。

2 仪表分析原理PSA 浓缩乙烯乙烷装置使用的微量氧分析仪采用电解原理测定氧含量，由样气预处理系统、DeL-ta-F 非耗尽型电解式氧传感器、MMS3 型分析仪、尾气回收处理系统构成。

样气通过预处理系统将压力、流量稳定控制后，进入氧传感器电解测量，反应输出电流信号给分析仪，经运算得到微量氧含量值，测量后样气经过脱硫处理排放至大气。

2. 1 DeLta-F 非耗尽型电解式氧传感器样品气中的微量氧通过渗透膜进入阴极，在阴极 ( 银) O2被还原成 OH-离子，阴极反应:O2+ 2H2O + 4e-→ 4OH-。

借助于 KOH 溶液，OH-迁移到阳极，在阳极 ( 铅) 发生氧化反应:4OH-→O2+ 2H2O + 4e-，生成的 O2排入大气。

由电极反应式可见，阳极未产生消耗，因此使用中一般无需更换电极和电解池，只要适时补充蒸馏水和电解液即可，从而克服了消耗型电池需定期更换的弱点。

炼钢VOD炉外精炼炉微氧分析仪的原理及故障分析二重计量技术所郭静摘要炼钢车间的VOD炉外精炼炉是通将初炼钢液装入精炼包中，放入密封的真空罐中进行吹氧脱碳、脱硫、脱气、温度调整、化学元素调整等。

微氧分析仪安装在6号炉烟道位置，过测量烟道内部的含氧量，从而控制吹氧量，达到最佳的化学调整效果。

关键词VOD精炼炉氧化锆K型热电偶1、引言炼钢车间的VOD炉外精炼炉是通将初炼钢液装入精炼包中，放入密封的真空罐中进行吹氧脱碳、脱硫、脱气、温度调整、化学元素调整等。

微氧分析仪安装在6号炉烟道位置，过测量烟道内部的含氧量，从而控制吹氧量，达到最佳的化学调整效果。

氧化锆微氧分析仪最小可测量一百万体积中所含的氧含量，精度高，可以长期使用。

但是该微氧测量系统一旦故障就会影响吹氧脱碳等一系列调整，严重影响生产。

自该系统安装到现在，我们能源小组前去检查的次数达4次/1年。

每次都是在使用前发现故障，所以分析如何检查故障对生产有着重要的作用。

2、炼钢VOD炉外精炼炉微氧分析系统2.1氧化锆微氧分析仪测氧原理图一图1为氧探头测氧原理示意图。

在氧化锆电解质(ZrO2管)的两侧面分别烧结上多孔铂（Pt）电极，在一定温度下，当电解质两侧氧浓度不同时，高浓度侧(空气)的氧分子被吸附在铂电极上与电子（4e）结合形成氧离子O2-，使该电极带正电，O2-离子通过电解质中的氧离子空位迁移到低氧浓度侧的Pt电极上放出电子，转化成氧分子，使该电极带负电。

两个电极的反应式分别为：参比侧：O2+4e——2O2-测量侧：2O2-－4e——O2当氧化锆管处的温度被加热到600℃～1400℃时，高浓度侧气体用已知氧浓度的气体作为参比气，如用空气。

这样在两个电极间便产生了一定的电动势，氧化锆电解质、Pt电极及两侧不同氧浓度的气体组成氧探头即所谓氧化锆浓差电池。

这就是氧化锆氧探头的基本检测原理。

2.2氧化锆氧探头的结构类型氧化锆氧探头的结构类型有两种，采样检测式氧探头及直插式氧探头。

△F氧传感器的性能及其正确使用和常见故障排除刘志娟;于晶;许峰;吕鸿;荀其宁;徐大刚;陈方汀【摘要】介绍△F氧传感器的工作原理,高纯气体中痕量氧测定方法的性能比较,着重介绍△F氧传感器的正确使用、维护和常见故障的排除.【期刊名称】《化学分析计量》【年(卷),期】2006(015)004【总页数】3页(P57-59)【关键词】高纯气体;△F氧传感器;工作原理;维护【作者】刘志娟;于晶;许峰;吕鸿;荀其宁;徐大刚;陈方汀【作者单位】中国兵器工业集团第五三研究所,济南,250031;济南市环境保护监测站,济南,250033;中国兵器工业集团第五三研究所,济南,250031;中国兵器工业集团第五三研究所,济南,250031;中国兵器工业集团第五三研究所,济南,250031;中国兵器工业集团第五三研究所,济南,250031;中国兵器工业集团第五三研究所,济南,250031【正文语种】中文【中图分类】O6随着我国电子工业、钢铁工业、化学工业等各领域的飞速发展，高纯气体和特种气体的用量越来越大，其纯度要求也越来越高，其中氧含量的检测是许多高纯气体的必检项目[1]。

氧气含量的控制是目前高纯气体生产和使用过程中的一大难题[2]。

为此国内外许多厂家研制了不同原理、不同量程、不同精度的氧分析仪，以满足各种用户的需求。

其中库仑电解式氧分析仪是较其它原理的氧分析仪更加完善的一种分析仪器[1]。

中国兵器工业集团第五三研究所引进的ΔF公司生产的传感器，可以高精度测量各种气体中的氧含量[3]，其特点是检测范围宽、性能稳定、灵敏度高、抗酸性气体干扰、使用便捷、无需更换等。

以下主要介绍ΔF传感器的工作原理、特点，使用维护及常见故障排除。

1 ΔF氧传感器的工作原理样品气体流经样气管路进入传感器，其中的O2分子通过Bi-strata扩散栅后到达阴极。

O2在阴极处发生电化学反应被还原成OH-：在阴极上(碳合金，样气入口)发生的反应为：电解液中含有氢氧化钾(KOH)以助于OH-迁移至阳极。
