LT-O型微量氧分析仪说明书微量氧分析仪使用的范围非常广泛：钢铁、冶金、热电、石化、化工、焦化、PVC、多晶硅、合成氨、空分制氧、空分制氮、化工流程氧含量自动分析、电子行业保护性气体中氧含量分析（氮气中微量氧分析），磁性材料等高温烧结炉的保护性气体中氧含量分析、玻璃、建材行业中氧含量分析及各种行业中氧含量分析均能使用到。
微量氧分析仪是一种精密的气体分析仪表，不同行业实际使用过程中，工况差距非常大。
不同工况也对测量结果有着一定的影响，使用过程中需要注意以下的事项，来避免因工况和认为使用原因导致的测量结果不准确。
一、分析仪取样管路的密闭性：在实际测量中，样气压力一般都为正压，但样气中的氧是微量级的，根据法拉利定律，氧的分压与其体积含量成正比，环境空气中氧含量约21%，与以PPM计算浓度的样气的氧分压相差一万倍左右，因而气样中微量氧的分压远低于大气中的氧分压，当出现泄漏时，大气中的氧便会从泄漏部位迅速扩散进来。
微量氧分析仪检测的就是ppm级别的氧含量，因此配套管线必须严格密封，非常微小的管线泄漏（管线连接点、接头等）都会导致环境空气中的氧扩散进来，造成实际测量数值偏高。
其次，尽量减少管线长度和管线接头数量，且同时保证接头及阀门气密性良好，管线连接完毕后，应做气密性检查。
气密性检查的要求：0.25MPAm测试压力下，30分钟，压降不大于0.01MPA。
最后就是使用前执行检漏，初次启用前必须严格检漏。
仪器只有在严密不漏的前提下才能获得准确的数据结果。
二、微量氧分析仪取样管材质的选择：管线材质以铜管或不锈钢管为佳，管线内壁要求光滑，次选聚四氟乙烯管。
切勿使用橡胶管、乳胶管等管线，这些材质的管线气密性和抗渗透性比不锈钢管差，在微量氧测量的标准下会导致误差较大。
管线一般选用6mm或1/4IN或者选用3mm或1/8IN，总之，优先选不锈钢管或铜管，保证内壁光滑洁净。
总之对于微量级（1PPMV）氧分析，优先选内壁抛光的不锈钢管铜管。
保修说明我公司负责本仪器（包括传感器）12个月的保修期，保修期从出厂之日算起。
用户在使用中，应遵守使用说明，由于用户使用不当，或工作环境恶劣而造成仪器损坏，不在保修范围之内。
重要提示1．在使用仪器之前，请仔细阅读说明书。
2．本仪器需由经过培训的人员使用。
3．本仪器的使用必须按照说明书确定的规则操作。
4．仪器的维修和部件的更换由我公司或各地维修站处理。
5．如果用户不依照以上说明擅自开机修理或更换部件，仪表的可靠性由操作者负责。
6．本仪器的使用还应遵守国内有关部门及工厂内仪器管理方面的法令和规则。
NK-101A型便携式氧量分析仪- 1 -目录一、概述 (1)二、主要技术参数 (1)三、工作原理和仪器的面板结构 (2)四、仪器的安装 (3)五、仪器的使用 (3)六、充电管理 (8)七、仪器的标定 (9)八、常见故障与维修 (9)九、注意事项 (9)NK-101A型便携式氧量分析仪- 2 -一、概述NK-101A型便携式氧量分析仪，是我公司最新研发的新型高精度便携式氧量分析仪；该仪器采用进口电化学传感器，结合单片机控制技术，具有测量精度高、使用操作简便的特点。
本仪器采用128×64点阵LCD显示器，高亮度，无视角影响，直观醒目，无人职守时，可定时记录氧含量值，最多可以存储3200个数据。
采用触摸按键全中文菜单操作，通俗易懂、简单可靠；采用专用充电器充电，直流电池供电，一次充满后可连续工作25～30小时左右(不开气泵时)；同时可选配气泵。
NK-101A型便携式氧量分析仪，广泛适用于空分、石油化工、冶金、电子电力、机械制造及其它行业中的各种气体中氧含量的精密检测。
二、主要技术参数1.测量范围：0-10/100/1000ppm；2.测量精度：0-10/100ppm:≤±5%F.S 100-1000ppm: ≤±2%F.S ；3.分辨率：0.01ppm；≤30 s；4.响应时间：T905.稳定性：零点漂移≤±1%/7d；量程漂移≤±1%/7d；6.重复性：≤±1%F.S；7.样气流量：300-400mL/ min；8.样气压力：0.05MPa≤入口压力≤0.1Mpa； (出气口必须为常压)9.工作环境：运行温度：－5℃～+45℃；运行湿度：≤90%RH(无冷凝)10.工作电源：仪器自带的可充电电池；11.充电电源：～220V±10%，50HZ；12.重量：约4.0 kg；NK-101A型便携式氧量分析仪- 9 -三、工作原理和仪器的面板结构㈠仪器的工作原理NK-101A型便携式氧量分析仪工作原理框图如图所示。

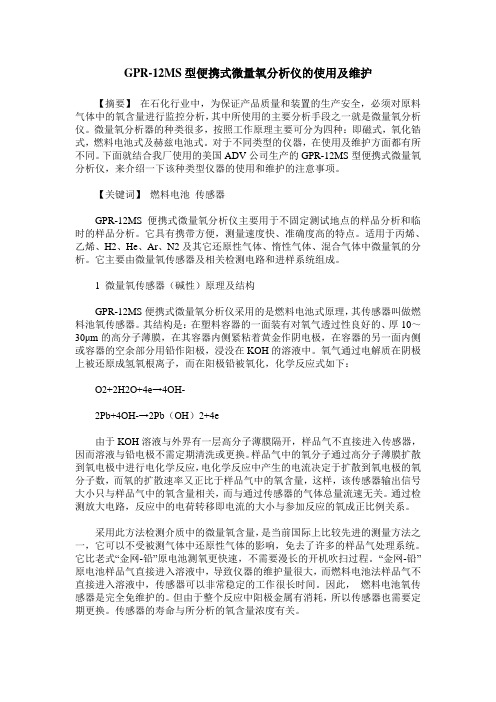

GPR-12MS型便携式微量氧分析仪的使用及维护【摘要】在石化行业中，为保证产品质量和装置的生产安全，必须对原料气体中的氧含量进行监控分析，其中所使用的主要分析手段之一就是微量氧分析仪。
微量氧分析器的种类很多，按照工作原理主要可分为四种：即磁式，氧化锆式，燃料电池式及赫兹电池式。
对于不同类型的仪器，在使用及维护方面都有所不同。
下面就结合我厂使用的美国ADV公司生产的GPR-12MS型便携式微量氧分析仪，来介绍一下该种类型仪器的使用和维护的注意事项。
【关键词】燃料电池传感器GPR-12MS便携式微量氧分析仪主要用于不固定测试地点的样品分析和临时的样品分析。
它具有携带方便，测量速度快、准确度高的特点。
适用于丙烯、乙烯、H2、He、Ar、N2及其它还原性气体、惰性气体、混合气体中微量氧的分析。
它主要由微量氧传感器及相关检测电路和进样系统组成。
1 微量氧传感器（碱性）原理及结构GPR-12MS便携式微量氧分析仪采用的是燃料电池式原理，其传感器叫做燃料池氧传感器。
其结构是：在塑料容器的一面装有对氧气透过性良好的、厚10～30μm的高分子薄膜，在其容器内侧紧粘着黄金作阴电极，在容器的另一面内侧或容器的空余部分用铅作阳极，浸没在KOH的溶液中。
氧气通过电解质在阴极上被还原成氢氧根离子，而在阳极铅被氧化，化学反应式如下：O2+2H2O+4e→4OH-2Pb+4OH-→2Pb（OH）2+4e由于KOH溶液与外界有一层高分子薄膜隔开，样品气不直接进入传感器，因而溶液与铅电极不需定期清洗或更换。
样品气中的氧分子通过高分子薄膜扩散到氧电极中进行电化学反应，电化学反应中产生的电流决定于扩散到氧电极的氧分子数，而氧的扩散速率又正比于样品气中的氧含量，这样，该传感器输出信号大小只与样品气中的氧含量相关，而与通过传感器的气体总量流速无关。
通过检测放大电路，反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。
采用此方法检测介质中的微量氧含量，是当前国际上比较先进的测量方法之一，它可以不受被测气体中还原性气体的影响，免去了许多的样品气处理系统。
美国ADV埃登威GPR-1200便携式微量氧分析仪美国AII/ADV埃登威GPR-1200便携式微量氧分析仪简单介绍埃登威GPR-1200是一款便携式微量氧分析仪,主要应用：对惰性气体，碳氢气体，He，H2，CO2中的氧含量进行10ppb-1000ppm 分析;便携式微量氧分析仪的详细介绍便携式微量氧分析仪埃登威GPR-1200技术规格:精度：<1%满量程范围：0-10,0-100，0-1000ppm，0-25% 可调应用：对惰性气体，碳氢气体，He，H2，CO2中的氧含量进行10ppb-1000ppm分析。
认证：CE,本质安全型区域等级：本安设计，适用于Class I,Div.I,Goups A,B,C,D报警：无标定：使用浓度大约为80%量程或更高的经过认证的标准气体补偿：温度接口：1/8”接头控制：量程选择开关，防水键，标定及系统功能显示：2.75＂×1.375＂；分辨率：0.001ppm；实时显示温度及压力外观：NEMA 4X，8.6*9*3＂12 lbs流量影响：0.25-2.5 L/M,推荐流量:1 L/MLED显示灯：低电量和充电模式线性：>.995超过所有量程压力：进样5-30 psig；排空-大气压电源：可充电电池，单电池可持续60天，开泵1天恢复时间：在空气中暴露60秒钟，用氮气恢复至10ppm的时间为20分钟响应时间：90%满量程为10秒采样系统：流量控和样气/旁通阀，流量指示灵敏度：<0.5%满量程传感器型号：GPR-12-333，免维护传感器寿命：24个月，25℃，平均O2<100 ppm 输出：0-1V温度范围：5-45℃质保期：12个月样气接触部分：不锈钢可选项：内置取样泵—通用型或本安型便携箱进样过滤器。
页脚内容0目录1．概述-----------------------------------------------------------------------------2 2．出厂质量证书（见原英文手册）……略3．注意事项-----------------------------------------------------------------------3 4．仪器主要特点-----------------------------------------------------------------4 5．操作5.1测量原理------------------------------------------------------------------55.2压力和流量---------------------------------------------------------------55.3建立和使用---------------------------------------------------------------65.4“零”点校准-------------------------------------------------------------65.5量程“SPAN”校准-----------------------------------------------------75.6 信号输出-----------------------------------------------------------------75.7充电-----------------------------------------------------------------------7页脚内容15.8防爆-----------------------------------------------------------------------76．维护----------------------------------------------------------------------------87．仪器常用备件表-------------------------------------------------------------88．常见故障和处理办法-------------------------------------------------------99．外观图、接线图、结构图（见原英文手册）……略10．保修服务--------------------------------------------------------------------10第一部分概述该氧分析仪是一台高精度测量仪器，可在多种应用场合为用户提供多年的可靠使用。

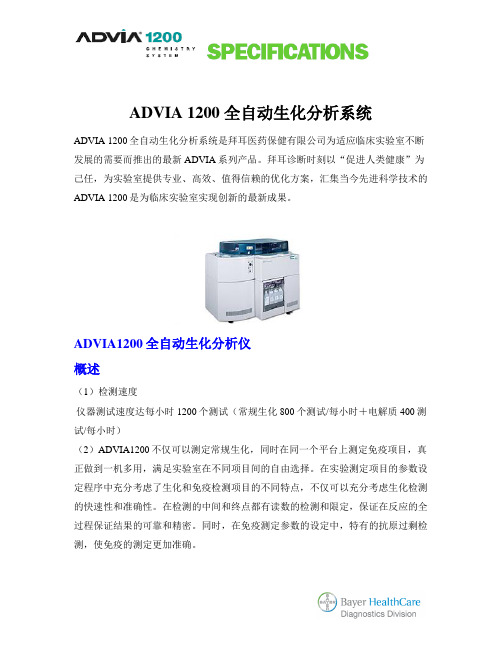

ADVIA 1200 全自动生化分析系统ADVIA 1200全自动生化分析系统是拜耳医药保健有限公司为适应临床实验室不断发展的需要而推出的最新ADVIA系列产品。
