保护接地与保护接零 ppt课件

保护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地；保护零线－其实也就是地线，就是其中某根电线接触物体时，让漏保开关能及时跳闸，不击伤人，所称保护零线。

两种接线方式都为保护人身安全起着重要作用。

(1)保护接地。

电气设备因绝缘下降或损坏时，会引起正常情况下不带电的金属外壳带电，人体一旦触及就会发生触电事故，为了保障人身安全，将电气设备正常情况下不带电的金属外壳与接地装置进行良好的连接，称为保护接地。

有了保护接地，当人体触及带电的金属外壳时，由于人体电阻与接地电阻并联，且人体电阻(1500~ 2000Ω)远比接地电阻(要求4Ω)大，所以通过人体的电流要比流经接地装置的电流小得多，对于人的危险程度就显著地减小了。

保护接地通常用于中性点不接地的供电系统，也可用于中性点接地的供电系统。

(2)保护接零。

简称接零，就是将电气设备正常情况下不带电的金属外壳，用导线与供电系统的零线（指零干线或专用保护接零线）进行可靠连接，以达到保护人身安全、防止触电事故发生的目的。

保护接零用于380/220V三相四线制中性点接地的供电系统。

有了保护接零，当设备外壳带电时，故障电流就由相线流经外壳到零线，再回到变压器的中性点。

由于故障回路的电阻、电抗很小，所以故障电流很大，强大的电流能把闸刀开关内的熔丝或熔断器上的熔丝熔断，切断电源，从而就可避免人体遭受触电的危险。

保护接零应由单位统一施工，在零干线上统一引入专用的保护接零线至每个开关柜（箱）及用户。

现在提倡的三相五线制供电（即三根相线、一根中性线N-工作零线和一根保护零线PE），对用户来说十分安全。

如果在每户的电能表后接一只漏电保护器及在进户处采取重复接地措施，则能有效地防止触电事故的发生。

若采用等电位联结，则可不必重复接地。

必须指出，在由同一台配电变压器供电的低压供电系统中，应采取同一种保护方式，即要么全部采用保护接地，要么全部采用保护接零，而不应同时采取保护接地与保护接零这两种不同的保护方式。

第二节配电系统的保护接地和保护接零形式一、文字代号的含义第一个字母表示电力系统的对地关系：T———直接接地；I———所有带电部分与地绝缘或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：T———外露可导电部分对地直接做电气连接，此接地点与电力系统的接地点无直接关系；N———外露可导电部分通过保护线与电力系统的接地点直接做电气连接。

在TN系统中，为了表示中性导体和保护导体的组合关系，有时在TN代号后面还附加以下字母；S———中性线和保护线是分开的；C———中性线和保护线是合一的。

二、分类1.TN系统电力系统有一点直接接地，电气装置的外露可导电部分通过保护线与该接地点相连接。

TN 系统分类如下。

（1）TN-S系统整个系统的中性线N与保护线P E 是分开的，通常称之为三相五线制系统，如图3-6所示。

（2）TN-C系统整个系统的中性线N 与保护线P E 是合一的，即P EN线，通常称之为三相四线制系统，如图3-7所示。

（3）TN-C-S系统系统中有一部分线路的中性线与保护线合一，另一部分中性线与保护线是分开的供电系统，如图3-8所示。

图3-6 TN-S系统图3-7 TN-C系统图3-8 TN-C-S系统2.TT系统电力系统有一点直接接地，电气设备的外露可导电部分通过保护接地线PE接至与电力系统接地点无关的接地极，如图3-9所示。

图3-9 TT系统T T3.IT系统电力系统与大地间不直接连接，电气装置的外露可导电部分通过保护接地线P E 与接地体连接，如图3-10所示。

图3-9 TT 系统TT三.IT 系统电力系统与大地间不直接连接，电气装置的外露可导电部分通过保护接地线P E 与接地体连接，如图3-10所示。

图3-11 中性点经击穿熔断器接地表3-3J BO型击穿熔断器的击穿电压单位：V额定电压220380 500击穿电压351～500 501～800 801～1000图3-12绝缘监视线路高压电网的绝缘监视线路如图3-12（b）所示。

PEN是保护接地线和工作零线共用的一种方式，一般属于三相四线制供电系统的常用方式；PE
是保护接地线专用线，一般用于三相五线制供电系统中。

PE 是接地线 PEN 是接零线
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：
一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、
TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT 或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

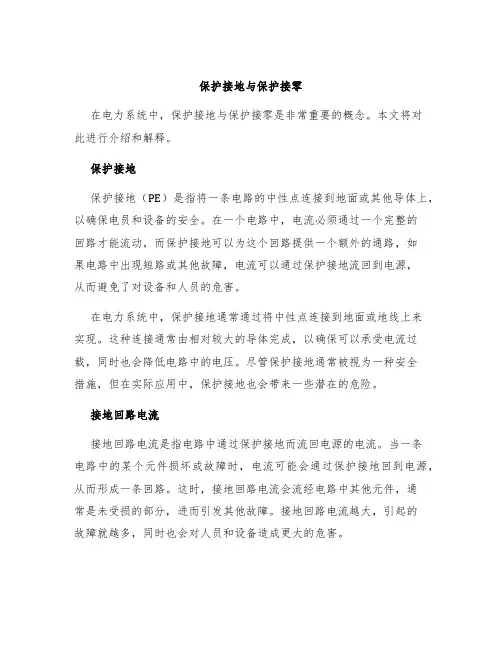

保护接地与保护接零在电力系统中，保护接地与保护接零是非常重要的概念。

本文将对此进行介绍和解释。

保护接地保护接地（PE）是指将一条电路的中性点连接到地面或其他导体上，以确保电员和设备的安全。

在一个电路中，电流必须通过一个完整的回路才能流动，而保护接地可以为这个回路提供一个额外的通路，如果电路中出现短路或其他故障，电流可以通过保护接地流回到电源，从而避免了对设备和人员的危害。

在电力系统中，保护接地通常通过将中性点连接到地面或地线上来实现。

这种连接通常由相对较大的导体完成，以确保可以承受电流过载，同时也会降低电路中的电压。

尽管保护接地通常被视为一种安全措施，但在实际应用中，保护接地也会带来一些潜在的危险。

接地回路电流接地回路电流是指电路中通过保护接地而流回电源的电流。

当一条电路中的某个元件损坏或故障时，电流可能会通过保护接地回到电源，从而形成一条回路。

这时，接地回路电流会流经电路中其他元件，通常是未受损的部分，进而引发其他故障。

接地回路电流越大，引起的故障就越多，同时也会对人员和设备造成更大的危害。

接地保护为了解决接地回路电流引起的问题，人们提出了接地保护的概念。

接地保护（PE）是指在电路中添加一个额外的保护装置，用于监测接地回路电流，并在超过一定阈值时切断电路。

在发现电路中存在接地回路电流时，接地保护会立即断开电路，从而避免电流进一步通过未受损的电路元件，引发更严重的故障。

接地保护通常包括两种类型：断路器和保护继电器。

断路器可以在接地回路电流超过一定阈值时切断电路，从而保护设备和人员的安全。

而保护继电器通常用于监测接地回路电流，并在发现异常时发出警报，提醒工作人员进行处理。

保护接零与保护接地类似，保护接零（NPE）也是一种保护措施，用于将电路中的零线与地面或其他导体相连，从而保护设备和人员的安全。

在一些电气设备中，特别是那些需要高精度的测量或控制的设备中，保护接零也是非常重要的。

保护接零的主要目的是确保电路中的零线可以安全回流，同时也可以降低电气设备中的电压波动。

保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。

因为它们直接涉及到系统的安全和稳定性。

本文将就这两个概念进行详细的介绍和论述。

一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。

保护接地一般使用黄绿相间的导线来连接。

具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。

保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。

2、防止设备损坏。

保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。

3、防止静电危险。

保持设备的接地状态还可以有效预防产生静电危险。

4、提升信号质量。

一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。

二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。

其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。

通常情况下，保护接零和保护接地是同时存在的。

具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。

保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。

2、提升设备的工作效率。

保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。

3、加强设备的稳定性。

保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。

三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。

但是，它们也存在一些区别。

1、连接方式不同。

保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。

2、作用不同。

保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。

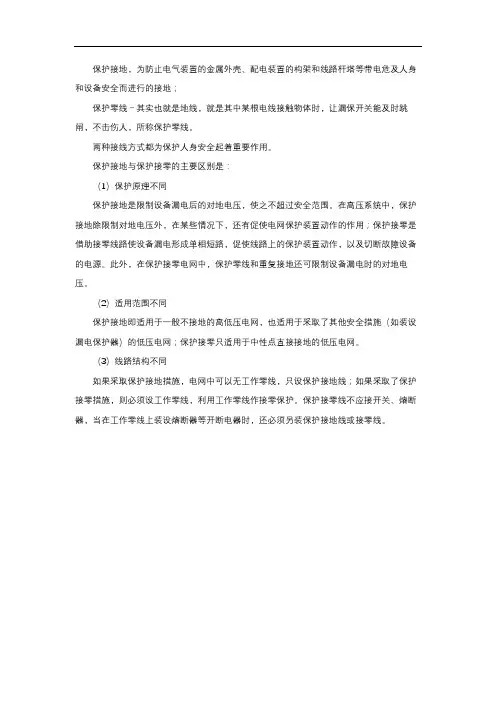

保护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地；
保护零线－其实也就是地线，就是其中某根电线接触物体时，让漏保开关能及时跳闸，不击伤人，所称保护零线。

两种接线方式都为保护人身安全起着重要作用。

保护接地与保护接零的主要区别是：
（1）保护原理不同
保护接地是限制设备漏电后的对地电压，使之不超过安全范围。

在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。

此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用范围不同
保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。

（3）线路结构不同
如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。

保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。

接地保护和接零保护什么是接地保护，什么是接零保护，接地保护和接零保护的区别是什么？1、什么是保护接地？接地保护又常称保护接地，就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏使外壳带电时，操作人员接触设备外壳而触电。

使电工设备的金属外壳接地的措施。

可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全。

所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

如果家用电器未采用接地保护，当某一部分的绝缘损坏或某一相线碰及外壳时，家用电器的外壳将带电，人体万一触及到该绝缘损坏的电器设备外壳（构架）时，就会有触电的危险。

相反，若将电器设备做了接地保护，单相接地短路电流就会沿接地装置和人体这两条并联支路分别流过。

一般地说，人体的电阻大于1000欧，接地体的电阻按规定不能大于4欧，所以流经人体的电流就很小，而流经接地装置的电流很大。

这样就减小了电器设备漏电后人体触电的危险。

什么情况下采用保护接地？在中性点不接地的低压系统中，在正常情况下各种电力装置的不带电的金属外露部分，除有规定外都应接地。

如：1）电机、变压器、电器、携带式及移动式用电器具的外壳。

2）电力设备的传动装置。

3）配电屏与控制屏的框架。

4）电缆外皮及电力电缆接线盒，终端盒的外壳。

5）电力线路的金属保护管，敷设的钢索及起重机轨道。

6）装有避雷器电力线路的杆塔。

7）安装在电力线路杆塔上的开关、电容器等电力装置的外壳及支架。

保护接地与接零保护各适用于什么场合？在中性点直接接地的低压电力网中，电力装置应采用低压接零保护。

在中性点非直接接地的低压电力网中，电力装置应采用低压接地保护。

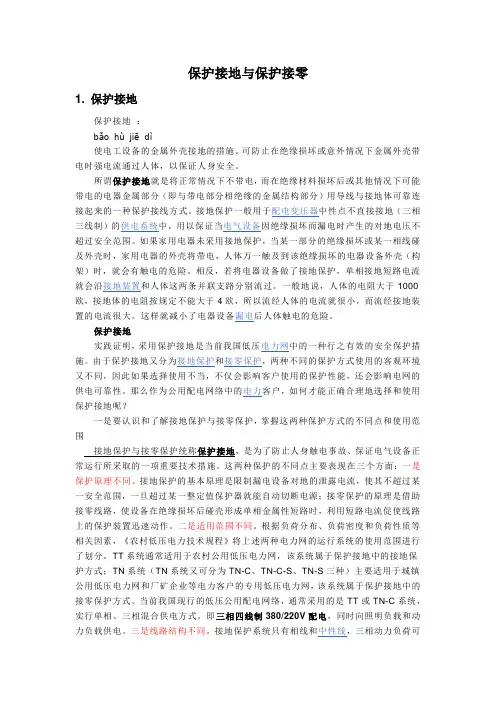

保护接地与保护接零1. 保护接地保护接地：bǎo hù jiē dì使电工设备的金属外壳接地的措施。

可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体，以保证人身安全。

所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

如果家用电器未采用接地保护，当某一部分的绝缘损坏或某一相线碰及外壳时，家用电器的外壳将带电，人体万一触及到该绝缘损坏的电器设备外壳（构架）时，就会有触电的危险。

相反，若将电器设备做了接地保护，单相接地短路电流就会沿接地装置和人体这两条并联支路分别流过。

一般地说，人体的电阻大于1000欧，接地体的电阻按规定不能大于4欧，所以流经人体的电流就很小，而流经接地装置的电流很大。

这样就减小了电器设备漏电后人体触电的危险。

保护接地实践证明，采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。

由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可靠性。

那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地呢？一是要认识和了解接地保护与接零保护，掌握这两种保护方式的不同点和使用范围接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。
