广播系统调试与开通
广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、天线调试、电源试验、系统开通试验、声压测量和音质评价等。
通电调试时应注意，先将所有设备的旋钮旋到最小位置，并且按由前级到后级的次序，逐级通电开机，以免开机时的过大冲击发出噪音和损坏机器。将所有音源的输入都调节到适当的大小，从监听扬声器监听是否有失真和杂音，以及声音过小。如果正常可开机按正常音量工作一个小时再听听声音有没有变化，机器表面温度是否正常。如果正常。调试工作可告结束。否则应检查问题所在。
一、传输线路检查
广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。
二、配接检查
按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是多抽头变压器的连接端子往往容易接错，注意检查漏接、多接，变压器的初级次级接反现象；按图查对变压器型号，容量及阻抗是否匹配，
三、绝缘电阻测定
将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于0.5MΩ，对于每一回路的电阻应进行分回路测量，测量数值应填写记录，作为调试报告的内容交建设单位保管。
四、接地电阻测量
广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。
广播室放大器、避雷器等的工频接地电阻一般不大于10Ω，当广播系统的容量在150 W 以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于4Ω，并应设置专用接地干线。
五、电源试验
对交流电源电压进行测量，电源供电线路不应出现短路、断路现象，在电源开关上做通断操作试验，检查电源显示信号；备用电源互换装置检查试验，蓄电池的输出电压测量；对整流充电装置进行检查测量；做模拟停电试验，验证电源互投装置是否能可靠工作。
六、系统开通试验
在上述各项检查中发现的问题已全部修改完毕，各项检查试验均符合要求后，可进行系统开通试验，系统的开通试验应该分设备、逐台开通。
1、放大器开通
首先断开全部输出线路，拔出全部输入信号插
头，将放大器的“音量”调节钮旋至最小，接通电
源，打开放大器开关，观察各显示信号是否正常，
有无机器噪声。
2、前级放大器开通 当放大器开通后一切正常，可开通前级放大器。
接通前级放大器电源，观察各种显示，并接通前级
放大器与功率放大器的联接线。 3、话筒试验
当放大器和前级放大器工作正常时，将前级放大器、放大器的“音量”旋钮调至最小，插入话筒插头，给话筒以声音信号，调节“音量”旋钮，在监听耳机上听声音输出。此时放大器或前级放大器的“功能”旋钮旋至话筒档。当一路话筒插孔试验完后，采用同样方法，对每个话筒输入通道进行试验。
4、录音机输入
将前级放大器或放大器“功能”旋钮，旋至录音机输入档，并接通录音机输入电路，播放录音磁带，调节"音量"大小，观察输入信号、失真和噪声情况。
5、接收调谐器开通试验
接通调谐器电源，接收广播节目，试验接收情况，根据调频广播的接收效果，反复调节调频接收天线方向，以获得最佳收听效果。并观察干扰和失真情况。
6、输出回路试验
将前级放大器或放大器输入录音或唱片信号，把“音量”开至最小，开通一路扬声设备，把“音量”调至中间位置，观察备扬声器的音量、清晰和噪声情况；然后再把“音量”旋至最大，观察有无失真；并调节扬声器音量控制器，听声音失真和音量变化情况。对于严重失真的扬声器应对其线间变压器、扬声器线圈进行检查，发现问题，应进行修复或更换。
采用上述方法对每一扬声设备回路进行试验，若每一回路上的扬声器均发音正常（即噪音小、清晰、失真小），可开通全部扬声器、声柱，调节音量大小，反复试验多次，排除各种安装施工隐患。
图13-1
七、平均声压测量
对于影剧院、音乐厅、多功能厅等音响水平要求高的场所，除在设备选用上和建筑设计上采取必要的保证措施外，在安装调试时，应做平均声压测量，并通过测量来调整声柱的安装方向。平均声压的具体测量方法（采用粉红色噪声发生器） 。平均声压的声源采用粉红色噪声发生器，即白噪声发生器上的（-3dB ）倍频程档。测量时馈给扬声器以1/10标称功率的粉红色噪声信号，粉红色噪声信号的频带宽度应限制在扬声器的有效频带范围内。当测试距离为r 时，声级计所指示的声压即为扬声器的平均声压。测试时应尽量减少外界噪声，最好对调试场进行临时隔音处理，应在音乐厅内各处测量的声压基本相同即可；若声压相差太大，可从调节音量控制器或改变声校方向，使其音响效果满足要求。
接地屏蔽与噪音干扰
为了保证广播系统的播音质量和工作人员的人身安全，公共广播系统中的接地和屏蔽的技术是十分关键的。
选用合适的电缆和连接器将有助于减小干扰
噪声，但是，所有电线的布置也是很重要的。当电
缆靠在一起时，在大信号和小信号电缆之间信号会
通过电感和电容进行耦合。小信号电缆，尤其是话
筒和唱机引出的电缆，一定不要把它悬在220伏交
流电源线的上方，也不要平行放置，更不要靠近。
电源电缆、扬声器电缆和小信号电缆成该在分开的
位置上整齐地排列，以减小噪声干扰的可能性。
许多广播设备和大多数测试设备都要求电源线有接地线，以此防止触电和减小干扰噪声。测试设备普通用三个插脚的插头，但是，立体声设备常常用两个插脚的极性插头。极性插头最宽的那个插脚始终是交流电源的接地端，因此，正确地使用这个插头将会减少接地回路引起的干扰噪声。
图11-1
当两台以上的音频设备用小信号音频电缆连接在一起时，如果接地不正确，就会形成接地回路。图11-2表示接地回路的一个例子。图中每一台设备都单独使用自己的地线接至大地，大地下面有许多微弱的小信
号，这些信号将沿着电阻最小的通路流过，于是便
通过接地线和音频设备的屏蔽线而形成回路。当大
地信号通过接地回路时，就会使音频电缆的中心导
体上感应出一个小信号。感生信号随着音乐信号一
起被放大，形成干扰噪声。如果信号源和放大器共
用一根接地线，就会大大地减小接地回路的干扰。
放大器之间的地线除了制造公司指明要连接
的地线以外，不要自作主张在两个音频设备之间随
便另接地线。一般来说，通过极性电源插头和音频
电缆外屏蔽线的连接，每个广播设备都接好地了。
话筒与放大器可采用低阻抗非平衡式连
接和平衡式连接两种方式。非平衡式连接方式连接简便，但易受附近的交流电源、无线电波等外部干扰，在传输距离交近时可采用。平衡式连接可使线路不受外电磁场干扰。因此传输电缆的距离可较长（可达100m ）。
上述的接地线，也可用作公共广播系统讯号的屏蔽接地，所有的设备依分类（弱讯号，强讯号，控制讯号等）将隔离线接在一起。因此，在理想的情况之下，公共广播系统的讯号将是干净且无干扰。但是不幸的是，地线常常因设备未作分类接地，或接地不良等因素。造成地线干扰。如果可能的话，最好将同一类型的设备在地下拉一条独立的地线回路，再适当地将地线与机柜连接。
不正确的接地可能造成一套品质优良的公共广播系统产生杂音，振荡以及不稳定。更可能造成电力承载过量，全组系统停摆的情况。
虽然品质优良的公共广播系统所使用的扩大机配备电力承载过量保护回路，但是仍须注意地线回路不当连接的问题。有些设备的部分配件是直接经由主电源干线供电启用。因此，地线回路问题也可能会出现在与总电源接连部份。
为了要使公共广播系统能够安全而又满意的运作，事先适当又小心的地线铺设是十分重要的。
电气接地：公共广播系统铺设的地线与总电源地线位置愈近，就可以将因漏电造成的危险有效降低。
装设在19英寸高机柜上的录音机就是一个典型的例子。录音机配备有电源的地线，一般的情况之下，都会与前级混音扩大机的电源地线相连接。而讯号缆线上，亦有隔离线与机壳相接。因此会接连三种不同的路径接地；
a 、经过录音机底座与机柜的连接
b 、经过主电源地线
图11-2
c 、经过隔离线
如此一来，地线回路即可以完成。
如果，未作任何接地的安装工作，事前必须作过量测，是否会对人身安全，设备安全，以及讯号等有任何影响？确认没有问题才可让系统设备开机工作。但是，无论如何为了安全，接地的工作是一定要作的。
接地与屏蔽建议：
1．接地时，确定一个设备或一个系统，仅有一点接地。有关电源的部分由总电源的接地点，再分接给各器材电源接地。有许多器材可能没有机壳接地，亦尽可能地利用其金属的外壳与机柜的金属外壳相连接，以达到接地的目的。如果器材与机柜之间金属连接不良，可另外利用一条短的连接线将其相接，以确定之间的连接良好。
2．有些器材由于讯号输出是不平衡的方式，亦尽可能地利用隔离变压器将其转换为平衡式之电气特性。
3．若无法作上述的改变，亦尽可能地缩短彼此之间的连线。
4．通常器材都会将接地分为电气接地与系统接地。在此情形下，多组器材相接时，须注意可能会有多点接地的情形发生。
5．通常器材（单机）的电气接地与系统接地是用跳接线接
在一起。若多组器材相连时，此跳接线就须拆开让各器材的电
气接地与系统接地回路分开。
6．传输音频信号需要使用专用的音频电缆。这些电缆必须非常柔软，
通常还加屏蔽，在连接器处不变形。采用焊接或压接的方式使它与连接器连接好，并且尽可能做上彩色标记。
如图11-3所示，音频电缆的中心导线周围有金属屏蔽网(屏蔽网覆盖面占90％以上)，它可以使信号源与放大器之间的小信号不受噪声的干扰。另外，这些电缆的电容必须很小(约每英尺40微微法以下)，以减小高频损失。
7．电源性质所造成的干扰：无论是讯号缆线、扬声器或是主电源，均可能造成无线干扰。如果可能，尽量重组这些配件，降低其造成干扰的可能。或是用滤波线圈，滤除特定频率的干扰。
8．机柜内产生的干扰：有时，杂音从主干线及变压器中产生。因此，在规划机柜内部线路时应特别注意，将讯号输送线远离主干线及变压器。
9．100V 扬声器线路产生的干扰：讯号线路应与100V 扬声器线路隔开，以避免干扰。
图11-3
广播系统安装
一、广播室设备就位
(1)广播室设备的位置应根据现场条件来确定，尽量做到便于操作，便于设备
散热，减少其他设备的干扰。
(2)广播室设备安装之前，应将吊顶、墙壁粉刷、地板和隔音层工程做完；有关机柜设备的基础型钢预埋完毕；天线、地线应安装完毕，并引入室内接线端子上；进出线管槽预留位置正确，方可进行设备安装就位。
(3)设备开箱后，要认真按设备清单检查设备外表及其附件，收集保存设备操作使用说明书。
(4)广播室设备的布置应使值班人员在值班座位上能看清大部分设备的正面，能方便迅速地对各设备进行操作和调节，监视各设备的运行显示信号。
(5)广播室的设备安装要考虑到维修的方便，设备间不应过分密集。控制台与机架间应有较宽的通道，与落地式广播设备的净距一般不宜小于1.5m，设备与设备并列布置时，应保证间隔能便于通行，一般宜小于1m。
(6)设备的安装应该平稳，端正，落地式设备应用地脚螺栓加以固定，或用角钢加固在后面的墙上。
(7)对于和外线有关的设备，其装置应尽量靠近外线进入的地方，同时也要考虑使用方便。这类设备最好直接装置在墙上，其装置高度可据根需要而定。一般地线接线板装置在高度为1.8m处，分路控制盘和配电盘装置在高度为1.2m处(均指盘柜底边与地面之距离)。
(8)设备安装完毕，应对其垂直度进行调整，调整时，采用吊线锤和钢板尺进行。
(9) 广播设备安装在装修木地板的室内时，设备应固定在预埋基础型钢上，并加以螺栓紧固，不宜放置在木地板上，导线可以敷设在木地板下的线槽中。
二、导线敷设
首先应按系统的配置情况，确定系统各设备合适的安装位置，然后确定走线用的管道(或槽板)的位置及走向。走线应避免与电力线并行，否则会影响通话清晰度和引入干扰噪音。
1、输出电缆选择2
一般来讲，扩音系统的输出电缆的截面积不应小于
0.75mm 2。电缆应排在导线槽内，或采取其他的有效保护措
施。在临时布线时，因线路垂悬、松弛，所以最好用较重
型电缆（1.5 mm 2），并且最好在外面加保护措施。
下面的3个图说明了电缆的截面积确定之后电缆允许
使用的最大长度。图中Y 轴都是系统输出功率的对数坐标，
X 轴都是电缆的最大允许长度，也是对数坐标。这些图给出
的电缆长度是按下列假设得出的：所有扬声器都置于电缆
最远端。如果扬声器负载沿电缆均匀分布，则允许电缆长
度比由图中得出的值要加倍。
2、 室内导线敷设方式
广播室内导线敷设可分为天线引入接线、中间连线、
输出线、电源引线和接地线敷设。输入放大器的信号线路，
一般传送电平极低，易受外界干扰，产生干扰后经放大器
放大输送给扬声设备，对广播质量影响较大。虽然此类线
路已在设计中采用了屏蔽电缆，具有很强的抗干扰能力，
但在安装施工时应特别注意以下两点：
(1) 广播室是各中强弱信号线和电源线的汇集点，干
扰源较强，屏蔽电缆电线中间严禁设置中间接头。
图 10-1
图10-2
各种音频设备专用插头
(2) 对于屏蔽电缆电线与设备、插头连接时注意屏蔽层的连接，连接时应采用焊接，严禁采用扭接和绕接。焊接应牢固、可靠、美观。中间连线是指用在前级放大设备与功放设备分装的设备上，把经过前级放大后的信号用中间连线连接在功放设备，此类线路传输电平虽比输入线要高，但仍需要用能抗干扰的屏蔽线。连接线中间也不允许有接头，两头用插头连接，连接方法为焊接(即导线与插头焊接)。
广播室通常有以下走线方式
地板线槽走线：
地板下设线槽走线，适用于设备多设备间连线相互交错的广播室。广播室地面敷设地板或预留线槽，可将导线整齐地排放在预留线槽内，用绑扎线每隔1~1.5M绑扎一次。导线一层排列不下，可以排列二层，二层不应绑扎在一起。转弯处转弯半径应大于导线直径6倍以上。线槽盖板应盖在线槽上。导线进出地板线槽时，应采用金属线槽加以保护。金属线槽底板用膨胀螺栓固定在设备背面。金属线槽应与地线作可靠连接。
暗管敷设：
暗管敷设也是常用的一种走线方法。它是将钢管预在地下或墙壁内。有时采用暗管敷设配线，暗敷在天棚吊顶和木地板内，再在钢管内穿放导线。钢管的直径可根据管内敷设的导线截面积，数量和将来的预留量决定。低电平线与高电平以及电源线、广播输出线不要同穿于一管内。穿线用的保护套管，线盒应在砌墙时预埋好。预埋的深度应根据面板的结构确定，应使设备面板紧扣墙面。线管口应光滑无毛刺。对较长或有两个弯曲部位的管子，在暗装时应预穿钢丝，以便穿引电线。
明敷设：
在小容量的广播室可采用明线安装，或用塑料线槽或硬管明配线。明装配线时，线路应保持横平竖直。各房间的安装高度和位置应一致。
输出线是指由扩音机输出端子到广播室分线端子箱一段连接线路，传输电平较高，可按一般塑料线的敷设方法进行，敷设路线、导线截面按设计选定。这种线路两端应焊接接线端子，用接线端子排上的螺栓加以固定。压接应牢固可靠，并对每根导线两端进行编号，编号应与系统图一致。
扬声器的设计及安装配置
任何高品质音响设备的重要要件之一，是能够输出平衡稳定的声音，均匀的达到室内每一个角落。
用于测量声音在不同环境下所产生的音量单位称之为声压，以分贝（dB ）表示。人类所能听到的最低音量为0分贝（1000Hz ）。而一旦分贝数超过 140则会令人感觉痛苦。
只要知道所用扬声器的规格，即可以计算出该扬声器在室内所产生的声压。计算的公式在稍后的章节会加以说明。
在计算扬声器的涵盖范围之前，首先让我们了解扬声器的特性。
扬声器的最基本不同点是辐射角度（opening angle ）。即各有不同的音束覆盖范围。 一般而言，有适合大空间使用的广角扬声器，以及适合户外使用的狭角扬声器。狭角扬声器能使声音集中，在户外使用时可以避免声音失散，或过于影响邻居安宁。狭角扬声器在室内使用时，也能有助声音集中在听众所在区域，不致因传到墙壁反弹而造成失真。
另一项值得注意的是，如果麦克风与扬声器共处一室，而扬声器的选择或装设位置不当，则易使得麦克风产生啸叫声或尖锐噪音。
虽然有些扬声器无法产生广角覆盖范围，但是仍有方法可以将这些声音集中传送，使声音的传送具有方向性，这一部份将在稍后的章节中详细探讨。
理想的扩音系统应该是，在覆盖区内任何一点都能听到相同的响度，相同清晰度的声响。
在设计系统时一定要注意以下几点：
一、均匀的扬声器分布
在整个区域内，扬声器的分布要均匀，要
避免使邻近扬声器的听众感觉音量过大，使人
感觉很不舒服。同时也要防止弱音区（声音过
小或完全听不到的地方）
二、适当的声音辐射角 当用4KHz 信号测量时，大多数锥角扬声
器的辐射角是90°。某些扬声器（如心形指向
型）的水平和垂直辐射角不相同。垂直安装的
扬声器，其垂直辐射角也对声场均匀度起关键作用。设计时应注意保证听众的位置至少被包括在一只扬声器的声辐射区内。
图5-1 听众的位置至少被包括在一只 扬声器的声辐射区内
三、天花板扬声器的间隔
在会议室等需要声场较为均匀的场所，天花板上布置的扬声器，其间隔与房间的高度有关，更精确地说是与听众的耳朵高度的一个假想平面有关。影响人耳高度的是，听众是坐着（办公室、会场）还是站着（走廊内）。因为大多数的扬声器的辐射角是90°，所以各扬声器之间间隔大约等于扬声器辐射角在人耳的高度假想平面上的投影的直径。
四、避免噪音污染
在设计室外系统时应考虑尽量把声音限制在指定区域内，避免给邻居造成噪音干扰。精心地计划扬声器的位置和方向可最大限度地改善这种干扰。号角扬声器在4KHz时一般都有很窄的辐射角（约30°）
五、增强低音效果
如果希望增强扬声器的低音效果，可将音柱安放在坚硬墙壁的角落，这样做有突出低音的效果。
六、防止自激和感应交流声
为避免扬声器与话筒间出现声回馈自激，话筒应置于扬声器的声辐射区外。
如话筒的电缆放置位置不当，有可能从交流电源的电缆感应交流声，因此必须距离交流市电电源线50cm以上，或加以屏蔽。同样，话筒电缆与扬声器电缆太近也可能产生反馈，形成自激振荡，因此也必须相距50cm以上。
七、同相位连接
扬声器必须同相位端连接，如果两只相邻的扬声器连接相位相反，会因为相位的干涉而使声压级降低。扬声器的端子上一般都标有相位标记，如“0”、红点或用红色电缆等。应注意使相同相位的端子接在同一个输出线上。
公共广播系统平时主要播送背景音乐。在办公室、生活间、更衣室、楼层走道等处宜装设1~3瓦的扬声器，房间内按0.05瓦/米2计算。走廊扬声器间距按层高的2.5倍考虑，有
天花板的环境一般宜吸顶安装。在楼层走廊的两端门厅、会议室、餐厅、商场、酒吧、宴会厅、天台花园等处凡纳入公用广播系统的地方，宜装设3~12瓦的扬声器或小型音柱。层高为2.5米左右的宜用3W的扬声器，间距为层高的2~2.5倍；层高为4米以上时，宜采用3~5W 的扬声器,间距为层高的2~2.75倍。扬声器宜结合建筑装饰吸顶等间距布置，总体的扬声器
电功率密度应达到0.025~0.05瓦/米2。
如果已经选定放置扬声器的确切位置，则以下有几点实用例子提供参考。
1．扬声器的安放位置必须顾及声音能够平均传达室内每一角落。如此一来，不致出现位于室内某角落的听众听不清处声音，或被迫忍受高音压的情况。
一般纸盆型扬声器（有别于号角扬声器）的最好的传播角度是90度，在这个涵盖范围内的听众可以听见平均声压在6分贝之内的清晰声音。
由于我们知道扬声器的声压，因此可以计算：
a）．最大输出时的声压值。
b）．与扬声器距离远近对于听众所接收声压的影响。
c）．当扬声器音束重叠时，听众会听见多少额外的声压。
d）．特定场所所需扬声器数量、消耗功率。
e）．扩大机的功率容量。
2．扬声器在户外使用时，常出现声音无法集中，或不当打扰邻居的现象。使用号角型扬声器则可以避免这种情况。号角形扬声器在输出为4000Hz时的播音角度为30度。
由于号角型扬声器令产生较高音压，所以可以架设在旗杆、灯杆、及高建筑物处，由上而下播放，适当地调整放射方向，如此可以避免扰邻或回音。
3．在架设扬声器时，必须注意避免造成过大回音。举例来说，如果一个具有高声压的扬声器被挂在硬质的平整墙面上，则无可避免会产生回声。这种情况也常在大型空旷的屋子里、室外或建筑物之间出现。
扬声器放置，由于平行墙壁反弹所造的回音如果在空间里另有一面墙，则回音情况会更加严重。回音在反射至另一面墙时，又会造成另一次回音。回音会一直回荡在空间里，直到声压衰减到听不到为止。
可以想见的是，回音会造成广播失真，并阻碍音乐的播送，音乐有可能者变成无意义的噪音。
解决回音的有效方法是将扬声器适当地放在墙角，或改成放置多个较小功率的扬声器，以降低声压方式，以解决回音。
4．回音会使听众无法清晰地听见演说中的语音部分。这种情况常常出现在飞机大厅、开放的仓库、以及哥德式教堂等。撞击所造成的回声常常延续长达2秒钟。如果回声情况会延续1.7秒或是更久，则必须寻求专家解决，才能设计出较好地语音清晰度。
专用连接线是指广播室内各种设备的信
号连线，多采用塑料绝缘导线。为接收良好
的广播信号，需架设调幅、调频广播接收天
线，天线上的信号是十分微弱的，为了防止
干扰，也采用屏蔽线引入广播室中这种引线
不宜在广播室设置接头，天线引线插头连接
也应采用焊接。
广播设备应进行可靠接地。接地线引入广播室的地线端子板上，室内地线引线是指设备接地端子至地线端子的连线，一般采用
不小于16mm 2的软铜芯电缆作为连线，芯线
两个连接端头应作搪锡处理或焊接接线端子，地线采用螺栓紧固在地线端子或设备的接地端子上，螺帽下应加弹簧垫片。
系统接线是在端子排上联结的，接线时应对端子进行编号。编号应和系统图中的编号一致，编号可用塑料套管。在走线用的管道或线槽内不应有导线接头。布好的导线各头尾处应作好必要的标记。并保护好，否则给下一步的安装会带来很大麻烦。对于新建建筑，布线应在土建粉刷完工后进行。
穿线时应将电缆放在线架上，不要扭急弯。在管子出口处应套橡胶护圈保护电缆。电缆在接线盒内要留有150mm~200mm 的预留量以备维修时使用。
三、校线
按照系统图，布线图布好各路电缆。电缆在与各设备联接前，应用万能表先检查区分好各线名代号，并检查各线路是否畅通。相互间及与铁管间应绝缘良好。并检查每根电缆，每根芯线的编号是否与施工图相符。
在检查无误后即可联结各部分，
四、电源
广播室一般设置有独立的配电盘（箱)，由交流配中盘（箱）输出若干回路供给各个广播设备交流电源。配电盘(箱)分为壁接式和落地式两种。中等容量的广播室（500 W 以下）一般采用壁接式，这种配电箱采用四个8×70膨胀螺栓加以固定，施工方法如下：
(l)在混凝土或砖墙上划线，然后用冲击电钻钻孔，其位置应使配电箱底边距地l.5m ；
(2)清理孔内的灰渣，放入膨胀螺栓；
(3)用锤打击胀管，使套管里端胀开；
(4)将配电箱安装端正、垂直，拧紧螺帽。
图 10-3
大容量的广播室（站），一般采用落地式配电盘，配电盘采用闸刀开关控制总电源和分路电源，配电盘应安装在基础型钢上，其实装方法相同于前述盘柜安装。
配电盘（箱）安装完毕后，各控制开关下的标志应清楚，回路编号应齐全。各控制开关应动作灵活有效。广播系统对供电电压和容量要求很高，供电电压与广播音质有关，因此配电盘（箱）内常设有稳压装置，由于电源电压不稳，会影响音频信号失真，稳压器的容量一般大于实际需要容量，使用时不会发热。有些广播系统具有生产调度指挥、火警广播等功能，可设置直流蓄电池组备用电源和电源互换装置。
扩音放大器
一、公共广播系统放大器的种类
放大器主要作用是将各种方式产生的弱音频输入电压信号加以放大，然后送至各用户设备。放大器主要是由前级放大器和功率放大器两大类组成。有些放大器是将这两大部分合装在一台设备中，而另一些是将这两个部分分装成两件设备。前级放大器是将输入的微弱音频信号进行初步放大，使放大的信号能满足功率放大对输入电平的要求。功率放大器是将前级放大器取得的信号更进一步放大，以达到有线广播线路上所需要功率。
1、前置放大器
话筒、调谐器、磁带卡座、激光唱机等音源设备，都属于低电平输出设备，不能直接推动功放级，需增设前置放大器将不同的音源信号放大到足够电平。
而前置放大器主要用于将弱电平信号,如话筒、线路输入等，放大到足够电平，以推动后级放大器。一般前置放大器的输出电平是可调的。
2、功率放大器
功率放大器是广播系统的重要设备之一。功率放大器的输出功率可以从几瓦一直到几千瓦。在设计中是根据扩声系统的音质标准和所需容量来选择相应等级和规格的产品。国内外的放大器产品繁多，但基本上都已形成系列，可以满足各种环境对音质和容量的要求。
常见的功率放大器输出功率有：45、60、90、120、180、240、360、450、600瓦特几种规格
按输出方式分，功率放大器有定阻抗式和定电压式两种。定阻抗式是老产品，目前新产品基本都是定压式。
定阻输出的功率放大器：这类放大器要求负载的阻抗恒定。输入信号一定时，输出电压随负荷改变而变化很大。在公共广播系统中由于负载的变化较大，因此不适合采用这种类型放大器。
定压输出的功率放大器：由于放大器内采用了较深的负反馈装置，这种深负返馈量一般在10~20dB以上，因此，放大器的输出阻抗较低，负荷在一定范围内变化时，其输出电压仍能保持一定值，音质也可保持不变。定压输出的扩音机常应用于有线广播系统，使用方便，能允许负荷在一定范围内增减。
定压式功率放大器
定压式功率放大器包括：混合式放大器以及纯功率放大器两种类型
各种广播设备的输入、输出电平
1）混合式放大器，是将前置放大器与定压式功率放大器合并在一起。可直接放大话筒，线
路输入等弱电平信号。
2）纯功率放大器仅仅只是包含功率放大部分。通常用于系统的末级功率驱动和线路的接力
放大。
二、放大器的输入形式：
放大器的输入信号源有话筒、电唱机、收录机和"线路输入"等，信号输入连接应考虑阻抗匹。
三、公共广播放大器的输出电压
由于通常情况下公共广播音响系统的传输距离较长、线路阻抗高、损耗较大。为了减少线路损耗，一般采用提高传输电压的方法来解决。为了能够连接扬声器与扩大机，公共广播系统采用所谓高压传送的方式。内置在扩大机内的变压器将扩大机输出电压从低电压增加至100伏特。接着，内置在扬声器内的变压器将电压减至扬声器可以接受的低电压。
线路常用的标称电压有50V，70V，100V几种。国际常用的为70V，100V两种。大多数公共广播系统采用100V线路电压推动扬声器，
这种设计有很多优点，特别是传输距离较长时。升高放大器的输出电压可降低传输的电流量，降低线路损耗。同时，也无需采用粗大笨重的低阻电缆，可使信号传输距离更长。
这种工作原理适合用于公共广播系统的原因是：
1．由于扩大机的输出电压增加，缆线上的损失可忽略不计。这表示，使用高输出功率的扩大机，电压损失极小，因此不必使用特殊缆线。
2．由于电压损失极低，因此缆线使用长度可以增加。这一点对于安装上来说十分重要。3．所有的扬声器可以并联安装。
4．只要扩大机所输出的电功率高于扬声器所消耗的总电功率，那么，扬声器的使用数量没有限制。换句话说，无论是1个或150个扬声器与扩大机接连，都是可以接受的。
100伏高压传送方式与一般家用电源供应方式类似。简单来说，一般家用的电源，使用者仅需将插头插入主干线插座即可取得电源。至于插入主干线的插头数目则没有一定限制，只要所消耗的总电力（瓦特数）低于主干线的总电源供应量即可。
每一组内置在扩大机内的变压器均配备分接（taps）装置，可以产生100V，70V或50V的电压，由位于扩大机后面板上的通用 Mate－N－Lok连接。
当变压器调至100V的分接点（tap）时，扬声器的输出比变压器调至70V分接点时高出一倍。而当变压器调至50V的分接点时，扬声器的输出仅及变压器调至100V分接点时的1/4。
由上述内容可以了解，可以利用改变变压器之分接点，用以改变全部或部分扬声器与扩大机的输出功率。
除此之外，扬声器的音量也可以经由调整分接点的方式作控制。例如，如果同一个扩大机同时连接数个同类型的扬声器，而使用者希望其中一个扬声器的音量能较其他扬声器低，那么，使用者可以将变压器调整至1/2或1/4分接点或加装音量控制开关，如此一来，可以分别减低扬声器的音量3分贝及6分贝。
正确的扬声器接线：扬声器之接线须正确，不可将其极性接反。否则，当扬声器与扬声器间距离太近时，声波有可能会因反相的结果，造成输出声压降低。
四、公共广播放大器的负载量
功率放大器的额定功率容量主要由其所驱动的负载情况而定;
P=KPo (瓦)
式中 P-扩音机输出功率(瓦)
Po-扬声设备总额定功率(瓦)
K-线路衰减补偿系数(K=1.5-2)
由于采用定压式功率放大器推动，所有的扬声器都可以并联工作。只要不超载，可以接入任何数量的扬声器。例如一个120W的功率放大器可以推动6~8个12W音柱。与扬声器匹配的变压器有几个抽头（一般有3个），所以每个扬声器都可以全、半或1/4额定功率输出，则可接入的扬声器的数量是全功率接入时数量的4倍。功率放大器设备的选择主要由设备额定功率决定。
请记住！所有扬声器实用功率的总和绝对不应超过放大器的输出功率。
四、供电电源
公共广播系统的设备供电电源一般采用交流市电220V供电，同时也有直流24V、12V及少数48V的三种标准值外接供电电压。有直流供电时特别适合使用在无法保证市电供应，以及不许可工作中断的场所，如：流动广播系统、宾馆、大型商场、车站、机场、码头、体育场馆等公共场所背景音乐广播系统；建筑消防紧急报警广播系统等等。
公共广播音响系统所使用的功放与一般专业或家庭用放大器不一样。由于它要长时间工作在额定负荷状态，不仅要求失真度、频响等保真度指标。在热可靠性、抗过载及抗冲击保护功能方面要求更为严格。
由以上可知，公共广播系统定压式放大器不同于一般放大器。不能用同样功率指标的其它种类放大器代用！
公共广播系统设备的安装和调试 公共广播设备通常安装在专用的广播机房中，有时也可能安装在消防控制室内，便于集中控制操作。公共广播设备通常都适合安装在标准的 19 英寸（约合 483 毫米）机柜上，（参见下页图片），我们以此来叙述安装的步骤和要点。 安装机柜和广播设备 1）按机柜说明书组装好机柜。（然后将其说明书及相关附件存放好下不另述）。 2）广播设备应按信号流程上从上到下装在机柜上，广播功放等较重的设备应放在机柜的最底层。安装好之后的顺序通常是：最上面是音源，往下接着是信号修饰设备和前置放大器，然后是监听器、功率分区器、强插电源、电话接口、消防接口等设备，再下来就是电源时序控制器和主备功放切换器，最下面安装广播功放。广播功放离机柜的底部有时留有2U （2单元）空闲的空间，便于线路穿过和空气对流。（“U”是“Unit”的简称，译为“单元”，是专业电子设备设计高度的国际标准。1U 为 1.75 英寸，约合 44.4 毫米。） 3）很多工程人员在安装设备时顺序刚好相反，从机柜的最底下逐步向上安装设备，这是为了保证机柜上安装不完的空档留在最上面，并使得机柜装好设备后的重心最低的缘故。安装不完的空档一般用专用的机柜挡板封住，这样会美观一些。有经验的工程人员往往在安装设备时将机柜倒下，机柜的正面（面向广播值机员的垂直面）朝上放置，安装好设备后再将机柜直立起来，这种经验值得吸取。 4）安装过程要要小心，注意不要碰花机柜或广播设备的表面；并要保证结构稳固，如承载设备的托条或托盘要将其紧固在机柜上（拧紧其螺丝），这一点在安装广播功放等较重设备时特别重要，是一些工程人员经常疏忽的事。 5）设备安装完毕后，收拾现场，将所有说明书、附件和包装都分别存放好。 连接线路 连接线路在整个设备安装过程显得十分重要，一方面，要保证连接逻辑的正确性，另一方面，则要保证连接的可靠性，这一点要给予足够的重视，经常见到一些因连接不好而导致的接触不良、噪声大等现象。在连接线路的环节中要注意： 1）使用优质的接插件和线材。如要现场制作线材，在焊接接插件时必须保证电烙铁有足够的功率和热量；要准备专用的线材制作工具，这样才能保证线材的可靠性； 2）优化布线结构，尽量缩短电缆的长度； 3）装好的接插件要用手试拨插一下，看松紧是否合适； 4）数字电缆、模拟电缆、音箱电缆、电源线等电缆要明确分开布置；弱信号一定要与强信号线分开； 5）给所有的电缆贴上标记。过几个月，你开始忘记哪一条电缆是干什么的时候，标记会显出它的用处；
1、系统及主要设备概述 1.1 系统简述 本工程5号机组采用单元接线方式，同期并列点为5号发变组220KV进线六氟化硫断路器，同期比较电压分别取自220KVⅢ母（Ⅳ母）PT 开口三角电压U 和发电机端部同期 sa720 相电压。 PT二次U AC 1.2 设备简介 本工程自动准同期装置的投退功能由DCS控制，机组采用自动准同期方式并列，取消了传统的手动并列方式。因此控制台不设同期开关，同期装置的交流电压回路及直流电源的接入也由DCS控制。 自动准同期装置选用江苏国瑞自动化工程有限公司的WX-98E型微机准同期装置，每台机组配备一套，装于自动同期屏上。WX-98E型自动准同期装置具有并网安全可靠、快速、稳定、精度高、功能多的优点。 1.3 设备主要技术参数
2、调试过程 1.外观检查 1.1装置型号为 SID-2CM ，与设计一致，出厂合格证由洛阳万基发电保管。 1.2外部检查和清洁。检查柜内端子螺丝是否拧紧，检查空气开关等器件的螺丝是否上紧。 1.3电源检查：正常。 1.4绝缘检查: 交流电流回路绝缘电阻> 50 MΩ； 交流电压回路绝缘电阻> 50 MΩ；符合要求. 2.参数测试
在DCS上将微机准同期装置投电。 设置同期对象参数。 查看设置的参数值与要求一致。 3.显示功能测试 通过按键选择，可以显示装置中己设置的各同期对象参数。 在同期过程中，显示屏上能同步自动显示同期时各重要数据。 同期成功时，显示屏上能自动显示同期信息；同期不成功时，显示屏上也能自动显示无法同期的原因；无同期操作时，也可以通过按键显示同期数据和同期信息。 填写测试结果见下表。 4. 基本功能测试 分别选择并列点，同期装置上电。

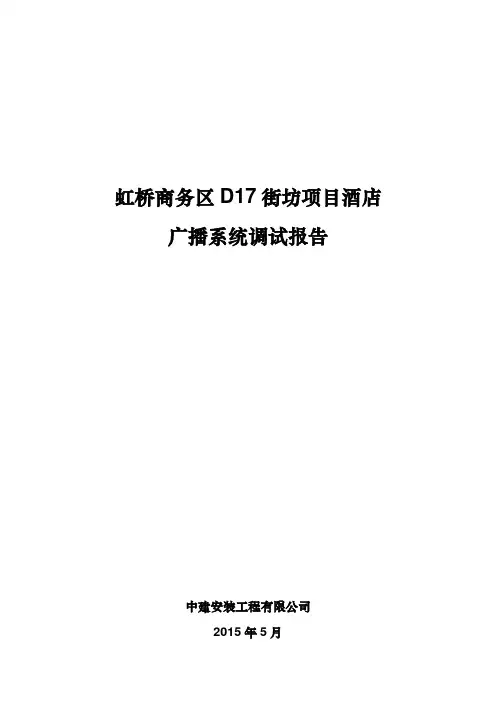

虹桥商务区D17街坊项目酒店广播系统调试报告 中建安装工程有限公司 2015年5月
广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、天线调试、电源试验、系统开通试验、声压测量和音质评价等。 1、传输线路检查 广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。 2、配接检查 按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是多抽头变压器的连接端子往往容易接错，注意检查漏接、多接，变压器的初级次级接反现象；按图查对变压器型号，容量及阻抗是否匹配。 3、绝缘电阻测定 将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于Ω，对于每一回路的电阻应进行分回路测量，测量数值应填写记录，作为调试报告的内容交建设单位保管。 4、接地电阻测量 广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。 广播室放大器、避雷器等的工频接地电阻一般不大于10Ω，当广播系统的容量在150 W以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于4Ω，并应设置专用接地干线。
大楼公共广播安装调试方案 XXX 办公楼广播控制中心位于一层消控中心，广播系统包含8 个广播分区，XXX办公楼的每一层楼作为一个广播分区，根据需要整个XXX办公楼共设计广播点154 个。广播点位分布表如下： 略。。。 扬声器的安装方式由装饰环境需要确定，如吸顶安装、吊顶安装、挂壁安装或墙壁嵌入式安装等等。 我司对LA楼公共广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、电源试验、系统开通试验、声压测量和音质评价等。 通电调试时应注意，先将所有设备的旋钮旋到最小位置，并且按由前级到后级的次序，逐级通电开机，以免开机时的过大冲击发出噪音和损坏机器。将所有音源的输入都调节到适当的大小，从监听扬声器监听是否有失真和杂音，以及声音过小。如果正常可开机按正常音量工作一个小时再听听声音有没有变化，机器表面温度是否正常。如果正常。调试工作可告结束。否则应检查问题所在。 一、传输线路检查 广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。 二、配接检查 按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是连接端子往往容易接错，注意检查漏接、多接、接反现象；按图查线路，及阻抗是否匹配。
成都市广播电视台 新闻综合频道标清转高清第二批政府采购项目招标编号：SCZZ-2015-CDTV-02 C包：新闻制播和内容管理系统 检测报告 建设单位：成都市广播电视台 检测时间：2016年10月 成都市广播电视台技术中心 成都索贝数码科技股份有限公司
2016年10月，根据项目验收条件，对成都市广播电视台新闻制播和内容管理系统项目的相关技术指标进行了检测。 一、系统概况 成都市广播电视台高清平台建设项目，其能够支持高、标清并行电视台生产业务，实现节目高清化制播。本次以数字化为基础，万兆网络为核心，桌面客户端千兆以太网接入方式，最终建设成为一个数字化、网络化、自动化、高效率的电视台节目制、管、存兼高标清一体化的综合性网络平台系统。系统平台建设将具备高清素材上载，高清视音频精编、合成、配音、审片、高清演播室以及备播媒资等功能的全数字化网络系统。 本次项目主要达成了三大目标： 实现新闻类、专题类、广告类等电视台业务的高清制作生产； 实现全台总编室编辑节目单送播出，并调用备播系统对素材进行出库，实现备播系统与索贝高清新闻网、大洋东方高清制作网的数据的交互和继承。 成都市广播电视台高清平台建设项目由高清新闻网、高清演播室、备播系统、内容管理系统等子系统模块构成，实现全台系统定位于高清制作，数据交换、数据传输等实现高清化转换，实现全台各个子系统间高效无缝的互联互通，并最终将节目送至大播出。二、测试依据 《GY/T 152-2000 电视中心制作系统运行维护规程》 《GY/T 160-2000 数字分量演播室接口中的附属数据信号格
式》 《GB/T 17953-2000 4:2:2数字分量图像信号接口》 《GY/T 155-2000 高清晰度电视节目制作及交换用视频参数值》 《GB/T 21671-2008 基于以太网技术的局域网系统验收测评规范》 三、检测内容 1.系统功能检测 2.新介质上下载效率测试 3.制作存储性能测试 4.网络弱电线缆测试 5.非编支持格式测试 四、测试结论 新建的新闻制播系统以及内容管理系统无论是在功能性上还是系统设计上均满足招标要求，系统核心服务具备冗余机制，并在测试中逐一验证，应急处理机制具备简单、易用等特点。 综上，项目建设满足成都市广播电视台标清转高清招标需求。
虹桥商务区D17街坊项目酒店 广播系统调试报告 中建安装工程有限公司 2015年5月 广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、天线调试、电源试验、系统开通试验、声压测量和音质评价等。 1、传输线路检查 广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。 2、配接检查 按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是多抽头变压器的连接端子往往容易接错，注意检查漏接、多接，变压器的初级次级接反现象；按图查对变压器型号，容量及阻抗是否匹配。
3、绝缘电阻测定 将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于0.5MΩ，对于每一回路的电阻应进行分回路测量，测量数值应填写记录，作为调试报告的内容交建设单位保管。 4、接地电阻测量 广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。 广播室放大器、避雷器等的工频接地电阻一般不大于10Ω，当广播系统的容量在150 W 以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于4Ω，并应设置专用接地干线。 5、电源试验 对交流电源电压进行测量，电源供电线路不应出现短路、断路现象，在电源开关上做通断操作试验，检查电源显示信号；备用电源互换装置检查试验，蓄电池的输出电压测量；对整流充电装置进行检查测量；做模拟停电试验，验证电源互投装置是否能可靠工作。6、系统开通试验 在上述各项检查中发现的问题已全部修改完毕，各项检查试验均符合要求后，可进行系统开通试验，系统的开通试验应该分设备、逐台开通。 1) 放大器开通首先断开全部输出线路，拔出全部输入信号插头，将放大器的“音量”调节钮旋至最小，接通电源，打开放大器开关，观察各显示信号是否正常，有无机器噪声。
广播系统调试与开通 广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、天线调试、电源试验、系统开通试验、声压测量和音质评价等。 通电调试时应注意，先将所有设备的旋钮旋到最小位置，并且按由前级到后级的次序，逐级通电开机，以免开机时的过大冲击发出噪音和损坏机器。将所有音源的输入都调节到适当的大小，从监听扬声器监听是否有失真和杂音，以及声音过小。如果正常可开机按正常音量工作一个小时再听听声音有没有变化，机器表面温度是否正常。如果正常。调试工作可告结束。否则应检查问题所在。 一、传输线路检查 广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。 二、配接检查 按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是多抽头变压器的连接端子往往容易接错，注意检查漏接、多接，变压器的初级次级接反现象；按图查对变压器型号，容量及阻抗是否匹配， 三、绝缘电阻测定 将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于0.5MΩ，对于每一回路的电阻应进行分回路测量，测量数值应填写记录，作为调试报告的内容交建设单位保管。 四、接地电阻测量 广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。 广播室放大器、避雷器等的工频接地电阻一般不大于10Ω，当广播系统的容量在150 W 以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于4Ω，并应设置专用接地干线。 五、电源试验 对交流电源电压进行测量，电源供电线路不应出现短路、断路现象，在电源开关上做通断操作试验，检查电源显示信号；备用电源互换装置检查试验，蓄电池的输出电压测量；对整流充电装置进行检查测量；做模拟停电试验，验证电源互投装置是否能可靠工作。

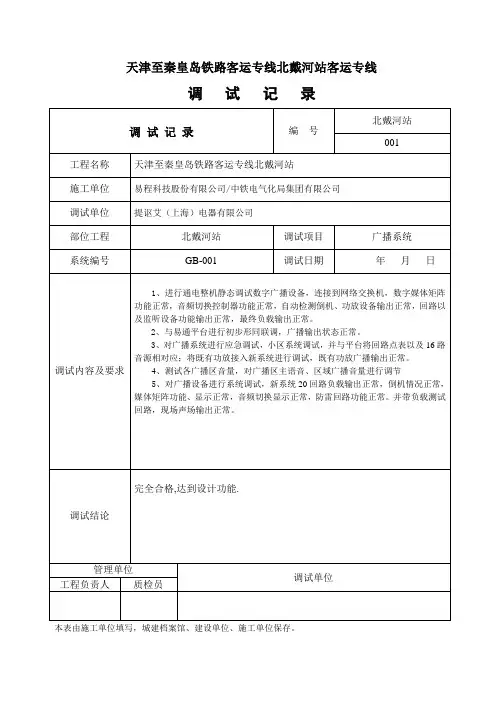

智能化设备调试记录
智能建筑工程设备（单元）单体检测调试记录 GD2302059 单位（子单位）工程名称*** 所属子分部（系统）/分项 （子系统）工程名称 计算机网络系统 依据GB 50339的条目 5.3 检查调试部位、区、段 安装单位***项目经理（负责人）*** 施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003 设备（单元）名称、型号、规格检测调试内容（项目、参数）及 其标准（设计、合同）规定要求 检测测试结果 核心交换机主机DCRS-6804（R3）万兆路有，10/100/1000/10000Mbps,三层应用，交换方式 存储-转发，背板带宽：640Gps，包转发率：357Mpps，L2/L3 全线速，模块化端口，MAC地址表：64K，支持VLAN，支 持网管功能 合格 48口交换机DCS-3950-52CT 两层接入交换机，10/100/1000Mbps，交换方式：存储-转 发，背板带宽：48Gps，包转发率：13.2Mpps，全线速， 固定端口，MAC地址表：16K，支持VLAN，支持网管功能， 可堆叠 合格 防火墙DCFW-1800S-V2 企业级防火墙，4核64位网络处理器，内存容量：1024M， 内存变量：256M，网络吞吐量：600Mbps，并发连接数： 600000，VPN支持，策略数：10000，支持多接口链路负载 均衡, 支持端口备份, 提供链路优先选择，芯片级硬件加速 深度包检测、IPSEC VPN、SSL VPN等功能模块，过滤 带宽：600Mbps，人数限制：8-256，入侵检测：Dos，DDos， 网络管理：Telent，SSH，HTTP，HTTPS，SNMPV1/V2 合格 电话交换机 16外线128内线16外线128分机/来电显示/电脑话务员/中继线联号/IP 电话等功能/电脑计费 合格 服务器X3550（IBN） 企业级1U机架式服务器，IBM System x3550,主频： 2.13GHz，二级缓存：4*256KB，三级缓存：4MB，总线 规格：4.8GT/s,四核心四线程，内存容量：1*2GB，内存 扩展最高192GB，标配硬盘容量146GB，存储控制： ServerRAID-BR10I，支持RAID0，1，标配4*SFF托架， DVD光驱，2*千兆接口 合格
2004.01
数控网络广播系统Numerical Control Network Broadcast System 目录 一、前言 (2) 二、安装原则 (2) 三、前端设备安装 (2) 四、综合布线 (3) 五、终端设备的安装 (3) 六、操作软件的安装 (4) 七、分控点的安装 (4) 八、安装注意事项 (4) 九、基本的调试方法 (5) 十、常见故障分析 (5) 一、附图一（网线做法） (7) 二、附图二（系统连线图） (10)
数控网络广播系统Numerical Control Network Broadcast System 一、前言 该数控广播系统是一种完全不同于传统公共广播系统的高科技产品，具有交互操作性、高可靠性、超强的可扩展性及方便的可管理性等无与伦比的性能。 该系统的安装比较传统的广播系统更为简单方便，但也有一些特定的安装规则，安装人员需仔细阅读安装手册，同时务必遵循安装规则。 安装时，如果有不明白的地方，请与就近的经销商联系，或与我们厂家联系，相信我们会给你最热情、最满意的答复。 二、安装原则 1、为了保障你的安全和机器设备的不损坏，不准带电进行安装 2、为了避免干扰，不准将线路与强电布置在一起（如电梯电源线） 3、本系统的220V交流供电系统需有良好的接地装置，同时机柜、机壳等金 属设备也需要接上地线，以防漏电。 4、尽量减少接点，确实无法避免时，不准将接点裸露在外。 5、终端服务器有一进一出，当接点较多时，要用厂家的线路分支器，切不可 用市场的“RJ45三通”代替。 6、网线的制作线序见附图一。 三、前端设备的安装 2、前端设备的定位 前端设备均固定在标准机柜里面，理论上没有摆放顺序。但为了操作方便、直观，建议按以下的方式摆放。 从上往下，一直摆放顺序为：
变电站系统调试报告分析【精编版】
涞阳220kV变电站系统调试报告 投运日期：2011年08月30日10时/ 分至2011年08月30日22时/ 分 一、定值检查 检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。 检查结果：正确二、PT二次定相、核相 三次圈检验：L630-A630：60.21 V L630-B630：60.35 V L630-N600：0.212V 结论：正确 三次圈检验：L630-A630：60.61 V L630-B630：60.72 V L630-N600：0.317 V 结论：正确
结论：正确 110kV I母线PT ：60.7 V ：60.7 V ：0.23 V 结论：正确 ：60.9 V ：60.8 V ：0.21 V 线路PT与母线PT定相：线路B609-B630：/ V ，B609-N600：/ V 结论：正确 结论：正确 ：61.8 V ：61.5 V ：2.08 V 结论：正确 10kV II母线PT
三次圈检验：L630-A630：59.8 V L630-B630：58.4 V L630-N600： 6.57 V 结论：正确 结论：正确 三、向量检查 1.1220kV 251慈涞II线线路 1.1.1线路潮流情况：有功P= 94.6 MW；无功Q= 10.5 MV ar； 本线TA变比 1600/1A ；TV变比 220/0.1kV 1.1.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。 结论：向量检查结果正确 1.1.3保护II微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。
前言： 背景音乐及紧急广播系统施工有哪些注意事项？今天通过案例分析一下 正文： 系统施工重点、难点及处理措施 背景音乐及紧急广播系统兼顾背景音乐功能和紧急广播功能，因此，系统的可靠性、安全性成为系统施工追求的目标，也是系统施工的重点、难点所在，下面就系统施工重点、难点及处理方法分别进行详细描述。 施工重点、难点 1.线路敷设过程中，确保线路不出现短路、断路及接地的情况。 2.扬声器布点的均匀性、美观性。 3.系统的调试。 处理方法 4.所有接头采用焊接方法，任何裸露线头采用热缩管保护，所有音频线、检测线及控制 线只在扬声器、LSB及音量控制器端进行端接，其它任何地方不进行端接。 5.根据现场实际长度、装修情况，灵活布点。 6.现场安排经验丰富工程师进行安装、调试。 系统设备安装前的检查 1)安装环境的检查 7.消防控制室设备的安装要求土建及装修完毕； 8.控制室的温湿度、光照度、通风等条件要满足设备安装要求； 9.扬声器、音量控制器的安装要求天花吊顶、房间装修完成。 2)设备的检查
10.备外形完整，内外表面漆层完好； 11.设备单个通电检查，无异常情况； 12.小范围内控制系统通电联合检查，各个设备无异常情况。 3)线缆的检查 13.线缆的布放是否符合设计要求； 14.线缆的通断检查； 15.线缆的短路检查； 16.线缆接地检查； 17.线缆的标识应正确； 4)所有勘察内容均应作详细记录。 5)设备安装区域要求土建及装修完毕，并具备必要的保安措施。 设备的安装要求 扬声器 所选扬声器的技术性能宜满足下列要求： 18.能满足系统最终指标要求。 19.扬声器自带变压器，具有100V或70V可选抽头。 20.扬声器具有6W、3W、1.5W可选抽头。 21.根据现场环境情况，必要时增加防尘罩。 天花扬声器开孔孔径为182mm，采用压扣吸顶安装方式。 15W号角扬声器采用壁挂安装方式，安装高度为2800mm，角度根据现场实际空间及建筑结构进行调整。

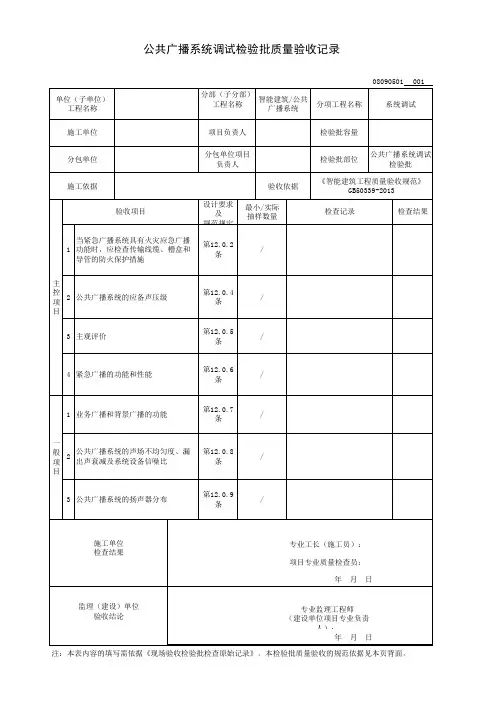

一、一般规定 1.公共广播系统工程验收，可按检验-测试-检查文件的完整性-评审-签字-移交的顺序进行。 2.公共广播系统工程验收应具备下列条件： ①系统工程经试运行达到设计、使用要求，并已经出具系统试运行报告。系统试运行记录表应符合本规范表 B.0.1的规定 ②竣工验收文件齐全 二、竣工验收 （一）竣工验收应包括下列文件： 1.工程合同 2.设计任务书 3.施工单位与建设单位共同签署的深化设计文件 4.竣工文件，应包括下列内容： 1)系统拓扑结构图（或原理图） 2)系统平面布置图 3)管线图 4)隐蔽工程验收记录 5)设备器材清单（包括安装位置） 6)设备、器材的检测报告及认证书 7)系统使用说明书（含操作和日常维护说明） 8)工程和设备变更审核单 9)系统调试记录 5.系统试运行报告，应包括下列内容： 1)应备功能检验记录 2)电声特性测试记录 3)试运行记录 （二）编制依据《公共广播系统工程技术规范》（GB5026-2010） （三）工程设备安装验收应按下列步骤进行： 1.对照竣工验收文件，检查系统设备配置，包括设备型号、规格、数量、产地及安装位置 2.按本规范B.0.2（公共广播工程设备安装验收报告表）列出的相关项目与要求，采用现场观察、核对施工图、抽查等方法，对工程设备的安装质量进行检查和观感质量验收，并做好记录 （四）系统应备功能的验收应对照设计任务书和合同相关条款的要求，进行逐项功能演示。并应按本规范表B.0.3“公共广播系统工程应备功能验收报告表”做好记录 （五）系统电声性能验收应符合下列规定： 1.应对照设计任务书和合同相关条款的要求进行测试 2.系统电声性能测试应符合本规范第5章的规定 3.应按本规范表B.0.4即“公共广播系统工程电声性能测量记录表”做好记录 （六）应审查竣工文件是否齐全，并应按本规范表B.0.5“工程验收结论汇总表”填写验收结论 (七）竣工验收文件应一式三份，签字盖章后应由建设单位，监理单位和施工单位各存一份

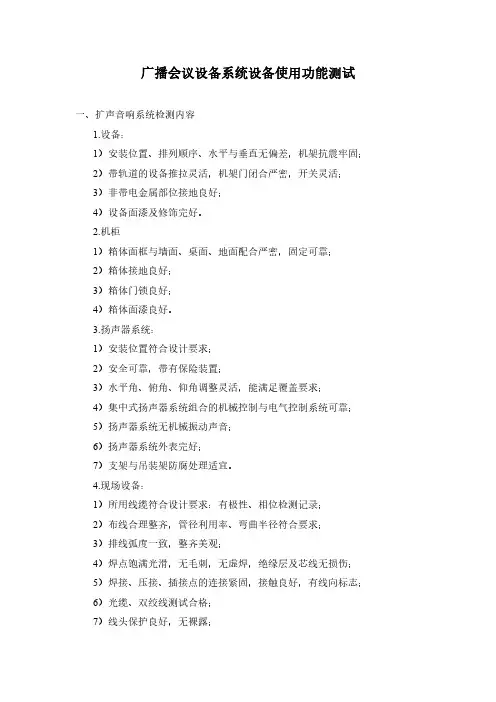

GB50371-2006 厅堂扩声系统设计规范 GYJ25-86 厅堂扩声系统声学特性指标 SJ/T10406-93声频功率放大器通用技术条件 什么是传声增益？ 传声增益--在扩声系统中处于最高可用增益状态，观众席上的声压级与话筒处的声压级之差即：传声增益=20lgP观众/P标准，传声增益反映了扩声系统的放声功率,一般情况下传声增益>-6db 增益：指放大量或提衰量，放大器对信号放大能力的指标，等于放大器输出信号与输入信号之比的对数，正增益为提升，负增益为衰减，有功率增益、电压增益和电流增益三种。通过调整音响设备增益量，可以对音频信号电平进行调节，使系统的信号电平处于一种最佳水平。 公共广播系统检测方法 一、声压级 参数概念：是指该点的声压P与基准声压Po的比值取以10为底的对数乘以20的值，其结果用分贝（dB）表示，声压级缩写为SPL，也可以用符号Lp表示。按终端设备的安装位置的不同，其各自的技术参数要求也不同： 吸顶式扬声器：功率6W，声压90dB，频率范围100Hz-16kHz 壁挂式扬声器：功率20/30W，声压(1W/1M) 94dB/92dB，频率范围 100Hz/65Hz-20kHz 室外号筒扬声器：功率15W，声压112dB，频率范围250Hz-10kHz 测量仪器：A W A5633A型声级计 测量方法： 1. 灵敏度的校准将声级校准器配合在传声器上，开启校准电源，读取数值，调节声级计灵敏度电位器，完成校准。 2. 测点的确定在每个广播分区内选距离该区内扬声器最远点测量，相邻两个广播分区的边界也应该作为测量点进行测试。 3．传声器的设置测量传声器可以手持，也可以固定在三角架上，其位置应处于距地面1.2m的边界线敏感处，如果边界处有围墙，为了扩大监测范围
虹桥商务区D仃街坊项目酒店广播系统调试报告 中建安装工程有限公司 2015年5月
广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、天线调试、电源试验、系统开通试验、声压测量和音质评价等。 1、传输线路检查 广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在 短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插 座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。 2、配接检查 按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是多抽头变压器的连接端子往往容易接错，注意检查漏接、多接，变压器的初级次级接反现象；按图查对变压器型号，容量及阻抗是否匹配。 3、绝缘电阻测定 将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于0.5M Q,对于每一回路的电阻应进行分回路测量，测量数值应填写记录，作为调试报告的内容交建设单位保管。 4、接地电阻测量 广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。 广播室放大器、避雷器等的工频接地电阻一般不大于 10Q，当广播系统的容量在150 W以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于 4 Q，并应设置专用接地干线。 5、电源试验
XXX项目 三方测试报告 年月 一、概况 二、测试内容 三、测试环境 四、测试方法 五、存在的问题及建议 六、结论 附件：测试记录 一、概况 XXXXXXXX 上述系统的软件开发、设计，设备的采购、集成、制造、试验、安装，相应基础、管道铺设、线缆安装铺设。系统的整体联调、试运行，及培训、售后服务等工作。 二、测试内容 1、硬件系统测试：包括安全保护测试、电源系统、系统功能、系统性能等测试。 安全保护测试：接地电阻、等电位、绝缘； 电源系统：(1)无负载时负荷情况； (2)带负载时负荷情况； (3)外电停电时后备电源投入运行情况。
系统功能：(1)监控功能:远程监控、水文、工况实时采集； (2)管理功能：日常运行、信息采集、传输、存储、分析应用、 运行决策； (3)视频显示功能：视频图像监视、语言广播； (4)网络通信功能：数据传输、网络带宽、网络IP、VLAN 管理、网络安全。 系统性能：(1) 运动技术指标 (2) 系统实时性指标 (3) RTU实时性指标 (4)主站实时性指标 (5) 计算机的CPU负荷率 (6) LAN负荷率 (7)可维护性 (8)安全性 (9)可扩性 2、软件系统测试：包括系统软件、应用软件、数据库软件的界面测试、功能测试、性能测试、安全性和访问控制测试、兼容性测试。 三、测试环境 测试环境在总控制中心控制室和机房常温环境下。 四、测试方法 1、安全保护测试 用接的电阻仪测试系统接地是否满足要求，用万用表测试机柜各接地点是
否等电位，使用兆欧表测试对地端绝缘。 接地电阻、绝缘测试记录 2、电源系统测试 使用万用表、电流钳形表测试电源系统在无负荷和带负荷情况，电源运行状况，和市电供电和停电情况下后备电源投入运行情况。 电源系统测试记录 3、系统性能测试 测试系统稳定性，可靠性及实时响应时间是否满足设计要求。 系统性能测试记录
IP网络广播系统安装
目录 第一部分：软件安装 (3) 系统服务器软件 (3) 远程客户端软件安装 (5) 第二部分：系统配置 (6) 预设置终端参数 (6) 配置系统服务器参数 (9) 配置远程客户端参数 (13) 在系统服务器中配置中继服务 (14) 在系统服务器中添加终端 (15) 在系统服务器中添加用户 (16) 在系统服务器中播放节目 (18) 第二部分：硬件安装 (19) 壁挂式终端 (19) 机柜式终端 (21) 第三部分：注意事项 (22) 网络规划 (22) 网络故障 (23) 关于跨VLAN或三层路由 (24) 关于组播协议 (24) 关于防火墙 (24) 音效异常 (25) 音频通路连接不良 (25) 声卡错误 (25)
第一部分：软件安装 系统服务器软件 软件安装： 运行光盘或者下载压缩包根目录下的“ITCcast.exe”文件，计算机 将弹出程序安装向导，在系统提示“请输入密码”的地方输入由升 和公司提供的安装密码,单击【下一步】按钮直到安装提示系统软件 安装完成, 系统将在开始→程序菜单中生成“升和IP网络广播” 程序组，同时在系统桌面上生成启动与配置的快捷方式。 系统软件界面示例： 软件卸载： 在开始→程序→升和IP网络广播中提供了卸载系统服务器的快捷 方式,同时可以在开始→控制面板→升和IP网络广播Ver2.0 中卸 载系统软件。
软件注册： 本系统需要正确注册才能正常使用,注册方法如下: 1.使用管理员身份登陆系统服务器,打开帮助→软件注册。 2.在弹出的窗口界面如下图所示，将【用户序列号】反馈给代 理商。 3.将获得的“系统注册码”输入【系统注册码】一栏,然后点 击【注册】,完成注册,界面如下图。
新城淮中校园广播系统 测试报告 目录 1弓I言 ............................................................ 2.. 1.1编写目的.................................................... 2. 1.2项目背景................................................... 2. 1.3术语解释.................................................... 2. 1.4参考资料.................................................... 2. 2测试概要.......................................................... 3.. 2.1系统简介.................................................... 3. 2.2测试计划描述................................................ 3. 2.3测试环境.................................................... 3. 3测试结果及分析.................................................... 4. 3.1测试执行情况................................................ 4. 3.2功能测试报告................................................ 4. 3.2.1实时播放模块测试报告单 (4) 3.2.2定时播放功能模块测试报告单 (5) 3.3系统性能测试报告 (6) 3.5易用性测试报告.............................................. 7. 3.6安全性测试报告.............................................. 7. 3.7可靠性测试报告.............................................. 8. 4测试结论与建议.................................................... 9. 4.1测试人员对需求的理解 (9) 4.2测试准备和测试执行过程 (9) 4.3测试结果分析................................................ 9.
插卡广播系统简单调试方法 2.1. 运行插卡功率分区系统软件 区软件”，或者鼠标左键双击在桌面上的“插卡功率分区软件”快捷图标。 开始菜单 桌面上的快捷图标 软件登陆： 步骤1：打开软件时会自动弹出登录界面，初次安装时可以。 步骤2：如需设置后台服务器IP地址，请点击“选项”进入。默认为本机IP “，可修改为需要的服务器IP，点击“确定”。 步骤3：输入您的用户名以及密码。默认用户名及密码均为“admin”，如有需要请在登陆后增加、修改用户及密码等信息，详细请参考用户配置。 步骤4：点击【确定】，用户将登陆软件主界面。 软件注册 插卡功率分区软件系统为了保护公司和使用者的权益，系统只有注册才能正常运行，盗版必究。
移动鼠标光标到windows XP桌面，左键双击“插卡功率分区软件”图标，登录到插卡功率分区软件系统管理界面（如图2.3），左键单击管理界面右 上角“”图标，系统弹出“系统注册”下拉菜单，移动鼠标光标到“系统注册”选项，左键单击该选项，系统弹出“系统注册”窗口（如图2.4所示），在“Serial”栏里，显示有本系统的序列号，请准确无误的记录该号码。 图2.4 注册流程 步骤1：准确无误的抄写用户序列号，并以笔录的形式保存。 步骤2：请与厂家公司联系，并要求注册。 步骤3：将用户序列号码反馈给厂家注册人员，并要求得到“系统注册码”。 步骤4：请准确无误记录下“系统注册码”，并将系统注册码和用户序列号一起保存。 步骤5：在“Password”栏里，输入注册码。 步骤6：左键单击“注册”按钮，系统将弹出注册成功提示窗口，左键单击“确定”按钮，系统返回到系统管理窗口（如图2.3）。 需要说明的是“系统注册码”与插卡主机相关，如果更换了插卡主机或主机上主设备卡，需要联系供货商获取新的“系统注册码”。 新建用户：
ECAN：广电总局的测试评估报告
3、 ECAN 系 统 的 性 能 测 试 和 评 估
2011 年 在 国 家 广 播 电 影 电 视 总 局 广 播 电 视 计 量 检 测 中 心 （ AB P/SAR FT） 对 ECAN 系 统 做 了 全 面 的 测 试 ：
测试项目：
u 性能测试 u 物理层测试 u MAC 层 测 试 u 功能测试 u DBA 及 限 速 功 能 u VLAN 功 能 u 上联口汇聚功能 u 组 播 及 SCB 功 能 u 其他功能测试
系统测试方案：分为有源树形（内含
源两种网络形态。
2 级电缆放大器）和星形无
第 2 页 共 14 页
系统测试环境：
第 3 页 共 14 页
3． 1、 ECAN 系 统 的 MAC 层 性 能 测 试 ：
（ 1） 1:1 双 向 并 发 吞 吐 量 测 试 ：
双 向 总 吞 吐 率 无 论 包 长 （ 1518 B yt e） 包 短 （ 64 B yt e） 都 达 100Mb ps 以 、 上。 （ 2） 1:32 并 发 吞 吐 量 测 试 ：
图 1 :3 2 单 向 并 发 吞 吐 量
第 4 页 共 14 页
图 1 :3 2 双 向 并 发 吞 吐 量 测 试
测 试 结 果 表 明 ： 1） 与 1： 1 相 比 较 ， 当 终 端 并 发 数 增 至 32 时 （ 1： 32） 的双向吞吐率的总带宽没有明显下降，几乎保持一致，接入能力不随终端数 增 加 而 下 降 。 2） 短 包 长 （ 64 B yt e） 和 长 包 长 （ 1518B yt e） 的 M AC 速 率 依 然 保持一致。 （ 3） 1:32 双 向 并 发 时 延 及 抖 动 测 试 ：
图 1 :3 2 双 向 并 发 时 延 及 抖 动 测 试 第 5 页 共 14 页
广播系统操作测试及维护保养程序S E C 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
保证公司所有广播系统运行正常。 2、范围： 科技园和福田ISH1、ISH2的广播系统。 3、职责： 3.1安全技术员 1）规范广播系统操作流程，对操作人员进行培训。 2）制定《安全设备测试及维护保养时间安排》，确定广播测试时间，组织进行广播系统的测试。 3）对广播系统进行维护保养。 3.2保安 1）操作广播系统。 2）配合安全技术员进行广播系统测试。 3）发现广播系统故障，立刻通知安全技术员。 3.3保安主管 1）确定广播系统操作人员。 2）组织广播系统操作人员参加培训。 4、相关文件： 《安全中心日常监控和反应流程》；《LIPC安全中心值班员需知》中的第五章《广播系统操作说明》 5、广播系统操作程序：
5.1测试广播系统之前，要提前用广播通知各个部门，以免干扰员工的正常工作，或者 引起不必要的惊慌。测试广播系统的时间尽量安排在员工下班以后，或者周六、周日。 5.2测试广播过程中，广播系统操作人员在安全中心，按照操作程序进行广播系统操 作；现场试听人员在厂区内已经安装广播系统的地方，包括生产区、办公室、仓库和走廊等所有区域，走动检查。 5.3安全中心广播系统操作人员用话筒讲话。同时和现场试听人员保持联系，确认现场 试听人员是否能清晰地听到声音。现场试听人员要检查每一个吸顶天花喇叭、挂墙喇叭和室内音柱是否都有声音。 5.4科技园厂区广播系统备有分控话筒，测试广播系统时，同时要检查分控话筒是否能 正常广播。分控话筒的位置在八楼办公室1#会议室的应急反应柜里。 5.5测试完成后，安全技术员填写《LIPC广播系统检查记录》，并交安全经理审核。 5.6安全技术员负责保存《LIPC广播系统检查记录》。 6、广播系统维护保养程序 6.1广播系统日常维护保养 6.1.1广播系统操作人员只允许操作一般性广播的按键。 6.1.2广播系统操作人员在未经允许的情况下，不能使用广播系统进行广播或者收 听音乐。 6.1.3由于广播系统在正常使用时，额定功率较大，所以，广播系统所使用电源排 插上不允许再连接其他的负载。 6.1.4操作广播系统时，不能用大功率的消防喇叭或其他大功率的发声设备直接对 着广播话筒进行广播。 6.1.5在日常使用过程中，如果有任何设备故障，立刻通知安全技术员。安全 6.2广播系统定期维护保养
监控系统工程报验申请表 工程名称：雨花物流基地爱普莱斯员工活动中心智能化工程编号：A5－3－ 致：江苏赛华建设监理有限公司（监理单位） 我单位已完成了监控系统设备安装工程，按设计文件及有关规范进行了自检，质量合格，请予以审查和验收。 附件：1、工程质量控制资料□ 2、安全和功能检验（检测）报告□ 3、观感质量验收记录□ 4、隐蔽工程验收记录□ 5、质量验收记录□ 承包单位（章）： 项目经理： 日期： 审查意见： □所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/不合格，□同意/□不同意隐蔽。 □所报检验批的技术资料□齐全/□不齐全，且/符合/□不符合要求，经现场检测、检查□合格/□不合格，□同意/□不同意进行下道工序。 □检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。 □所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□未全部达到合格要求，经现场检测、核查□合格/□不合格。 □所报分部（子分部）工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、检查□合格/□不合格。 □纠正差错后再报。 项目监理机构（章）： 总/专业监理工程师： 日期：本表一式三份，经项目监理机构审查后，建设单位、监理单位、承包单位各存一份。
监控系统调试验收记录 工程名称 雨花物流基地爱普莱斯员工活动中心智能化工程 建设单位 江苏赛华建设监理有限公司 分项工程 监控系统设备安装 施工单位 南京恒天伟智能技术有限公司 调试结论 通过 工程部位 小件库 序号 调试项目 调试方法和基本要求 调试结果 合格 基本合格 不合格 基本要求 1 系统主要技术技能 系统的主要功能和主要技术指标，应符合 国家或公共安全行业相关标准、规范要求和合同中提出的要求 √ 2 设备配置 系统设备的配置应符合正式设计方案要求 √ 3 主要技防产品、设备的质量保证 系统选用的技防产品，应符合国家或公共安全行业有关标准和管理的规定 √ 4 备用供电 备用电源在主电源断电时，应能自动切换 √ 5 系统集成功能 对具有集成功能的安全防范系统，应按正式设计方案和相关标准进行检查 √ 报警系统 6 误、漏报警，报警检查 根据试运行报告，复核误、漏报警情况 7 系统布、撤防，报警显示 系统布、撤防、旁路和报警显示功能 8 联动功能 抽查其对应的灯光、摄像机、录像机等联动功能 监控系统 9 主要技术指标 系统的技术指标满足GB50198-1944中的要求 √ 10 系统结构与配置 系统结构与配置同正式设计方案的符合度 √ 11 图象质量 监视器图象主观评价不低于4级，记录图象的回放质量至少能辨别人的面部特征 √ 12 控制与操作 图象切换、云台转动是否平稳，镜头的光圈变焦等功能是否正常，避免遮光效果 √ 13 字符标识 摄像时间、摄像机位置等图像的标识符，显示是否稳定正常 √ 注 1在检查结果栏，按实际情况在相应空格内打“√”（左列打“√”，视为合格；中列打“√”，视为基本合格；右列打“√”，视为不合格）。 验收意见：
