广播系统的布线、安装及调试教程

音响系统技术交底的布线与调试方法音响系统在各个领域中起着重要的作用，无论是在家庭娱乐中还是在演播厅、会议厅等场所，音响系统的搭建都需要经过布线和调试的过程。

本文将详细介绍音响系统技术交底中的布线和调试方法。

一、布线方法布线是音响系统搭建的基础工作，合理的布线能够保证声音的传输质量和效果。

在进行布线前，首先需要根据建筑物的结构和需求制定布线方案，然后按照以下步骤进行布线。

1.确定场所布置：根据使用场所的大小、形状和观众席的数量，确定音响系统的主要放置位置和扩声器的数量和布置方式。

2.选择线缆类型：根据需要传输的信号类型和距离选择合适的线缆类型。

一般情况下，音频信号采用平衡线缆，视频信号采用同轴电缆，而控制信号则可以采用网络线缆。

3.走线规划：根据场所实际状况，合理规划线缆的走线路径，避免线缆交叉、过长或过短等问题，减少信号损耗和干扰。

4.连接设备：将线缆与音响设备进行连接，确保连接的牢固和正确性。

在连接过程中，需注意信号极性的正确性，避免反相引起的声音变差或产生噪音。

5.标识线缆：布线完成后，对每个线缆进行标识，如标注线缆用途、起点和终点等信息，以便于日后的维护和故障排除。

二、调试方法布线完成后，需要进行调试来确保音响系统的正常运行和声音效果的达到预期。

下面介绍音响系统调试的常用方法。

1.信号源测试：先通过播放器或其他信号源发送音频信号，检测是否能正常输入到音响系统中，同时进行声音的整体测试，以便发现和解决信号输入问题。

2.频段平衡调整：通过频率测试仪或音频分析仪，调整音响系统中不同频段的响应均衡，使得音频的低音、中音和高音能够达到平衡和协调，提高音质。

3.声场调试：在播放不同频率的音频信号时，观察和分析音响系统在同一位置和各个角度上的声音表现，根据实际情况调整扬声器的位置和角度，以获得理想的声场效果。

4.声压级调整：通过测试仪器测量各扬声器输出的声压级，并根据实际需求进行调整，保证不同位置的听众都能够获得清晰、适宜的音量。

3.4公共广播系统设备的安装和调试公共广播设备通常安装在专用的广播机房中，有时也可能俺装在消防控制室内，便于几种控制操作。

公共广播设备通常都适合安装在标准的19英寸（约合483毫米）机柜上，我们以此来叙述安装的步骤和要点。

3.4.1安装机柜和广播设备1）按机柜说明书组装好机柜。

（然后将其说明书及相关附件存放好下不另述）。

2）广播设备按信号流程从上到下装在机柜上，广播功放等较重的设备应放在机柜的最底层。

安装好之后的顺序通常是：最上面是音源，往下接着是信号修饰设备和前置放大器，然后是监听器、功率分区器、强插电源、电话接口、消防接口等设备，再下来就是电源时序控制器和主备攻防切换器，最下面安装广播功放。

广播功放离机柜的底部有时留有2U（2单元）空闲的空间，便于线路穿过和空气对流。

（“U”是“Unit”的简称，译为“单元”,是专业电子设备设计高度的国际标准。

1U为1.75英寸，约合44.4毫米。

）3）很多工程人员在安装设备时顺序刚好相反，从机柜的最底下逐步向上安装设备，这是为了保证机柜上安装不完的空档留在最上面，这样会美观一些。

有经验的工程人员往往在安装设备时将机柜倒下，机柜的正面（面向广播值机人员的垂直面）朝上放置，安装好设备后再将机柜直立起来，这种经验值得吸取。

4）安装过程要小心，注意不要碰花机柜或广播设备的表面；并要保证结构稳固，如承载设备的托条或托盘要将其紧固在机柜上（拧紧其螺丝），这一点在安装广播功放等较重设备时特别重要，是一些工程人员经常疏忽的事。

5）设备安装完毕后，收拾现场，将所有说明书、附件和包装都分别存放好。

3.4.2连接线路连接线路在整个设备安装过程中显得十分重要，一方面，要保证连接逻辑的正确性，另一方面，则要保证连接的可靠性，这一点要给予足够的重视，经常见到因连接不好而导致的接触不良、噪声大等现象。

在连接线路的环节中要注意：1）使用优质的接插件和线材。

如要现场制作线材，在焊接接插件时必须保证电烙铁有足够的功率和热量；要准备专用的线材制作工具，这样才能摆正线材的可靠性；2）优化布线结构，尽量缩短电缆的长度；3）装好的接插件要用手试拨插一下，看松紧是否合适；4）数字电缆、模拟电缆、音箱电缆、电源线等电缆要，明确分开布置；弱信号一定要与强信号线分开；5）给所有的电缆贴上标记。

IP网络广播系统安装调试用户使用手册目录第一部分：软件安装 (3)一、系统服务器软件 (3)二、远程客户端软件安装 (4)第二部分：系统配置 (5)一、预设置终端参数 (5)二、不带屏幕显示终端配置方法： (5)三、带屏幕显示终端配置方法： (6)四、软件功能介绍 (6)第三部分：报警设置及遥控设置 (11)一、报警功能说明 (11)二、报警软件使用说明 (12)三、遥控功能说明 (13)四、遥控软件使用说明 (13)五、报警与遥控同时使用设置说明 (14)第四部分：注意事项 (15)网络规划 (15)网络故障 (16)关于跨VLAN或三层路由 (17)关于组播协议 (17)关于防火墙 (18)音效异常 (18)音频通路连接不良 (18)声卡错误 (18)第一部分：软件安装一、系统服务器软件一）、软件安装：警告：某些防火墙软件可能会影响IP网络广播系统服务软件正常运行，调试广播时请先关闭所有防火墙软件（包括WindowsXP自带的防火墙）！调试完毕后，再设置防火墙例外广播软件访问网络。

1）运行环境CPU：E2140 及以上内存：1G及以上硬盘：80G硬盘(7200转) 及以上网卡：10M/100M自适应网络配置：配置TCP/IP协议2）简要安装步骤1、操作系统应选用Windowe XP SP2 手动纯净安装版，安装最新补丁包到系统安装当前日期。

（注意：不支持操作系统如Windows Vista、Mac OS、Linux等，绝对禁止使用Ghost 版、简化版、优化版操作系统，同时也避免使用第三方软件对系统进行优化。

因为这些操作经常会引起系统出现莫名其妙的问题。

）2、在网卡的TCP/IP设置中，指定IP地址。

（注意：服务器必须使用固定的IP地址，不能自动获取，请向用户单位网络管理人员咨询该网段下可用的固定IP。

）3、软件安装运行光盘或者下载压缩包根目录下的“C:\ITCCAST.236”文件，计算机将弹出程序安装向导，在系统提示“请输入密码”的地方输入由公司提供的安装密码（ITCCAST.236），单击【下一步】，选择默认安装目录下，单击【下一步】，选择【系统服务器】再单击【下一步】按钮直到安装提示系统软件安装完成，系统将在开始→程序菜单中生成“ITC智能网络广播”程序组，同时在系统桌面上生成启动与配置的快捷方式。

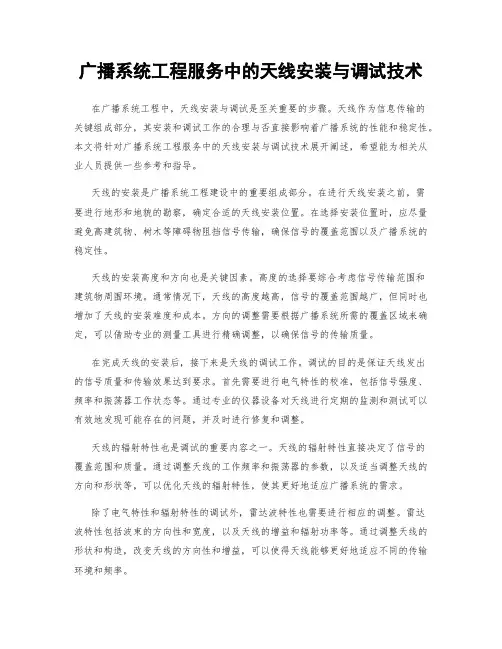

广播系统工程服务中的天线安装与调试技术在广播系统工程中，天线安装与调试是至关重要的步骤。

天线作为信息传输的关键组成部分，其安装和调试工作的合理与否直接影响着广播系统的性能和稳定性。

本文将针对广播系统工程服务中的天线安装与调试技术展开阐述，希望能为相关从业人员提供一些参考和指导。

天线的安装是广播系统工程建设中的重要组成部分。

在进行天线安装之前，需要进行地形和地貌的勘察，确定合适的天线安装位置。

在选择安装位置时，应尽量避免高建筑物、树木等障碍物阻挡信号传输，确保信号的覆盖范围以及广播系统的稳定性。

天线的安装高度和方向也是关键因素。

高度的选择要综合考虑信号传输范围和建筑物周围环境。

通常情况下，天线的高度越高，信号的覆盖范围越广，但同时也增加了天线的安装难度和成本。

方向的调整需要根据广播系统所需的覆盖区域来确定，可以借助专业的测量工具进行精确调整，以确保信号的传输质量。

在完成天线的安装后，接下来是天线的调试工作。

调试的目的是保证天线发出的信号质量和传输效果达到要求。

首先需要进行电气特性的校准，包括信号强度、频率和振荡器工作状态等。

通过专业的仪器设备对天线进行定期的监测和测试可以有效地发现可能存在的问题，并及时进行修复和调整。

天线的辐射特性也是调试的重要内容之一。

天线的辐射特性直接决定了信号的覆盖范围和质量。

通过调整天线的工作频率和振荡器的参数，以及适当调整天线的方向和形状等，可以优化天线的辐射特性，使其更好地适应广播系统的需求。

除了电气特性和辐射特性的调试外，雷达波特性也需要进行相应的调整。

雷达波特性包括波束的方向性和宽度，以及天线的增益和辐射功率等。

通过调整天线的形状和构造，改变天线的方向性和增益，可以使得天线能够更好地适应不同的传输环境和频率。

在进行天线调试的同时，还需要注意与周围环境的干扰和交互影响。

如何减小人造和自然干扰的影响，使得广播系统的稳定性得到保证，是天线调试的重要内容之一。

可以通过设置合适的滤波器和屏蔽设备，合理调整频率和功率，以减少干扰和提高信号的传输效果。

目 录CONTENT1前言2机房要求4安装规范5无线话筒6简单调试Ø供电要求Ø接地要求Ø防静电Ø环境要求Ø理线要求机柜、天花喇叭、终端、草坪音箱、壁挂音质、报警终端、音控……天线安装、天线延长、共用天线调试流程、系统注册、常用操作概述3布线规范网线、电源线、喇叭线、音频线、……7日常维护维护计划8故障排除排除思路、实例解析第1章前言：概述第一章：前言Ø要求项目承建方在施工前必须认真阅读以下相关说明，并且在建设过程中严格按相关规范执行到位：为了让公共广播系统在使用过程中，稳定可靠的运行、提供优质的效果，针对公共广播系统的工程复杂多样特点，对施工过程中与质量有关的全部环节，需要进行严格的管理和控制，让全体管理人员和员工按文中所有涉及到的规范要求，严格执行保证工程项目实施建设的质量。

稳定效果第2章机房的要求04030201机房要求供电要求接地要求环境要求防静电稳定220V（±10%以内）供电Ø建议UPS供电Ø必须按标准接地交流工作接地小于4欧姆保护接地、静电接地小于2欧姆防雷保护接地小于2欧姆直流接地小于4欧姆直流联合接地小于1欧姆使用防静电材料、静电接地防尘、适当的温湿度条件防干扰、无污染保障设备运行稳定、安全、可靠机房理线要求线缆排列必须整齐，外皮无损伤！整齐、布放在走线架上的线缆必须绑扎、线缆在机柜内放置时不能绷紧强弱电信号线材隔离、机柜防尘进线孔Ø注：对于布线施工来说，细节之处往往被忽视。

注意布线系统属于精密的弱电系统，细节往往也决定线缆性能的关键。

故在布线施工中，严格按照要求，给予计算机通讯系统一个良好的环境。

整齐美观安全可排查在配置前，必须做一个总体的安装规划：包括终端名称、终端 IP 地址、网关 IP 地址、服务器 IP 地址、终端安装的物理位置，并且把这些信息做成标签贴在终端上，以及在制做网线时，都要做好网线的标注等，保证安装的顺利实施。

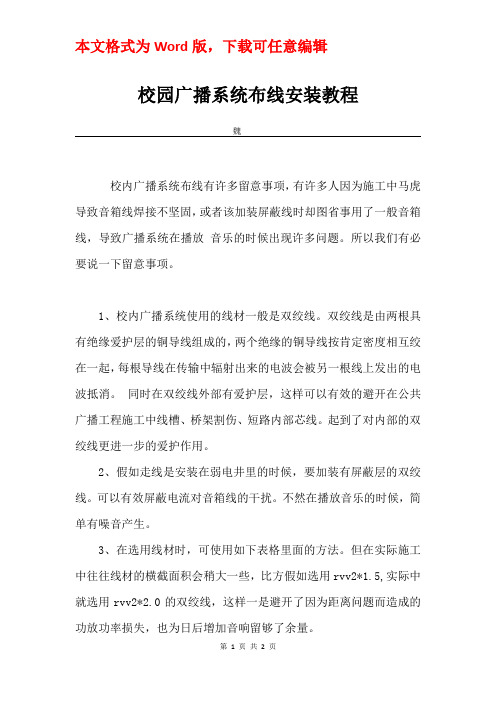

校园广播系统布线安装教程魏校内广播系统布线有许多留意事项，有许多人因为施工中马虎导致音箱线焊接不坚固，或者该加装屏蔽线时却图省事用了一般音箱线，导致广播系统在播放音乐的时候出现许多问题。

所以我们有必要说一下留意事项。

1、校内广播系统使用的线材一般是双绞线。

双绞线是由两根具有绝缘爱护层的铜导线组成的，两个绝缘的铜导线按肯定密度相互绞在一起，每根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。

同时在双绞线外部有爱护层，这样可以有效的避开在公共广播工程施工中线槽、桥架割伤、短路内部芯线。

起到了对内部的双绞线更进一步的爱护作用。

2、假如走线是安装在弱电井里的时候，要加装有屏蔽层的双绞线。

可以有效屏蔽电流对音箱线的干扰。

不然在播放音乐的时候，简单有噪音产生。

3、在选用线材时，可使用如下表格里面的方法。

但在实际施工中往往线材的横截面积会稍大一些，比方假如选用rvv2*1.5,实际中就选用rvv2*2.0的双绞线，这样一是避开了因为距离问题而造成的功放功率损失，也为日后增加音响留够了余量。

4、在安装吸顶音响的时候，安装方法是首先将引线用端子与盒内导线连接好，用螺丝将喇叭固定在吊顶支架上。

当采纳弹簧固定喇叭时，将喇叭托入吊顶内再连接弹簧，将喇叭罩勾住并使用其紧贴在顶棚上，并找正位置放手，。

音响会自动贴实天花板。

5、在广播系统工程施工过程中，人们往往将留意力集中在相关的器材配套上面，而忽视了对广播传输电缆的选择。

其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材〔功率放大器、扬声器等〕以外，广播传输电缆的好坏在肯定程度上也影响着声音的质量。

6、低档次的“音箱线”一般均为平行线，即透亮塑料包裹着两股铜线平行布置。

电磁学原理告知我们，任何二根平行线之间存在着线间寄生电容，而线间寄生电容的存在将会造成传输信号中高频成分旁路，线路越长，线间寄生电容的影响越大。

因此，远距离传输广播信号，不适合选用平行线，否则简单造成高音不清楚、发闷等现象的发生。

引言概述：广播系统安装工艺是指在建筑物、公共场所等设置广播系统的过程中，按照一定规范和流程进行安装的技术方法和操作步骤。

本文将从设计规划、材料准备、电源布线、音源设备安装和调试等五个大点来详细介绍广播系统安装工艺。

正文内容：一、设计规划1.确定广播系统的功能需求，如室内广播、紧急广播等。

2.绘制建筑物的平面图，并根据实际情况选定广播喇叭的布局位置。

3.根据广播系统的功率和覆盖范围，计算喇叭的数量和安装位置。

4.确定控制室的布置和设备配置，如主控制台、音源设备等。

二、材料准备1.根据设计规划确定的喇叭数量和安装位置，准备相应数量的喇叭和安装支架。

2.选购高质量的音源设备，如调音台、功放器、播放设备等。

3.准备必要的电线、插座和配件，确保安装过程的电气连接可靠稳定。

4.准备必要的工具和安全装备，如钢丝绳、吊篮、安全帽等。

三、电源布线1.根据建筑物的电气布线图，确定广播系统所需的电源线路和插座位置。

2.安装相应的开关箱和分配箱，并将电源线路从分配箱引出。

3.根据喇叭布局图，将电源线路引至各个喇叭的安装位置。

4.进行电源线路的接地处理，确保系统的安全可靠。

四、音源设备安装1.将音源设备安装在控制室内，连接相应的音频输入输出线路。

2.安装调音台并进行相应的参数设置，如音量调节、平衡调节等。

3.安装功放器，并连接喇叭线路和音源输入线路。

4.安装播放设备，并连接音频输出线路。

五、调试1.执行广播系统的开机自检，确保各设备正常工作。

2.调试喇叭的音量和声音覆盖范围，通过测试确定最佳的设置。

3.对音源设备进行全面测试，确保音频输入输出无异常。

4.进行紧急广播的测试，验证系统的应急响应能力。

5.与其他系统（如消防报警系统）进行联动调试，确保系统协同工作。

总结：广播系统安装工艺是一个严谨而细致的过程，需要进行设计规划、材料准备、电源布线、音源设备安装和调试等五个大点的工作。

在安装过程中，要确保设计合理、材料质量可靠、电气连接稳定，并且进行精细的调试工作，以保证广播系统的正常运行和安全可靠。

公共广播系统设备的安装和调试引言公共广播系统设备是一种常见的基础设施，广泛应用于学校、医院、商场等公共场所。

正确的安装和调试是保证系统能够正常运行的关键。

本文将介绍公共广播系统设备的安装和调试过程，帮助读者更好地了解系统的配置和运行。

设备检查在安装公共广播系统设备之前，需要进行设备检查，确保设备符合要求并没有损坏。

设备检查应包括以下内容：1.检查设备内部是否存在杂物，如棉絮、细土或动物毛发。

2.检查设备的电源线是否受损或松动。

3.检查设备的各个接口是否能够正常传输信号。

4.检查喇叭和音响是否正常工作。

如果发现设备存在问题或损坏，应及时联系供应商或设备维修人员。

设备安装安装公共广播系统设备需要注意以下几点：1.选好安装位置。

公共广播系统设备应安装在高于周围物体的地方，并且应安装在距离地面不低于2.5米的位置。

2.固定设备。

公共广播系统设备安装时，应使用固定支架将设备固定在安装位置上，以防设备的晃动或松动导致损坏或意外伤害。

3.连接各个设备。

公共广播系统设备包括控制盒、音量控制器、功放器等多个部分，安装时需要将它们连接好，并保证信号传输顺畅。

调试过程在设备安装完成后，需要进行调试过程，以保证系统能够正常工作。

调试过程应包括以下内容：1.接通电源。

将公共广播系统设备的电源线接通电源插座，并确保设备电源开关处于打开状态。

2.检查音量。

使用音量控制器对设备进行音量调节，确保设备的音量可以传输到各个喇叭端口。

3.发出测试信号。

使用控制盒发出测试信号，检查各个喇叭端口是否可以接收信号，并对信号进行正常输出。

如果调试过程中出现问题，可以根据设备使用说明书或联系相关技术人员进行查找问题和解决问题。

总结公共广播系统设备的安装和调试由于其涉及到信号传输和电路运行，所以需要格外小心和细致。

通过设备检查和正规的安装、调试过程，可以保证广播系统在运行时稳定、安全且正常。

在广播系统安装和调试过程中如果遇到困难，请及时联系相关技术人员或设备供应商寻求帮助。

火灾等灾害事件时，消防应急广播系统能及时快速指挥疏散人员，今天就来详细地给大家介绍一下消防广播系统的主机如何安装调试，建议大家找专业的公司购买产品，他们会提供安装服务。

①电源线径选用要求: 150W：交流电源线1mm２,直流电源线1.5mm２；300W:交流电源线1mm２，直流电源线1.5mm２；500W:交流电源线1.5mm ２,直流电源线2.5mm２②输入线连接：线路输入的“L（左声道）”和“R（右声道）”内部已经直接并联（线路输入Ⅰ和Ⅱ中2个输入孔上面的输入孔为“L”其他为“R”)，所以当需要将外部音源同时输入多台主机时，可将音源先输入至任意一台主机的“L”，然后将这台主机的“R”引至其他主机“L”，其他主机音源输入同理。

③火警触发信号连接：将控制设备给出的24V电平信号接至“火警触发”端子,注意正负极性，一般此信号由报警控制器直接控制或者使用6043模块控制，使用6043模块即可把广播主机以一个点位形式编码到主机程序中。

④输出线连接：线路输出端子用于扩展功率放大器或者将音频信号转接至其它音频设备，当现场不能满足现场应用需要时可通过接口扩展功放，此时连接线必需采取优质屏蔽线。

.定压输出端子为功率放大器输出，连线宜采用1mm２以上RVS双绞铜芯线，距离较长可增加线径。

调试前应按照接线说明正确连线，注意电源正负极，使用优质铜芯导线且本机外壳应可靠接地并远离干扰源，不然容易引入干扰噪音。

开机，电源指示灯（绿色）被点亮。

在未确定线路无故障前，请不要轻易将外部线路接入主机。

接线前请使用万用表或其它测量设备检查线路与机壳之间的绝缘电阻（具体参考值上面已经给出）以及线路直接是否有短路现象，否则短路情况系开机，容易造成烧机。

当线路调试完毕后，应对火警触发后音量进行预置(后文给出）。

更换保险丝应选用同规格的保险，且要旋紧保险丝防止接触不良。

功放输出端子严禁任何形式并联使用。

以上就是消防广播主机的安装和调试方法了，希望能帮到大家。

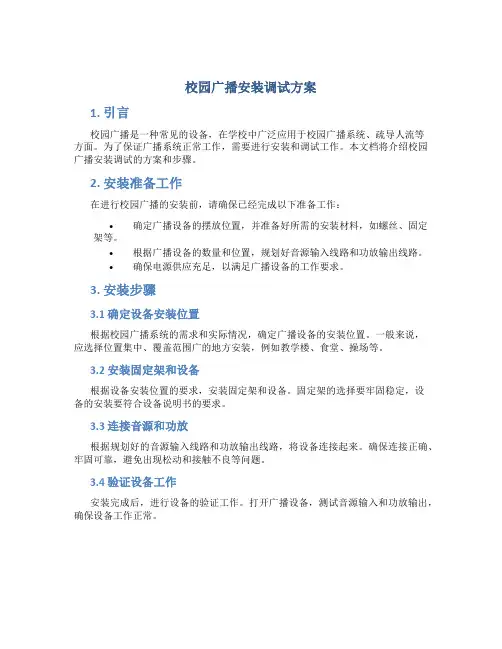

校园广播安装调试方案1. 引言校园广播是一种常见的设备，在学校中广泛应用于校园广播系统、疏导人流等方面。

为了保证广播系统正常工作，需要进行安装和调试工作。

本文档将介绍校园广播安装调试的方案和步骤。

2. 安装准备工作在进行校园广播的安装前，请确保已经完成以下准备工作：•确定广播设备的摆放位置，并准备好所需的安装材料，如螺丝、固定架等。

•根据广播设备的数量和位置，规划好音源输入线路和功放输出线路。

•确保电源供应充足，以满足广播设备的工作要求。

3. 安装步骤3.1 确定设备安装位置根据校园广播系统的需求和实际情况，确定广播设备的安装位置。

一般来说，应选择位置集中、覆盖范围广的地方安装，例如教学楼、食堂、操场等。

3.2 安装固定架和设备根据设备安装位置的要求，安装固定架和设备。

固定架的选择要牢固稳定，设备的安装要符合设备说明书的要求。

3.3 连接音源和功放根据规划好的音源输入线路和功放输出线路，将设备连接起来。

确保连接正确、牢固可靠，避免出现松动和接触不良等问题。

3.4 验证设备工作安装完成后，进行设备的验证工作。

打开广播设备，测试音源输入和功放输出，确保设备工作正常。

4. 调试步骤4.1 音量调试根据实际使用情况，调试广播设备的音量大小。

可安装额外的音量控制器，方便用户根据需要调节音量。

4.2 声音效果调试根据用户需求，调试广播设备的声音效果。

可根据不同的场景选择合适的音效设置，如讲话、音乐、报警等。

4.3 频率调试根据广播系统的需求，调试设备的频率设置。

确保频率不受干扰，保证广播信号的正常传输和接收。

4.4 降噪处理根据实际环境情况，对广播设备进行降噪处理。

可以安装降噪器或调整设备参数，以提高广播的清晰度和音质。

5. 调试注意事项在进行校园广播安装和调试时，需要注意以下事项：•安装前确保设备符合国家相关标准，并具备合法的销售资质和产品合格证明。

•安装过程中注意安全，避免触电和设备损坏等意外情况的发生。
