220kV母差保护及运行维护分析摘要：母线保护在电力系统中非常重要，母线是电力系统的重要组成元件之一，母线的故障有可能引致系统性的破坏。
母线差动保护作为快速反应母线故障的主保护，它动作快速性和可靠性对电力系统稳定及缩小故障范围至关重要。
随着电网的不断扩大、变电站扩建项目日益增多，每个扩建间隔都需接入母差保护，二次回路搭接的正确性直接影响到母差保护动作的可靠性。
本篇文章重点就220kV母差保护及运行维护进行研究分析，以供大家参考和借鉴。
关键词：220kV；母差保护；运行维护；分析；探讨1母差保护相关概述根据《继电保护和安全自动装置技术规程》的相关规定，为提升保护动作的可靠性，断路器失灵保护必须同时具备两项条件方可启动。
第一，故障线路或设备的保护能瞬时复归的出口继电器动作后不返回（故障切除后，启动失灵的保护出口返回时间应不大于30ms）；第二，断路器未断开的判别元件动作后不返回。
若主设备保护出口继电器返回时间不符合要求时，判别元件应双重化。
通过技术改造将母差保护和失灵保护形成一个共用出口，在保护动作时同时作用于断路器的两个跳圈。
以此保证在断路器的一组跳圈发生故障时，失灵保护能够通过另一组跳圈出口完成跳闸动作，提升失灵保护动作的可靠性。
母差保护原理。
母线的差动保护是以基尔霍夫定律为基础进而提出并研制的，若将母线作为一个节点，将其内部故障时电流视为短路总电流。
若母线各引出线电流互感装置的变比一致且二次侧同极性端相互连接，则其母线外部故障与正常运作时母线中流入电流之和为零。
相对比其他类别的差动保护，母差保护的范围会随着母线运行方式及母线倒闸操作的进行而发生改变，母差保护的对象亦会随着元件的倒换而发生变化。
母差保护的分类。
目前我国电网系统常用的母差保护形式有五种，其分别为母线完全差动保护、电流比相式母差保护、比率制动式母差保护、固定式双母差保护和母联相位差动保护。
在实际使用中母差保护应能实现对母线故障部位的精准、灵敏和快速切除，同时对于中性点接地的电网母线进行差动保护时应当选用三相式接线法，从而确保其能够对单相接地短路与相间短路做出反应。

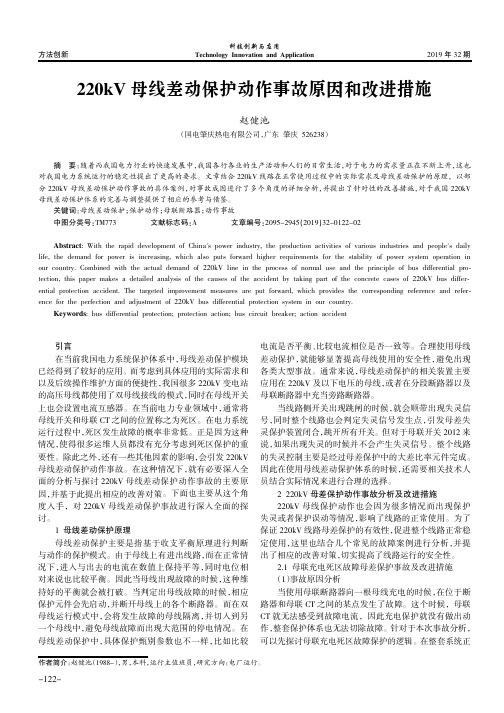

2019年32期方法创新科技创新与应用Technology Innovation and Application220kV 母线差动保护动作事故原因和改进措施赵健池（国电肇庆热电有限公司，广东肇庆526238）引言在当前我国电力系统保护体系中，母线差动保护模块已经得到了较好的应用。
而考虑到具体应用的实际需求和以及后续操作维护方面的便捷性，我国很多220kV 变电站的高压母线都使用了双母线接线的模式，同时在母线开关上也会设置电流互感器。
在当前电力专业领域中，通常将母线开关和母联CT 之间的位置称之为死区。
在电力系统运行过程中，死区发生故障的概率非常低。
正是因为这种情况，使得很多运维人员都没有充分考虑到死区保护的重要性。
除此之外，还有一些其他因素的影响，会引发220kV 母线差动保护动作事故。
在这种情况下，就有必要深入全面的分析与探讨220kV 母线差动保护动作事故的主要原因，并基于此提出相应的改善对策。
下面也主要从这个角度入手，对220kV 母线差动保护事故进行深入全面的探讨。
1母线差动保护原理母线差动保护主要是指基于收支平衡原理进行判断与动作的保护模式。
由于母线上有进出线路，而在正常情况下，进入与出去的电流在数值上保持平等，同时电位相对来说也比较平衡。
因此当母线出现故障的时候，这种维持好的平衡就会被打破。
当判定出母线故障的时候，相应保护元件会先启动，并断开母线上的各个断路器。
而在双母线运行模式中，会将发生故障的母线隔离，并切入到另一个母线中，避免母线故障而出现大范围的停电情况。
在母线差动保护中，具体保护甄别参数也不一样，比如比较电流是否平衡、比较电流相位是否一致等。
合理使用母线差动保护，就能够显著提高母线使用的安全性，避免出现各类大型事故。
通常来说，母线差动保护的相关装置主要应用在220kV 及以下电压的母线，或者在分段断路器以及母联断路器中充当旁路断路器。
当线路侧开关出现跳闸的时候，就会顺带出现失灵信号，同时整个线路也会判定失灵信号发生点，引发母差失灵保护装置闭合，跳开所有开关。
220kV主变差动保护中的问题分析与防范措施【摘要】本文通过对超高压主变差动保护中存在的一些问题进行了重点分析，并就相应问题提出了一些防范措施。
其中，就差动及失灵保护出现死区的问题，也分别提出了旁路代运时主变差动及失灵保护回路的等各种死区消除方案。
【关键词】220kv主变；差动保护；问题分析；防范措施在电力系统中，电力网安全稳定的可靠保证离不开变压器差动保护。
所以说，作为电力网的一个重要环节，变压器发挥着举足轻重的作用。
然而在实践运行中，往往一个小小的疏忽都会造成致命的安全隐患，给整个电力系统带来极大的危害。
本文通过对220kv主变差动保护中出现的一些问题进行分析，然后列举一些具体的防范措施，以便为一些运行单位和相关厂家提供一些帮助。
一、主变差动保护的基本概念及原理。
主变差动保护是变压器的重要保护手段。
反应被保护变压器各端流入和流出的电流差值，这就是主变差动保护的基本原理。
当差动回路中的电流值大于整定值，差动保护就会瞬时动作，这是保护区内故障；而保护区外故障时，主变差动保护则不会动作。
一旦差动回路中出现不平衡电流，则可能是受到变压器励磁电流、电流互感器误差、接线方式等因素影响，当励磁涌流存在不平衡电流之中时，往往会导致变压器差动保护误动，这样会无法正常实现变压器差动保护。
二、主变差动保护的死区问题及防范措施。
1）主变差动保护死区的产生。
当检修母线运行（双母线带旁路）方式中的主变侧开关时，要想使主变差动保护范围从开关的ta缩小至主变套管附近，必须利用旁路开关（或母联兼旁路）代主变侧开关运行，然后将主变开关的ta切换至套管的ta。
同时，旁路保护在代主变侧开关时是退出的，以致从旁路的ta至套管的ta这段范围母差保护也顾及不到，而且主变保护的后备保护延时较长，因此这一段旁母线和引线便是一片死区，常常会出现各种故障，只有依赖线路对侧的后备保护延时动作切除故障，才能保证全站的正常运行，避免发生停电。
2）死区问题的几种防范措施。

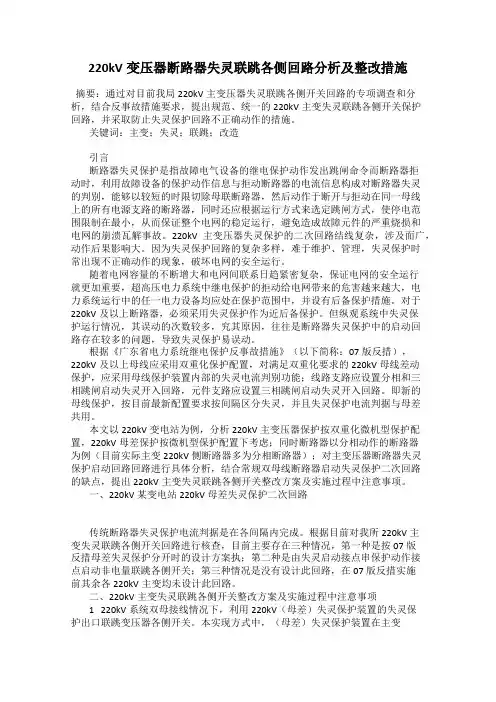

220kV变压器断路器失灵联跳各侧回路分析及整改措施摘要：通过对目前我局220kV主变压器失灵联跳各侧开关回路的专项调查和分析，结合反事故措施要求，提出规范、统一的220kV主变失灵联跳各侧开关保护回路，并采取防止失灵保护回路不正确动作的措施。
关键词：主变；失灵；联跳；改造引言断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除母联断路器，然后动作于断开与拒动在同一母线上的所有电源支路的断路器，同时还应根据运行方式来选定跳闸方式，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成故障元件的严重烧损和电网的崩溃瓦解事故。
220kV主变压器失灵保护的二次回路结线复杂，涉及面广，动作后果影响大。
因为失灵保护回路的复杂多样，难于维护、管理，失灵保护时常出现不正确动作的现象，破坏电网的安全运行。
随着电网容量的不断增大和电网间联系日趋紧密复杂，保证电网的安全运行就更加重要，超高压电力系统中继电保护的拒动给电网带来的危害越来越大，电力系统运行中的任一电力设备均应处在保护范围中，并设有后备保护措施。
对于220kV及以上断路器，必须采用失灵保护作为近后备保护。
但纵观系统中失灵保护运行情况，其误动的次数较多，究其原因，往往是断路器失灵保护中的启动回路存在较多的问题，导致失灵保护易误动。
根据《广东省电力系统继电保护反事故措施》（以下简称：07版反措），220kV及以上母线应采用双重化保护配置，对满足双重化要求的220kV母线差动保护，应采用母线保护装置内部的失灵电流判别功能；线路支路应设置分相和三相跳闸启动失灵开入回路，元件支路应设置三相跳闸启动失灵开入回路。
即新的母线保护，按目前最新配置要求按间隔区分失灵，并且失灵保护电流判据与母差共用。
本文以220kV变电站为例，分析220kV主变压器保护按双重化微机型保护配置，220kV母差保护按微机型保护配置下考虑；同时断路器以分相动作的断路器为例（目前实际主变220kV侧断路器多为分相断路器）；对主变压器断路器失灵保护启动回路回路进行具体分析，结合常规双母线断路器启动失灵保护二次回路的缺点，提出220kV主变失灵联跳各侧开关整改方案及实施过程中注意事项。

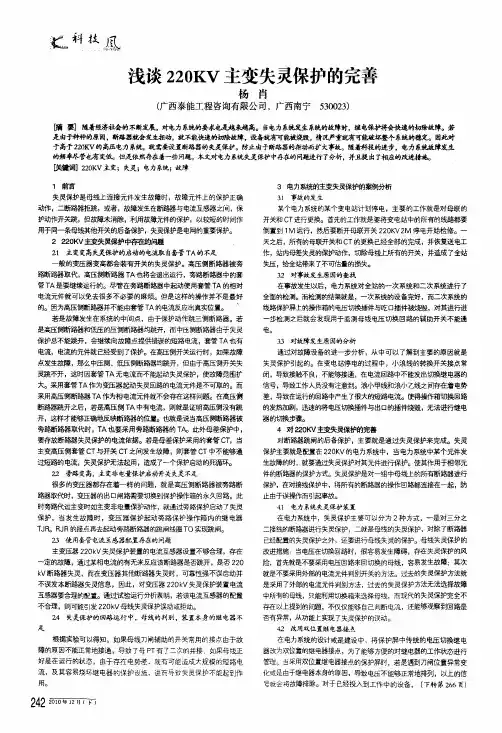

鬈簟j也恿浅谈220K V主变失灵保护的完善杨肖(广西泰能工程咨询有限公司，广西南宁530023)嘴要]随着经济社会的不断发辰，对电力系统的要术也是越来越南。
当电力系统发生系统的故障时，继电保护将会快速的切除故障。
若是由于种种的原因，所路器就会发生拒动，就不能快速的切除故障，设备就有可能被烧毁，情况严重就有可能破坏整个系统的稳定。
因此对于高于220K v的高压电力系统，就需要设置断路器的失灵保护。
防止由于断路嚣的柜动而扩大事故。
随着科教的进步，电力系统故障发生的频率尽管也有变低。
但是依然存在着一些问题。
本文对电力系统失灵保护中存在的问题进行了分析，并且提出了相应的改进措麓。
饫键词】220K V主变；失灵；电力系统；故障1前言失灵保护是母线上连接元件发生故障时，故障元件上的保护正确动作，二断路器拒跳，或者，故障发生在断路器与电流互感器之间，保护动作开关跳，但故障未消除，利用故障元件的保护，以较短的时间作用于同一条母线其他开关的后备保护，失灵保护是电网的重要保护。
2220K V主变失灵保护中存在的问题21主变变高失灵保护的启动的电流取自套管TA的不足一般的变压器变高都会装有开关的失灵保护。
高压侧断路器被旁路断路器取代，高压侧断路器TA也将会退出运行，旁路断路器中的套管TA是要继续运行的。
尽管在旁路断路器中起动使用套管T A的相对电流元件就可以免去很多不必要的麻烦。
但是这样的操作并不是最好的。
因为高压侧断路器并不能由套管T A的电流反应出真实位置。
若是故障发生在系统的中间点，由于保护动作跳三侧断路器。
若是高压侧断路器和低压的压侧断路器均跳开，而中压侧断路器由于失灵保护总不能跳开，会继续向故障点提供错误的短路电流，套管TA也有电流，电流的元件就已经受到了保护。
在高压侧开关运行时，如果故障点发生故障，那么中压侧、低压侧断路器均跳开，但由于高压侧开关失灵跳不开，这时因套管T A无电流而不能起动失灵保护，使故障范围扩大。

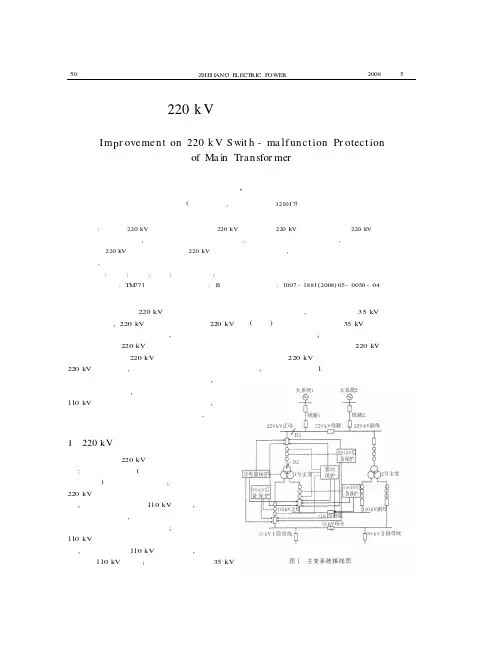

502008年第5期主变220k V开关失灵保护的改进Im p r ovement on220k V S wit h-ma lf unct ion Pr otect ionof Ma in Transfor mer杜浩良,陈国平(金华电业局,浙江金华321017)摘要:分析了220kV主变内部故障且主变220kV开关失灵、220kV母线故障且主变220kV开关失灵时的保护动作行为,并对两种情况进行了详细比较,指出保护配置中存在的问题,提出改进方案。
通过增加220kV母差保护动作启动220kV主变非电量保护的回路,由主变非电量保护出口跳主变三侧开关,实行快速切除故障。
关键词:主变;故障;失灵;非电量保护;跳闸中图分类号:TM771文献标识码:B文章编号:1007-1881(2008)05-0050-04浙江电网现有220kV变电所的继电保护典型设计中,220kV开关失灵时启动220kV 母线保护装置内的失灵保护,利用母差保护的出口回路实现220kV母联开关和同一母线上所有出线或主变220kV开关跳闸。
可当主变220kV开关失灵,仅仅依靠失灵保护动作切除母联开关和接于同一母线上的出线开关,无法有效隔离故障点,另一段运行母线仍可通过110kV母联开关向故障点注入短路电流,造成两台主变长时间通过故障电流而损坏,因此必须采取措施加以防范。
1220kV主变保护配置方案浙江电网220kV主变保护的典型配置原则:两套差动保护(二次谐波制动原理、波形对称原理)跳主变三侧开关;两套相同原理的220kV复压方向过流保护、零序方向过流保护,第一时限跳本变110kV开关,第二时限跳本变三侧开关,另加一套零序过流保护作为总后备保护跳主变三侧开关;两套相同原理的110kV复压方向过流保护、零序方向过流保护,第一时限跳110kV母联开关,第二时限跳本变110kV开关;两套相同原理的35kV 复压过流保护,第一时限跳35kV母分开关(不投)、第二时限跳本变35kV开关、第三时限跳本变三侧开关;另外还有一套非电量保护动作跳主变三侧开关、主变220kV开关失灵保护启动220kV母线保护装置内的失灵保护,系统接线见图1。
220kV母差及失灵保护技改过程中若干问题的分析发布时间：2022-03-17T05:28:31.049Z 来源：《中国电业》2021年23期作者：何开宇[导读] 作为在电力系统中最主要的组成部件，母线如果发生了故障何开宇广东电网有限责任公司茂名供电局广东省茂名市 525000摘要：作为在电力系统中最主要的组成部件，母线如果发生了故障，很大可能性会发生破坏系统性的状况。
想要防止母线差动保护故障拒动得以减少，这样就会使系统的稳定性遭到破坏，以致于故障的范围逐渐扩大，造成的损失呈上升趋势等现象，同时，我们必须在维修母线差动保护时，要做到其能够防止保护失效，对于220kv以及在这以上的母线就需要运用双重化的保护措施。
另外，想要使电力系统能够处于正常运转，供电必须达到稳定性状态，与相关的规定和要求保持一致性，对网站实施220kV母差双重化和预防失灵的手段做出相应的调整。
因此，本文就是针对的是220kV母差及失灵保护技改过程中所发生的状况做出探究，仅供参考。
关键词：220kV母差；失灵保护；技改过程；若干问题引言作为变电站和电厂电能分配和汇总的重要元件，母线是否能够安全可靠的运行，这对整个电网是否可以正常供电以及供电的电能质量都会有直接的关系。
如果母线突然出现了障碍，母差保护能够根据各个元件或各侧的电流互感器来对故障进行判别，随后就可以直接启动保护动作原件，然后绕开在母线上的每一个断路器，这样就能够在很大程度上去缩小停电的范围，并且同时也减少了由于停电造成的损坏。
1.220kV变电站母差保护双重技改的原则1.1 220kV变电站母差保护双重技改的可靠性在开展220kV变电站母差保护双重技改时，改造后的母差保护在保护装置允许的保护范围内，对于母线故障需进行立即切除，不能拒绝动作；在所有不该发生动作的状况下，改造后的母差保护绝不能发生误动作。
母差保护的可靠性包括保护不误动与保护不拒动两部分。
因为这两部分采用的措施往往是相互矛盾的，所以在改造时要着重关注这两部分。
220kV变电站失灵保护原理分析及运行注意事项摘要本文简要分析了220kV变电站出线开关失灵保护、主变高压侧开关失灵保护的原理、动作过程以及在倒闸操作中的注意事项关键词220kV变电站失灵保护原理分析动作过程注意事项引言断路器失灵保护是断路器的近后备保护，当系统发生故障时，故障电气设备的保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限有选择地将失灵拒动的断路器所连接母线上的其余运行中的断路器断开，以减小设备损坏，缩小停电范围，提高系统的安全稳定性。
220kV变电站出线保护配置为（PSL603G+ RCS-931A和PSL603G+ WXH-803A）光纤差动保护，失灵保护为PSL631A;主变保护、失灵保护配置为PST1200。
下文对失灵保护的原理、动作过程、注意事项一一分析。
一、220kV出线开关失灵保护220kV出线开关失灵保护由保护动作与电流判别构成的启动回路、去启动母差，母差保护经复合电压闭锁，时间延时去跳闸出口。
1、以PSL603G+ RCS-931A+PSL631A为例，失灵保护原理图（如图一）2、PSL603G+ RCS-931A+PSL631A保护动作过程当220kV线路发生故障时，线路保护动作起动跳闸继电器，则保护装置中的TJA、TJB、TJC或操作箱中的TJR、TJQ的接点闭合，一路至操作回路出口跳闸，另一路至PSL-631装置中起动失灵保护回路。
如果该开关跳开，则保护返回，TJA、TJB、TJC或TJR、TJQ接点均返回，PSL-631中的电流元件接点LJA、LJA、LJC、LJ3也返回，失灵保护不动作。
如果该开关拒动，则TJA、TJB、TJC或TJR、TJQ接点不返回，PSL-631中的电流接点仍闭合，故障仍未切除则失灵起动继电器QSLJ动作，其接点闭合通过BP-2B保护中该开关失灵启动压板开入至BP-2B保護，母差通过母差装置里的闸刀开入接点来判断故障元件运行于Ⅰ母还是Ⅱ母，经复压闭锁，经时间继电器SJ延时接点闭合，0.3s跳开母联开关，0.6s跳开拒动开关所在母线上的所有开关。

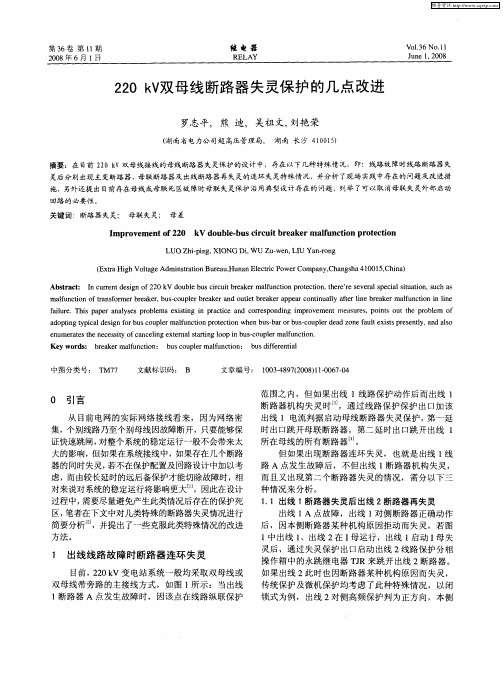

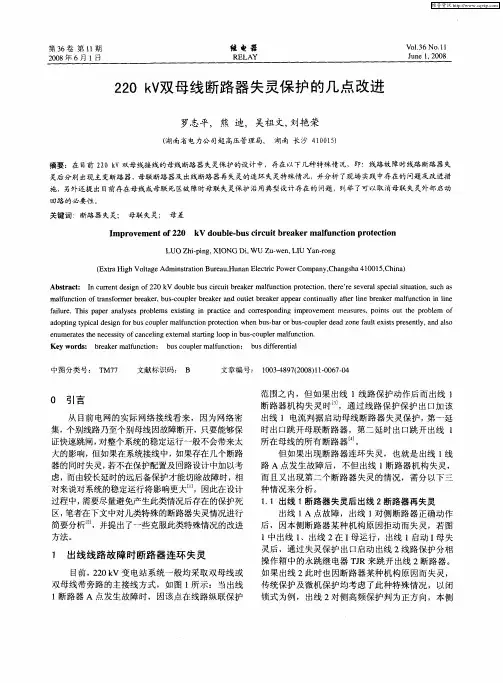

关于220KV升压站双母线方式下母联开关启动失灵问题的分析摘要】断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
作为220kV～500kV 电力网中的近后备保护，失灵保护的作用是十分重要的，一旦出现误动或拒动其后果都是相当严重的，所以如何可靠的实现失灵保护就显得尤为重要，本文针对某电厂220KV升压站母联开关的失灵保护配置情况，作出了问题的分析并针对存在的问题提出了解决方案。
【关键词】失灵保护母联开关中图分类号：Ｇ71文献标识码：Ａ文章编号：ISSN1004-1621（2013）11-009-02一、某厂母联开关失灵保护现状及存在问题某电厂220KV升压站的运行方式为双母线接线，两条进线、两条出线，双母线间有母联开关。
母线保护配置为深圳南瑞科技的BP-2B型和南瑞继保的RCS915AB型双重化配置，并配有单独的母联保护，该母联保护仅在母线充电时投入，正常运行方式下为退出状态。
该厂使用的母联保护为南京南瑞科技股份有限公司生产的NSR322A型母联保护，母联开关的操作箱为该公司生产的NSR352（1_30）型操作箱。
在该站首次进行母联开关检修时发现，母联#2245开关启动失灵的开关量使用的是母联保护NSR322A的遥信和录波节点，如图一所示：图一但此种接线方式却存在较大的安全隐患，因为该信号类型的节点具有保持功能，一旦母联充电保护（过流或零序保护）动作，该信号节点将一直处于保持状态，在未进行人为复归且定值设置不合理（母联过流动作时间大于失灵启动时间）的情况下，一旦空充母线时存在故障导致母联电流达到失灵定值且达到失灵动作时间、电压闭锁又开放时，母联开关的失灵保护将有误动作的可能，一旦母联保护启动失灵误动作，整个220KV升压站母线上的开关会全部跳闸，将会导致严重的全厂大停电事故，后果不堪设想。
220kV变电站的继电保护的常见故障处理摘要: 继电保护是通过装置反映电力系统元件的不正常和故障信号，动作于发信号和跳闸，能迅速、正确隔离电力系统发生的各种故障，避免大面积地区停电事故，确保电力系统安全、稳定运行。
本文就220kv变电站继电保护工作的常见故障及解决措施进行了探讨,以供同仁参考。
关键词:变电站；继电保护；故障处理一．前言电力变压器是电力系统中十分重要的供电设备,它的故障将对供电可靠性和系统的正常运行带来严重的影响。
同时大容量的电力变压器也是十分贵重的设备, 因此必须根据变压器的容量和重要程度考虑装设性能良好、工作可靠的继电保护装置。
应依据变压器的运行现象和数据，对变压器的运行状态进行分析，发生异常情况，及时采取有效措施，消除隐患，提高变压器运行的安全性和可靠性，保障用户的电力供应。
二．变压器运行及继电保护（1）异常运行状态变压器的异常运行方式主要是外部短路和过负荷引起的过的过电流、不允茚由面刚氏和温度升高等，根据工作情况及异常运行方式，变压器—般应装设以下几种保护：①气体保护：防御变压器邮箱内部故障和油面的降低，瞬时作用于信号式跳闸；②差动保护和电流速断保护：防御变压器的内部故障和引出线的相间短路、接地短路瞬时作用于跳闸；③过流继电保护：防御外部短路引起的过电流并作为上述保护的后备保护，带时限动作用于跳闸；④过负荷保护：防御因过载而引起的过电流，这种保护只有在变压器确实有可能过载时才装设，—般作用于信号；⑤温度信号：监视变压器温度升高和油；余z-0系统的故障并作用于信号。
为防止发生故障将给电力线路的正常运行带来严重影响，所以应该装设相应过流继电保护装置。
三．电力电压器继电保护安全运行措施（1）继电保护装置检验应注意的问题。
在继电保护装置检验过程中必须注意：将整组试验和电流回路升流试验放在本次检验最后进行，这两项工作完成后，严禁再拔插件、改定值、改定值区、改变二次回路接线等工作网。
电流回路升流、电压回路升压试验，也必须在其它试验项目完成后最后进行。
变电站 220kV双母差、双失灵保护技术改造摘要：目前对于变电站的改造也在一步步的加快，从而变电站的稳定性得到了快速的提升，为了保证电网安全稳定运行，就需要一个安全性、可靠性、灵敏性和高效率的母差保护系统。
从而使整个区域电网的安全稳定运行。
目前我国的电力部门都着手对220kV和220kV以上的母线进行双重化的保护技术，要求每条母线都用两套包括失灵保护功能的母线差动保护措施。
但是基于我国多数地区的母差保护装置已经老化，到了使用年限的要求。
这就要求在变电站220kV双母差、双失灵保护技术上进行改造分析。
关键词：变电站；双母差；双失灵；保护技术；改造措施当前我国社会经济到达快速的发展状态，电力系统也随之有着持续的进步。
电力系统中的母差保护系统占据着关键的作用因素，在电网中广泛应用过的母联电流比的各级性能，经过各发电单位和供电单位的多年电网运行中的经验产生了一定的总结。
结论普遍认为在适应母线运行方式、故障类型、过渡电阻等方面，要按分相电流差动原理构成的比率制动式母差保护效果进行运行。
本文对变电站220kV双母差、双失灵保护技术改造进行探讨。
1.针对双母差失灵保护技术改造的思路220kV母差失灵保护改造的过程中，会涉及到很多的设备共同进行。
工作的危险系数较大，施工时间会较长，是一个较为复杂的过程。
在相关技术人员在施工之前要做好注意事项的总结，分析危险点以及相关的解决措施。
首先在做好接线前的准备工作，在停电之前对220kV各个间隔按照施工的图纸进行放置保护屏，设置好母差失灵屏的失灵启动装置、跳闸回路的电缆。
在各220kV间隔开关停电时，对其各个间隔保护进行调试和改造，然后退出母差失灵保护装置二，解开保护一，对保护二的启动失灵后进行跳闸后二次接入线，在母差失灵保护二屏中接入保护二，然后启动该回路，对启动回路和跳闸回路进行试验，确认保护元件安装正确，试验完毕后投入母差失灵保护二。
再次退出母差失灵保护以，把保护一和母差失灵保护一屏后再对启动该回路，对该间隔回路和跳闸回路进行试验，对其中的电流电源启动原件和保护原件进行确认，投入保护一的电流判断数据。
220kV变电站中220kV失灵保护及回路剖析电网发生故障是断路器拒绝动作，即断路器失灵，将导致事故扩大，甚至是系统稳定性遭到破坏。
因此当断路器绝动时，导致切除故障时间过长，严重影响电网稳定水平，对此，应装设断路器失灵保护，用较短的时限动作于连接在同一母线（电气连接）上的其他相关的断路器来切除故障，使停电范围限制在最小。
本文就对失灵保护及启动回路进行分析。
1 失灵保护的原理220kV变电站失灵保护主要包括220kV线路开关失灵保护、主变220kV侧开关失灵保护、220kV母联开关失灵保护、220kV 母差保护的失灵出口回路。
这些保护的装置种类有很多种，但其动作原理和保护回路确是大同小异。
（1）线路（或主变220kV侧）开关的失灵保护由线路保护（对于主变220kV侧开关失灵保护则由主变电气量保护或220kV 母线差动保护）跳闸出口启动，经失灵保护相应的电流继电器判别（电流是否大于失灵启动电流定值），若相应电流继电器同时动作，则判断为开关动作失灵，失灵保护随即动作，用于启动母线差动保护的失灵出口（或直接出口跳主变其他侧开关）。
以PSL631线路保护为例，一般线路开关的失灵启动逻辑如图1所示。
为了增加启动失灵的可靠性，失灵保护装置还会采用一些其他措施。
如PSL631就加入了零序启动元件和突变量启动元件作为失灵启动的条件之一。
（2）线路（或主变）失灵启动母差失灵出口回路，母差失灵出口回路会根据相应开关母线刀闸所在位置自动判别开关所在母线，再经相应母线的复合电压闭锁，第一延时跳母联开关，第二延时跳相应母线上所有设备。
只是对于主变220kV侧开关，失灵启动开入的同时，往往会开放母差保护的复合电压闭锁。
其逻辑（以BP2B母差保护为例）如图2所示：2 案例分析（1）线路开关失灵如图3所示，①线路A故障跳闸，乙站侧线路保护动作，跳开线路A乙站侧开关；甲站侧线路保护动作跳线路A甲站侧开关，若该开关失灵拒动，以BP-2B母差保护为例（下同），母差将判断为区外故障，不会动作，但线路A开关失灵保护会启动母差的失灵出口逻辑，此时母差保护通过开关母线刀闸所在位置自动判别开关在Ⅱ母线运行，同时线路A所在Ⅱ母线复合电压闭锁开放，于是Ⅱ母失灵出口启动，第一延时跳开Ⅰ、Ⅱ段母联开关，第二延时跳开Ⅱ母线上其他设备，切除故障。
220kV母差失灵保护改造方法摘要：主要介绍220kV母线失灵改造的方法，详细讲述了母差失灵保护更换其二次回路的实现方法，设备停电方式，改造过程中的风险控制及其注意事项。
并按目前对母线保护装置的最新配置要求，通过对220kV母差失灵保护改造的难点重点进行分析，结合实际工作经验，提出行之有效的改造方法。
关键词：母差失灵保护；CT极性；失灵回路1 前言随着继电保护微机化，许多220kV变电站的220kV母线保护原均为电磁继电器型、集成型的母线保护经近十多年的运行，设备老化严重，缺陷和弊端日益明显。
而且南网十项重点反措要求更换运行10年及以上220kV及以上的母线保护，2007年底前要求全部更换为微机保护；《广东电网2007年继电保护反措》有要求，220kV及以上母线保护应采用双重化保护配置。
所以，220kV母线保护改造势在必行，由于其回路较为复杂，改造风险大，改造方法方式没有一个定性的要求，下面对改造过程中会出现的问题进行分析，提出安全可靠的改造方法。
2 母差失灵保护改造的相关回路及其特殊性220kV母差失灵保护改造主要需要完善的二次回路主要有如下七个方面（如图1所示）：①母线保护装置电源的接入；②至后台信号回路的完善；③电压回路的接入；④刀闸位置（母联间隔则采用开关位置）的接入；⑤跳闸回路的接入（主变间隔还有联跳主变三侧的回路）；⑥失灵启动回路的接入（主变间隔还有失灵启动解除220kV母线复合电压回路）；⑦电流回路的接入。
在完善新母线保护二次回路的过程中，原母线保护要求一直保持运行，所以，设备不停电前只能完成如下工作：新220kV母线屏立屏；完成单机调试；二次回路电缆施放；母线保护装置电源的接入；至后台信号回路的完善；母线交流电压回路接入，因为电压回路只需并接入系统，不需设备停电。
图1 母线保护装置二次需接入回路简化图考虑改造中的母差失灵保护因其特殊性，无法同时做所有断路器的传动，需各支路断路器分别停电（可用旁代路的方式）接入并作单路传动试验。
220kV变电站全停原因及改进措施的探讨摘要：目前，我国220kV变电站存在诸多方面的问题，对变电站的正常运行造成了极大的影响。
要想使变电站在运行方面更具安全性与稳定性，采取科学有效的措施便显得极为重要。
笔者在分析变电站全停事故原因及相关对策的基础上，对双主变并列运行特点及分列运行条件进行了探讨，希望以此使220kV变电站实现安全稳定运行。
关键词：220kV变电站；全停原因；改进措施引言目前，我国电网虽已向大电网、特高压方向发展，但220kV变电站仍然是地方电网中比较重要的枢纽变电站，承担着地区电能输送及城市的供电任务。
若220kV变电站发生全停事故，将会对电网的安全、稳定运行构成一定的威胁。
为了保证220kV变电站的安全性及稳定性，对引起变电站全停事故的可能原因进行分析，并落实相关有效措施便显得极为重要。
这样，才能够使220kV变电站在运行上更具精益化，进而保证供电的可靠性及有效性。
1.变电站全停事故原因及相关措施分析1.1直流系统故障及相关措施变电站直流系统主要为变电站的继电保护装置、自动装置、开关操作机构等提供电源。
运行中直流系统出现故障或交流系统串入直流系统，就会引起变电站全停的事故[1]。
如果220kV变电站直流系统运行过程中，若蓄电池总熔丝发生熔断状况，此时直流母线就只能通过整流装置对其供电。
基于此种情况下，若系统发生短路现象，变电站的交流电压发生很大的变化，由于受交流电压变化原因的影响，直流母线控制系统的工作便会受到巨大影响，此时保护或开关可能不正确动作，甚至可能发生越级跳闸，进而导致变电站发生停电事故。
另外，若重要直流支路的熔丝发生熔断，当发生故障时，也会使变电站发生停电范围扩大的故障[2]。
对于上述问题，可通过加装在线监测装置，对蓄电池的工作状态进行监视，及时发现蓄电池总熔丝的熔断现象。
但也可能发生在线监测装置失灵的状况。
为了避免这一类状况的发生，变电运维人员在日常的巡视检查工作中，应充分做好日常监测及管理工作。
220kV母差失灵保护运行中存在问题及改进措施
【摘要】由于人们对于电力的需求与依赖，需要确保用电的稳定性，而电网工作中存在着很多不确定因素影响到供电的稳定性，220kV母差失灵保护运行问题就是其中的一项，导致母差失灵保护正确率偏低，只有解决了存在的问题，才能发挥出良好的保护功能，促进配电系统的安全运行。
【关键词】220kV母差失灵保护；运行；问题；改进措施
0.引言
220kV母差保护主要分为母差保护和失灵保护，虽然这两种保护的用途不同，但是在进行动作后比较相似，更是相互依赖，通过对我国各网的统计调查分析，发现母差失灵保护动作的正确率非常低，完全发挥不出保护作用，面对这样的情况，相关部门必须给予重视，及时解决母差失灵保护正确率问题。
1.220kV母差失灵保护运行中存在的问题
1.1保护误动故障
在220kV母差失灵保护运行中，保护误动一直是较为严重的问题，由于母差失灵保护会做出动作，工作人员会通过母差失灵保护动作做出相应判断，如果出现保护误动，会给工作人员发出错误的保护动作，导致工作人员进行不正确的应对工作，进而引起不必要的麻烦，而我国各地区电网目前保护误动出现的频率非常高，通过我国相关数据显示，我国各地区在2004-2005年发生220kV母差失灵保护误动发生率达到80%，这明确的显示出保护误动问题的严重性与发生率极高的问题，如工作人员不对此问题给予高度重视并及时进行处理，无法保证220kV母差失灵保护的正常运行[1]。
1.2电压闭锁元件失压故障
在220kV母差失灵保护运行中，如果出现电压闭锁元件失压的情况，会导致失灵保护无法进行闭锁，进而起不到保护作用，达不到保护的效果，这种问题的产生对于失灵保护非常不利，而产生这种问题的主要原因是工作人员在听到故障告警回路警告时，没有及时解决，对此问题没有重视，导致技术员无法及时赶到对问题了解并解决，进而导致故障的严重化，因此，必须对电压闭锁元件失压的问题进行解决[2]。
1.3本母线故障
在220kV母差失灵保护运行中，本母线故障属于常见问题，如果出现一条母线发生故障，随即母联的开关会跳开，导致其他母线发生故障，最后发生保护系统瘫痪，无法正常完成保护工作[3]。
这种障的产生是由于没有对本母线进行
安装相继故障延时动做回路装置，对本母线没有进行基本的保护，促使本母线极容易发生故障，造成母差失灵保护无法正常运行。
2.220kV母差失灵保护运行中问题的改进措施
2.1保护误动改进
在面对保护误动障碍时，可以使用出口回路与闭锁进行防止，这是非常有效的防范措施，此时，母差保护与失灵保护可以共同使用电压闭锁元件，而对闭锁元件进行定值时，必须按照失灵保护的具体要求进行制定，不可以随意对闭锁元件进行定值，须按照具体要求进行定值，根据对我国南网的调查发现，南网在最近几年内曾发生多起由于工作人员没有正确的对压板进行操作导致电压闭锁元件停运的现象，致使失灵保护没有闭锁，因此，需要对工作人员进行严格选拔，明确工作人员的工作规程，并要求工作人员在进行工作时使用正确的操作方法，不可投机取巧不按正确的操作步骤进行操作，使用简单的操作方法操作。
另外，在现场保护中可以安装相电流元件，当母差失灵保护误动时，相电流元件本身可以判断，做出正确的判断动作，也起到保护作用，进而不阻碍母差失灵保护的运行，避免出现保护误动的情况，促进220kV母差失灵保护的正常运行[4]。
2.2电压闭锁元件失压改进
想要避免发生电压闭锁元件失压的情况，需要对电压闭锁元件安装故障告警回路，由于故障告警回路可以及时告警电压闭锁元件的失压，工作人员可以及时对电压闭锁元件进行处理，避免发生由于电压闭锁元件失压时间过长，致使失灵保护失去闭锁，保护工作无法正常运行[5]。
同时，为避免这种情况的产生，需要相关部门对工作人员严格管理，要求工作人员在工作时对电压闭锁元件定时检查，在检查时，要求工作人员具备良好的专业知识与工作经验，对电压闭锁元件有全面的了解，如发现问题要及时向相关人员报告，进而及时对问题进行处理，保证失灵保护的正常运行。
2.3本母线故障改进
在220kV母差失灵保护运行中，由于本母线故障的频繁发生，需要工作人员对此给予重视，想要解决本母线故障，需要对本母线进行相继故障延时动作回路设置，进而起到对本母线保护的作用，相继故障延时动作回路需要安装时间元件，同时，还需要安装相间低电压与零序闭锁元件，此回路装置的安装有利于及时了解本母线状况，并保证所有的电压元件都可以避开出现故障的一个母线，并经系统反映到本母线所在的电压上，进而与闭锁保护进行相靠，达到本母线的正常运行，对本母线进行良好的保护，而在对相继故障延时动作回路的安装时可以与母差失灵保护共同使用一组电压闭锁元件，如发生不适宜的情况，可以把此回路与母差失灵保护分开使用电压闭锁元件，避免出现由于统一定值而导致故障的相通性，例如，当相继故障延时动作回路发生故障时，由于共有一组电压闭锁元件，导致母差失灵保护出现故障，进而无法进行正常运行[6]。
因此，在对本母线改进时，需要对本母线目前的状况进行了解，再根据本母线的基本状况进行全
面改进，争取解决本母线故障问题，保证220kV母差失灵保护的正常运行，并达到良好的运行效果。
3.总结
通过以上的分析，可以看出，母差失灵保护问题较多，必须解决这些问题，技术人员在此过程中必须做到对工作认真负责，操作过程中严格按照操作步骤进行，不仅要达到硬件齐全，在软件上也不能落后，硬件主要指的是设施安装的齐全，软件指的是技术人员能力保证，只有硬件与软件的全面保障，才能达到母差失灵保护正常运行，促使电网良好发展不产生故障，给人们生活带来困扰。
