ch1-半导体光电材料的基本性质

半导体材料的特性和应用半导体材料是一类具有特定电学特性的材料，其在电导率方面介于导体和绝缘体之间。

半导体材料的电导率受温度、光照等外部条件影响较大，因此在实际应用中具有广泛的用途。

本文将介绍半导体材料的几种主要特性和应用。

特性1. 负导性半导体材料的电导率随温度升高而变化，且通常会随温度的上升而下降，这种负导性是半导体材料的典型特征之一。

2. 光电导性一些半导体材料在受到光照的作用下，电导率会发生变化，产生光电导性，这种特性被广泛应用在光敏元件中。

3. 半导体衍射在晶体结构中，半导体材料由于晶格结构的存在，会产生衍射现象，这种衍射特性对于半导体材料的物理性质研究具有重要意义。

4. 良好的热稳定性相比金属材料，半导体材料具有较好的热稳定性，能够在高温环境下稳定工作，这使得半导体材料在高温应用中得到广泛应用。

应用1. 电子器件半导体材料在电子器件中起着重要作用，例如半导体二极管、晶体管等，这些器件在通信、计算机等领域中得到广泛应用。

2. 光电器件半导体材料具有光电导性，因此在光电器件中得到应用，如太阳能电池、光电探测器等，利用半导体材料的光电性能实现能量转换和信号检测。

3. 激光器半导体材料在激光器件中扮演关键角色，激光二极管利用半导体材料的特性产生激光，广泛应用于通信、医疗等领域。

4. 光伏发电半导体材料的光电导性使其成为光伏发电的基础材料，利用光照能直接转化为电能，广泛应用于可再生能源领域。

结语半导体材料具有独特的特性和广泛的应用领域，其在电子、光电等领域发挥着重要作用。

随着科技的不断发展，半导体材料的研究和应用将会更加深入，并为人类创造出更多的科技奇迹。

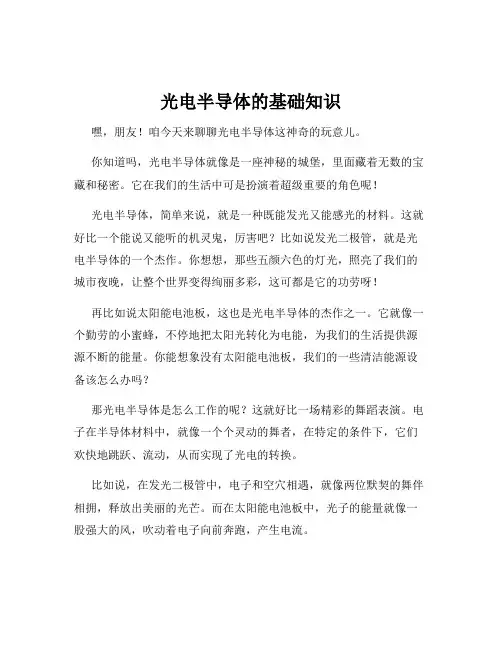

光电半导体的基础知识嘿，朋友！咱今天来聊聊光电半导体这神奇的玩意儿。

你知道吗，光电半导体就像是一座神秘的城堡，里面藏着无数的宝藏和秘密。

它在我们的生活中可是扮演着超级重要的角色呢！光电半导体，简单来说，就是一种既能发光又能感光的材料。

这就好比一个能说又能听的机灵鬼，厉害吧？比如说发光二极管，就是光电半导体的一个杰作。

你想想，那些五颜六色的灯光，照亮了我们的城市夜晚，让整个世界变得绚丽多彩，这可都是它的功劳呀！再比如说太阳能电池板，这也是光电半导体的杰作之一。

它就像一个勤劳的小蜜蜂，不停地把太阳光转化为电能，为我们的生活提供源源不断的能量。

你能想象没有太阳能电池板，我们的一些清洁能源设备该怎么办吗？那光电半导体是怎么工作的呢？这就好比一场精彩的舞蹈表演。

电子在半导体材料中，就像一个个灵动的舞者，在特定的条件下，它们欢快地跳跃、流动，从而实现了光电的转换。

比如说，在发光二极管中，电子和空穴相遇，就像两位默契的舞伴相拥，释放出美丽的光芒。

而在太阳能电池板中，光子的能量就像一股强大的风，吹动着电子向前奔跑，产生电流。

要理解光电半导体，我们还得知道一些关键的概念，比如能带结构。

这就好像是一座大楼的楼层布局，不同的楼层有着不同的功能和限制。

导带和价带就像是高层和底层，电子要从价带跳到导带，才能发挥出神奇的光电作用。

还有半导体的掺杂，这就像是给一道菜加调料。

适量的掺杂可以让半导体的性能变得更加出色，就像恰到好处的调料能让菜肴更加美味一样。

光电半导体的应用那可真是广泛得让人惊叹！从我们日常用的手机屏幕、电脑显示器，到医疗设备中的激光治疗，再到航空航天领域的精密仪器，哪一个能离得开它？你想想，如果没有光电半导体，我们的手机屏幕可能还是那种模糊不清的黑白屏，哪有现在这么清晰亮丽的色彩和高清的画质？没有它，医生在治疗疾病时可能也会缺少很多先进的手段，那得多可怕呀！总之，光电半导体就像是一位默默奉献的超级英雄，虽然它不常出现在我们的视野中，但却在背后为我们的生活带来了巨大的改变和便利。

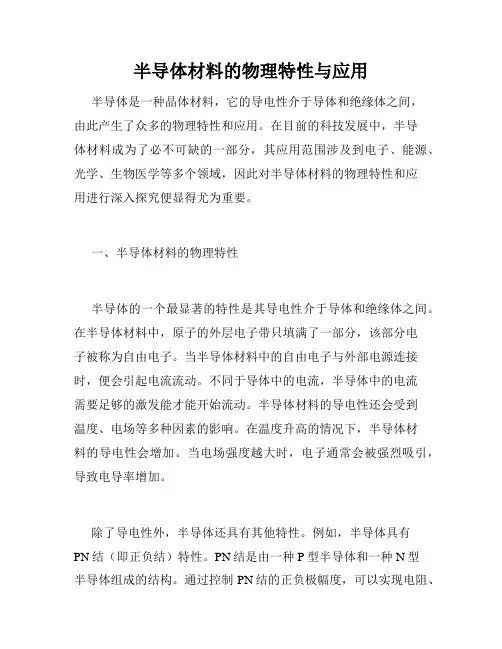

半导体材料的物理特性与应用半导体是一种晶体材料，它的导电性介于导体和绝缘体之间，由此产生了众多的物理特性和应用。

在目前的科技发展中，半导体材料成为了必不可缺的一部分，其应用范围涉及到电子、能源、光学、生物医学等多个领域，因此对半导体材料的物理特性和应用进行深入探究便显得尤为重要。

一、半导体材料的物理特性半导体的一个最显著的特性是其导电性介于导体和绝缘体之间。

在半导体材料中，原子的外层电子带只填满了一部分，该部分电子被称为自由电子。

当半导体材料中的自由电子与外部电源连接时，便会引起电流流动。

不同于导体中的电流，半导体中的电流需要足够的激发能才能开始流动。

半导体材料的导电性还会受到温度、电场等多种因素的影响。

在温度升高的情况下，半导体材料的导电性会增加。

当电场强度越大时，电子通常会被强烈吸引，导致电导率增加。

除了导电性外，半导体还具有其他特性。

例如，半导体具有PN结（即正负结）特性。

PN结是由一种P型半导体和一种N型半导体组成的结构。

通过控制PN结的正负极幅度，可以实现电阻、电容的调制。

还有，半导体的能带结构也是一个重要的特性。

能带结构是指半导体的所有电子都被分为两个能级：价带和导带。

这两个带之间的间隔成为带隙。

当电子处于价带中时，它们被束缚在原子中，这样电子就无法去做其他的事情。

但是当电子被加热或激发时，它们便可以跳到导带中，就可以开始与外界交互。

二、半导体材料的光电特性半导体材料具有独特的光电特性，利用这些特性可以让半导体发挥更多的功效。

半导体材料受到光照时，会发生光电效应。

光电效应是指半导体材料受到光照后，电子和空穴被激发，形成电流。

这种光电效应被广泛应用于太阳能电池、光电传感器和光通信等领域。

太阳能电池是一种用于转换太阳能为电能的设备，其中最重要的材料是半导体材料。

半导体材料使用光电效应，将太阳能转换为电流，因此太阳能电池可以为人们提供清洁能源。

近年来，太阳能电池的应用范围不断扩大，已经大规模地应用于建筑和交通等领域。

半导体的光学性质如果用适当波长的光照射半导体,那么电子在吸收了光子后将由价带跃迁到导带，而在价带上留下一个空穴，这种现象称为光吸收。

半导体材料吸收光子能量转换成电能是光电器件的工作基础。

光垂直入射到半导体表面时，进入到半导体内的光强遵照吸收定律：()01x x I I r e α-=-式中，x I 表示距离表面x 远处的光强；0I 为入射光强；r 为材料表面的反射率；α为材料吸收系数，与材料、入射光波长等因素有关.1 本征吸收半导体吸收光子的能量使价带中的电子激发到导带，在价带中留下空穴，产生等量的电子与空穴，这种吸收过程叫本征吸收.要发生本征光吸收必须满足能量守恒定律,也就是被吸收光子的能量要大于禁带宽度g E ,即g h E ν≥，从而有：00 1.24g g g E h hc E m eV E νλμ≥⇒≤=⋅其中h 是普朗克常量，ν是光的频率．c 是光速，ν0：材料的频率阈值，λ0：材料的波长阈值，下表列出了常见半导体材料的波长阀值。

几种重要半导体材料的波长阈值电子被光激发到导带而在价带中留下一个空穴，这种状态是不稳定的，由此产生的电子、空穴称为非平衡载流子。

隔了一定时间后，电子将会从导带跃迁回价带,同时发射出一个光子，光子的能量也由上式决定，这种现象称为光发射。

光发射现象有许多的应用,如半导体发光管、半导体激光器都是利用光发射原理制成的,只不过其中非平衡载流子不是由光激发产生，而是由电注入产生的。

发光管、激光器发射光的波长主要由所用材料的禁带宽度决定，如半导体红色发光管是由GaP 晶体制成，而光纤通讯用的长波长（1。

5μm ）激光器则是由Ga x In 1-x As 或Ga x In 1-x As y P 1—y 合金制成的。

2非本征吸收非本征吸收包括杂质吸收、自由载流子吸收、激子吸收和晶格吸收等.2.1杂质吸收杂质能级上的电子(或空穴）吸收光子能量从杂质能级跃迁到导带（空穴跃迁到价带)，这种吸收称为杂质吸收。

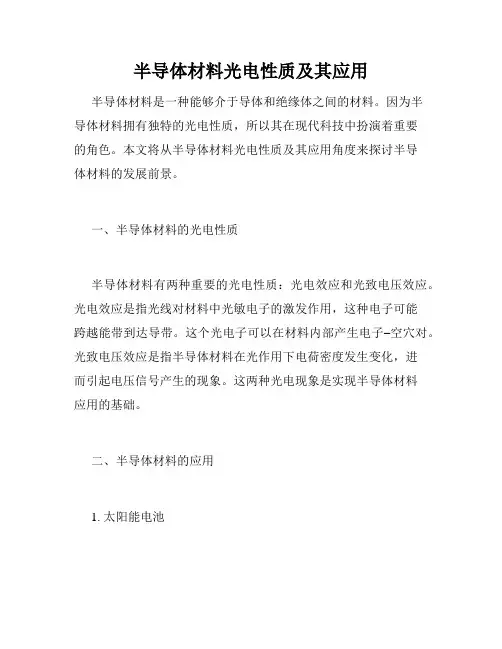

半导体材料光电性质及其应用半导体材料是一种能够介于导体和绝缘体之间的材料。

因为半导体材料拥有独特的光电性质，所以其在现代科技中扮演着重要的角色。

本文将从半导体材料光电性质及其应用角度来探讨半导体材料的发展前景。

一、半导体材料的光电性质半导体材料有两种重要的光电性质：光电效应和光致电压效应。

光电效应是指光线对材料中光敏电子的激发作用，这种电子可能跨越能带到达导带。

这个光电子可以在材料内部产生电子–空穴对。

光致电压效应是指半导体材料在光作用下电荷密度发生变化，进而引起电压信号产生的现象。

这两种光电现象是实现半导体材料应用的基础。

二、半导体材料的应用1. 太阳能电池太阳能电池是利用光电效应把太阳光转化为电能的工具，而半导体材料就是太阳能电池制造的核心材料。

目前市面上使用的太阳能电池主要有硅太阳能电池和镓组元太阳能电池。

硅材料易于制造和加工，所以成本比较低。

而镓组元太阳能电池效率较高，但价格昂贵。

未来随着技术的不断发展，太阳能电池的应用领域将更广，由此推动半导体材料的发展。

2. 显示器件LCD液晶屏幕是指用液晶材料将光转换成图像的显示器件。

LCD的中心环节是液晶分子。

现在，LCD液晶屏幕已广泛应用于各种设备中。

半导体材料的光电性质也被广泛应用于是LCD制造中，在液晶屏幕中，电场可以改变液晶分子的位置，从而改变光的方向，达到调节亮度和对比度的目的。

3. LED照明LED照明是指采用半导体材料来制造电子半导体发光二极管作为照明设备。

LED照明具有高效节能、长寿命、低热量等特点。

LED照明是节约能源的绿色照明方式，它的应用可控制能耗，降低碳排放，具有广泛的市场前景。

4. 半导体激光器半导体激光器是一种电闫激光器，其核心部分是半导体材料，在电流作用下产生相干光。

半导体激光器因其小型、高度重现性及低功率消耗而被广泛应用于无线通信和医疗领域。

三、总结半导体材料的光电性质和应用已经成为了现代科技的核心内容之一，其在电子能源、光电信息、生命医学诊断等领域都有着广泛的用途。

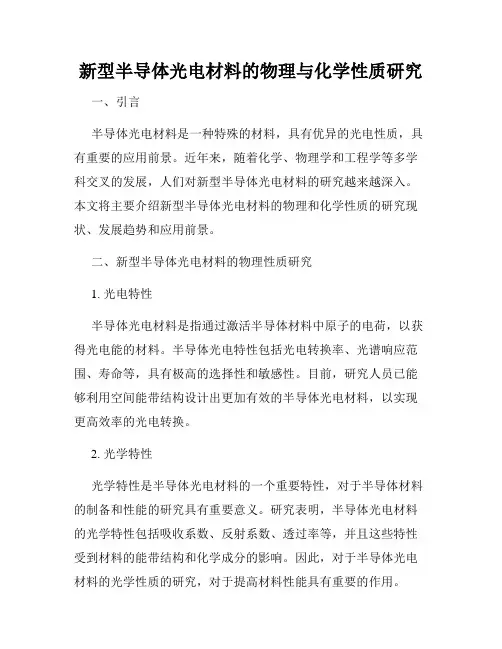

新型半导体光电材料的物理与化学性质研究一、引言半导体光电材料是一种特殊的材料，具有优异的光电性质，具有重要的应用前景。

近年来，随着化学、物理学和工程学等多学科交叉的发展，人们对新型半导体光电材料的研究越来越深入。

本文将主要介绍新型半导体光电材料的物理和化学性质的研究现状、发展趋势和应用前景。

二、新型半导体光电材料的物理性质研究1. 光电特性半导体光电材料是指通过激活半导体材料中原子的电荷，以获得光电能的材料。

半导体光电特性包括光电转换率、光谱响应范围、寿命等，具有极高的选择性和敏感性。

目前，研究人员已能够利用空间能带结构设计出更加有效的半导体光电材料，以实现更高效率的光电转换。

2. 光学特性光学特性是半导体光电材料的一个重要特性，对于半导体材料的制备和性能的研究具有重要意义。

研究表明，半导体光电材料的光学特性包括吸收系数、反射系数、透过率等，并且这些特性受到材料的能带结构和化学成分的影响。

因此，对于半导体光电材料的光学性质的研究，对于提高材料性能具有重要的作用。

三、新型半导体光电材料的化学性质研究1. 材料成分半导体光电材料的化学成分广泛，包括硼化物、碳化物、氮化物、氧化物和卤化物等。

不同化学成分对半导体光电材料的电学和光学性质影响不同，因此对不同化学成分的材料进行深入研究是十分必要的。

2. 结构特性半导体光电材料的结构特性对其性能的影响非常大。

通过化学合成等方法，可以调控半导体光电材料的结构特性，进而影响其光学和电学性质。

目前，人们正在研究利用纳米材料和量子点等结构特性，提高半导体光电材料的性能。

四、新型半导体光电材料的应用前景半导体光电材料具有广泛的应用前景，包括太阳能电池、光电探测器、LED等。

其中，太阳能电池是半导体光电材料最为重要的应用之一，从长远看具有很大的市场潜力。

另外，半导体光电材料作为一种新型材料，还有很多未被应用的领域，例如传感器、生物医学和信息存储等领域，都具有非常大的应用前景。

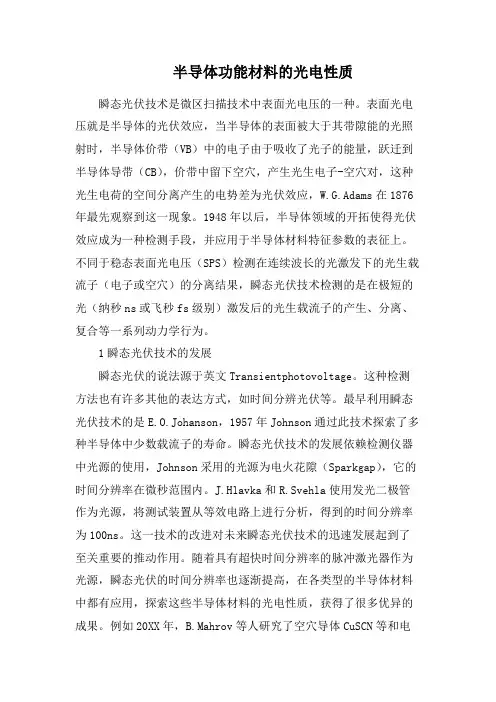

半导体功能材料的光电性质瞬态光伏技术是微区扫描技术中表面光电压的一种。

表面光电压就是半导体的光伏效应，当半导体的表面被大于其带隙能的光照射时，半导体价带（VB）中的电子由于吸收了光子的能量，跃迁到半导体导带（CB），价带中留下空穴，产生光生电子-空穴对，这种光生电荷的空间分离产生的电势差为光伏效应，W.G.Adams在1876年最先观察到这一现象。

1948年以后，半导体领域的开拓使得光伏效应成为一种检测手段，并应用于半导体材料特征参数的表征上。

不同于稳态表面光电压（SPS）检测在连续波长的光激发下的光生载流子（电子或空穴）的分离结果，瞬态光伏技术检测的是在极短的光（纳秒ns或飞秒fs级别）激发后的光生载流子的产生、分离、复合等一系列动力学行为。

1瞬态光伏技术的发展瞬态光伏的说法源于英文Transientphotovoltage。

这种检测方法也有许多其他的表达方式，如时间分辨光伏等。

最早利用瞬态光伏技术的是E.O.Johanson，1957年Johnson通过此技术探索了多种半导体中少数载流子的寿命。

瞬态光伏技术的发展依赖检测仪器中光源的使用，Johnson采用的光源为电火花隙（Sparkgap），它的时间分辨率在微秒范围内。

J.Hlavka和R.Svehla使用发光二极管作为光源，将测试装置从等效电路上进行分析，得到的时间分辨率为100ns。

这一技术的改进对未来瞬态光伏技术的迅速发展起到了至关重要的推动作用。

随着具有超快时间分辨率的脉冲激光器作为光源，瞬态光伏的时间分辨率也逐渐提高，在各类型的半导体材料中都有应用，探索这些半导体材料的光电性质，获得了很多优异的成果。

例如20XX年，B.Mahrov等人研究了空穴导体CuSCN等和电子导体TiO2等的瞬态光伏，分析得知不同的半导体类型（空穴或电子导体）导致了电荷注入方式不同。

在利用瞬态光伏技术作为研究手段的工作中，德国Th.Dittrich研究小组获得了令人瞩目的成绩。

半导体材料硅的基本性质一•半导体材料1.1固体材料按其导电性能可分为三类：绝缘体、半导体及导体，它们典型的电阻率如下:樂柯Eg啤j图1典型绝缘体、半导体及导体的电导率范围1.2半导体又可以分为元素半导体和化合物半导体，它们的定义如下：元素半导体：由一种材料形成的半导体物质，如硅和锗。

化合物半导体：由两种或两种以上元素形成的物质。

1）二元化合物GaAs —砷化傢SiC —碳化硅2）三元化合物AlGa 11AS —砷化傢铝Alin 11 As —砷化铟铝1.3半导体根据其是否掺杂又可以分为本征半导体和非本征半导体，它们的定义分别为：本征半导体：当半导体中无杂质掺入时，此种半导体称为本征半导体。

非本征半导体：当半导体被掺入杂质时，本征半导体就成为非本征半导体。

1.4掺入本征半导体中的杂质，按释放载流子的类型分为施主与受主，它们的定义分别为：施主：当杂质掺入半导体中时，若能释放一个电子，这种杂质被称为施主。

如磷、砷就是硅的施主。

受主：当杂质掺入半导体中时，若能接受一个电子，就会相应地产生一个空穴，这种杂质称为受主。

如硼、铝就是硅的受主。

图1.1 （a）带有施主（砷）的n型硅（b）带有受主（硼）的型硅1.5掺入施主的半导体称为N型半导体，如掺磷的硅。

由于施主释放电子，因此在这样的半导体中电子为多数导电载流子（简称多子），而空穴为少数导电载流子（简称少子）。

如图1.1所示。

掺入受主的半导体称为P型半导体，如掺硼的硅。

由于受主接受电子，因此在这样的半导体中空穴为多数导电载流子（简称多子），而电子为少数导电载流子（简称少子）。

如图1.1所示。

二.硅的基本性质1.1硅的基本物理化学性质硅是最重要的元素半导体，是电子工业的基础材料，其物理化学性质（300K）如表1所示。

1.2硅的电学性质硅的电学性质有两大特点：一、导电性介于半导体和绝缘体之间，其电阻率约在10-4〜1010• cm二、导电率和导电类型对杂质和外界因素（光热，磁等）高度敏感。

半导体材料与特性半导体材料的能带结构是指能量与电子在材料中的分布关系。

在半导体中，能带被分为价带和导带两个区域，两者之间隔有一段能量差，称为能隙。

在常温下，半导体材料的价带通常被填满电子，而导带则很少或根本没有电子。

当外部条件或施加电场时，导带上能量低于能隙的部分会有电子受激跃迁到导带上，形成电流。

半导体材料的典型特性之一是它的电阻随温度的变化。

在绝大多数的半导体材料中，随着温度的升高，材料的电阻会逐渐减小。

这与材料的导电概念密切相关，因为温度升高会增加材料内部的电子激活能量，使更多的电子能够跃迁到导带上，增加电流。

另一个重要的半导体材料特性是电子的迁移率。

迁移率指的是电子在单位电场下运动的速率。

高迁移率意味着电子能够更快地在材料中传输和移动，从而提高材料的导电性能。

迁移率受到材料内部缺陷、杂质和晶格结构等多种因素的影响。

半导体材料的特性还与掺杂有关。

掺杂是指向半导体材料中引入其他元素或杂质以改变其导电性能。

根据掺杂元素的类型，半导体材料可以分为P型和N型。

在P型半导体中，掺入的杂质元素会产生缺电子的“空穴”，这些空穴负责导电；而在N型半导体中，掺入的杂质元素则会产生额外的自由电子，增加电子浓度，从而提高导电性能。

除了上述特性外，半导体材料还具有很高的电介质常数和较低的热导率。

这些特性使得半导体材料在电子器件制造和集成电路设计中得到广泛应用。

例如，半导体材料可以制备出晶体管和二极管等各种电子器件，其应用范围涵盖了计算机、通信、光电子和能源等领域。

总的来说，半导体材料凭借其独特的特性，在现代科技的发展中发挥了重要的作用。

了解半导体材料与特性，有助于我们理解和应用各种电子器件和技术，以推动科技的进步和创新。
