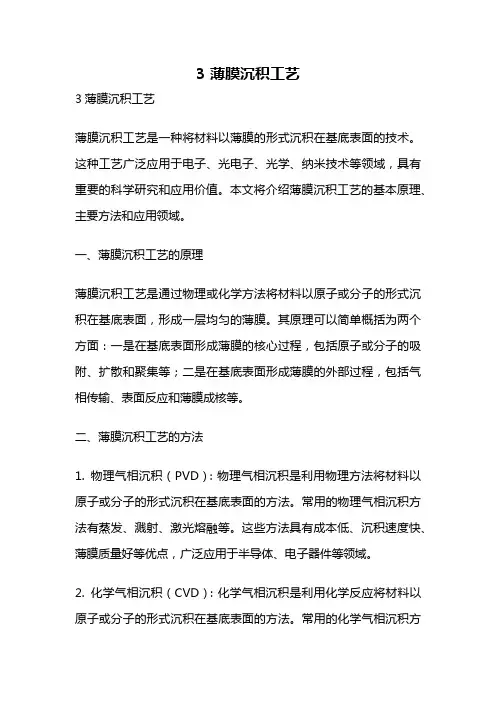

3 薄膜沉积工艺3薄膜沉积工艺薄膜沉积工艺是一种将材料以薄膜的形式沉积在基底表面的技术。
这种工艺广泛应用于电子、光电子、光学、纳米技术等领域,具有重要的科学研究和应用价值。
本文将介绍薄膜沉积工艺的基本原理、主要方法和应用领域。
一、薄膜沉积工艺的原理薄膜沉积工艺是通过物理或化学方法将材料以原子或分子的形式沉积在基底表面,形成一层均匀的薄膜。
其原理可以简单概括为两个方面:一是在基底表面形成薄膜的核心过程,包括原子或分子的吸附、扩散和聚集等;二是在基底表面形成薄膜的外部过程,包括气相传输、表面反应和薄膜成核等。

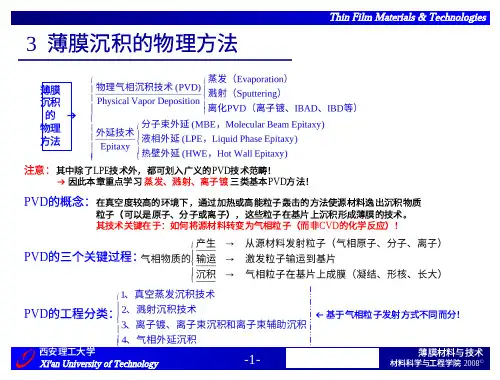

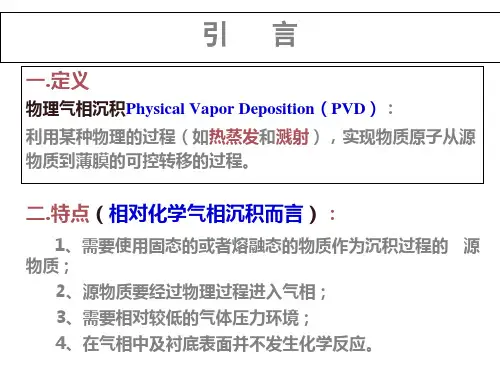

二、薄膜沉积工艺的方法1. 物理气相沉积(PVD):物理气相沉积是利用物理方法将材料以原子或分子的形式沉积在基底表面的方法。
常用的物理气相沉积方法有蒸发、溅射、激光熔融等。
这些方法具有成本低、沉积速度快、薄膜质量好等优点,广泛应用于半导体、电子器件等领域。
2. 化学气相沉积(CVD):化学气相沉积是利用化学反应将材料以原子或分子的形式沉积在基底表面的方法。
常用的化学气相沉积方法有热CVD、等离子体CVD、激光化学气相沉积等。
这些方法具有沉积速度快、薄膜质量好、沉积温度低等优点,广泛应用于光电子、光学器件等领域。
3. 溶液法沉积:溶液法沉积是将溶解了材料的溶液涂覆在基底表面,通过溶剂的挥发或化学反应形成薄膜的方法。
常用的溶液法沉积方法有旋涂法、浸渍法、喷涂法等。
这些方法具有简单易行、成本低等优点,广泛应用于柔性电子、生物医学等领域。
三、薄膜沉积工艺的应用1. 电子器件领域:薄膜沉积工艺在电子器件领域的应用非常广泛,如硅薄膜太阳能电池、有机发光二极管(OLED)、薄膜晶体管(TFT)等。
2. 光学器件领域:薄膜沉积工艺在光学器件领域的应用也非常重要,如反射镜、透镜、滤光片等。
3. 纳米技术领域:薄膜沉积工艺在纳米技术领域的应用也十分广泛,如纳米粒子薄膜、纳米线薄膜等。
总结:薄膜沉积工艺是一种将材料以薄膜的形式沉积在基底表面的技术。
薄膜沉积方法一、引言薄膜沉积方法是一种用于制备薄膜材料的关键技术。
它在电子器件、光学器件、太阳能电池等领域具有广泛的应用。
本文将介绍薄膜沉积方法的原理、分类以及一些常用的技术。
二、薄膜沉积方法的原理薄膜沉积方法是通过将材料原子或分子逐层沉积在基底上,形成具有特定功能和性质的薄膜。
常用的薄膜沉积方法主要有物理气相沉积(PVD)、化学气相沉积(CVD)以及溶液法等。
三、薄膜沉积方法的分类1. 物理气相沉积(PVD)物理气相沉积是利用物理手段将材料蒸发、溅射或者离子轰击后沉积在基底上。
常见的物理气相沉积方法有热蒸发、电子束蒸发、磁控溅射等。
这些方法能够得到高纯度、致密度高的薄膜,但是制备过程中需要高真空环境。
2. 化学气相沉积(CVD)化学气相沉积是利用化学反应将材料原子或分子沉积在基底上。
常见的化学气相沉积方法有热CVD、等离子CVD、低压CVD等。
这些方法能够制备多种材料的薄膜,具有较好的均匀性和控制性。
3. 溶液法溶液法是将溶解有所需材料的溶液倾倒在基底上,通过溶剂的挥发或者化学反应使溶质沉积在基底上。
常见的溶液法有旋涂法、浸渍法、喷雾法等。
这些方法制备简单、成本低,适用于大面积薄膜的制备。
四、常用的薄膜沉积技术1. 热蒸发热蒸发是将材料加热至其沸点,使其蒸发并沉积在基底上。
这种方法适用于蒸发温度较低的材料,如金属薄膜。
2. 磁控溅射磁控溅射是利用高能离子轰击靶材,使其溅射出的原子或分子沉积在基底上。
这种方法能够制备各种材料的薄膜,但需要高真空环境。
3. 化学气相沉积化学气相沉积是通过化学反应将材料原子或分子沉积在基底上。
这种方法可以制备复杂的多层薄膜,并具有较好的控制性和均匀性。
4. 旋涂法旋涂法是将溶解有所需材料的溶液倒在基底上,然后通过高速旋转基底使溶液均匀涂布在基底上。
这种方法适用于制备有机薄膜。
五、总结薄膜沉积方法是制备薄膜材料的重要技术,不同的方法适用于不同的材料和应用领域。
物理气相沉积、化学气相沉积和溶液法是常用的薄膜沉积方法。
薄膜制备总结报告一、引言薄膜制备是一种重要的材料加工技术,广泛应用于电子、光学、医疗等领域。
本报告旨在总结薄膜制备的基本原理和常见方法,以及其应用。
二、薄膜制备的基本原理薄膜是指厚度在纳米到微米级别之间的材料层,其制备基于材料表面上吸附分子或离子的物理或化学反应。
这些反应可以通过不同的方法实现,包括物理气相沉积(PVD)、化学气相沉积(CVD)、溶液法和电化学沉积等。
三、常见的薄膜制备方法1. 物理气相沉积(PVD)物理气相沉积是利用高能量粒子轰击靶材使其释放出原子或分子,并在衬底表面上形成一层薄膜。
该方法包括磁控溅射、电弧离子镀和激光热解等。
2. 化学气相沉积(CVD)化学气相沉积是将一种或多种反应性气体输送到衬底表面上,通过化学反应形成薄膜。
该方法包括低压CVD、大气压CVD和热分解CVD 等。
3. 溶液法溶液法是将溶解了材料的溶液涂覆在衬底表面上,并通过挥发或化学反应形成薄膜。
该方法包括旋涂法、喷雾法和浸渍法等。
4. 电化学沉积电化学沉积是利用电解质中的离子在电场作用下沉积在电极表面形成薄膜。
该方法包括阴极沉积、阳极氧化和电沉积等。
四、应用领域1. 电子领域薄膜制备技术在微电子器件、光伏器件和显示器件中得到广泛应用。
例如,金属氧化物半导体场效应晶体管(MOSFET)和有机发光二极管(OLED)都需要通过薄膜制备技术来实现。
2. 光学领域光学镀膜是一种常见的光学加工技术,可以通过控制不同材料的厚度和折射率来实现对光的反射、透过和吸收。
薄膜制备技术在光学镀膜中发挥着重要作用。
3. 医疗领域生物医学中的诊断和治疗设备需要使用到多种材料,例如生物传感器、人工关节和药物输送系统等。
这些设备中的材料需要具有高度的生物相容性和可控性,薄膜制备技术可以实现对这些材料的精确控制。
五、结论本报告总结了薄膜制备的基本原理和常见方法,并介绍了其在电子、光学和医疗领域中的应用。
随着科技的不断发展,薄膜制备技术将继续得到广泛应用,并为各个领域带来更多新的机遇和挑战。
一.薄膜制备的真空技术基础:薄膜制备方法物理方法:热蒸发法 溅射法 离子镀方法化学方法:电镀方法 化学气相生长法1,气体分子的平均自由程:气体分子在两次碰撞的间隔时间里走过的平均距离。
21d n πλ= d — 气体分子的有效截面直 2,单位面积上气体分子的通量:气体分子对于单位面积表面的碰撞频率。
3,流导:真空管路中气体的通过能力。
分子流气体:流导C 与压力无关,受管路形状影响,且与气体种类、温度有关。
4,真空泵的抽速: p — 真空泵入口处气体压力Q — 单位时间内通过真空泵入口处气体流量5,真空环境划分:低真空> 102 Pa中真空102 ~ 10-1 Pa高真空10-1 ~ 10-5 Pa超高真空< 10-5 Pa低压化学气相沉积:中、低真空(10~ 100Pa );溅射沉积: 中、高真空(10-2 ~ 10Pa );真空蒸发沉积: 高真空和超高真空(<10-3 Pa );电子显微分析: 高真空;材料表面分析: 超高真空。
6,气体的流动状态:分子流状态:在高真空环境下,气体的分子除了与容器壁外,几乎不发生气体分子间的相互碰撞。
特点:气体分子平均自由程大于气体容器的尺寸或与其相当。
(高真空薄膜蒸发沉积系统、各种材料表面分析仪器)粘滞流状态:当气压较高时,气体分子的平均自由程很短,气体分子间的相互碰撞较为频繁。
粘滞流状态的气体流动模式:层流状态:低流速黏滞流所处的气流状态,即气体宏观运动方向与一组相互平行的流线相一致。
紊流状态:高流速黏滞流所处的气流状态,气体不再能够维持相互平行的层状流动模式,而呈现出一种旋涡式的流动模式。
克努森(Knudsen)准数:分子流状态Kn<1过渡状态Kn=1~100粘滞流状态Kn > 1007,旋片式机械真空泵工作原理:玻意耳-马略特定律(PV=C)即:温度一定的情况下,容器的体积和气体压强成反比。
性能参数:理论抽速Sp:单位时间内所排出的气体的体积。
