地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多,为解决建筑高度、结构形式不同引起的不均匀沉降,一般均设置后浇带(或变形缝);设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室,如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前(结构自防水功能暂不能实现)提前进行后浇带局部超前防水施工,实现防水和变形缝的双重功能。
同时地下室施工完成后,便可回填土方,减少深基坑安全隐患,整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点:1 施工方便,容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水,地下室基本不用抽水,而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体,将后浇带剥离出来,通过加厚部位中间设置遇水膨胀止水条,满足不同沉降、伸缩变形,又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖,按照图纸进行机械开挖。
机械开挖土层至设计标高+0.3m,剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土,在一般情况下,后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料,同时根据砂、石的实际含水率调整用水量,所有配制混凝土的材料要称重计量,确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣;基槽边坡采用干硬性的混凝土(其它组分不变,减少用水量),用木抹子拍实整平。
后浇带加强带施工方案1、基础及主楼后浇带施工1、后浇带留设后浇带做法详下图:地下室外墙后浇带大样图地下室顶板及楼板后浇带大样图梁后浇带大样图2、后浇带支模方法地下室筏板后浇带两侧采用快易收口网(又名免拆模板网, 见下图)分隔, 设Ф18钢筋网片支撑, 水平间距300mm, 竖向间距1800mm, 并沿后浇带走向在止水钢板以下设Ф20钢筋斜撑, 间距1000mm, 以防止砼浇筑过程中封闭后浇带的收口网鼓胀破裂。
地下室挡土墙后浇带两侧采用快易收口网分格, 墙模板采用覆膜模板和钢管支撑。
梁板后浇带模板采用钢筋网, 用短钢筋作骨架支撑, 梁内钢筋骨架固定在梁主筋上。
后浇带钢筋随同标高结构安装绑扎。
墙、梁板混凝土浇筑时, 后浇带则用快易收口网进行隔挡。
快易收口网效果展示后浇带部位的模板和脚手架必须设置单独的体系, 此部分模板和脚手架须待后浇带浇筑后强度到达设计要求时才能拆除。
3、后浇带封闭温度后浇带在浇筑混凝土两个月后封闭, 沉降后浇带在主体结构封顶后封闭。
后浇带采用强度等级高一级的微膨胀混凝土捣实, 后浇带养护时间不得少于14d, 施工时应将后浇带两侧之构件妥为支撑, 封浇前必须将两侧的浆膜清理干净, 不密实的混凝土应打去, 将带内的浮渣与杂物清除, 用水冲洗后, 混凝土表面应用纯水泥浆刷浆。
锯豁口快易收口网槽型连接快易收口网上铁固定收口网的钢筋下铁快易收口网示意图4、后浇带的保护浇筑砼时候浇带保护在浇筑底板砼时, 用水冲洗后浇带内的浮浆。
底板后浇带的临时保护措施后浇带空置期间, 为防止杂物、污水进入, 采取以下封闭措施:在底板后浇带上侧砌筑砖带。
砖带与底板面转角处用1:2水泥砂浆抹成圆弧, 上部用胶合板全封闭。
回填土前混凝土墙外侧后浇带的保护措施墙体后浇带处采用砖砌挡土墙进行封闭, 形成一个对混凝土墙后浇带保护墙体后浇带内侧的保护后浇带外侧节点详图墙体后浇带内侧采用胶合板加以全封闭, 以防止杂物落入。

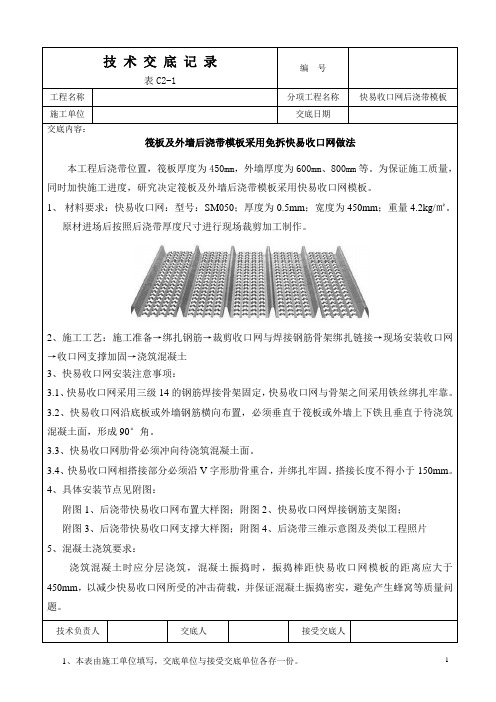

技术交底记录编号表C2-1工程名称分项工程名称快易收口网后浇带模板施工单位交底日期交底内容:筏板及外墙后浇带模板采用免拆快易收口网做法本工程后浇带位置,筏板厚度为450mm,外墙厚度为600mm、800mm等。
为保证施工质量,同时加快施工进度,研究决定筏板及外墙后浇带模板采用快易收口网模板。
1、材料要求:快易收口网:型号:SM050;厚度为0.5mm;宽度为450mm;重量4.2kg/㎡。
原材进场后按照后浇带厚度尺寸进行现场裁剪加工制作。
2、施工工艺:施工准备→绑扎钢筋→裁剪收口网与焊接钢筋骨架绑扎链接→现场安装收口网→收口网支撑加固→浇筑混凝土3、快易收口网安装注意事项:3.1、快易收口网采用三级14的钢筋焊接骨架固定,快易收口网与骨架之间采用铁丝绑扎牢靠。
3.2、快易收口网沿底板或外墙钢筋横向布置,必须垂直于筏板或外墙上下铁且垂直于待浇筑混凝土面,形成90°角。
3.3、快易收口网肋骨必须冲向待浇筑混凝土面。
3.4、快易收口网相搭接部分必须沿V字形肋骨重合,并绑扎牢固。
搭接长度不得小于150mm。
4、具体安装节点见附图:附图1、后浇带快易收口网布置大样图;附图2、快易收口网焊接钢筋支架图;附图3、后浇带快易收口网支撑大样图;附图4、后浇带三维示意图及类似工程照片5、混凝土浇筑要求:浇筑混凝土时应分层浇筑,混凝土振捣时,振捣棒距快易收口网模板的距离应大于450mm,以减少快易收口网所受的冲击荷载,并保证混凝土振捣密实,避免产生蜂窝等质量问题。
技术负责人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。
1附图1、附图2、附图3、1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2附图4、后浇带三维示意图及类似工程照片:1、本表由施工单位填写,交底单位与接受交底单位各存一份。
3。
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多,为解决建筑高度、结构形式不同引起的不均匀沉降,一般均设置后浇带(或变形缝);设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室,如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前(结构自防水功能暂不能实现)提前进行后浇带局部超前防水施工,实现防水和变形缝的双重功能。
同时地下室施工完成后,便可回填土方,减少深基坑安全隐患,整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点:1 施工方便,容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水,地下室基本不用抽水,而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体,将后浇带剥离出来,通过加厚部位中间设置遇水膨胀止水条,满足不同沉降、伸缩变形,又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5。
1.图5.1 操作流程5。
2 操作要点土方开挖,按照图纸进行机械开挖.机械开挖土层至设计标高+0.3m,剩余部分采用人工清土至设计标高。
5。
2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土,在一般情况下,后浇带处基础垫层和地下室底板、承台的垫层一起浇注.现场搅拌混凝土要严格按照设计配合比进行配料,同时根据砂、石的实际含水率调整用水量,所有配制混凝土的材料要称重计量,确保混凝土各组分的重量符合配合比的要求. 垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣;基槽边坡采用干硬性的混凝土(其它组分不变,减少用水量),用木抹子拍实整平。
地下室后浇带超前止水施工工法1 前言随着高层建筑日益增多,为解决建筑高度、结构形式不同引起的不均匀沉降,一般均设置后浇带(或变形缝);设置传统型的后浇带势必将造成后浇带封堵之前雨水、地下水进入地下室,如何在后浇带封堵之前同时满足结构变形与防水的要求是现在高层建筑施工中较为矛盾的问题。
超前止水是在后浇带未浇注之前(结构自防水功能暂不能实现)提前进行后浇带局部超前防水施工,实现防水和变形缝的双重功能。
同时地下室施工完成后,便可回填土方,减少深基坑安全隐患,整体防水效果比较理想。
2 工法特点后浇带超前止水施工工法的特点:1 施工方便,容易操作。
2 在后浇带混凝土封堵施工之前允许不同高度、不同结构型式的建筑产生沉降、温度变形等。
3 增加三道防水措施能使地下室施工后不渗水,地下室基本不用抽水,而采用传统型后浇带地下室施工完成后抽水量很大。
3 适用范围适用于建筑工程因上部结构形式不同、为满足建筑物变形而设置的有不均匀沉降要求的地下室底板后浇带、外壁板后浇带的施工。
4 工法原理结构物在后浇带部分事先进行加厚处理形成一个整体,将后浇带剥离出来,通过加厚部位中间设置遇水膨胀止水条,满足不同沉降、伸缩变形,又能在地下室后浇带灌注前满足止水效果。
5 施工方法及操作要点5.1 操作流程如图5.1。
图5.1 操作流程5.2 操作要点土方开挖,按照图纸进行机械开挖。
机械开挖土层至设计标高+0.3m,剩余部分采用人工清土至设计标高。
5.2.1 垫层处理完成、基底及边坡处理好之后浇注后浇带基础的垫层混凝土,在一般情况下,后浇带处基础垫层和地下室底板、承台的垫层一起浇注。
现场搅拌混凝土要严格按照设计配合比进行配料,同时根据砂、石的实际含水率调整用水量,所有配制混凝土的材料要称重计量,确保混凝土各组分的重量符合配合比的要求。
垫层混凝土浇注之前基底和边坡的标高、坡度、几何尺寸应符合设计要求。
后浇带基础基底垫层采用普通混凝土、平板振动器振捣;基槽边坡采用干硬性的混凝土(其它组分不变,减少用水量),用木抹子拍实整平。

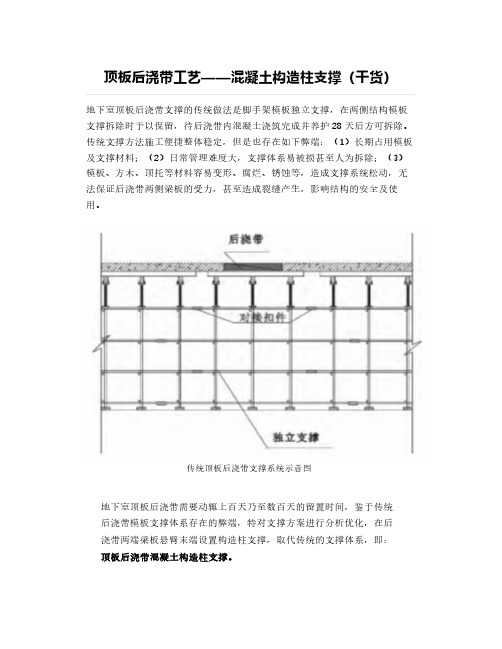

顶板后浇带工艺——混凝土构造柱支撑(干货)地下室顶板后浇带支撑的传统做法是脚手架模板独立支撑,在两侧结构模板支撑拆除时予以保留,待后浇带内混凝土浇筑完成并养护28天后方可拆除。
传统支撑方法施工便捷整体稳定,但是也存在如下弊端:(1)长期占用模板及支撑材料;(2)日常管理难度大,支撑体系易被损甚至人为拆除;(3)模板、方木、顶托等材料容易变形、腐烂、锈蚀等,造成支撑系统松动,无法保证后浇带两侧梁板的受力,甚至造成裂缝产生,影响结构的安全及使用。
传统顶板后浇带支撑系统示意图地下室顶板后浇带需要动辄上百天乃至数百天的留置时间,鉴于传统后浇带模板支撑体系存在的弊端,特对支撑方案进行分析优化,在后浇带两端梁板悬臂末端设置构造柱支撑,取代传统的支撑体系,即:顶板后浇带混凝土构造柱支撑。
顶板后浇带混凝土构造柱支撑效果顶板后浇带混凝土构造柱支撑:在普通梁板模板安装及混凝土浇筑时,同时进行构造柱支撑的施工,在梁板及构造柱支撑达到设计强度后,全部拆除模板支撑,此时后浇带两侧梁板由预设的混凝土构造柱进行支撑。
下面就基于腾越建筑的实例项目,看一看具体施工步骤及要求。
施工步骤及要求①底板浇筑→②构造柱定位放线→③插筋→④梁底开孔→⑤随柱子封模→⑥加固→⑦随顶板一起浇筑混凝土浇筑柱子定位插筋后浇带清理后模板封闭按优化图纸梁上开孔200*200构造柱,离后浇带/梁端部300设置,随柱子一起封模(1)后浇带两侧梁端混凝土构造柱支撑应先在底板上定位,确定混凝土支撑柱的位置在梁端内侧200或300mm处,按布置方案进行放线。
(2)后浇带两侧梁端混凝土构造柱支撑应在地下室结构梁板模板搭设过程中同时搭设加固,并在地下室框架柱混凝土浇筑过程中同时浇筑、养护。
(3)梁端混凝土构造柱支撑搭设时不得将支撑柱与后浇带两侧梁板分离。
(4)后浇带两侧梁端混凝土构造柱在浇筑梁板混凝土时应清理干净柱头的残渣、垃圾等。
(5)地下室顶板模板支撑时应按施工方案整体搭设。
地下室防渗节点标准化做法——地下室底板后浇带
做法说明:
后浇带用于不允许留设变形缝的工程部位。
后浇带应设在受力和变形较小的部位。
后浇带应在两侧混凝土龄期达到42d后再施工。
后浇带应采用补偿收缩混凝土浇筑,其抗渗和抗压等级不应低于两侧混凝土。
后浇带混凝土应一次浇筑,不得留设施工缝;混凝土浇筑后应及时养护,养护时间不少于28d。
工艺流程:
清理底板后浇带内垃圾、抽除后浇带内积水—浇筑底板后浇带混凝土—养护
节点图:
地下底板后浇带防水做法
构造做法:
1、底板混凝土
后浇带位置施工完防水附加层,经验收合格后再施工防水层。
在后浇带两侧设3mm厚300mm宽止水钢板。
不同块钢板连接必须满焊。
钢板U型口朝向迎水面。
止水钢板上下安装好钢丝网片。
底板混凝土浇筑前要对后浇带止水钢板进行隐蔽验收。
2、清理后浇带
清理后浇带内垃圾、抽除后浇带内积水
3、浇筑后浇带混凝土
后浇带混凝土浇筑前,应先将两侧混凝土表面的浮浆、松动的石子及松散混凝土剔除,表面凿毛,用棉纱等浸水,湿润24h以上。
为保证后浇带的质量,后浇带混凝土选用具有补偿收缩作用的微膨胀混凝土。
4、养护
混凝土浇筑后及时养护,养护时间不少于28d。
质量控制点:
1、防水附加层、防水层施工范围、厚度;
2、止水钢板预埋;
3、底板后浇带两侧混凝土清理;
4、后浇带混凝土施工质量;
5、后浇带混凝土养护。
双向桁架叠合板后浇带接缝构造示意图5.3 板缝节点设计5.3.1 桁架预制板之间采用后浇带式整体接缝连接时,后浇带宽度不宜小于200mm,并应符合下列规定:1 后浇带两侧板底纵向受力钢筋可在后浇带中焊接或搭接连接。
2 后浇带两侧板底纵向受力钢筋在后浇带中焊接连接时,应符合现行行业标准《钢筋焊接及验收规程》JGJ 18的有关规定。
3 后浇带两侧板底纵向受力钢筋在后浇带中搭接连接时(图5.3.1),应符合下列规定:1)接缝处板底外伸钢筋的锚固长度l a、搭接长度l l和端部弯钩构造应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。
2)桁架预制板板底外伸钢筋可为直线形(图5.3.1a),也可采用端部带90°或135°弯钩的锚固形式(图5.3.1b、图5.3.1c);当外伸钢筋端部带弯钩时,接缝处的直线段钢筋搭接长度可取为钢筋的锚固长度l a,且在确定l a时,锚固长度修正系数不应小于1.0。
3)设计后浇带宽度l h时,应计入钢筋下料长度、构件安装位置等施工偏差的影响,每侧预留的施工偏差不应小于10mm。
4 接缝处顺缝板底纵筋A sa的配筋率不应小于板缝两侧预制板板底配筋率的较大值。
5.3.2 桁架预制板之间采用密拼式整体接缝连接时(图5.3.2),应符合下列规定:1 后浇混凝土叠合层厚度不宜小于桁架预制板厚度的1.3倍,且不应小于75mm。
2 接缝处应设置垂直于接缝的搭接钢筋,搭接钢筋总受拉承载力设计值不应小于桁架预制板底纵向钢筋总受拉承载力设计值,直径不应小于8mm,且不应大于14mm;接缝处搭接钢筋与桁架预制板底板纵向钢筋对应布置,搭接长度不应小于1.6l a(l a为按较小直径钢筋计算的受拉钢筋锚固长度),且搭接长度应从距离接缝最近一道钢筋桁架的腹杆钢筋与下弦钢筋交点起算。
3 垂直于搭接钢筋的方向应布置横向分布钢筋,在搭接范围内不宜少于2根,且钢筋直径不宜小于6mm,间距不宜大于250mm。
后浇带超前止水构造现场图
超前止水后浇带技术适用于所有基础底板、外墙的后浇带。
尤其适用于基础位于地下水位以下的高层建筑或主体施工时间较长的基础后浇带工程,也适用于须留设后浇带但基础不能长时间暴露需立即进行基础土方回填的工程,同时适用于施工场地狭小或工期紧需进行砌体等后续工序穿插的工程。
11G101-3图集第94页··关于超前止水构造的图
细部图
外贴式止水带不居中
实验员正在做取样复试
正在捣混凝土
工人们这钢筋真快~~基础梁都已经绑过来可
拐角处
弹的墨线~~中间是剪掉后的挤塑板
然后~~支模板
浇完混凝土以后的样子~底板的板筋已经绑过来了。
