SMOS-II电梯综合监控系统与BA通讯协议

楼宇自控系统控制配合方案楼宇自控系统监控内容及受控设备所需接口和协议要求一、空气处理机组：（1）回水阀执行器接口要求: 水阀执行器24AC供电，0~10V DC控制信号，0~10V DC 反馈信号。

（2）对开多叶调节风阀须为单杆连动风阀，且单杆转动轴须伸出阀体120mm~150mm，连杆机构在阀体内侧，机组的新风侧须安装连动风阀。

三、普通送排风机/送风机：四、潜污泵、补水泵：五、消防类设备：（排烟风机、消火栓泵、喷淋泵等）六、带变频器的机电设备：（冷冻水泵、冷却塔风机、冷冻水泵等）1.动力控制柜要求：七、冷水机组：八、公共照明、景观照明：九、电梯：十、扶梯：1)开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，即电气控制箱向BA系统提供远程控制接点，BA系统对其进行远程通断闭合控制。

电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。

2)开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点独立，不与其他系统共用。

也就是电气设备控制箱，为BA系统提供运行状态、故障状态和手自动切换状态三对接点。

接点性质为无缘干接点。

接口制作建议：•启停：BA CP箱提供一对常开触点接入电控箱，通过通断控制来实现设备的远程开关。

电气设备控制箱的二次控制回路提供远程闭合控制接点。

•设备运行状态：从电控箱主接触器引出一对常开辅助触点接入CP箱。

•设备故障报警：从电控箱热继电器引出一对常开辅助触点接入CP箱。

•手自动转换：从电控箱拨盘开关取空触点接入CP箱。

进入CP箱的所有信号线接点必须为无源常开干触点，否则应采用中间继电器隔离八、机组部分：1.传感器要求：冷热源机房需要安装部分管道传感器如液体温度、液体压力、水流开关及流量计等，需要暖通单位协助开孔焊接连接件。

2.执行器要求：（1）制冷机组及冷却塔位置的电动开关蝶阀可在楼控控制器提供的开关量信号下进行开、关控制，并可提供蝶阀开关反馈功能。

楼宇自控系统功能说明及接口要求一、BA系统监控的范围：本方案BA系统监控的范围包括：地下室、一到五层。

二、BA系统监控对象：监控对象包括：给排水系统：地下室集水井、排污泵、生活水泵送排风系统：地下室送风机、送/排风机、排烟送/排风机（双速）、CO浓度冷热源系统：冷水机组、冷冻水泵、冷却水泵、冷却塔。

空调通风系统：新风机、空调机、全热交换器三、BA系统的功能实现1、给排水系统➢给排水系统监控点如下：●排污泵运行状态（DI）●排污泵故障状态（DI）●集水井超高液位状态（DI）●生活水泵运行状态（DI）●生活水泵故障状态（DI）➢排污泵状态监测：排污泵自带强电自控箱，根据液位自动启停，因此，BA系统只监不控。

监测排污泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当排污泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

➢集水井超高液位监测：监测集水井超高液位状态，在软件平台上面以动态图形效果实时显示。

当排污泵故障，现场切到自动，导致集水井液位超高的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

➢生活水泵状态监测：生活水泵自带强电自控箱，根据供水压力自动启停、变频控制，因此，BA系统只监不控。

监测生活水泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当生活水泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

2、送排风系统➢送/排风机监控点如下：●送/排风机启停控制（DO）●送/排风机运行状态（DI）●送/排风机故障状态（DI）●送/排风机手自动状态（DI）➢送/排风机控制：启停控制：根据介休文化广场的运营时间表，设计院设定的换气次数要求，设定启停时间段自动对介休文化广场的送/排风机进行启停控制。

节省能源、降低人力成本。

时间表可以在操作界面上随时修改。

与地下室一氧化碳浓度传感器联动，在一氧化碳浓度超标的时候，开启送/排风机将室内污浊空气排至室外，确保介休文化广场地下室的空气清新度。

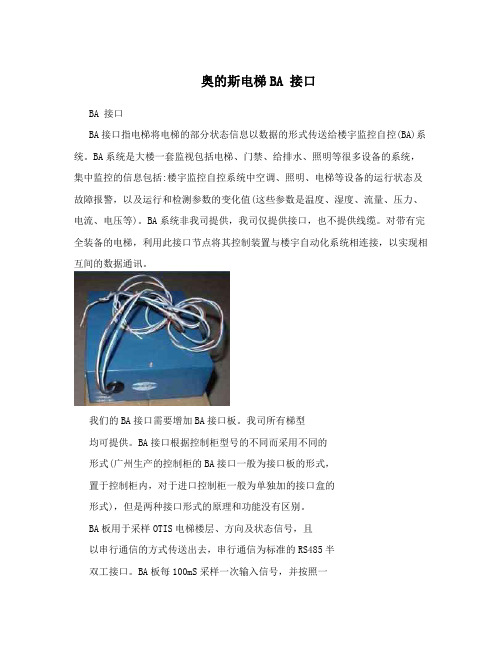

奥的斯电梯BA 接口BA 接口BA接口指电梯将电梯的部分状态信息以数据的形式传送给楼宇监控自控(BA)系统。

BA系统是大楼一套监视包括电梯、门禁、给排水、照明等很多设备的系统，集中监控的信息包括:楼宇监控自控系统中空调、照明、电梯等设备的运行状态及故障报警，以及运行和检测参数的变化值(这些参数是温度、湿度、流量、压力、电流、电压等)。

BA系统非我司提供，我司仅提供接口，也不提供线缆。

对带有完全装备的电梯，利用此接口节点将其控制装置与楼宇自动化系统相连接，以实现相互间的数据通讯。

我们的BA接口需要增加BA接口板。

我司所有梯型均可提供。

BA接口根据控制柜型号的不同而采用不同的形式(广州生产的控制柜的BA接口一般为接口板的形式，置于控制柜内，对于进口控制柜一般为单独加的接口盒的形式)，但是两种接口形式的原理和功能没有区别。

BA板用于采样OTIS电梯楼层、方向及状态信号，且以串行通信的方式传送出去，串行通信为标准的RS485半双工接口。

BA板每100mS采样一次输入信号，并按照一定的格式编码保存起来，等待上位机查询。

BA接口只是将电梯的状态信息(电梯位置，满载. 1，上行，下行，正常运行，警铃，检修状态，一般故障报警，火警，电源故障，厅门闸锁轿厅和井道安全.)传送给BA而不能利用BA的信号控制电梯。

控制RS5 BA板柜客户控制RS5 方 BA板柜控制RS5 BA板柜(接口接线端口示例，非我司提供，也非固定一种)BA板J2接口用于接受通过RS5传递来的电梯信号，BA板可同时接受3个RS5信号，对应于电梯楼层位置，BA板通过J1接口接受楼层位置信号是通过LCBII板(MCS220控制柜),RCBII板 (300VFE控制柜)由其中一个RS5板提供，其它状态信息通过另外的两块RS5板提供方向，超载，驻停，满载，消防服务等常见的信息。

其中电梯系统的楼层数据是十六段显示编码，BA板测量到的电梯系统十六段显示编码的楼层译成二进制码，楼层数据按百位(实际为半位)、十位、个位分别编码，其它的状态信息也同时译成二进制码，且通过J3或J4接口以串行通信的方式传送出去，串行通信为标准的RS485半双工接口。

项目名称 文档编号
上海中心大厦 SMOS-II-SHC-SP3
项目编号 文档版本 A
电梯与 BA 系统接口规格书
上海三菱电梯有限公司 2012 年 10 月
文件修改记录 更改说明 拟稿人 更改前 更改后
蔡盛杰 2012-10-09
版 页 本 次
A
更改日期
上海中心电梯与 BA 系统接口规格书
SMOS-II-SHC-SP3 共 7 页 第 1 页
上海三菱代表签字：
BA 供应商代表签字：
弱电总包代表签字：
业主代表签字：
传送方向 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA BA → 梯控 BA → 梯控 BA → 梯控 BA → 梯控 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA 梯控 → BA
上海中心电梯与 BA 系统接口规格书
SMOS-II-SHC-SP3 共 7 页 第 4 页
4 通信协议
待定，可以采用 MODBUS 或 BACNET。
上海中心电梯与 BA 系统接口规格书
SMOS-II-SHC-SP3 共 7 页 第 5 页
本接口规格书经过多方共同讨论并达成一致理解，上海三菱电梯后续开 发工作将依据本说明文档展开。如果今后需求发生变化，我们将按照需求变 更控制流程执行，并有可能重新协商资源和进度。
缩略词 含义 备注
上海中心电梯与 BA 系统接口规格书
SMOS-II-SHC-SP3 共 7 页 第 3 页
2 简介
电梯与 BA 系统主要有两方面数据交互，一方面电梯向 BA 系统输出实时状态信息，包括当前楼层、 方向和开关门状态；另一方面 BA 系统向电梯输出电源故障信号、非火灾紧急信号、救援疏散命令等， 使电梯启动特殊操作模式。 各电梯实时状态信息统一由电梯监控系统主机输出给 BA 系统主机，属于系统上层之间数据交互， 物理连接方式参见《综合布线》 。BA 系统得到电梯实时状态后可以传送给其它子系统，比如摄像监视系 统在画面上叠加显示楼层和方向。 电源故障信号需要具体到某电梯组或某台电梯，电梯监控系统根据电梯负载、离开主层站的距离、 用途、 梯号等排定优先级使发生电源故障的电梯依次到就近层停靠或返回主层站。 对于需要使用备用电 源继续运行的电梯，电梯监控系统还将消耗的电源功率反馈给 BA 系统。 非火灾紧急信号也要具体到某电梯组或某台电梯，与消防联动类似，要求电梯立即返回主层站。 提供救援疏散的电梯组是预先指定的，BA 系统发布命令后，电梯监控系统启动相应的电梯组。

楼宇自控系统（BA）设备配置，接口要求与监控策略一、制冷系统监控1.1 冷水主机1) 设备配置冷水主机，每台有一个内置的控制盘，控制盘通过硬线与DDC I/O 接口，还可以要求冷水主机供应商提供串行链路接口并开放协议)。

接口提供主机系统内部运行参数，如: 出水温度、回水温度、蒸发压力、冷凝压力、负荷比例等。

接口提供运行状态、故障状态和手自动状态。

冷水机接收远程启动信号。

每台冷水机组的冷冻、冷却水管道上设有一个水流开关，冷冻水总管设有温度传感器、水压力传感器及一个流量传感器，冷却塔出水总管道设有温度传感器。

温度传感器、压力传感器及流量传感器提供模拟信号，而水流开关则提供数字输入信号给DDC I/O 。

通过冷水机的水流由一个控制阀门的开和关控制，控制信号由DDC 发出。

2) 设备启动冷水机组根据时间表运行。

早上冷水机启动时，要运行的冷水机按预先设置的数量及预先设定的时段进行。

在这种方式下运行的冷水机数量和要求的时间在系统调试前确定。

冷水机启动：开启冷却塔风机，开启冷却水蝶阀，开启冷却水泵，开启冷冻水蝶阀，开启冷冻水泵，待水流感测装置确认冷冻水泵运行后，冷水机才启动运行检查（冷水机停机顺序则相反）。

冷水机停机后，冷冻水泵维持运行一段时间，然后关闭冷冻水蝶阀。

3) 冷水机台数控制一旦完成早晨启动控制时段，需要的冷水机数量根据系统的负载要求确定。

确定冷水机组运行台数：根据冷冻水管道的水流量和冷冻侧供回水温差计算系统负荷，以此确定所需运行的冷水机组数量；同时根据冷水机组实际运行负荷与相应台数机组额定负荷进行比较确定机组运行台数；取二者较大值为实际运行台数。

冷水机组运行台数能够在工作站上进行修改。

下一阶段冷水机组的运行或者关闭的设定值能在工作站上修改。

在冷水机组启动和关闭设定值（如上述计算的）间提供一个静带（deadband ），静带可在维护工作站上修改。

时间延迟包括在逻辑中，防止两台或者更多的冷水机同时启动。

（4）校验（1 个 Byte） 全数据包除校验位外求和取反。
4
SMOS-II 电梯综合监控系统与 BA 通讯协议 V2.3
修订履历： 序号 1 2 3 4 5 修订历史 新建 增加部分电梯状态信息 修改 PORT 端口 6666 为 60001 修改表 1 中对 Bit 位置的描述 协议中增加“电梯当前楼层显示”信息 版本 1.0 2.0 2.1 2.2 2.3 日期 ------2009/07/09 2009/07/24 修改人 张业成 郑继东 郑继东 郑继东 郑继东
1
一、SMOS-II 提供给楼宇自动化系统（以下简称为 BA）的信息内容 1、 升降梯 运行方向：上行、下行、无方向 所在楼层：井道位置实际楼层（BA 系统对照电梯在相应楼层时的实际显示内容进行显示） 故障状态：综合故障信息、满载/超载 门状态：开门、关门 电梯运行状态：自动、检修 2、监视对象的通讯情况（有无故障） 二、接口标准 RJ-45 接口。基于 TCP/IP 协议。 三、设计思想 采用 Windows Socket 实现底层 TCP/IP 协议，在 VB 中为 Winsock 控件，在 VC 中为 CSocket 类。 SMOS-II 程序运行中，启动 BA 模式后，Windows Socket 处于侦听状态，由 BA 端请求连接 （建立连接需要的 PORT 端口设定为 60001） ，建立连接后进行数据通信，其后一直保持连接状 态，直至一端的程序关闭或出现网路故障。 四、通信协议 1、 数据类别 （1） BA 侧 轮询（ENQ） 1（2） SMOS-II 侧 数据包（DAT） 2、 通信过程（建立连接后） 3、 异常情况处理 在以上通讯情况下，不存在冲突发生可能； BA 与 SMOS-II 建立连接后， 即 向 SMOS-II 发轮询命令， 3 次无 ENQ 答 复 则 认 为 SMOS-II 故 障 ； SMOS-II 收到轮询命令后， 回应 DAT 数据；

C 1 0 0 0 1 0 0 PB 1 1 0 0 0 1 1
D 1 0 0 0 1 0 1 PH 1 1 0 0 1 0 0
E 1 0 0 0 1 1 0 PL 1 1 0 0 1 0 1
G 1 0 0 0 1 1 1 PP 1 1 0 0 1 1 0
G1 1 0 0 1 0 0 0 R 1 1 0 0 1 1 1
其他信号： D0 ：上行信号（UP）
D1：下行信号（DN）
D2：与电梯侧通讯状态
1：故障
0：正常
D3：故障报警信号
1：报警
0：正常
D4：该从机的维保信号
1：维保状态
0：通常状态
D5：保留
JX080548 朱怡嘉 版本a [a1]原最大触点容量:DC24V 0.5A

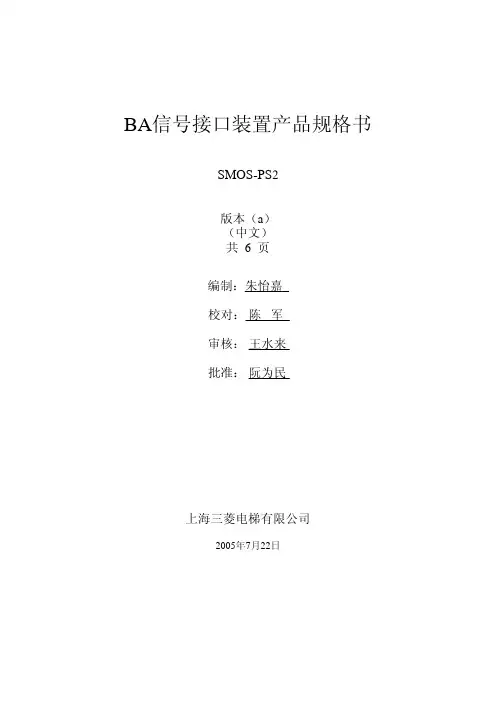

BA信号接口装置产品规格书
D6：保留
FAH：起始标志
目标侧地址
FEH
发送侧地址：主机的地址FFH
目标侧地址：从机的地址00H~F0H
FEH：结束标志
c）主机←从机的数据包格式：
FAH 发送侧地址 FAH：起始标志
目标侧地址
状态信号
其它信号 FEH
发送侧地址： 从机的地址00H~F0H
目标侧地址： 主机的地址FFH
状态信号： D6 ~D0 ：楼层信号（参见附件2），D7为“0”
dc24v05a附件1ba信号传输装置串行通讯协议a系统使用rs485半双工串行通讯方式1位起始位8位数据位1位偶校验位1位停止位用跨针可选波特率4800960019200用2个旋转开关可设置本从机的地址00hf0h
