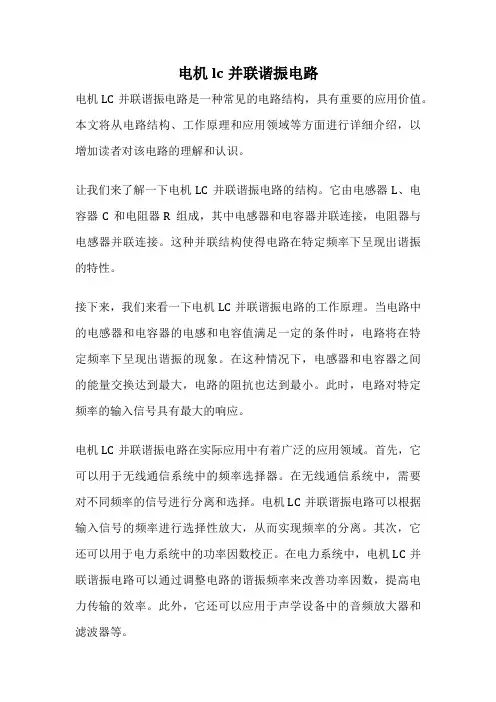

电机lc并联谐振电路电机LC并联谐振电路是一种常见的电路结构，具有重要的应用价值。
本文将从电路结构、工作原理和应用领域等方面进行详细介绍，以增加读者对该电路的理解和认识。
让我们来了解一下电机LC并联谐振电路的结构。
它由电感器L、电容器C和电阻器R组成，其中电感器和电容器并联连接，电阻器与电感器并联连接。
这种并联结构使得电路在特定频率下呈现出谐振的特性。
接下来，我们来看一下电机LC并联谐振电路的工作原理。
当电路中的电感器和电容器的电感和电容值满足一定的条件时，电路将在特定频率下呈现出谐振的现象。
在这种情况下，电感器和电容器之间的能量交换达到最大，电路的阻抗也达到最小。
此时，电路对特定频率的输入信号具有最大的响应。
电机LC并联谐振电路在实际应用中有着广泛的应用领域。
首先，它可以用于无线通信系统中的频率选择器。
在无线通信系统中，需要对不同频率的信号进行分离和选择。
电机LC并联谐振电路可以根据输入信号的频率进行选择性放大，从而实现频率的分离。
其次，它还可以用于电力系统中的功率因数校正。
在电力系统中，电机LC并联谐振电路可以通过调整电路的谐振频率来改善功率因数，提高电力传输的效率。
此外，它还可以应用于声学设备中的音频放大器和滤波器等。
尽管电机LC并联谐振电路具有广泛的应用前景，但在实际应用中也存在一些问题需要解决。
首先，由于电路中包含电感器和电容器等元件，其物理尺寸较大，不利于集成化设计。
其次，电机LC并联谐振电路对输入信号的频率非常敏感，对于输入信号频率的变化需要进行精确调整。
此外，电路中的电感器和电容器也会受到温度和湿度等环境因素的影响，从而导致电路性能的变化。
电机LC并联谐振电路是一种重要的电路结构，具有广泛的应用领域。
通过合理设计和调整电路参数，可以实现对特定频率信号的选择性放大和分离。
尽管在实际应用中存在一些问题，但通过不断的研究和改进，相信电机LC并联谐振电路将在未来的科学研究和工程应用中发挥更重要的作用。

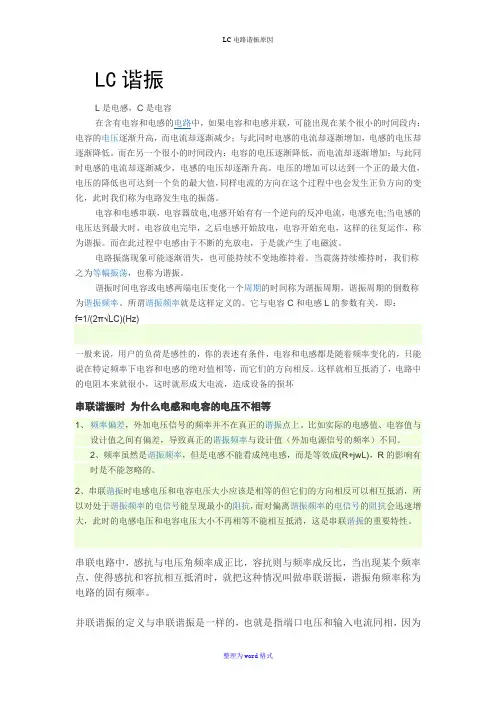

LC谐振L是电感，C是电容在含有电容和电感的电路中，如果电容和电感并联，可能出现在某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；与此同时电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；与此同时电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，此时我们称为电路发生电的振荡。
电容和电感串联，电容器放电,电感开始有有一个逆向的反冲电流，电感充电;当电感的电压达到最大时，电容放电完毕，之后电感开始放电，电容开始充电，这样的往复运作，称为谐振。
而在此过程中电感由于不断的充放电，于是就产生了电磁波。
电路振荡现象可能逐渐消失，也可能持续不变地维持着。
当震荡持续维持时，我们称之为等幅振荡，也称为谐振。
谐振时间电容或电感两端电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。
所谓谐振频率就是这样定义的。
它与电容C和电感L的参数有关，即：f=1/(2π√LC)(Hz)一般来说，用户的负荷是感性的，你的表述有条件，电容和电感都是随着频率变化的，只能说在特定频率下电容和电感的绝对值相等，而它们的方向相反。
这样就相互抵消了，电路中的电阻本来就很小，这时就形成大电流，造成设备的损坏串联谐振时为什么电感和电容的电压不相等1、频率偏差，外加电压信号的频率并不在真正的谐振点上。
比如实际的电感值、电容值与设计值之间有偏差，导致真正的谐振频率与设计值（外加电源信号的频率）不同。
2、频率虽然是谐振频率，但是电感不能看成纯电感，而是等效成(R+jwL)，R的影响有时是不能忽略的。
2、串联谐振时电感电压和电容电压大小应该是相等的但它们的方向相反可以相互抵消，所以对处于谐振频率的电信号能呈现最小的阻抗，而对偏离谐振频率的电信号的阻抗会迅速增大，此时的电感电压和电容电压大小不再相等不能相互抵消，这是串联谐振的重要特性。
