电机学的期末总结一、引言电机学是电气工程专业中的一门基础课程，它涵盖了电动机的原理、结构、工作特性以及控制方法等内容，对于理解和应用电动机技术具有重要意义。

本学期在学习电机学这门课程时，我主要通过课堂学习、实验操作以及课后自学等方式来提高自己的理论知识和实践能力。

在本次期末总结中，我将对本学期的电机学学习过程进行回顾和总结。

二、理论学习在课堂学习中，我首先学习了电机的分类和结构。

电机按照能源类型可以分为直流电动机和交流电动机，按照工作原理又可以分为感应电动机、同步电动机、万能电动机等。

在学习电机的分类和结构时，我通过教材上的图片和实际样机的观察，进一步加深了对电机结构的理解。

接着，我学习了电机的工作原理和工作特性。

不同类型的电动机有不同的工作原理，包括电磁感应原理、力矩平衡原理等。

通过学习电机的工作原理，我了解了电机是如何将电能转化为机械能的。

同时，我学习了电机的工作特性，包括转速特性、转矩特性等。

电机的工作特性对于电机的应用和控制具有重要意义，我通过学习工作特性，进一步认识到电机的工作特点和使用限制。

在课堂学习中，我还学习了电机的控制方法，包括直流电动机的反转控制、速度调节和转矩控制，交流电动机的起动、调速和制动等。

这些控制方法对于电机的应用和运行具有重要意义，我通过学习这些控制方法，进一步了解了电机的控制原理和实现方式。

三、实验操作在电机学的实验操作中，我参与了多次电机实验，包括直流电机和交流电动机的特性测试和控制实验。

通过实验操作，我进一步加深了对电机的理解和应用能力。

在实验中，我学会了如何正确接线、使用仪器和测试电机的特性参数。

实验过程中，我发现实验操作的细节和仪器的使用方法十分重要，只有准确和仔细地操作才能得到准确的实验结果。

四、课后自学在课后，我通过查阅相关电机学的专业书籍和论文，进一步扩展了电机学的知识面。

通过自学，我了解了电机学的最新进展和研究方向。

在自学过程中，我还进行了相关的课外科研项目，探索了电机学的深入问题，并取得了一定的研究成果。

电机学总结电机学是一门研究电动机原理、结构、性能和应用的学科，是电气工程中的重要基础课程之一。

在电机学的学习过程中，我对电机的工作原理、分类、特性以及在各个领域的应用有了更深入的了解。

本文将从电机的基本原理、分类和特点以及应用方面进行总结，展示电机学领域的一些重要知识和发展趋势。

一、电机的基本原理电机的工作原理基于电磁感应现象，根据法拉第电磁感应定律，当导线在磁场中运动时，会在导线两端产生感应电动势。

电机的基本原理就是借助这一现象，将电能转化为机械能。

根据电机的构造和工作方式的不同，可以将电机分为直流电机和交流电机两大类。

直流电机是利用直流电流产生的磁场与永久磁铁的相互作用而产生力矩，从而使电机转动。

直流电机具有转矩大、起动性强、速度调节范围宽等特点，广泛应用于家电、工业控制系统等领域。

交流电机是利用交流电源在电磁场中形成旋转磁场，通过感应电动势产生力矩，从而实现电动机转动。

交流电机具有运行平稳、结构简单、维护方便等优点，适用于家用电器、工业生产以及交通运输等领域。

二、电机的分类和特点根据电机的用途和工作原理的不同，可以将电机分为直流电机、交流电机和步进电机等多种类型。

各种电机有着不同的特点和应用领域。

直流电机的主要特点是转矩大，起动性能好，并且可以实现宽范围的调速。

因此，直流电机广泛应用于需要大转矩和可调速的场合，如电动汽车、起重机械等。

交流电机的主要特点是结构简单、维护方便，运行平稳。

交流电机适用于需要连续、稳定运转的场合，如家用电器、工业生产线以及交通运输等。

步进电机是一种特殊的交流电机，它可以通过电脉冲控制来精确地控制转动角度。

步进电机主要用于需要精确定位和传动的领域，如数控机床、打印机等。

三、电机的应用电机广泛应用于各个领域，如工业、交通、家电、医疗等。

在工业领域，电机被广泛应用于各种生产设备和自动化系统中，如泵、风机、输送带等。

交通工具中的电机也不可或缺，如电动汽车、高铁等都离不开电机的驱动。

电机学期末复习总结 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】《电机学》期末复习材料第三篇交流电机理论的共同问题1、同步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。

转子——直流励磁，是一个恒稳磁极。

极对数p 与转速n 之间的关系是固定的，为601pn f =2、异步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。

转子——三相对称短路绕组，产生一个旋磁磁通。

【三相对称：空间上差120度电角度；时序上差120度电角度。

】 3、电角度与机械角度：电角度：磁场所经历的角度称为电角度。

机械角度：转子在空间所经历的几何角度称为机械角度。

电角度⨯=p 机械角度4、感应电势：①感应电势的频率：601pn f =②感应电势的最大值：m m m f lv B E φπ==（τφl B P m =）③每根导体感应电势的有效值：m m m d f f E E φφπ22.222===5、极距：①概念：一个磁极在空间所跨过的距离，用τ来表示。

（了解整距、短距、长距） ②公式：pz pD22==πτ 6、线圈电势与节距因数： ①节距因数：190sin 90)1(cos 11≤⎥⎦⎤⎢⎣⎡︒⨯=⎥⎦⎤⎢⎣⎡︒⨯-=ττy y k y物理意义：表示了短距线圈电势的减少程度。

②分布因数：12sin2sin ≤=a q aqk q物理意义：表示了分布绕组电势的减少程度。

③绕组因数：q y w k k k = ④合成电势：w m k fN E φ44.4= ⑤槽距角：zp a 360=电角度 ⑥每极每相的槽数：pmz q 2=【练习1】一台三相同步发电机，Hz f 50=，min /1000r n =，定子铁芯长cm l 5.40=，定子铁芯内径cm D 270=，定子槽数72=z ，101=y 槽，每相串联匝数144=N ，磁通密度的空间分布波的表示式为xGs B sin 7660=。

第1篇一、前言电机学是电气工程及其自动化专业的基础课程之一，通过对电机学实践教学的总结，有助于加深对电机基本原理、结构、运行特性和控制方法的理解。

本报告将从电机学实践教学的过程、收获和体会三个方面进行总结。

二、实践教学内容及过程1. 实践教学目标（1）掌握电机的基本结构、原理及运行特性；（2）熟悉电机实验仪器和设备的使用方法；（3）培养动手能力和分析问题、解决问题的能力；（4）提高团队合作精神和沟通能力。

2. 实践教学过程（1）理论教学：首先，教师对电机学的基本原理、结构、运行特性和控制方法进行讲解，使学生掌握电机学的基本知识。

（2）实验操作：在理论教学的基础上，学生进行实验操作，具体包括以下实验项目：①直流电机实验：观察直流电机的启动、运行、制动和调速过程，分析电机运行特性；②交流异步电机实验：观察交流异步电机的启动、运行、制动和调速过程，分析电机运行特性；③交流同步电机实验：观察交流同步电机的启动、运行、制动和调速过程，分析电机运行特性；④电机控制实验：学习电机控制方法，实现电机的启动、制动和调速。

（3）实验报告撰写：在实验过程中，学生需认真观察、记录实验数据，并对实验结果进行分析和讨论，最后撰写实验报告。

三、实践收获1. 理论联系实际：通过实验操作，将电机学理论知识与实际应用相结合，加深了对电机基本原理、结构、运行特性和控制方法的理解。

2. 动手能力提升：在实验过程中，学生需要亲自操作仪器设备，掌握实验技能，提高了动手能力。

3. 分析问题、解决问题的能力：在实验过程中，学生需要观察实验现象，分析实验数据，找出问题所在，并提出解决方案，提高了分析问题、解决问题的能力。

4. 团队合作精神：在实验过程中，学生需要与同学相互协作，共同完成实验任务，培养了团队合作精神。

5. 沟通能力：在实验过程中，学生需要与同学和教师进行沟通，讨论实验结果，提高了沟通能力。

四、实践体会1. 实践教学的重要性：电机学实践教学是培养学生动手能力、分析问题、解决问题能力的重要途径，对于提高学生的综合素质具有重要意义。

绪论一、电机的定义（P1）电机是一种进行机械能与电能的转换或信号传递和转换的电磁机械装置。

电机的分类电机的型号和类型很多，结构和性能各异，有多种分类方法。

按照功能分类，电机可分为：发电机、电动机和变压器。

第一章 磁路一、磁感应强度（P3）磁感应强度又叫磁通密度，它是表示磁场内某点磁场强度的物理量。

二、磁通在磁场中，穿过任一面积的磁力线总量称为该截面的磁通量，简称磁通，符号为Φ。

均匀磁场中，磁通等于磁感应强度B 与垂直于磁场方向的面积S 的乘积BS Φ=。

三、磁导率磁导率是表示物质导磁性能的参数，用符号μ表示。

真空中的磁导率一般用0μ表示，70410/H m μπ-=⨯。

四、电磁感应定律（P7）当穿过某一闭合导体回路的磁通发生变化时，在导体回路中就会产生电流，这种现象称为电磁感应现象，产生的电流称为感应电流。

如果穿过线圈的磁通发生了变化，线圈的匝数为N ，则线圈中感应电动势的大小与线圈匝数成正比，与单位时间内磁通量的变化率成正比： d d e N dt dtψΦ=-=-。

其中，ψ为穿过整个线圈的磁链，N ψ=Φ。

第一部分 变压器第二章 变压器一、变压器的用途（P12）变压器是一种静止的电能交换装置，它利用电磁感应作用，把一种形式的交流电能转换为另一种形式的同频率的交流电能。

变压器只能对交流电的电压、电流进行变换，而不能改变交流电的频率。

二、变压器的结构电压器的主要构成部分有：铁心、绕组、变压器油、油箱及附件、绝缘套管等。

铁心和绕组是变压器主要部件，称为器身；油箱作为变压器的外壳，起冷却、散热和保护作用；变压器油既起冷却作用，也起绝缘介质作用；绝缘套管主要起绝缘作用。

三、变压器的额定值（P15）额定容量是变压器在额定运行条件下输出的额定视在功率。

对于三相变压器，额定电压、额定电流分别为线电压、线电流。

第三章 电压器基本运行原理一、空载运行时的物理情况（P17）当在变压器的一次绕组接交流电源后，将产生交变的磁通，改磁通分为主磁通和漏磁通。

电机学总结引言：电机学作为电气工程中的重要学科，研究的是电力机械设备的原理和应用。

电机作为电气能量转换的核心装置，对于现代社会的发展起着至关重要的作用。

本文将对电机学的相关知识进行总结和回顾。

一、电机的基本原理和分类：1.1 电机的工作原理电机是利用电能转化为机械能进行工作的装置，其工作原理基于电磁感应定律和洛伦兹力。

通常，电机由定子、转子和励磁系统组成。

通过电流在导线中产生的磁场与外部磁场相互作用，产生力矩从而实现转动。

1.2 电机的分类根据不同的工作方式和应用范围，电机可以分为直流电机和交流电机。

直流电机通过直流电源提供能量，在转子上产生恒定的磁场，所以直流电机结构相对简单。

而交流电机则通过交流电源供电，根据电流的频率和相位变化，产生转矩。

交流电机根据结构和工作原理的不同，可以分为感应电机和同步电机。

二、常见电机的工作原理和应用：2.1 直流电机直流电机是最早发展起来的一种电机类型，其工作原理基于洛伦兹力和安培力。

直流电机普遍应用于电动汽车、电梯、风力发电和工业自动化等领域。

不同类型的直流电机包括有刷直流电机、无刷直流电机和步进电机等。

2.2 感应电机感应电机是最常见和广泛应用的电机类型，其工作原理基于电磁感应定律。

感应电机结构简单、制造成本低，适用于大部分家用电器和工业设备。

根据转子结构和功率，感应电机可以分为鼠笼式感应电机和绕线式感应电机。

2.3 同步电机同步电机的工作原理是电流频率与磁场频率同步，其结构相对复杂，适用于高性能要求的领域。

同步电机广泛应用于发电厂和工业生产线，能够提供稳定的输出功率。

三、电机的效率和控制方法：3.1 电机的效率电机的效率是评价其能源利用效率的重要指标，通常以输入功率和输出功率的比值来表示。

在实际应用中，电机的效率往往与负载和转速有关，应根据具体情况选择合适的电机。

3.2 电机的控制方法为了使电机能够按照要求进行工作，我们需要采用合适的控制方法。

常见的电机控制方法包括电压调制、频率调制、矢量控制和直接转矩控制等。

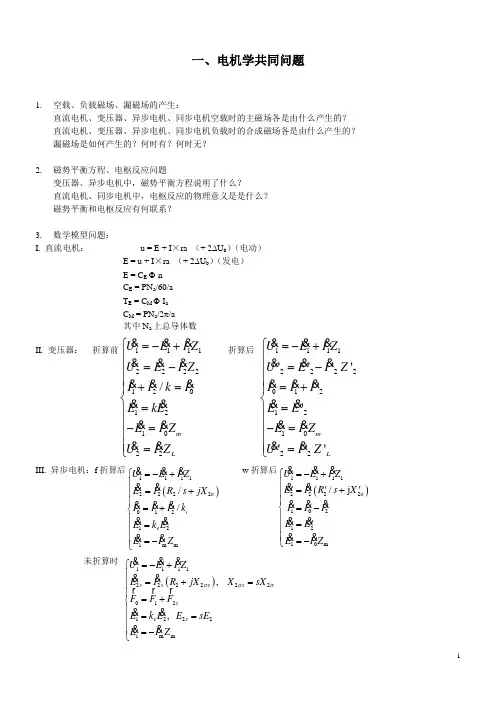

一、电机学共同问题1. 空载、负载磁场、漏磁场的产生： 直流电机、变压器、异步电机、同步电机空载时的主磁场各是由什么产生的？ 直流电机、变压器、异步电机、同步电机负载时的合成磁场各是由什么产生的？ 漏磁场是如何产生的？何时有？何时无？2. 磁势平衡方程、电枢反应问题 变压器、异步电机中，磁势平衡方程说明了什么？ 直流电机、同步电机中，电枢反应的物理意义是是什么？ 磁势平衡和电枢反应有何联系？3. 数学模型问题： I. 直流电机： u = E + I ×ra （+ 2∆U b ）（电动） E = u + I ×ra （+ 2∆U b ）（发电）E = C E Φ n C E = PN a /60/a T E = C M Φ I a C M = PN a /2π/a其中N a 上总导体数II. 变压器： 折算前11112222120121022/m LU E I ZU E I Z I I k I E kE E I ZU I Z ⎧=-+⎪=-⎪⎪+=⎪⎨=⎪⎪-=⎪⎪=⎩折算后11112222012121022'''''''''m LU E I Z U E I Z I I I E E E I ZU I Z ⎧=-+⎪=-⎪⎪=+⎪⎨=⎪⎪-=⎪⎪=⎩ III. 异步电机：f 折算后()11112222σ012121m m//i e U E I ZE I R s jX I I I k E k E E I Z ⎧=-+⎪=+⎪⎪=+⎨⎪=⎪⎪=-⎩ w 折算后()11112222σ1021210m/j U E I ZE I R s X I I I E E E I Z ⎧=-+⎪''''=+⎪⎪'=-⎨⎪'=⎪⎪=-⎩未折算时 ()111122222201212221m m, , s s s s s e s U E I ZE I R jX X sXF F F E k E E sE E I Z σσσ⎧=-+⎪=+=⎪⎪=+⎨⎪==⎪⎪=-⎩IV . 同步电机：0()a d ad q aqa d d q qE U I R jX jI X jI X U IR jI X jI X σ=++++=+++ （凸极机、双反应理论）0()a aatE U I R jX jIX UIR jIX σ=+++=++ （隐极机）4. 等效电路：I. 直流电动机：II. 变压器：III.异步动机：IV. 同步发电机：隐极机5.相量图及其绘制I．直流电机：（无）II．变压器：6．异步电机：IV．同步电机隐极机（不计饱和）直流电动势：60E a E E C n pN C a=Φ=（N a 为电枢总导体数、a 为并联支路对数）交流电动势： 14.44N E fNk =Φ（N 为每相串联匝数）直流磁动势：()/a a a aF x Ax A N i D π==（无移刷时的情况。

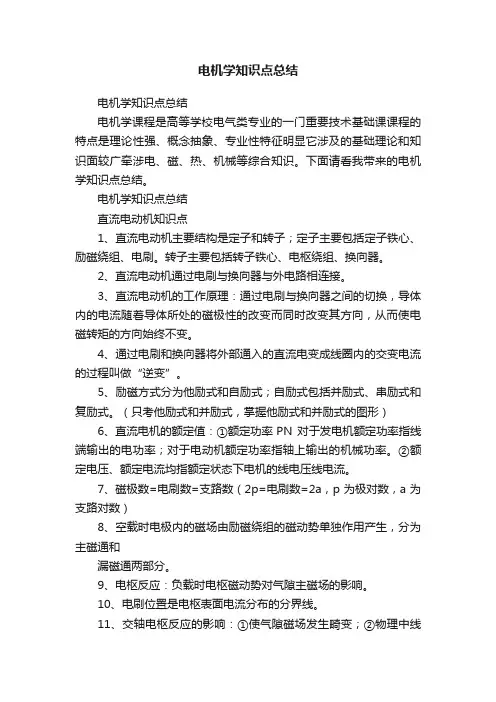

电机学知识点总结电机学知识点总结电机学课程是高等学校电气类专业的一门重要技术基础课课程的特点是理论性强、概念抽象、专业性特征明显它涉及的基础理论和知识面较广牵涉电、磁、热、机械等综合知识。

下面请看我带来的电机学知识点总结。

电机学知识点总结直流电动机知识点1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。

转子主要包括转子铁心、电枢绕组、换向器。

2、直流电动机通过电刷与换向器与外电路相连接。

3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。

4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。

5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。

（只考他励式和并励式，掌握他励式和并励式的图形）6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。

②额定电压、额定电流均指额定状态下电机的线电压线电流。

7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数）8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和漏磁通两部分。

9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。

10、电刷位置是电枢表面电流分布的分界线。

11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。

12、电刷偏离几何中线时，出现直轴。

13、Ea=CeΦn Te=CTΦIa CT=9.55Ce14、发电机 Ea=U+IaRa电动机 U=Ea+IaRa15、他励发电机的特性（主要掌握外特性U=f(I)）曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa 随之增大，所以U减小。

②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的增大使电压的下降程度增大。

知识点第一章：（以填空题、判断题、简答题为主）p13,p17,p30电机的定义（广义、侠义）电机的任务基本电磁定律（全电流定律、电磁感应定律、电磁力定律）铁磁材料特点，磁滞损耗、涡流损耗的产生机理、影响因素，产生条件磁路基本定律（磁路欧姆定律、磁路基尔霍夫第一/第二定律），定性分析交流磁路特点，磁化曲线分析（磁通与励磁电流的波形）变压器电动势产生原因与磁通之间的相位关系铁磁材料磁导率特点，磁饱和特性闭合磁路磁饱和时主磁通和励磁电流间的波形关系软硬磁材料区别，磁滞回线剩磁矫顽力磁导率铁耗，涡流损耗和磁滞损耗，产生原因及应对措施第二章：（以填空题、判断题、简答题为主）直流电机电枢绕组线圈感应电动势的交变性，直流电动势产生机理；直流电机电枢绕组虚槽数、换向片数、元件数、线圈数关系；第一节距、第二节距、合成节距、换向器节距含义；单叠绕组、单波绕组线圈绕制原则、支路数；电枢反应；感应电动势、电磁转矩的定义及计算；直流发电机、直流电动机的功率流；各种直流电机的特性曲线分析；直流电力拖动机组稳定运行条件；直流电动机的启动、调速与制动；直流电机转子线圈感应电动势的交变性及直流电动势产生机理空载磁场的产生原因及方向并励直流发电机自励条件及临界点电阻随转速的变化关系并励直流发电机，并励直流电动机等效电路及电磁功率计算直流电力传动系统稳定运行条件直流电机电枢反应定义，分类，产生条件及影响并励直流发电机和他励直流发电机外特性比较，拐弯现象解释第三章：（以填空题、判断题、简答题、计算大题为主）变压器的额定值定义；变压器的变比定义；变压器空载电流与励磁电流的关系；变压器的绕组折算方法、条件、折算前后物理量的对应关系；变压器等效电路图及各参数的含义；变压器参数测定（空载实验、短路实验）；标幺值的含义、各物理量的基值、标幺值的计算及相关物理量标幺值的等值关系；负载系数的含义；变压器电压变化率的计算；变压器效率的计算及其取最大值的条件；三相变压器的连接组判断；绕组连接法及磁路系统对空载电动势波形的影响；变压器并联运行的条件,并联时的容量计算；自偶变压器的容量；电压互感器、电流互感器的作用及其使用注意事项；变压器二次测额定电压定义变比计算变压器绕组折算后一二次侧感应电动势大小关系主磁通漏磁通区别和等效电路空载或短路实验测得损耗对应关系及参数求取并联运行理想条件和实际条件电压互感器电流互感器单项变压器外加电压与励磁电流波形关系连接组别判断3.49电压变化率，最大效率求解3.46并联变压器容量分配，最打输出容量计算3.52第四章：（以填空题、判断题、简答题为主）交流绕组感应电动势与励磁磁动势间时空变化规律；交流绕组槽距角、槽距电角、相带、极距、极相组的概念；单层绕组、双层绕组每相最大并联支路数；导体电动势、匝电动势、线圈电动势、线圈组电动势、相电动势的概念及计算；消弱谐波电动势的方法（短距绕组）；单相绕组磁动势、三相绕组基波合成磁动势性质；谐波磁动势的次数、转速；单相绕组通单相交流电，三相绕组通三相对称交流电产生的磁动势三相绕组基波磁动势转向与电流向序关系对称绕组消除3n次谐波短路绕组消除或削弱谐波时第一节距选择第五章：（以填空题、判断题、简答题、计算大题为主）异步电机的转子结构；同步转速、转差率的计算；异步电机的三种运行状态；异步电机额定值；异步电机工作原理；定子磁场和转子磁场相对静止关系；异步电机的绕组折算；转子绕组中感应电动势及电流的频率计算；异步电机的频率折算及其含义；异步电机的等效电路；异步电机的参数测定（空载实验、短路实现）；异步电机的功率流及相关功率之间的关系；异步电机的电磁功率计算（最大转矩、起动转矩）；异步电机电磁转矩的三种表达式；异步电机特性曲线分析；异步电机的启动特点；异步电机启动方法及相关计算；异步电机的制动及调速；异步电机定子磁场和转子磁场同步，转子和磁场异步异步电机三种运行状态及各种状态下功率流程异步电机铁耗的主要产生原因频率折算和绕组折算共同条件鼠笼型异步电机转子相数降压启动特点变频调速时保证磁通不变的方法异步电机功率流程，转子转速，转差率，转子频率，电磁转矩，效率，定子电流，Y三角形启动转矩或启动电流计算第六章：（以填空题、判断题、简答题、计算大题为主）同步电机的特点；同步转速的计算；同步电机的额定值；同步电机的运行原理；同步电机的电枢反应；隐极机、凸极机在磁路不饱和、饱和状态下的电磁关系（方程式、向量图）及相关计算；同步发电机的运行特性（空载特性、短路特性、零功率因数特性、外特性、调整特性）分析；保梯电抗、短路比的概念及对电机性能的影响；同步发电机的并联运行条件及方法；同步电机功率和转矩平衡方程；同步电机电磁功率的计算及含义；同步电机交轴电枢反应对机电能量转换的意义；同步电机静态稳定的条件；同步电机无功功率的调节和V形曲线分析；同步电动机无功调节及V性曲线；同步电动机的起动和调速；调相机的作用、机理和运行状态；步进电动机工作原理及步距角计算。

电机学电机分类1 磁路1.1 磁路基本定律磁路：磁通所通过的路径。

主磁通：由于铁心的导磁性能比空气要好得多，绝大部分磁通将在铁心内通过，这部分磁通称为主磁通。

漏磁通：围绕载流线圈、部分铁心和铁心周围的空间，还存在少量分散的磁通，这部分磁通称为漏磁通。

➢ 安培环路定律 全电流定律：磁场强度沿任意的闭合回路的线积分等于闭合回路包围的导体电流的代数和。

意义：电流是产生磁场的源。

ll H dl H dl i '⋅=⋅=∑⎰⎰，123lH dl I I I ⋅=+-⎰➢ 磁路的欧姆定律 磁动势：F Ni = 磁阻：m l R Aμ=磁导：1/m m R Λ= 磁通：/m F R φ=➢ 磁路的基尔霍夫第一定律0φ=∑穿出(或进入)任一闭和面的总磁通量恒等于零(或者说进入任一闭合面的磁通量恒等于穿出该闭合面的磁通量)，这就是磁通连续性定律。

➢ 磁路的基尔霍夫第二定律311221k k m m m k Ni H i R R R δδϕϕϕ===++∑定律内容：沿任何闭合磁路的总磁动势恒等于各段磁路磁位降的代数和。

1.2 常用的铁磁材料及其特性铁磁物质的磁化：铁磁材料在外磁场中呈现很强的磁性，此现象称为铁磁物质的磁化。

1.2.1磁化曲线和磁滞回线将一块尚未磁化的铁磁材料进行磁化，当磁场强度H 由零逐渐增大时，磁通密度B 将随之增大，曲线B=f(H)就称为起始磁化曲线。

随着磁场强度H 的增大，饱和程度增加，μFe 减小，R m 增大，导磁性能降低。

设计电机和变压器时，为使主磁路内得到较大的磁通量而又不过分增大励磁磁动势。

通常把铁心内的工作磁通密度选择在膝点（磁化曲线开始拐弯的点）附近。

1）磁滞回线剩磁：去掉外磁场之后，铁磁材料内仍然保留的磁通密度B r 。

矫顽力：要使B 值减小到零，必须加上相应的反向外磁场，此反向磁场强度称为矫顽力。

2）基本磁化曲线对同一铁磁材料，选择不同的磁场强度进行反复磁化，可得一系列大小不同的磁滞回线，再将各磁滞回线的顶点联接起来，所得的曲线。

电机常识知识点总结一、电机的工作原理电机的工作原理是利用电磁感应原理，通过通电的线圈产生磁场，与磁场相互作用的磁体产生力矩，使电机产生机械运动。

通常情况下，电机包括定子和转子两个部分。

定子是通过绕组产生磁场的部分，转子是通过磁场产生力矩的部分。

电机的工作过程中，通过控制电流的大小和方向来控制电机的转动方向和速度。

二、电机的分类根据电机的工作原理和结构特点，电机可分为直流电机和交流电机两大类。

直流电机包括直流电动机、直流电动车电机等，交流电机包括异步电机、同步电机等。

此外，根据电机的工作原理，还可将电机分为感应电机、永磁电机、复合电机等。

三、电机的特点1. 电机具有高效率和良好的动态性能，能够快速响应，并且能承受一定的负载。

2. 电机运行平稳，噪音低，并且维护简单，使用寿命长。

3. 电机的功率范围广泛，从几瓦到上百兆瓦都可以实现。

4. 电机的转速范围广，从几转/分到几万转/分都可以实现。

四、电机的应用领域1. 工业领域：电机广泛应用于工厂的生产设备和机械设备，如风机、泵、压缩机、输送机、机床等。

2. 交通领域：电机广泛应用于汽车、电动车、电梯、地铁、火车等交通工具和设备。

3. 家用电器领域：电机广泛应用于家用电器、如洗衣机、冰箱、空调、吸尘器、电饭煲等。

4. 农业领域：电机也被广泛应用于农业设备，如水泵、播种机、收割机等。

五、电机的维护和故障处理1. 电机的维护包括定期检查电机的绝缘电阻、润滑油、轴承磨损等，及时清洁电机，保持通风良好。

2. 电机的故障处理包括查找电机故障的原因，对电机进行检修和更换损坏部件。

总之，电机是现代工业生产和生活中不可缺少的重要设备，了解和掌握电机的常识知识是非常有必要的。

只有充分了解电机的工作原理、分类、特点和应用领域，才能更好地使用和维护电机，确保其正常运行。

（换向器式直流电机）直流电动势换向器配合电刷电枢绕组感应电动势−−−−−−→−第二章直流电机2.1概述一、直流电机的工作原理电枢铁心气隙换向片换向器电枢电刷●增加线圈个数并按一定规律串联起来减少导体中感应电动势的脉动●电刷和磁极的位置相对静止●从电机的端口看，电机作发电机或电动机运行的区别在于电流方向发生变化发电机惯例电动机惯例二、直流电机的主要结构部件⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧换向器电枢绕组电枢铁心转子（电枢）机座电刷装置换向极主磁极定子三、直流电机的额定值1、额定功率P N （额定输出功率）6、额定转速n N 2、额定电压U N7、额定效率ηN 3、额定电流I N8、额定转矩T N 4、额定励磁电压U fN 9、额定温升τM5、额定励磁电流I fN2.2直流电机的电枢绕组一、基本特点绕组元件（元件）元件边端接虚槽S=K=Z i1、第一节距y 1（长距、短距、整距）2、第二节距y 23、合成节距y4、换向器节距y k（左行绕组、右行绕组）二、单叠绕组（1）节距计算（2）绕组连接表（3）绕组展开图每个主极下的串联元件总是构成一条电动势方向相同的支路几何中性线——电机空载时此处的径向磁场为零)(00F f =Φ)(0δF f =Φ（4）电刷放置电刷放置的一般原则：确保空载时通过正、负电刷引出的电动势最大，被短路的元件中的电动势为零。

换向器上的几何中性线对应于一个主极，换向器上便有一条几何中性线●电刷应固定放置在换向器上的几何中性线上（5）绕组并联支路并联支路数等于主极数2a=2p三、单波绕组)2(2ττ≠≈y y 同极下的所有元件总是串联成一条支路，即两条并联支路的电路结构始终保持不变2a=2●换向器上的几何中性线：当元件轴线与主极轴线重合时，该元件所接两换向片之间的中性线。

●仍然放置2p 组电刷→降低电刷上的电流密度四、电枢绕组的均压线●将直流电枢绕组中理论上电位相等的点用均压线连接起来，保证电流在各支路均匀分配均压节距2.3直流电机的磁场一、直流电机按励磁方式分类1、他励直流电机2、并励直流电机3、串励直流电机4、复励直流电机二、直流电机的空载磁场主磁场1、磁通与磁动势主磁通漏磁通主极漏磁系数五段式主磁路结构2、主磁场分布气隙磁密为一平顶波3、磁化曲线∙直流电机的磁化曲线：电机的主磁通与励磁磁动势的关系曲线∙气隙磁化曲线（气隙线）∙饱和系数个三、直流电机的电枢磁场1、电刷在几何中性线上∙电刷正规的放置方法——“在几何中性线上”∙忽略铁磁材料磁压降，电枢磁动势Ax x aD ai a N a D a i a xN x a F ===⎪⎪⎭⎫ ⎝⎛ππ221)(三角形)()(00x F x B δμδ'=)(0)()(a 0)(a 0)(a x Axx x H x H x B δμδμμ===∙电刷在几何中性线上时，电枢磁动势的轴线也在几何中性线上，恰与主极轴线正交∙交轴电枢磁动势2τA a F aq F ==∙磁通密度沿气隙的分布马鞍形2、电刷偏离几何中性线交轴磁动势最大值)2(aq βτb A F -=直轴磁动势最大值βAb F =ad 四、电枢反应电枢磁场对励磁磁场的作用称为电枢反应1、交轴电枢反应物理中性线∙交轴电枢反应不但使气隙磁场畸变，而且还有去磁作用3、直轴电枢反应直轴电枢磁场轴线与主极轴线重合→影响每极磁通的大小（发电机顺去逆助）五、感应电动势和电磁转矩1、感应电动势电动势常数ΦΩ=Φ=Φ=T C n E C n apN E 60a 2、电磁转矩转矩常数a a 2a T em I C I apN T Φ=Φ=π3、电动势常数与转矩常数的关系302/60/ππ==aa pN a a pN C C TE 2.4直流发电机的基本特性一、基本方程1、电动势平衡方程2、功率平衡方程电磁功率电功率平衡方程（可变损耗）总的功率平衡方程（不变损耗）发电机的效率3、转矩平衡方程)()()(a 0x B x B x B δ合成气隙磁密波形密分布电枢磁场产生的气隙磁空载气隙磁密分布→+⎪⎩⎪⎨⎧+==+=+=f a f f j f f a a )(I I I R I r r I U R I U E 电流方程励磁回路电枢回路ΩT EI P em a em ==cu 2cua cuf 2em p P p p P P +=++=0em ad Fe mec em 1p P p p p P P +=+++=100%-1100%112⨯∑=⨯=⎪⎭⎫⎝⎛P p P P η0em 10em 1T T T ΩP ΩP ΩP +=+=二、他励发电机的运行特性可测得物理量：端电压U ，负载电流I ，励磁电流I f 和转速n 等1、空载特性当n=常值、I=0时，的关系曲线空载特性曲线是电机最基本的特性曲线，是电机设计制造情况（即材料利用率和磁路饱和度）的综合反映无论是何种励磁方式的直流电机，其空载特性曲线均由他励接线方式测定2、负载特性当n=常值、I=常值时，的关系曲线相同励磁电流作用下，不同负载电流的端电压不同①电枢电阻上的压降②电枢反应的去磁作用特性三角形3、外特性当n=常值、I f =常值时，的关系曲线随负载电流增大而下垂的曲线电枢回路上的压降和电枢反应的去磁效应都随电流增加而增加电压变化率4、调节特性当n=常值、U=常值时，的关系曲线调节特性随负载电流增大而上翘要保持端电压不变，励磁电流必须随负载电流的增加而增加，以补偿电枢反应的去磁作用，并且由于铁磁材料的饱和影响，励磁电流增加的速率还要高于负载电流。

电机学总结电机学，作为电气工程中的一门重要学科，研究电动机的工作原理、性能特点以及控制方法。

在现代社会中，电机的应用广泛而深入，几乎涉及到我们生活的方方面面。

在掌握了电机学的基本理论和实际操作技能后，我们可以更好地理解电机的工作原理和优化其性能，从而为实际应用场景提供更好的解决方案。

一、电动机分类和工作原理电动机从不同的角度可以进行多种分类，例如根据其工作原理可以分为直流电动机和交流电动机。

直流电动机是最常见的一种电动机，其基本原理是通过电流在磁场中产生力矩，从而实现机械运动。

交流电动机可以进一步分为感应电动机和同步电动机。

感应电动机利用感应原理，通过电流在转子中产生感应电流，从而产生力矩。

同步电动机则是利用电磁场的旋转速度与电源频率的关系来实现同步运转。

二、电动机性能特点和参数了解电动机的性能特点和参数对于电机的正确选择和应用至关重要。

其中，关键的性能特点包括转矩特性、转速特性和效率等。

转矩特性是指电动机在不同负载下的输出转矩变化情况。

转速特性则是指电动机的转速随着负载变化的情况。

效率是指电动机的输出功率与输入功率之比，反映了电机的能源利用效率。

三、电动机控制方法电机的控制方法有多种多样，常见的方法包括直接启动控制、星三角启动控制、变频启动控制等。

直接启动控制是最简单且最常用的一种方法，通过将电源直接连接到电机，实现电机的启动和停止。

星三角启动控制是一种通过切换电机的绕组连接方式，实现电机的启动和停止的方法。

变频启动控制则是通过改变电源的频率和电压，实现电机转速的调节。

四、电机的应用电机广泛应用于各个领域，包括工业、农业、交通、家庭等。

在工业领域，电机用于驱动各类设备和机械，例如机床、泵、风机等。

在农业领域，电机用于驱动农机设备，例如拖拉机、喷灌设备等。

在交通领域，电机用于驱动各类交通工具，例如电动汽车、高速铁路等。

在家庭领域，电机用于驱动家用电器，例如洗衣机、冰箱、空调等。

五、电机学的发展趋势随着科学技术的不断进步，电机学也在不断发展。

一、单相交流绕组的磁动势。

1．一个整距线圈的磁动势在空间呈矩形波分布，当通入的是交流电流时，该磁动势为一脉振磁动势，利用富利叶级数将分解为基波以及一系列的奇数谐波。

2．线圈组的磁动势是一个在空间呈阶梯形分布的脉振磁动势。

3．相绕组的磁动势即线圈组的磁动势，基波的幅值的计算公式，幅值的位置，谐波的最大幅值的计算公式。

二、三相绕组的基波磁动势。

1．单相脉振磁动势的分解；2．三相对称交流绕组通入三相对称交流电流时三相基波合成磁动势的性质、幅值、转速、转向、最大幅值的位置。

3．圆形旋转磁动势以及椭圆形旋转磁动势的形成。

4．谐波磁动势的幅值、转速以及转向。

第五章 异步电机一、了解异步电机的基本结构。

二、理解异步电机的基本工作原理，转差率的概念以及转差率与异步电机运行状态之间的关系。

三、了解异步电机的额定值。

四、转子静止时的异步电机的电磁物理过程、电动势平衡方程式、磁动势平衡方程式、绕组归算的定义、原则以及方法。

五、转子旋转时的异步电机。

1．转子旋转时转子绕组的感应电动势、电流的大小以及频率。

2．定、转子磁动势相对静止的概念，磁动势平衡在异步电机机电能量转换中的实际意义。

3．频率折算的定义、原则以及方法，电阻21R ss -的物理意义。

4．异步电机的基本方程式、T 型等值电路、简化等值电路以及相量图。

六、异步电机的激磁参数以及短路参数的测定，机械损耗以及铁耗的分离。

七、异步电动机的功率、转矩平衡方程式，特别注意s s p P P cu mec em :1:1::2-=。

八、电磁转矩的三种表达式。

1．物理表达式p239页式（5.81）。

2．参数表达式P240页式（5.83）、（5.84）。

3．实用表达式p242页 (5.93)。

)1(T 55.9211max -+=-===m m N m N N N m em N N N k k s s n n n s T k n P T三种电磁转矩的表达式要求记忆并会应用。

《电机学》期末复习材料第三篇 交流电机理论的共同问题1、同步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。

转子——直流励磁，是一个恒稳磁极。

极对数p 与转速n 之间的关系是固定的，电角度：磁场所经历的角度称为电角度。

机械角度：转子在空间所经历的几何角度称为机械角度。

电角度⨯=p 机械角度 4、感应电势：①感应电势的频率：601pn f =②感应电势的最大值：mm m f lv B E φπ==（τφl B P m =）③每根导体感应电势的有效值：d Epp22==τ①节距因数：190sin 90)11≤⎥⎦⎤⎢⎣⎡︒⨯=⎥⎦⎤︒⨯-ττy y程度。

12sin2sin ≤=a q aqk q 物理意义：表示了分布绕组电势的减少程度。

③绕组因数：q y w k k k = ④合成电势：w m k fN E φ44.4=⑤槽距角：zp a 360=电角度 ⑥每极每相的槽数：pmz q 2=【练习1】一台三相同步发电机，Hz f 50=，min /1000r n =，定子铁芯长cm l 5.40=，定子铁芯内径cm D 270=，定子槽数72=z ，101=y 槽，每相串联匝数144=N ，磁通密度的空间分布波的表示式为B 数w k ②单层绕组：指沿槽深方向只有一层线圈边的绕组。

9、画某相叠绕组展开图的一般步骤：①计算出槽距角、槽距②画出电势星图（注意单层绕组、双层绕组）③画出某相叠绕组展开图（注意支路数） 【练习2】有一双层三相短距绕组，24=z ，42=p ，τ651=y 。

（1）分别画出支路数1=a 和2=a 的A 相叠绕组展开图；10：幅为：11、一个在空间按正弦律分布，且振幅随时间作正弦变化的脉动磁势，可以分解为两个以相同速率但向相反方向旋转的圆形旋转磁势。

圆形旋转磁势的幅值为原有脉动磁势幅值的一半，圆形旋转磁势的转速为pfn 601=。

当脉动磁势为最大值时，两个旋转磁势正好转到相互重合的位置。

一、实训目的电机学作为电气工程及自动化专业的重要基础课程，旨在培养学生的电机原理、结构、性能及运行维护等方面的知识和技能。

本次电机学实训旨在通过实际操作，加深对电机基本理论的理解，提高动手能力，培养分析问题和解决问题的能力，为今后从事电机设计、制造、维护等工作打下坚实基础。

二、实训环境实训地点：电气工程实验室实训设备：三相异步电动机、直流电动机、变压器、控制器、数字示波器、数字万用表等。

三、实训原理本次实训主要围绕三相异步电动机、直流电动机和变压器三大类电机展开，通过以下原理进行实训：1. 三相异步电动机：通过改变定子绕组的电源相序，实现电动机的启动、反转和调速。

2. 直流电动机：通过改变励磁电流的方向和大小，实现电动机的启动、反转和调速。

3. 变压器：通过电磁感应原理，实现电压的升高或降低。

四、实训过程1. 三相异步电动机实训（1）了解三相异步电动机的结构和原理。

（2）观察电动机的启动、反转和调速过程。

（3）测量电动机的空载电流、负载电流、功率因数等参数。

（4）分析电动机运行中的问题，并提出解决方案。

2. 直流电动机实训（1）了解直流电动机的结构和原理。

（2）观察电动机的启动、反转和调速过程。

（3）测量电动机的空载电流、负载电流、功率因数等参数。

（4）分析电动机运行中的问题，并提出解决方案。

3. 变压器实训（1）了解变压器的结构和原理。

（2）观察变压器的空载、负载运行过程。

（3）测量变压器的输入、输出电压、电流、功率等参数。

（4）分析变压器运行中的问题，并提出解决方案。

五、实训结果1. 通过本次实训，我对三相异步电动机、直流电动机和变压器的结构、原理和运行过程有了更深入的了解。

2. 掌握了电动机的启动、反转和调速方法，以及变压器的电压变换原理。

3. 学会了使用数字示波器、数字万用表等仪器进行电动机和变压器的参数测量。

4. 提高了动手能力，能够独立完成电动机和变压器的操作。

六、实训总结1. 本次实训使我认识到电机学在实际工程中的应用价值，提高了我的专业素养。
