机房布线规范说明
为了保证通信线路的安全运行，方便日常维护，防止因线路布放
凌乱造成的意外通信事故。
现将布线规范简述如下：
一．布线通道选择
1．弱电、强电以及光纤通道要分开。
2．机房主走线通道的选择：通常选择沿机房墙面的四边。
3．机房分走线通道的选择：通常选择设备横列架间的间隔处。
<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置。
二．布放电缆的工艺要求
1．电缆外皮完整、不扭曲、不破损、不折皱。
2．电缆的布放要求横平竖直，转弯处要均匀，曲率半径应大
于电缆直径的10倍。
3．电缆的捆绑要整齐一致、松紧适度：单芯电缆要捆绑成圆
把，并尽可能将上面的电缆绑成一直线；8芯或多芯电缆可以捆绑成圆把或
方登状，同样尽可能将上面的电缆绑成一直线。
4．电缆在进设备和上架制作电缆头时均要留有适当的弧度。
5．软光纤应采用塑料线槽或波纹护套管保护。
<注意>避免电缆中间接头，以及电缆线因下线误差过长或过短。
三．制作电缆头的工艺要求。
1．刮线时留长要准确，用力要得当，不要刮伤芯线。
2．电缆下线时要保持长度的均匀一致。
3．芯线焊接时要求焊点均匀、光滑。
<注意>避免下线时电缆长度不一、避免虚焊。
机房布线施工规范标准
在机房布线施工过程中，确保规范标准的质量和效率非常重要。
以下是一些必须遵循的机房布线施工规范标准的详细说明。
1. 布线前准备工作
在安装与布线之前，应该对机房进行一系列清洁、垃圾清理、
粉尘处理和熄灯等准备工作，以确保施工过程的安全与顺畅。
相应
的清洁和垃圾处理措施应在整个安装过程中进行。
2. 布线的设计和规划
在开始施工之前，应提前安排布线的设计和规划。
布线应当根
据机房的网络和信息系统的需求进行规划、设计和配置，以确保强度、可靠性和安全等方面的满足。
布线应按照相关标准和合同要求
进行，避免出现投标过程中的优惠问题。
3. 布线材料的选择
布线材料的选择应根据业主需求、设计规定、安全性和环保等方面的综合要求进行。
材料应选用符合国家标准和产业标准的优质材料，应符合机房的特定要求。
4. 布线工艺和施工要求
布线工艺和施工要求主要包括：线缆走向的确定、线缆铺设方式的确定、走道、天花板、地板等铺设工艺的进行、接头安装方法与接头固定等。
在施工过程中，应注意材料的搭配和位置的摆放，并避免安装过程中发生损失或不良影响。
5. 安装调试与验收
在机房布线安装之后，应进行调试、功能测试和人为破坏的抗性测试，以确认所有设备和工艺的可靠性和完整性。
验收程序应按照工程验收规范的要求来进行，以确保机房布线的质量。
根据上述机房布线施工规范标准，我们可以确保机房布线施工工作的质量和效率，为机房和网络信息的顺畅运行提供了保障。

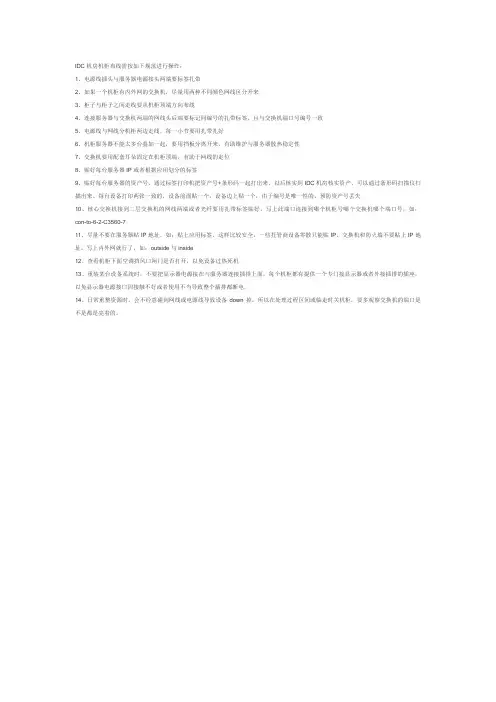

idc机房排线布线标准:
IDC机房机柜布线需按如下规范进行操作：
1、电源线插头与服务器电源接头两端要标签扎带
2、如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来
3、柜子与柜子之间走线要从机柜顶端方向布线
4、连接服务器与交换机两端的网线头后端要标记同编号的扎带标签，且与交换机端口号编号一致
5、电源线与网线分机柜两边走线，每一小节要用扎带扎好
6、机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维护与服务器散热稳定性
7、交换机要用配套耳朵固定在机柜顶端，有助于网线的走位
8、贴好每台服务器IP或者根据应用划分的标签
9、贴好每台服务器的资产号，通过标签打印机把资产号+条形码一起打出来，以后核实到IDC机房核实资产，可以通过条形码扫描仪扫描出来。
每台设备打印两张一致的，设备前面贴一个，设备边上贴一个，由于编号是唯一性的。
预防资产号丢失
10、核心交换机接到二层交换机的网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号哪个交换机哪个端口号，如：con-to-6-2-C3560-7
11、尽量不要在服务器贴IP地址，如：贴上应用标签，这样比较安全，一些托管商设备零散只能贴IP，交换机和防火墙不要贴上IP地址，写上内外网就行了，如：outside与inside
12、查看机柜下面空调挡风口闸门是否打开，以免设备过热死机
13、重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电.14、日常重整资源时，会不经意碰到网线或电源线导致设备down 掉，所以在处理过程区间或临走时关机柜，要多观察交换机的端口是不是都是亮着的。

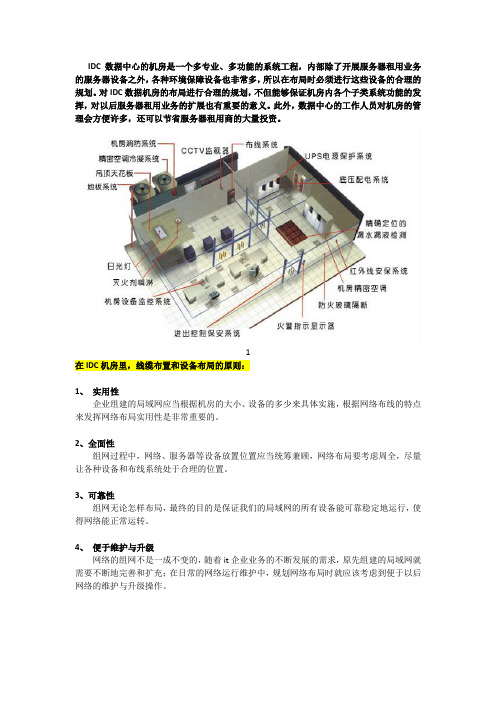

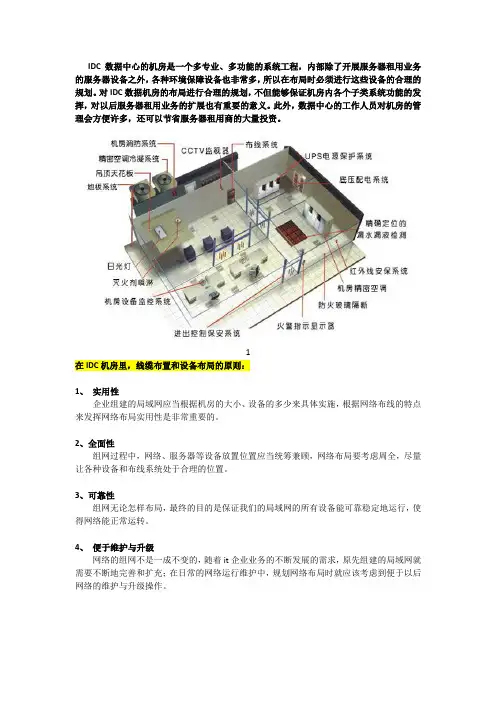

IDC数据中心的机房是一个多专业、多功能的系统工程，内部除了开展服务器租用业务的服务器设备之外，各种环境保障设备也非常多，所以在布局时必须进行这些设备的合理的规划。
对IDC数据机房的布局进行合理的规划，不但能够保证机房内各个子类系统功能的发挥，对以后服务器租用业务的扩展也有重要的意义。
此外，数据中心的工作人员对机房的管理会方便许多，还可以节省服务器租用商的大量投资。
1在IDC机房里，线缆布置和设备布局的原则：1、实用性企业组建的局域网应当根据机房的大小、设备的多少来具体实施，根据网络布线的特点来发挥网络布局实用性是非常重要的。
2、全面性组网过程中，网络、服务器等设备放置位置应当统筹兼顾，网络布局要考虑周全，尽量让各种设备和布线系统处于合理的位置。
3、可靠性组网无论怎样布局，最终的目的是保证我们的局域网的所有设备能可靠稳定地运行，使得网络能正常运转。
4、便于维护与升级网络的组网不是一成不变的，随着it企业业务的不断发展的需求，原先组建的局域网就需要不断地完善和扩充；在日常的网络运行维护中，规划网络布局时就应该考虑到便于以后网络的维护与升级操作。
2机房的规划与设计为了确保网络、计算机系统稳定、安全、可靠地运行，以及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用、确保质量，符合国家有关的机房设计规定。
1、防静电静电不仅会对计算机运行出现随机故障，而且还会导致某些元器件，双级性电路等的击穿和毁坏。
此外，还会影响操作人员和维护人员的正常的工作和身心健康。
2、防火、防盗计算机房在设计时，重点要考虑机房的消防灭火设计。
设计时可以根据消防防火级别来确定机房的设计方案，计算机房火灾报警要求在一楼设有值班室或监控点。
机房里应注意防盗设施的安装，具体地可采用防盗门、防盗锁、警卫、自动报警系统等等。
3、防雷由于机房通信和供电电缆多从室外引入机房，易遭受雷电的侵袭，机房的建筑防雷设计尤其重要。
计算机通信电缆的芯线，电话线均应加装避雷器。
机房布线规范目录机房布线规范1目录3第一章总则4第二章机房环境要求5第三章机架基本要求7第四章设备机架安装及摆放标准8第一节设备安装前要求8第二节机架加固与防震8第三节设备机架安装8第四节外围终端设备9第五节电缆走线架(走线槽道)9第五章机房线缆要求10第一节信号线缆布放要求10第二节电源线布放要求10第三节尾纤布放要求12第六章标签规范13第一节线缆标签格式13第二节设备标签17第一章总则第一条为了加强机房通信质量管理，为数据设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合运达实际情况制定本规范。
第二条本规范适用于机房，作为数据机房建设和管理相关依据。
第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报有限公司，以备今后修订规范时参考补充。
第四条本规范的解释权所属有限公司网络部。
第五条本规范自发布之日起执行。
第二章机房环境要求第六条机房应提供公共操作间及工作区，用于设备调试及维护，以尽量减少维护人员进入设备区。
有条件的机房可以考虑设置辅房，用于工程期间设备的临时存放。
第七条为了适应运达数据业务的迅速发展，数据机房应设置维护专区，用于放置试点设备。
对维护专区具体要求如下：1.物理区域的隔离：由于试点设备经常需要进行现场维护测试，为了确保整体网络安全，维护专区应与其他区域物理隔离。
2.专用的网络接入设备：为了尽可能减少试点设备对运营网络的影响，维护专区应通过专门的设备接入运营网络。
网络接入设备需具备安全隔离的能力。
3.试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理。
第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。
第九条机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。
机房布线规范机房布线时不得随意，网线应在现场进行实际布线，新建或整改机房时，网线、光纤跳接线不准许使用同一理线器或机柜理线槽，应分别在各自专用理线器或机柜理线槽中进行布线，并且设备电源线与网线、光纤跳接线不准许相互缠绕，应与网线、光纤跳接线分开单独进行捆扎。
网线若与强电线路平行，网线与强电线路应保持适当距离，在整理、绑扎网线、光纤跳接线时，固定扎绳严禁绑扎过紧。
一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座，不得连接任何网络设备电源线。
2、当机房存在多台设备机柜时，设备电源线不得跨机柜进行连接及布线。
3、设备电源线应布线于设备安装位置所对应的机柜背面，按照设备实际排列顺序，根据实际情况将设备电源线有序捆扎于机柜背面两侧，如机柜背面具备理线槽，应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中，并进行相应捆扎。
二、网线布线规范1、在单台机柜内布线时，网线布线规范（参考机柜内设备布局图）a、交换机一连接到机框一或交换机二连接到机框三时，网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应，及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口，以此类推。
布设网线时，网线应从交换机一RJ-45端口出线并向下延伸，从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中（注：针对交换机进行网线布设时，应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中，将交换机端口3用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口（注：针对机框进行网线布设时，应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中，将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中，以此类推），交换机二连接到机框三，布线规则同理。
b、交换机一或二连接到机框二时，网线布线规范交换机一的后8个端口应与机框二的前8个卡槽一一对应，及交换机一的RJ-45端口17连接到机框二从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口18连接到机框二从左至右第2个卡槽的RJ-45端口，以此类推。
IDC机柜布线操作规范
IDC机房机柜布线需按如下规范进行操作：
1.电源线插头与服务器电源接头两端要标签扎带
2.如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区
分开来
3.柜子与柜子之间走线要从机柜顶端方向布线
4.连接服务器与交换机两端的网线头后端要粘贴网线标签，且与
交换机端口号编号一致
5.电源线与网线分机柜两边走线，每一小节要用扎带扎好
6.机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维
护与服务器散热稳定性
7.交换机要用配套耳朵固定在机柜顶端，有助于网线的走位
8.交换机上面必须安装网线理线架，有助于网线的整理
9.贴好每台服务器的设备标签，设备前后都需粘贴，标签内容包
含：内网IP地址、设备编号、机柜号及所占U位
10.核心交换机接到二层交换机的网线两端或者光纤要用粘贴网
线标签，写上此端口连接到哪个机柜号哪个交换机哪个端口号
11.只能在服务器标明内网IP地址
12.查看机柜前冷通道通风地板是否打开，以免设备过热死机
13.重装某台设备系统时，不要把显示器电源接在与服务器连接插
排上面，每3个机柜都有提供一个专门供调试的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电
14.日常重整资源时，会不经意碰到网线或电源线导致设备down
掉，所以在处理过程中胆大心细，要多观察交换机的端口是不是都是亮着的。
IDC机房机柜布线需按如下规范进行操作：
1、电源线插头与服务器电源接头两端要标签扎带
2、如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来
3、柜子与柜子之间走线要从机柜顶端方向布线
4、连接服务器与交换机两端的网线头后端要标记同编号的扎带标签，且与交换机端口号编号一致
5、电源线与网线分机柜两边走线，每一小节要用扎带扎好
6、机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维护与服务器散热稳定性
7、交换机要用配套耳朵固定在机柜顶端，有助于网线的走位
8、贴好每台服务器IP或者根据应用划分的标签
9、贴好每台服务器的资产号，通过标签打印机把资产号+条形码一起打出来，以后核实到IDC机房核实资产，可以通过条形码扫描仪扫描出来。
每台设备打印两张一致的，设备前面贴一个，设备边上贴一个，由于编号是唯一性的，预防资产号丢失
10、核心交换机接到二层交换机的网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号哪个交换机哪个端口号，如：con-to-6-2-C3560-7
11、尽量不要在服务器贴IP地址，如：贴上应用标签，这样比较安全，一些托管商设备零散只能贴IP，交换机和防火墙不要贴上IP地址，写上内外网就行了，如：outside与inside
12、查看机柜下面空调挡风口闸门是否打开，以免设备过热死机
13、重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电.
14、日常重整资源时，会不经意碰到网线或电源线导致设备down掉，所以在处理过程区间或临走时关机柜，要多观察交换机的端口是不是都是亮着的。
机房布线管理办法
机房布线管理办法
机房布线管理办法
第一节信号线缆布放要求
第一条布放布放线缆的规格、路由和位臵应符合施工图的规定，线缆排列必须整齐，外皮无损伤。
第二条布放在走线架上的线缆必须绑扎。
绑扎后的线缆应互相紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度。
使用麻线帮扎时麻线必须浸蜡。
第三条布放在槽道内的线缆可不绑扎，但槽内线缆应顺直，不宜交叉。
在线缆转弯处应绑扎固定。
第四条线缆在机柜内布放时不能绷紧，应留有适当余量，绑扎力度适宜，布放顺直、整齐，不应交叉缠绕。
第五条在具备条件的情况下，信号线和电源线应分井引入，若分井敷设确有困难的，电源线应与信号线缆必须作适当隔离。
第六条上走线的机房，走线架上线缆较少时可将交、直流电源线和信号线在同架上隔离布放；线缆较多的，要求将交、直流电源线和信号线分架走线。
第二节电源线布放要求
第七条交、直流电源电缆必须分开布放；电源电缆和信号线缆应分离布放。
第八条电源线必须采用整段线料，中间无接头。
第九条电源线走线采用地槽或架上走线时，应避免交叉，布线要整齐。
第十条电源线和信号线应分井引入，若分井敷设确有困难的，电源线与信号线必须作适当隔离；
第十一条交流电源线和直流电源线应分井引入，若有困难，应将交流线和直流线在同一井内分两边引入。
第十二条机房电源线布放方式如下：
1.采用上走线方式时，交、直流电源线应尽量分架布放。
在机房
空间紧张
且电源线较少时，交、直流电源线可在同一个走线架上分两边隔离走线。

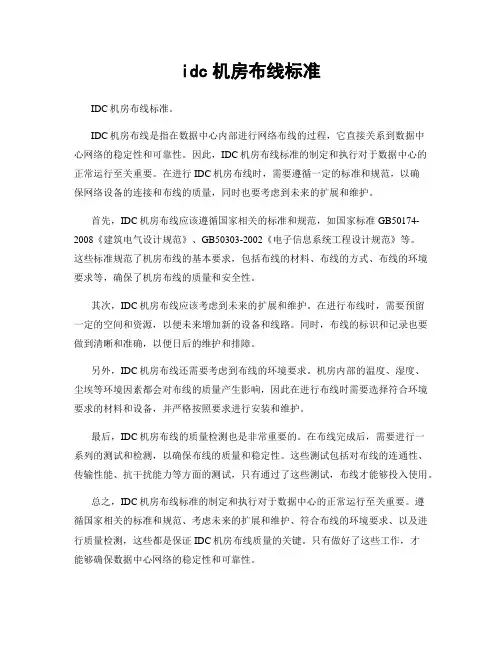

idc机房布线标准IDC机房布线标准。
IDC机房布线是指在数据中心内部进行网络布线的过程，它直接关系到数据中心网络的稳定性和可靠性。
因此，IDC机房布线标准的制定和执行对于数据中心的正常运行至关重要。
在进行IDC机房布线时，需要遵循一定的标准和规范，以确保网络设备的连接和布线的质量，同时也要考虑到未来的扩展和维护。
首先，IDC机房布线应该遵循国家相关的标准和规范，如国家标准GB50174-2008《建筑电气设计规范》、GB50303-2002《电子信息系统工程设计规范》等。
这些标准规范了机房布线的基本要求，包括布线的材料、布线的方式、布线的环境要求等，确保了机房布线的质量和安全性。
其次，IDC机房布线应该考虑到未来的扩展和维护。
在进行布线时，需要预留一定的空间和资源，以便未来增加新的设备和线路。
同时，布线的标识和记录也要做到清晰和准确，以便日后的维护和排障。
另外，IDC机房布线还需要考虑到布线的环境要求。
机房内部的温度、湿度、尘埃等环境因素都会对布线的质量产生影响，因此在进行布线时需要选择符合环境要求的材料和设备，并严格按照要求进行安装和维护。
最后，IDC机房布线的质量检测也是非常重要的。
在布线完成后，需要进行一系列的测试和检测，以确保布线的质量和稳定性。
这些测试包括对布线的连通性、传输性能、抗干扰能力等方面的测试，只有通过了这些测试，布线才能够投入使用。
总之，IDC机房布线标准的制定和执行对于数据中心的正常运行至关重要。
遵循国家相关的标准和规范、考虑未来的扩展和维护、符合布线的环境要求、以及进行质量检测，这些都是保证IDC机房布线质量的关键。
只有做好了这些工作，才能够确保数据中心网络的稳定性和可靠性。
数据中心机房是多功能、多专业的系统工程，除了电子电脑系统的各类设备外，还有各类环境保障设备，只有合理的规划设备布局，才能充分发挥各子系统的功能，便于今后的扩充，方便运维人员的管理，节省投资。
在整个网络布线工程中，机柜布线是一项非常讲究的工作，它和装衣服是完全不一样的，不能说按照个人的喜好去布线，它有自己的规则，如果装错了，就不能正常的完成工作了，严重的还会影响整个工程的质量。
1IDC机房数据中心机柜设备布局时建议考虑如下原则：1、主机、存储设备、服务器机柜宜分区布置。
主机、存储设备、服务器机柜及UPS、空调机等设备应按产品要求留出检修空间，允许相邻设备的维修间距部分重叠。
2、设备之间的过道净宽不应小于。
3、合理规划分阶段进入机房的设备并预留扩充设备的相对位置。
既要符合电脑系统的工艺流程，又要方便今后扩充设备的进场就位及线缆的连接。
4、服务器机柜侧面可无间距排列，以便于强、弱电线(缆)的敷设。
每排机柜之间的距离最好符合地板模数，以防止机柜前后出现小于30Omm的补边地板。
5、放置发热量较大的服务器机柜时，其机柜前面的净距离不应小于，以免热密度太高从而影响设备的散热。
6、设备较多的服务器机房建议采用列头柜方式，使综合布线线缆聚集到列买柜而不是核心柜，从而节省双绞线与光纤，同时，便于使用二级网络交换设备，也便于安装使用服务于某列机柜的KVM系统。
27、新风机的安装位置应保证新风是取自室外新鲜、清洁的空气，新风入口应不影响大楼外观，迸风口下缘距室外地坪不宜小于2m;当新风人口设在绿化地带时，进风口下缘距地不宜小于lm，以减少尘埃污染，延缓空气过滤器的清洗时间，延长空气过滤器的寿命。
8、机房精密空调机在有效送风距离内，送风方向应与设备排列方向一致。
采用地板下送风方式时，空调机送风方向应与地板下强、弱电线槽顺向布置的方向一致，以减少空调系统的阻力，充分发挥空调系统效率。
9、排风机安装位置应保证其排风口高于新风人口，并防止送风、排风短路。
一，打标签工具：理线夹，理线架，桥架固定器，线卡，扎带，胶布，水晶头及线处理设备一套。
尤其重要：标签纸。
基本方法：1、能用理线工具的，不要用手。
2、水晶头跟网线接驳口，必须无缝。
3、能用线卡的，不要用扎带。
4、标签要打好。
5、标签要打好。
6、标签要打好。
二、走线技巧机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。
一般机柜的走线，有如下技巧：1、使用走线架。
机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。
2、使用线桥。
所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。
可以理解为机柜板子上凸出的可以扎线的地方吧。
一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。
3、使用绕线盘。
这个和走线架同理，一般用于通讯设备的光纤整理上。
4、灵活运用进（走）线筒。
所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。
一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。
5、使用扎带和标签。
这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。
我们来看下机房理线及标签工艺：三、机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。
核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。
网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。
1、核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。
核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。
机柜布线标准机柜布线是数据中心建设中非常重要的一环，良好的机柜布线标准不仅可以提高数据中心的运行效率，还可以保障设备的安全和稳定运行。
本文将从机柜布线的规范、布线方式、布线材料等方面进行详细介绍，希望能够对大家有所帮助。
首先，机柜布线需要遵循一定的规范。
在进行机柜布线时，需要根据数据中心的实际情况和需求，合理规划布线方案，遵循相关的标准和规范进行操作。
同时，还需要考虑布线的美观性和易维护性，确保布线整齐、清晰、易于管理。
其次，机柜布线可以采用不同的布线方式。
常见的机柜布线方式包括水平布线和垂直布线。
水平布线是指在机柜内部进行布线，主要是连接服务器、交换机等设备；而垂直布线则是指从机柜顶部或底部引出布线，连接到机房内部的主干线路。
在选择布线方式时，需要根据实际需求和机柜布局进行合理规划，确保布线的稳定性和可靠性。
另外，机柜布线所使用的材料也至关重要。
在进行机柜布线时，需要选择高质量的布线材料，包括网线、光纤、连接器等。
这些材料的质量直接影响着整个数据中心的运行效率和稳定性，因此在选购和使用时需要格外注意，确保材料的可靠性和耐用性。
总的来说，机柜布线标准对于数据中心的建设和运行至关重要。
合理规范的机柜布线可以提高数据中心的运行效率，保障设备的安全稳定运行，减少故障和维护成本。
因此，在进行机柜布线时，需要严格遵循相关的规范和标准，合理选择布线方式和材料，确保布线的稳定性和可靠性。
希望本文的介绍对大家在机柜布线方面有所帮助，也希望大家在进行机柜布线时能够严格按照相关标准进行操作，确保数据中心的安全稳定运行。
机房综合布线规范机房综合布线规范是指在建设机房时，按照一定的规范进行综合布线的工作。
综合布线是机房建设中的重要环节，直接关系到机房的性能和运行稳定性。
下面就机房综合布线的规范进行详细介绍。
1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。
机房应进行防尘、防静电等处理，以保证布线的质量和可靠性。
2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。
布线应避免与电源线、高压线等干扰源交叉。
布线路径应有足够的空间，便于维护和管理。
3.布线标准机房的综合布线应符合国家和行业的相关标准。
比如，布线应采用统一的色彩标准，便于标识和识别。
布线应按照标准分类，比如数据线、电源线、控制线等。
4.布线材料选择机房综合布线时，应选择质量可靠的材料。
比如，电缆应采用优质铜芯线，插座应采用防火、防水的材料。
同时，材料的选择要符合国家和行业的相关要求。
5.接地处理机房综合布线时，应进行有效的接地处理。
接地线的选择和布线方式应符合电气接地的相关要求，以保证机房的安全运行。
6.布线测试机房综合布线完成后，应进行测试，以确保布线质量和性能。
测试内容包括网络连通性、线缆信号传输性能等。
测试结果应符合规定的标准。
7.标识和记录机房综合布线完成后，应进行标识和记录。
每根线缆、插座等都应贴上标签，并记录在档案中。
这样，在维护和管理时能够快速定位和处理问题。
8.维护和管理机房综合布线完成后，应进行定期的维护和管理工作。
比如，定期检查和清洁布线，定期更换老化的线缆和插座。
维护和管理工作要有相应的计划和记录。
综合布线是机房建设中的重要一环，对机房的性能和运行稳定性有着重要的影响。
只有按照规范进行综合布线，才能确保机房的正常运行，提高机房的可靠性和安全性。
以上是机房综合布线规范的相关内容，希望对您有所帮助。
连尚网络机房布线规范文档修订记录连尚网络机房布线规范 (1)1.概述 (4)2.名词解释和互联说明 (5)3.机房内布线规范 (7)3.1 核心设备布线规范 (7)3.2 内网接入布线规范 (8)3.3 桥架内布线规范 (8)3.4 机柜内布线规范 (9)3.4 线缆标签规范 (11)1.概述随着连尚业务的不断发展，IDC规模越来越大。
为了提高连尚IDC新到网络设备上线交付时间及效率，，对机房的光纤和网线布放方面提出了更高的要求与标准，文档中总结规划了相对更符合当下IDC网络设备布线规范操作及验收标准方面的具体解决方案。
此文档目的为了指导服务商在网络设备光纤和网线布放、电源捆绑能够更标准、更规范，统一网络建设布线验收标准。
2.名词解释和互联说明机房网络互联拓扑：TOR：内网接入交换机，1U的盒式网络设备，配备48个10G光口和4个40G光口；10G光口用AOC 线缆下联服务器万兆端口，40G光口用MPO光纤上联到机房内网核心，单台TOR覆盖2个机柜的服务器接入；●ILO：服务器ILO接入交换机，亦称管理网接入交换机，1U的盒式网络设备，配备48个10/100/1000M自适应电口和1个1/10G光口，48个电口下联服务器千兆网口和网络设备MGMT端口；光口用10G 多模光纤上联到机房管理网核心，单台ILO覆盖2个机柜的服务器和网络设备接入；●内网核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MPO光纤下联至机房内TOR，40G光口通过MPO光纤上联至机房数据中心核心设备；●数据中心核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MOP光纤下联至内网核心，10G光口通过10G单模光纤连接传输（专线），10G光口通过10G多模光纤连接统一接入接出设备；●统一接入接出设备：类似于NA T转换设备，用于公网与私网地址之间转换，单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心，上联外网核心；另外通过10G多模光纤连接会话同步交换机，用于不同设备间会话同步；●外网核心：外网区域核心网络设备，配备40G和10G光口，10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备，40G光口通过MPO光纤上联外网边界；●外网边界：与ISP互联的网络设备，配置40G和10G光口，10G光口通过单模光纤上联至ISP设备，另外10G光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心；●10G－AOC线缆：类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接；●管理网线：六类或者超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间连接；3.机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。
机房集装架布线规范1. 前言机房是企业或组织内部的核心设施之一，用于承载和运行各种服务器、网络设备和数据存储设备。
机房集装架布线是机房建设中至关重要的一部分，不仅影响到设备的性能和可靠性，还关系到机房的可维护性和可扩展性。
本文档旨在规范机房集装架布线的要求和步骤，以确保机房的正常运行和设备的稳定性。
2. 设备排列在机房集装架布线之前，首先需要合理地排列设备，以确保布线的顺畅和设备的通风散热。
以下是设备排列的几条基本原则：•机房的主要设备应按照功能或类别分区排列，例如服务器区、网络设备区和存储设备区等。
•设备之间应保留足够的间距，以方便布线和维护，并确保设备良好的通风和散热。
•设备应按照设备规格和重量从上到下排列，重量大的设备应放置在底部，轻量的设备放置在顶部。
3. 集装架选择机房集装架是支撑设备的重要基础，选用合适的集装架对设备的稳定性和可维护性至关重要。
以下是集装架的选择原则：•集装架的负载能力应满足所有设备的需求，并留有一定的余量。
•集装架的结构应稳定，具备良好的抗震性能。
•集装架的尺寸应适应机房的空间，能够容纳所需设备，并保留足够的通道空间。
•集装架应具备良好的可调节性，以便于调整设备的位置和高度。
4. 布线规范机房集装架的布线应按照以下规范进行：4.1. 电源布线•电源线应使用符合国家标准的电线，具备良好的绝缘性能。
•电源线应保持一定的水平或垂直距离，避免与其他信号线交叉或干扰。
•电源线应使用合适的长度，不得过长或过短，以防止电源线过度张拉或过度松弛。
4.2. 网络布线•网络线应使用具备良好抗干扰能力的五类或五类以上网线。
•网络线应保持一定的距离，避免与电源线、传感器线等干扰信号线交叉布线。
•网络线应避免过长或过短，过长会导致信号衰减，过短会增加信号干扰。
4.3. 信号线布线•不同类型的信号线应分开布线，以避免干扰。
•信号线应保持一定的距离，避免与电源线、网络线等产生电磁干扰。
•信号线应使用合适的长度，过长会增加信号衰减，过短会增加信号干扰。
IDC机房机柜布线需按如下规范进行操作：
1、电源线插头与服务器电源接头两端要标签扎带
2、如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来
3、柜子与柜子之间走线要从机柜顶端方向布线
4、连接服务器与交换机两端的网线头后端要标记同编号的扎带标签，且与交换机端口号编号一致
5、电源线与网线分机柜两边走线，每一小节要用扎带扎好
6、机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维护与服务器散热稳定性
7、交换机要用配套耳朵固定在机柜顶端，有助于网线的走位
8、贴好每台服务器IP或者根据应用划分的标签
9、贴好每台服务器的资产号，通过标签打印机把资产号+条形码一起打出来，以后核实到IDC机房核实资产，可以通过条形码扫描仪扫描出来。
每台设备打印两张一致的，设备前面贴一个，设备边上贴一个，由于编号是唯一性的，预防资产号丢失
10、核心交换机接到二层交换机的网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号哪个交换机哪个端口号，如：con-to-6-2-C3560-7
11、尽量不要在服务器贴IP地址，如：贴上应用标签，这样比较安全，一些托管商设备零散只能贴IP，交换机和防火墙不要贴上IP地址，写上内外网就行了，如：outside与inside
12、查看机柜下面空调挡风口闸门是否打开，以免设备过热死机
13、重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电.
14、日常重整资源时，会不经意碰到网线或电源线导致设备down掉，所以在处理过程区间或临走时关机柜，要多观察交换机的端口是不是都是亮着的。
