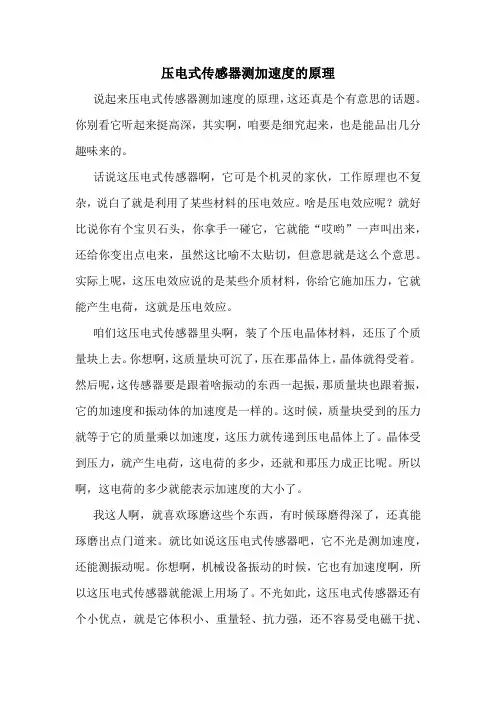

压电式传感器测量加速度

压电式传感器测加速度的原理说起来压电式传感器测加速度的原理，这还真是个有意思的话题。

你别看它听起来挺高深，其实啊，咱要是细究起来，也是能品出几分趣味来的。

话说这压电式传感器啊，它可是个机灵的家伙，工作原理也不复杂，说白了就是利用了某些材料的压电效应。

啥是压电效应呢？就好比说你有个宝贝石头，你拿手一碰它，它就能“哎哟”一声叫出来，还给你变出点电来，虽然这比喻不太贴切，但意思就是这么个意思。

实际上呢，这压电效应说的是某些介质材料，你给它施加压力，它就能产生电荷，这就是压电效应。

咱们这压电式传感器里头啊，装了个压电晶体材料，还压了个质量块上去。

你想啊，这质量块可沉了，压在那晶体上，晶体就得受着。

然后呢，这传感器要是跟着啥振动的东西一起振，那质量块也跟着振，它的加速度和振动体的加速度是一样的。

这时候，质量块受到的压力就等于它的质量乘以加速度，这压力就传递到压电晶体上了。

晶体受到压力，就产生电荷，这电荷的多少，还就和那压力成正比呢。

所以啊，这电荷的多少就能表示加速度的大小了。

我这人啊，就喜欢琢磨这些个东西，有时候琢磨得深了，还真能琢磨出点门道来。

就比如说这压电式传感器吧，它不光是测加速度，还能测振动呢。

你想啊，机械设备振动的时候，它也有加速度啊，所以这压电式传感器就能派上用场了。

不光如此，这压电式传感器还有个小优点，就是它体积小、重量轻、抗力强，还不容易受电磁干扰、温度变化的影响。

你说这多好，简直就是个小能手啊。

我记得有一次，我和几个朋友聊起这压电式传感器来，他们也是一脸的好奇。

有个哥们儿还问我：“你说这压电式传感器测加速度，它准不准啊？”我一听这话，就笑了：“准不准？你试试就知道了。

人家可是利用压电效应，那可是物理原理，能不准吗？”说完这话，我自己也忍不住乐了。

所以啊，这压电式传感器测加速度的原理，说起来就是这么个事儿。

它也不神秘，也不复杂，就是利用了压电效应，把加速度转换成电荷，然后再通过电路转换成咱们能读懂的信号。

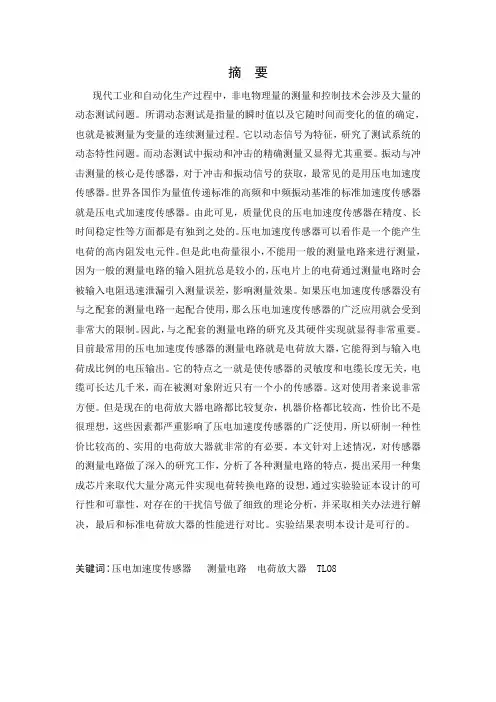

摘要现代工业和自动化生产过程中，非电物理量的测量和控制技术会涉及大量的动态测试问题。

所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定，也就是被测量为变量的连续测量过程。

它以动态信号为特征，研究了测试系统的动态特性问题。

而动态测试中振动和冲击的精确测量又显得尤其重要。

振动与冲击测量的核心是传感器，对于冲击和振动信号的获取，最常见的是用压电加速度传感器。

世界各国作为量值传递标准的高频和中频振动基准的标准加速度传感器就是压电式加速度传感器。

由此可见，质量优良的压电加速度传感器在精度、长时间稳定性等方面都是有独到之处的。

压电加速度传感器可以看作是一个能产生电荷的高内阻发电元件。

但是此电荷量很小，不能用一般的测量电路来进行测量，因为一般的测量电路的输入阻抗总是较小的，压电片上的电荷通过测量电路时会被输入电阻迅速泄漏引入测量误差，影响测量效果。

如果压电加速度传感器没有与之配套的测量电路一起配合使用，那么压电加速度传感器的广泛应用就会受到非常大的限制。

因此，与之配套的测量电路的研究及其硬件实现就显得非常重要。

目前最常用的压电加速度传感器的测量电路就是电荷放大器，它能得到与输入电荷成比例的电压输出。

它的特点之一就是使传感器的灵敏度和电缆长度无关，电缆可长达几千米，而在被测对象附近只有一个小的传感器。

这对使用者来说非常方便。

但是现在的电荷放大器电路都比较复杂，机器价格都比较高，性价比不是很理想，这些因素都严重影响了压电加速度传感器的广泛使用，所以研制一种性价比较高的、实用的电荷放大器就非常的有必要。

本文针对上述情况，对传感器的测量电路做了深入的研究工作，分析了各种测量电路的特点，提出采用一种集成芯片来取代大量分离元件实现电荷转换电路的设想，通过实验验证本设计的可行性和可靠性，对存在的干扰信号做了细致的理论分析，并采取相关办法进行解决，最后和标准电荷放大器的性能进行对比。

实验结果表明本设计是可行的。

关键词:压电加速度传感器测量电路电荷放大器 TLO8AbstractModern industrial and automation of the production process, non-electric physical measurement and control technology will involve a large number of Dynamic test. The so-called dynamic testing means to determine the amount of the instantaneous value and its value varies with time is measured for the continuous measurement of the process variable. It is characterized by dynamic signal, the test system Dynamic characteristics. Dynamic test accurate measurement of vibration and shock is particularly important. Vibration and Chong Chance measured core is a sensor for shock and vibration signal acquisition, the most common is to use a piezoelectric accelerometer Sensors. The world as a value transfer standards high and medium frequency reference standard acceleration sensor Piezoelectric acceleration sensor. Thus, the excellent quality of the piezoelectric acceleration sensor accuracy, long Time stability is something unique to offer. The piezoelectric acceleration sensor can be regarded as a generating High internal resistance of the charge generating components. However, this very small amount of electric charge, and not use the measuring circuit to be measured, Usually the input impedance of the measuring circuit are always smaller, when the charge on the piezoelectric sheet by the measurement circuit Is input resistor leak rapidly introduce measurement errors affecting the measurement results. If the piezoelectric acceleration sensor is not The ancillary measurement circuit used in conjunction with a wide range of applications of piezoelectric accelerometer would be Very large limitations. Therefore, the the accompanying measurement circuit and its hardware implementation is very important.Currently, the most commonly used piezoelectric acceleration sensor measuring circuit is a charge amplifier can be obtained input power Charge proportional to the voltage output. One of its features is to makethe sensitivity of the sensor and cable regardless of the length of the electrical The cable can be up to several kilometers, while in the vicinity of the object to be measured, only a small sensor. This user is very Convenient. But now the charge amplifier circuit is more complex, higher than the price of the machine, the price is not very satisfactory, these factors have a serious impact on the widespread use of the piezoelectric acceleration sensor, and so develop a higher bid, practical charge amplifier is very necessary. For the above, the sensor The measuring circuit to do a thorough research work, the analysis of the characteristics of the various measurement circuit is proposed to adopt a set Into the chip to replace a large number of separate components to achieve the charge conversion circuit is envisaged that the present design can be verified by experiment Feasibility and reliability, a detailed theoretical analysis of the existence of the interference signal, and take approach solutionSummary, the final performance of the amplifier and the standard charge of contrast. The experimental results indicate that the present design is feasible.Key words:Piezoelectric acceleration sensor measuring circuit charge amplifier TLO8图表清单图1-1 测试系统的组成------------------------- 图1-2 压电加速度传感器动态测量系统----------- 图2-1 电桥电路-------------------------------- 图2-2 四个桥臂同时工作的直流电桥------------- 图2-3 两个相邻臂工作的电桥---------------图2-4 两个相对臂工作的电桥------------------ 图2-5 变压器式电桥电路图2-6 紧祸合电感臂电桥图2-7 紧祸合电感臂四端网络和T型网路图2-8 紧祸合电感臂等效电路图2-9 电容式传感器的等效电路图2-10 双T二极管交流电桥图2-11 双T二极管电桥等效电路图2-12 运算放大器式电路图2-13 调频一鉴频电路原理图图3-1 晶体的压电效应图3-2 压电加速度传感器原理图图3-3 作用于压电元件两边的力图3-4 压电加速度传感器的等效电路图3-5 压电加速度传感器测试系统等效电路图3-6 压电加速度传感器简化电路图3-7 简化后的压电加速度传感器电压等效电路图3-8 电荷放大器示意图图4-1 传感器与电荷放大器连接的等效电路图图4-2 电荷放大器电压源实际等效测量电路图4-3 电荷放大器等效电路图图4-4 输入电缆影响的等效电路图4-5 电荷放大器框图图4-6 电荷转换部分电路图4-7 干扰源等效电路图图4-8 适调放大电路原理图4-9 电荷转换电路及适调放大电路图4-10 有源滤波电路原理图图4-11 无源滤波器原理图图4-12 有源滤波器电流回路图图4-13 高通滤波和同相放大电路原理图图4-14 过载指示电路原理图图4-15 过载电路输出特性图4-16 稳压电源电路图4-17 本电荷放大器的主要电路图4-18 ICL7135和ICM7212的接口电路图图5-1 实验装置框图图5-2 实验波形和标准电荷放大器输出波形图5-3 有工频干扰下的信号频谱图5-4 标准电荷放大器TS5865的信号频谱图5-5 屏蔽工频干扰后的信号频谱图5-6 未加低通滤波时本设计的信号频谱图5-7 标准电荷放大器低通上限截止频率为lOK Hz时的信号频谱图5-8 加了1K Hz有源低通滤波器后本设计的信号频谱图5-9 标准电荷放大器低通上限截止频率为1KHz时的信号频谱图5-10 都有1KHz低通滤波的两路信号波形图5-11 标准电荷放大器的直流分量分析图5-12 本设计未加高通滤波器时信号图5-13 本设计加高通滤波器后的信号表1 在不同加速度下本设计和TS5865的电压值比较表2 在不同频率下本设计和标准电荷放大器的灵敏度比值1 前言1. 1 压电加速度传感器在动态测试中的意义随着现代科学技术的迅猛发展，非电物理量的测量与控制技术，已越来越广泛地应用于航天、航空、常规武器、船舶、交通运输、冶金、机械制造、化工、轻工、生物医学工程、自动检测与计量等技术领域，而且也正在逐步引入人们的日常生活中。

压电式压力传感器原理及应用自动化研1302班王民军压电式压力传感器是工业实践中最为常用的一种传感器。

而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也叫压电式压电传感器。

压电式压力传感器可以用来测量发动机内部燃烧压力的测量与真空度的测量。

也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。

它既可以用来测量大的压力，也可以用来测量微小的压力。

一、压电式传感器的工作原理1、压电效应某些离子型晶体电介质（如石英、酒石酸钾钠、钛酸钡等）沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。

当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。

压电式传感器的原理是基于某些晶体材料的压电效应。

2、压电式压力传感器的特点压电式压力传感器是基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式压力传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。

压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。

由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=k*S*p。

式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。

通过测量电荷量可知被测压力大小。

压电式压力传感器的工作原理与压电式加速度传感器和力传感器基本相同，不同的是弹性元件是由膜片等把压力转换成集中力，再传给压电元件。

为了保证静态特性及稳定性，通常多采用压电晶片并联。

在压电式压力传感器中常用的压电材料有石英晶体和压电陶瓷，其中石英晶体应用得最为广泛。

二、压电压力传感器等效电路和测量电路在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。

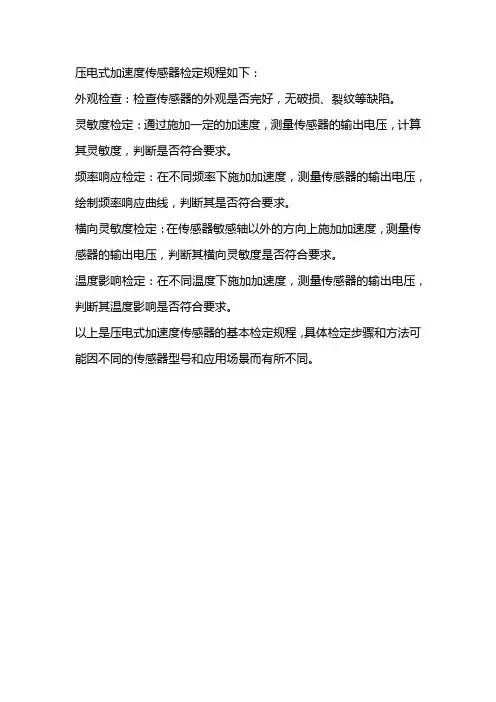

压电式加速度传感器检定规程如下：
外观检查：检查传感器的外观是否完好，无破损、裂纹等缺陷。

灵敏度检定：通过施加一定的加速度，测量传感器的输出电压，计算其灵敏度，判断是否符合要求。

频率响应检定：在不同频率下施加加速度，测量传感器的输出电压，绘制频率响应曲线，判断其是否符合要求。

横向灵敏度检定：在传感器敏感轴以外的方向上施加加速度，测量传感器的输出电压，判断其横向灵敏度是否符合要求。

温度影响检定：在不同温度下施加加速度，测量传感器的输出电压，判断其温度影响是否符合要求。

以上是压电式加速度传感器的基本检定规程，具体检定步骤和方法可能因不同的传感器型号和应用场景而有所不同。

传感器实验压电式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点，是被最为广泛使用的振动测量传感器。

虽然压电式加速度传感器的结构简单，商业化使用历史也很长，但因其性能指标与材料特性、设计和加工工艺密切相关，因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致性差别非常大。

与压阻和电容式相比，其最大的缺点是压电式加速度传感器不能测量零频率的信号。

加速度传感器知识准备1 以上知识点，可参阅<M M A 7660.P D F >讯方公司 传感器实验通过本实验了解加速度传感器的硬件电路和工作原理1．编写一个读取加速度传感器输出信号的程序2． 将X 、Y 、Z 三个轴的加速度值分别做简单的处理显示1． 硬件部分（1） 采集节点一个（2）J-Link 仿真器一个 （3） 显示终端一台 （4） 加速度传感器一个2． 软件部分Keil μVision4 开发环境，J-Link 驱动程序1． 加速度传感器工作原理电路中用到，加速度传感器电路、信号放大电路、单片机系统、状态显示系统构成。

其基本工作原理：经过信号放大电路，加速度传感器电路将感受到X 、Y 、Z 三个轴加速度以数字形式输出至单片机系统, 由状态显示系统进行显示。

加速度传感器工作框图如图5-1：图5-1 电路工作框图2.加速度传感器的硬件电路图电路中，加速度传感器电路如图5-2。

图5-2 加速度传感器原理图3.工作模式:mma7660主要有三种工作模式.(通过设置MODE寄存器)1).Standby(待机)模式此时只有I2C工作,接收主机来的指令. 该模式用来设置寄存器. 也就是说, 要想改变mma7660的任何一个寄存器的值,必须先进入Standby模式. 设置完成后再进入Active或Auto-Sleep模式.2).Active and Auto-Sleep (活动并且Auto-Sleep) 模式mma7660的工作状态分两种, 一种是高频度采样, 一种是低频度采样. 为什么这样分呢, 为了节省功耗,但是在活动时又保持足够的灵敏度. 所以说mma7660的Active模式其实又分两种模式,一种是纯粹的Active模式, 即进了Active模式后一直保持高的采样频率,不变. 还有一种是Active & Auto-Sleep模式, 就是说系统激活后先进入高频率采样,经过一定时间后,如果没检测到有活动,它就进入低频率采样 ,所以就叫做Auto-Sleep, Sleep并不是真的Sleep , 只是说降低采样频率.低频率采样模式又叫Auto-Wake摸式, 即自动唤醒模式.它不是睡眠模式, 它只是降低采样频率.3). Auto-Wake (自动唤醒) 模式Auto-Sleep后就进入低频率采样模式,这种模式就叫做Auto-Wake摸式, 即自动唤醒模式.它不是睡眠模式, 它只是降低采样频率.讯方公司传感器实验6 实验步骤实验基本步骤如下：1．启动Keil μVision4，新建一个项目工程Bank，添加常用组，并添加相应库函数；2．在user文件中建立main.c,SystemInit.c,PublicFuc.c文件；3．新建一个组sensor，在sensor中编写读取加速度传感器数值变化的代码；4．编译链接工程，并生成hex 文件，所有文件如下图6-1所示：图6-1 文件示意图5．将加速度传感器接到传感器接口1；图 6-2 加速度传感器6．将J-Link仿真器、ZigBee路由器接入传感器采集节点,仿真器USB 接口连入PC 机，插好电源，并打开开发实验箱上的电源开关，如图6-3：图6-3 硬件连接示意图7． 将ZigBee 协调器接入智能网关，插好电源，并打开电源启动智能网关系统，运行传感器实验显示程序；图6-4 传感器实验显示程序电源开关电源传感器接口1传感器接口2传感器接口3J-LINK 接口ZigBee_DEBUG复位 节点按键 拨码开关 ZigBee 按键 红外发射天线指示灯ZigBee 复位讯方公司 传感器实验图6-5 智能网关连接示意图8． 选择【Debug 】->【Start/Stop Debug Session 】,启动J-Link 进行仿真调试； 9． 选择【Debug 】->【run 】或者按快捷键“F5”,运行程序； 10． 验证：移动加速度传感器，观察显示屏上数值的变化；11． 验证完毕后，退出J-Link 仿真界面，关闭Keil μVision4软件；关闭硬件电源，整理桌面； 12． 实验完毕。

实验压电式传感器实验实验项目编码：实验项目时数：2实验项目类型：综合性（）设计性（）验证性（√）一、实验目的本实验的主要目的是了压电式传感器的结构特点；熟悉压电传感器的工作原理；掌握压电传感器进行振动和加速度测量的方法。

二、实验内容及基本原理（一）实验内容1．压电传感器进行振动和加速度测量的方法（二）实验原理压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。

压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。

1．压电效应：具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。

压电材料受到外力作用时，在发生变形的同时内部产生极化现象，它表面会产生符号相反的电荷。

当外力去掉时，又重新回复到原不带电状态，当作用力的方向改变后电荷的极性也随之改变，如图1 (a) 、(b) 、(c)所示。

这种现象称为压电效应。

(a) (b) (c)图1 压电效应2．压电晶片及其等效电路多晶体压电陶瓷的灵敏度比压电单晶体要高很多，压电传感器的压电元件是在两个工作面上蒸镀有金属膜的压电晶片，金属膜构成两个电极，如图2(a)所示。

当压电晶片受到力的作用时，便有电荷聚集在两极上，一面为正电荷，一面为等量的负电荷。

这种情况和电容器十分相似，所不同的是晶片表面上的电荷会随着时间的推移逐渐漏掉，因为压电晶片材料的绝缘电阻(也称漏电阻)虽然很大，但毕竟不是无穷大，从信号变换角度来看，压电元件相当于一个电荷发生器。

从结构上看，它又是一个电容器。

因此通常将压电元件等效为一个电荷源与电容相并联的电路如2(b)所示。

其中ea=Q/Ca 。

式中，ea为压电晶片受力后所呈现的电压，也称为极板上的开路电压；Q为压电晶片表面上的电荷；Ca为压电晶片的电容。

实际的压电传感器中，往往用两片或两片以上的压电晶片进行并联或串联。

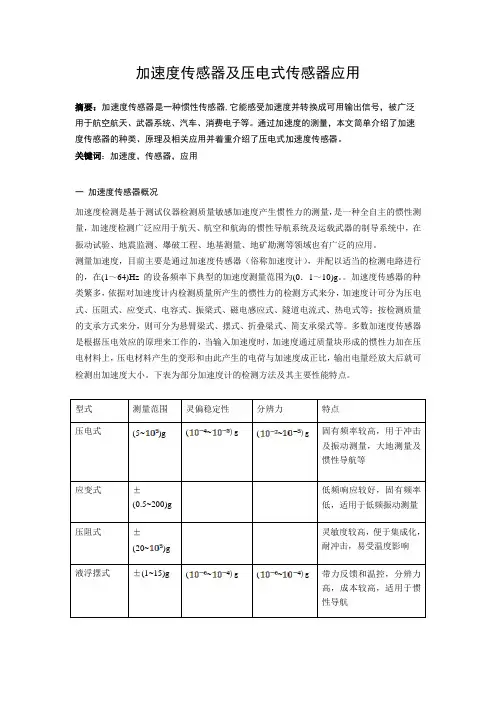

加速度传感器及压电式传感器应用摘要：加速度传感器是一种惯性传感器,它能感受加速度并转换成可用输出信号，被广泛用于航空航天、武器系统、汽车、消费电子等。

通过加速度的测量，本文简单介绍了加速度传感器的种类、原理及相关应用并着重介绍了压电式加速度传感器。

关键词：加速度，传感器，应用一加速度传感器概况加速度检测是基于测试仪器检测质量敏感加速度产生惯性力的测量，是一种全自主的惯性测量，加速度检测广泛应用于航天、航空和航海的惯性导航系统及运载武器的制导系统中，在振动试验、地震监测、爆破工程、地基测量、地矿勘测等领域也有广泛的应用。

测量加速度，目前主要是通过加速度传感器（俗称加速度计），并配以适当的检测电路进行的，在(1～64)Hz的设备频率下典型的加速度测量范围为(0．1～10)g。

加速度传感器的种类繁多，依据对加速度计内检测质量所产生的惯性力的检测方式来分，加速度计可分为压电式、压阻式、应变式、电容式、振梁式、磁电感应式、隧道电流式、热电式等；按检测质量的支承方式来分，则可分为悬臂梁式、摆式、折叠梁式、简支承梁式等。

多数加速度传感器是根据压电效应的原理来工作的，当输入加速度时，加速度通过质量块形成的惯性力加在压电材料上，压电材料产生的变形和由此产生的电荷与加速度成正比，输出电量经放大后就可检测出加速度大小。

下表为部分加速度计的检测方法及其主要性能特点。

(~(~(~(~(~~((~部分加速度计的检测方法及其主要性能特点从测量维数上来看，单维的加速度传感器技术比较成熟，绝大多数加速度传感器为一维型(单轴)，而微惯性系统以及其他～些应用场合常常需要双轴或者三轴的加速度传感器来检测加速度矢量，目前市场上有越来越多的产品应用了双轴以及三轴加速度传感器。

如美国美新半导体有限公司(MEMSIC)开发出了用于车身控制的双轴加速度传感器，该产品的特点是没有机械可动部分，而且产品供货后的故障发生率一直控制在一位数多的ppm值。

压电式加速度传感器振动传感器加速度非接触型速度位移压电式（几Hz –几10kHz ）电动式（DC –300Hz ）应变式（DC –几kHz ）半导体式（DC –1kHz ）电动式（几Hz –几kHz ）应变式（DC –几10Hz ）耐压：6kg/cm2(0.59MPa)外形尺寸（mm）9HEXx10.5Hφ10.0x5.5Hφ6.5x4.2Hφ3.6x3.3Hφ3.5x2.5H尺寸（mm）（不含接头）2.7g2.3g0.8g0.2g0.2g重量（大约）钛钛钛钛钛外壳材料微小型接头（M3 螺纹）微小型接头（M3 螺纹）微小型接头（M3 螺纹）小型接头（10-32 UNF螺纹）小型接头（10-32 UNF螺纹）接头选件选件选件3m3m电缆外壳接地外壳接地外壳接地外壳接地外壳接地接地200,000100,000100,00050,000100,000抗冲击能力（峰值）（m/s2 ）±100,000±10,000±10,000±10,000±100,000使用峰值（m/s2 ）60kHz35kHz40kHz60kHz60kHz共振频率（大约）fc~30,000Hzfc~15,000Hzfc~18,000Hzfc~20,000Hzfc~20,000Hz频率响应（+/-3dB）-20 ~ 80℃-50 ~ 160℃-50 ~ 160℃-50 ~ 160℃-50 ~ 160℃使用温度1,000±20%700±20%640±20%580±20%580±20%电容（pF）5%5%5%5%5%横向灵敏度（最大值）0.3±20%0.35±20%0.17±20%0.0459±15%0.035±20%灵敏度（pC/m/s2）601613612611W611608T:上部接头外形尺寸（mm）8Wx5.5Hx7D17Wx7Hx9D14HEXx32H14HEXx25H14HEXx30H(608)14HEXx25H(608T)尺寸（mm ）（不含接头）1.2g 3.2g 43g 23g 29g (608)25g (608T)重量（大约）钛钛不锈钢SUS303不锈钢SUS303不锈钢SUS303外壳材料小型接头（10-32 UNF 螺纹）微小型接头（M3 螺纹）小型接头（10-32 UNF 螺纹）小型接头（10-32 UNF 螺纹）小型接头（10-32 UNF 螺纹）接头3m 选件选件选件选件电缆容器接地容器接地容器接地容器接地容器接地接地50,00020,00020,00010,00032,000抗冲击能力（峰值）（m/s 2 ）±25,000±10,000±10,000±5,000±16,000使用峰值（m/s 2 ）60kHz 40kHz 20kHz 25kHz 30kHz 共振频率（大约）fc ~20,000Hz fc ~20,000Hz fc ~8,000Hz fc ~11,000Hz fc ~12,000Hz 频率响应（+/-3dB ）-50 ~ 160℃-20 ~ 160℃-20 ~ 140℃-20 ~ 120℃-20 ~ 140℃使用温度560±20%700±20%1,000±20%1,000±20%1,000±20%电容（pF ）5%5%5%5%5%横向灵敏度（最大值）0.04±20%0.16±20%10±10%5±20%5±10%灵敏度（pC/m/s 2）611ZS 612ZS 607608LF 608/608T三轴三轴1k Ω1kΩ300Ω300Ω100Ω或小于输出抗阻（大约）外形尺寸（mm ）14.2Wx14.2Hx14.2D14.2Wx14.2Hx14.2D17HEXx34H14HEXx28Hφ7.9x11.9H尺寸（mm ）（不含接头）11.1g 11.1g 46g 21g 2g 重量（大约）钛钛不锈钢SUS303不锈钢SUS303钛外壳材料DR-4S-4DR-4S-4小型接头（10-32 UNF 螺纹）小型接头（10-32 UNF 螺纹）小型接头（10-32 UNF 螺纹）接头选件选件选件选件φ1.0低噪声电缆60cm 电缆外壳接地外壳接地外壳接地外壳接地外壳接地接地30,00030,00010,00010,000100,000抗冲击能力（峰值）（m/s 2 ）±4,000±400±150±1,500±3,600使用峰值（m/s 2 ）35kHz 35kHz 30kHz 40kHz 60kHz 共振频率（大约） 1 ~8,000Hz 1 ~8,000Hz 3 ~14,000Hz 3 ~23,000Hz 2 ~20,000Hz 频率响应（+/-3dB ）-50 ~ 110℃-50 ~ 110℃-40 ~ 110℃-40 ~ 110℃-50 ~ 105℃使用温度40μVrms 40μVrms 20μVrms 20μVrms 20μVrms 本底噪声（最大值）5%5%5%5%5%横向灵敏度（最大值）1±10%10±10%10±15%1.0±15%1.0±10%灵敏度（pC/m/s 2）7240Z/7240ZT 724Z/724ZT 707708702FB/ST三轴724ZT: TEDS 功能FB: 平底型ST: 螺栓型三轴7240ZT: TEDS 功能fc~20,0000.0425,000611ZSfc~20,0000.1610,000切变612ZS小型，三轴fc~8,0001010,000压缩607高灵敏度fc~11,00055,000608LF低频率fc~12,000516,000608/608T通用型fc~30,0000.3100,000601小型fc~15,0000.3510,000613小型fc~18,0000.1710,000612小型fc~20,0000.045910,000611W防水型fc~20,0000.035100,000切变611小型频率响应(Hz)（+/-3dB）灵敏度（pC/m/s2）使用峰值+/-（m/s2）传感构造型号特性1 ~8,00013,6007240ZT三轴,TEDS1 ~8,00014,0007240Z三轴1 ~8,00010360724ZT三轴,TEDS21 ~24V1 ~8,00010400切变724Z三轴3 ~14,00010150707高灵敏度3 ~23,00011,500708通用型15 ~25V0.5 ~5mA2 ~20,00013,600压缩702FB/ST小型电压恒定电流频率响应(Hz)（+/-3dB）灵敏度（pC/m/s2）使用峰值+/-（m/s2）传感构造型号特性插头转换器（10-32UNF ）-BNCCA-034延长电缆连接器（延长电缆用）CA-033小型插头（10-32UNF 螺纹）CN-032小型插座（10-32UNF 螺纹）CN-031外形说明型号A=φ24, B=14,C=M6(P=1)x4磁铁MG-707A=4, B=M6绝缘双头螺栓（260℃）IS-707HA=φ17, B=M6(P=1), C=21绝缘双头螺栓（120℃）IS-707A=φ11, B=M6(P=1), C=14绝缘双头螺栓（120℃）IS-708外形外形尺寸（mm ）说明型号3.3m3.3m 3m 1.5m 订货指定长度3m 3m 1.5m 1.5m 订货指定长度订货指定长度长度两端小型接头CL-207两端小型接头CL-206一端小型接头，一端BNC 接头CL-206B 一端小型接头，一端BNC 接头CL-207B 601, 612, 613, 612ZS,611ZS 一端小型接头，一端微小型接头CL-600一端小型接头，一端微小型接头CL-601一端小型接头，一端微小型接头CL-602一端DP-4S-1(4针), 一端3个BNC 接头CL-714B724Z/7240Z 系列一端DP-4S-1(4针), 一端3个小型接头CL-714M 一端小型接头，一端BNC 接头CL-200B 608, 608T, 608LF, 708,707两端小型接头CL-200对应压电加速传感器型号连接器型号电荷输出电压输出LX-10/20SA-611600系列低噪声电缆同轴电缆电荷输出型加速度传感器电荷放大器数据记录仪电荷输出电压输出LX-10/20 600系列低噪声电缆同轴电缆电荷输出型加速度传感器转换器数据记录仪带AR-LXPAx型电压输出式加速度传感器用输入放大器CC-10电压输出LX-10/20700系列可使用同轴电缆传感器数据记录仪带AR-LXPAx型约440g （不含干电池）重量约48W x 110H x 110D (mm) （不包含突起部）外形尺寸干电池（LR6碱性干电池4个），电荷输入时供电时间约40小时外部电源5V~15V DC, 消费电流约45mA （6V DC, 电荷输入，CAL OFF 时）100V AC （使用选件AC-DC ）电源温度：0~+40℃湿度：20~80%RH （非结露）使用环境矩形波200Hz ±20Hz, 2Vp-p ±5% (范围“H”, “M”) 矩形波200Hz ±20Hz, 20Vp-p ±5% (范围“L”) 校准信号输入换算0.02pC (mV)rms 以下，输入容量1000pF,灵敏度设定1pC/m/ s 2 （mV/m/s 2）,输出范围定1m/ s 2/ FS, LPF Pass 噪声LPF (-3dB): 1kHz, 10kHz-12dB/oct HPF (-3dB): 5Hz -6dB/oct 滤波器0.2Hz ~30kHz, +0.5dB/-3dB (范围“H”, “M”) 0.2Hz ~10kHz, +0.5dB/-3dB (范围“L”)频率特性±1.5%以内（条件200Hz,输出负荷10kΩ以上）灵敏度精度±10V/10mA负荷阻抗2kΩ以上最大输出±1V 输出阻抗1Ω以下输出额定值BNC输出接头0.03 ~ 999pC/m/s 2 （mV/m/s 2）灵敏度设定范围1，10，100倍3段切换灵敏度切换3位数字开关灵敏度设定0.5mA, 4mA （±20%），电压24VDC 恒定电流电荷：10000pC电压：±10V最大输入值电荷，电压输入开关切换式输入切换压电式加速度传感器（电荷输出型及电压输出型）连接传感器BNC （电荷输入，电压输入兼用）输入接头。

加速度传感器————————————————————————————————作者: ————————————————————————————————日期:加速度传感器一、简介加速度传感器是一种能够测量加速度的传感器。

通常由质量块、阻尼器、弹性元件、敏感元件和适调电路等部分组成。

传感器在加速过程中,通过对质量块所受惯性力的测量,利用牛顿第二定律获得加速度值。

根据传感器敏感元件的不同，常见的加速度传感器包括电容式、电感式、应变式、压阻式、压电式等。

二、分类压电式压电式加速度传感器又称压电加速度计。

它也属于惯性式传感器。

压电式加速度传感器的原理是利用压电陶瓷或石英晶体的压电效应,在加速度计受振时，质量块加在压电元件上的力也随之变化。

当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。

压阻式基于世界领先的MＥMＳ硅微加工技术，压阻式加速度传感器具有体积小、低功耗等特点，易于集成在各种模拟和数字电路中,广泛应用于汽车碰撞实验、测试仪器、设备振动监测等领域。

电容式电容式加速度传感器是基于电容原理的极距变化型的电容传感器。

电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。

在某些领域无可替代,如安全气囊，手机移动设备等。

电容式加速度传感器/电容式加速度计采用了微机电系统(ＭEＭS）工艺，在大量生产时变得经济,从而保证了较低的成本。

伺服式伺服式加速度传感器是一种闭环测试系统，具有动态性能好、动态范围大和线性度好等特点。

其工作原理，传感器的振动系统由"m-ｋ”系统组成,与一般加速度计相同,但质量m 上还接着一个电磁线圈,当基座上有加速度输入时，质量块偏离平衡位置，该位移大小由位移传感器检测出来，经伺服放大器放大后转换为电流输出，该电流流过电磁线圈,在永久磁铁的磁场中产生电磁恢复力，力图使质量块保持在仪表壳体中原来的平衡位置上，所以伺服加速度传感器在闭环状态下工作。

由于有反馈作用，增强了抗干扰的能力,提高测量精度，扩大了测量范围,伺服加速度测量技术广泛地应用于惯性导航和惯性制导系统中，在高精度的振动测量和标定中也有应用。

华东交通大学理工学院论文题目：压电式加速度传感器课程：传感器原理及其应用姓名；吕进专业：通信工程班级： 12 通信2班学号：20120210420243压电式加速度传感器前言目前，国内研制的高冲击压电加速度传感器的性能受材料、结构、工艺和安装等因素的影响，量程和上限频率难以得到提高，从而导致在高冲击下测量的线性度较差。

现在国内研制的压电传感器样机可测量的最大冲击加速度为 1 OO,OOOg，安装谐振频率约为9.5kHz，线性度为10%，还不能完全满足工程使用的要求。

因此，为了满足高速碰撞测试和常规触发引信用压电加速度传感器的要求，本文研究提高压电加速度传感器的量程和频响的设计技术，这项技术可应用在钻地武器试验和深层钻地弹引信中。

在核武器飞行试验中，均要进行触地测试，了解核弹头碰地的状况，测量其触地加速度，为其触发引信的设计和验证提供依据。

在常规钻地弹、侵彻弹等武器研究中，均需要大量程高频响的加速度传感器进行测量。

目前国内的传感器难以满足要求，现采用国外的传感器(如7270A)，但价格昂贵且对华禁运。

综上所述，本文研究提高压电传感器的量程和频响的设计技术，为改进压电加速度传感器的性能奠定基础，为高速触地用测试传感器和深侵彻引信传感器的研究提供技术参考。

目录前言 (1)摘要 (3)关键词 (3)国内外现状 (3)压电式加速度传感器原理 (4)灵敏度 (8)误差形成因素分析 (9)提高传感器频响的措施 (9)实际应用 (11)总结 (12)参考文献 (12)摘要二十一世纪的高效发展中，信息时代已然来临，掌握信息的重要性日益重要，在人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一随着社会的进步，科学技术的发展，特别是近20年来，电子技术日新月异，计算机的普及和应用把人类带到了信息时代，各种电器设备充满了人们生产和生活的各个领域，相当大一部分的电器设备都应用到了传感器件，传感器技术是现代信息技术中主要技术之一，在国民经济建设中占据有极其重要的地位。

压电式加速度传感器摘要：本文介绍了压电式加速度传感器的结构和工作原理，推导了传感器的数学模型，并分析了测量电路，压电传感器的产生零漂现象的各种原因，并针对这些原因提出相应的解决措施。

关键词：压电式；加速度传感器；零漂1 引言现代工业和自动化生产过程中，非电物理量的测量和控制技术会涉及大量的动态测试问题。

所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定，即被测量为变量的连续测量过程。

它以动态信号为特征，研究了测试系统的动态特性问题，而动态测试中振动和冲击的精确测量尤其重要。

振动与冲击测量的核心是传感器，常用压电加速度传感器来获取冲击和振动信号。

压电式传感器是基于某些介质材料的压电效应，当材料受力作用而变形时，其表面会有电荷产生，从而实现非电量测量。

压电式传感器具有体积小，质量轻，工作频带宽等特点，因此在各种动态力、机械冲击与振动的测量以及声学、医学、力学、体育、制造业、军事、航空航天等领域都得到了非常广泛的应用。

加速度传感器作为测量物体运动状态的一种重要的传感器，加速度传感器主要分为压阻式、电容式、应变式、压电式、振弦式、挠性摆式、液浮摆式等类型。

压电式加速度传感器是以压电材料为转换元件，将加速度输入转化成与之成正比的电荷或电压输出的装置，具有结构简单、重量轻、体积小、耐高温、固有频率高、输出线性好、测量的动态范围大、安装简单的特点。

2工作原理压电式加速度传感器又称为压电加速度计，它也属于惯性式传感器。

它是典型的有源传感器。

利用某些物质如石英晶体、人造压电陶瓷的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。

压电敏感元件是力敏元件，在外力作用下，压电敏感元件的表面上产生电荷，从而实现非电量电测量的目的。

压电加速度传感器的原理框图如图1所示，原理如图2所示。

图1 加速度传感器的组成框图支座图2 压电加速度传感器原理图实际测量时，将图中的支座与待测物刚性地固定在一起。

当待测物运动时，支座与待测物以同一加速度运动，压电元件受到质量块与加速度相反方向的惯性力的作用，在晶体的两个表面上产生交变电荷(电压)。
