集成电路封装与测试复习题(含答案)第1章集成电路封装概论2学时第2章芯片互联技术3学时第3章插装元器件的封装技术1学时第4章表面组装元器件的封装技术2学时第5章BGA和CSP的封装技术4学时第6章POP堆叠组装技术2学时第7章集成电路封装中的材料4学时第8章测试概况及课设简介2学时一、芯片互联技术1、引线键合技术的分类及结构特点？答：1、热压焊：热压焊是利用加热和加压力，使焊区金属发生塑性形变，同时破坏压焊界面上的氧化层，使压焊的金属丝与焊区金属接触面的原子间达到原子的引力范围，从而使原子间产生吸引力，达到“键合”的目的。
2、超声焊：超声焊又称超声键合，它是利用超声波(60-120kHz)发生器产生的能量，通过磁致伸缩换能器，在超高频磁场感应下，迅速伸缩而产生弹性振动经变幅杆传给劈刀，使劈刀相应振动；同时，在劈刀上施加一定的压力。
于是，劈刀就在这两种力的共同作用下，带动Al丝在被焊区的金属化层(如Al膜）表面迅速摩擦，使Al丝和Al膜表面产生塑性形变。
这种形变也破坏了Al层界面的氧化层，使两个纯净的金属面紧密接触，达到原子间的“键合”，从而形成牢固的焊接。
3、金丝球焊：球焊在引线键合中是最具有代表性的焊接技术。
这是由于它操作方便、灵活，而且焊点牢固，压点面积大，又无方向性。
现代的金丝球焊机往往还带有超声功能，从而又具有超声焊的优点，有的也叫做热(压)(超)声焊。
可实现微机控制下的高速自动化焊接。
因此，这种球焊广泛地运用于各类IC和中、小功率晶体管的焊接。
2、载带自动焊的分类及结构特点？答：TAB按其结构和形状可分为Cu箔单层带：Cu的厚度为35-70um，Cu-PI双层带Cu-粘接剂-PI三层带Cu-PI-Cu双金属3、载带自动焊的关键技术有哪些？答：TAB的关键技术主要包括三个部分：一是芯片凸点的制作技术；二是TAB载带的制作技术；三是载带引线与芯片凸点的内引线焊接和载带外引线的焊接术。
制作芯片凸点除作为TAB内引线焊接外，还可以单独进行倒装焊（ＦＣＢ）4.倒装焊芯片凸点的分类、结构特点及制作方法？答：蒸镀焊料凸点：蒸镀焊料凸点有两种方法，一种是C4 技术，整体形成焊料凸点；电镀焊料凸点：电镀焊料是一个成熟的工艺。

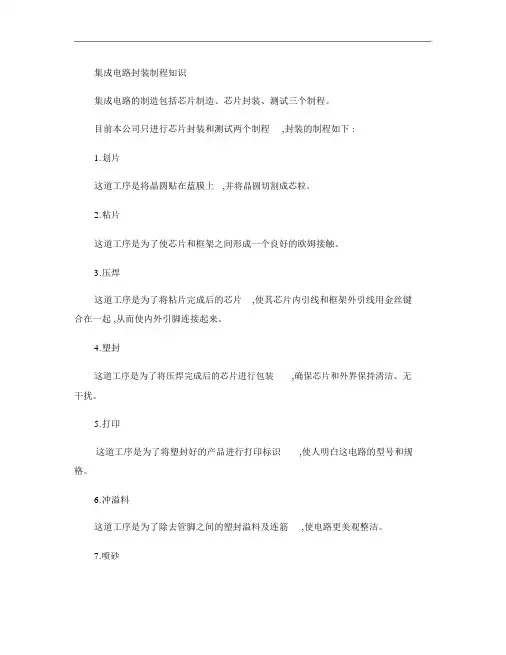

集成电路封装制程知识
集成电路的制造包括芯片制造、芯片封装、测试三个制程。
目前本公司只进行芯片封装和测试两个制程,封装的制程如下 :
1.划片
这道工序是将晶圆贴在蓝膜上,并将晶圆切割成芯粒。
2.粘片
这道工序是为了使芯片和框架之间形成一个良好的欧姆接触。
3.压焊
这道工序是为了将粘片完成后的芯片,使其芯片内引线和框架外引线用金丝键合在一起 ,从而使内外引脚连接起来。
4.塑封
这道工序是为了将压焊完成后的芯片进行包装,确保芯片和外界保持清洁、无干扰。
5.打印
这道工序是为了将塑封好的产品进行打印标识,使人明白这电路的型号和规格。
6.冲溢料
这道工序是为了除去管脚之间的塑封溢料及连筋,使电路更美观整洁。
7.喷砂
这道工序是为了将产品表面的油渣、生刺和溢料去除,以达到电镀的技术要求。
8.电镀
这道工序是将产品的引脚表面镀上一层纯锡,以提高其抗氧化性并增加其导电性。
9.冲切
这道工序是电镀好的产品冲切成单个的成形品。
10.测试
这道工序是测试产品的电性参数,将合格品和不合格品分开,防止电性不良产品出货。
其它还有 :外检、编带、包装等辅助工序。
一、填空题1、将芯片及其他要素在框架或基板上布置，粘贴固定以及连接，引出接线端子并且通过可塑性绝缘介质灌封固定的过程为狭义封装;在次根基之上，将封装体与装配成完整的系统或者设备，这个过程称之为广义封装。
2、芯片封装所实现的功能有传递电能;传递电路信号;提供散热途径；构造保护与支持。
3、芯片封装工艺的流程为硅片减薄与切割、芯片贴装、芯片互连、成型技术、去飞边毛刺、切筋成形、上焊锡、打码。
4、芯片贴装的主要方法有共晶粘贴法、焊接粘贴法、导电胶粘贴发、玻璃胶粘贴法。
5、金属凸点制作工艺中，多金属分层为黏着层、扩散阻挡层、表层金保护层。
6、成型技术有多种，包括了转移成型技术、喷射成型技术、预成型技术、其中最主要的是转移成型技术。
7、在焊接材料中，形成焊点完成电路电气连接的物质叫做煤斜；；用于去除焊盘外表氧化物，提高可焊性的物质叫做助焊剂；在SMT中常用的可印刷焊接材料叫做锡直。
8、气密性封装主要包括了金属气密性封装、陶瓷气密性封装、玻璃气密性封装。
9、薄膜工艺主要有遮射工艺、蒸发工艺、电镀工艺、光刻工艺。
10、集成电路封装的层次分为四级分别为模块元件（MOdUIe）、⅛路卡工艺（Card）、主电路板（Board）、完整电子产品。
11、在芯片的减薄过程中，主要方法有磨削、研磨、干式抛光、化学机械平坦工艺、电化学腐蚀、湿法腐蚀、等离子增强化学腐蚀等。
12、芯片的互连技术可以分为打线键合技术、载带自动键合技术、倒装芯片键合技术。
13、DBG切割方法进展芯片处理时，首先进展在硅片正面切割一定深度切口再进展反面磨削。
14、膜技术包括了薄膜技术和厚膜技术，制作较厚薄膜时常采用丝网印刷和浆料枯燥烧结的方法O15、芯片的外表组装过程中，焊料的涂覆方法有点涂、丝网印刷、钢模板印刷三种。
16、涂封技术一般包括了顺形涂封和封胶涂封。
二、名词解释1、芯片的引线键合技术（3种）是将细金属线或金属带按顺序打在芯片与引脚架或封装基板的焊垫上而形成电路互连，包括超声波键合、热压键合、热超声波键合。

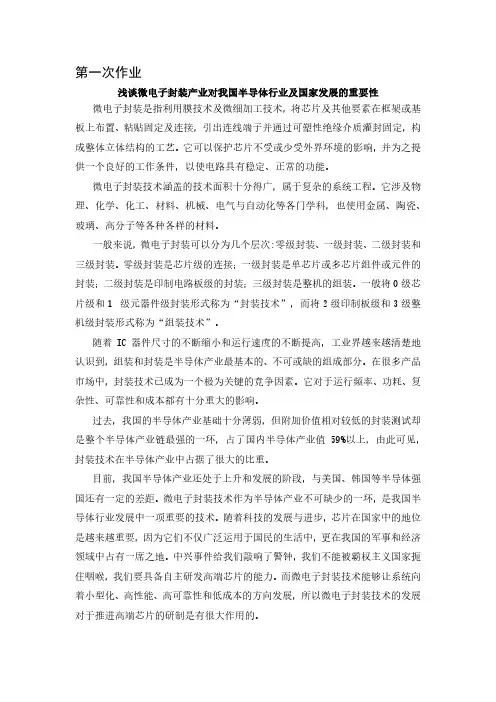

集成电路芯片封装:是指利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置，粘贴,固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定构成整体立体结构的工艺封装工程:将封装体与基板连接固定装配成完整的系统或电子设备，并确保整个的综合性能的工程(合起来就是广义的封装概念)芯片封装实现的功能:①传递电能，主要是指电源电压的分配和导通②传递电路信号，主要是将电信号的延迟尽可能的减小，在布线时应尽可能使信号线与芯片的互联路径及通过封装的I/O接口引出的路径最短③提供散热途径，主要是指各种芯片封装都要考虑元器件部件长期工作时，如何将聚集的热量散出的问题④结构保护与支持，主要是指芯片封装可为芯片和其他连接部件提供牢固可靠的机械支撑封装工程的技术层次①第一层次，该层次又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺②第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电路卡的工艺③第三层次，将数个第二层次完成的封装，组装成的电路卡组合在一个主电路板上，使之成为一个部件或子系统的工艺④第四层次，将数个子系统组装成一个完整电子产品的工艺过程芯片封装的分类:按照封装中组合集成电路芯片的数目，可以分为单芯片封装与多芯片封装按照密封的材料区分，可分为高分子材料和陶瓷为主的种类按照器件与电路板互连方式，可分为引脚插入型和表面贴装型按照引脚分布形态，可分为单边引脚，双边引脚，四边引脚与底部引脚零级层次，在芯片上的集成电路元件间的连线工艺SCP，单芯片封装MCP，多芯片封装DIP，双列式封装BGA，球栅阵列式封装SIP，单列式封装ZIP，交叉引脚式封装QFP，四边扁平封装MCP，底部引脚有金属罐式PGA，点阵列式封装芯片封装技术的基本工艺流程:硅片减薄，硅片切割，芯片贴装，芯片互连，成型技术，去飞边，毛刺，切筋成型，上焊锡，打码芯片减薄：目前硅片的背面减薄技术主要有磨削，研磨，干式抛光，化学机械平坦工艺，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等芯片切割:刀片切割，激光切割(激光半切割，激光全切割)激光开槽加工是一种常见的激光半切割方式芯片贴装也称为芯片粘贴，是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。
集成电路封装与测试一：封装1．集成电路封装的作用大体来说，集成电路封装有如下四个作用：（l）对集成电路起机械支撑和机械保护作用。
集成电路芯片只有依托不同类型的封装才能应用到各个领域的不同场所，以满足整机装配的需要（2）对集成电路起着传输信号和分配电源的作用。
各种输人输出信号和电源地只有通过封装上的引线才能将芯片和外部电子系统相沟通，集成电路的功能才能得到实现和发挥(3）对集成电路起着热耗散的作用。
集成电路加电工作时，会因功耗而发热，特别是功率集成电路，工作时芯片耗散热量大。
这些热量若不散发掉，就会使芯片温升过高，从而影响电路的性能或造成电路失效，因此，必须通过封装来散发芯片热量，以保证集成电路的性能和可靠性(4）对集成电路起着环境保护的作用。
集成电路芯片若无封装保护，将受污染等环境损伤，性能无法实现。
由于集成电路的应用愈来愈广泛，多数集成电路必须能耐各种恶劣环境的影响，因此，封装对集成电路各种性能的正确实现起着重要的保证作用电路的发展受广泛应用前景的驱动、而集成电路的封装又随着集成电路的发展而发展。
没有集成电路封装的发展，集成电路的发展就很难实现。
由此可见，集成电路封装对集成电路有着极其重要的作用2．集成电路封装的内容归纳起来至少有以下几个方面：(1)根据集成电路的应用要求，通过定的结构设计、工艺设计、电设计、热设计和可靠性设计制造出合格的外壳或引线框架等主要零部件，并不断提高设计、工艺技术，以适应集成电路发展的需要；(2）按照整机要求和组装需要，改进封装结构、确定外形尺寸，使之达到通用化、标准化，并向多层次、窄节距、多引线、小外形和高密度方向发展；(3）保证自硅晶圆的减薄、划片和分片开始，直到芯片粘接、引线键合和封盖等－系列封装所需工艺的正确实施，达到一定的规模化和自动化，并不断研制开发新工艺、新设备和新技术，以提高封装工艺水平和质量，同时努力降低封装成本：(4)随着集成电路封装日益发展的需要，在原有的材料基础上，需进一步提供低介电系数、高导热、高机械强度等性能优越的新型有机、无机和金属材料；(5)完善和改进集成电路封装的检验手段，统一检验方法，并加强工艺监测和质量控制，提供准确的检验测试数据，为提高集成电路封装的性能和可靠性提供有力的保证集成电路封装对器件性能的影响越来越大，某些集成电路的性能受封装技术的限制与受集成电路芯片性能的限制几乎相同，甚至更大。
集成电路封装与测试技术在当今科技飞速发展的时代，集成电路已经成为了各种电子设备的核心组件。
从我们日常使用的智能手机、电脑，到汽车、飞机中的控制系统，无一不依赖于集成电路的强大功能。
而集成电路封装与测试技术，则是确保集成电路性能、可靠性和成本效益的关键环节。
集成电路封装，简单来说，就是将制造好的集成电路芯片进行保护和连接，使其能够在外部环境中正常工作，并与其他电子元件进行通信。
这就好比给一颗珍贵的“芯”穿上一件坚固而合身的“外衣”。
封装的首要任务是提供物理保护，防止芯片受到外界的机械损伤、化学腐蚀和电磁干扰。
同时，封装还需要解决芯片的散热问题，确保芯片在工作时产生的热量能够有效地散发出去，以保证其性能和寿命。
封装的类型多种多样，常见的有双列直插式封装（DIP）、球栅阵列封装（BGA）、芯片尺寸封装（CSP）等。
每种封装类型都有其特点和适用场景。
例如，DIP 封装在早期的集成电路中应用广泛，其引脚从芯片两侧引出，安装方便，但占用空间较大；BGA 封装则通过在芯片底部形成球形引脚阵列，大大提高了引脚密度，适用于高性能、高集成度的芯片；CSP 封装则在尺寸上做到了极致，几乎与芯片本身大小相同，具有更小的体积和更好的电气性能。
在封装过程中，材料的选择也至关重要。
封装材料不仅要具备良好的绝缘性能、机械强度和热稳定性，还要与芯片和基板有良好的兼容性。
常见的封装材料包括塑料、陶瓷和金属等。
塑料封装成本较低，广泛应用于消费类电子产品；陶瓷封装具有更好的耐高温和耐湿性，常用于军事、航空航天等领域；金属封装则在散热和电磁屏蔽方面表现出色。
而集成电路测试，则是对封装好的集成电路进行质量检测和性能评估。
这就像是给集成电路进行一场严格的“考试”，只有通过了测试的产品才能进入市场。
测试的目的是确保集成电路在功能上符合设计要求，在性能上达到规定的指标，并且在可靠性方面能够满足长期使用的需求。
测试的内容包括功能测试、参数测试和可靠性测试等。
IC封装测试工艺流程IC（集成电路）封装是将芯片封装在外部包装中，以保护芯片，便于安装和使用。
IC封装测试工艺流程是指在封装过程中对芯片进行检测和测试的一系列流程。
下面是一个1200字以上的IC封装测试工艺流程的详细介绍。
1.裸片测试裸片测试是在封装过程之前进行的一项关键测试。
它主要通过对芯片进行电学测试和可视检查，来检查芯片的功能和质量。
裸片测试的目的是排除芯片本身存在的问题，确保其质量达到封装的要求。
2.贴片贴片是将芯片粘贴在基板上的过程。
在贴片过程中，需要使用特殊的胶水来固定芯片，保证其位置准确。
贴片过程还包括焊接引脚，即将芯片的引脚与基板的焊盘相连接，以完成芯片和基板之间的电气连接。
3.焊接焊接是将芯片的引脚与基板的焊盘相连接的过程。
焊接可以通过手工焊接或自动焊接机进行。
手工焊接需要操作员亲自焊接每个引脚，而自动焊接机可以自动完成焊接过程。
焊接的目的是确保芯片和基板之间的电气连接质量可靠。
4.封装封装是将芯片包装在外部包装中的过程。
封装可以分为多种形式，如晶圆级封装、卡式封装、塑封封装等。
不同形式的封装适用于不同的应用场景和要求。
封装的目的是保护芯片，增强其机械强度，并便于安装和使用。
5.功能测试功能测试是在封装完成后对芯片进行的一项关键测试。
它主要通过对芯片进行电学测试和功能验证，来检查芯片的性能和功能是否符合要求。
功能测试的目的是确保封装后的芯片能够正常工作，达到设计要求的性能指标。
6.温度循环测试温度循环测试是对封装后的芯片进行的一项重要测试。
它主要通过在不同温度下对芯片进行加热和冷却循环，来检查芯片能否在不同温度环境下正常工作。
温度循环测试的目的是评估芯片的温度稳定性和可靠性。
7.可靠性测试可靠性测试是对封装后的芯片进行的一项关键测试。
它主要通过对芯片进行加速老化和环境应力测试，来评估芯片的可靠性和使用寿命。
可靠性测试的目的是确保封装后的芯片能够在长时间、恶劣环境下稳定可靠地工作。
集成电路封装及测试实训报告一、实训背景集成电路是现代电子技术的核心，而集成电路封装和测试则是集成电路生产的重要环节。
为了提高学生对集成电路封装和测试的理解和实践能力，本次实训旨在通过课堂教学和实验操作，使学生掌握常用的集成电路封装形式、封装工艺流程以及测试方法。
二、实训内容1. 集成电路封装形式在实训中，我们了解到常见的集成电路封装形式有DIP、SOP、QFP 等。
其中DIP（Dual In-line Package）是最早使用的一种封装形式，它具有引脚数量少、体积小等优点；SOP（Small Outline Package）则是一种体积更小、引脚数量更多的封装形式；QFP（Quad Flat Package）则是一种引脚密度更高、体积更小的封装形式。
2. 集成电路封装工艺流程在实训中，我们还学习了常见的集成电路封装工艺流程。
首先是基板制作，包括印刷线路板和制作铜箔等步骤；其次是贴片工艺，包括将芯片粘贴到基板上、焊接引脚等步骤；最后是封装工艺，包括将芯片和引脚封装在塑料或陶瓷封装体中的步骤。
3. 集成电路测试方法在实训中，我们还学习了常见的集成电路测试方法。
其中，静态测试包括直流参数测试、交流参数测试和逻辑功能测试；动态测试则包括时序性能测试和可靠性测试。
三、实训过程1. 集成电路封装实验在集成电路封装实验中，我们首先进行了基板制作。
通过印刷线路板和制作铜箔等步骤，我们成功制作出了一块基板。
接着进行贴片工艺，将芯片粘贴到基板上并焊接引脚。
最后进行封装工艺，将芯片和引脚封装在塑料或陶瓷封装体中。
通过这个实验，我们深入了解了集成电路的封装过程。
2. 集成电路测试实验在集成电路测试实验中，我们首先进行了静态测试。
通过直流参数测试、交流参数测试和逻辑功能测试等步骤，我们成功对集成电路进行了静态性能的检测。
接着进行了动态测试，包括时序性能测试和可靠性测试。
通过这个实验，我们深入了解了集成电路的测试方法。
四、实训收获通过本次实训，我深入了解了集成电路封装和测试的基本知识和流程。
集成电路封装与测试技术随着科技的不断发展，电子与电气工程在现代社会中扮演着至关重要的角色。
其中，集成电路封装与测试技术作为电子与电气工程领域的重要组成部分，对于电子产品的研发和生产起着关键性的作用。
本文将对集成电路封装与测试技术进行深入探讨。
一、集成电路封装技术集成电路封装技术是将裸片芯片封装在外壳中，以保护芯片并提供连接引脚的过程。
封装技术的发展不仅关乎芯片的可靠性和稳定性，还与电路性能、功耗和成本等因素密切相关。
在封装技术中，常见的封装形式包括直插式封装、贴片式封装和球栅阵列封装等。
直插式封装通过引脚插入插座或焊接于印刷电路板上，适用于较大尺寸的芯片。
贴片式封装则将芯片直接粘贴在印刷电路板上，适用于小型和轻薄的电子产品。
球栅阵列封装则是一种先进的封装技术，通过微小焊球连接芯片和印刷电路板，具有较高的集成度和可靠性。
除了封装形式，封装材料也是封装技术中的重要因素。
常见的封装材料包括塑料封装、陶瓷封装和金属封装等。
塑料封装成本低、制造工艺简单，适用于大规模生产；陶瓷封装耐高温、抗冲击性好，适用于高性能芯片；金属封装具有良好的散热性能，适用于高功率芯片。
二、集成电路测试技术集成电路测试技术是对封装完成的芯片进行功能、性能和可靠性等方面的测试，以确保芯片的质量和可靠性。
测试过程主要包括芯片测试、封装测试和系统测试等。
芯片测试是对裸片芯片进行测试，以验证其设计和制造是否符合要求。
常见的芯片测试方法包括逻辑功能测试、电气特性测试和可靠性测试等。
逻辑功能测试通过输入不同的信号，验证芯片的逻辑功能是否正确；电气特性测试则测试芯片的电压、电流和功耗等性能参数；可靠性测试则通过长时间的高温、低温和振动等环境测试，验证芯片的可靠性。
封装测试是对封装完成的芯片进行测试，以验证封装过程是否正确，是否存在焊接问题和短路等缺陷。
常见的封装测试方法包括外观检查、焊接可靠性测试和封装参数测试等。
外观检查通过目视或显微镜检查封装是否完整、引脚是否正常；焊接可靠性测试通过模拟实际使用环境下的温度变化和机械振动等，验证封装的可靠性；封装参数测试则测试封装的电气参数，如引脚电阻、电容和电感等。
集成电路封装及测试实训报告尊敬的读者，在本篇文章中，我将为您深入介绍集成电路封装及测试实训的相关内容。
通过对这一主题的探索，我希望能够帮助您全面、深入地理解集成电路封装及测试的过程和关键技术。
让我们从基础知识开始，逐步深入，拓展您对这一主题的认识。
第一部分：集成电路概述首先，我将向您介绍集成电路的基本概念和分类。
集成电路是将多个电子元件（如晶体管、电阻和电容等）集成到一块半导体材料上的芯片。
根据集成度的不同，集成电路可分为小规模集成电路（SSI）、中规模集成电路（MSI）和大规模集成电路（LSI），它们在电子设备中起到了至关重要的作用。
第二部分：集成电路封装的概述在这一部分，我将向您介绍集成电路封装的定义和目的。
集成电路封装是将芯片封装在外壳中，以保护芯片免受机械损伤、湿气和灰尘的侵害，并为芯片提供电气连接。
我将详细解释集成电路封装的基本结构和常见的封装类型，例如双列直插封装（DIP）、无引脚表面贴装封装（SMD）等。
第三部分：集成电路测试的基本原理和方法在这一部分，我们将探讨集成电路测试的基本原理和常用方法。
集成电路测试的目的是验证芯片的功能和性能。
我将介绍常用的测试方法，如静态测试和动态测试，并引入使用自动测试设备（ATE）进行集成电路测试的过程。
第四部分：封装和测试实训的实施步骤和注意事项这一部分将详细介绍集成电路封装和测试实训的实施步骤和注意事项。
我将向您展示实训的典型流程，包括芯片封装、引脚剪裁、焊接和测试等关键步骤。
此外，我还将提供一些建议，以确保实训的顺利进行和最终结果的准确性。
第五部分：对集成电路封装及测试的观点和理解最后，我将分享我对集成电路封装及测试的观点和理解。
集成电路封装和测试是现代电子工程中不可或缺的一部分。
通过封装和测试的过程，我们可以确保芯片的质量和可靠性，并实现其预期的功能和性能。
封装和测试技术的不断创新也推动了集成电路行业的发展，使得电子设备变得更加先进和多样化。
集成电路封装及测试实训报告一、简介集成电路封装及测试是电子工程中非常关键的一环。
封装技术旨在将芯片封装为具有电气连接功能的器件，可实现芯片的应用和保护。
而测试技术则用于验证芯片的功能和性能是否符合设计要求。
本报告将深入探讨集成电路封装及测试的相关内容。
二、集成电路封装技术2.1 封装的作用和意义集成电路封装是将芯片封装为独立器件的过程，具有以下作用和意义：1.实现电气连接：芯片内部的引脚与外部电路的连接通过封装实现，使得芯片可以与其他器件进行通信和传输信号。
2.保护芯片：封装可以提供物理保护，防止芯片受到机械损害、尘埃、湿气等外界环境的侵害。
3.散热和电磁屏蔽：合适的封装结构可以有助于芯片散热，保证芯片的稳定工作；同时还可提供电磁屏蔽功能，减小对其他电路的干扰。
4.提高可靠性和可维护性：封装可以提高芯片的可靠性和可维护性，方便维修和更换。
2.2 封装技术分类集成电路的封装技术可分为以下几类：1.插装封装：将芯片引脚通过插座与外界连接，适用于一些需要频繁更换芯片的场合，如实验室测试和原型开发。
2.表面贴装封装：将芯片焊接在印刷电路板（PCB）表面，适用于大规模批量生产，具有小尺寸、轻量化和低成本的优势。
3.裸片封装：将芯片裸露在外，通过高精度微连接技术进行引脚连接，适用于特殊应用需求，如微型设备和MEMS技术。
2.3 封装工艺流程集成电路封装的工艺流程主要包括以下步骤：1.子装：将芯片切割为独立的单元，并在其上安装金属引线，实现对芯片内部电路和外界的连接。
2.封装底壳制备：制备封装底壳，并在其上进行电路板和引脚的布局设计。
3.封装材料涂覆：在封装底壳上涂覆封装材料，如树脂，用于固定芯片和保护电路。
4.引脚焊接：将芯片和电路板上的引脚通过焊接或其他连接方式连接起来。
5.封装密封：将封装底壳和封装材料密封起来，保护芯片免受外界环境的侵害。
三、集成电路测试技术3.1 测试的目的和意义集成电路测试是验证芯片的功能和性能是否符合设计要求的过程，具有以下目的和意义：1.确保质量：通过测试可以发现芯片中的缺陷，保证产品质量，降低出货风险。
IC芯片封装测试工艺流程IC (Integrated Circuit)芯片封装测试工艺流程是指将集成电路芯片封装成最终产品之前，对芯片进行一系列的测试和封装工艺处理的过程。
下面是一个详细说明 IC 芯片封装测试工艺流程的示例，包括前面工序准备、测试工序和封装工序。
一、前面工序准备1.芯片测试程序准备：根据芯片的设计和规格要求，准备相应的测试程序，包括电气特性测试、功能测试、可靠性测试等。
2.测试设备准备：准备好各种测试设备，例如自动测试设备(Automated Test Equipment, ATE)、焊锡流水线设备、质量检测设备等。
3.测试载板准备：根据芯片的尺寸和引脚数目，设计和制作测试载板，以便在测试设备上进行芯片测试。
二、芯片测试工序1.前准备：将芯片放置在测试载板上，并通过焊锡等方式使芯片与载板连接好。
2.电气特性测试：对芯片进行电气特性的测试，包括电流、电压、功耗等参数的测试。
通过这个测试可以验证芯片的基本电气特性是否符合设计要求。
3.功能测试：对芯片的功能进行全面测试，包括各个输入输出端口的功能、逻辑电路的正确性等。
通过功能测试可以验证芯片的功能是否符合设计要求。
4.可靠性测试：对芯片进行可靠性测试，包括温度循环、湿度测试、振动测试等。
通过可靠性测试可以验证芯片在极端环境下的工作可靠性。
5.故障诊断：当芯片在测试过程中出现故障时，需要进行故障诊断，找出故障原因并进行修复。
6.功能调整与优化：根据测试结果，对芯片的功能进行调整和优化，以提高芯片的性能和可靠性。
三、封装工序1.芯片涂胶：在芯片的上方和周围涂上胶水，以确保芯片的稳固固定在封装底座上。
2.芯片定位：将芯片准确地放置在封装底座上，使芯片的引脚与底座上的接触点对齐。
3.引线焊接：使用焊锡将芯片的引脚与封装底座上的引线焊接在一起，确保芯片与封装底座的电路连接。
4.封装密封：在封装过程中，通过密封胶将芯片和封装底座包裹起来，以保护芯片免受外部环境的影响。
