MT1022-10KG称重传感器 梅特勒托利多

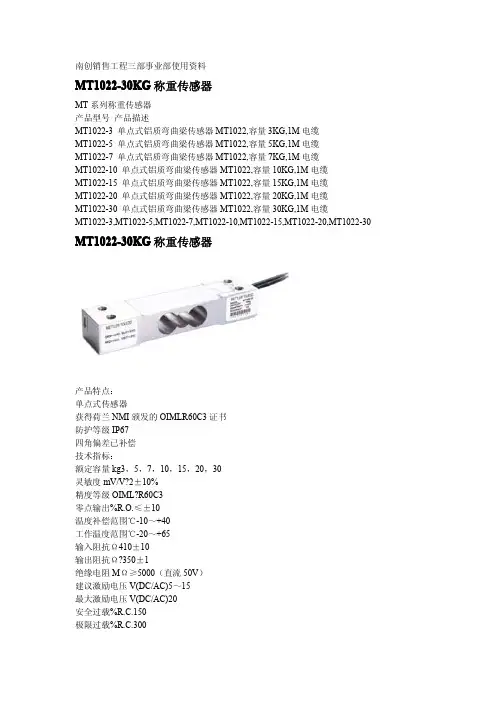

南创销售工程三部事业部使用资料MT1022-30KG称重传感器MT系列称重传感器产品型号产品描述MT1022-3单点式铝质弯曲梁传感器MT1022,容量3KG,1M电缆MT1022-5单点式铝质弯曲梁传感器MT1022,容量5KG,1M电缆MT1022-7单点式铝质弯曲梁传感器MT1022,容量7KG,1M电缆MT1022-10单点式铝质弯曲梁传感器MT1022,容量10KG,1M电缆MT1022-15单点式铝质弯曲梁传感器MT1022,容量15KG,1M电缆MT1022-20单点式铝质弯曲梁传感器MT1022,容量20KG,1M电缆MT1022-30单点式铝质弯曲梁传感器MT1022,容量30KG,1M电缆MT1022-3,MT1022-5,MT1022-7,MT1022-10,MT1022-15,MT1022-20,MT1022-30 MT1022-30KG称重传感器产品特点：单点式传感器获得荷兰NMI颁发的OIMLR60C3证书防护等级IP67四角偏差已补偿技术指标：额定容量kg3，5，7，10，15，20，30灵敏度mV/V?2±10%精度等级OIML?R60C3零点输出%R.O.≤±10温度补偿范围℃-10～+40工作温度范围℃-20～+65输入阻抗Ω410±10输出阻抗Ω?350±1绝缘电阻MΩ≥5000（直流50V）建议激励电压V(DC/AC)5～15最大激励电压V(DC/AC)20安全过载%R.C.150极限过载%R.C.300防护等IP67最大台面尺寸mm350×350电缆长度m0.5MT1022-30KG称重传感器。

托利多IL-1000称重传感器
广州兰瑟电子科技有限公司传感事业部培训资料
Mettler Toledo/托利多IL-1000称重传感器产品描述：IL-150钢质弯曲梁传感器，容量150KG,2.5M电缆
IL-250钢质弯曲梁传感器，容量250KG,2.5M电缆
IL-500钢质弯曲梁传感器，容量500KG,2.5M电缆
IL-1000钢质弯曲梁传感器，容量1000KG,2.5M电缆IL-2000钢质弯曲梁传感器，容量2000KG,2.5M电缆托利多IL-1000称重传感器产品技术指标：
安全过载150%R.C；极限过载300%R.C；防护等IP67；额定容量150，
250，500，1000，2000kg，灵敏度2±0.002mV/V，不重复性≤0.01%R.O.滞后≤±0.02%R.O.非线性≤±0.02%R.O.蠕变(30分)≤±0.02%R.O.零点输出≤±1%R.O.温度补偿范围-10～+40℃；工作温度范围-20～+65℃；灵敏度温度系数≤±0.002%Load/℃；零点温度系数%R.O./℃≤±0.002；输入阻抗387±4Ω；输出阻抗350±1Ω；绝缘电阻M Ω≥5000(直流50V)；建议激励电压(DC/AC)5～15V；最大激励电压(DC/AC)20V；最大台面尺寸800×800(IL-2000：1000×1000)mm。

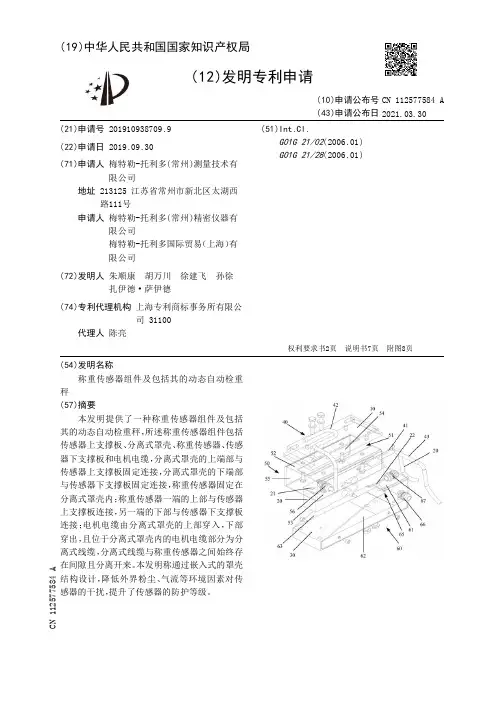

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910938709.9(22)申请日 2019.09.30(71)申请人 梅特勒-托利多(常州)测量技术有限公司地址 213125 江苏省常州市新北区太湖西路111号申请人 梅特勒-托利多(常州)精密仪器有限公司　梅特勒-托利多国际贸易（上海）有限公司(72)发明人 朱顺康　胡万川　徐建飞　孙徐　扎伊德·萨伊德　(74)专利代理机构 上海专利商标事务所有限公司 31100代理人 陈亮(51)Int.Cl.G01G 21/02(2006.01)G01G 21/28(2006.01)(54)发明名称称重传感器组件及包括其的动态自动检重秤(57)摘要本发明提供了一种称重传感器组件及包括其的动态自动检重秤，所述称重传感器组件包括传感器上支撑板、分离式罩壳、称重传感器、传感器下支撑板和电机电缆，分离式罩壳的上端部与传感器上支撑板固定连接，分离式罩壳的下端部与传感器下支撑板固定连接，称重传感器固定在分离式罩壳内；称重传感器一端的上部与传感器上支撑板连接，另一端的下部与传感器下支撑板连接；电机电缆由分离式罩壳的上部穿入，下部穿出，且位于分离式罩壳内的电机电缆部分为分离式线缆，分离式线缆与称重传感器之间始终存在间隙且分离开来。

本发明称通过嵌入式的罩壳结构设计，降低外界粉尘、气流等环境因素对传感器的干扰，提升了传感器的防护等级。

权利要求书2页 说明书7页 附图8页CN 112577584 A 2021.03.30C N 112577584A1.一种称重传感器组件，其特征在于，所述称重传感器组件包括传感器上支撑板、分离式罩壳、称重传感器、传感器下支撑板和电机电缆，所述分离式罩壳的上端部与所述传感器上支撑板固定连接，所述分离式罩壳的下端部与所述传感器下支撑板固定连接，所述称重传感器固定在所述分离式罩壳内；所述称重传感器一端的上部与所述传感器上支撑板连接，另一端的下部与所述传感器下支撑板连接；所述电机电缆由所述分离式罩壳的上部穿入，下部穿出，且位于所述分离式罩壳内的所述电机电缆部分为分离式线缆，所述分离式线缆与所述称重传感器之间始终存在间隙且分离开来。

METTLER TOLEDO(梅特勒-托利多)称重仪——培训资料注：本资料只针对梅特勒-托利多IND131/331型号称重仪，侧重于称重仪的标定及常见参数设置一、产品基本信息1 名称：METTLER TOLEDO(梅特勒-托利多)2 称重显示控制器型号: IND131/331防尘式3 称重传感器型号：SB-1t4 数量及分布：LT 入库区2台CT1 外部接口区2台CT1 尾料区1台CT1 清洁区2台CT1 装箱区3台CT2 外部接口区1台CT2 装箱区4台共15台二、传感器安装1 安装时每台称重仪均由4个传感器组成，其中一组对角为2个全浮动型传感器，另外一组对角为1个半浮动型传感器和1个固定型传感器2 安装时4个传感器要处于同一水平面3 按照传感器上的标牌指示进行接线+EXC 绿色电源正极-EXC 黑色电源负极SHELD 黄色（粗）屏蔽线+SEN 黄色（细）正反馈线-SEN 蓝色负反馈线+SIN 白色正信号线-SIN 红色负信号线三、称重显示控制器安装1 按照手册将各个模块插接并固定2 按照传感器的接线规则装接信号线（注意要接好屏蔽线）3 连接PROFIBUS DP线4 连接电源线（请确保主柜的相应的断路器断开）四、设置参数1 熟悉面板常用键功能2 数据含义3设置通信站址长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“通讯”菜单，并进入——选择“PLC”菜单，并进入——选择“PROFIBUS”,并进入——选择“节点地址”，并进入——设置通信站址——设置成功后按多次“清零”键，返回显示界面4设置密码长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“仪表”菜单，并进入——选择“用户”菜单，并进入——设置密码——设置成功后按多次“清零”键，返回显示界面五、称重仪的标定1 标定零点长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“称台”菜单，并进入——选择“标定”菜单，并进入——选择“标定零点”菜单，并进入——选择“空称”菜单，并进入——按“打印”键开始标定——显示标定成功，进行下一步2设置标定量程标定零点显示标定成功后，按“打印”键确认——按“打印”键选择“标定量程”——设置量程值——放置砝码3放置标准砝码：放置砝码时应该使4个传感器的受重均衡，并使重量在整个称重仪上均匀分布4标定量程放置砝码成功后，按“打印”键，开始标定量程——显示标定成功后，按按“打印”键确认——按多次“清零”键，返回显示界面注意：在标定零点和标定量程的过程中，不要碰触称台，以免造成干扰！5 测试效果进行效果测试时，应该先拿一个标准砝码，分别放置在四个传感器处，查看示数是否在误差范围内并且示数基本一致。

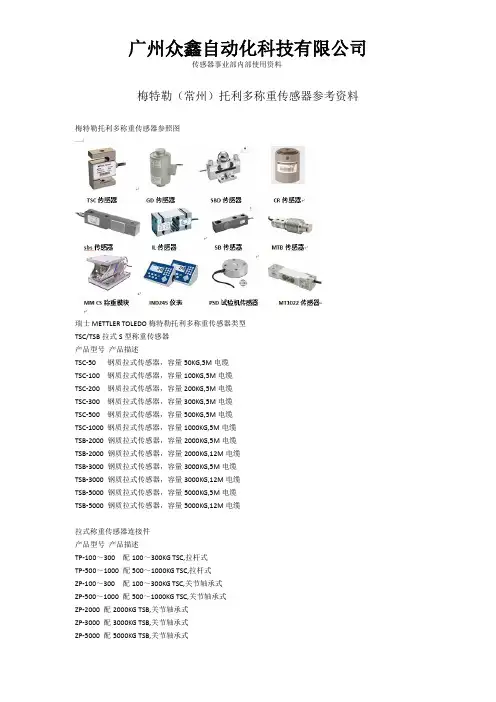

梅特勒（常州）托利多称重传感器参考资料梅特勒托利多称重传感器参照图瑞士METTLER TOLEDO梅特勒托利多称重传感器类型TSC/TSB拉式S型称重传感器产品型号产品描述TSC-50 钢质拉式传感器，容量50KG,5M电缆TSC-100 钢质拉式传感器，容量100KG,5M电缆TSC-200 钢质拉式传感器，容量200KG,5M电缆TSC-300 钢质拉式传感器，容量300KG,5M电缆TSC-500 钢质拉式传感器，容量500KG,5M电缆TSC-1000 钢质拉式传感器，容量1000KG,5M电缆TSB-2000 钢质拉式传感器，容量2000KG,5M电缆TSB-2000 钢质拉式传感器，容量2000KG,12M电缆TSB-3000 钢质拉式传感器，容量3000KG,5M电缆TSB-3000 钢质拉式传感器，容量3000KG,12M电缆TSB-5000 钢质拉式传感器，容量5000KG,5M电缆TSB-5000 钢质拉式传感器，容量5000KG,12M电缆拉式称重传感器连接件产品型号产品描述TP-100～300 配100～300KG TSC,拉杆式TP-500～1000 配500～1000KG TSC,拉杆式ZP-100～300 配100～300KG TSC,关节轴承式ZP-500～1000 配500～1000KG TSC,关节轴承式ZP-2000 配2000KG TSB,关节轴承式ZP-3000 配3000KG TSB,关节轴承式ZP-5000 配5000KG TSB,关节轴承式SB系列剪切梁传感器产品型号产品描述SB-0.3 剪切梁传感器，容量0.3T,盲孔，4M电缆SB-0.5t 剪切梁传感器，容量0.5T,盲孔，4M电缆SB-0.5t 剪切梁传感器，容量0.5T,盲孔，12M电缆SB-1t 剪切梁传感器，容量1T,盲孔，4M电缆SB-1t 剪切梁传感器，容量1T,盲孔，12M电缆SB-2t 剪切梁传感器，容量2T,盲孔，4M电缆SB-2t 剪切梁传感器，容量2T,盲孔，12M电缆SB-3t 剪切梁传感器，容量3T,盲孔，4M电缆SB-5t 剪切梁传感器，容量5T,盲孔孔，5M电缆SB-10t 剪切梁传感器，容量10T,盲孔孔，6M电缆SB-15t 剪切梁传感器，容量15T,盲孔孔，10M电缆SB-20t 剪切梁传感器，容量20T,盲孔孔，10M电缆SBT系列剪切梁传感器产品型号产品描述SBT-0.3t 剪切梁传感器，容量0.3T,通孔，4M电缆SBT-0.5t 剪切梁传感器，容量0.5T,通孔，4M电缆SBT-1t 剪切梁传感器，容量1T,通孔，4M电缆SBT-2t 剪切梁传感器，容量2T,通孔，4M电缆SBT-3t 剪切梁传感器，容量3T,通孔，4M电缆SBT-5t 剪切梁传感器，容量5T,通孔，5M电缆SBS系列剪切梁传感器产品型号产品描述SBS-0.3t 剪切梁传感器，容量0.3T,螺纹孔，4M电缆SBS-0.5t 剪切梁传感器，容量0.5T,螺纹孔，4M电缆SBS-1t 剪切梁传感器，容量1T,螺纹孔，4M电缆SBS-2t 剪切梁传感器，容量2T,螺纹孔，4M电缆SBS-3t 剪切梁传感器，容量3T,螺纹孔，4M电缆SBC系列紧密型剪切梁称重传感器及其连接件产品型号产品描述SBC-0.5t 紧密型剪切梁传感器，容量0.5T,3M电缆SBC-0.5t 紧密型剪切梁传感器，容量0.5T,6M电缆SBC-1t 紧密型剪切梁传感器，容量1T,3M电缆SBC-1t 紧密型剪切梁传感器，容量1T,6M电缆SBC-2t 紧密型剪切梁传感器，容量2T,3M电缆SBC-2t 紧密型剪切梁传感器，容量2T,6M电缆SBC-3t 紧密型剪切梁传感器，容量3T,3M电缆SBC-3t 紧密型剪切梁传感器，容量3T,6M电缆连接件SPC-0.5～3T 紧密型剪切梁称重传感器专用连接件SPC-5T 紧密型剪切梁称重传感器专用连接件SBH系列不锈钢焊接密封传感器产品型号产品描述SBH-0.25t 弯曲梁称重传感器，称重容量0.25T，5M电缆SBH-0.5t 弯曲梁称重传感器，称重容量0.5T，5M电缆SBH-1t 弯曲梁称重传感器，称重容量1T，5M电缆SBH-2t 弯曲梁称重传感器，称重容量2T，5M电缆SBH-3t 弯曲梁称重传感器，称重容量3T，5M电缆SBH-5 弯曲梁称重传感器，称重容量5T，5M电缆IL系列称重传感器产品型号产品描述IL-150KG 钢质弯曲梁传感器，容量150KG,2.5M电缆IL-250KG 钢质弯曲梁传感器，容量250KG,2.5M电缆IL-500KG 钢质弯曲梁传感器，容量500KG,2.5M电缆IL-1000KG 钢质弯曲梁传感器，容量1000KG,2.5M电缆IL-2000KG 钢质弯曲梁传感器，容量2000KG,2.5M电缆0745A/0743系列不锈钢焊接密封传感器产品型号产品描述0745A-0.22t 0745A称重传感器0.22T,2.2M电缆0745A-0.22t 0745A称重传感器0.22T,4.5M电缆0745A-0.22t 0745A称重传感器0.22T,9M电缆0745A-0.55t 0745A称重传感器0.55T,2.2M电缆0745A-0.55t 0745A称重传感器0.55T,4.5M电缆0745A-0.55t 0745A称重传感器0.55T,9M电缆0745A-1.1t 0745A称重传感器1.1T,2.2M电缆0745A-1.1t 0745A称重传感器1.1T,4.5M电缆0745A-1.1t 0745A称重传感器1.1T,9M电缆0745A-2.2t 0745A称重传感器2.2T,2.2M电缆0745A-2.2t 0745A称重传感器2.2T,4.5M电缆0745A-2.2t 0745A称重传感器2.2T,9M电缆0745A-4.4t 0745A称重传感器4.4T,4.5M电缆0745A-4.4t 0745A称重传感器4.4T,9M电缆0745A-4.4t 0745A称重传感器4.4T,18M电缆GD柱式称重传感器产品型号产品描述GD-15 柱式GD不锈钢称重传感器,容量15t，13M电缆GD-20 柱式GD不锈钢称重传感器,容量20t，13M电缆GD-30 柱式GD不锈钢称重传感器,容量30t，13M电缆GD-50 柱式GD不锈钢称重传感器,容量50t，13M电缆GD-100 柱式GD不锈钢称重传感器,容量100t，13M电缆GD柱式防爆传感器产品型号产品描述GD-15x 柱式GD不锈钢称重传感器,容量15t，13M电缆GD-20x 柱式GD不锈钢称重传感器,容量20t，13M电缆GD-30x 柱式GD不锈钢称重传感器,容量30t，13M电缆GD-50x 柱式GD不锈钢称重传感器,容量50t，13M电缆GD-100x 柱式GD不锈钢称重传感器,容量100t，13M电缆电流型模拟量输出传感器产品型号产品描述GD-15-AOC GD电流型模拟量输出传感器，容量15T,13M电缆GD-20-AOC GD电流型模拟量输出传感器，容量20T,13M电缆GD-30-AOC GD电流型模拟量输出传感器，容量30T,13M电缆GD-50-AOC GD电流型模拟量输出传感器，容量50T,13M电缆GD-100-AOC GD电流型模拟量输出传感器，容量100T,13M电缆GD-200-AOC GD电流型模拟量输出传感器，容量200T,20M电缆GD-250-AOC GD电流型模拟量输出传感器，容量250T,20M电缆GD-300-AOC GD电流型模拟量输出传感器，容量300T,30M电缆GD-400-AOC GD电流型模拟量输出传感器，容量400T,30M电缆GD-500-AOC GD电流型模拟量输出传感器，容量500T,30M电缆PGD-2-AOC GD电流型模拟量输出传感器，容量2T,13M电缆PGD-5-AOC GD电流型模拟量输出传感器，容量5T,13M电缆PGD-10-AOC GD电流型模拟量输出传感器，容量10T,13M电缆PGD-20-AOC GD电流型模拟量输出传感器，容量20T,13M电缆PGD-30-AOC GD电流型模拟量输出传感器，容量30T,13M电缆PGD-50-AOC GD电流型模拟量输出传感器，容量50T,13M电缆选配件（用于隔离电源及信号）3042隔离安全栅3042隔离安全栅屏蔽电缆瑞士METTLER TOLEDO梅特勒托利多称重模块类型FW/CW系列称重模块产品型号产品描述FW-0.3t 固定式静载模块,容量0.3t,4M电缆FW-0.3t 半浮动式静载模块,容量0.3t,4M电缆FW-0.3t 全浮动式静载模块,容量0.3t,4M电缆FW-0.5t 固定式载模块,容量0.5t,4M电缆FW-0.5t 半浮动式静载模块,容量0.5t,4M电缆FW-0.5t 全浮动式静载模块,容量0.5t,4M电缆FW-1t 固定式静载模块,容量1t,4M电缆FW-1t 固定式静载模块,容量1t,12M电缆FW-1t 半浮动式静载模块,容量1t,4M电缆FW-1t 半浮动式静载模块,容量1t,12M电缆FW-1t 全浮动式静载模块,容量1t,4M电缆FW-1t 全浮动式静载模块,容量1t,12M电缆FW-2t 固定式静载模块,容量2t,4M电缆FW-2t 固定式静载模块,容量2t,12M电缆FW-2t 半浮动式静载模块,容量2t,4M电缆FW-2t 半浮动式静载模块,容量2t,12M电缆FW-2t 全浮动式静载模块,容量2t,4M电缆FW-2t 全浮动式静载模块,容量2t,12M电缆FW-3t 固定式静载模块,容量3t,4M电缆FW-3t 半浮动式静载模块,容量3t,4M电缆FW-3t 全浮动式静载模块,容量3t,4M电缆FW-5t 固定式静载模块,容量5t,5M电缆FW-5t 半浮动式静载模块,容量5t,5M电缆FW-5t 全浮动式静载模块,容量5t,5M电缆FW-10t 固定式静载模块,容量10t,6M电缆FW-10t 半浮动式静载模块,容量10t,6M电缆FW-10t 全浮动式静载模块,容量10t,6M电缆FW-15t 固定式静载模块,容量15t,10M电缆FW-15t 半浮动式静载模块,容量15t,10M电缆FW-15t 全浮动式静载模块,容量15t,10M电缆FW-20t 固定式静载模块,容量20t,10M电缆FW-20t 半浮动式静载模块,容量20t,10M电缆FW-20t 全浮动式静载模块,容量20t,10M电缆CW-0.3t 动载模块,容量0.3t,4M电缆CW-0.5t 动载模块,容量0.5t,4M电缆CW-1t 动载模块,容量1t,4M电缆CW-2t 动载模块,容量2t,4M电缆CW-3t 动载模块,容量3t,4M电缆CW-5t 动载模块,容量5t,5M电缆CW-10t 动载模块,容量10t,6M电缆CW-15t 动载模块,容量15t,10M电缆CW-20t 动载模块,容量20t,10M电缆FWC/CWC系列称重模块产品型号产品描述FWC-0.22x 防爆固定式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.22x 防爆浮动式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.22x 防爆半防爆浮动式不锈钢静载模块,容量0.22t,4.5M电缆FWC-0.55x 防爆固定式不锈钢静载模块,容量0.55t,4.5M电缆FWC-0.55x 防爆浮动式不锈钢静载模块,容量0.55t,4.5M电缆FWC-0.55x 防爆半防爆浮动式不锈钢静载模块,容量0.55t,4.5M电缆FWC-1.1x 防爆固定式不锈钢静载模块,容量1.1t,4.5M电缆FWC-1.1x 防爆浮动式不锈钢静载模块,容量1.1t,4.5M电缆FWC-1.1x 防爆半防爆浮动式不锈钢静载模块,容量1.1t,4.5M电缆FWC-2.2x 防爆固定式不锈钢静载模块,容量2.2t,4.5M电缆FWC-2.2x 防爆浮动式不锈钢静载模块,容量2.2t,4.5M电缆FWC-2.2x 防爆半防爆浮动式不锈钢静载模块,容量2.2t,4.5M电缆FWC-4.4x 防爆固定式不锈钢静载模块,容量4.4t,4.5M电缆FWC-4.4x 防爆浮动式不锈钢静载模块,容量4.4t,4.5M电缆FWC-4.4x 防爆半防爆浮动式不锈钢静载模块,容量4.4t,4.5M电缆FWC-9x 防爆固定式不锈钢静载模块,容量9t,9M电缆FWC-9x 防爆浮动式不锈钢静载模块,容量9t,9M电缆FWC-9x 防爆半防爆浮动式不锈钢静载模块,容量9t,9M电缆FWC-13.6x 防爆固定式不锈钢静载模块,容量13.6t,9M电缆FWC-13.6x 防爆浮动式不锈钢静载模块,容量13.6t,9M电缆FWC-13.6x 防爆半防爆浮动式不锈钢静载模块,容量13.6t,9M电缆FWC-20x 防爆固定式不锈钢静载模块,容量20t,9M电缆FWC-20x 防爆浮动式不锈钢静载模块,容量20t,9M电缆FWC-20x 防爆半防爆浮动式不锈钢静载模块,容量20t,9M电缆CWC-0.22x 不锈钢动载模块,容量0.22t,4.5M电缆CWC-0.55x 不锈钢动载模块,容量0.55t,4.5M电缆CWC-1.1x 不锈钢动载模块,容量1.1t,4.5M电缆CWC-2.2x 不锈钢动载模块,容量2.2t,4.5M电缆CWC-4.4x 不锈钢动载模块,容量4.4t,4.5M电缆CWC-9x 不锈钢动载模块,容量9t,9M电缆CWC-13.6x 不锈钢动载模块,容量13.6t,9M电缆CWC-20x 不锈钢动载模块,容量20t,9M电缆GW/UW/PGW/GWA/PGWA-X模块产品型号产品描述GW-15x 防爆GW不锈钢称重模块,容量15t,,13M电缆GW-20x 防爆GW不锈钢称重模块,容量20t,,13M电缆GW-30x 防爆GW不锈钢称重模块,容量30t,,13M电缆GW-50x 防爆GW不锈钢称重模块,容量50t,,13M电缆GW-100x 防爆GW不锈钢称重模块,容量100t,,13M电缆GW-200x 防爆GW不锈钢称重模块,容量200t,,20M电缆GW-250x 防爆GW不锈钢称重模块,容量250t,,20M电缆GW-300x 防爆GW不锈钢称重模块,容量300t,,30M电缆GW-400x 防爆GW不锈钢称重模块,容量400t,,30M电缆GW-500x 防爆GW不锈钢称重模块,容量500t,,30M电缆GWA-15x 防爆GWA称重模块,容量15t,,13M电缆GWA-20x 防爆GWA称重模块,容量20t,,13M电缆GWA-30x 防爆GWA称重模块,容量30t,,13M电缆GWA-50x 防爆GWA称重模块,容量50t,,13M电缆GWA-100x 防爆GWA称重模块,容量100t,,13M电缆GWA-200x 防爆GWA称重模块,容量200t,,20M电缆GWA-250x 防爆GWA称重模块,容量250t,,20M电缆GWA-300x 防爆GWA称重模块,容量300t,,30M电缆GWA-400x 防爆GWA称重模块,容量400t,,30M电缆GWA-500x 防爆GWA称重模块,容量500t,,30M电缆产品型号产品描述UW-5x 防爆UW不锈钢称重模块,容量5kg,,3M电缆UW-10x 防爆UW不锈钢称重模块,容量10kg,,3M电缆UW-20x 防爆UW不锈钢称重模块,容量20kg,,3M电缆UW-50x 防爆UW不锈钢称重模块,容量50kg,,3M电缆UW-75x 防爆UW不锈钢称重模块,容量75kg,,3M电缆UW-100x 防爆UW不锈钢称重模块,容量100kg,,3M电缆UW-200x 防爆UW不锈钢称重模块,容量200kg,,3M电缆UW-300x 防爆UW不锈钢称重模块,容量300kg,,3M电缆UW-500x 防爆UW不锈钢称重模块,容量500kg,,3M电缆瑞士METTLER TOLEDO梅特勒托利多仪表类型料罐/料仓/定量打包秤专用仪表IND331/IND131系列称重仪表称重终端面板式IND331 33P100000000000 IND331 33P10000B000000 IND331 33P100000D00000 IND331 33P100000B00000 IND331 33P100000A00000 IND331 33P100000P00000 称重终端防尘式IND331 33H100000000J00 IND331 33H100000D00J00 IND331 33H100000B00J00 IND331 33H100000A00J00 IND331 33H100000P00J00称重终端导轨式IND131 13D100000000000 IND131 13D100000D00000 IND131 13D100000B00000 IND131 13D100000P00000 IND131 13D100000K00000IND131接线盒式IND131 13B100000000000 IND131 13B10000B000000 IND131 13B100000D00000 IND131 13B100000B00000 IND131 13B100000A00000 IND131 13B100000P00000 IND131 13D100000K00000IND245系列称重仪表称重终端普通型IND245 245G13000010J00 IND245 245G14000010J00 IND245 245G13001010J00 IND245 245G14001010J00 IND245 245G13002010J00 IND245 245G13003010J00 IND245 245G13004010J00 IND245 245G13010010J00 IND245 245G13011010J00 IND245 245G10001130J00 IND245 245G10002130J00 IND245 245G10011130J00 IND245 245G10012130J00称重终端防尘型IND245 245H13000010J00 IND245 245H14000010J00 IND245 245H13001010J00 IND245 245H14001010J00 IND245 245H13002010J00 IND245 245H13003010J00IND245 245H13004010J00 IND245 245H13010010J00 IND245 245H13011010J00XK3123 IND320专用仪表产品型号产品描述IND320 32E100000000023，基本型,防护等级IP65IND320 32E10000B000023，配料型，防护等级IP65IND320 32E10000B001023，减量法，防护等级IP65IND320 32E10000A000023，模拟量型，防护等级IP65 IND320 32E10001B000023，配料型，防护等级IP65IND320 32E100000C00023，基本型，canopen接口，IP65 IND320 32E10000BC00023，配料型，canopen接口，IP65 应用领域IND320系列称重仪表广泛应用于：土建筑和建筑路面机械称重仪表技术参数瑞士METTLER TOLEDO梅特勒托利多接线盒类型接线盒AJB模拟类AJB-005 五孔模拟接线盒(不锈钢外壳)AJB-007 七孔模拟接线盒(不锈钢外壳)AJB-003 三孔模拟接线盒(不锈钢外壳)AJB-015接线盒DJB数字类DJB-004 四孔模拟接线盒(不锈钢外壳)DJB-005 五孔模拟接线盒(不锈钢外壳)DJB-006 六孔模拟接线盒(不锈钢外壳)DJB-007 七孔模拟接线盒(不锈钢外壳)接线盒AJB-X防爆类AJB-005X 防爆五孔模拟接线盒(不锈钢外壳)AJB-007X 防爆七孔模拟接线盒(不锈钢外壳)AJB-003X 防爆三孔模拟接线盒(不锈钢外壳)DJB-005X 防爆五孔模拟接线盒(不锈钢外壳)DJB-007X 防爆七孔模拟接线盒(不锈钢外壳)AJB-005N 五孔模拟接线盒(配新结构)AJB-007N 七孔模拟接线盒(配新结构)AJB-006N 六孔模拟接线盒(配新结构)AJB-003N 三孔模拟接线盒(配新结构)接线盒DJB-N数字类DJB-005N 五孔模拟接线盒(配新结构)DJB-007N 七孔模拟接线盒(配新结构)DJB-006N 六孔模拟接线盒(配新结构)DJB-004N 四孔模拟接线盒(配新结构)接线盒DJB-C数字类DJB-004C 四孔数字接线盒(GDD.用于标准汽车衡) DJB-005C 五孔数字接线盒(GDD.用于标准汽车衡) DJB-006C 六孔数字接线盒(GDD.用于标准汽车衡) DJB-007C 七孔数字接线盒(GDD.用于标准汽车衡)接线盒DJB-CN数字类DJB-004CN 四孔数字接线盒(GDD.用于新结构汽车衡) DJB-005CN 五孔数字接线盒(GDD.用于新结构汽车衡) DJB-006CN 六孔数字接线盒(GDD.用于新结构汽车衡)。

梅特勒托利多汽车衡南创电子销售工程三部传感器使用部内部使用资料梅特勒托利多汽车衡电子地磅秤•碳钢折弯强化结构，适合各种称重要求•配用高精度称重传感器，可选防爆型，不锈钢型•显示器显示称重数据，XK3190-A9仪表采用高精度模数转换技术•交直流两用•外置蓄电池，标准打印接口，A1+P内置16列面板式微打打印机•可选择多种需求：电子平台秤、单层电子小地磅、1吨地磅、2吨地磅、3吨地磅、超低台面平台秤、双层•车衡电子磅、平台秤、电子叉车秤、高度可调双层地磅、不锈钢电子平台秤、大台面单层小地磅、钢材缓冲秤量程：0.5T1T2T3T5T8T10T15T20T精度：0.2㎏0.5㎏1㎏2㎏秤台高度：120mm95mm100mm电子地磅台面尺寸：1m×1m/1.2m×1.2m/1.2m×1.5m/1.5m×1.5m/1.5m×2m/2m×2m/2m×3m梅特勒托利多汽车衡参数图：梅特勒托利多热销的称重传感器如以下：梅特勒托利多拉式传感器：TSC-50TSC-100TSC-200TSC-300TSC-500TSC-1000TSB-2000TSB-3000TSB-5000TSH-200TSH-300TSH-500TSH-1000TSH-2000TSH-3000TSH-5000梅特勒托利多单点式传感器:IL-150IL-250IL-500IL-1000IL-2000MT1022-3MT1022-5MT1022-7MT1022-10MT1022-15MT1022-20MT1022-30MT1041-10MT1041-15MT1041-20MT1041-30MT1041-50MT1041-75MT1041-100MT1241-150MT1241-200MT1241-250MT1260-50MT1260-75MT1260-100MT1260-150MT1260-200MT1260-250MT1260-300 MT1260-500MT1260-635MT1260-750SSH-50SSH-100SSH-200SSH-300SSH-500SSH-1000SSP1022-6SSP1022-10SSP1022-30SSP1241-30SSP1241-50SSP1241-100SSP1241-200SSP1241-300SSP1260-150SSP1260-300SSP1260-500梅特勒托利多桥式传感器：SBD-10SBD-20SBD-25SBD-30SBD-50梅特勒托利多波纹管传感器：MTB-5MTB-10MTB-20MTB-50MTB-75MTB-100MTB-200MTB-300MTB-500梅特勒托利多轮辐式称重传感器：SBF-2.25SBF-4.5SBF-11.25SBF-22.5SBF-45梅特勒托利多剪切梁式传感器:SBC-0.5SBC-1SBC-2SBC-3SBH-0.25SBH-0.5SBH-1SBH-2SBH-3SBH-5SBS-250SBS-500SBS-1000SBS-2000SBS-5000SBT-0.3SBT-0.5SBT-1SBT-2SBT-3SBT-5SB-0.3SB-0.5SB-1SB-2SB-3SB-5SB-10SB-15SB-20SB-30梅特勒托利多摇柱式传感器：GD-15GD-20GD-30GD-50GD-100GD-200GD-250GD-300GD-400GD-500PGD-2PGD-5PGD-10PGD-20PGD-30PGD-50ZY-15ZY-20ZY-30梅特勒托利多高温传感器：GD-15（G）GD-20（G）GD-30（G）GD-50（G）GD-100（G）GD-200（G）GD-250（G）PGD-2（G）PGD-5（G）PGD-10（G）PGD-20（G）PGD-30（G）PGD-50（G）MTB-5（G）MTB-10（G）MTB-20（G）MTB-50（G）MTB-75（G）MTB-100（G）MTB-200（G）MTB-300（G）MTB-500（G）SB-1（G）SB-2（G）SB-3（G）SB-5（G）SB-10（G）SB-15（G）SB-20（G）GD-15-2(G)GD-20-2(G)GD-30-2(G)GD-50-2(G)GD-100-2(G)GD-200-2(G)GD-250-2(G) METTLER TOLEDO(梅特勒托利多)0745A/0743系列不锈钢焊接密封传感器：0745A-0.220745A-0.550745A-1.10745A-2.20745A-4.40743-90743-13.60743-20梅特勒托利多防爆传感器：IL-150X IL-250X IL-500X IL-1000X IL-2000XMT1022-3X MT1022-5X MT1022-7X MT1022-10X MT1022-15X MT1022-20X MT1022-30X MT1041-10X MT1041-15X MT1041-20X MT1041-30X MT1041-50X MT1041-75X MT1041-100X MT1241-150X MT1241-200X MT1241-250XMT1260-50X MT1260-75X MT1260-100X MT1260-150X MT1260-200X MT1260-250X MT1260-300XMT1260-500X MT1260-635X MT1260-750XSSP1022-6X SSP1022-10X SSP1022-30X SSP1241-30X SSP1241-50X SSP1241-100XSSP1241-200X SSP1241-300X SSP1260-150X SSP1260-300X SSP1260-500X SSP-IL-1000x SSP-IL-2000xSSH-50X SSH-100X SSH-200X SSH-300X SSH-500X SSH-1000XSB-0.3X SB-0.5X SB-1X SB-2X SB-3X SB-5X SB-10X SB-15X SB-20XSBT-0.3X SBT-0.5X SBT-1X SBT-2X SBT-3X SBT-5XSBS-250X SBS-500X SBS-1000X SBS-2000X SBS-5000XSBC-0.5X SBC-1X SBC-2X SBC-3X SBH-0.25XSBF-2.25X SBF-4.5X SBF-11.25X SBF-22.5X SBF-45XSBH-0.25X SBH-0.5X SBH-1X SBH-2X SBH-3X SBH-5XTSC-50X TSC-100X TSC-200X TSC-300X TSC-500X TSC-1000XTSB-2000X TSB-3000X TSB-5000XMTB-5X MTB-10X MTB-20X MTB-50X MTB-75X MTB-100X MTB-200X MTB-300X MTB-500XPGD-2X PGD-5X PGD-10X PGD-20X PGD-30X PGD-50XGD-15X GD-20X GD-30X GD-50X GD-100X GD-200X GD-250X GD-300X GD-400X GD-500X0745A-0.22X0745A-0.55X0745A-1.1X0745A-2.2X0745A-4.4X0743-9X0743-13.6X 0743-20X。

托利多称重传感器托利多称重传感器是梅特勒-托利多集团的主要产品之一，梅特勒-托利多集团总部设在瑞士苏黎士，是世界上最大的称重设备及实验室仪器制造商和销售商；。

产品覆盖了工业衡器、商用衡器、称重系统、天平和实验室分析仪器等整个称重领域,从高精度微量分析到千吨以上的称重应用，是业内公认的将电子技术、信息技术、自动化技术、应用软件完美结合的佼佼者及标杆企业；在全球37个国家及地区从事销售及服务工作，并在瑞士、德国、美国、英国、中国等国家拥有生产制造基地，全球销售额在14亿美金以上；产品应用的行业有：交通运输、石油化工、医药研发、食品饮料、超市零售、港口码头、冶金机械…在工业称重过程控制中，由于生产的连续运转，对设备的可靠性有着较高的要求，采用了很多冗余技术来保证测量和控制的可靠.除了DCS系统的冗余外，对现场的称重传感器也提出了冗余的要求，DCS系统希望能及时了解各个传感器工作状态，并及时发现故障。

这样，传统的称重方式由于多个模拟传感器的信号经过接线盒并接后成为一路信号，每个传感器的信号就不再是可独立辨别的，仪表无法在线发现问题，进行故障定位，就很难满足连续生产中高可靠性的要求。

托利多生产的数字传感器内部有微处理器，可以对自身进行诊断，每个都有自己的地址，仪表能够在线监测各个传感器输出并进行智能处理，不但大大提高了称重系统的可靠性，而且托利多称重传感可以轻松解决一些模拟传感器很难实现的如大皮重小秤量、偏载检测等要求。

再加上自己独特的高精度高速A/D转换技术、全面的传感器数字补偿技术以及远程高速防爆通信能力，使得性能超越了模拟传感器的极限，达到了OIMLC6的精度，通过了多项国际认证，是真正的数字称重传感器。

十多年来，梅特勒-托利多的数字称重传感器在全球各地广泛应用达到50万只以上。

与模拟传感器相比，数字称重传感器的如下特点更好地满足了过程控制的要求：可靠性高,抗干扰能力强，防雷性能好模拟传感器由仪表供电，其电桥的激励电压就等于外界仪表的供电。

称重传感器
兰瑟电子
Mettler-Toledo
MT1022称重传感器特征：
—弯曲梁传感器
—最大秤台尺寸（mm ）:350x 350
—符合“1022”设计
—铝制,表面钝化,IP67
—OIML C3R603000d
—NTEP III 5000d
—ATEX 1/21;2/22
—电缆长度1m,3m
—适用于小量程台秤及商用衡器
—弯曲梁式设计可使安装简便
—传感器量程为：3,5,7,10,15,20,30kg
mettler toledo MT1022称重传感器主要研发成果：
（1）在结构设计与计算过程中，引入计算机拟实技术进行动态仿真，动力学分析；在工艺设计过程中引入计算机虚拟技术，对弹性体生产工艺进行模拟和检验；
（2）在弹性体加工中，纳入先进制造技术，变刚性制造为柔性制造。

普遍采用加工中心、柔性制造单元和柔性制造系统；
（3）在生产全过程中，尽量减少手工操作、人为控制，增加半自动与自动控制、自动检验工序，并在生产工艺中采用计算机网络技术；
（4）改进、创新工艺装备，实现高效智能电路补偿，MT1022-10kg 传感器建立全自动快速检测系统，提高C3级产品成功率和大批量生产产品的抽检合格率；
（5）移植先进的稳定处理技术与装备，实施振动时效或共振时效新工艺，提高称重传感器的长期稳定性和工作可靠性；
（6）应用高新技术开发新产品和自主知识产权产品，增强核心竞争力。

MT1022-10kg 称重传感器处于国际市场引导地位的企业都有自己的核心竞争技术、工艺和产品。

MT1022。

梅特勒托利多传感器,托利多称重传感器,梅特勒传感器【广州兰瑟★电子】内部培训资料0743-不锈钢激光焊接防爆密封传感器9,13.6,20.4t20,30,45klb0745/0745A-不锈钢激光焊接防爆密封传感器220kg,550kg,1.1t,2.2t,4.4t/500,1000,2500,5000,10.000lbMTB-不锈钢激光焊接防爆密封传感器5,10,20,50,100,200,500kgSB-合金钢材质，表面镀镍300,500kg,1,2,3,5,10,15,20tSBC-优质合金钢表面镀镍500,1000,2000kgSBH-不锈钢激光焊接密封传感器250,500,1000,2000,3000,5000kgSBI-超低安装250kgSBS-优质合金钢表面镀镍，螺纹联接300,500kg,1,2,3tSBT-优质合金钢表面镀镍，通孔300,500kg,1,2,3,5t罐/环梅特勒托利多称重传感器称重范围最大达到几百吨。

具有OIML、NTEP全球计量认证和危险区域应用的ATEX、FM 防爆认证。

托利多称重传感器0782/GD–不锈钢，IP6815,20,30,50,100,200,300t高温传感器GD(G)可广泛应用于冶金、钢铁、石油、化工等多种领域。

GD-AOC-4-20mA输出15,20,30,50,100tPGD–不锈钢，全密封2,5,10,20,30,50tPGD-AOC-4-20mA输出2,5,10,20,30,50tPOWERCELL MTX数字式传感器25t,45tPOWERCELL–不锈钢，IP68/IP69K90t/200klbRB–超低外形、全密封结构1tSBF–采用剪切梁原理的超低外形称重传感器5,10,25,50,100klbSLC610-不锈钢，密封，防爆英文版7.5-22.5t16.5-49.6klbS型/拉式梅特勒托利多称重传感器【广州兰瑟★电子】内部培训资料量程从几十千克到几吨。
