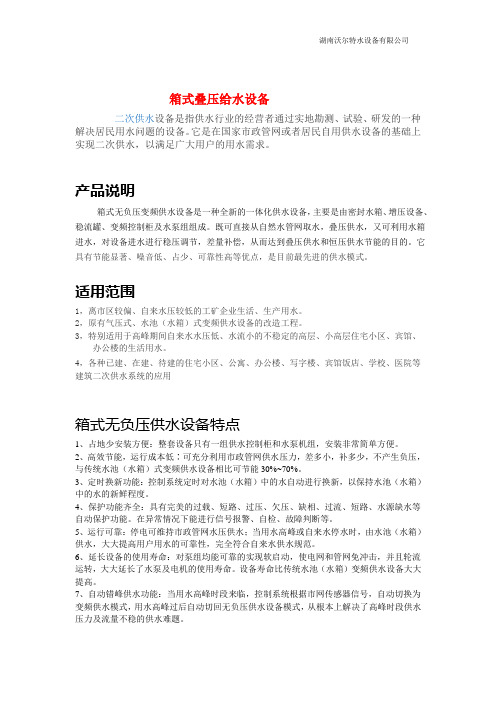

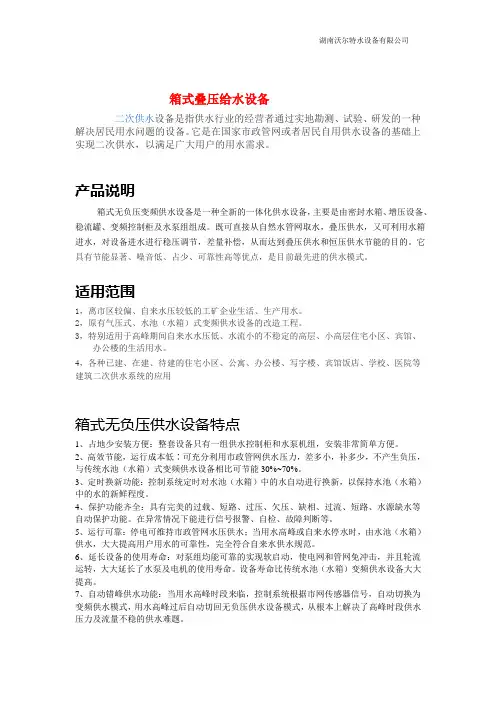

箱式叠压给水设备二次供水设备是指供水行业的经营者通过实地勘测、试验、研发的一种解决居民用水问题的设备。
它是在国家市政管网或者居民自用供水设备的基础上实现二次供水，以满足广大用户的用水需求。
产品说明箱式无负压变频供水设备是一种全新的一体化供水设备，主要是由密封水箱、增压设备、稳流罐、变频控制柜及水泵组组成。
既可直接从自然水管网取水，叠压供水，又可利用水箱进水，对设备进水进行稳压调节，差量补偿，从而达到叠压供水和恒压供水节能的目的。
它具有节能显著、噪音低、占少、可靠性高等优点，是目前最先进的供水模式。
适用范围1，离市区较偏、自来水压较低的工矿企业生活、生产用水。
2，原有气压式、水池（水箱）式变频供水设备的改造工程。
3，特别适用于高峰期间自来水水压低、水流小的不稳定的高层、小高层住宅小区、宾馆、办公楼的生活用水。
4，各种已建、在建、待建的住宅小区、公寓、办公楼、写字楼、宾馆饭店、学校、医院等建筑二次供水系统的应用箱式无负压供水设备特点1、占地少安装方便：整套设备只有一组供水控制柜和水泵机组，安装非常简单方便。
2、高效节能，运行成本低∶可充分利用市政管网供水压力，差多小，补多少，不产生负压，与传统水池（水箱）式变频供水设备相比可节能30%~70%。
3、定时换新功能：控制系统定时对水池（水箱）中的水自动进行换新，以保持水池（水箱）中的水的新鲜程度。
4、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
5、运行可靠：停电可维持市政管网水压供水；当用水高峰或自来水停水时，由水池（水箱）供水，大大提高用户用水的可靠性，完全符合自来水供水规范。
6、延长设备的使用寿命：对泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
设备寿命比传统水池（水箱）变频供水设备大大提高。
7、自动错峰供水功能：当用水高峰时段来临，控制系统根据市网传感器信号，自动切换为变频供水模式，用水高峰过后自动切回无负压供水设备模式，从根本上解决了高峰时段供水压力及流量不稳的供水难题。

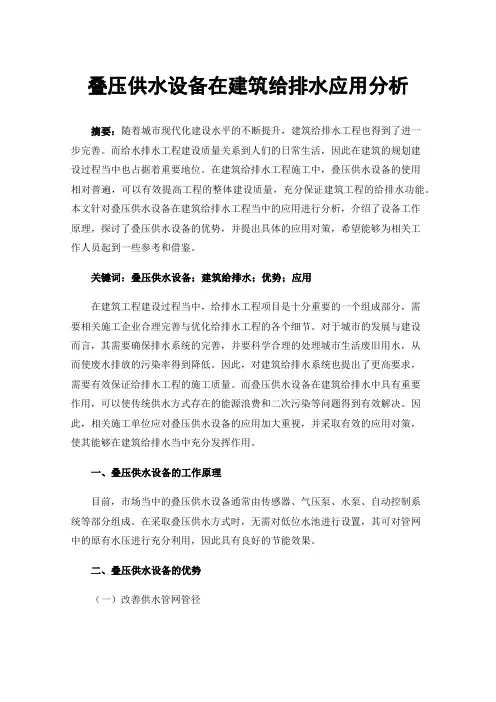

叠压供水设备在建筑给排水应用分析摘要：随着城市现代化建设水平的不断提升，建筑给排水工程也得到了进一步完善。
而给水排水工程建设质量关系到人们的日常生活，因此在建筑的规划建设过程当中也占据着重要地位。
在建筑给排水工程施工中，叠压供水设备的使用相对普遍，可以有效提高工程的整体建设质量，充分保证建筑工程的给排水功能。
本文针对叠压供水设备在建筑给排水工程当中的应用进行分析，介绍了设备工作原理，探讨了叠压供水设备的优势，并提出具体的应用对策，希望能够为相关工作人员起到一些参考和借鉴。
关键词：叠压供水设备；建筑给排水；优势；应用在建筑工程建设过程当中，给排水工程项目是十分重要的一个组成部分，需要相关施工企业合理完善与优化给排水工程的各个细节。
对于城市的发展与建设而言，其需要确保排水系统的完善，并要科学合理的处理城市生活废旧用水，从而使废水排放的污染率得到降低。
因此，对建筑给排水系统也提出了更高要求，需要有效保证给排水工程的施工质量。
而叠压供水设备在建筑给排水中具有重要作用，可以使传统供水方式存在的能源浪费和二次污染等问题得到有效解决。
因此，相关施工单位应对叠压供水设备的应用加大重视，并采取有效的应用对策，使其能够在建筑给排水当中充分发挥作用。
一、叠压供水设备的工作原理目前，市场当中的叠压供水设备通常由传感器、气压泵、水泵、自动控制系统等部分组成。
在采取叠压供水方式时，无需对低位水池进行设置，其可对管网中的原有水压进行充分利用，因此具有良好的节能效果。
二、叠压供水设备的优势（一）改善供水管网管径伴随着新型供水设备和技术的有效开发与应用，对城市供水管网的水量以及水质也提出了更高要求。
对于相关设备而言，其水流量应低于市政管网，而在应用叠压设备后，无需规划与设置水池、高位水箱等相关储水设施。
当管网服务面积相对较大时，将会快速增加其变化系数以及供水量，进而导致管网压力产生大幅度波动。
而采用叠压设备，其供水管网管径要高出正常情况两个等级，可以避免在用水高峰期出现供水不足的现象[1]。

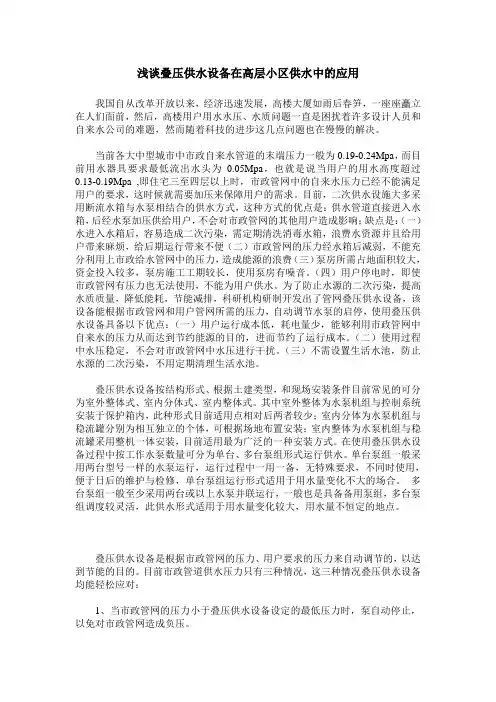

浅谈叠压供水设备在高层小区供水中的应用我国自从改革开放以来，经济迅速发展，高楼大厦如雨后春笋，一座座矗立在人们面前，然后，高楼用户用水水压、水质问题一直是困扰着许多设计人员和自来水公司的难题，然而随着科技的进步这几点问题也在慢慢的解决。
当前各大中型城市中市政自来水管道的末端压力一般为0.19-0.24Mpa，而目前用水器具要求最低流出水头为0.05Mpa，也就是说当用户的用水高度超过0.13-0.19Mpa ,即住宅三至四层以上时，市政管网中的自来水压力已经不能满足用户的要求，这时候就需要加压来保障用户的需求。
目前，二次供水设施大多采用断流水箱与水泵相结合的供水方式，这种方式的优点是：供水管道直接进入水箱，后经水泵加压供给用户，不会对市政管网的其他用户造成影响；缺点是：（一）水进入水箱后，容易造成二次污染，需定期清洗消毒水箱，浪费水资源并且给用户带来麻烦，给后期运行带来不便（二）市政管网的压力经水箱后减弱，不能充分利用上市政给水管网中的压力，造成能源的浪费（三）泵房所需占地面积较大，资金投入较多，泵房施工工期较长，使用泵房有噪音。
（四）用户停电时，即使市政管网有压力也无法使用，不能为用户供水。
为了防止水源的二次污染，提高水质质量，降低能耗，节能减排，科研机构研制开发出了管网叠压供水设备，该设备能根据市政管网和用户管网所需的压力，自动调节水泵的启停，使用叠压供水设备具备以下优点：（一）用户运行成本低，耗电量少，能够利用市政管网中自来水的压力从而达到节约能源的目的，进而节约了运行成本。
（二）使用过程中水压稳定，不会对市政管网中水压进行干扰。
（三）不需设置生活水池，防止水源的二次污染，不用定期清理生活水池。
叠压供水设备按结构形式、根据土建类型，和现场安装条件目前常见的可分为室外整体式、室内分体式、室内整体式。
其中室外整体为水泵机组与控制系统安装于保护箱内，此种形式目前适用点相对后两者较少；室内分体为水泵机组与稳流罐分别为相互独立的个体，可根据场地布置安装；室内整体为水泵机组与稳流罐采用整机一体安装，目前适用最为广泛的一种安装方式。
叠压供水设备叠压供水设备是一种加压供水机组直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力(可以是相对压力的0压力，小于0压力时称为负压)的二次加压供水设备。
叠压供水设备的应用范围：1、高层建筑、居民小区、别墅等居民生活用水。
2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。
3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。
3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能;4、对原有气压供水设备进行改造，可以充分利用原有的气压罐;5、各种循环系统，自来水厂的中间加压泵站;6、其他：老旧水池供水及其它形式供水的改造;7、农田灌溉系统;叠压供水设备的分类：一，按供水方式分：(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。
(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。
二，按控制方式分：(1)微机控制型：控制核心由单片机组成。
(2)PC控制型：控制核心由可编程序控制器组成。
三，按水泵台数分：(1)单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。
(2)多台并联式：控制一台水泵调速运行，多台工频运行。
叠压供水设备的主要功能:1、全自动完成多台水泵机组软启动，变频到工频运行以及停止的全部操作过程。
2、根据用水量的变化，变成多台泵组的启动和停止。
3、有压力设定值和实际压力值的LED显示功能。
4、设备有LED频率指示，变频异常指示，电机故障工况显示。
5、保护功能：具有欠压保护、过压保护、过载保护、短路保护、失速防止、烧损防止等功能。
管网叠压无负压供水设备基本参数以及产品特点管网叠压供水设备，其实也就是我们经常所说的无负压变频供水设备，又叫做变频无负压供水设备。
管网叠压供水设备基本参数1、调节精度≤±0.01MPa2、稳定时间≤40s3、噪声＜水泵定额噪声，同时符合设置地点环境噪声标准4、防护等级控制柜不低于IP20（室内）、IP24（室外）5、启动时间电机功率≤22 kW，≤30 s；电机功率＞22 kW，≤50 kW，≤40s；电机功率≥55kW，≤55s1、流量范围 1.0～1000m/h6、压力范围 0.1～1.6MPa7 、控制电机容量（单台） 0.37～315kW8 、给水方式设备出口恒（变）压9 、基本显示内容频率、电压、电流、设定压力、出口压力、水泵状态、故障、谐波10、工频回路启动方式电机功率≤15kW时，直启；电机功率≥18.5kW时，软启；管网叠压供水设备产品特点1、具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
2、只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。
3、对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
设备寿命可延长3倍以上。
4、过流部件的材质一般采用不锈钢制作，亦可根据用户的不同要求定制其他材质。
5、无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。
6、可充分利用市政管网供水压力，差多少、补多少、不产生负压，停电也可维持市政管网水压供水。
7、由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。
并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。
8、全封闭运行，彻底消除水源二次污染。

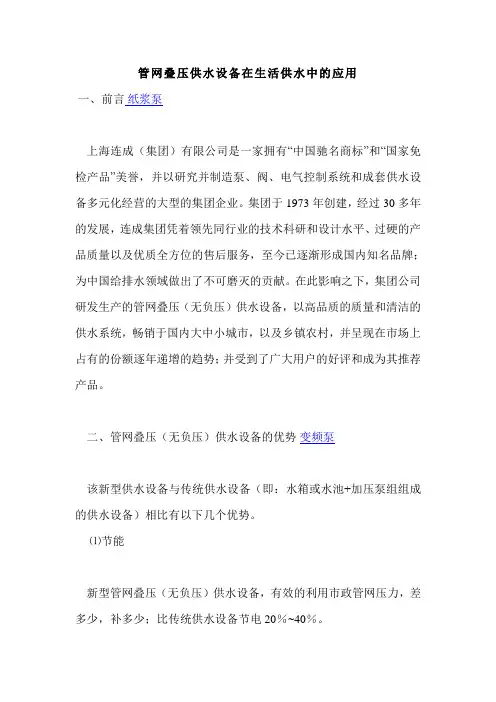

管网叠压供水设备在生活供水中的应用一、前言纸浆泵上海连成（集团）有限公司是一家拥有“中国驰名商标”和“国家免检产品”美誉，并以研究并制造泵、阀、电气控制系统和成套供水设备多元化经营的大型的集团企业。
集团于1973年创建，经过30多年的发展，连成集团凭着领先同行业的技术科研和设计水平、过硬的产品质量以及优质全方位的售后服务，至今已逐渐形成国内知名品牌；为中国给排水领域做出了不可磨灭的贡献。
在此影响之下，集团公司研发生产的管网叠压（无负压）供水设备，以高品质的质量和清洁的供水系统，畅销于国内大中小城市，以及乡镇农村，并呈现在市场上占有的份额逐年递增的趋势；并受到了广大用户的好评和成为其推荐产品。
二、管网叠压（无负压）供水设备的优势变频泵该新型供水设备与传统供水设备（即：水箱或水池+加压泵组组成的供水设备）相比有以下几个优势。
⑴节能新型管网叠压（无负压）供水设备，有效的利用市政管网压力，差多少，补多少；比传统供水设备节电20％~40％。
⑵节资轴流泵新型管网叠压（无负压）供水设备，结构紧凑、无需修建水池和大型水箱；所以占地面积小，不需要经常清洗，与传统供水设备相比，节省50％以上的基建费和清洁维护费。
⑶水源清洁、安全新型管网叠压（无负压）供水设备，使来自市政管网的水源始终处于直接抽取状态，无滞留，保证水质的新鲜；该设备运行时水源与污浊的空气隔绝，不会造成水质污染。
⑷控制系统功能全、智能化程度高控制系统采用先进的变频控制技术，可进行远程监控，人机界面操作，并具有过载、短路、过压、欠压、缺相等自我保护功能。
⑸产品美观、质量可靠设备配件均采用国内外知名品牌、产品品种齐全，使用范围广目前，连成集团已拥有5种新型管网叠压（无负压）供水设备，主要包括罐式管网叠压（无负压）供水设备和箱式管网叠压（无负压）供水两大类，详见连成集团管网叠压（无负压）供水设备的样本。
三、管网叠压（无负压）供水设备的技术特点⑴该管网叠压（无负压）供水设备可实现完全自动运行，无人值守：停水时，自动停泵，以保护水泵机组，来水时，可自动恢复供水。

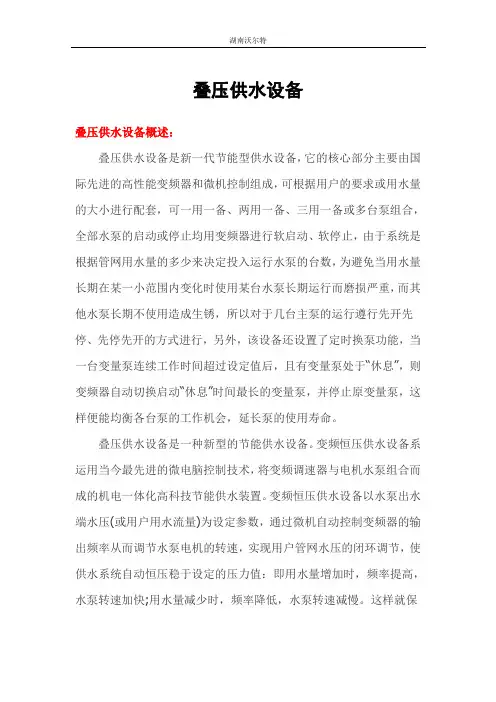

叠压供水设备叠压供水设备概述：叠压供水设备是新一代节能型供水设备，它的核心部分主要由国际先进的高性能变频器和微机控制组成，可根据用户的要求或用水量的大小进行配套，可一用一备、两用一备、三用一备或多台泵组合，全部水泵的启动或停止均用变频器进行软启动、软停止，由于系统是根据管网用水量的多少来决定投入运行水泵的台数，为避免当用水量长期在某一小范围内变化时使用某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，所以对于几台主泵的运行遵行先开先停、先停先开的方式进行，另外，该设备还设置了定时换泵功能，当一台变量泵连续工作时间超过设定值后，且有变量泵处于“休息”，则变频器自动切换启动“休息”时间最长的变量泵，并停止原变量泵，这样便能均衡各台泵的工作机会，延长泵的使用寿命。
叠压供水设备是一种新型的节能供水设备。
变频恒压供水设备系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。
变频恒压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快;用水量减少时，频率降低，水泵转速减慢。
这样就保证了整个用户管网随时都有充足的水压(与用户设定的压力一致)和水量(随用户的用水情况变化而变化)。
叠压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。
供水户在20-2000户。
日供水量在20-50000m3，供水高度达150米，即50层楼房。
一体化成套供水设备，由电控柜、泵组、管路附件及压力罐组成。
每台泵以并联方式接入系统。
系统组成一个压力闭环系统，根据用户用水量的多少，自动调节水泵转速，恒定出水压力，变量供水，达到节水节电的目的。
叠压供水设备的运行：用户用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。

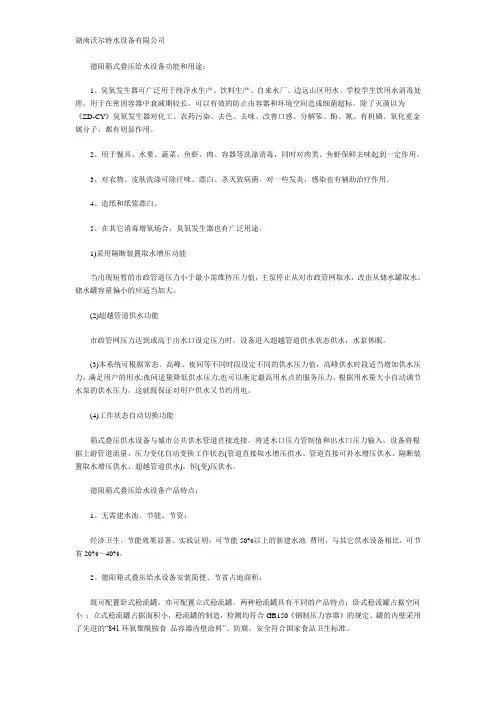

1、臭氧发生器可广泛用于纯净水生产、饮料生产、自来水厂、边远山区用水、学校学生饮用水消毒处理。
用于在密闭容器中衰减期较长，可以有效的防止由容器和环境空间造成细菌超标。
除了灭菌以为《ZD-CY》臭氧发生器对化工、农药污染、去色、去味、改善口感、分解笨、酚、氰、有机磷、氧化重金属分子，都有明显作用。
2、用于餐具、水果、蔬菜、鱼虾、肉、容器等洗涤消毒，同时对肉类、鱼虾保鲜去味起到一定作用。
3、对衣物、皮肤洗涤可除汗味、漂白、杀灭致病菌。
对一些发炎，感染也有辅助治疗作用。
4、造纸和纸浆漂白。
5、在其它消毒增氧场合，臭氧发生器也有广泛用途。
1)采用隔断装置取水增压功能当出现短暂的市政管道压力小于最小需维持压力值，主泵停止从对市政管网取水，改由从储水罐取水。
储水罐容量偏小的应适当加大。
(2)超越管道供水功能市政管网压力达到或高于出水口设定压力时，设备进入超越管道供水状态供水，水泵休眠。
(3)本系统可根据常态、高峰、夜间等不同时段设定不同的供水压力值，高峰供水时段适当增加供水压力，满足用户的用水;夜间适量降低供水压力;也可以衡定最高用水点的服务压力，根据用水量大小自动调节水泵的供水压力，这就既保证对用户供水又节约用电。
(4)工作状态自动切换功能箱式叠压供水设备与城市公共供水管道直接连接，将进水口压力管制值和出水口压力输入，设备将根据上游管道流量、压力变化自动变换工作状态(管道直接取水增压供水、管道直接可补水增压供水、隔断装置取水增压供水、超越管道供水)，恒(变)压供水。
德阳箱式叠压给水设备产品特点：1、无需建水池、节能、节资：经济卫生、节能效果显著、实践证明：可节能50%以上的新建水池费用，与其它供水设备相比，可节省20%～40%。
2、德阳箱式叠压给水设备安装简便、节省占地面积：既可配置卧式稳流罐，亦可配置立式稳流罐。
两种稳流罐具有不同的产品特点：卧式稳流罐占据空间小：立式稳流罐占据面积小，稳流罐的制造，检测均符合GB150《钢制压力容器》的规定、罐的内壁采用了先进的“841环氧聚酰胺食品容器内壁涂料”、防腐，安全符合国家食品卫生标准。
叠压供水设备叠压供水设备的概述叠压供水设备由气压罐、水泵及电控系统三部分组成，其突出优点是，不需建造水塔，投资小、占地少，布置灵活，建成投产快。
采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水。
叠压供水设备用途1.适用于各种类型的自来水厂,二次加压泵站,补压泵站和由深井泵直接向管网供水的供水设备.2.生活小区和高层建筑的生活用水.3.旧有给排水加压系统的改造,可取消水塔,高位水箱和气压罐.4.工业上需要恒压供水系统,油田恒压输油系统6,控制原理正弦波PWM或空间矢量SVPWM7,运行方式单泵或多泵自动切换8,控制方式可编程和PID控制9,过载能力150% 60秒10,保护功能软启动,对过压,缺相,变相,欠压,断路,瞬间停电,短路等均有自诊显示和保护功能。
叠压供水设备特点1.叠压供水设备投资省无需修建水池或水箱,也不需设置大型气压罐,节省了一大笔投资,而且由于能充分利用自来水管网依次供水压力加压泵选型可以减少,设备投资减少。
2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。
污染物不会进入系统,水体不与空气直接接触,过滤部件采用食品级不绣钢制作,无二次污染机会,环保卫生。
3叠压供水设备原理节能效果显著设备直接与自来水管串接,在自来水厂一次供水管网压力的基础,上叠加所需的压力,差多少,补多少,能充分利用管网的余压,用水低峰期,设备甚至不需要运行,节能效果显著,与传统给水设备比,节能达30%-90%4.叠压供水设备节约水资源不用定期清洗,不浪费水资源和人力资源。
节约维护费用。
5.叠压供水设备占地面积小,不需要建造蓄水池或水箱不需要配置大型气压罐,大大节约了系统占地面积,可以利用节约的土地提高地产利用率,符合国家节约土地的要求。
叠压供水设备技术指标1,叠压供水设备供水流量0—1500 M3/H 扬程2,控制电机功率0.75---1500KW3,供水户数10—10000户4,压力控制范围0.15—1.6MPa5,平均节电率30—60%。
管网叠压供水设备的原理及其应用摘要：介绍了管网叠压供水设备产生的背景及其特点。
对管网叠压供水设备的运行原理进行了分析，指出管网叠压供水技术的关键技术就是既要保护市政管网的压力同时还要满足用户端超量用水的需求，避免回流污染。
总结了工程应用管网叠压供水设备应注意的问题，比如设备与市政管网的接管要求、水泵的选择及管网叠压供水设备的应用范围。
通过实际工程案例，对管网叠压供水系统与传统二次供水系统进行了经济技术分析。
关键词：管网叠压回流污染变频器高效区经济性分析中图分类号：tu821.3文献标识码： a 文章编号：1．引言管网叠压供水设备又叫做变频无负压供水设备，是一种直接从市政管网吸水的二次供水设施。
与传统的断流水箱加变频水泵联合供水方式相比，具有节能、不易产生二次污染和占地小的优点。
随着对建筑节能要求的不断提高，管网叠压供水设备做为低能耗的供水设备，被应用到各类工程中，管网叠压技术也得到了发展。
2．管网叠压供水设备运行原理管网叠压变频供水系统工作的原理是通过控制系统时刻监测市政管网和用户管网的压力，使设备运行充分利用市政管网压力。
当用户管网的压力低于用户所需压力时，控制系统自动控制变频器启动，变频泵启动运行，直到用户管网压力上升到实际所需压力。
反之则降低变频器频率。
采用管网叠压技术应符合行业标准。
在标准中明确规定：第一，不产生负压，是要求设备始终将市政管网压力维持在最低服务压力值之上；第二，在用水高峰期时，罐内的水要做到差量补偿；第三，全密闭，在补偿的工况下罐内的水不与外界大气相通；第四，小流量保压，设备对用户管道起到保压功能，避免水泵及控制系统频繁启动。
[1]综上所述，设备应设置无负压流量控制器，时刻监测市政管网的压力，当市政管网压力波动，压力不足时，无负压流量控制器启动，防止市政管网压力受到设备的影响，此时流量控制器缓闭阀门，自动调节市政管网向设备的输入水量，不管用户管网压力如何变化，都不能对市政管网产生影响并且保证向用户管道不间断供水；同时设置分腔式的稳压补偿罐和能量储存器，依靠能量储存器，释放预充的一定压力的气体来保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足；通过双向调节补偿装置，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，既当小流量工况时，能量储存器保证稳压补偿罐中高压腔内的水最大限度的直接供给到用户端，此时水泵处于休眠状态，控制系统也不会频繁启动。
探析叠压供水技术的应用前言叠压供水技术的产生，是因为当今水资源缺乏，可用供水水源有短缺且又时常被污染，造成给水管网供水不能满足人们生活需求，所以，为了上述的这些问题，叠压供水技术便应运而生。
叠压供水技术又称无负压供水技术，它不仅能解决传统供水技术在供水时使得水资源在给水管网中被二次污染的问题，而且又具有节能环保、经济实用、安全可靠的优势。
整体来说，叠压供水技术比传统的供水技术，更能确保居民生活用水质量，提高水资源的利用效率；在水资源日益短缺的时候，更应该加大力度在全国范围内的给水管网中应用叠压供水技术。
但是，目前我国应用叠压供水技术在给水管网中的使用率并不乐观，还存在诸多问题，下面笔者将逐步的进行探究分析。
一、关于叠压供水技术在给水管网中的应用概述以往，我国在给水管网中给居民供水，最常用的供水技术是水泵加压技术。
这种水泵加压技术，是先将地下自来水利用抽水机把水抽到房屋的顶层储水罐中，然后根据不同楼层水压压力参数，水泵设置好相关的压力参数，把储水罐中的水分给每个家庭用户。
水泵加压供水技术，其优点就是有效的解决不同楼层供水压力差，就算住在很高层的居民，也不用担心水压不足造成供水困难；缺点就是对用水资源质量安全保护的不够好，因为所有的供水水源都必须先将水抽到顶层的储水罐中，之后才进行分流给各用户，水源在储水罐中放久了，容易引起病毒滋生，污染水资源，这样的水资源污染即使二次污染，会给人们健康带来安全隐患。
叠压供水技术正是解决水泵加压供水技术存在的弊端而研发的，它采用的是全封闭式的给水管网，无需储水箱并能把水资源直接供给给每家用户使用，这就不存在水源的二次污染了。
叠压供水技术的供水管网应用，一是解决水源的二次污染问题；二是由于采用的是无压供水方式，无需在修建储水箱和每家每户供水的分流管道，大大的减少了供水的能耗和成本，使得供水效率更加高；三是利用给水管网中的水流余压，能更加彻底的把给水管网中的余水输送，减少水资源的浪费，达到水源的二次有效利用；四是无负压的技术，能减少供水管中的噪声，使得整体的给水管网更加美观。
罐式叠压给水设备bwg参数
罐式叠压给水设备是近年来出现的一种新型给水设备，其优点在于结构简单、使用方便、安全可靠，被广泛应用于楼宇、厂房、学校等地的给水系统中。
下面将介绍罐式叠压
给水设备的BWG参数及其作用。
BWG是罐式叠压给水设备中的重要参数之一，全称为“背压调节阀闸门的开度”。
它
是指设备中安装的背压调节阀的开度大小，单位为%。
背压调节阀在罐式叠压给水设备中
的作用是调节供水压力，保证水压稳定。
当外界供水压力发生波动时，背压调节阀会调节
水压，使其始终保持在合适的范围内。
为了保证供水系统的正常运行，BWG参数需要设定
在合适的范围内。
一般情况下，BWG参数的设定范围为40%-60%，即背压调节阀的开度大小需要在
40%-60%之间。
如果背压调节阀的开度太小，供水系统的水压过高，会造成管道泄漏、设
备破损等问题；如果开度太大，会导致水压不足，影响供水系统正常使用。
因此，设定合
适的BWG参数非常重要。
为了保证BWG参数的稳定性和可靠性，罐式叠压给水设备中通常会设置多个背压调节阀，这样即使其中一个阀门出现故障，其他阀门还可以继续发挥作用，保证供水系统的正
常运行。
除了BWG参数，罐式叠压给水设备还有其他一些重要的参数，包括水泵功率、水箱容积、水泵流量等等。
这些参数都需要根据具体的应用环境和需求进行设定，以保证设备的
稳定性和使用效果。
总之，罐式叠压给水设备是一种新型、高效的给水设备，其BWG参数的设定非常重要。
通过合理的设定BWG参数，可以保证供水系统的正常运行，提高设备的效率和可靠性。
叠压给水设备
叠压给水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。
是原变频恒压供水设备的换代产品。
一、叠压给水设备的特点：
1、节资、节地：不用建水池，不用设水箱
2、节水、节电：充分利用自来水原有压力，节能高效，停电不停水。
3、卫生、环保：不锈钢全封闭结构，供水安全可靠。
二、叠压给水设备的应用范围：
1. 适用于任何自来水压力不足地区的加压给水。
2. 新建的住宅小区、写字楼、综合楼生活用水。
3. 低层自来水压力不能满足要求的消防用水。
4. 改造原有的气压给水设备，可以充分利用原有的气压罐。
5. 已建好的水池，可采用无负压设备与水池共用，进一步节能。
6. 自来水厂的大型给水中间加压泵站。
7. 工矿企业的生产、生活用水等。
8. 各种循环水系统。
以上简单介绍了双益叠压给水设备的应用范围及特点，若需详细可电话咨询，江苏双益给排水有限公司专注二次供水设备、消防给水设备、不锈钢水箱等研发生产30年，您身边的供水专家。
叠压供水设备分类与选用探析叠压供水设备是最近几年逐步得到推广和应用的新型供水设备。
在高层建筑供水和自来水公司二次加压供水中得到了广泛应用。
通过其特点及应用范围与传统的低位水池（水箱）供水方式进行比较，叠压供水设备具有具有全封闭、无污染、不对周围用户产生影响、节能、占地少、安装快捷、运行可靠、维护方便等优点，值得大力推广。
叠压供水设备按贮存水形式分为四种类别，分别为罐式叠压供水设备、管中泵式叠压供水设备、箱式叠压供水设备、高位调蓄式叠压供水设备。
本文重点介绍这种设备的工作原理、系统构成及其特点，为供城镇供水设计单位和供水企业选用提供参考。
一.罐式叠压供水设备1、工作原理当供水管网压力及供水量满足叠压供水设计要求且供水管网进水压力大于用户最不利用水点所需压力时，叠压供水设备不运行，由供水管网通过机组直接向用户供水。
当出水点压力传感器检测到用水管网供水压力低于用户最不利用水点所需压力时，变频控制柜控制一台变频泵启动，并随用户最不利用水点所需压力的变化调整变频泵的频率，以维持变频泵出口压力满足设计供水压力值。
当变频泵的频率达到最高频率且延时运转 2 秒（可调）后，变频泵出口压力仍小于设计供水压力值时，变频泵自动切换至工频运行方式，另一台变频泵开始变频运行。
当变频泵以最低频率运转一段时间，变频泵出口压力值仍能达到设计供水压力上限值时，变频泵自动停止运行。
整套变频泵组自动轮换变频运行且互为备用，当任一台变频泵发生故障时备用泵自动投入运行。
稳流罐可在进水量不足对用户管网补水，同时在小流量工况下向用户供水，部分公司产品的稳流罐还具有稳定水泵进口压力的作用。
2、系统组成及特点主要由稳流罐、变频调速泵组、变频控制柜、管道阀门及仪表组成，是叠压供水设备的基本形式。
特点是设备全密封运行，不与空气接触，杜绝二次污染，保证用水的良好水质，占地面积较小。
3、选用场合适用于供水流量充足，但压力不能满足用户水压要求的场所；对生活用水卫生要求较高的场所。
管网叠压给水设备管网叠压给水设备运行说明(1)当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。
(2)当市政管网欠压时，管网叠压给水设备自动启动，在原有水压基础上变频调速增压(恒压)供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。
运行过程中密闭的海洋法罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐(或承压水池)，不会遭受外界污染。
(3)当市政水源压力太低，自来水进水小于设备供水(水源罐出水)时，靠水源罐贮水容积来补偿市政水源的不足。
水源罐提供的最大补偿水量与水源罐总容积相同V补=V总。
水源罐提供补偿水量期间，靠真空抑制(自动进、排气阀)，使空气自动进入罐体，可避免对市政管网造成负面抽吸作用(即所谓无负压无吸程)，并可保证水源罐容积全部被有效利用。
管网叠压给水设备特点1、高效节能管网叠压给水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。
2、占地小、投资少，安装工期短。
管网叠压给水设备与其他老式供水设备相比节约占地3~16倍，比建水塔节约节约投资15%~60%。
管网叠压给水设备积小，组装、安装调试方便，运输及安装工期短。
体3、保护功能全，运行安全可靠，操作方便管网叠压给水设备主机采用进口变频调速器，自身具有欠压、过压、过载、短路、过热、失速防止等保护功能，无故障运用达10万小时以上。
管网叠压给水设备配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然。
便于非专业人员很快熟练掌握。
4、供水功能全，保险系数高管网叠压给水设备局部出现故障时，能启用应急功能继续供水。
管网叠压给水设备可与市政供水网自动并网运行，并具有双恒压功能，即能满足生活生产用水的正常压力和流量，能在出现火情时自动转换为高压大流量供水，可一机多用。
管网叠压给水设备硬件构成系统采用压力传感器、变频器作为中心控制装置，实现所需功能。
叠压给水设备应用范围探讨
【摘要】：通过对叠压供水设备和变频给水设备工作原理和优缺点的分析，阐述了叠压供水设备应在市政水压好，直接从市政管网抽水不会影响到下游用户的场所和住宅小区，办公楼、综合楼等对用水安全性要求不高的场所使用。
【关键词】叠压供水设备；变频供水设备；稳流补偿器；用水安全性
随着城市土地资源的紧张，建筑物向高层发展，城市高层建筑就越来越多，高层建筑供水系统的质量和可靠性成为人们关注的重点。
随着科学技术的进步，高层建筑二次供水技术也得到了飞速的发展，已由变频水泵供水取代了原来的高位水箱供水技术，近年来随着叠压给水技术和产品的完善，已有也来也多的高层建筑采用此技术，叠压给水设备的应用范围问题成为了一个不可回避的的问题。
目前常用的二次供水技术主要为水箱-变频水泵联合供水技术（以下简称变频给水技术）和叠压给水技术，叠压给水技术是指利用室外给水管网的余压直接抽水在增压的二次供水方式。
变频给水技术是指室外给水管网进入给水箱消除余压后，由变频给水泵从水箱抽水增压的二次供水方式。
利用此原理生产出的变频给水设备已在高层建筑供水系统中广泛应用。
国内生产厂家根据叠压给水技术生产出叠压给水设备，该设备主要由稳流补偿器、水泵智能控制系统组成，其工作原理为自来水管网的水通过进水管道部分进入稳流补偿罐，稳流补偿罐内空气通
过负压消除器排出，直至罐内水满，设备通电置于自动工作状态。
控制系统对设备进水总管压力与用户管网压力实时检测，并将压力信号转换为数字信号储存于寄存器中，与预先从触摸式人机界面设置的并储存于寄存器的压力设定值进行闭环运算，并将结果转换为模拟量以控制变频器的输出频率，控制水泵的运行转速，在市政供水量大于用户用水量时根据用户管网压力自动调节水泵转速，保证用户管网压力恒定；在市政供水量小于用户用水量时，及时调低水泵转速，控制供给用户的水量，确保给水设备不对市政管网产生不利影响。
通过对叠压给水设备的原理的阐述，分析出该设备的优点：（1）、由于直接从市政管网直接抽水，无需修建蓄水池或水箱，也不需设置大型气压罐，节省了设备投资和占地面积。
（2）、节能效果显著，设备直接与自来水管网串接，利用了自来水管网一次供水压力，在一次供水管网压力的基础上叠加所需的压力，差多少，补多少，可减少加压泵的扬程，降低用电量，用水低峰期，可通过变频调速调节流量，降低用电量，节能效果显著，与传统给水设备比，节能达30%～60%；（3）、卫生无污染，供水系统从自来水管网至用户水龙头为全密封结构，污染物不会进入系统；水体不与空气直接接触，过流部件采用食品级不锈钢制作，不对水质产生污染；（4）、安装简便，无负压叠压供水设备为成套供应用户，现场只需联接进出水管，施工周期短，安装简单；（5）、运行成本低，由于加压泵的选型较小，而且可采用多泵关联供水，在用水低峰期直接利用城市一次供水压力供水，设备不需启泵或只启动一台泵足以满足用水
需要，用水高峰时才会启动其他泵。
因此，设备运行过程中能耗非常低，降低了运行成本；（6）、停电不会停止供水，由于设备有一条公共供水管路与用户管网直接相通，在停电时加压泵虽停止工作，但自来水厂一次供水压力仍可维持供水；（7）、管理维护简便，无负压叠压供水设备为微机全自动控制变频调速运行，停电设备自动停机，来电自动开机，完善的故障检测、诊断技术和报警提醒使得设备的管理维护异常简便；由于不会产生污染，因此无需麻烦的清洗工作。
但同时叠压供水也具有以下缺点：（1）、调节能力差，供水可靠性差，设备直接与市政管网相连，水池被取消，水池的调蓄功能也被取消，高峰时增加了市政管网的负担；（2）、补偿持续能力有限，供水安全性不高；（3）、自动化要求高，设备原件复杂，核心控制系统复杂，对设备灵敏度、自动化要求高；稳流平衡器内无负压检测设备出现故障时，可能会形成直抽，要求维修人员有较高水平。
变频给水设置是大家熟知的供水设备，已在高层建筑供水系统中广泛应用，该设备主要由给水箱、变频给水泵和智能控制系统组成，其工作原理为自来水管网的水通过进水管道部分进入给水箱，由变频给水泵实行恒压供水，控制系统根据用户管网压力自动调节水泵转速，保证用户管网压力恒定；在用户用水量少时，调低水泵转速，用户用水量多时，调高水泵转速，减少用电量。
通过对变频给水设备的原理的阐述，分析出该设备的优点：（1）、由于设置了给水箱或水池，提高了供水的调节能力和供水可靠性，减轻了高峰
时市政管网的负担；（2）、由于增强了供水能力，提高了供水的安全性；（3）、由于变频给水设置在高层建筑供水系统中广泛应用，维护管理人员对该设备维护有一定的固定流程。
但同时变频给水设置也具有以下缺点：（1）、由于需修建蓄水池或水箱，需要较大的占地面积。
（2）、由于给水箱与空气直接接触，水箱需要定时清洗，出水需设置消毒设备；（3）、设备从水箱抽水，不能利用自来水管网一次供水压力，需要加大加压泵的扬程，和叠压供水设备相比增加了用电量和运行成本；（4）、由于靠水泵增压停电会停止供水，对要求高场所需要设置双电源。
通过以上对叠压供水设备和变频给水设备优缺点的对比，不能简单的判别两种设备的优劣，应根据使用场所不同具体分析，采用无负压供水设备，从环保、节水、节能等方面与变频给水供水方案相比，无负压供水设备卫生性好，设备维护管理简单方便，节省建筑面积，运行费用低，但用水可靠性差，不宜用在用水要求高的场所；而变频给水设备用水可靠性强，但耗能较高。
笔者认为选用供水方案时应从水压和使用场所两个方面进行分析，（1）市政水压好，直接从市政管网抽水不会影响到下游用户的场所，从节能方面考虑应首选叠压供水设备；（2）、住宅小区，办公楼、综合楼等对用水安全性要求不高的场所，宜采用叠压供水设备，降低供水耗电量，降低运行成本，响应国家节能减排政策。
宾馆、高档写字楼、餐厅等要求供水安全性高的场所应采用变频给水设备，保证供水安全性。
随着科技的发展，先进的自动控制技术应用，会有更多的更节能的给水设备出现，会给设计人员更大的选择空间，选择设备应结合市政给水系统的发展规划与布局，选用适宜的设备，达到真正意义上的节能，为我国节能环保做出贡献。
