有关数字万用表的故障排除介绍数字万用表（Digital Multimeter，DMM）是现代电子测量工作中必不可少的工具，可以用于测量电压、电流、电阻、电容等电气量，方便易用。
然而，数字万用表也会遇到故障，本文将介绍数字万用表的故障及排除方法。
数字万用表出现的常见故障及解决方法1. 测量准确度降低如果使用数字万用表测量的电压、电流等值与实际值存在误差，可能是由于测量传感器元件损坏或已经过期导致。
首先应当使用校准器进行校准，校准器能够精确地输出一定电压和电流值，实现对数字万用表的校准。
如果校准后仍存在误差，则可以联系维修人员查找故障原因。
2. 数字显示不正确如果数字万用表的数字显示器显示不正确或没有显示，首先需要检查电池电量是否充足。
如果电池电量正常，可能是由于显示器元件损坏导致，这时需要联系维修人员进行更换。
3. 读数不稳定如果读数不稳定，可能是由于手柄接触不紧导致，可以检查插头或连接线是否接触良好。
如果连接紧密仍存在问题，可能是由于内部元件老化损坏或接线板接触不良，需要联系维修人员检查。
4. 测量保护电路失效当数字万用表测量电压、电流等值时，由于突然出现过高值也会造成元器件损坏和线路烧毁现象。
数字万用表通过保护电路保护元件和线路不被损坏。
如果保护电路失效，可能会导致误操作时元件和线路损坏，就会出现不合理的数值，甚至会出现事故。
如果发现保护电路失效，可以联系维修人员进行维修。
数字万用表的正确维护方法除了出现故障时需要进行排除之外，正确的维护也能延长数字万用表的使用寿命。
下面是一些数字万用表的正确维护方法：1. 防止磨损和污染数字万用表属于比较精密的仪器，因此要避免受到机械损伤和污染。
在使用过程中要注意轻拿轻放，避免碰撞和受挤压。
在工作时避免接触到油污、灰尘、湿气等有害物质。
2. 注意温度湿度数字万用表适用温度湿度要求一般在20℃～30℃和40%～60%之间。
如果工作环境温度过高或者过低，都会对数字万用表的使用造成影响。

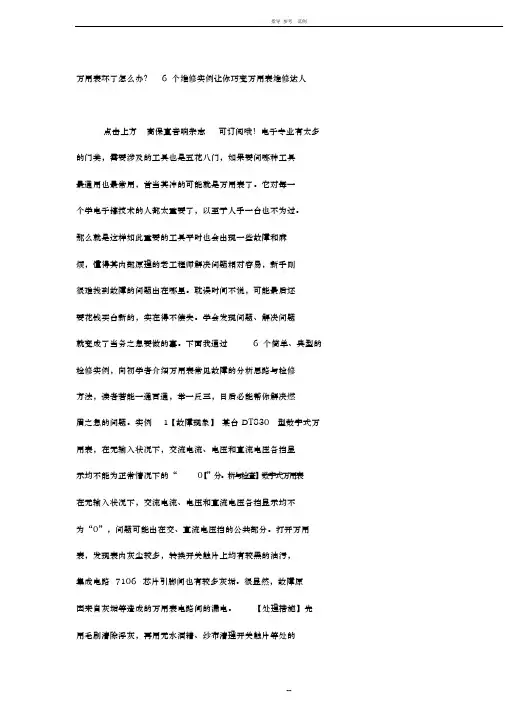

万用表坏了怎么办？ 6 个维修实例让你巧变万用表维修达人点击上方高保真音响杂志可订阅哦！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。
它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。
那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。
耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。
学会发现问题、解决问题就变成了当务之急要做的事。
下面我通过 6 个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者若能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。
实例1【故障现象】某台 DT830 型数字式万用表，在无输入状况下，交流电流、电压和直流电压各挡显示均不能为正常情况下的“0【”分。
析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各挡显示均不为“0”，问题可能出在交、直流电压挡的公共部分。
打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106 芯片引脚间也有较多灰垢。
很显然，故障原因来自灰垢等造成的万用表电路间的漏电。
【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。
经过这样的处理后，万用表故障排除。
实例 2【故障现象】某台DT830B 型数字式万用表，所有欧姆挡及晶体二极管测量挡示数均为“（0正”常时均应在最高位显示溢出数字“1，”其）他挡位正常。
【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。
接下来检查电路半导体器件，该万用表中只有 1 只晶体二极管和 2 只晶体三极管，位置如图1 所示。
晶体二极管型号为1N4007 ，分析此晶体二极管应为交流电压挡的整流器件，不在故障范围内，因此重点检查2 只晶体三极管，其型号均为9014 。

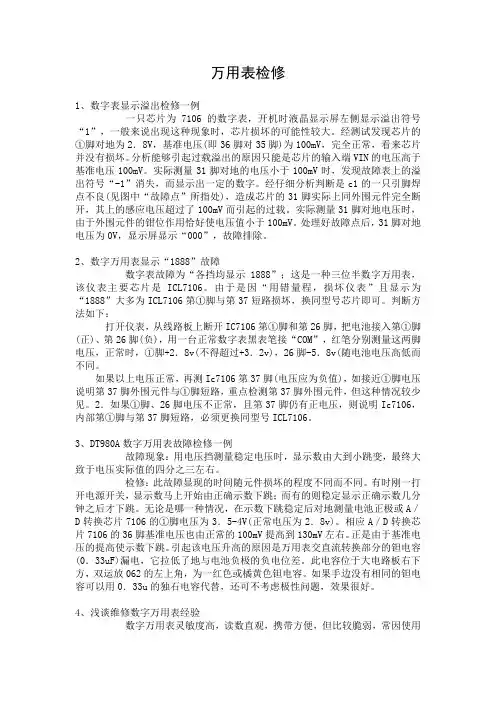

万用表检修1、数字表显示溢出检修一例一只芯片为7106的数字表，开机时液晶显示屏左侧显示溢出符号“1”，一般来说出现这种现象时，芯片损坏的可能性较大。
经测试发现芯片的①脚对地为2．8V，基准电压(即36脚对35脚)为100mV，完全正常，看来芯片并没有损坏。
分析能够引起过载溢出的原因只能是芯片的输入端VIN的电压高于基准电压100mV。
实际测量31脚对地的电压小于100mV时，发现故障表上的溢出符号“-1”消失，而显示出一定的数字。
经仔细分析判断是c1的一只引脚焊点不良(见图中“故障点”所指处)，造成芯片的31脚实际上同外围元件完全断开，其上的感应电压超过了100mV而引起的过载。
实际测量31脚对地电压时，由于外围元件的钳位作用恰好使电压值小于100mV。
处理好故障点后，31脚对地电压为0V，显示屏显示“000”，故障排除。
2、数字万用表显示“1888”故障数字表故障为“各挡均显示1888”；这是一种三位半数字万用表，该仪表主要芯片是ICL7106。
由于是因“用错量程，损坏仪表”且显示为“1888”大多为ICL7106第①脚与第37短路损坏，换同型号芯片即可。
判断方法如下：打开仪表，从线路板上断开IC7106第①脚和第26脚，把电池接入第①脚(正)、第26脚(负)，用一台正常数字表黑表笔接“COM”，红笔分别测量这两脚电压，正常时，①脚+2．8v(不得超过+3．2v)，26脚-5．8v(随电池电压高低而不同。
如果以上电压正常，再测Ic7106第37脚(电压应为负值)，如接近①脚电压说明第37脚外围元件与①脚短路，重点检测第37脚外围元件，但这种情况较少见。
2．如果①脚、26脚电压不正常，且第37脚仍有正电压，则说明Ic7106，内部第①脚与第37脚短路，必须更换同型号ICL7106。
3、DT980A数字万用表故障检修一例故障现象：用电压挡测量稳定电压时，显示数由大到小跳变，最终大致于电压实际值的四分之三左右。
万用表检修1、数字表显示溢出检修一例一只芯片为7106的数字表，开机时液晶显示屏左侧显示溢出符号“1”，一般来说出现这种现象时，芯片损坏的可能性较大。
经测试发现芯片的①脚对地为2．8V，基准电压(即36脚对35脚)为100mV，完全正常，看来芯片并没有损坏。
分析能够引起过载溢出的原因只能是芯片的输入端VIN的电压高于基准电压100mV。
实际测量31脚对地的电压小于100mV时，发现故障表上的溢出符号“-1”消失，而显示出一定的数字。
经仔细分析判断是c1的一只引脚焊点不良(见图中“故障点”所指处)，造成芯片的31脚实际上同外围元件完全断开，其上的感应电压超过了100mV而引起的过载。
实际测量31脚对地电压时，由于外围元件的钳位作用恰好使电压值小于100mV。
处理好故障点后，31脚对地电压为0V，显示屏显示“000”，故障排除。
2、数字万用表显示“1888”故障数字表故障为“各挡均显示1888”；这是一种三位半数字万用表，该仪表主要芯片是ICL7106。
由于是因“用错量程，损坏仪表”且显示为“1888”大多为ICL7106第①脚与第37短路损坏，换同型号芯片即可。
判断方法如下：打开仪表，从线路板上断开IC7106第①脚和第26脚，把电池接入第①脚(正)、第26脚(负)，用一台正常数字表黑表笔接“COM”，红笔分别测量这两脚电压，正常时，①脚+2．8v(不得超过+3．2v)，26脚-5．8v(随电池电压高低而不同。
如果以上电压正常，再测Ic7106第37脚(电压应为负值)，如接近①脚电压说明第37脚外围元件与①脚短路，重点检测第37脚外围元件，但这种情况较少见。
2．如果①脚、26脚电压不正常，且第37脚仍有正电压，则说明Ic7106，内部第①脚与第37脚短路，必须更换同型号ICL7106。
3、DT980A数字万用表故障检修一例故障现象：用电压挡测量稳定电压时，显示数由大到小跳变，最终大致于电压实际值的四分之三左右。

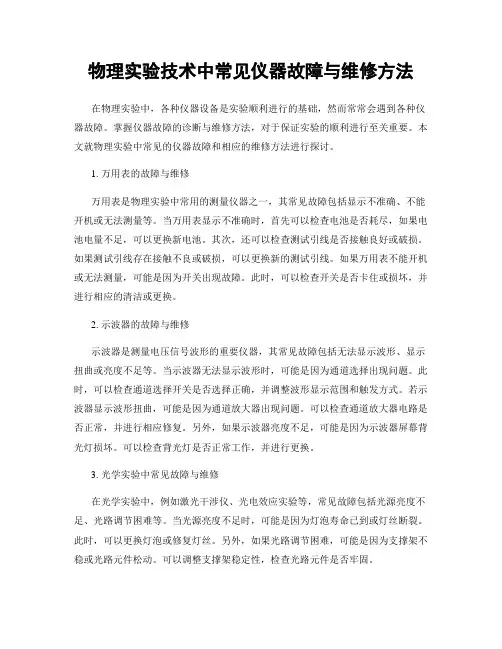

物理实验技术中常见仪器故障与维修方法在物理实验中，各种仪器设备是实验顺利进行的基础，然而常常会遇到各种仪器故障。
掌握仪器故障的诊断与维修方法，对于保证实验的顺利进行至关重要。
本文就物理实验中常见的仪器故障和相应的维修方法进行探讨。
1. 万用表的故障与维修万用表是物理实验中常用的测量仪器之一，其常见故障包括显示不准确、不能开机或无法测量等。
当万用表显示不准确时，首先可以检查电池是否耗尽，如果电池电量不足，可以更换新电池。
其次，还可以检查测试引线是否接触良好或破损。
如果测试引线存在接触不良或破损，可以更换新的测试引线。
如果万用表不能开机或无法测量，可能是因为开关出现故障。
此时，可以检查开关是否卡住或损坏，并进行相应的清洁或更换。
2. 示波器的故障与维修示波器是测量电压信号波形的重要仪器，其常见故障包括无法显示波形、显示扭曲或亮度不足等。
当示波器无法显示波形时，可能是因为通道选择出现问题。
此时，可以检查通道选择开关是否选择正确，并调整波形显示范围和触发方式。
若示波器显示波形扭曲，可能是因为通道放大器出现问题。
可以检查通道放大器电路是否正常，并进行相应修复。
另外，如果示波器亮度不足，可能是因为示波器屏幕背光灯损坏。
可以检查背光灯是否正常工作，并进行更换。
3. 光学实验中常见故障与维修在光学实验中，例如激光干涉仪、光电效应实验等，常见故障包括光源亮度不足、光路调节困难等。
当光源亮度不足时，可能是因为灯泡寿命已到或灯丝断裂。
此时，可以更换灯泡或修复灯丝。
另外，如果光路调节困难，可能是因为支撑架不稳或光路元件松动。
可以调整支撑架稳定性，检查光路元件是否牢固。
4. 电子实验器件的故障与维修电子实验中常用的器件包括电阻、电容、电感等，其常见故障包括电阻损坏、电容漏电和电感短路等。
当电阻损坏时，可以使用万用表进行测量，排除故障电阻并进行更换。
电容漏电时，可以使用数字电表进行测量电容值是否正常。
如果电容值不符合要求，可以更换新的电容。
数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。
外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。
数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。
7106采用内部异或门输出，可驱动LCD显示器，耗电极省。
它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。
缺点是A/D转换速度较慢，但能满足常规电测量的需要。
下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。
(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。
(3)直流电压基本档不回零。
一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。
(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。
(5)各档显示数字乱跳无法使用。
此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。
检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。
数字万用表的常见故障原因分析引言数字万用表是一种电子测量仪器，具有快速、准确、精确的测量特点，是电子行业、机械行业以及电力行业必备的常用设备之一。
然而，随着数字万用表使用的时间不断增长，会出现各种各样的故障，如不能正常开机、显示不清晰、量程不准等问题。
本文将深入探讨数字万用表遇到的常见故障及其原因分析。
常见故障及原因分析1. 不能正常开机数字万用表不能正常开机是比较常见的问题。
故障原因可能有硬件和软件两个方面：•硬件原因硬件故障的可能性是比较大的。
主要包括以下几个方面：* 电池老化或已过期：电池的寿命有限，使用时间长或长期没有使用的电池会逐渐失效。
* 开关键损坏或使用不当：开关键在使用过程中容易损坏，或者由于错误操作造成损坏，如在量程和电池切换时，当电表充电时，不小心打开开关键等。
* 电路板连接处虚焊或者接触不良：由于工作环境和使用频率不同，连接处会出现老化、虚焊和脱落等情况。
•软件原因使用数字万用表的时候，也可以遇到一些软件的问题。
主要表现为：* 按键失灵：按键是控制数字万用表的重要途径，误操作或按键失灵都会导致数字万用表不能正常开机。
* 内存损坏或数据错误：若内存出现损坏或者数据丢失，数字万用表将无法正常启动。
2. 显示不清晰数字万用表的显示不清晰也是常见的故障问题。
故障原因主要有以下几个方面：•电源问题电源问题是数字万用表显示不清晰的主要原因之一。
在数字万用表使用过程中，电池电量不足或者充电不足都可能导致显示模糊或无法显示。
此时，需要更换电池或充电。
•显示屏幕损坏显示屏幕是数字万用表最重要的组成部分之一，若显示屏组件损坏、破碎、发黄等，则会导致数字万用表显示不清晰。
•连接问题数字万用表连接处出现接触不良、松动等情况也会导致显示不清晰。
在这种情况下，需要检查接头和接线端是否被插好。
3. 量程不准量程不准也是数字万用表经常出现的故障之一。
故障原因主要包括以下几个方面：•电池电量不足当电池电量不足时，数字万用表并不能准确地测量或显示目标电路的电流、电压等数值，此时需要更换电池。

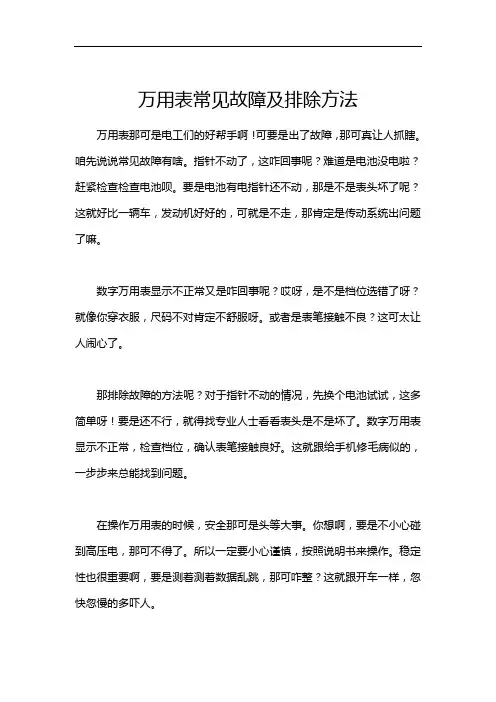

万用表常见故障及排除方法
万用表那可是电工们的好帮手啊！可要是出了故障，那可真让人抓瞎。
咱先说说常见故障有啥。
指针不动了，这咋回事呢？难道是电池没电啦？赶紧检查检查电池呗。
要是电池有电指针还不动，那是不是表头坏了呢？这就好比一辆车，发动机好好的，可就是不走，那肯定是传动系统出问题了嘛。
数字万用表显示不正常又是咋回事呢？哎呀，是不是档位选错了呀？就像你穿衣服，尺码不对肯定不舒服呀。
或者是表笔接触不良？这可太让人闹心了。
那排除故障的方法呢？对于指针不动的情况，先换个电池试试，这多简单呀！要是还不行，就得找专业人士看看表头是不是坏了。
数字万用表显示不正常，检查档位，确认表笔接触良好。
这就跟给手机修毛病似的，一步步来总能找到问题。
在操作万用表的时候，安全那可是头等大事。
你想啊，要是不小心碰到高压电，那可不得了。
所以一定要小心谨慎，按照说明书来操作。
稳定性也很重要啊，要是测着测着数据乱跳，那可咋整？这就跟开车一样，忽快忽慢的多吓人。
万用表的应用场景那可多了去了。
家里电器坏了，用万用表查查线路。
工厂里维修设备，也离不开它。
这就好比医生手里的听诊器，能找出毛病在哪。
它的优势也很明显啊，小巧便携，操作简单。
不像有些仪器，又大又笨。
我就见过一个例子，有个大哥家里的电灯不亮了，用万用表一查，原来是线路短路了。
三下五除二就给修好了。
你说这万用表厉不厉害？
万用表就是咱身边的小助手，有了它，咱遇到问题就不用抓瞎了。
遇到故障别慌，按照方法来排除，肯定能让它重新发挥作用。
数字万用表常见故障检修及使用注意事项对数字万用表维修者来讲，学会正确使用只是工作的前提，熟悉其原理是工作的基础，而掌握仪表的维修技术则是工作的可靠保证。
下面介绍数字万用表的检修步骤、常见故障分析及排除方法、使用注意事项。
数字万用表的检修步骤检修数字万用表好比医生给病人看病，不仿借用中医诊断时常用的“望、闻、问、切”四字诀。
望：先对仪表进行外观检查，有无机械、电气损伤，零部件损坏或丢失等；闻：听取使用人员介绍发生故障所看到的异常现象等；问：对疑点要多问几个为什么？例如操作人员是否有误动作，仪表的过流及过压保护电路是否发生断路或短路故障；切：进行切合实际的分析，必要时画出检修流程图，为迅速排除故障创造条件。
望、闻、问、切都属于调查研究，分析原因，以便做到心中有数。
修理数字万用表需参照电路图进行。
若有印制电路与元器件装配图就更为便利（可参见笔者编著的《数字万用表电路图集》一书，人民邮电出版社1996年11月出版）。
检修故障一般应从电源开始，若接通电源后LCD无任何显示，应首先检查9V叠层电池的电压是否过低、电池夹断线否＼电源开关有无损坏。
假如电池电压正常，但从单片A／D转换器上测不出电压，通常是电池引线开路或电源开关接触不良。
寻找故障应遵循先外后里、先易后难、化整为零、重点突破的原则。
排除故障应力求彻底，有的数字万用表在修理后稍受震动或用手拍打一下机壳就不能正常工作，多属有虚焊、脱焊处。
倘若放过此类故障，仪表使用过程中就会时好时坏。
仪表修理完毕先不要装外壳，应再通电检查几次，确认修好之后再装壳。
条件允许时应按说明书所列技术指标对仪表进行校验。
修理工作只有与日常维护保养、定期校验结合起来，才能确保仪表的性能指标，延长其使用寿命。
单片A／D转换器的功能检查单片A／D转换器是数字万用表的“心脏”。
31/2数字万用表大多采用ICL71O6（或TSC7lO6、TC7lO6）型CMOS单片A／D转换器。
功能检查的目的是判断ICL71O6的质量好坏，进而区分数字万用表的故障范围在A／D转换器，还是在外围电路。
数字式万用表常见故障及解决办法数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。
但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。
因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。
一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。
其方法大致可分为以下几种：1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。
另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带;可以听到和嗅到有无异声、异味。
2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。
如测A/D 转换器的工作电压、基准电压等。
3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。
4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。
此法主要适合于电路存在短路的情况。
5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。
必要时，用好的元件进行替换，若故障消失，说明元件已坏。
6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。
二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性(所有功能都不能测量)，还是个性(个别功能或个别量程)，然后区别情况，对症解决。
数字万用表常见故障与检修(1)仪表无显示。
首先检查电池电压是否正常(一般用的是9V电池，新的也要测量)，其次检查熔丝是否正常,若不正常,则予以更换。
检查稳压块是否正常，若不正常，则予以更换。
限流电阻是否开路,若开路,则予以更换。
再检查电路板上的电路是否有腐蚀或短路、断路现象(特别是主电源电路线),若有，则应进行清洗电路板，并及时做好干燥和焊接工作。
如果一切正常,测量显示集成块的电源输人的两脚，测试电压是否正常，若正常，则该集成块损坏，必须更换该集成块;若不正常，则检查其他有没有短路点。
若有，则要及时处理好，若没有或处理好后，还不正常，那么该集成已经内部短路，则必须更换。
(2)电阻挡无法测量。
首先从外观上检查电路板，在电阻挡回路中有没有连接电阻烧坏，若有，则必须立即更换;若没有，则要每一个连接元件进行测量，有坏的及时更换;若外围都正常则测量集成块损坏，必须更换。
(3)电压挡在测量高压时示值不准，或测量稍长时间示值不准甚至不稳定。
此类故障大多是由于某一个或几个元件工作功率不足引起的。
若在停止测量的几秒内，检查时会发现这些元件会发烫，这是由于功率不足而产生了热效应所造成的，同时形成了元件的变值(集成块也是如此)，则必须更换该元件(或集成电路)。
(4)电流挡无法测量。
多数是由于操作不当引起的，检查限流电阻和分压电阻是否烧坏，若烧坏,则应予以更换。
检查到放大器的连线是否损坏，若损坏，则应重新连接好;若不正常，则更换放大器。
(5)示值不稳,有跳字现象。
检查整体电路板是否受潮或有漏电现象，若有，则必须清洗电路板并做好干燥处理;输人回路中有无接触不良或虚焊现象(包括测试笔)，若有，则必须重新焊接。
检查有无电阻变质或刚测试后有无元件发生超正常的烫手现象，这种现象是由于其功率降低引起的，若有此现象，则应更换该元件。
(6)示值不准。
这种现象主要是测量通路中的电阻值或电容失效引起的，应更换该电容或电阻。
检查该通路中的电阻阻值(包括热反应中的阻值)，若阻值变值或热反应变值，则予以更换该电阻;检查A/D转换器的基准电压回路中的电阻电容是否损坏，若损坏，则予以更换。
用万用表维修技巧方法
[ 叶道富| 时间:2005-04-03 17:04:44 | 收藏本文] 【大中小】
一、用万用表维修开关电源常见故障及判断方法：
下面以采用3842电源控制芯片的电源电路为例，介绍电源电路常见故障的维修：
1、故障现象为三无，连一点响声都没有。
首先我们用观察法，检查保险丝是否熔断。
（1）保险丝熔断
a、若保险丝已断，且严重发黑，说明电路存在着严重的短路，造成电流过大而熔断保险丝，这时不应该直接更换保险管，开机。
检修方法：数字万用表用二极管档（指针式用RX100档）对负载部分的主要元件进行在路测量，如整流滤波中的整流二极管击穿，C907高压滤波电容击穿或严重漏电，电源开关管、行管、B+管、消磁线圈与消磁电阻。
b、保险已熔断，玻璃管不发黑能看清里面的断丝，这是保险丝的容量过小，在开机瞬间消磁电流大而熔断。
只要换一只相同容量规格的延迟式保险丝即可使机器恢复正常。
这种情况发生并不多。
我们常用的万用表基本都是用７１０６为核心做的，例如８３０，９２０５，９２０８等等这些表．很多厂家在设计电路时会考虑对7106做适当的保护措施,例如在图中的IN+与地之间接一个三极管,将电压限制在1V以内.如果出现误操作导致高压进入,这个三极管被击穿短路,使得7106不会损坏.如果发现万用表在电压档一直显示0V 的话,就检查这部分电路.芯片损坏的几率还是比较小的,大部分都是外围元件坏了.7106是个典型的3位半AD转换器,基本原理如下:7106的基本量程是200mV,所以相应的测量范围就是2V,20V,200V......(很多表交流电压上限是750V,是因为元器件耐压的问题,而且通常也不需要太大的量程).直流电压测量原理前面几个是分压电阻,分别对应个量程.如果表坏了根据这个图可以很快的判断出故障部位.这种表的刀盘很复杂,拆的时候一定要注意刀盘弹簧片的位置,查找走线方向时一定要仔细,一不小心就看错了.交流电压测量:前端电路与支流电压完全相同,只是多了个整流电路.与普通指针表二极管整流不同,数字表都用运放整流,精度会高很多.如果你的表在直流电压和电流档都正常,就是在交流电压和交流电流档有问题的话,不用怀疑,肯定是这部分出了问题.这里的整流一般都用TL062和2个1N4148,在电路板上很好找.新加一张实际图,图中的TL062就是整流用的(不同的表所在的位置可能会不一样).这部分损坏的话交流就会出问题.直流电流和交流电流档.电路都相同,前面的电阻是电流采样电阻,区别也仅限于交流多了整流电路.电流档一般也就是误测电压烧掉保险(通常是500mA),再厉害点的有可能把采样电阻烧坏,有些表有图中的2个保护二极管,也有可能击穿短路,根据具体情况自己判断吧通常最容易出现的是在电阻档测量电压损坏.稍微负责任一点的厂家都会加上图中的PTC,这对在电阻档测量电压这种非正常情况的保护作用是非常显著的.看图可知,如果在电阻档测电压,会通过PTC和9013(就是前面所说的保护三极管)构成一个回路,此时电流很大,PTC的阻值会随温度上升而迅速增加,使表不至于烧坏.至于7106,因为前面还有一个比较大的电阻(最小也不会低与100K),而且被9013将电压钳位,一般不会损坏.当然,如果你的表没有这些保护措施那就例外了.测量电阻时:图中的几个电阻是被当作基准电阻的,Vref是个2.8V的基准电压,测量时,被测电阻与相应档位的基准电阻相互串联,根据分压定律,通过被测电阻两端的电压即可算出阻值.如果出现某个档不准或者有故障的话检查相应的电阻.其他的附加功能就不说了总结比较常见的问题:电阻档全显示0:图中的T1(9013)短路电阻档全显示OL或者1:R2或者前端某处断开(包括刀盘接触不良)电压档全显示0:同电阻档全显示0电压档全显示OL或者1:电压档原理图中最下面那个分压电阻断电流档全显示0:保险断或者保护二极管击穿最常见的烧表大概就是电阻档了.其实很多都不是芯片挂了,而是保护用的三极管被击穿了,应该多检查这些.拆了个手上胜利早期的VC168,实在是佩服设计这表的人，这么复杂的刀盘也不知道怎么画出来的.而且间距这么小,安全方面肯定不过关,不过这也是这类表的通病.就那么大个地方要设计这么多档位也真是不容易.。
数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。
外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。
数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。
7106采用内部异或门输出，可驱动LCD显示器，耗电极省。
它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。
缺点是A/D转换速度较慢，但能满足常规电测量的需要。
下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。
(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。
(3)直流电压基本档不回零。
一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。
(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。
(5)各档显示数字乱跳无法使用。
此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。
检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。
若稍大一点，则说明某些电容有些漏电。
对损坏的元件及时更换后，先检查200mV档是否正常，再进行其它功能的测试。
(6)蜂鸣器不响。
如指示灯亮，则可能是7011集成块损坏；如灯不亮，则可能是集成块062损坏，它的一半管脚管交流电流，一半管蜂鸣器，打到蜂鸣器档，响则说明管蜂鸣器的那一半充好；打到交流2V档，用改锥碰输入端，显示“1”，则说明管交流的那一半充好。
(7)开机显示“1888”，是4070集成块或4077集成块损坏；表的小数点始终亮，除4070或4077集成块有故障外，还可能是1MΩ电阻开路所致。
数字万用表要定期清洗，否则易短路导致表不正常工作。
接地电阻表的结构与调修接地电阻表是一种专门测量各种电力系统、电器设备、避雷针等接地装置接地电阻的仪器，一般分为三端钮(E1、P1、C1)及四端钮(P2、C2、P1、C1)，其中四端钮还可以测土壤电阻率。
一、主要结构及简单工作原理目前使用的接地电阻表以型号ZC-8居多，它是以电位计原理设计，由手摇发电机作为电源，配以相敏整流放大电路、电位器、电流互感器及检流计组成。
接地电阻的测量一般都采用交流进行，这是因为土壤的导电主要依靠地下电解质的作用，如果采用直流测量就会引起化学极化作用，严重影响测量结果。
当手摇发电机以120r/min的速度转动时，便产生110Hz左右的交流电流I1，I1从发电机经过电流互感器一次绕组、经被测物E1、大地、电流探测针C1而回到发电机。
由电流互感器二次线圈产生的电流I2接于电位器Rs。
电位器Rs的旋钮装在仪表面板上并带有读数盘，调节电位器Rs使检流计指示中心刻度线，此时如读数为N，则被测接地电阻等于N与倍率系数(有×0.1、×1、×10三档或×1、×10、×100三档)之积。
二、常见故障及修理1.检流计无指示(检定时)或变化很小(1)发电机输出无电压或输出电压很低:检查发电机的“开关”电压线圈是否短路或损坏以及输入电阻是否损坏，如是，更换或修复。
注意:在使用时不要在C1和P1短路情况下摇动手摇发电机，以免发生故障。
(2)发电机磁钢是否退磁。
如是，可充磁。
(3)与检流计并联的电容C1、C2(100μF10V)可能电解液变干，造成短路或击穿。
若是，更换。
(4)互感器一次线圈烧坏，在带电测量接地体时，当有大电流流入大地情况下，可将其烧坏。
(5)检流计由于环境的影响，灵敏度降低。
如是，对其磁钢充磁。
其一般灵敏度为(±25μA30°)。
(6)检流计线圈断，有条件的话，可重新更换线圈。
2.在检某一量程时，调节电位器检流计无法指零，总朝一个方向偏转(1)此量程分流电阻损坏。
如是，更换。
(2)互感器二次线圈损坏。
如是，更换。
(3)电位器Rs与其他线路断开，使之无法起到调节作用，使得流过检流计线路的电流增大。
如是，重新焊好线路。
3.所有量程测量误差较大(1)三极管变质导致性能下降。
如是，重新更换。
(2)整流二极管D1、D2正向电阻阻值相差较大，因为在不同的电压下正向电阻的阻值是有变化的，所以在选二极管时正向电阻要基本相同。
(3)检流计是否变位。
如是，重新调整检流计轴尖与轴承之间的间隙，使其活动自如。
(4)检流计可动线圈上的游丝是否变质，使得检流计变位。
如是，可重新调整或更换游丝。
(5)如不是以上原因，可仔细调整可调电位器W1、W2，以消除测量误差。
小型数字万用表九大故障检修心得故障一:交流各档显示不回零。
现象:交流电流、电压各档，在无电压输入的情况下显示均不为零。
原因一:打开表壳仔细观察后发现，该表因长期使用，开关触片间被严重污染，凡开关触片经过的地方均有被铜粉末污染的黑色轨迹。
这些污染则构成了一定量的容量不规则的伏打电池，其电压对测量机构产生作用，因此各档显示不能回零。
解决方法:用棕毛刷蘸取航空汽油，清洗开关触片，再用清水洗净污染，晾干后交流各档显示回零，故障排除。
原因二:在交流电压测量电路中有一只交流放大器，其输出端与输入端有一只反馈电容相连。
反馈电容开路，高频信号将跟随被测信号直接进入测量机构，在无输入的情况下，外电场的干扰信号也会直接被放大，表现出不能回零的现象。
解决方法:更换交流放大器的反馈电容，故障即消除。
故障二:20MΩ电阻档不能回零，而且测量失效。
现象:在200Ω、2kΩ、20kΩ等低阻档测量正常，但打至20MΩ电阻档，无论被测电阻的大小，总显示出较稳定的固定值，根本无法正确显示被测电阻的阻值。
原因:开箱检查后发现，电池漏液较严重，已蔓延至电路板上，结果形成新的通路，使部分本无联系的电路彼此相通，估计漏液的等效电阻为9MΩ。
在低电阻档测量时，因漏液的电阻R漏远大于从200Ω→2kΩ→20kΩ的量程范围，R漏上分走的电流很小，漏液电阻的分流影响可以近似忽略，测量结果所受影响不大。
随着量程范围的增大，R 漏的影响开始增大，到达20MΩ档时，就出现了无论是否有被测电阻，都有稳定9MΩ的显示值。
解决方法:用干布擦除所有电池漏液，更换新电池，再开机检查，故障完全消失。
故障三:LCD显示不完整。
现象:LCD显示的数字笔画不完整，用力按压机壳故障消失，稍一松手，故障再现。
原因:机壳内显示芯片引脚、引电橡胶及LCD显示屏字划电极间接触不良所致。
解决方法:取一片透明的塑料薄膜，剪成与LCD显示屏同大小的一块垫在机壳显示窗与LCD显示屏之间，再上紧后盖板螺丝，迫使内部组件紧密接触，结果LCD显示恢复正常。
故障四:LCD显示的小数点错位。
现象:电压、电流、电阻各档小数点显示位与应显示位不一致。
原因:开箱检查发现，开关盘定位爪断损，动触片着力不匀而变形，变形后的动触片在该接通的位置没有接通，却在不该接通的相邻位置接通了，导致了小数点错位。
解决方法:更换变形的动触片后，故障完全消除。
故障五:直流电压档测量结果前后不一致。
现象:对一稳定的100V直流电压进行测量，开始显示为105.1V，2分钟后变为溢出显示。
原因:经检定是该万用表所用电池电量不足所致。
当电池欠电压时，该万用表模数变换器中的标准电压不断发生偏离，于是示值误差将随着电池性能的不断下降而增大，时间越长，示值误差越明显。
解决方法:更换万用表电池即可。
故障六:交流电压高压档总是溢出显示。
现象:交流电压750V档测量50V交流电压时，居然溢出显示。
原因:开箱检查后发现，与输入通道相连的定触片间有电弧烧伤的痕迹。
该处胶木板因被烧伤炭化而被击破，使本应该经分压器分压的外界被测电压直接传到了放大器的输入端，由于该被测电压远大于放大器正常状态的输入电压，迫使LCD溢出显示。
解决方法:用刀片剔除电路板上烧伤的焦木，故障排除。
故障七:电容档有多档溢出显示。
原因:经查实，因开关定触片上的阻焊膜过多，阻碍定动触片间的良好接触，使得单稳态电路中的定时电阻没有参与工作，单稳态触发器的1、2端就没有电源电压的作用，结果表现为电容档溢出显示。
解决方法:用刀片剔除触片上多余的阻焊膜，故障被消除。
故障八:基本电压档正常，但其余电压档总显示为零。
原因:直流电压测量电路中的排在首位的分压电阻开路，造成输入信号与测量机构间的通路被切断。
因此，除基本电压档外，无论外加多大的输入电压都不能传入测量机构，显示始终为零。
解决方法:找到受损的分压电阻，更换后故障被消除。
故障九:电压各档显示不回零。
原因:经细查发现，COM与V/Ω之间的污染是主要原因。
如果表的封箱螺丝钉未上紧，或插座上的密封垫松动，外界潮湿的气体浸入后发生化学反应，随着时间的推移反应物的浓度不断增加，所带电荷不断积累，最终形成原电池，如果原电池为正，则LCD显示正值，反之，则LCD显示负值。
解决方法:打开表壳，在COM与V/Ω插座间用卫生纸吸潮后用酒精棉清洗，待晾干后通电检查，故障消除。
袖珍式数字万用表的正确使用之我见数字万用表是测量工作中应用最广泛的计量器具之一，具有新颖、直观、携带、检测使用方便的特点，是电子、电工、电工计量及维修工作的必备仪表。
如何正确使用袖珍式数字万用表，取得准确无误的测量数据，在使用中应做到以下几点:1. 在使用仪表之前，应仔细阅读产品使用说明书(因为随着产品结构的不同，其使用方法也不一样)，熟悉开关、功能键、插孔、旋钮及仪表附件(如测温探头、高频探头)的作用。
还应了解仪表的极限参数，出现过载显示、极性显示、低电压指示和其他标志符号显示以及声光报警的特征，掌握小数点位置的变化规律。
2. 某些仪表(如UT53、UT54、UT56、DT9102等)具有自动关机功能。
使用中如发现液晶显示器LCD数字显示突然消失，并非仪表出现故障，而是电源被切断，使仪表进入了“睡眠”状态。
