防雷接地系统阅读

毕业综合作业移动基站防雷与接地系统的设计选题类型：论文学生姓名：***学号： ***********系部：通信工程系专业：移动通信技术班级： 102指导老师：***浙江·绍兴提交时间：2013年4月摘要本文论述了移动基站防雷接地系统经常出现的问题，结合平时的实地考察，切实地提出根据实际情况设计移动通信基站防雷接地系统的设计思想。

由于移动通信基站的天线设置大多安装在建筑物的房顶上，还有一部分安装在铁塔上，相对周围环境而言，形成十分突出的目标，从而导致雷击概率增多。

通信设备损坏，耗费了大量人力财力。

怎样才能有效地预防雷害，确保移动通信基站设备和工作人员的安全呢？必须根据每个基站的实际情况设计移动通信基站的防雷接地系统，实施基站针对性防雷。

关键词：防雷；接地；反击电压；分级防雷目录第一章移动基站防雷与接地系统简介 (1)1.1 防雷与接地系统 (1)第二章移动基站雷害的主要原因 (2)2.1 雷击的主要原因 (2)2.2 反击电压 (3)2.3 移动基站防雷措施 (5)第三章移动基站防雷与接地系统的整改案例 (8)5.1 案例1——大陈基站存在的问题及改造方案 (8)5.2 案例2——大港头基站存在的问题及改造方案 (9)5.3 案例分析3——皇家地基站存在的问题及改造方案 (12)5.4 案例分析4——长坑基站存在的问题及改造方案 (15)5.5 案例分析5——石铺基站存在的问题及改造方案 (18)总结 (22)致谢 (23)参考文献 (24)第一章移动基站防雷与接地系统简介1.1 防雷与接地原理1.2 基站防雷与接地系统1.防雷与接地系统的组成(1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等；（2）接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。

它的作用是把雷电接受装置上的雷电流传递到接地装置上，接地线一般采用圆钢或扁钢组成；（3）接地体：包括接地装置和装置周围的土壤或混凝土，作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。

变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。

而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。

一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。

其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。

2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。

3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。

二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。

（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。

它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。

接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。

（2）接地极：接地极是将接地电阻埋设在地下的部分。

它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。

常用的接地极有水平接地极、竖直接地极和涂铜接地极等。

（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。

它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。

接地网的布置要根据变电站的场地和设备的要求进行合理设计。

（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。

接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。

2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。

常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。

其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。

3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。

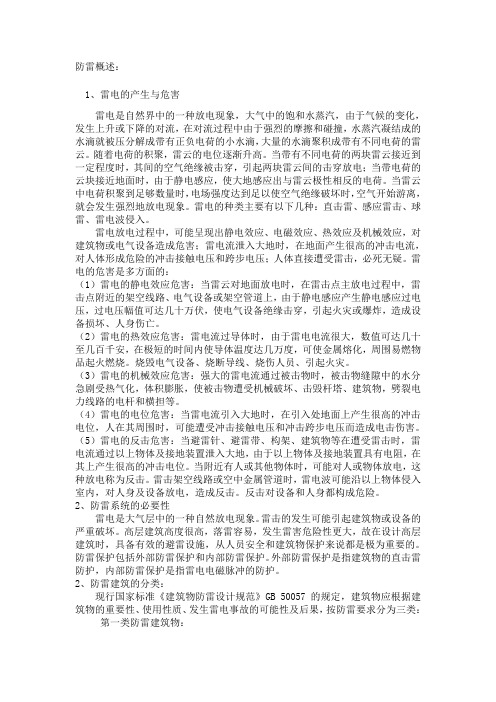

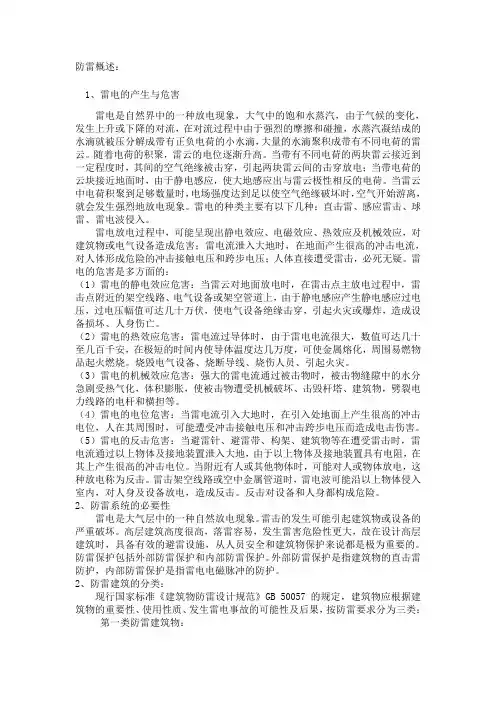

防雷概述：1、雷电的产生与危害雷电是自然界中的一种放电现象，大气中的饱和水蒸汽，由于气候的变化，发生上升或下降的对流，在对流过程中由于强烈的摩擦和碰撞，水蒸汽凝结成的水滴就被压分解成带有正负电荷的小水滴，大量的水滴聚积成带有不同电荷的雷云。

随着电荷的积聚，雷云的电位逐渐升高。

当带有不同电荷的两块雷云接近到一定程度时，其间的空气绝缘被击穿，引起两块雷云间的击穿放电；当带电荷的云块接近地面时，由于静电感应，使大地感应出与雷云极性相反的电荷。

当雷云中电荷积聚到足够数量时，电场强度达到足以使空气绝缘破坏时，空气开始游离，就会发生强烈地放电现象。

雷电的种类主要有以下几种：直击雷、感应雷击、球雷、雷电波侵入。

雷电放电过程中，可能呈现出静电效应、电磁效应、热效应及机械效应，对建筑物或电气设备造成危害；雷电流泄入大地时，在地面产生很高的冲击电流，对人体形成危险的冲击接触电压和跨步电压；人体直接遭受雷击，必死无疑。

雷电的危害是多方面的：（1）雷电的静电效应危害：当雷云对地面放电时，在雷击点主放电过程中，雷击点附近的架空线路、电气设备或架空管道上，由于静电感应产生静电感应过电压，过电压幅值可达几十万伏，使电气设备绝缘击穿，引起火灾或爆炸，造成设备损坏、人身伤亡。

（2）雷电的热效应危害：雷电流过导体时，由于雷电电流很大，数值可达几十至几百千安，在极短的时间内使导体温度达几万度，可使金属熔化，周围易燃物品起火燃烧。

烧毁电气设备、烧断导线、烧伤人员、引起火灾。

（3）雷电的机械效应危害：强大的雷电流通过被击物时，被击物缝隙中的水分急剧受热气化，体积膨胀，使被击物遭受机械破坏、击毁杆塔、建筑物，劈裂电力线路的电杆和横担等。

（4）雷电的电位危害：当雷电流引入大地时，在引入处地面上产生很高的冲击电位，人在其周围时，可能遭受冲击接触电压和冲击跨步电压而造成电击伤害。

（5）雷电的反击危害：当避雷针、避雷带、构架、建筑物等在遭受雷击时，雷电流通过以上物体及接地装置泄入大地，由于以上物体及接地装置具有电阻，在其上产生很高的冲击电位。

防雷接地图纸怎么看一、防雷接地防雷接地分为两个概念一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

（一）、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

（二）、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。

工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。

如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。

工作接地和保护接地在配电室独立引出，系统可并为一个。

工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。

接地系统须重复接地。

也有独立分开的方式，TN-S系统。

零地不能再合为一。

（三）、仪器仪表接地系统。

该系统接地电阻小于1欧，不能与防雷接地连接。

（四）、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。

二、防雷接地装置部分概念1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

2）引下线：用于将雷电流从接闪器传导至接地装置的导体。

3）接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

4）接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。

分为垂直接地体和水平接地体。

5）接地装置：接地线和接地体的总称。

6）接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

7）接地电阻：接地体或自然接地体的对地电阻的总和，成为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值。

同时接地电阻也是恒量接地装置水平的标志。

三、识图方法首先看说明，然后看图中的标注了的线安装的位置，再看各个柱子或剪力墙位置是否有引下线。

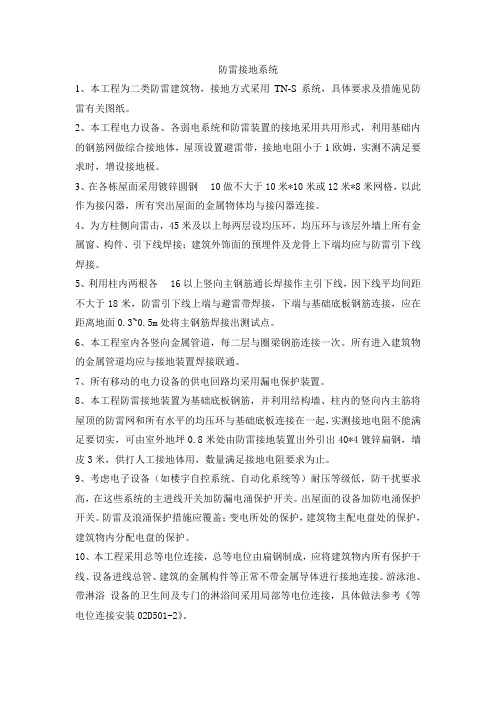

防雷接地系统1、本工程为二类防雷建筑物，接地方式采用TN-S系统，具体要求及措施见防雷有关图纸。

2、本工程电力设备、各弱电系统和防雷装置的接地采用共用形式，利用基础内的钢筋网做综合接地体，屋顶设置避雷带，接地电阻小于1欧姆，实测不满足要求时，增设接地极。

3、在各栋屋面采用镀锌圆钢 10做不大于10米*10米或12米*8米网格，以此作为接闪器，所有突出屋面的金属物体均与接闪器连接。

4、为方柱侧向雷击，45米及以上每两层设均压环。

均压环与该层外墙上所有金属窗、构件、引下线焊接；建筑外饰面的预埋件及龙骨上下端均应与防雷引下线焊接。

5、利用柱内两根各 16以上竖向主钢筋通长焊接作主引下线，因下线平均间距不大于18米，防雷引下线上端与避雷带焊接，下端与基础底板钢筋连接，应在距离地面0.3~0.5m处将主钢筋焊接出测试点。

6、本工程室内各竖向金属管道，每二层与圈梁钢筋连接一次。

所有进入建筑物的金属管道均应与接地装置焊接联通。

7、所有移动的电力设备的供电回路均采用漏电保护装置。

8、本工程防雷接地装置为基础底板钢筋，并利用结构墙、柱内的竖向内主筋将屋顶的防雷网和所有水平的均压环与基础底板连接在一起，实测接地电阻不能满足要切实，可由室外地坪0.8米处由防雷接地装置出外引出40*4镀锌扁钢，墙皮3米，供打人工接地体用，数量满足接地电阻要求为止。

9、考虑电子设备（如楼宇自控系统、自动化系统等）耐压等级低，防干扰要求高，在这些系统的主进线开关加防漏电涌保护开关。

出屋面的设备加防电涌保护开关。

防雷及浪涌保护措施应覆盖；变电所处的保护，建筑物主配电盘处的保护，建筑物内分配电盘的保护。

10、本工程采用总等电位连接，总等电位由扁钢制成，应将建筑物内所有保护干线、设备进线总管、建筑的金属构件等正常不带金属导体进行接地连接。

游泳池、带淋浴设备的卫生间及专门的淋浴间采用局部等电位连接，具体做法参考《等电位连接安装02D501-2》。

防雷接地系统1．接地系统接地是避雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理而良好的接地装置是不能可靠地避雷的。

接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。

对于计算机场地的接地电阻要求≤4欧姆，并且采取共用接地的方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。

如有特殊要求设置独立地，则应在两地网间用地极保护器连接，这样，两地网之间平时是独立的，防止干扰，当雷电流来到时两地网间通过地极保护器瞬间连通，形成等电位连接。

防雷工程的一个重要的方面是接地以及引下线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，所以应该认真的系统的研究。

电力、电子设备的接地，是保障设备安全、操作人员安全和设备正常运行的必要措施。

可以认为，凡是与电网连接的所有仪器设备都应当接地；凡是电力需要到达的地方，就是接地工程需要作到的地方。

由此可以我们知道，接地工程的广泛性和重要性。

一方面，随着时代的进步，强功能高价值设备的广泛使用，要求提供更加可靠的接地保护；另一方面，微电子技术的推广，使得现代设备要求更低的接地电阻，还往往需要抗干扰。

实践要求有更加系统的接地理论来对工程实际进行指导。

根据近年来的设计施工经验认为：a)接地连接方式和接地参数并重；b)以减小或消除同系统中不同性质的接地（如防雷地、工作地、外壳接地、静电地、信号地等）之间的电位差为目的，选用适当的布线方式；c)根据地网所在地的接地电阻、土层分布等地质情况，尽量进行准确设计；接地就是让已经纳入防雷系统的闪电能量泄放入大地，良好的接地才能有效地降低引下线上的电压,避免发生反击。

过去有些规范要求电子设备单独接地，目的是防止电网中杂散电流或暂态电流干扰设备的正常工作。

90年代以前，部队的通信导航装备以电子管器件为主，采用模拟通信方式，模拟通信对干扰特别敏感，为了抗干扰，所以都采取电源与通信接地分开的办法。

建筑中防雷接地系统的设计探讨【摘要】建筑物的防雷对于人员安全以及建筑设备等保护具有重要意义,本文通过分析当前建筑防雷装置出发,提出了高层建筑防雷系统设计措施,并给出其具体实施措施,为同行提供参考。

【关键词】建筑防雷防雷接地接地系统防雷设计1 专设避雷带防雷装置缺陷分析根据建筑防雷设计规范和建筑电气设计技术规程等的规定,一般住宅属三类防雷建筑物。

因此,人们普遍认为,住宅建筑的重要程度、使用性质、雷击可能性大小、雷击所造成后果的严重程度等都不高,所以对住宅建筑的防雷末认真研究。

一般都沿用在屋面上或屋顶的挑檐上或女儿墙上突起设避雷带,沿墙引下外设引下线,离墙设接地极来防直击雷。

这种防雷方法,当然具有一定的保护范围,并有一定防雷效果,但也存在严重缺陷。

因为使用经验证明,把避雷带设在住宅建筑易受雷击的部位,是有目的的在落雷时,让避雷带去接闪雷击,表面看来这应该说是正确的,但实际上,住宅建筑易受雷击的部位装上避雷带后,反而使不易受雷击的部位,成了雷闪的绕击对象。

所以,避雷带的保护范围,实际上不是以个明确的保护区,因此也不能实现有效的防雷保护的。

就避雷带保护装置而言,它本身就是引雷带。

当雷击避雷带时,强大的雷电流通过引下线人地,使整个避雷系统产生高电位,导致避雷带和引下线对其附近的设施或设备跳火反击,引起火灾甚至人身伤亡事故,同时,泄人大地的强大雷电流,还在接地带、接地极周围造成小可忽视的跨步电压危害。

由于避雷带一般设于屋顶的桃馅上、突出物上或女儿墙上,带间间距很大——按规程规定,二类防雷建筑物为10mx30m,三类防雷建筑物为10mx(30—40)m;这种接闪器对雷闪提供了直击带间屋面的良好穿透性通路。

从物理的观点来检视,落雷时,将一个也不会击在避雷带上,而会直接击在带间的屋面钢筋网上!要防止雷闪绕过避雷带直击屋面的这种“穿透性”,必须使避雷带的间距,小到接近于建筑的屋面钢筋网尺寸。

但没有这样的实际例子,因为这显然是很不经济的。

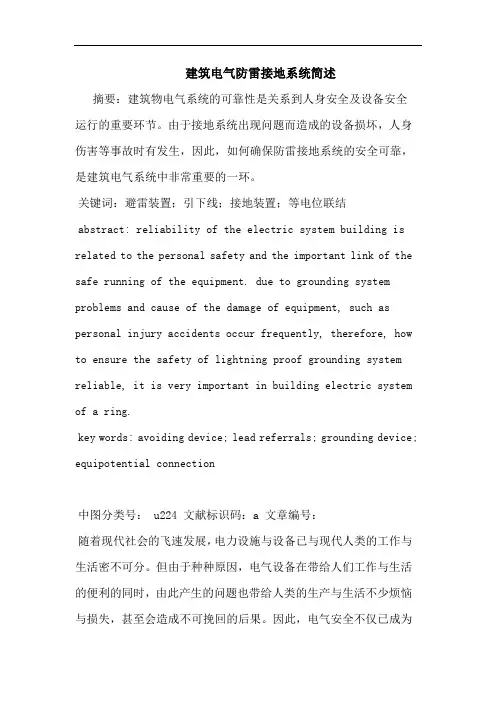

建筑电气防雷接地系统简述摘要：建筑物电气系统的可靠性是关系到人身安全及设备安全运行的重要环节。

由于接地系统出现问题而造成的设备损坏，人身伤害等事故时有发生，因此，如何确保防雷接地系统的安全可靠，是建筑电气系统中非常重要的一环。

关键词：避雷装置；引下线；接地装置；等电位联结abstract: reliability of the electric system building is related to the personal safety and the important link of the safe running of the equipment. due to grounding system problems and cause of the damage of equipment, such as personal injury accidents occur frequently, therefore, how to ensure the safety of lightning proof grounding system reliable, it is very important in building electric system of a ring.key words: avoiding device; lead referrals; grounding device; equipotential connection中图分类号： u224 文献标识码：a 文章编号：随着现代社会的飞速发展，电力设施与设备已与现代人类的工作与生活密不可分。

但由于种种原因，电气设备在带给人们工作与生活的便利的同时，由此产生的问题也带给人类的生产与生活不少烦恼与损失，甚至会造成不可挽回的后果。

因此，电气安全不仅已成为电气操作与维护人员消除安全生产隐患、防止伤亡事故、保障职工健康的重点，同时也是电气专业人员首要面临并着力解决的课题，电气安全工作将向着更科学、更实用、更深入、更系统的方向发展。
