IR操作与维修手册

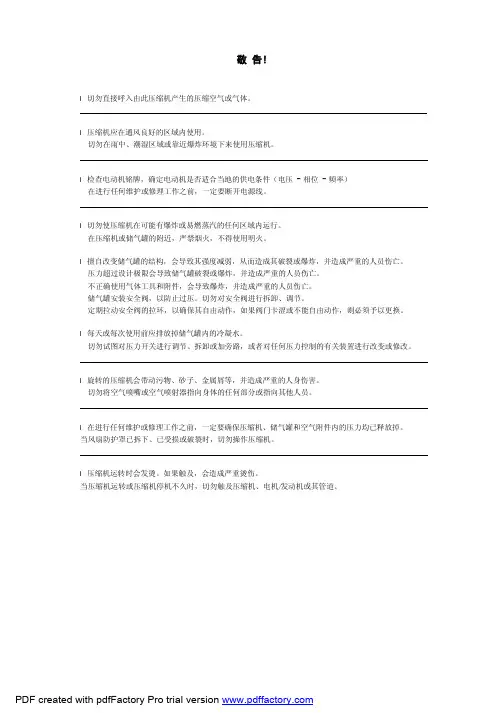

敬告!l切勿直接呼入由此压缩机产生的压缩空气或气体。

l压缩机应在通风良好的区域内使用。

切勿在雨中、潮湿区域或靠近爆炸环境下来使用压缩机。

l检查电动机铭牌，确定电动机是否适合当地的供电条件（电压- 相位- 频率）在进行任何维护或修理工作之前，一定要断开电源线。

l切勿使压缩机在可能有爆炸或易燃蒸汽的任何区域内运行。

在压缩机或储气罐的附近，严禁烟火，不得使用明火。

l擅自改变储气罐的结构，会导致其强度减弱，从而造成其破裂或爆炸，并造成严重的人员伤亡。

压力超过设计极限会导致储气罐破裂或爆炸，并造成严重的人员伤亡。

不正确使用气体工具和附件，会导致爆炸，并造成严重的人员伤亡。

储气罐安装安全阀，以防止过压。

切勿对安全阀进行拆卸、调节。

定期拉动安全阀的拉环，以确保其自由动作，如果阀门卡涩或不能自由动作，则必须予以更换。

l每天或每次使用前应排放掉储气罐内的冷凝水。

切勿试图对压力开关进行调节、拆卸或加旁路，或者对任何压力控制的有关装置进行改变或修改。

l旋转的压缩机会带动污物、砂子、金属屑等，并造成严重的人身伤害。

切勿将空气喷嘴或空气喷射器指向身体的任何部分或指向其他人员。

l在进行任何维护或修理工作之前，一定要确保压缩机、储气罐和空气附件内的压力均已释放掉。

当风扇防护罩已拆下、已受损或破裂时，切勿操作压缩机。

l压缩机运转时会发烫。

如果触及，会造成严重烫伤。

当压缩机运转或压缩机停机不久时，切勿触及压缩机、电机/发动机或其管道。

目录第一章概述————————1 应用————————————1第二章安装————————2 位置和基础—————————2 进气管路——————————2 机组安装——————————3 起动器———————————3 线路————————————3 保险丝———————————4 排气管路——————————4第三章调整————————5 自动启动和停止控制—————5 压力开关调整————————5 恒速控制——————————5第四章操作————————6 操作检查——————————6 压缩机润滑—————————6 润滑油更换—————————6 润滑油使用建议———————6 电动机润滑和维护——————6 空气进气滤清器／消音器———6中间冷却器—————————7 后冷却器——————————7安全阀———————————7 启动卸载系统————————7 呼吸器管——————————8第五章故障检查说明————9第六章维修保养——————11 日常检查和维护———————11概述————————————12 气阀清洗——————————12 皮带安装和调整———————13 力矩值———————————14 长期停机的保护措施—————14第七章选配件设备和附件——15单向阀———————————15 自动冷凝排放阀———————15 定时自动冷凝水排放系统———15 储气罐———————————16图1-1 H1231型两级三缸高压空气压缩机图1-2 H1531型两级三缸高压空气压缩机’二级气气缸盖图1-3 压缩机机组示意图压缩机三角皮带防护罩电动机面板10901500放油孔加油孔 自动排水阀安全阀后冷却器单向阀压缩机出口 G3/4”消声器8804-φ19530 8051125后冷钢管第一章概述应用恒达公司H1231和H1531型压缩机是专门用于空气压力要求在1.8MPa到3.0MPa的应用场合。

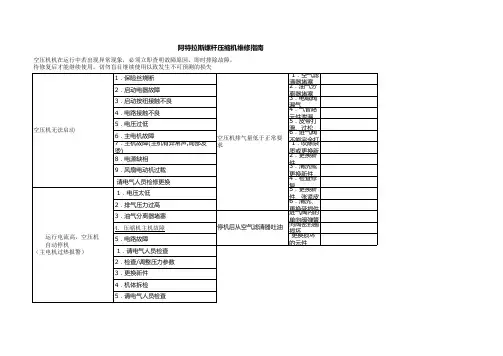

阿特拉斯螺杆压缩机维修指南空压机机在运行中若出现异常现象，必须立即查明故障原因，即时排除故障，待修复后才能继续使用。

切勿盲目继续使用以致发生不可预测的损失一、各主要部件的定期保养和维护：为了使空压机能够正常可靠地运行,保证机组的使用寿命，须制定详细的维护计划,执行定人操作、定期维护、定期检查保养，使空压机组保持清洁、无油、无污垢。

主要部件维护保养参照下表进行:注意：A．按上表维修及更换各部件时必须确定：空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。

B．压缩机冷却润滑油的更换时间取决于使用环境、湿度、尘埃和空气中是否有酸碱性气体。

新购置的空压机首次运行500小时须更换新油，以后按正常换油周期每2000小时更换一次，年运行不足2000小时的机器应每年更换一次。

C．油过滤器在第一次开机运行300-500小时必须更换，第二次在使用1500小时更换，以后则按正常时间每2000小时更换。

D．维修及更换空气过滤器或进气阀时切记防止任何杂物落入压缩机主机腔内。

操作时将主机入口封闭，操作完毕后，要用手按主机转动方向旋转数圈，确定无任何阻碍，才能开机。

E．在机器每运行2000小时左右须检查皮带的松紧度，如果皮带偏松，须调整（参见机器内部标签图）,直至皮带张紧且弹簧起作用为止；为了保护皮带，在整个过程中需防止皮带因受油污染而报废。

F．每次换油时，须同时更换油过滤器。

G．请采用本公司原装配件,否则由此引起的机器事故, 本公司不负任何责任。

二、清洁冷却器（见图） 空压机每运行2000h左右，为清除散热表面灰尘，需将风扇支架上的冷却器吹扫孔盖打开，用吹尘气枪对冷却器进行吹扫，直至散热表面灰尘吹扫干净。

尚若散热表面污垢严重，难以吹扫干净，可将冷却器卸下，倒出冷却器内的油并将四个进出口封闭以防止污物进入，然后用压缩空气吹除两面的灰尘或用水冲洗，最后吹干表面的水渍。

装回原位。

CANON 佳能 iR5000/iR6000 数码复印机故障码进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值:进入维修程序模式,选择COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"], P-PRINT显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码6-1T定影部分故障E00×E000定影升温故障电源开关ON后3分30秒,主热敏电阻TH1检测到定影温度低于70度,J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC控制板故障E0010001定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻TH1/TH2开路;进入维修程序模式,选择COPIER＞DISPLAY＞ANALOG＞FIX-U 选择FIX-U,当显示反转后按OK键盘,显示定影上热辊TH1热敏电阻检测到的温度,单位℃正常195℃E0010002定影超温主热敏电阻TH2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻TH1短路J426(黑线,大约40～50K欧母)E0010003定影超温副热敏电阻TH2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻TH2短路E002予热异常定影温度从达到70度后2分钟内未达到100度E003予热异常定影预热完成后,主热敏电阻TH1检测到100度后,又检测到定影温度低于70度达2秒E004定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒,(硬电路检测)E005定影清洁卷筒纸故障1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示电机故障E010主电机M2故障电机启动信号MMFG输出后2秒未接收到同步脉冲E012非晶硅鼓驱动电机M1故障电机启动信DMFG输出后2秒未接收到同步脉冲E013废粉螺杆废粉螺杆异常,J107A-17废粉锁定传感器开关MSW1为"0"达4秒以上显示"E013"E014定影电机M19故障电机启动信号M19ON输出后2秒未接收到M19LD(电机达到规定转速时M19LD=0)E020墨粉电机故障墨粉搅拌电机M9,加粉电机M10;复印时加粉信号(J103-A8的DTEP)保持"0"(缺粉)达2分钟以上或新机安装时加粉信号保持"0"达10分钟以上;显影仓內TS1检测到无粉达120秒选购件计数器故障E0320001选购件复印控制计数器复印数据控制板或NE控制板未连接或出故障激光故障;激光驱动电路故障;电位检测电路故障E0610001激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明部电位VL2大约为200V(显影为全黑图象的电位)时E0610002激光故障;电位检测电路故障打印输出时检测到使用的一次充电输出和激光输出后的鼓表面电位大约为200V(显影为全黑图象的电位)时E065一次高压漏电或电流过小DC控制板J102A-4=“0”,一次高压漏电或电流过小,PR-LEAK-DETECT:*:维修模式中无该故障码E069转印高压漏电或电流过小DC控制板J102A-5=“0”,转印高压漏电或电流过小,TR-LEAK-DETECT:*:维修模式中无该故障码E1000001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上E1000002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNCE110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;全速旋转时每100毫秒未检测到50次以上的LMRDY/信号E1210001控制电路板冷却风扇(FM4)故障控制电路板冷却风扇(FM4)在运转但5秒以上未收到FM4CLK同步信号E196DC控制板EEPROM故障检查DC控制板上的6个EEPROM:IC104棕色,IC105红色,IC109黄色,IC110绿色,IC127蓝色,IC130白色安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞DC-CON 选择DC-CON,当显示反转后按OK键;OFF/ON主电源开关,清除DC控制板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板光学扫描,读取电路E2020001扫描电机,扫描原位传感器电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障0002扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E2040001图象前沿检测信号故障(ADF)ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E2200001原稿扫描曝光(氙)灯异常曝光(氙)灯+24V变换到高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,或复印读取时检测到灯OFF;读取电路板故障E2250000曝光(氙)灯电路,CCD/AP电路电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号E2250002曝光(氙)灯电路,CCD/AP电路顶端放大补正值与前一张的补正值相比超过规定的电平信号通信不良E240DC控制板与主控制板通信不良DC控制板CPU与主控制板CPU通信不良E243主控制板与操作面板通信不良主控制板CPU与操作面板CPU通信不良EEPROM故障E2480001读取电路板或EEPROM故障电源开关ON后读出的EEPROM内的ID码与ROM中的ID码不同E2480002读取电路板或EEPROM故障向EEPROM写入数据时,写入的数据与读出的数据不同E2480003读取电路板或EEPROM故障向EEPROM写入数据时,EEPROM内的ID码与ROM中的ID码不同检查读取电路板上的EEPROM安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞R-CON 选择R-CON,当显示反转后按OK键;OFF/ON主电源开关清除读取电路板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板CCD/AP电路;读取电路板E3020001CCD/AP电路;读取电路板进行电信号补偿时,经过1秒读取电路板的电信号补偿处理未能结束E3020002CCD/AP电路;读取电路板进行移动扫描时,经过10秒读取电路板的顶端白色加算处理未能结束2013-7-14硬盘;主控制板E6010000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E6010001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E6020001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E6020002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常E607硬盘冷却风扇(FM7)故障硬盘冷却风扇(FM7)在运转但5秒以上未收到FM7LCK同步信号打印板通信不良E6770001各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E7100001DC控制板,读取控制板,主控制板电源ON时,读取控制板内的IPC(IC5021)不能进行初始化E7100002DC控制板,读取控制板,主控制板电源ON时,DC控制板内的IPC(IC120)不能进行初始化E7100003DC控制板,读取控制板,主控制板电源ON时,主控制板内的IPC(IC1003)不能进行初始化通信不良E7110001IPC通信不良 1.5秒以内向读取控制电路板的IPC(IC5021)的出错记录的数据写入达4次以上0002IPC通信不良2秒以内向DC控制电路板的IPC(IC120)的出错记录的数据写入达4次以上0003IPC通信不良2秒以内向主控制电路板的IPC(IC1003)的出错记录的数据写入达4次以上E7120001IPC通信不良向ADF控制板上的IPC的出错记录写入数据后经过3秒通信不能恢复0002IPC通信不良在读取控制电路板的IPC(IC5021)的同步记录中，经过10秒信息发送位仍未起动E713IPC通信不良分页器控制板的IPC不良选购件E717复印数据或NE控制器通信不良复印数据或NE控制器通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E7190001投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E7320001读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E7330001DC控制板与主控制板通信不良DC控制板与主控制板通信不良E7400001LAN卡，主控制板出错电源ON时,在复印机插有LAN卡时检测到LAN卡出错E7400002LAN卡，主控制板出错检测到MAC地址出错E7400003LAN卡，主控制板出错不能读出LAN地址E741PCI总线异常PCI总线异常E742RIPI卡自检时检测到异常RIPI卡自检时检测到异常E743读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良风扇锁住故障E804低压电源冷却风扇(FM6)故障低压电源冷却风扇(FM6)在运转但5秒以上未收到FM6LCK同步信号E8050001排风扇(FM3)故障排风扇(FM3)在运转但5秒以上未收到FM3LCK同步信号E8050002纸输送风扇(FM1)故障纸输送风扇(FM1)在运转但5秒以上未收到FM1LCK同步信号E8240001一次充电冷却风扇(FM2)故障纸输送风扇(FM2)在运转但5秒以上未收到FM2LCK同步信号输稿器(D ADF-D1)部分的故障码6-14TE4120001ADF冷却风扇(FM1)故障板冷却风扇(FM1)在运转但100毫秒以上未收到FM1LCK同步信号E4200001EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数据时,或读取的数据异常E4210001EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备数据时,或写入的数据异常E4220001与复印机通信不良待机时输稿器(DADF-D1)和复印机通信中断达5秒;或ADF动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器F1/鞍式折纸器F2;打孔单元A1)6-15TE5000001数据通信不良复印机检测到和分页器通信不良E5030002鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E5040001高度传感器PS1高度传感器PS1和分页器控制板通信不良或通信中断E5040002高度传感器PS1在规定时间内高度传感器PS1和分页器控制板不能通信E5040003高度传感器PSI电源ON时检测到高度传感器PS1接插件未插E5040004高度传感器PSI用拨动（DIP）开关进行高度传感器PS1调整时异常E5050001EEPROM出错电源ON时分页器控制板EEPROM检查总和出错E5050002EEPROM出错电源ON时打孔器控制板EEPROM检查总和出错E5120001排纸电机M2,排纸电机同步传感器PI10电机ON后,排纸同步传感器PI10未达到规定的同步值E5120002排纸电机M2,排纸电机同步传感器PI10排纸时,排纸同步传感器PI10同步脉冲中断相当于200毫米E5300001整理电机M3,整理板原位传感器PI16电机ON后2秒,整理板未离开整理板原位传感器PI16E5300002整理电机M3,整理板原位传感器PI16电机ON后2秒,整理板未返回到整理板原位,E5310001装订电机M6,装订器原位传感器MS7电机ON后0.5秒,装订针未离开装订器原位传感器E5310002装订电机M6,装订器原位传感器MS7电机ON后0.5秒,装订针未返回到装订器原位传感器E5320001装订针移动电机M4,移动原位传感器PI7电机ON后秒,未离开装订针移动原位传感器E5320002装订针移动电机M4,移动原位传感器PI7电机ON后秒,未离返回到订针移动原位传感器E5350001摆动导板打开传感器PI18;导板关闭开关2(MS6)摆动电机M7反转1秒，导板关闭开关2(MS6)未ONE5350002摆动电机M7; 摆动电机同步传感器PI20摆动电机M7正转1秒，导板打开传感器PI18未ONE5350003安全区域开关MS3托盘升/降电机动作中,托盘1/2在安全区域开关OFF位置时,检测到摆动导板闭合检测开关2(MS6)OFF时E5350004摆动动作中200毫秒,搬送过程中同步信号中断E5400001托盘升降电机M5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E5400002传感器1/2(PI19/PI20)托盘原位传感器PI8托盘升降电机驱动上升时检测到托盘上限检测开关MS5 ONE5400003托盘上限检测开关MS5托盘升降电机驱动中,托盘升降电机时钟传感器1/2(PI19/PI20)200毫秒未检测脉冲E5840001挡板打开传感器PI5;安全区域开关MS3第2搬送电机M8反转1秒,挡板关闭开关(MS4)未ONE5840002挡板关闭开关(MS4) ;第2搬送电机M8第2搬送电机M8正转1秒,挡板打开传感器PI5 未ONE5840003托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关MS3 OFF位置时,检测到挡板关闭开关(MS4)为OFFE590 0001打孔原位传感器PI3P;打孔电机M1P打孔电机M1P转动200毫秒,打孔器未离开原位E590 0002打孔原位传感器PI3P;打孔电机M1P打孔电机M1P转动200毫秒,打孔器未返回到原位E5930001横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未离开原位E5930002横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器6-20TE5F00001纸定位板电机MS4;纸定位板原位传感器PI7S纸定位板电机MS4 转动1.3秒纸定位板原位传感器PI7S未ONE5F00002纸定位板电机MS4;纸定位板原位传感器PI7S纸定位板电机MS4 转动1秒纸定位板原位传感器PI7S未OFFE5F10001折纸电机M2S;电机时钟传感器PI4S折纸电机时钟传感器PI4S检测到脉冲数低于规定数E5F10002折纸原位传感器PI21S折纸电机M2S 转动3秒纸定位板原位传感器PI7S未变化成E5F20001导板电机M3S;原位传感器PI13S导板电机M3S驱动0.5秒后原位传感器PI13S未ONE5F20002导板电机M3S;原位传感器PI13S导板电机M3S驱动1秒后原位传感器PI13S未OFFE5F30001整理电机M5S,整理板原位传感器PI5S电机ON后0.5秒,整理板原位传感器未ONE5F30002整理电机M5S,整理板原位传感器PI5S电机ON后1秒,整理板原位传感器未OFFE5F40001里侧装订电机M6S,装订动作原位开关MS5S电机正转ON后0.5秒,装订动作原位开关MS5S未OFFE5F40002里侧装订电机M6S,装订动作原位开关MS5S卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS5S未ONE5F50001外侧装订电机M7S,装订动作原位开关MS7S电机正转ON后0.5秒,装订动作原位开关MS7S未OFFE5F50002外侧装订电机M7S,装订动作原位开关MS7S卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS7S未ONE5F60001压纸板电机M8S,压纸板原位传感器(PI14S)电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未ONE5F60002压纸板电机M8S,压纸板前端位置传感器(PI15S)电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未OFFE5F60003压纸板电机M8S,压纸板电机时钟传感器(PI1S)电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未OFFE5F60004压纸板电机M8S,压纸板电机时钟传感器(PI1S)压纸板电机时钟传感器(PI1S)检测到脉冲数超过规定范围E5F60005压纸板电机M8S,压纸板前端位置传感器(PI15S)电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未ONE5F80001导板原位传感器(PI13S)的插件检测到导板原位传感器PI13S的插件未插E5F80002压纸板原位传感器(PI14S)检测到压纸板原位传感器(PI14S)的插件未插E5F80003压纸板前端位置传感器(PI15S)检测到压纸板前端位置传感器(PI15S)的插件未插E5F90001入口门开关(MS1S);复印开始或前回转开始1秒以上检测到入口门传感器(MS1S)的门打开信号E5F90002前门开关MS2S;复印开始或前回转开始1秒以上检测到前门开关MS2S;的门打开信号E5F90003排纸开关MS3S; 复印开始或前回转开始1秒以上检测到排纸开关MS3S的门打开信号3500张(G1)右侧纸仓部分的故障码E041纸库升降电机M102电机提升60秒后,提升位置传感器PS104未传感;纸库纸残余量传感器PS108和PS104为"1"时,纸库补充纸传感器PS107为"0"E043纸库主电机M101电机启动900毫秒后M1LCK="1"2013-7-14第5章CANON 佳能 iR5000/iR6000 数码复印机维修程序1.1概要:维修程序画面由初始画面→大/中项目画面→小项目画面3个阶段构成5-1T维修程序模式共有7种No.画面显示1DISPLY2I/O DISPLY3ADJUST4FUNCTION5OPTION6TEST7COUNTER1.2维修程序模式的进入5-2T1,按面板操作部的用户方式(星号"*")键2,同时按住数字键"2"和"8"3,再按面板操作部的用户方式(星号"*")键(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接)(显示SORTER表示选购件分页器已连接)(显示BOARD表示选购件的功能扩充板已连接)1.3退出维修程序模式5-3T1,按1次复位键" 〃 ",退出当前模式返回到维修程序模式的初始画面2,按2次复位键" 〃 ",退出维修程序模式返回到标准画面注:使用维修程序的(ADJUST调整模式),(FUNCTION动作确认模式),(OPTION机器选购件功能设定模式)情况下退出维修程序模式后必须将主电源开关OFF后再ON.1.4维修程序模的后备设置出厂时机器的调整值记录维修标签贴在前盖板内,读取控制板或DC控制板更换后,要将旧板上的EEPROM取下安装到新板上;RAM清除后,调整后的(ADJUST调整模式),(OPTION机器选购件功能设定模式),的值恢复到缺省值,更改维修程序模的值时必须登记到维修标签上;在维修程序模CPOIER复印的FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],将选择P-PRINT项,显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.1.5基本操作5-5T1.5.1 初始画面(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接)(显示SORTER表示选购件分页器已连接)(显示BOARD表示选购件功能扩充板已连接)1.5.2大项目画面→中项目画面注:＜READY＞表示在＜READY＞位置可显示以下的项目:＜READY＞在维修模式下可以进行复印＜JAM＞发生卡纸＜SERVICE＞正在进行维修＜WAITING＞正在进行前回转等动作＜DOOR＞机门1打开＜COPYING＞正在进行复印＜ERROR＞发生出错＜NO-TONER＞没有墨粉＜WTNR-FUL＞废粉仓已满2013-7-14 2.复印＞显示控制模式COPIER复印＞DISPLAY显示5-6T2.1COPIER＞DISPLAY＞VERSION＞DC-CON显示DC控板用ROM)版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞R-CON显示读取控制板用DIMM(Flush-ROM)版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞PANEL显示操作面板的CPU控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞FEEDER显示输稿器控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞SORTER显示分页器控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞NIB显示网络软件的版本COPIER＞DISPLAY＞VERSION＞PS/PCL显示打印卡(PS/PCL)的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LISP显示打印卡(LISP)的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞SDL-STCH显示鞍式装订控制板(Saddle)用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞MN-CONT显示主控板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞RIP1显示RIP1卡的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞BOOT-ROM显示主控板BOOT-ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞DIGA-DVC显示自诊断装置的版本XX：版本号；YY：开发管理号2013-7-14显示用户画面设置的语言及有关项目USERCOPIER＞DISPLAY＞USER＞LANGUAGE显示用户画面设置的语言文字及有关项目AA .DDAA：国家码（未用）；BB语言码；CC：适应码(00 OEM模式,01佳能模式)；DD复印纸码（00:AB系列;01:英制系列;02:A系列;03:AB/英制系列)COPIER＞DISPLAY＞USER＞COUNTER显示用户模式设置的复印计数器控制类别EE计数器码(00:100V;01:120V;10:230V,A系列;11:230V,AB/英制系列) COPIER＞DISPLAY＞USER＞MODEL机型0: iR5000; 1: iR6000显示选购件的连接状态ACC-STS5-8TCOPIER＞DISPLAY＞ACC-STS＞FEEDER显示输稿器连接状态0:ADF未按装; 1: ADF已按装COPIER＞DISPLAY＞ACC-STS＞SORTER显示分页器连接状态XY X=0分页器 ; 1:鞍式分页器 ; 2:移动托盘 ,Y=未安装;1: 2孔打孔机; 2: 2/3孔打孔机; 3: 4孔打孔机(FRN); 4: 4孔打孔机(SWDN) COPIER＞DISPLAY＞ACC-STS＞DECK显示3500张(G1)右侧纸仓连接状态0:未按装; 1: 已按装COPIER＞DISPLAY＞ACC-STS＞CARD显示控制卡连接状态0:CARD未按装; 1: CARD已按装COPIER＞DISPLAY＞ACC-STS＞DATA-CON显示显示自诊断装置的连接状态0:未按装; 1: 复印数据控制卡已按装; 2: NE控制卡已按装COPIER＞DISPLAY＞ACC-STS＞RAM显示复印机主板的RAM总容量64MB ; 128MBCOPIER＞DISPLAY＞ACC-STS＞NIB显示网络卡的RAM连接状态0:未按装; 1: 以太网络卡已按装;2: 令牌环网络卡已按装;3: 以太网络卡和令牌环网络卡都能用COPIER＞DISPLAY＞ACC-STS＞LIPS-RAM显示打印卡(LISP)的RAM总容量xxMBCOPIER＞DISPLAY＞ACC-STS＞LISP显示打印卡(LISP)的连接状态0:未按装; 1: 已按装;COPIER＞DISPLAY＞ACC-STS＞PS/PCL显示打印卡(PS/PCL)的连接状态0:未按装; 1: PS/PCL已按装; 2: PS汉字COPIER＞DISPLAY＞ACC-STS＞RIP1显示RIP1卡的连接状态0:未按装; 1: 已按装显示模拟传感器的测定值ANALOG5-9TCOPIER＞DISPLAY＞ANALOG＞TMPE显示环境传感器检测到的机内温度单位℃COPIER＞DISPLAY＞ANALOG＞HUM显示环境传感器检测到的机内相对湿度单位%RHCOPIER＞DISPLAY＞ANALOG＞FIX-U定影上热辊温度(TH1热敏电阻检测)单位℃正常195℃显示纸盒的纸宽度和纸尺寸CST-STS5-10TCOPIER＞DISPLAY＞CST-STS＞WIDTH-C3第3纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示COPIER＞DISPLAY＞CST-STS＞WIDTH-C4第4纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示COPIER＞DISPLAY＞CST-STS＞WIDTH-MF50张手进纸纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示2013-7-14AA卡纸发生的序号1～50,数字大卡纸发生的时间早BBBB卡纸发生的月,日 (前2位表示月,后2位表示日)CCCC卡纸发生的时间 (显示24小时)DDDD卡纸恢复的时间 (显示24小时)E卡纸发生的部位 (0:主机;1输稿器;2:分页器)FFFF卡纸发生的种类和卡纸检测传感器 (前2位表示卡纸种类,后2位表示卡纸检测传感器)前2位FF表示卡纸种类：01:延迟卡纸02:滞留卡纸0A:电源ON时纸残留卡纸0B:复印时门打开卡纸后2位FF表示卡纸检测传感器;输稿器卡纸检测传感器：01对位传感器PS2908左前置纸仓(1500张)进纸传感器PS3302对位辊前的激光读出传感器PS280B右前置纸仓(1500张)重新进纸传感器PS1903纵向输纸纸道的输纸传感器1 PS240C左前置纸仓(1500张)重新进纸传感器PS2004纵向输纸纸道的输纸传感器2 PS250D前置纸盒3(550张)重新进纸传感器PS2105纵向输纸纸道的输纸传感器3 PS260E前置纸盒4(550张)重新进纸传感器PS2206纵向输纸纸道的输纸传感器4 PS270F定影分离爪卡纸传感器PS407右前置纸仓(1500张)进纸传感器PS3210内排纸卡纸传感器PS352013-7-14 11外排纸卡纸传感器PS361F选购件3500张右侧纸仓(G1)输纸传感器PS10612排纸部位卡纸传感器PS4632缓冲纸道传感器PI1413双面输纸反转辊传感器2 PS3833入口传感器PI114双面输纸反转辊传感器1 PS3734出纸传感器PI315双面纸盘(单张纸盘)纸张传感器PS3435装订托盘传感器PI416双面纸盘(单张纸盘)纸张预对位传感器PS3036纵向纸道纸张传感器PI17S1E选购件3500张右侧纸仓(G1)进纸传感器PS10137出纸传感器PI11S输稿器(ADF)卡纸检测传感器相关传感器X=0 : 原稿第2页以后 ; X=1 : 原稿第1页X1分离后传感器S3延迟卡纸S3X2分离后传感器S3滞留卡纸S2,S3X9ADF打开传感器PI2打开PI2X3对位传感器P11延迟卡纸S3,P11XA ADF打开传感器PI2打开PI2X4对位传感器P11滞留卡纸P11XB盖板打开开关SW2打开SW2X5读取传感器S2延迟卡纸S2XC盖板打开开关SW2打开SW2X6读取传感器S2滞留卡纸S2XD初期滞留卡纸PI1,S1,S2,S3X7排纸反转传感器S1延迟卡纸S1,S2XE供纸不良PI5X8排纸反转传感器S1滞留卡纸S1,S2XF时序异常S2G卡纸位置：1右前置纸仓(1500张)2左前置纸仓(1501张)3前置纸盒3(550张)4前置纸盒4(550张)5未用6未用7选购件3500张右侧纸仓(G1)8手送纸盘9双面部件HHHHHH供纸段软计数器│││││纸尺寸2013-7-14AA故障发生的序号1～50,数字大故障发生的时间早BBBB故障发生的月,日(前2位表示月,后2位表示日)CCCC故障发生的时间(显示24小时)DDDD故障恢复的时间(显示24小时)EEEE故障码(E×××)FFFF故障码(E×××)的详细码E001,E004,E100,E300,E315,E677,E805等有详细码,无详细码的显示0000G故障发生的部位(0:主机/主控板;1输稿器;2:分页器;3:C.F.F;4:读取部分;5:打印部分;6:PDL;)2013-7-14显示高压单元电压,电流的测定值HV-STS5-14TCOPIER＞DISPLAY＞HV-STS＞PRIMARY显示一次充电的电流值(微安)COPIER＞DISPLAY＞HV-STS＞PER-TR显示预转印充电的电流值(微安)COPIER＞DISPLAY＞HV-STS＞TR显示转印充电的电流值(微安)COPIER＞DISPLAY＞HV-STS＞SP显示分离高压的电流值(微安)COPIER＞DISPLAY＞HV-STS＞BIAS显示显影DC偏压(单位V)COPIER＞DISPLAY＞HV-STS＞SP-N2显示双面第2面分离高压的电流值(微安)COPIER＞DISPLAY＞HV-STS＞TR-N2显示双面第2面转印高压的电流值(微安)显示非晶硅鼓的(φ80)表面电位DPOT5-15TCOPIER＞DISPLAY＞DPOT＞DPOT-K显示非晶硅感光鼓表面电位vCOPIER＞DISPLAY＞DPOT＞VL1T显示非晶硅感光鼓复印用明部电位目标值(VL1)vCOPIER＞DISPLAY＞DPOT＞VL1M显示非晶硅感光鼓复印用明部电位VL1测定值v;正确值:VL1T±6vCOPIER＞DISPLAY＞DPOT＞VL2M显示非晶硅感光鼓复印用明部电位VL2测定值v;正确值:70±15vCOPIER＞DISPLAY＞DPOT＞VDT显示非晶硅感光鼓复印用暗部电位VD目标值vCOPIER＞DISPLAY＞DPOT＞VDM显示非晶硅感光鼓复印用暗部电位VD测定值v;正确值:VDT±6vCOPIER＞DISPLAY＞DPOT＞VL2M-P显示非晶硅感光鼓打印(PDL)用明部电位VL2测定值v;正确值:70±15vCOPIER＞DISPLAY＞DPOT＞VL1M-P显示非晶硅感光鼓打印(PDL)用明部电位VL1测定值v;正确值:VL1T-P±6vCOPIER＞DISPLAY＞DPOT＞VL1T-P显示非晶硅感光鼓打印(PDL)用明部电位VL1目标值vCOPIER＞DISPLAY＞DPOT＞VDM-P显示非晶硅感光鼓打印(PDL)用暗部电位VD测定值v;正确值:VDT-P±6vCOPIER＞DISPLAY＞DPOT＞VDT-P显示非晶硅感光鼓打印(PDL)图象用暗部电位VD目标值vCOPIER＞DISPLAY＞DPOT＞LLMT-P显示非晶硅感光鼓打印(PDL)图象用激光电源电压控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞PLMT-P显示非晶硅感光鼓打印(PDL)图象用一次充电电流控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞LLMT显示非晶硅感光鼓复印用激光电源电压控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞PLMT显示非晶硅感光鼓复印用一次充电电流控制情况,0:正常 ; 1:异常COPIER＞DISPLAY＞DPOT＞BIAS-P显示非晶硅感光鼓打印(PDL)图象用显影DC偏压电位控制结果COPIER＞DISPLAY＞DPOT＞BIAS-C显示非晶硅感光鼓复印用显影DC偏压电位控制结果COPIER＞DISPLAY＞DPOT＞LPOWER-P显示非晶硅感光鼓打印(PDL)打印(PDL)用输出中激光光量电位控制结果，显示范围：0～255, 0表示异常COPIER＞DISPLAY＞DPOT＞LPOWER-C显示非晶硅感光鼓复印图象输出中激光光量电位控制结果，显示范围：0～255, 0表示异常COPIER＞DISPLAY＞DPOT＞PRIM-P显示非晶硅感光鼓打印(PDL)图象用一次充电电流控制结果，显示范围：0～1400微安,正确的测量值:500～1000微安COPIER＞DISPLAY＞DPOT＞PRIM-C显示非晶硅感光鼓复印用一次充电电流控制结果，显示范围：0～1400微安,正确的测量值:500～1000微安显示传感器状态SENSOR5-17TCOPIER＞DISPLAY＞SENSOR＞DOC-SZ显示原稿尺寸传感器检测到的原稿尺寸显示其它状态MISCCOPIER＞DISPLAY＞MISC＞LPOWER显示激光光量的实际输出值，显示范围：0～255(激光无输出时打印图像全黑)。

CANON_佳能iR5000维修模式详解COPIER＞ADJUST＞AE＞AE-TBL AE模式的文字浓度调整调整范围1～9 缺省值5 数据大文字浓度加深扫描位置调整ADJ-XY 5-46TCOPIER＞ADJUST＞ADJ-XY＞ADJ-X 副扫描方向图像读取开始位置调整调整范围250～290 每步0.1毫米数据大移向稿台刻度COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 主扫描方向图像读取开始位置调整调整范围100～400 每步0.1毫米数据大移向前边COPIER＞ADJUST＞ADJ-XY＞ADJ-S 光学原位位置调整(HP传感器) 调整范围55～70 每步0.1毫米调整值改变后将ADF打开再关闭COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF ADF主扫描方向图像读取开始位置调整调整范围100～400 每步0.1毫米COPIER＞ADJUST＞ADJ-XY＞STRD-POS 用ADF移动扫描时CCD读取位置的调整调整范围30～60 每步0.1毫米CCD电信号补偿有关的调整CCD 5-48TCCD电信号补偿有关的调整,进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,输出图像有问题时,输入维修标签上的值COPIER＞ADJUST＞CCD＞SH-TRGT 电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-RATIO 电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞EGGN-ST CCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END CCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞PPR 标准白纸的浓度数据调整范围0～255 *:维修模式中无该项如有底灰降低设定数COPIER＞ADJUST＞CCD＞PLT 标准白板的浓度数据调整范围0～255 *:维修模式中无该项COPIER＞ADJUST＞CCD＞GAIN-E/O CCD输出的增益调整值输入*:维修模式中无该项COPIER＞ADJUST＞CCD＞OFST-E/O CCD输出的不均匀性调整值输入*:维修模式中无该项COPIER＞ADJUST＞CCD＞SH-RATIO CCD光补偿补正时标准白纸和标准白板的白电平比例数据*:维修模式中无该项激光调整LASER 5-48TCOPIER＞ADJUST＞LASER＞PVE-OFST 激光位置的调整（Ofst）调整范围-300～+300(23大约1毫米) 数据大移向主扫描前侧COPIER ＞ADJUST＞LASER＞POWER 非电位控制时的激光电源调整调整范围0～255显影偏压调整DEVELOP 5-49TCOPIER＞ADJUST＞DEVELOP＞BIAS 显影偏压DC输出值的调整值输入调整范围:0图像浓～600图像淡AC偏压:Vpp=1500V,Vf=2.7KHz该模式仅在电位控制关闭时有效COPIER＞ADJUST＞DEVELOP＞HVT-DE 高压组件上的显影偏压输出的补偿值输入调整范围:-100图像淡～+100图像浓COPIER＞ADJUST＞DEVELOP＞D-HV-DE DC控制板上的显影偏压输出的补偿值输入调整范围:-100图像淡～+100图像浓浓度调整DENS 5-50TCOPIER＞ADJUST＞DENS＞DENS-ADJ 复印/打印浓度自动补正的微调整调整范围1～9,缺省值=5 数据大在图像高浓度部位拖尾减轻;数据小模糊减轻空白调整BLANK 5-50TCOPIER＞ADJUST＞BLANK＞BLANK-T 图像前端缺损宽度调整值输入调整范围1～500COPIER＞ADJUST＞BLANK＞BLANK-B 图像后端缺损宽度调整值输入电位控制V-CONT 5-51T电位控制在定影温度达到150度以上不执行;对下列电位控制进行调整后要用COPIER＞OPTION＞BODY＞PO-CNT-S强行执行电位控制COPIER＞ADJUST＞V-CONT＞EPOTOFST 电位传感器的补偿值输入调整范围0～255 缺省值0COPIER＞ADJUST＞V-CONT＞VD-OFST 复印用VD目标电位的补偿值输入调整范围-5～+5 缺省值0 每步10VCOPIER＞ADJUST＞V-CONT＞ED-OFS-P 打印(PDL)用VL目标电位的补偿值输入(Vdc微调整) 调整范围-50～+50 缺省值0 每步1V COPIER＞ADJUST＞V-CONT＞VD-OFS-P 打印(PDL)用VD目标电位的补偿值输入(Vdc微调整) 调整范围-5～+5 缺省值0 每步10V COPIER＞ADJUST＞V-CONT＞ED-OFST 复印用VL目标电位的补偿值输入(Vdc微调整) 调整范围-50～+50 缺省值0 每步1V 一次带电调整HV-PRI 5-51TCOPIER＞ADJUST＞HV-PRI＞PRIMARY 非电位控制时的一次电流的调整值输入调整范围0～1400COPIER＞ADJUST＞HV-PRI＞GRID 栅极电压的输出调整值输入转印高压调整HV-TR 5-52TCOPIER＞ADJUST＞HV-TR＞TR-N1 转印正高压电流的调整值输入第1面输入维修标签上的值单位:微安对小尺寸(主扫描200毫米以下)普通纸有效(将OPTION＞BODY ＞TRNS-SW的设定值改为"1"大尺寸的普通纸也有效)COPIER＞ADJUST＞HV-TR＞TR-N2 转印正高压电流的调整值输入第2面输入维修标签上的值对小尺寸(主扫描200毫米以下)普通纸有效(将OPTION＞BODY ＞TRNS-SW的设定值改为"1"大尺寸普通纸也有效)COPIER＞ADJUST＞HV-TR＞PRE-TR 预转印高压电流的调整值输入输入维修标签上的值对小尺寸(主扫描200毫米以下)普通纸有效(将OPTION＞BODY＞TRNS-SW的设定值改为"1"大尺寸普通纸也有效)COPIER＞ADJUST＞HV-TR＞HVT-TR 转印正高压电流的调整值输入输入转印高压组件上的维修标签上的值对手进纸盘选择厚纸模式时有效COPIER＞ADJUST＞HV-TR＞H-PRE-TR 预转印高压组件上的预转印高压电流的调整值输入输入预转印高压组件上的维修标签上的值COPIER＞ADJUST＞HV-TR＞D-PRE-TR DC控制板预转印高压电流的补偿值输入输入DC控制板维修标签上的预转印高压电流的补偿值COPIER＞ADJUST＞HV-TR＞D-HV-TR DC控制板转印高压电流的补偿值输入输入DC控制板维修标签上的转印高压电流的补偿值分离高压调整5-53TCOPIER＞ADJUST＞HV-SP＞SP-N1 分离负高压电流的调整值输入第1面输入维修标签上的分离负高压电流的调整值COPIER＞ADJUST＞HV-SP＞SP-N2 分离负高压电流的调整值输入第2面输入维修标签上的分离负高压电流的调整值COPIER＞ADJUST＞HV-SP＞HVT-SP 高压组件上的分离负高压电流的调整值输入输入高压组件上的维修标签上的分离负高压电流的调整值COPIER＞ADJUST＞HV-SP＞D-HV-SP DC控制板分离负高压电流的调整值输入输入DC控制板维修标签上的分离负高压电流的调整值进纸时序调整FEED-ADJ 5-54TCOPIER＞ADJUST＞FEED-ADJ＞REGIST 对位离合器ON时序调整调整范围-50～+50 每步0.1毫米数据大对位离合器ON时序延迟COPIER＞ADJUST＞FEED-ADJ＞ADJ-REFE 再进纸时横向对位调整调整范围-50～+50 每步0.1毫米COPIER＞ADJUST＞FEED-ADJ＞RG-MF 手送纸盘进纸时对位离合器ON时序调整调整范围-50～+50 每步0.1毫米数据大对位离合器ON时序延迟纸盒/手送纸设置CST-ADJ 5-55TCOPIER＞ADJUST＞CST-ADJ＞C3-STMTR 纸盒3的STMTR纸尺寸宽度设定更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK键COPIER＞ADJUST＞CST-ADJ＞C3-A4R 纸盒3的A4-R纸尺寸宽度设定更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK 键COPIER＞ADJUST＞CST-ADJ＞C4-STMTR 纸盒4的STMTR纸尺寸宽度设定更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK键COPIER＞ADJUST＞CST-ADJ＞C4-A4R 纸盒4的A4-R纸尺寸宽度设定更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK 键COPIER＞ADJUST＞CST-ADJ＞MF-A4R 50张手进纸盘纸宽度基本数值设置A4R 更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK键COPIER＞ADJUST＞CST-ADJ＞MF-A6R 50张手进纸盘纸宽度基本数值设置A6R 更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK键COPIER＞ADJUST＞CST-ADJ＞MF-A4 50张手进纸盘纸宽度基本数值设置A4R 更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK键COPIER＞ADJUST＞CST-ADJ＞C3-LVOL 纸盒3的纸容量设定(50张)COPIER＞ADJUST＞CST-ADJ＞C3-HVOL 纸盒3的纸容量设定(275张)COPIER＞ADJUST＞CST-ADJ＞C4-LVOL 纸盒4的纸容量设定(50张)COPIER＞ADJUST＞CST-ADJ＞C4-HVOL 纸盒4的纸容量设定(275张)其他调整MISC 复印机使用地区气压调整5-56TCOPIER＞ADJUST＞MISC＞ATM 气压低容易漏电要降低电位控制的目标电位调整范围0～2 缺省值00：1～0.75气压(2500米以下地区);1：0.75～0.70气压(2500米～3000米以下地区);2：0.70～0.65气压(3000米～3500米以下地区)4.2 输稿器＞调整FEEDER＞ADIUST＞5-57TFEEDER＞ADIUST＞DOCST 用ADF输稿时原稿前对位调整调整范围-10～+10 每步0.5毫米FEEDER＞ADIUST＞LA-SPEED 用ADF移动扫描模式输稿时原稿进稿速度调整调整范围-30～+30 每步0.1%4.3 分页器＞调整SORTER＞ADIUST＞5-58TSORTER＞ADIUST＞PNCH-HLE 打孔位置(输纸方向)的调整调整范围-4～+2 每步1毫米5. 动作确认模式FUNCTION 5-59T5.1 复印机＞动作确认模式COPIER＞FUNCTION画面右上角表示有关机械动作状态,主要状态有READY(维修/复印动作可以接受);SERVICE(维修模式中动作确认时用)Display I/O Adjust Function Option T est CounterINSTALL FIXING 安装时墨粉搅拌定影辊压力检查CCD PANEL CCD光补偿自动补正面板动作检查LASER PART-CHK 激光调整元件负载的动作检查CLEAR RAM/卡纸记录/出错代码记录的清除MISC-R 其他调整:读出系统的动作检查DPC MISC-P 电位传感器其他调整:打印系统的动作检查CST HRD-DISK 纸盒尺寸硬盘动作检查CLEANING SENS-ADJ 电极丝清洁移动托盘满载传感器调整SYSTEN 系统有关的动作检查新机安装INSTALL 5-60TCOPIER＞FUNCTION＞INSATLL＞TONER-S 新机安装时墨粉搅拌和向显影器内加粉新机安装时墨粉搅拌大约8～10分钟,选择TONER-S,显示反转后按OK键,用TONER-S右侧的倒计数数字表示,由600递减到0(大约10分钟),按停止键可停止动作COPIER＞FUNCTION＞INSATLL＞STRD-POT 用ADF移动扫描时CCD读取位置的自动调整由于COPIER＞ADJUST＞ADJ-XY＞STRD-POS的值已更新,要在维修标签中进行记录CCD光补偿自动补正CCD 5-61TCOPIER＞FUNCTION＞CCD＞CCD-ADJ CCD光补偿自动补正的自动调整:1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记COPIER＞FUNCTION＞CCD＞SHDG-POS CCD 遮蔽(Shading)补偿位置调整: 输入用于电信号补偿的标准白板上的位置自动调整的数据（工厂用）COPIER＞FUNCTION＞CCD＞SH-PS-SET CCD 遮蔽(Shading)补偿位置设定: 输入用于电信号补偿的标准白板上的位置自动调整的数据更换稿台玻璃(标准白色板)以后或中间色调中有明显的白色条时要执行该模式执行该模式前要进行COPIER＞FUNCTION＞CCD＞CCD-ADJ 调整1,清洁稿台玻璃2,选择COPIER＞FUNCTION＞CCD＞SH-PS-SET,按OK键3,按OK执行自动CCD 遮蔽(Shading)补偿位置设定调整,调整后自动停止.COPIER＞FUNCTION＞CCD＞EGGN-POS CCD的端部放大补正的自动调整(仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,(大约分钟)调整后自动停止(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录激光调整LASER 5-64TCOPIER＞FUNCTION＞LASER＞POWER 激光输出选择该项目按OK键,激光输出30秒后自动关闭(按停止键可停止激光输出) COPIER＞ADJUST＞CST-ADJ＞C3-STMTR 纸盒3的STMTR纸尺寸宽度设定更换纸宽度检测电位器VR时,选择该项目,显示反转后按OK键电位传感器DPC 5-64TCOPIER＞FUNCTION＞DPC＞DPC 强行执行电位控制选择该项目后键入1按OK键关闭电源后再打开缺省值0：正常模式COPIER＞FUNCTION＞DPC＞OFST 电位传感器的补偿值调整选择该项目后按OK键,电位传感器的补偿值调整后自动停止纸盒尺寸调整CST 5-65TCOPIER＞FUNCTION＞CST＞C3-STMTR 纸盒3,4纸宽数据登记STMTR纸宽数据=139.5毫米COPIER＞FUNCTION＞CST＞C3-A4R A4R纸宽数据=210毫米COPIER＞FUNCTION＞CST＞C4-STMTR 纸盒3,4纸宽数据登记后要执行COPIER＞FUNCTION＞CST＞C4-A4R COPIER＞ADJUST＞CST-ADJ＞C3-STMTR,＞C3-A4R＞C4-STMTR,＞C4-A4R COPIER＞FUNCTION＞CST＞MF-A4R 手进纸宽度设置1,在手进纸盘上放入A4R尺寸纸,侧板放在A4R宽度2,选择MF-A4R显示反转后按OK键,自动将MF-A4R的宽度数据(210毫米)存储COPIER＞FUNCTION＞CST＞MF-A6R 手进纸宽度设置1,在手进纸盘上放入A6R尺寸纸,侧板放在A6R宽度;2,选择MF-A6R显示反转后按OK键,自动将MF-A6R的宽度数据(105毫米)存储COPIER＞FUNCTION＞CST＞MF-A4 手进纸宽度设置1,在手进纸盘上放入A4尺寸纸,侧板放在A4宽度;2,选择MF-A4显示反转后按OK键,自动将MF-A4的宽度数据(297毫米)存储电极丝清洁CLEANING 5-66TCOPIER＞FUNCTION＞CLEANING＞WIRE-CLN 选择该项目显示反转后按OK键,连续进行5次电极丝清洁后自动停止定影辊调整FIXING 5-67TCOPIER＞FUNCTION＞FIXING＞NIP-CHK 定影辊压力检查1,打印A4全黑样板,复印20张,将20张复印副本面向下放入手送纸盘. 2,选择该项目显示反转后按OK键,手送纸盘输入的纸夹在定影辊位置停留一下,20秒钟后输出.3,检查纸张两边a和c的10毫米处的尺寸,a-c=0.5毫米以下;纸张中间的尺寸标准值=7.8±0.5毫米面板动作检查PANLE 5-68TCOPIER＞FUNCTION＞PANLE＞LCD-CHK 液晶显示屏漏点检查选择LCD-CHK显示反转后按OK键,液晶显示屏反复显示全白/全黑的图象,按停止键检查停止COPIER＞FUNCTION＞PANLE＞LED-CHK 发光二极管LED漏点检查选择LED-CHK显示反转后按OK键,面板发光二极管LED依次点亮,停止检查用LED-OFFCOPIER＞FUNCTION＞PANLE＞LED-OFF 发光二极管LED漏点检查停止选择LED-OFF显示反转后按OK键,停止面板发光二极管LED依次点亮的检查COPIER＞FUNCTION＞PANLE＞KEY-CHK 面板按键检查选择KEY-CHK,显示反转后按OK键,按要检查的键,画面显示出该键对应的文字,再次选择KEY-CHK退出面板按键检查按键名称键对应的文字按键名称键对应的文字按键名称计数器确认BILL ID键ID 节能键复印键COOPY 用户模式键USER 清除键扩展键OTHER 复印键START 插入键0～9键0～9 信箱键PB 帮助键停止键STOP 复位键RESETCOPIER＞FUNCTION＞PANEL＞TOUCHCHKEY 液晶显示屏触摸键与LCD坐标位置相吻合选择TOUCHCHKEY,显示反转后按OK 键,轮流按液晶显示屏上出现9个"+"调整完毕后再选择TOUCHCHKEY结束操作元件负载的动作检查PART-CHK 5-69TCOPIER＞FUNCTION＞PART-CHA＞CL 选择要动作的离合器选择CL后键入要动作的离合器的代码号再按OK键,该代码号的离合器被选中离合器的代码号1:手送纸离合器CL3;2:左前置纸仓(1500张)纸提升离合器CL4;3:选购件3500张右侧纸仓(G1)离合器CL102;4:显影离合器CL1;5:对位辊离合器CL2COPIER＞FUNCTION＞PART-CHA＞CL-ON 被选的离合器启动动作选择该项目后按OK键,被选离合器ON→10秒OFF→ON→10秒OFF→ON→OFFCOPIER＞FUNCTION＞PART-CHA＞MTR 选择要动作的电机选择该项目后键入要动作的电机的代码号再按OK键,该代码号的电机被选中代码号对应的电机代码号对应的电机代码号对应的电机1 非晶硅感光鼓电机M1 9 左前置纸仓(1500张)纸提升电机M4 17 纵向纸道上输送电机M262 主电机M2 10 前置纸盒3(550张)纸提升电机M20 18 3500张右侧纸仓(G1)主电机M1013 定影电机M19 11 前置纸盒4(550张)纸提升电机M21 19 反转辊电机M144 激光扫描电机M15 12 右前置纸仓(1500张)输纸电机M11 20 双面纸道左输送电机M295 墨粉搅拌电机M9 13 左前置纸仓(1500张)输纸电机M24 21 排纸电机M136 加粉电机M10 14 纸盒3/4输纸电机M12 22 对位前电机M177 双面横向对位电机M16 15 纵向纸道双面输送电机M25 23 双面纸道右输送电机M188 右前置纸仓(1500张)升纸电机16 纵向纸道下输送电机M27 24 选购件移动托盘电机SM101COPIER＞FUNCTION＞PART-CHA＞MTR-ON 被选的电机启动动作选择该项目后按OK键,被选电机ON 20秒→OFF;粉仓电机, 双面横向对位电机10秒ON→OFF;选购件移动托盘电机在前和后边的HP原位停止COPIER＞FUNCTION＞PART-CHA＞SL 选择要动作的电磁铁选择该项目后键入要动作的电磁铁的代码号再按OK键,该代码号的电磁铁被选中代码号对应的电磁铁代码号对应的电磁铁代码号对应的电磁铁1 右前置纸仓输纸电磁铁SL6 5 手送纸解除电磁铁SL2 9 定影入口导板电磁铁SL1(恢复)2 左前置纸仓输纸电磁铁SL7 6 右侧纸仓输纸辊解除电磁铁SL101 10 定影入口导板电磁铁SL1(牵引)3 前置纸盒3输纸电磁铁SL3 7 排纸挡板电磁铁SL5 11 定影清洁纸带电磁铁SL94 前置纸盒4输纸电磁铁SL4 8 反转挡板电磁铁SL8COPIER＞FUNCTION＞PART-CHA＞SL-ON 被选的电磁铁启动动作选择该项目后按OK键,被选的电磁铁ON 10秒OFF→ON 10秒OFF →ON →OFFRAM/卡纸记录/出错代码记录的清除CLEAR 5-72TCOPIER＞FUNCTION＞CLEAR＞ERR 清除出错代码选择ERR,显示反转后按OK键;OFF/ON主电源开关,清除E000～E004;E032;E717 COPIER＞FUNCTION＞CLEAR＞DC-CON 清除DC控制板的RAM 选择DC-CON,显示反转后按OK键;OFF/ON主电源开关COPIER＞FUNCTION＞CLEAR＞R-CON 清除读出控制板的RAM 选择R-CON,显示反转后按OK键;OFF/ON主电源开关COPIER＞FUNCTION＞CLEAR＞SERVICE 清除维修模式的后备数据选择SERVICE,显示反转后按OK键;OFF/ON主电源开关COPIER ＞FUNCTION＞CLEAR＞JAN-HIST 清除卡纸记录选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关COPIER＞FUNCTION＞CLEAR＞ERR-HIST 清除出错记录选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关COPIER＞FUNCTION＞CLEAR＞PWD-CLR 用户模式下设定的[系统管理]密码的清除选择PWD-CLR,显示反转后按OK 键;OFF/ON 主电源开关COPIER＞FUNCTION＞CLEAR＞CNT-MCON 主控板计数的维修计数器的清除选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关COPIER＞FUNCTION＞CLEAR＞CNT-DCON DC控制板计数的维修计数器的清除选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关COPIER＞FUNCTION＞CLEAR＞MMI 用户模式下设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除选择MMI,显示反转后按OK键;OFF/ON主电源开关读出系统的扫描灯动作检查MISC-R 原稿扫描灯动作确认5-74T COPIER＞FUNCTION＞MISC-R＞SCANLAMP 扫描曝光灯ON/OFF 检查选择SCANLAMP,显示反转后按OK键,原稿扫描曝光灯点亮大约1秒钟;按停止键扫描曝光灯OFF其他调整:打印系统的动作检查MISC-P 5-74TCOPIER＞FUNCTION＞MISC-P＞P-PRINT 打印维修模式一览表选择P-PRINT,显示反转后按OK键,打印出维修模清单COPIER＞FUNCTION＞MISC-P＞KEY-HIST 打印操作面板的按键输入记录选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT 打印卡纸记录/出错。

iR3045N/3035N/3030N/3025N 维修手册（安装部分）1.1 预先检查1.1.1 选择安装地点根据下列要求选择安装地点;如果可能,在安装主机前查看用户的场所:1) 主机可以接输出为-/+ 10V, 15A 或更高的电源.主机可以接地.2) 空间环境必须遵照下列图示,主机不能安装在靠近水龙头,蒸汽炉,或电冰箱的地方:F-1-1<确定的环境区域>[A] A 区域. 满足全部质量标准选项.[B] B 区域. 部分质量标准选项次于或不能满足A区域中的选项.[C] C 区域. 在没有任何安全问题,故障和显示错误的情况下正常执行复印操作.3) 主机不能安装靠近火源,有灰尘或铵气的地方.如果安装地点直接暴露在阳光下,需要安装窗帘进行遮挡.4) 空间必须要有良好的通风. (当主机工作在一个通风不好的环境中时,虽然主机使用过程中产生的臭氧不会影响周边人员的健康.但是该气味会令人不舒服).5) 主机安放的地板必须水平,这样可以使主机的机脚接触地板并使主机保持水平.6) 主机和周围墙之间至少要有100 mm的距离, 不容许有障碍物.- 没有附件F-1-2- DADF-N1 + 分页器-S1 + 纸仓-Q1F-1-3- DADF-N1 + 鞍式分页器-AE2 + 冲孔单元-L1 + 缓冲口装置-E2 + 纸仓-Q1F-1-47) 主机必须放置在良好的通风区域.这点是非常重要的,然而,主机不要靠近房间的通风口(为了抽气).1.1.2 安装前进行检查在开始工作前顺序执行下列操作:1) 如果是将主机从冷的地方移动到热的地方进行安装时, 确保主机拆封至少2个小时,使得主机完全适应环境温度,这样可以避免由于冷凝导致的图像错误.(术语 "冷凝" 是指由于物体从冷的区域移动到热的区域在金属表面形成的小水滴,也就是物体周围水汽(蒸汽)快速冷却的结果)2) 主机最大重量大约是 80 kg (包括1个DADF). 当抬动时,确保4人组一起工作.同样,抬动时要保持主体水平.1.1.3 检查内容备注:拆除掉纸盒中的所有捆扎的部分.F-1-5根据下表检查文档和CD:[1]鼓装置1件[2]墨粉瓶1件[3]下侧右部盖板(下侧)1件[4]维修记录单固定夹1件[5]*翻转导板1件[6]调节螺钉2件[7]空白板1件[8]电源电缆1件[9]铁氧体磁心1件[10]触摸笔2件[11]纸盒尺寸标签1件[12]关机标签1件[13]操作杆标签1件* 仅iR3035N/3045NT-1-1iR3025/3030iR3025N/3030N/3035N/3045N 简易操作向导有有参考向导有有复印和邮箱向导有有操作手册CD-ROM (远程UI/网络向导)有有指南CD有有MEAP 管理软件CD有有imageWARE 管理控制CD-ROM-有版本注释-有EULA有有网络快速启动向导-有UFR II驱动器/工具CD-有打印机向导CD-ROM-有中文保修卡有有1.2 拆封和安装1.2.1 拆封和拆除包装材料1) 拆封并拆除塑料包.当向主机安装纸盒送纸装置时,同样也需要拆封.2) 从每个装置中拆除封装带和封装材料.- 前部盖板- 右侧盖板- 手动送纸装置- 纸盒1, 2- 纸盒1, 2的内部- 稿台玻璃3) 在读取器右侧盖板外侧,拆除扫描系统固定螺丝[1]. (在准备移动主机的过程中小心看管好扫描系统固定螺丝)F-1-64) 打开主机右侧盖板 [1].F-1-75) 按照箭头方向拆下定影压力释放盖板[1].F-1-86) 关闭主机右侧盖板.1.2.2 安装墨粉瓶1) 打开前部盖板 [1].F-1-92) 抬起锁定杆[1].F-1-103) 拆封墨粉瓶并拆下盖帽[1].F-1-114) 将墨粉瓶[1]安装到主机上.F-1-125) 向下推动锁定杆[1]固定墨水瓶 .F-1-131.2.3 安装鼓装置1) 拆除2个螺丝[1]从而按照箭头方向拆下前部盖板装置 [2] .F-1-142) 拆除废墨盒[1].F-1-153) 打开主机右侧盖板[1].F-1-164) 拆下显影组件压力杆的螺丝[1].F-1-175) 向左旋转显影组件压力杆 [1]从而松开压力.F-1-186) 拆下螺丝[1]并取出模型鼓[2]. (拆下的模型鼓不会再被使用)F-1-19F-1-207) 拆下鼓装置的包装,并拆除2个鼓压力释放桶状物 [1].F-1-218) 将鼓装置 [1]安装到主机.F-1-229) 用步骤6)中拆下的螺丝固定鼓装置 .F-1-2310) 向上移动显影压力杆[1].F-1-2411) 使用在步骤4)中拆下的螺丝固定显影压力杆.F-1-2512) 关闭主机右侧盖板.13) 向下移动废墨完全水平检测杆，并安装废墨盒[1].F-1-2614) 使用步骤 1)中拆下的2个螺丝[1]安装前部盖板装置 [2],安装橡胶面盖 [3].F-1-2715) 关闭前部盖板.2) 在针对主机对齐前部盖板装置的顶部中,将前部盖板装置[1]的下部左侧爪主机的爪孔[3]中.3) 在对齐前部盖板装置[1]的2个爪的过程中向右滑动前部盖板装置滑动[1].1.2.4 安装其他部件<维修记录单固定夹>1) 拿开维修记录单折叠器[1]凸缘上的双面类型释放纸张,并安装固定夹到纸盒送纸装置的下部盘板.F-1-28<触摸笔>1) 将触摸笔[1]放置在控制板中.F-1-29<右侧下部盖板(下部) (在没有安装纸盒底座的情况下)>1) 安装右侧下部盖板(下部) [1].F-1-30<关机标签>1) 粘贴相应语言的关机标签[1]到主机电源左侧[2]的右侧盖板（后部）.F-1-31<操作杆标签>1) 打开前部盖板[1].F-1-322) 粘贴相应语言的操作杆[1]标签到前部盖板的后面[2].F-1-33<铁氧体磁心>1) 安装铁氧体磁心[1]到网线[2].F-1-34<翻转导板 (仅iR3035/3035N/3045/3045N)>1) 安装翻转导板[1]到输出组件.F-1-351.2.5 固定机器<安装有纸盒送纸装置>1) 移动主机到要安装的位置,然后使用纸盒送纸装置的4个调节轮进行固定.<没有安装纸盒送纸装置>1) 拆除纸盒1和纸盒2并在基座盘上临时拧紧调节螺丝[1] ，直到螺丝脚轻轻接触到底部.F-1-362) 当主机放置在桌面或地板上时，检查主机是否晃动,如果必要拧紧调节螺丝.- 如果主机安装箭头 [A]所示的方向晃动，如步骤1)图中所示拧紧螺丝[a].- 如果主机安装箭头 [B]所示的方向晃动，如步骤1)图中所示拧紧螺丝[b].F-1-373) 安装纸盒1和纸盒2.1.2.6 连接电缆1) 如果是正在安装纸盒送纸单元,拆除格状的接头盖板,并将纸盒送纸装置的格状接头[1]固定到主机.F-1-382) 连接电源电缆到电源出口.3) 打开主电源开关.1.2.7 移动墨粉1) 进入维修模式.2) 选择 COPIER > FUNCTION > INSTALL > TONER-S.3) 按下OK键.4) 如果在屏幕上，一旦计数值变成"OK!" 信号,两次按下复位键退出维修模式.1.2.8 设置纸盒1) 按下纸盒松开按钮,向前拉出纸盒.2) 检查用户将要用到的纸张系列,并校验在纸盒中的纸张系列选择开关[1]是否与用户的选择所匹配.如果没有匹配,改变纸张尺寸到恰当的尺寸.3) 设置纸张尺寸选择拨盘[2]到纸张要被放置的纸张大小.F-1-394) 抓住边侧导板盘的操作杆[1],并设置边侧导板盘到恰当的尺寸.5) 转动尾部导板[2]到右侧并拆下它.按照在纸盒基座上所示的说明，设置尾部导板盘到恰当的位置.F-1-406) 粘贴适当的纸盒尺寸标签[1]到纸盒的前侧.F-1-417) 将纸张放置到纸盒中, 然后将纸盒推进机器中8) 用同样的方法设置其它纸盒.9) 如果安装了纸盒送纸装置,执行同样的操作设定纸张设置.备注:墨粉移动时间大约6分钟.当时间到达时会自动停止.在墨粉移动完成前，设定纸盒设置. (参考设置纸盒.)1.2.9 设置K型纸张为K型纸的使用进行下列设置.1) 进入维修模式等级2.2) 在COPIER > OPTION > BODY > KSIZE-SW中将值从'0' 改到'1' .3) 按下复位键进入等级 1.4) 在COPIER > OPTION > BODY > MODEL-SZ中，设置值为'0' .- 在下列维修模式中，设定纸张尺寸为8K, 16K.1) 将纸张尺寸设定到8K的情况.在COPIER > OPTION > CST > CST-U1中设置值为'40' .2) 将纸张尺寸设定到16K的情况.在 COPIER > OPTION > CST > CST-U2中设置值为'39'.3) 根据关机时序关闭/打开主电源.1.2.10 鼓的APVC校正1) 进入维修模式.2) 选择COPIER > FUNCTION > DPC > D-GAMMA.3) 按下OK键.1.2.11 调整图像位置1. 调整边间距(第一侧;机械的)1) 按照源纸张，使用纸盒1、纸盒2和手动送纸,进行复印,并检查确认左侧边间距 "L1"是2.5+/-1.5 mm.F-1-42[1] 纸张送纸方向<当出现纸盒1或纸盒2不符合规格的情况时> 2) 打开纸盒上部右侧盖板[1]时.如果安装了纸盒送纸装置,同样要打开纸盒下部右侧盖板[2].F-1-433) 分离下部右侧前盖板 [1].- 2个螺丝[2]F-1-444) 取出纸盒1和纸盒2.5) 检查调整盘上的指针[1]位置.F-1-45A. 调整纸盒1A-1) 拆下2个爪[2],按照箭头方向分离把手(右侧前部) [1].F-1-46A-2) 松开调整盘[1]的固定螺丝 [2] .A-3) 当涉及到步骤5)中所检查的指针时, 前后移动调整盘.向主机后侧移动调整盘会增加图像的"L1"的左侧边间距.F-1-47F-1-48[1] 纸张送纸方向A-4) 拧紧固定螺丝.A-5) 将纸盒1安装回去.A-6) 执行复印,并检查确认从纸盒1搓起的纸张上的图像左侧边间距是2.5 +/-1.5 mm.A-7) 安装把手(右侧前部).A-8) 安装下部右侧前盖板.(如果连续执行纸盒2的调整，则不要安装盖板. )A-9) 关闭纸盒下部右侧盖板和纸盒上部右侧盖板.(如果连续执行纸盒2的调整，则不要安装盖板.)B. 调整纸盒2B-1) 松开调整盘[1]的固定螺丝[2].B-2) 当涉及到步骤5)中所检查的指针时, 前后移动调整盘.向主机后侧移动调整盘会增加图像的"L1"的左侧边间距.F-1-49F-1-50[1] 纸张送纸方向B-3) 拧紧固定螺丝.B-4)将纸盒2安装回去.B-5) 执行复印,并检查确认从纸盒2搓起的纸张上的图像左侧边间距是2.5 +/-1.5 mm.B-6) 安装下部右侧前盖板.B-7) 关闭纸盒右侧下部盖板和纸盒右侧上部盖板.<在手动送纸托盘超出规格的情况下>1) 从手动送纸托盘上拿走纸张.2) 按照箭头方向移动把手[1],并释放MP侧导板盘止停器[2].3) 松开手动送纸托盘上部盖板上的2个固定螺丝[1].4) 当涉及到首先检查的指针时, 前后移动手动送纸托盘上部盖板[4] .向主机后侧移动手动送纸托盘上部盖板[4]会增加图像的"L1"的左侧边间距.F-1-51F-1-52[1] 纸张送纸方向5) 拧紧手动送纸托盘上部盖板的固定螺丝.6) 将纸张放进手动送纸托盘中.7) 执行复印,并检查确认从手动送纸托盘上搓起的纸张上的图像左侧边间距是2.5 +/-1.5 mm.2. 调整边间距(第二侧)分开执行小型纸张和大型纸张的调整:- 小型纸张: A4, B5和在送纸方向长度小于LTR 的类似纸张.- 大型纸张: A3, A4R, B5R和在送纸方向长度大于LTR的类似纸张.1) 将小型纸张放置在纸盒1中，大型纸张放置在纸盒 2中.2) 使用纸盒1执行双面复印,并检查确认图像第二侧的左侧边间距L1是2.5 +/-2.0 mm.F-1-53[1] 纸张送纸方向3) 如果没有说明,则改变小型纸张第二侧水平注册 设置.- 维修模式 > COPIER > ADJUST > FEED-ADJ > ADJ-REF增量 '1'会使图像左侧边间距以 0.1 mm的大小增加.4) 输入在步骤调整过的值作为大型纸张第二侧水平注册的调整值.- 维修模式 > COPIER > ADJUST > FEED-ADJ > ADJ-RE-L增量 '1'会使图像左侧边间距以 0.1 mm的大小增加.5) 使用纸盒2执行双面复印,并检查确认图像第二侧的左侧边间距是2.5 +/-2.0 mm.F-1-54[1] 纸张送纸方向6) 如果没有说明,则改变大型纸张第二侧水平注册 设置.- 维修模式 > COPIER > ADJUST > FEED-ADJ > ADJ-RE-L增量 '1'会使图像左侧边间距以 0.1 mm的大小增加.7) 在维修标签上记录下新的调整值.3. 前侧边间距使用纸盒1执行复印,并检查确认前侧边间距L1是2.5 +/-2.0 mm. 如果不是，则执行下列调整:1) 在维修模式中执行下列操作: COPIER >ADJUST > FEED-ADJ > REGIST.2) 改变设置进行调整. (设置改变 '1'会导致0.1 mm的移动.低值设置会使图像向前部边缘移动.)F-1-553) 在维修标签上记录下新的调整值.1.3 检查网络连接1.3.1 如果没有连接到网络如果机器没有连接到网络,控制面板会显示“检查网络连接”的信息.关闭下列用户模式选项可以屏蔽该信息：- [Additional Functions] > [System Settings] > [Network Settings] > [Ethernet DriverSettings] > [Auto Detect]1.3.2 概述随后要用到的说明仅当机器连接到网络以后才会使用.如果用户的网络环境是基于TCP/IP的,使用PING 功能确认网络设置的正确性.如果用户的网络环境是基于 IPX/SPX或Apple-Talk, 则不需要执行检查.1.3.3 使用PING功能1) 进入维修模式.2) 选择COPIER > TEST > NETWORK > PING.3) 使用控制面板键盘输入正确的IP地址,然后按下OK键.4) 按下Start键.- 如果成功,将会显示'OK'.如果尝试失败,将会显示'NG'.F-1-56[1] 结果(OK/NG)[2] 输入的IP地址1.3.4 使用远程主机地址执行检查可以使用远程主机地址和PING功能的组合来检查网络的连接.(术语"远程主机地址"是指该主机连接到TCP/IP网络中1台电脑的IP地址.)1) 通知系统管理员要使用PING功能检查网络连接.2) 向系统管理员要1个合适的远程主机地址.3) 为PING输入远程主机的地址.4) 如果结果是'OK',则网络连接是正确的 .5) 如果结果是'NG',则网络连连是不正确的;开始执行下列故障排除操作:1.4 网络故障排除1.4.1 概述随后要用到的说明仅当机器连接到网络以后才会使用.如果连接网络的尝试失败,可以从以下方面考虑：a. 主机和网络之间的连接有故障.b. 用户的网络有故障.c. 用户的网络有故障.d. 主控制器PCB板有故障.参考下列详细说明进行检查:1.4.2 使用回环地址进行检查回环地址会优先返回在其到达网络控制器前.当使用回环地址执行PING时,可以找出主机的TCP/IP 设置是否正确.1) 给PING输入正确的回环地址(127.0.0.1).- 如果显示是'NG',再次检查主机的TCP/IP设置,并再次执行PING.- 如果显示是'OK',进行下步检查.1.4.3 使用本地主机地址进行检查本地主机地址就是这台主机的IP地址.当使用这个地址执行 PING时,在达到网络控制器后会返回结果，因此可以找出网络控制器（主控制器PCB 板）是否有故障.1) 给PING输入主机的IP地址.2) 如果显示是'NG',执行下列操作并再次执行PING:- 如果主机的IP地址有问题,检查确认IP地址设置是否正确，如果必要,告知系统管理员检查IP地址是否是有效的.- 如果主控制器有问题,更换PCB板.如果显示的'OK',可以怀疑是用户的网络有问题，告知系统管理员采取正确的矫正措施.1.5 检查图像/操作1.5.1 检查图像质量和操作1) 将测试页放置在稿台玻璃上,根据源纸张使用不同的纸盒执行复印;然后,检查输出图像.- 确认没有不正常的声音.- 确认图像都以正确的复制比复印.- 确认不同类型的复印都复印正常.2) 根据用户需求设定设置(也就是日期，时间).3) 根据用户要求设定分类相关的设置.- 维修模式 > COPIER > OPTION > USER5) 输出P-PRINT.- 维修模式 > COPIER > FUNCTION > MISC-P > P-PRINT6) 为了存储，输入维修记录单中的输出[1].F-1-577) 按下复位键两次停止维修模式.8) 清洁主机周围的区域,并填写维修记录单中的表格.1.6 安装卡读取器1.6.1 注意事项1.6.2 检查内容<卡读取器-C1>F-1-58<卡读取器套件-B1>F-1-591.6.3 关闭主机[1]卡读取器1 件.[2]螺丝(RS 紧固; M4X10) 1 件.[3]齿状垫圈1 件.[1]卡读取器基座 1 件.[2]中继电缆 1 件.[3]螺丝(TP; M4X25) 1 件.[4]螺丝(TP; M4X8) 1 件.[5]齿状垫圈2 件.1.6.4 安装过程1) 打开纸盒右侧上部盖板[1].在安装了纸盒基座的情况下,同样也要打开纸盒的右侧下部盖板[2].F-1-602) 分离右侧盖板(后面) [2].- 5个螺丝[3]F-1-613) 使用镊子从右侧盖板（后面）[1]拆下面板[2].F-1-624) 连接中继电缆[1]到主机的接头.F-1-635) 从右侧盖板（后面）的分离点取出中继束线[2],并安装右侧盖板(后面).F-1-646) 关闭纸盒右侧上部盖板和纸盒右侧下部盖板.7) 安装卡读取器[2]到卡读取器基座[1].- 1个齿状垫圈[3]- 1个螺丝(TP; M4X8) [4]F-1-658) 固定卡读取器的中继电缆[1]到位.- 1个边缘线夹[2]- 1个电线线夹[3]F-1-669) 连接在步骤4)连接的中继电缆到卡读取器的中继电缆[2].F-1-6710) 固定2个凸起[1]安装卡读取器[2].- 1个齿状垫圈[3]- 1个螺丝(TP; M4X25) [4]F-1-6811) 将电缆插入出口(为出口).12) 将主电源的开关转动到“ON”位置.13) 在维修模式中选择下列操作输入要使用的卡编号(从1到2001): COPIER > FUNCTION > INSTALL > CARD.- 输入用户所使用的卡中的最小的编号.- 从输入的编号开始1000张卡是没有使用的.14) 安装关机顺序关闭电源.15) 插入未使用到的卡(该卡已经被注册，可以使用) 检查是否处于稳定状态.1.6.5 imageWARE帐号管理的安装过程(在下文中参考iWAM)环境 1) 在'[Additional Functions] > [SystemSettings] > [Dep ID Mangement] > [Registor Dept.ID/Password] / [Page Totals]'中检查查看'从ID00000001到ID00001000' 是否已经被创建 (在 '维修模式 > COPIER > FUNCTION > INSTALL > CARD'中，在以‘1’作为第一个编号输入的情况下)2) 按下[Reset]从[Additional Functions]退出.3) 选择[Additional Functions] > [SystemSettings] > [Network Settings] > [TCP/IP Settings] > [IP Address Settings],然后根据用户环境设置进行[IP Address], [Gateway Address], [Subnet Mask]的设置.4) 按下[Reset]从[Additional Functions]退出.5) 按照关机顺序转动电源到“OFF”位置.6) 打开主电源开关.7) [Additional Functions] > [SystemSettings] > [System Maneger Settings], 然后输入任意编号到[System Maneger ID]和[System Password].8) 按下[Reset]从[Additional Functions]退出.1.7 安装读取器加热器1.7.1 检查部件因为在维修部分读取器加热器的每个部件都已经指定，所以要准备下列部件.F-1-69T-1-21.7.3 I 安装过程1) 打开稿台盖板/DADF.2) 拆下2个螺丝,分离玻璃固定器(右侧的) [2].3) 拆除稿台玻璃(为稿台盖板) [3].4) 拆除2个螺丝[4],分离玻璃固定器(左侧的)[5].5) 拆除稿台玻璃(为DADF) [6].F-1-706) 安装夹子[1].7) 使用螺丝[2]固定加热器[3]到位.8) 安装加热器的接头[4],并使用夹子[1]固定加热器的束线到位.F-1-719) 向右拉动驱动皮带(前侧) [1]，移动接触传感器装置[2]到中心.F-1-7210) 剥离保护纸[1],固定2个夹子[2].(剥离保护纸直到步骤12).)11) 使用1个螺丝(绑定; M4X6)[3]固定加热器[4]到位.12) 固定加热器的接头[5],并安装加热器的束线到夹子[2].F-1-7313) 装回保护纸.14) 为DADF安装稿台玻璃和为稿台盖板安装稿台玻璃.15) 每个使用2个螺丝安装玻璃固定器(左侧的,右侧的).16) 连接电源线.1.8 为纸盒基座安装纸盒加热器1.8.1 检查内容<纸盒加热器装置29>F-1-74[1]加热器装置1件[2]塑料膜1件[3]螺丝(绑定; M4X6)1件1.8.2 检查内容<纸盒加热器附件D2>F-1-751.8.3 关闭主机1.8.4 安装过程<纸盒加热器装置 29>F-1-763) 安装加热器装置[1]的3个挂钩[2]到基座盘的开口处，并对齐孔位置.F-1-77[1]电源线装置1件[2]电源线1件[3]插式盖板1件[4]螺丝(TP; M3X6)3件当安装加热器装置时,检查3个挂钩[2]紧固定，没有出现轻微摇晃.4) 使用螺丝(绑定; M4X6) [2]安装加热器装置[1],连接接头[3].F-1-785) 安装接头盖板[1].6) 将塑料膜[2](为保护AC 电缆)覆盖到电缆[3]上，固定接头盖板[A]的末端和主机[B]的后侧末端.F-1-797) 退回纸盒3和纸盒4.1.8.5 安装过程<纸盒加热器附件D2>1) 断开纸盒基座的格状接头[1].F-1-802) 分离纸盒基座的后部盖板[1].- 4个螺丝[2]F-1-813) 使用镊子,切断纸盒基座的后部盖板[1]的面板[2].4) 连接电源线装置的接头[1],当向纸盒底部的孔[3]安装挂钩[2]时,使用2个螺丝(TP;M3X6) [4]进行安装.F-1-83F-1-845) 安装纸盒基座的后部盖板.6) 连接格状接头到主机.7) 连接电源线[1]到电源线装置[2]和主机的环境加热器出口[3].F-1-858) 拆除环境加热器出口的螺丝[1].F-1-869) 将插式盖板[1]安装到电源线[2]处.- 1个螺丝[3](使用步骤8）拆下的螺丝)- 1个螺丝(TP; M3X6) [4]F-1-871.9 安装纸仓加热器1.9.1 检查要安装的部分纸仓加热器装置的每个组件都作为维修件提供，因此手边应该有下列部件.F-1-88T-1-31.9.3 安装过程1) 从主机上断开纸仓的电缆[1].F-1-892) 压下纸仓释放杆把手[1]，从主机上释放纸仓.用手指按下锁盘打开隔间[2].F-1-903) 拆除3个螺丝[1]，然后分开纸仓的右侧盖板[2].F-1-914) 拆除6个螺丝[1]，然后分开纸仓的后侧盖板[2].F-1-925) 拆除3个螺丝[1]，断开1个接头[2]，然后分开前部盖板（上部）[3].F-1-93[2][1]6) 拆除2个螺丝[1]，然后分开上部盖板[2].F-1-947) 将带有包装的电缆保护套[1]安装到纸仓顶部板上的孔[2]中.F-1-958) 将加热器装置[1]放置在纸仓的顶部板的下方，然后从顶部板上的孔[3]中拉出接头[2].9) 用加热器装置上的2个钩状物钩住纸盒的顶部板上的切口[4]处，然后用带有垫圈[5]的螺丝将它固定在纸仓上.F-1-9610) 设置加热器接头[2]到面板安装点[1]上.F-1-9711) 拆除螺丝[2]来拆除附在纸仓的电源线安装装置上的空盘[1].F-1-9812) 连接带有包装的AC 入口接头[1]. 13) 用带有垫圈的螺丝[3]安装接地线[2].F-1-9914) 使用2个螺丝[2](M4X8)将束线[1]安装到纸仓的后侧末端盘上.F-1-10015) 在电源线安装点处上使用束线[1]缠绕电缆导板[2]（缠绕1圈半）.F-1-10116) 将束线装置的两端的接头分别连接到加热器接头和AC 电源接头.17) 按照下列顺序安装纸仓的外部盖板. [1] 上部盖板（确保没有接入电缆）（M4X8: 2个螺丝）[2] 前部上盖板（连接接头）（M4X8: 3 个螺丝）[3] 后部盖板（M3X8: 2螺丝，M4X8: 4螺丝）[4] 右侧盖板（M4X8: 3 螺丝）18) 向左滑动纸仓并固定到主机处. 19) 将纸仓接头[1]连接到主机的后表面上.F-1-10220) 将一个AC电缆[1]（在主机出口处）连接到加热器的电源线安装处.并将其它的电缆连接到主机的纸盒基座处.21) 将插式盖板[3]连接到AC电缆接头上，然后用螺丝[4]固定.22) 如下图所示，将电源标签[5]粘贴到纸仓的后侧盖板上.F-1-103。
