复合地板铺装详解(图解)

复合地板技术交底图文并茂1. 引言本文档旨在对复合地板技术进行交底，为相关工作人员提供详细的图文并茂的说明。

复合地板技术是一种先进的地板材料安装方法，具有耐用、易安装、环保等优点。

2. 复合地板技术原理复合地板技术是将多层材料复合在一起形成地板材料。

其原理主要包括以下几个方面：- 底层：采用高密度纤维板作为地板的基础层，具有稳定性和承重能力。

- 中层：采用纤维板或高密度纤维板，用于增加地板的稳定性和抗变形能力。

- 面层：采用特种装饰纸或实木贴皮，具有丰富的表面纹理和耐磨性。

3. 复合地板技术的安装步骤复合地板技术的安装步骤如下：1. 在地面上进行必要的清理和平整工作，确保地面表面平整、干燥、无尘。

2. 将底层地板放置在地面上，固定好。

3. 在底层地板上铺设中层地板，采用专用地板胶水进行粘贴。

4. 在中层地板上铺设面层地板，采用专用地板胶水进行粘贴。

5. 需要修整地板边缘时，使用专用工具进行修整。

4. 复合地板技术的优点复合地板技术具有以下优点：- 耐用：复合地板具有较好的抗压、抗划伤和耐磨性能，使用寿命长。

- 易安装：采用专用地板胶水进行粘贴，安装简单快捷。

- 环保：采用环保材料制作，不含有害物质，对人体健康无害。

5. 结论通过本文档的交底，相信您已经清楚了复合地板技术的原理、安装步骤和优点。

在进行实际工作时，请务必遵守相关安全操作规范，确保安全并保证施工质量。

请在实施过程中遵循以下操作指南：- 进行地面清理和平整工作；- 使用专用地板胶水进行粘贴；- 使用专用工具进行地板修整。

感谢您的阅读，如有任何问题，请随时与我们联系。

以上为“复合地板技术交底图文并茂”文档的内容。

请注意在实际使用时按照相关安全操作规范执行，确保安全和施工质量。

如果您有任何问题，请随时与我们联系。

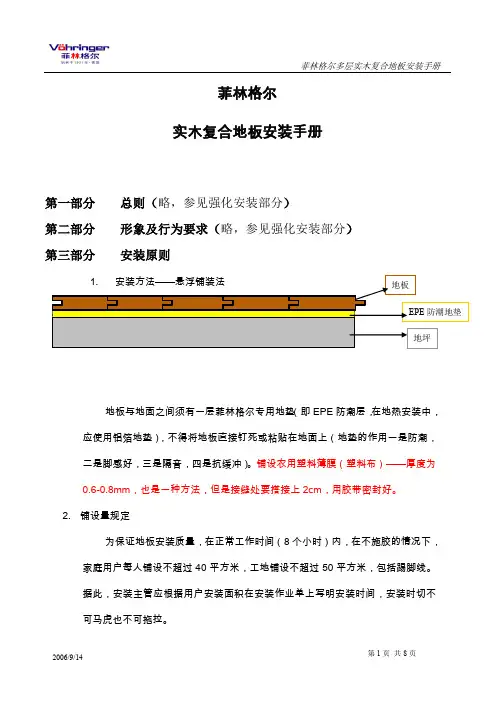

菲林格尔实木复合地板安装手册第一部分总则（略，参见强化安装部分）第二部分形象及行为要求（略，参见强化安装部分）第三部分安装原则地板与地面之间须有一层菲林格尔专用地垫（即EPE防潮层，在地热安装中，应使用铝箔地垫），不得将地板直接钉死或粘贴在地面上（地垫的作用一是防潮，二是脚感好，三是隔音，四是抗缓冲）。

铺设农用塑料薄膜（塑料布）——厚度为0.6-0.8mm，也是一种方法，但是接缝处要搭接上2cm，用胶带密封好。

2.铺设量规定为保证地板安装质量，在正常工作时间（8个小时）内，在不施胶的情况下，家庭用户每人铺设不超过40平方米，工地铺设不超过50平方米，包括踢脚线。

据此，安装主管应根据用户安装面积在安装作业单上写明安装时间，安装时切不可马虎也不可拖拉。

3.铺设方向一般来说，地板铺设的方向应与窗外大部分光线射入的方向平行，或与房间较长的墙壁平行可以获得较好的视觉效果。

在铺设前或遇到不规则房型时，应向用户讲明各种铺设方向的效果，并应征求用户的意见，并在安装作业单上注明。

4.花色与纹理的协调因为下列原因，多层实木地板会产生色差及纹理差：树与树的差异：1）树木生长地方不同，如山坡、山谷，树木颜色及纹理会不同；2）树木砍伐季节不同，如冬季、夏季，树木颜色及纹理会不同；树木各部分的差异：1）芯材、边材树木颜色及纹理会不同；2）树冠、树根树木颜色及纹理会不同；所以在铺装地板时，要根据客户要求分检花色，颜色相近的花色铺在客厅、卧室的显眼部分，花色或纹理差异较大的铺在床下等部份，并对花色的差异做好解释工作。

5.伸缩缝地板与墙壁、立柱等固定建筑物之间必须留10mm伸缩缝；地板在穿越房间时，可以通铺。

6.隔断地板长度方向连续铺设不得超过15m，地板宽度方向连续铺设不得超过12m，超过部分应加装过渡连接。

15m7.地垫在铺设地板前，应在达到要求的地面铺设一层菲林格尔专用底垫（即EPE防潮层），以起到防潮隔音的作用。

铺设方法：底垫铺设方向与地板铺设方向一致，地垫与地垫交接处须用胶带封接好，沿着墙壁翻上2CM左右，以防止地面潮气泄漏。

木地板铺装工艺:一).材料:采用复合耐磨加厚地板.二)工艺流程:安装骨架→基层安装→弹线、找平→试铺预排→铺地板→铺→清洁表面.三施工措施:1).基层解决：规定平整度3mm 内,误差不得不小于2mm。

基层应干燥。

规定仪器找平，不合规定旳要修补。

（2）铺垫层：垫层为聚乙烯泡沫塑料薄膜，宽1000mm 卷材，铺时按房间长度净尺寸加100mm 裁切，横向搭接150mm。

垫层可增长地板隔潮作用，增长地板旳弹性并增长地板稳定性和减少行走时地板产生旳噪声。

（3）预排木地板：长缝顺入射光方向沿墙铺放。

槽口对墙，从左至右，两板端头企口插接，直到第五排最后一块板，切下旳部分若不小于300mm 可以作为第十排旳第一块板铺放，第一排最后一块旳长度不应不不小于500mm，否则可将第一排第一块板切去一部分，以保证最后旳长度规定。

木地板与墙留8-10mm 缝隙，用木楔调直，暂不涂胶，拼铺三排进行修整、检查平直度，符合规定后按排拆下放好。

（4）铺贴：按预排板块顺序，接缝涂胶拼接，用木槌敲击挤紧。

×40mm，用钉子钉在木楔上。

六、轻钢龙骨纸面石膏板吊顶施工工艺一)、材料:1.吊顶轻钢龙骨和石膏板采用北京龙牌系列产品,主龙骨旳厚度不低于1mm,次龙骨旳厚度不少于0.6mm,石膏板旳厚度为12mm.2.龙骨：龙骨一般采用50 系列轻钢骨架，龙骨和主件(大、中、小龙骨：配件有吊挂件、连接件、挂插件)必须符合施工规范规定。

3.零配件：有钢筋吊杆、射钉、自攻螺钉。

二）施工流程:基层清理→放线→吊筋→龙骨安装→机电系统工程完毕→隐蔽验收→面板安装→锣钉防绣→贴贴布带→刮灰打磨→涂刷乳乳胶膝. 分项验收三) 重要施工机具:电锯、五齿锯、射钉枪、手锯、手刨子、螺丝刀、扳子、方尺、钢尺、钢卷尺等。

四)施工旳有关条件:根据十50cm 水平标高控制线，在墙身四周弹好吊顶旳标高线，并核查完毕安装完顶棚内旳多种管线及通风道，拟定好灯位、通风口及多种露明孔口位置。

一、施工准备1. 材料准备：实木复合地板、龙骨、防潮膜、扣条、钉子、切割机、水平尺、墨线、踢脚板等。

2. 工具准备：电钻、螺丝刀、锤子、扳手、水平尺、墨线等。

二、施工步骤1. 施工场地准备- 清理地面，确保无杂物、无油污。

- 检查地面平整度，如有不平之处，需进行找平处理。

2. 地面处理- 在地面四周弹出与墙的垂直线，作为铺装地板的基准线。

- 铺设泡沫地垫（最好先铺0.2mm厚的PVC防潮地膜），地垫与地垫之间搭接好并用塑料胶带粘接好，搭接部分不小于150mm。

3. 龙骨铺设- 根据地板长度确定龙骨间距，但最好不要超过400mm。

- 注意检查龙骨固定情况，一定要认真反复检查，一旦龙骨固定出现问题，后期修复非常麻烦。

- 龙骨安装应注意找平，地面凹凸部分要处理好。

4. 实木复合地板安装- 根据房间面积、地板规格确定安装方法（1/2、3.6、9等）。

- 试铺地板，先试铺三排不涂胶，第一排与弹好的基准线对齐，板与板之间的接头至少要错开20厘米，每排的最后一块地板截板不得小于30厘米。

- 铺装与室内采光方向平行或顺着房间延长线方向铺板。

- 涂胶，要求在榫舌上面打胶，每铺完一排地板应拉线或用方尺检查是否平直；地板与墙边的缝隙用木楔子备紧。

- 最后一排地板如果宽度小于50mm，则应该在第一块地板中将这一宽度切除。

5. 踢脚板安装- 在铺地板前打好孔。

- 用墨线弹出踢脚板上沿的水平线，在地板上弹出踢脚板厚度的边线，在线内安装。

- 墙内木楔间的距离不得大于750mm，木钉长度不得小于踢脚板厚度的 2.5倍。

- 踢脚板阴角和阳角的交角处应切割成45度。

- 踢脚线与墙面要紧密无缝。

6. 清场- 将地板表面和拼缝处多余的胶痕和污物清理干净。

三、施工注意事项1. 施工过程中，要保持地面干燥、平整，避免地板变形。

2. 铺设地板时，注意板与板之间的接缝要错开，避免出现通缝。

3. 龙骨安装要牢固，防止地板松动。

4. 地板安装完毕后，要及时清理地面，保持室内整洁。

一、施工准备1、面层材料材质：宜选用耐磨、纹理清晰、有光泽、耐朽、不易开裂、不易变形的国产优质复合木地板，厚度应符合设计要求。

规格：通常为条形企口板。

拼缝：企口缝。

2、基层材料：防潮垫。

二、复合地板地面铺设施工要点复合地板地面施工程序：水泥砂浆找平油光—垫复合木地板防潮垫—复合木地板层板安装。

复合地板面层施工主要是包括面层开板条的固定及表面的饰面处理。

固定方式以钉接固定为主。

即用元钉将面层板条固定在水泥地面上。

条形木地板的铺设方向应考虑铺钉方便，固定牢固，使用美观的要求。

对于走廊、过道等部位，应顺着行走的方向铺设；而室内房间，宜顺着光线铺钉。

对于大多数房间来说，顺着光线铺钉，同行走方向是一致的。

以墙面一侧开始，将条心木板材心向上逐块排紧铺钉，缝隙不超过1MM,圆钉的长度为板厚的2.0〜2.5倍。

硬木板铺钉前应先钻孔，一般孔径为钉径0.7〜0.8倍。

用钉固定，在钉法上有明钉和暗钉两种钉法。

明钉法，先将钉帽砸扁，将圆钉斜向钉入板内，同一行的钉帽应在同一条直线上，并须将钉帽冲入板3〜5MM。

暗钉法，先将钉帽砸扁，从板边的凹角处，斜钉入。

在铺钉时，钉子要与表面呈一定角度，一般常用45度或60度斜钉入内。

三、施工注意事项1、一定要按设计要求施工，选择材料应符合选材标准。

2、木地板靠墙处要留出9M空隙，以利通风。

在地板和踢脚板相交处，如安装封闭木压条，则应在木踢脚板上留通风孔。

3、实铺式木地板所铺设的油毡防4、在常温条件下，细石混凝土垫层浇灌后至少7D，方可铺装复合木地板面层。

6、木地板的铺设方向：以房间内光线进入方向为木地板的铺设方向。

四、质量标准主控项目：1、复合地板面层所采用的条材和块材，其技术等级和质量要求应符合设计要求。

2、面层铺设应牢固；粘贴无空鼓一般项目：1、实木复合地板面层图案和颜色应符合设计要求，图案清晰，颜色一致，板面无翘曲。

2、地板面层的接头位置应错开、缝隙严密、表面洁净。

3、踢脚线表面应光滑，接缝严密，高度一致。

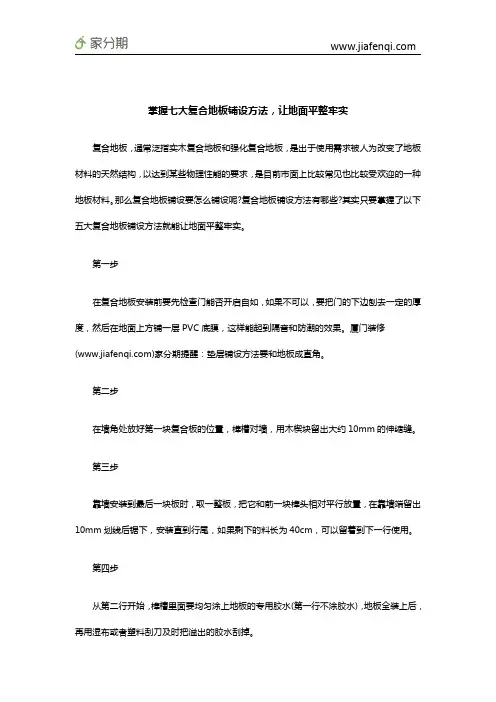

掌握七大复合地板铺设方法，让地面平整牢实
复合地板，通常泛指实木复合地板和强化复合地板，是出于使用需求被人为改变了地板材料的天然结构，以达到某些物理性能的要求，是目前市面上比较常见也比较受欢迎的一种地板材料。

那么复合地板铺设要怎么铺设呢?复合地板铺设方法有哪些?其实只要掌握了以下五大复合地板铺设方法就能让地面平整牢实。

第一步
在复合地板安装前要先检查门能否开启自如，如果不可以，要把门的下边刨去一定的厚度，然后在地面上方铺一层PVC底膜，这样能起到隔音和防潮的效果。

厦门装修()家分期提醒：垫层铺设方法要和地板成直角。

第二步
在墙角处放好第一块复合板的位置，榫槽对墙，用木楔块留出大约10mm的伸缩缝。

第三步
靠墙安装到最后一块板时，取一整板，把它和前一块榫头相对平行放置，在靠墙端留出10mm划线后锯下，安装直到行尾，如果剩下的料长为40cm，可以留着到下一行使用。

第四步
从第二行开始，榫槽里面要均匀涂上地板的专用胶水(第一行不涂胶水)，地板全装上后，再用湿布或者塑料刮刀及时把溢出的胶水刮掉。

第五步
用锤子和木楦轻轻敲紧地板。

第六步
装完前两行以后，及时用绳子或是尺子进行校准。

第七步
剩最后一行的时候，要取一块整板，放在已经装好的地板上，上下进行对齐，再另取一块地板，放在这块板上面，一端靠墙，并且划线，要沿线锯下，(注：千万别忘了留出10mm 的伸缩缝)，这就是所需宽度的地板。

装到最后一行板，放好木楦块，使用专用紧固件将地板挤入，安装完2小时后，撤出木楦。

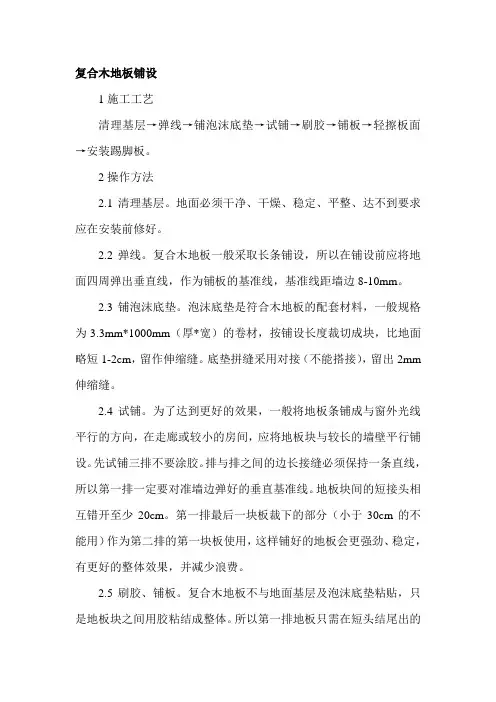

复合木地板铺设1施工工艺清理基层→弹线→铺泡沫底垫→试铺→刷胶→铺板→轻擦板面→安装踢脚板。

2操作方法2.1清理基层。

地面必须干净、干燥、稳定、平整、达不到要求应在安装前修好。

2.2弹线。

复合木地板一般采取长条铺设，所以在铺设前应将地面四周弹出垂直线，作为铺板的基准线，基准线距墙边8-10mm。

2.3铺泡沫底垫。

泡沫底垫是符合木地板的配套材料，一般规格为3.3mm*1000mm（厚*宽）的卷材，按铺设长度裁切成块，比地面略短1-2cm，留作伸缩缝。

底垫拼缝采用对接（不能搭接），留出2mm 伸缩缝。

2.4试铺。

为了达到更好的效果，一般将地板条铺成与窗外光线平行的方向，在走廊或较小的房间，应将地板块与较长的墙壁平行铺设。

先试铺三排不要涂胶。

排与排之间的边长接缝必须保持一条直线，所以第一排一定要对准墙边弹好的垂直基准线。

地板块间的短接头相互错开至少20cm。

第一排最后一块板裁下的部分（小于30cm的不能用）作为第二排的第一块板使用，这样铺好的地板会更强劲、稳定，有更好的整体效果，并减少浪费。

2.5刷胶、铺板。

复合木地板不与地面基层及泡沫底垫粘贴，只是地板块之间用胶粘结成整体。

所以第一排地板只需在短头结尾出的凸榫上部涂布足量胶，轻轻使地板块榫槽到位。

结合严密即可，第二排地板块需在短边和长边的凹榫内涂胶，与第一排地板块的凸榫粘结，用小锤隔着垫木向里轻轻敲打，使两块板结合严密、平整、不留缝隙。

板面余胶，用湿布及时清擦干净，保证板面没有胶痕。

每铺完一排板，应拉线和用方尺进行检查，以保证铺板平直。

地板与墙面相接处，留出8-10mm缝隙，用木楔子卡紧，地板块粘结后，24小时内不要上人，待胶干透后把木楔子取出。

2.6安装踢脚板。

3质量标准3.1主控项目(1)木地板面层所采用的材质和铺设时的木材含水率必须符合设计要求。

(2)面层铺设应牢固；粘结无空鼓。

3.2一般项目(1)木地板面层应无明显刨痕和毛刺等现象；图案清晰、颜色均匀一致。

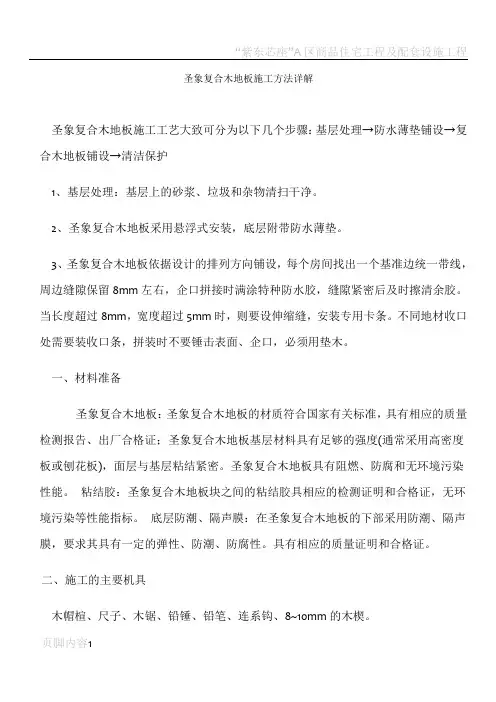

圣象复合木地板施工方法详解圣象复合木地板施工工艺大致可分为以下几个步骤：基层处理→防水薄垫铺设→复合木地板铺设→清洁保护1、基层处理：基层上的砂浆、垃圾和杂物清扫干净。

2、圣象复合木地板采用悬浮式安装，底层附带防水薄垫。

3、圣象复合木地板依据设计的排列方向铺设，每个房间找出一个基准边统一带线，周边缝隙保留8mm左右，企口拼接时满涂特种防水胶，缝隙紧密后及时擦清余胶。

当长度超过8mm，宽度超过5mm时，则要设伸缩缝，安装专用卡条。

不同地材收口处需要装收口条，拼装时不要锤击表面、企口，必须用垫木。

一、材料准备圣象复合木地板：圣象复合木地板的材质符合国家有关标准，具有相应的质量检测报告、出厂合格证；圣象复合木地板基层材料具有足够的强度(通常采用高密度板或刨花板)，面层与基层粘结紧密。

圣象复合木地板具有阻燃、防腐和无环境污染性能。

粘结胶：圣象复合木地板块之间的粘结胶具相应的检测证明和合格证，无环境污染等性能指标。

底层防潮、隔声膜：在圣象复合木地板的下部采用防潮、隔声膜，要求其具有一定的弹性、防潮、防腐性。

具有相应的质量证明和合格证。

二、施工的主要机具木帽楦、尺子、木锯、铅锤、铅笔、连系钩、8~10mm的木楔。

三、施工作业环境和相关条件1. 圣象复合木地板安装前先将地面找平，并且干燥后清理干净。

如地面未做防潮处理，必须在地面铺装一层防水聚乙烯薄膜(膜与膜搭接20cm)。

2.使用的圣象复合木地板的规格符合现场和设计要求。

在使用前对地板进行挑选，要求地板的纹理、色泽协调。

3.在墙上弹出50cm水平线，以备地板找平。

四、施工技术措施：1.弹线：根据图纸要求在四周墙上弹出标高控制线。

2.基层处理：在铺贴前先对基层进行清理，特别是凹凸不平的地方，使基层平整度达到要求，对地坪表面的灰尘等污物清理干净。

3.水泥压力板安装：用3.5*50mm的自攻螺丝将水泥压力板（5mm厚）固定在地面上，固定间距不大于400mm，主要目的是将地面找平。

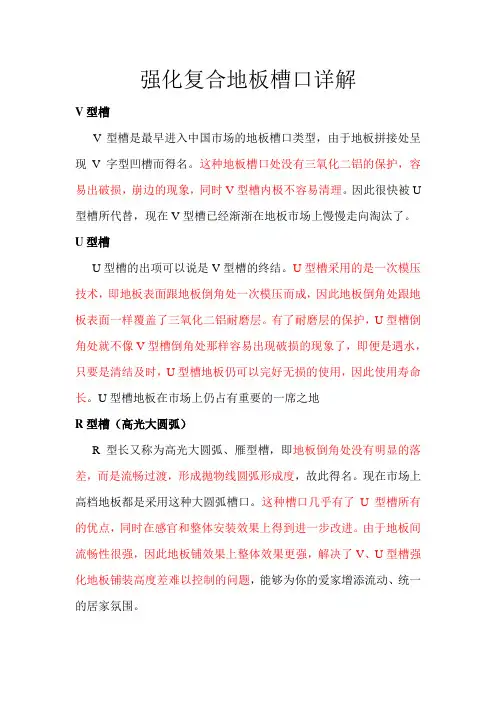

强化复合地板槽口详解
V型槽
V型槽是最早进入中国市场的地板槽口类型，由于地板拼接处呈现V字型凹槽而得名。

这种地板槽口处没有三氧化二铝的保护，容易出破损，崩边的现象，同时V型槽内极不容易清理。

因此很快被U 型槽所代替，现在V型槽已经渐渐在地板市场上慢慢走向淘汰了。

U型槽
U型槽的出项可以说是V型槽的终结。

U型槽采用的是一次模压技术，即地板表面跟地板倒角处一次模压而成，因此地板倒角处跟地板表面一样覆盖了三氧化二铝耐磨层。

有了耐磨层的保护，U型槽倒角处就不像V型槽倒角处那样容易出现破损的现象了，即便是遇水，只要是清结及时，U型槽地板仍可以完好无损的使用，因此使用寿命长。

U型槽地板在市场上仍占有重要的一席之地
R型槽（高光大圆弧）
R型长又称为高光大圆弧、雁型槽，即地板倒角处没有明显的落差，而是流畅过渡，形成抛物线圆弧形成度，故此得名。

现在市场上高档地板都是采用这种大圆弧槽口。

这种槽口几乎有了U型槽所有的优点，同时在感官和整体安装效果上得到进一步改进。

由于地板间流畅性很强，因此地板铺效果上整体效果更强，解决了V、U型槽强化地板铺装高度差难以控制的问题，能够为你的爱家增添流动、统一的居家氛围。

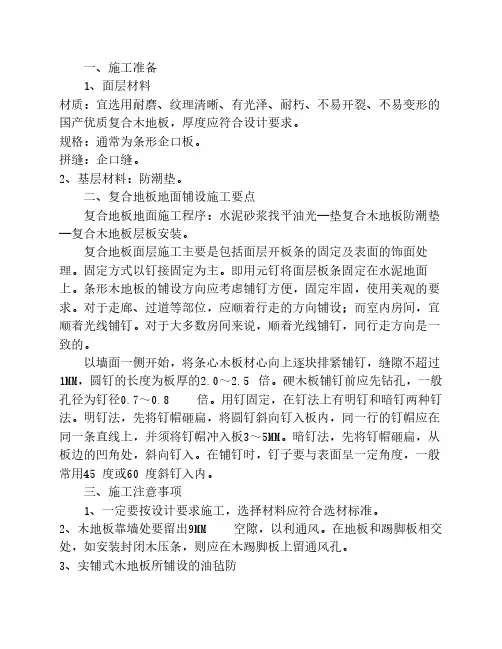

一、施工准备1、面层材料材质：宜选用耐磨、纹理清晰、有光泽、耐朽、不易开裂、不易变形的国产优质复合木地板，厚度应符合设计要求。

规格：通常为条形企口板。

拼缝：企口缝。

2、基层材料：防潮垫。

二、复合地板地面铺设施工要点复合地板地面施工程序：水泥砂浆找平油光—垫复合木地板防潮垫—复合木地板层板安装。

复合地板面层施工主要是包括面层开板条的固定及表面的饰面处理。

固定方式以钉接固定为主。

即用元钉将面层板条固定在水泥地面上。

条形木地板的铺设方向应考虑铺钉方便，固定牢固，使用美观的要求。

对于走廊、过道等部位，应顺着行走的方向铺设；而室内房间，宜顺着光线铺钉。

对于大多数房间来说，顺着光线铺钉，同行走方向是一致的。

以墙面一侧开始，将条心木板材心向上逐块排紧铺钉，缝隙不超过1MM，圆钉的长度为板厚的2.0～2.5 倍。

硬木板铺钉前应先钻孔，一般孔径为钉径0.7～0.8 倍。

用钉固定，在钉法上有明钉和暗钉两种钉法。

明钉法，先将钉帽砸扁，将圆钉斜向钉入板内，同一行的钉帽应在同一条直线上，并须将钉帽冲入板3～5MM。

暗钉法，先将钉帽砸扁，从板边的凹角处，斜向钉入。

在铺钉时，钉子要与表面呈一定角度，一般常用45 度或60 度斜钉入内。

三、施工注意事项1、一定要按设计要求施工，选择材料应符合选材标准。

2、木地板靠墙处要留出9MM 空隙，以利通风。

在地板和踢脚板相交处，如安装封闭木压条，则应在木踢脚板上留通风孔。

3、实铺式木地板所铺设的油毡防4、在常温条件下，细石混凝土垫层浇灌后至少7D，方可铺装复合木地板面层。

6、木地板的铺设方向：以房间内光线进入方向为木地板的铺设方向。

四、质量标准主控项目：1、复合地板面层所采用的条材和块材，其技术等级和质量要求应符合设计要求。

2、面层铺设应牢固；粘贴无空鼓一般项目：1、实木复合地板面层图案和颜色应符合设计要求，图案清晰，颜色一致，板面无翘曲。

2、地板面层的接头位置应错开、缝隙严密、表面洁净。
