外墙干挂板材施工技术交底记录

外墙干挂石材技术交
底记录
005
工程名称德州澳德乐MALL外装饰工
程
施工单位
天津中建六局装饰工
程有限公司
交底部位工序名称
交底提要：外墙干挂石材的相关材料、机具准备、质量要求及施工工艺。

内。

3、按设计要求在墙面上弹出控制网，由中心向两边弹放。

应弹出每块板的位置线和每个挂件的具体位置。

4、石材钻孔或切槽，为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。

5、按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力板手检测连接螺母的旋紧力度，使之达到设计的要求。

6、安装连接件：干挂石材一般采用不锈钢连接件。

注意调节挂件一定要安装牢固。

7、石材开槽：安装石材前用匀石机在石材的侧面开槽，开槽深度依照挂件的尺寸进行，一般要求不小于1cm并且在板材后侧边中心，为了保证开槽不崩边，开槽距边缘距离为1／4边长且不小于50mm，并将槽内的石灰清理干净以保证灌胶粘结牢固。

8、石材安装：石材安装是从底层开始，吊好垂直线，然后依次向上安装。

必须对石材的材质、颜色、纹路、加工尺寸进行检查，按照的石材编号将石材轻放在T 型挂件上，按线就位后调整准确位置，并立即清孔，槽内注入胶，要求锚固胶保证有4～8小时的凝固时间，以避免过早凝固而脆裂，过慢凝固而松动，。

外墙干挂石材交底提要：外墙干挂石材的相关材料、机具准备、质量要求及施工工艺。

一、材料准备石材、不锈钢挂件(膨胀螺栓、直角连接板和锚固件连接板等)、环氧树脂、橡胶条、硅胶等。

二、机具准备主要有冲击钻、手枪钻、匀石机、磨光机、活动扳手、水平尺、铝合金靠尺、白线、钢卷尺、铁锤、笤帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、灰盆、钳子等。

三、作业条件1、结构经验收合格，水电、通风、设备安装等应提前完成，并准备好加工石材的场地、水电源等前提条件已具备。

2、外门窗已安装完毕，安装质量符合要求。

2、石材的质量、规格、品种、数量、外观等符合要求。

3、搭设脚手架处理结构基层，并做好隐预检记录。

四、施工工艺1、工艺流程基层处理饰面位置放线，石材钻孔或开槽安装挂件膨胀螺栓安装挂件安装饰面石材复核并调校饰面石材位置用环氧树脂填实石材上的连接孔、槽用橡胶条或泡沫条填塞拼接缝并打封缝硅胶饰面清理。

2、基层混凝土墙面处理混凝土墙面平罄度误差过大的地方应进行剔凿处理，平整度应控制在4mm／2m以内。

3、按设计要求在墙面上弹出控制网，由中心向两边弹放。

应弹出每块板的位置线和每个挂件的具体位置。

4、石材钻孔或切槽，为保证所开孔、槽的准确度和减少石材破损，应使用专门的机架，以固定板材和钻机等。

5、按照放线的位置在墙面上打出膨胀螺栓的孔位，孔深以略大于膨胀螺栓套管的长度为宜。

埋设膨胀螺栓并予以紧固，最后用测力板手检测连接螺母的旋紧力度，使之达到设计的要求。

6、安装连接件：干挂石材一般采用不锈钢连接件。

注意调节挂件一定要安装牢固。

7、石材开槽：安装石材前用匀石机在石材的侧面开槽，开槽深度依照挂件的尺寸进行，一般要求不小于1cm并且在板材后侧边中心，为了保证开槽不崩边，开槽距边缘距离为1／4边长且不小于50mm，并将槽内的石灰清理干净以保证灌胶粘结牢固。

8、石材安装：石材安装是从底层开始，吊好垂直线，然后依次向上安装。

必须对石材的材质、颜色、纹路、加工尺寸进行检查，按照的石材编号将石材轻放在T型挂件上，按线就位后调整准确位置，并立即清孔，槽内注入胶，要求锚固胶保证有4—8小时的凝固时间，以避免过早凝固而脆裂，过慢凝固而松动，板材垂直度、平整度、拉线校正后扳紧螺栓。

工程交底提要施工准备、材料准备、操作工艺、质量标准、成品保护、文明施工交底内容：
3.2工地收货：收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。

还要注意石材堆放场地要夯实，应垫10cm*10cm通长方木，让其高出地面10cm，方木上订上橡胶条，让石材按75o立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一块和倾斜。

3.3石材准备：首先用比色法对石材的颜色进行挑选分类；安装在同一面的石材颜色应一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔。

为保证位置准确垂直，要订一个定型石板托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为20mm,孔径为5mm,钻头为
4.5mm。

随后在石材背面刷不饱和树脂胶，采用一布二胶的作法，布为无碱、无捻24目的玻璃丝布，石材在刷头遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清理干净，如锯锈、铁沫子，用钢丝刷、粗砂纸将其除掉再刷头遍胶，胶要随用随配，防止固化后造成浪费。

要注意边角地方一定要刷好，特别是打孔的部位是个薄弱区域，必须刷到，布要铺满，刷完头遍胶，在铺贴玻璃纤维网格布时要从一边一遍一遍用
1、本表由施工单位填写，交底单位与接受单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

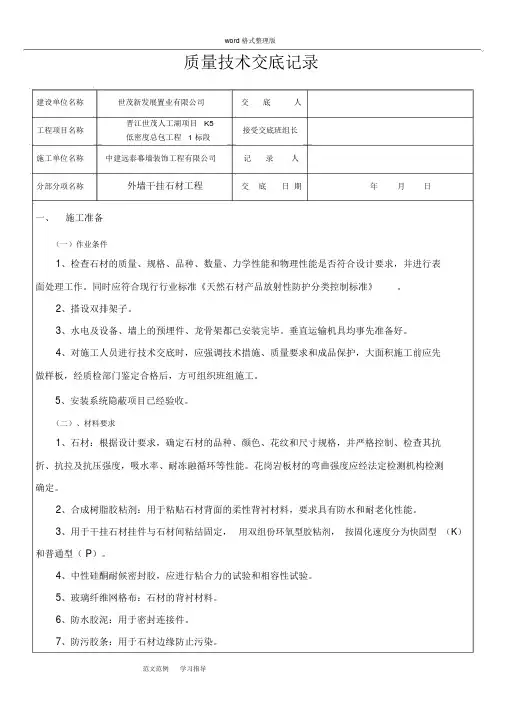

word 格式整理版质量技术交底记录建设单位名称世茂新发展置业有限公司交底人工程项目名称晋江世茂人工湖项目 K5接受交底班组长低密度总包工程 1 标段施工单位名称中建远泰幕墙装饰工程有限公司记录人分部分项名称外墙干挂石材工程交底日期年月日一、施工准备（一）作业条件1、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。

同时应符合现行行业标准《天然石材产品放射性防护分类控制标准》。

2、搭设双排架子。

3、水电及设备、墙上的预埋件、龙骨架都已安装完毕。

垂直运输机具均事先准备好。

4、对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。

5、安装系统隐蔽项目已经验收。

（二）、材料要求1、石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。

花岗岩板材的弯曲强度应经法定检测机构检测确定。

2、合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。

3、用于干挂石材挂件与石材间粘结固定，用双组份环氧型胶粘剂，按固化速度分为快固型（K）和普通型（ P）。

4、中性硅酮耐候密封胶，应进行粘合力的试验和相容性试验。

5、玻璃纤维网格布：石材的背衬材料。

6、防水胶泥：用于密封连接件。

7、防污胶条：用于石材边缘防止污染。

word 格式整理版8、嵌缝膏：用于嵌填石材接缝。

9、罩面涂料：用于大理石表面防风化、防污染。

10、不锈钢紧固件、连接件应按同一种类构件的5%进行抽样检查，且每种构件不少于 5 件。

11、膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合材料质量要求。

天然大理石板材规格尺寸允许偏差(mm)部位优等品一等品合格品000长、宽度-1.0-1.0-1.5≤ 15± 0.5± 0.8± 1.0厚度>15+0.5+1.0± 2.0 -1.5-2.0天然大理石板材平面度允许极限公差(mm)允许极限公差值板材长度范围优等品一等品合格品≤ 4000.200.300.50 >400~<8000.500.600.80≥ 800~<10000.700.80 1.00≥ 10000.80 1.00 1.20天然大理石板材角度允许极限公差(mm)允许极限公差值板材长度范围优等品一等品合格品>4000.500.600.80天然大理石石材外观质量(mm)缺陷名称优等品一等品合格品翘曲裂纹砂眼有，但不影响使用凹陷不允许不明显色斑污点正面棱缺陷≤8，≤3 1 处正面角缺陷≤3，≤3 1 处天然大理石板材物理性能(mm)化学主要成分含量， %镜面光泽度，光泽单位氧化钙氧化镁二氧化钙灼烧减量优等品一等品合格品40~560~50~1530~45908070 25~3515~250~1535~4525~3515~2510~2525~35807060 34~3715~180~142~451~544~5032~3810~20605010天然花岗岩板材规格尺寸允许偏差(mm)分类细面和镜面板材粗面板材等级优等品一等品合格品优等品一等品合格品00000长、宽度-1.0-1.5-1.0-2.0-3.0±1.0—厚± 0.5+1.0-2.0度± 1.0± 2.0+2.0+1.0+2.0+2.0-3.0-2.0-3.0-4.0天然花岗岩板材平面度允许极限公差(mm)细面和镜面板材粗面板材板材长度范围优等品一等品合格品优等品一等品合格品≤ 4000.200.400.600.80 1.00 1.20 >400~<10000.500.700.90 1.50 2.00 2.20≥ 10000.80 1.00 1.20 2.00 2.50 2.80天然花岗岩板材角度允许极限公差(mm)细面和镜面板材粗面板材板材长度范围优等品一等品合格品优等品一等品合格品≤ 4000.400.600.800.600.80 1.00>400 1.00 1.00 1.20天然花岗石板材外观质量(mm)名称规定内容优等品一等品合格品长度不超过 10mm （长度小于 5mm 不计），周边缺棱不允许每米长（个）面积不超过 5mm× 2mm（面积小于2mm× 2mm缺角不计），每块板（个）121/10 （长度小长度不超过两端顺延至板边总长度的裂纹于 20mm 的不计）每块板（个）面积不超过 20mm× 30mm（面积小于色斑15mm× 15mm不计）每块板（个）长度不超过两端顺延至板边总长度的1/10 （长度小色线23于 40mm的不计）每块板（条）出现，但不影响坑窝粗面板材的正面出现坑窝不明显12、物理性能a）镜面光泽度。

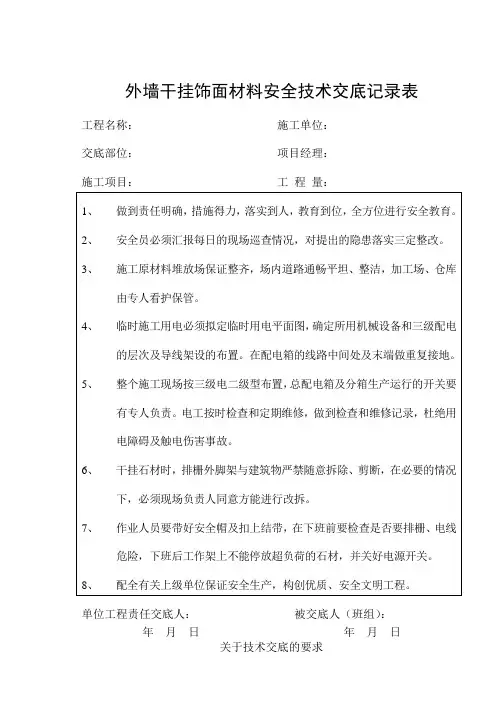

外墙干挂饰面材料安全技术交底记录表工程名称：施工单位：交底部位：项目经理：施工项目：工程量：单位工程责任交底人：被交底人（班组）：年月日年月日关于技术交底的要求1.技术交底的目的是使施工人员明确工程概况、合同文件、设计意图及设计中采用的新技术、新工艺、新材料；明确工程的各项技术要求、质量验收标准、工艺标准、各结构物的详细尺寸和标高、材料规格和数量等，确保施工过程满足质量、技术、工艺要求，安全顺利的完成施工任务。

2.技术交底分为会议交底、书面交底和岗位技术交底三种形式。

3.施工方案交底应采用会议交底，由项目总工主持，项目部有关人员、施工队长及施工队技术人员等参加。

主要对施工组织设计或施工方案及施工方案中的重点细节作专题介绍和详细说明，提出具体实施办法和要求，对施工质量控制与技术安全保证措施作详细交底。

参加会议人员对技术交底不明确或实施困难的问题（包括施工场地、施工机械、施工进度安排、施工部署、施工流水段划分、劳动力安排、施工工艺等）应及时提出，会议对提出的问题应逐一解答，并落实安排。

4.施工工艺的技术交底应采用书面交底，项目部或施工队向工班就分项工程或工序进行技术交底，应根据该项工程的施工组织设计或施工方案、上级的技术交底内容，按照设计文件、施工及验收规范等的有关要求，结合本工程的具体情况，按分项工程和工序，向施工班组进行详细的书面技术交底。

交底、接受交底双方均要在交底记录上签字。

班组长在接受技术交底后，应组织全班组成员认真学习与讨论，明确工艺流程和施工操作要点、工序交接要求、质量标准、技术措施、成品保护方法、质量通病预防方法及安全注意事项，然后根据施工进度要求、作业班组劳动力和技术水平高低进行分工，明确责任和协作关系。

5.施工技术交底应符合下列要求：1)、应符合设计图设计（或变更图设计）中的各项技术要求，特别是当设计图中的技术要求和技术标准高于施工及验收规范的相应要求时，应作更为详细的交底和说明；2）应符合体现上一级技术交底的意图和具体要求。

技术交底记录
工程名称施工单位
交底部位施工图版本
工艺名称墙面石材干挂工艺标准交底日期
【工艺流程】
材料进场验收→弹线→固定片安装→竖向龙骨安装→石材干挂→石材勾缝→清理墙面→抛光上蜡【CAD节点做法】.【三维节点做法】
【墙面石材干挂现场图片】
【工艺要点】
1、根据设计图纸及材料样板对石材的材质、厚度、颜色、纹理、尺寸等进行严控，禁止使用断裂石材；
2、根据受力情况及石材排版进行龙骨焊接，焊接必须满焊；焊渣清理完成后做防锈处理；
3、安装石材前用云石机在石材的侧面开槽，一般要求不小于1cm并且在板材后侧边中心，为了保证开槽不崩边，开槽距边缘距离为1/4边长且不小于50mm，并将槽内的石粉清理干净，以保证灌胶粘结牢固；
4、石材固定可先用云石胶固定，再用AB胶加固，禁止仅用云石胶施工；
5、采用背栓安装方式的石材，在出厂前做好预埋件
技术负责人交底人接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。

1 / 1。

外墙干挂安全技术交底1. 引言本文档旨在交底外墙干挂安全技术，确保施工人员了解并遵守相关安全规定，以确保工程施工质量和人员安全。

外墙干挂是一种常用的建筑外墙装饰和保温方式，安全施工是保证建筑质量和使用安全的重要环节。

本文将介绍外墙干挂施工前的准备工作、施工过程中的注意事项以及施工后的安全措施。

2. 外墙干挂施工前的准备工作2.1 工程前期准备在进行外墙干挂施工前，需要进行以下准备工作：•确定施工区域：根据建筑设计图纸，确定外墙干挂施工的区域，并进行标注。

•清理施工区域：清理施工区域内的杂物，并做好周边环境的保护工作，确保施工区域清洁和安全。

•确定施工材料：根据设计方案，确定所需的干挂材料，并进行采购和验收。

2.2 安全考虑在进行外墙干挂施工前，需要考虑以下安全因素：•外墙干挂材料的选用：选择符合国家标准的安全、环保的干挂材料，避免使用含有有害物质的材料。

•施工工具的选择和使用：选择符合标准的安全施工工具，并确保施工人员了解正确的使用方法。

•安全防护措施：施工现场应设置警示标识，并根据工程需要配备相应的安全防护设施，如安全帽、安全带等。

3. 外墙干挂施工过程中的注意事项3.1 施工前的准备工作在进行外墙干挂施工时，需要做好以下准备工作：•检查施工材料：施工前对所采购的干挂材料进行检查，确保质量合格。

•根据设计方案进行布板：根据设计方案和施工要求，在施工区域进行合理的干挂板布局。

•钢龙骨安装：根据设计要求，安装钢板或铝合金龙骨，并确保龙骨的水平和垂直度。

•确定干挂板安装位置：根据施工要求，确定干挂板的安装位置，并标出。

3.2 干挂板的安装在进行干挂板的安装过程中，需要注意以下事项：•干挂板的固定：使用专用的干挂板固定设备进行固定，确保干挂板与龙骨之间的连接牢固可靠。

•干挂板的水平和垂直度：在安装过程中，使用水平仪和垂直仪确保干挂板的水平和垂直度符合要求。

•确保安全施工：施工人员需要佩戴安全帽，并使用安全绳等防护设备，确保施工安全。

技术交底记录一、工程概况工程名称：宝丰中强未名府大门及商业外墙干挂石材工程工程地点：宝丰县山河路北段工程规模：本工程干挂石材施工范围为1#、2#、3#、5#商业外墙及南大门外墙干挂石材。

二、施工准备（1）认真组织提前进入施工现场。

（2）根据设计及有关资料提出材料计划及机具计划。

（3）认真学习和熟识国家验收规范工艺标准。

（4）制定安全生产及防火规章制度，并进行入场前的安全教育工作。

（5）编制施工进度计划，做好劳动力安排。

（6）根据图纸其及甲方要求，做好施工技术交底工作。

（7）各种小型电动工具的电源接通，做到安全可靠。

（8）设计方案确定后，绘制详细施工，加工图纸，内容包括：完整、详细结合结构完成现状的立面图和平面图；所有单块及拼接石材加工大样图；典型节点图，锚固件，支撑装置、嵌缝、锚固大样。

（9）提供结构验收手续，细查现场影响石材干挂的部位，原因，提出整改要求及措施，确定并提出完成时间，以确保石材安装进入正常工期。

（10）提供的脚手架是否符合石材安装要求进行考察验收，干挂石材脚手架满足JGJ80-91国家标准的安全技术规范，对不能满足安装使用要求的脚手架，符合规定的修正加固方案，限定满足施工作用的时间。

（11）对符合设计要求的角钢型材，拟定货计划，不锈钢挂件以及镀锌胀管螺栓，依据图纸落实加工，确定第一批现场时间，石材，嵌缝材料落实有序供应的现场时间。

（12）对现场石材及其材料存放地点进行安排，对现场切割、磨边、钻空机进（1）焊条采用E42（2）电焊操作工需持正上岗，作业时要备灭火器、水桶等防火措施，并指定专人看火。

（3）熟悉图纸做好技术交底。

（4）电焊工在操作过程中，焊缝长度不得小于焊接点周长一半，焊缝厚度H=5mm,焊缝宽度要均匀一致，不得有夹磴等现象，焊接焊好后，表面焊磴要清理干净，并补刷防腐漆二遍。

6.2.3石材安装（1）为了达到外立面的整体效果，要求板材加工精度比较高，石材板的安装，要精心挑选板材的色差，要求板的误差移到分缝之内。
