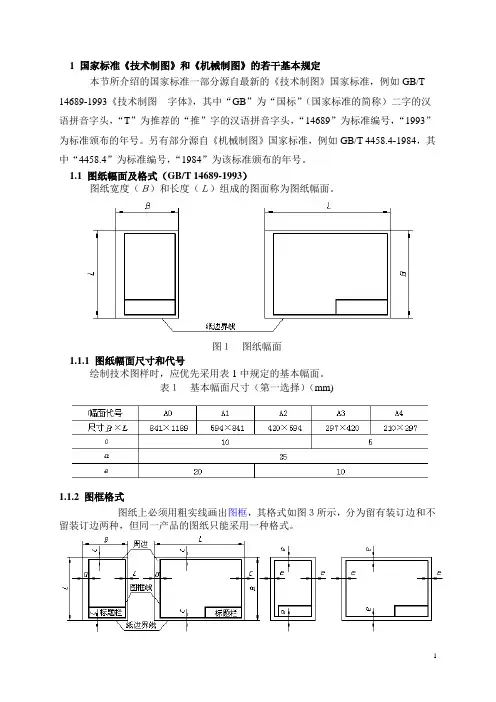

1 国家标准《技术制图》和《机械制图》的若干基本规定本节所介绍的国家标准一部分源自最新的《技术制图》国家标准，例如GB/T 14689-1993《技术制图字体》，其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
1.1 图纸幅面及格式（GB/T 14689-1993）图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
图１图纸幅面1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用表1中规定的基本幅面。
表１基本幅面尺寸（第一选择）（mm)1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(a) (b) （c) (d)图3图框格式(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图4所示。
标题栏的位置应位于图纸的右下角，如图3所示。
图4标题栏的格式及尺寸(2) 标题栏的长边置于水平方向并与图纸的长边平行时，构成X型图纸，如图3中的(b)、(d)。
若标题栏的长边与图纸的长边垂直时，则构成Y型图纸，如图3中的(a)、(c),在此情况下看图的方向与标题栏的方向一致。
制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。
国家标准简称“国标”，其代号为“GB”。
例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。
1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。
基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。
2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。
无论图样是否装订，图框线都必须用粗实线画出。
图纸可横放或竖放，其格式分为不留装订边和留装订边两种。
同一产品的图样只能采用同一种格式。
为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。
对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。
3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。
明细栏是装配图中才有的，需自己绘制。
GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。
看图的方向与标题栏方向一致。
（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
