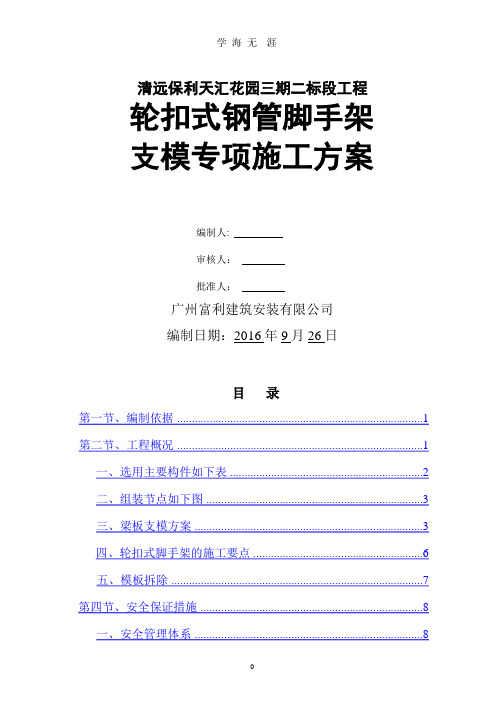

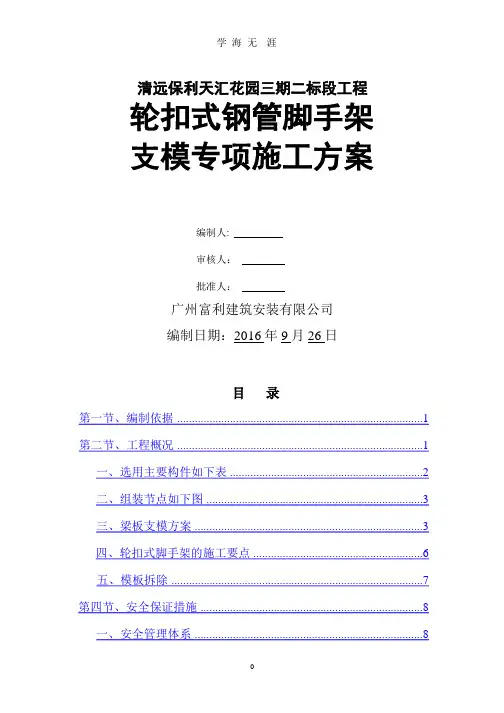

保利天汇花园三期二标段工程轮扣式钢管脚手架支模专项施工方案编制人:审核人：批准人：富利建筑安装编制日期：2016年9月26日目录第一节、编制依据 (2)第二节、工程概况 (2)一、选用主要构件如下表 (3)二、组装节点如下图 (4)三、梁板支模方案 (4)四、轮扣式脚手架的施工要点 (7)五、模板拆除 (8)第四节、安全保证措施 (9)一、安全管理体系 (9)二、安全监控监测 (11)第五节、应急预案 (13)第六节、文明施工措施 (22)第七节、计算书及相关附图 (22)板模板（盘扣式）计算书梁模板（盘扣式）计算书轮扣式钢管脚手架支模施工方案第一节、编制依据1）《建筑施工安全检查标准》JGJ59-2011。
2）《建筑结构荷载规》（GB50009-2006）；3）《建筑施工扣件式钢管脚手架安全技术规》JGJ130－2011。
4) 《建设工程项目管理规》。
5)《建筑施工模板安全技术规》JGJ162-2008；7) 《施工现场临时用电安全技术规》（JGJ46-2005）；8）《建筑施工承插式扣件钢管支架安全技术规程》JGJ231-20109) 本工程施工图纸和本工程施工组织设计等；品茗施工计算软件。
第二节、工程概况2.1、工程概况保利天汇花园三期项目位于市清城区凤城大桥北段东侧，本标段为29层商住楼2栋、30层商住楼1栋、30层商住楼1栋、34层商住楼1栋一层地下室。
工程总地上建筑面积约116793.34m2，住宅地上面积约为92029.34m²，地下面积约24694m²。
住宅楼层数为29F/30F/30F/30F/34 F，商业为1F。
责人工程师2.2 建筑概况保利天汇花园三期第二标段工程建筑面积为92029.34m²，地下面积约24694m²，共5栋塔楼，其中11#、12#楼为30层，最高层为7.95m，标准层为3.15m。
现11#和12#栋标准层选用轮扣式钢管脚手架支模方案，立杆基础为钢筋砼楼面。
标准层板厚为100-180mm，梁截面尺寸最大为200*1000；梁净跨最大位6.05m，截面尺寸200*550。
第三节、施工方法一、选用主要构件如下表二、组装节点如下图三、梁板支模方案板支模架纵横间距900*900，顶托上主梁Ф48×3.0钢管，小梁木枋100*50；梁两侧立杆间距900mm，沿梁轴线方向间距900mm，顶托上主梁2根Ф48×3.0钢管，每纵距附加梁底支撑主梁根数1根，梁底小梁木枋3根100*50；梁侧模如图所示。
模板厚均为15mm夹板。
梁板支模图梁底支撑主梁梁板模板支撑体系示意图：支模架的斜杆和剪刀撑设置：支架架体四周外立面向的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应要架体部区域每隔5跨由底至顶纵横向均设置竖向斜杆如左图，或采用扣件钢管搭设的剪刀撑如右图。
异形不符合模数的地方，Ф48×3.0钢管实足立杆数量，用钢管扣与轮扣式脚手架连接。
四、轮扣式脚手架的施工要点1、前期做好支撑体系的放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。
2、轮扣式脚手架宜使用同一标高的梁板底板的标高围。
3、竖向步距不得超过1.2m，顶托竖向连接点的上下端必须搭设横杆。
4、每搭完一步支模架后，应及时校正水平步距，立杆的纵横距，立杆的垂直偏差和水平杆的水平偏差。
立杆的垂直偏差不应大于模板支架总高度的1/500，且不大于50mm。
5、在多层楼面板上连续设置模板支架时，应保证上下层支架立杆在同一轴线上。
五、模板拆除1、模板拆除均要以同条件混凝土试块的抗压强度报告为依据，填写拆模申请单，由监理签字后方可生效执行。
2、拆模时间规定：侧模拆除时，砼强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。
板及梁底模板拆除时混凝土强度必须符合下表规定。
各部位构件拆模时所需混凝土强度：3、模板拆除顺序与安装顺序相反，先支后拆，后支先拆，先拆非承重模板，后拆承重模板，先拆纵墙模板后拆横墙模板，先拆外墙模板，再拆墙模板。
拆顶板模板时从房间一端开始，防止坠落人或物造成安全事故。
顶板模板拆除时注意保护顶板模板，不能硬撬模板接缝处，以防损坏模板。
拆除的模板、龙骨及架料要码放整齐，并注意不要集中堆放。
拆掉的钉子要回收利用，在作业面清理干净，以防扎脚伤人。
4、拆除4m高度以上梁、柱、墙模板时，应搭设脚手架或操作平台，设防护栏杆。
拆除时逐块拆卸，不得成片松动、撬落或拉到。
5、拆除平台、楼板的底模时，应设临时支撑，防止大片模板坠落。
拆立柱时，操作人员应站在待拆围以外安全地区拉拆，防止模板突然全部掉落伤人。
6、严禁站在悬臂结构上面敲拆底模。
严禁在同一垂直平面上操作。
7、模板拆除时，不应对楼层形成冲击荷载。
拆除的模板和支架宜分散堆放并及时清运。
8、严格控制模板及支架拆除的顺序。
第四节、安全保证措施一、安全管理体系1、成立安全生产领导小组组长（项目经理）：慎飞副组长（技术负责人）：肖华成员：（施工员）梁锋栩、赖景培（专业安全员）王传高施工班组长：（木工）蔡章应、廷华（钢筋工）典桂、（架子工）莫毅洪2、安全技术管理措施（1）模板支架搭拆人员必须是经过按国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核合格的专业架子工，并持证上岗。
（2）模板支撑体系搭拆时操作人员必须配备并正确使用安全帽、安全带、防滑鞋。
安全帽和安全带要定期检查，不合格者弃用。
（3）钢管和扣件进场必须有出厂合格证或当年检验报告，安装前对所用部件进行全面认真检查，不符合要求者严禁应用在工程中。
（4）模板体系搭拆前，均由工地技术负责人以书面形式向作业班组进行施工操作的安全技术交底，作业班组对照书面交底进行上、下班的自检和互检。
未经技术负责人批准，不得擅自对模板体系进行拆除。
（5）施工过程中的检查项目应符合下列要求：1）垫木和底座应满足前述材料要求。
2）底座位置正确，顶托螺杆伸出长度控制在200mm以。
3）立杆的规格尺寸和垂直度应符合前述要求，不得出现偏心荷载。
4）扫地杆、水平拉杆、剪刀撑等的设置应符合本模板设计要求，固定安装可靠。
5）杆件的设置和连接，拉结件、支撑、门洞桁架等的构造是否符合要求；（6）搭拆模板体系，根据周围情况搭设脚手架，在水平方向设置安全网软防护及木板硬防护。
交通要道的地方，设警示牌，派专人看管。
（7）多人共同操作时，必须密切配合、协调一致、互相呼应。
传递模板、工具应用运输工具升降，不得乱扔。
严禁拆下的模板自由坠落于地面，防止整块模板掉下伤人。
（8）临时用电线路的架设及模板支架防触电措施等，严格按《施工现场临时用电安全技术规》(JGJ46-2005)的有关规定执行。
（9）支模过程中如遇停歇，应将已就位模板或支架连接稳固，不得浮搁或悬空。
拆模中遇停歇时，应将已松扣或已拆松的模板、支架等拆下运走，防止构件坠落或作业人员扶空坠落伤人。
（10）模板施工中设专人负责安全检查，发现问题及时报告现场负责人及技术部门处理。
（11）当遇大雾、沙尘、大雪或6级以上大风等恶劣天气时，应停止露天高处作业。
5级及以上风力时，停止高空吊运作业。
雪停止后，及时清除模板和地面上的积水和冰雪，防止滑跌。
（12）木料应堆放在下风向，离火源不得小于30m，且料场四周应设置灭火器材；在支架上进行焊接作业时，必须有防火措施和专人看守。
二、安全监控监测（一）搭设阶段支架的安全检查与维护，应按JGJ130－2011的下列规定进行。
（1）杆件的设置和连接，拉结件、支撑、门洞桁架等的构造是否符合要求；（2）地基是否积水，底座是否松动，立杆是否悬空；（3）扣件螺栓是否松动；（4）安全防护措施是否符合要求；（5）是否超载。
（6）安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查，抽样方法应按随机分布原则进行。
抽样检查数目与质量判定标准，应按表四的规定确定。
不合格的必须重新拧紧，直至合格为止。
（7）支撑过程中如需暂停，应将支撑柱头板钉牢，拆模间歇时，将活动的模板支撑拆走，防止扶空、踏空而坠落。
（二）使用阶段1、在模板支架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵横向扫地杆、拉结件。
2、在支架上进行焊接作业时，必须有防火措施和专人看守。
3、临时用电线路的架设及模板支架接地、避雷措施等，应按《施工现场临时用电安全技术规》(JGJ46-2005)的有关规定执行。
4、不得在支架系统基础及其临近处进行挖掘作业，否则应采取安全措施。
5、支架系统临街搭设时，外侧应有防止坠物伤人的防护措施。
6、本支架在设计中采用的施工荷载为1KN/m2，严格控制实际施工荷载不超过设计荷载，钢筋等材料不能在支架上方堆放。
7、浇筑混凝土时，施工围外设专人用水准仪检测模板支撑系统是否有较大变形，并由安全员观察架子是否有异常，发现问题立即停止浇筑，迅速撤离施工人员，组织加固处理。
8、从开始浇筑混凝土到最后浇筑的混凝土达到1.2Mpa以前的时段，任何人不得进入支架进行观测、维修、调整和加固工作。
9、监测点布设：每隔10~15m间距各布设1个监测剖面。
每个监测剖面应布置不少于2个支架水平位移和变形监测点、3个支架沉降观测点。
监测仪器精度应满足现场监测要求，并设变形监测报警值。
10|监测频率：在浇筑砼过程中应实施实时监测，一般监测频率不宜超过20~30分钟一次；在砼初凝前后及砼终凝前后也应实施实时监测。
监测时间可根据现场实际情况进行调整。
监测时间应控制在高支模使用时间至混凝土达到设计强度的85%以上。
（三）拆除阶段1、搭拆支架时，地面应设围栏或警示标志，并派专人看守，严禁非操作人员入。
2、在支架上抬模板时，两人应相互配合，协同作业，传递模板、工具应用运输工具升降，不得乱扔。
严禁拆下的模板自由坠落于地面，防止整块模板掉下伤人。
3、拆模间歇时，将活动的模板支撑拆走，防止扶空、踏空而坠落。
4、拆模时防止整块的模板掉下伤人。
第五节、应急预案（一）救援预案的目的事故发生后，极时展开救援，抢救受伤人员，使受困、受伤害人员、财产得到及时抢救。
防止事故继续发展。
（二）救援机构1、机构组长：慎飞（项目经理）副组长：肖华（技术负责人）组员：梁锋栩、赖景培（1）组长负责事故应急救援的全面组织、指挥、协调工作，负责向上级报告并负责调集抢险救援所需的人力、物力。
（2）副组长协助组长组织、指挥、协调救援工作，组长不在现场时代行组长的职责。
（3）组员在组长或副组长的指挥下，负责现场的维护、抢救、警戒等工作，及具体落实组长或副组长下达的救援方法、措施的指令。
（三）演练在工程开工前一周由组长组织救援小组各人员进行演练。
（四）应急救援工作程序(1)当事故发生时小组成员立即向组长汇报，由组长立即上报公司，必要时，汇报当地有关部门，以取得政府部门的帮助。
