PVC聚合工艺原理讲解

pvc 原理PVC（聚氯乙烯）是一种常用的塑料材料，具有良好的物理性能和化学稳定性，广泛应用于建筑、制造业和日常用品等领域。

其原理基于聚合反应，下面将详细介绍PVC的制备过程以及相关原理。

PVC的制备过程可以分为两个主要步骤：氯乙烯生成和聚合反应。

首先，通过氯化工艺制备氯乙烯（C2H3Cl），这是PVC的基础单体。

氯化工艺通常使用氯化氢气和乙烯反应，生成氯乙烯。

氯乙烯生成后，需要对其进行聚合反应，构成高分子量的PVC。

聚合反应过程可以通过两种方法进行：自由基聚合和阴离子聚合。

其中，自由基聚合是应用最广泛的方法。

自由基聚合是通过引入自由基引发剂来触发聚合反应。

自由基引发剂在一定条件下分解，产生自由基，然后与氯乙烯发生反应，并将其连接成高分子链。

自由基聚合过程中，反应速度快，反应活性高，可以在较短的时间内制备大量的PVC。

另一种聚合方法是阴离子聚合，它通过向氯乙烯中加入阴离子引发剂来触发聚合反应。

阴离子引发剂与氯乙烯反应生成阴离子，在此基础上进行链延长，形成高分子PVC。

相较于自由基聚合，阴离子聚合速度较慢，但在制备特定性能要求的PVC时具有一定优势。

无论是自由基聚合还是阴离子聚合，制备出的PVC都可以通过加入适量的增塑剂和稳定剂来改善其性能，以满足不同的应用需求。

增塑剂可以提高PVC的柔韧性和抗冲击性，稳定剂可以提高PVC在高温条件下的稳定性。

总结起来，PVC的制备原理主要包括氯乙烯生成和聚合反应两个步骤。

聚合反应可以通过自由基聚合和阴离子聚合两种方法进行。

通过控制聚合条件以及添加增塑剂和稳定剂，可以制备出满足不同要求的PVC产品。

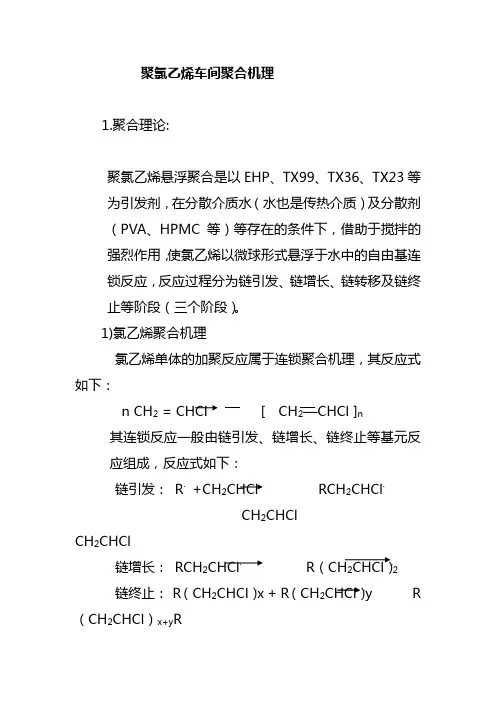

聚氯乙烯车间聚合机理1.聚合理论:聚氯乙烯悬浮聚合是以EHP、TX99、TX36、TX23等为引发剂，在分散介质水（水也是传热介质）及分散剂（PVA、HPMC等）等存在的条件下，借助于搅拌的强烈作用，使氯乙烯以微球形式悬浮于水中的自由基连锁反应，反应过程分为链引发、链增长、链转移及链终止等阶段（三个阶段）。

1)氯乙烯聚合机理氯乙烯单体的加聚反应属于连锁聚合机理，其反应式如下：n CH2 = CHCl [ CH2—CHCl ]n其连锁反应一般由链引发、链增长、链终止等基元反应组成，反应式如下：链引发：R·+CH2CHCl RCH2CHCl·CH2CHClCH2CHCl链增长：RCH2CHCl·R（CH2CHCl）·2链终止：R（CH2CHCl）·x + R（CH2CHCl）·y R （CH2CHCl）x+y R或： R （CH 2CHCl ）x-1—CH 2CHCl ·+R （CH 2CHCl ）y-1—CH 2CHCl ·R （CH 2CHCl ）x-1—CH=CHCl+R （CH 2CHCl ）Y-1—CH 2CH 2Cl式中：R ·代表反应中的游离基若用EHP 做引发剂：R 为 若用TBPP 做引发剂：R 为 (CH ) C-O-33或游离基是由过氧化物或偶氮类化合物分解产生的，一般的―O ―O ―键或―N ≡N ―是弱键，在聚合温度下极易均裂成自由基。

a 引发剂的均裂分解：引发剂分解反应是一个吸热反应，活化能约为125kJ/mol EHP 2CH 3（CH 2）3CHCH —O —C —O · 进一步分解C 2H 5 O2CH 3（CH 2）3—CH —CH 2—O ·+2CO 2C 2H 5我们把第一次分解的自由基称为R 1，第二次分解自由C H CH -CH -O -C -O -C H O 4925(CH ) C-C-O-33O基称为R2，通过对PVC树脂端基的分析，R1、R2均存在：OTBPP （CH3）3—C—C—O—O—C（CH3）3O（CH3）3C—C—O·+·OC（CH3）3进一步分解（CH3）C˙+CO2第一次分解的自由基称为R1和R2，第二次分解的产物称为R3,通过对PVC树脂端基的分析，R1、R2和R3均存在。

合成工艺讲解课件1、合成工序的生产任务：本工序的主要任务是将盐酸工序送来的HCL和乙炔工序送来的C2H2经混合脱水、转化、清净、压缩、精馏过程生产出纯度为99.99%的氯乙烯单体供聚合使用;合成工序是烧碱和PVC的衔接工序,前为盐酸工序和乙炔工序,后供聚合,是PVC的工艺核心;2、氯乙烯C2H3Cl 分子量：62.5物理性质：在常温常压下氯乙烯是一种无色有乙醚香味的气体,其沸点为-13.9℃,凝固点为-159.7℃;爆炸性:氯乙烯易燃,与空气混合形成爆炸性混合物,爆炸范围4-21.7%体积比;毒性：氯乙烯对人有麻醉作用,对肝脏有影响,可使人中毒;当其浓度在0.1%以上时,开始有麻醉现象,表现为困倦,注意力不集中,随后出现视力模糊,走路不稳,在其浓度达20-40%时,可使人产生急性中毒,呼吸缓慢以致死亡,长期接触能引起消化系统疾病;空气中允许浓度为30mg/m33、乙炔：C2H2,分子量：26物理性质：在常温下纯乙炔为无色气体,工业乙炔因含有硫化氢、磷化氢等杂质,而具有特殊的刺激性的气味;沸点：-83.66℃凝固点：－85℃爆炸性:下列情况下可以爆炸：A：高温550℃加压>1.5表压或有某些物质存在时,如电石氧化铝、铜屑、氢氧化铁等;B：与空气混合在2.3-81%范围时,特别在含乙炔7-13%时;C：与氧混合在2.5-93%范围时,特别在含乙炔30%时;D：当乙炔和氯气混合时,在阳光下即能爆炸;E：与铜、汞、银接触生成相应的金属化合物时;空气中允许浓度为500mg/m3;4、氯化氢：HCl,分子量：36.46物理性质：是一种无色有刺激性气味的气体;沸点：-84.8℃,极易溶于水化学性质：性质活泼,除贵金属外能与大多数金属反应,生成金属氯化物,对各种植物纤维亦有强烈的腐蚀性;空气中允许浓度为15mg/m35、阻火器及乙炔砂封的工作原理;目前阻火器普遍使用的是金属丝网过滤器,筒体内部布置了较多的金属丝网,目的是吸收热量,因为金属是热的良导体,从而阻断了燃烧三要素之一：燃烧所需要的热量;燃烧三要素是可燃物、助燃物、燃烧所需的热量;由于吸收了大量的热量,使的即使存前两个因素都存在,但是由于热量不够,使得可燃物达不到燃烧自燃所需要的温度,自然就燃烧过程就无法继续进行,只能终止;简单的说阻火器的灭火原理是当火焰通过狭小孔隙时,由于冷却作用使热损失突然增大而中止燃烧;影响阻火器性能的因素为阻火层厚度及其孔隙或通道的大小;6、混合器结构及工作原理：示意图讲解,过氯的影响和现象,如何对其进行控制和检测,结合本厂的情况,及过氯后的处理;7、酸雾过滤器的结构和工作原理：示意图讲解8、混合脱水的工作原理：乙炔和氯化氢混合后,进行冷冻脱水时,其冷凝水则以40%的盐酸雾析出,混合气的含水取决于冷冻温度;温度控制在-14±0.5℃,可使混合气含水达到0.013%以下指标：0.06%;在混合气冷冻脱水过程中,冷凝的40％盐酸,除少量是以液膜状自石墨冷却器列管内壁流出外,大部分呈极细微的“酸雾”悬浮于混合气流中,形成“气溶胶”,采用浸渍3～5％憎水性有机硅树脂的5～10μm细玻璃纤维,发现“气溶胶”与垂直的玻璃纤维相碰撞后,大部分雾粒被截留,在借重力向下流动的过程中液滴逐渐增大,最后滴落下来并排出;9、混合脱水的目的：①原料气中存在的水分容易溶解HCL形成盐酸,严重腐蚀转化器;②水分的存在易使转化器的催化剂结块,降低催化剂的活性,还导致整个转化系统的阻力增加,气流分布不均匀,局部地方由于反应特别剧烈而过热,HgCl2的升华加剧,催化剂的活性迅速降低③水分的存在还容易发生副反应,C2H2+H2O－－－－－CH3CHO乙醛在精制中不易除去,成为VC单体中的杂质,对聚合反应有一定的影响;10、原料气进入转化系统的要求：①HCL:纯度≥93%,游离氯<0.04%②乙炔:纯度>98.5%,含氧<1%,不含S、P.③混合气水分＜0.06％．④预热器后的混合气温度>75℃;11、原料气摩尔比的控制及控制过高过低有什么影响HCl:C2H2为1.05－1.1：1;原因为：原料过量利于反应向右进行;①HCL比乙炔便宜;②乙炔过量会使触媒中毒失去活性;③分子比控制过大会造成HCL消耗增大,中和碱洗吸收负荷增重;还易造成过量的HCL和氯乙烯反应生成副产物二氯乙烷④分子比控制过小,会使乙炔反应不完全,乙炔的转化率降低;12、转化原理：乙炔和HCL反应原理乙炔气体和氯化氢气体按照1：1.03～1.10的比例混合后,通过氯化高汞触媒催化,在约180℃温度下反应生成粗氯乙烯;反应方程式如下：C2H2+HCl→C2H3Cl＋29.8kcal/mol124.8kJ/molHCL与C2H2反应历程分为5个步骤①外扩散：乙炔和氯化氢向碳的外表面进行扩散;②内扩散：乙炔、氯化氢经碳的微孔通道向内表面扩散;③表面反应：乙炔、氯化氢在升汞催化剂活化中心反应发生加成反应生成氯乙烯;④内扩散：氯乙烯经碳的微孔通道向碳的外表面扩散;⑤外扩散:氯乙烯自碳外表面向气流扩散;13、影响氯乙烯合成反应的因素有那些①原料气纯度:合成反应对原料气有严格的要求,要求HCL:纯度≥93%,游离氯<0.04%乙炔:纯度>98.5%,含氧<1%,不含S、P.②触媒质量及转化器触媒的装填情况：触媒的含汞量要求8－12％,触媒水分要求<0.3％;③水分：HCL与C2H2混合气的水分要求<0.06％;④反应温度：最佳反应温度130－180℃;⑤空间流速：25－40Nｍ3C2H2/ｍ3触媒h⑥HCL与乙炔的摩尔比：1.05－1.1：1;14、粗氯乙烯清净的原理：清净的目的：合成反应后的粗氯乙烯内含有大量氯化氢、未反应的乙炔、氮气;氢气、二氧化碳等气体,以及转化副反应生成的乙醛、二氯乙烷、二氯乙烯等;为了生产高纯度单体,应彻底将这些杂质除掉;泡沫塔吸收的原理：利用了HCL极易溶于水的原理水洗除去在水中溶解度大的氯化氢;这个过程在合成工序泡沫脱酸塔内进行,可回收氯化氢;并且利用盐酸脱析装置将回收的氯化氢再返回氯化氢总管循环利用,脱析后的稀酸返回泡沫塔做吸收液,形成闭路循环,有效解决了交通不便废酸不好外卖的问题,也降低了氯化氢单耗;碱洗是中和泡沫吸收后残留的少量氯化氢,以及粗氯乙烯中的二氧化碳气体杂质;碱洗吸收的原理：HCL+NaOH=Nacl+H2OCO2+2NaOH=Na2CO3+H2O2CO2+NaOH=NaHCO3NaHCO3+NaOH=Na2CO3+H2O15、影响泡沫塔的吸收效果的因素有那些①零号样HCL含量:粗氯乙烯中含的HCL的多少;②进入泡沫塔气相的温度③吸收剂稀酸的浓度、温度、流量④空间流速⑤泡沫塔内部状况;16、转化部分正常操作工艺控制要点：①乙炔流量;②分子比;③混合器温度④混合气水分混合脱水的温度⑤转化器的温度和转化率⑥中和塔碱洗塔碱样;⑦泡沫塔吸收情况的观测和调节;⑧各储罐池槽的液位情况;⑨检查各部位的密封情况;17、转化部分工艺管线材质要求第二节课件：1、盐酸脱析的工作原理：利用“氯化氢气体在水中的溶解度随温度的升高而急剧下降的”原理,故给盐酸加热溶解在水中的HCL便会挥发出来.HCL和H2O在一定的温度和压力下形成共沸混合物,也叫恒沸混合物;同一溶液的组成随压强而变.不能用普通的蒸馏方法来分离恒沸物.故在一定压力下HCL和H2O形成共沸混合物时的HCL浓度为脱析操作的极限平衡操作.实际操作中塔底连续排出稍高于恒沸物浓度的盐酸溶液;恒沸物的浓度取决于恒沸物上方的压力大小,压力越大,恒沸物的浓度越高;用蒸汽加热再沸器中的盐酸,产生的高温汽液混合物由脱吸塔下部进入脱吸塔内,开始上升,与塔顶喷淋而下的28－32％的盐酸充分接触,并进行热量和质量的交换,浓盐酸中的HCL气体被脱析出来,经冷却后,得到高纯度的HCL气体体积分数为99％以上;2、影响盐酸脱析效果的因素有哪些①浓酸浓度②塔出口压力③浓酸流量④蒸汽压力⑤塔顶温度⑥解析塔内部填料情况;3、盐酸脱析开车过程中的注意事项：简要介绍升温过程要缓慢,前期要对设备及管道用少量蒸汽暖管4、盐酸脱析设备材质的特殊性：简要介绍,石墨管和钢衬PTFE压缩岗位工艺流程简介1、压缩的目的：压缩的目的:在转化后对合成气进行加压的目的是为了提高氯乙烯的沸点,能够使精馏操作在常温下进行.如果在常压下进行精馏,必须将氯乙烯冷却至-13.9摄氏度以下,这样将会消耗较大冷量.2、压缩机的型号和能力1压缩机LG--148/6.5每小时8000NM3上海压缩机厂生产2压缩机LU400-7T每小时3000NM3柳州富达压缩机厂生产3压缩机LU450-7T每小时3300NM3柳州富达压缩机厂生产3、螺杆压缩机工作原理：1、吸气过程：伴随着转子的旋转,齿的一端逐渐脱离啮合形成齿间容积,且齿间容积随时间不断扩大,在其内部形成一定的真空,而此时该齿间的容积又仅与吸气口连通,因此空气便在压差作用下流入其中,在该齿间容积既将与吸气口断开时,容积达到最大,吸气过程结束,压缩过程既开始;进气过程2、封闭及输送过程：主副两转子在吸气结束时,其主副转子齿峰会与机壳闭封,此时空气在齿沟内闭封不再外流,即封闭过程;两转子继续转动,其齿峰与齿沟在吸气端吻合,吻合面逐渐向排气端移动,此即输送过程;3、压缩及喷油过程：在输送过程中,啮合面逐渐向排气端移动,亦即啮合面与排气口间的齿沟间渐渐减小,齿沟内之气体逐渐被压缩,压力提高,此即压缩过程;而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合;4、排气过程：当转子的啮合端面转到与机壳排气相通时,此时压缩气体之压力最高被压缩之气体开始排出,直至齿峰与齿沟的啮合面移至排气端面,此时两转子啮合面与机壳排气口这齿沟空间为零,即完成排气过程,在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长,其吸气过程又在进行;4、区别：①1机为干式压缩,23机为湿式压缩机;②1机为二级压缩,23机为一级压缩;5、压缩机启动必须为零负荷启动;6、气柜的作用：缓冲作用,储存气体的作用;精馏岗位工艺流程简介;1、精馏原理：3、高低塔的作用4、单体质量指标：单体纯度>99.99%乙炔<10ppm,高沸物<75ppm,H2O<250ppm,HCL<100ppm;5、惰性气体对精馏的影响：由于合成反应的原料气氯化氢气体由氢气和氯气合成制得,纯度一般只有90-96%,余下组分为氢气、二氧化碳、氧气、氮气等,这些不凝性气体含量虽低,却能在精馏系统的冷凝设备产生不良后果;惰性气体会在冷凝壁面上形成一层气膜,导致给热系数显着下降;含氧过高将会威胁安全生产,特别是转化率较差时,造成尾气放空中乙炔含量较高时,氧气在放空气相中被浓缩,危险会更大;另氧在精馏系统中能与氯乙烯单体反应生成氯乙烯过氧化物：尾气回收的任务：吸收一次尾排的VC,回收吸附使二次尾排含VCM达国家规定排放标准;老标准65ppm新标准30ppm1、吸附原理：吸附是指：当两种相态不同的物质接触时,其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程;具有吸附作用的物质一般为密度相对较大的多孔固体被称为吸附剂,被吸附的物质一般为密度相对较小的气体或液体称为吸附质;吸附按其性质的不同可分为四大类,即：化学吸附、活性吸附、毛细管凝缩和物理吸附;VPTSA 从氯乙烯尾气提浓氯乙烯装置中的吸附主要为物理吸附物理吸附是指依靠吸附剂与吸附质分子间的分子力包括范德华力和电磁力进行的吸附;其特点是：吸附过程中没有化学反应,吸附过程进行的极快,参与吸附的各相物质间的动态平衡在瞬间即可完成,并且这种吸附是完全可逆的;2、吸附过程吸附塔的工作过程依次如下：1)吸附过程来至界外的原料气通过压力调节阀PV-101和预热器E101,再经程控阀XV101A～C,自塔底进入吸附塔T101A～C中正处于吸附状态的某一台吸附塔,吸附剂将其中的氯乙烯和乙炔组份吸附,符合排放标准的尾气经程控阀XV102A～C,再依次通过尾气缓冲罐V102和调节阀PV-102送出界外直接排空;2)逆放过程这是在吸附过程完成后,吸附塔内的压力大约为0.2MPaG,逆着吸附方向将塔内较高压力气体通过程控阀门XV104A~C和逆放器缓冲罐经调节阀PV104后,再经增压鼓风机送去一段转化,从而将吸附塔内的压力降到0.02MPaG左右;在这一过程中有部分被吸附的杂质从吸附剂中解吸出来;3真空解吸过程在这一过程中,逆着吸附方向用真空泵对吸附塔进行抽真空,将吸附塔内的压力由0.02MPa.G 降低到-0.09MpaG,使吸附剂中的氯乙烯和乙炔得以完全解吸;抽真空是通过程控阀XV105A～C进行;抽真空的解吸气经冷却塔、过滤器、真空泵与前面逆放解吸气一起送去一段转化;4尾气最终升压过程在真空解吸过程完成后,为了使吸附塔可以平稳地切换至下一次吸附的过程中不发生压力波动,需要用其他吸附塔的排空气将吸附塔压力升至吸附压力大约为0.2MpaG;该过程不仅使吸附塔升压,为下次吸附作准备,同时也使吸附剂内微量氯乙烯和乙炔向吸附塔入口端移动,保证下一次吸附分离时尾气中氯乙烯和乙炔含量低于国家排放标准;3、影响吸附的因素有哪些吸附温度吸附压力吸附时间原料气VC浓,组成。

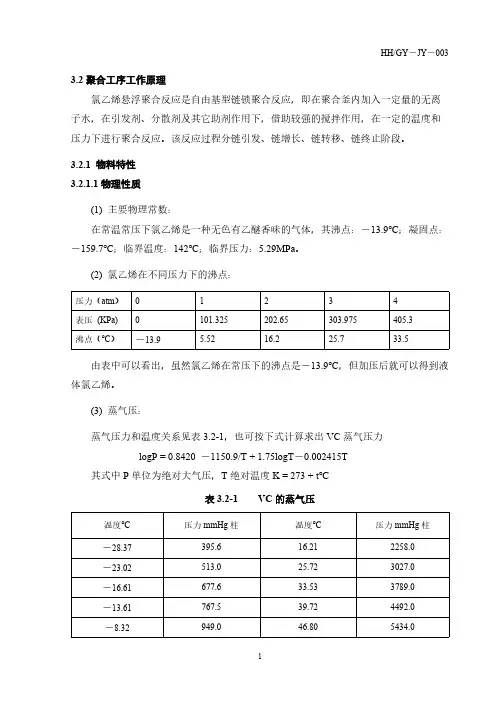

3.2聚合工序工作原理氯乙烯悬浮聚合反应是自由基型链锁聚合反应，即在聚合釜内加入一定量的无离子水，在引发剂、分散剂及其它助剂作用下，借助较强的搅拌作用，在一定的温度和压力下进行聚合反应。

该反应过程分链引发、链增长、链转移、链终止阶段。

3.2.1 物料特性3.2.1.1物理性质(1) 主要物理常数：在常温常压下氯乙烯是一种无色有乙醚香味的气体，其沸点：－13.9℃；凝固点：－159.7℃；临界温度：142℃；临界压力：5.29MPa。

(2) 氯乙烯在不同压力下的沸点：由表中可以看出，虽然氯乙烯在常压下的沸点是－13.9℃，但加压后就可以得到液体氯乙烯。

(3) 蒸气压：蒸气压力和温度关系见表3.2-1，也可按下式计算求出VC蒸气压力logP = 0.8420 －1150.9/T + 1.75logT－0.002415T其式中P单位为绝对大气压，T绝对温度K = 273 + t℃表3.2-1 VC的蒸气压(4) VC 的潜热见表3.2-2：潜热：蒸发或冷凝每克VC所需的热量。

表3.2-2 VC的潜热(5) VC蒸气的比容见表3.2-3：表3.2-3 VC饱和蒸气的比容(6) 液体VC的密度：温度越高，密度越小，见表3.2-4，也可按下式计算出：d=0.9471－0.001746T－0.00000324T2式中：d—液体VC的密度克/毫升T—温度℃表3.2-4 VC液体的密度温度℃密度克/毫升温度℃密度克/毫升－12.96 0.9692 39.57 0.87331.32 0.9443 48.2 0.855513.49 0.9223 59.91 0.831028.11 0.8955(7) VC易溶于丙酮、乙醇和烃类中，微溶于水。

(8) VC易燃与空气混合形成爆炸物，爆炸浓度范围为4—21.7%（体积比），所以使用VC要特别注意安全。

(9) VC对人有麻醉作用，空气中VC的最大允许浓度为500PPm，当VC蒸气浓度达到1%时，可使人有麻醉感觉，达到5%以上出现头晕，浑身软弱无力，逐渐神志不清。

聚氯乙烯合成原理
聚氯乙烯（PVC）是一种常见的人造塑料材料，其合成原理主要包含以下三个方面：
1. 原料制备
聚氯乙烯的合成需要以氯乙烯（VC）为原料，而氯乙烯的生产则通常采用乙烯氯化法。

首先，乙烯在催化剂（如三氯化铁）存在下进行氯化反应，生成二氯乙烷（DC）和少量三氯乙烷（TC）。

然后，二氯乙烷在热裂解反应中转化为氯乙烯（VC）和氢气。

2. 聚合反应
聚氯乙烯的聚合反应通常采用自由基聚合机理，通过引发剂引发聚合反应，产生自由基并进而引发单体聚合。

具体聚合方法有悬浮聚合法、乳液聚合法和本体聚合法等。

3. 产物分离
聚氯乙烯合成后需要进行分离和纯化，以去除其中的未反应单体、催化剂和助剂等杂质。

常用的分离方法包括汽提法和醇洗法。

汽提法是通过在减压条件下将聚氯乙烯树脂中的低分子物质蒸馏出来，醇洗法则是用醇类溶剂对聚氯乙烯树脂进行洗涤，以去除其中的低分子物质。

pvc生产原理
PVC（聚氯乙烯）是一种重要的合成塑料，其生产原理是通过聚合反应将氯乙烯（VC）单体分子连接成长链聚合物。

以下是PVC的生产过程：
1. 氯乙烯制备：氯乙烯是从石油基础化工产品经过裂解或氯化生产的。

主要方法有乙炔法、乙烷氯化法和氯化乙炔法。

其中乙炔法是常用的制备氯乙烯的方法。

2. 聚合反应：将氯乙烯单体加入反应釜中，同时加入过氧化物类或乙酰过氧乙酸类的引发剂，引发剂在加热条件下会分解产生自由基。

自由基与氯乙烯发生链引发反应，将氯乙烯单体分子连接起来形成线性聚合物。

3. PVC颗粒化：聚合反应后的PVC以悬浮液的形式存在于反应体系中。

通过加入棕榈油、硬脂酸等表面活性剂，使聚合物颗粒分散均匀，避免颗粒间的聚集。

4. 脱水和干燥：将悬浮液通过过滤或离心分离，去除大部分的反应剩余物和溶剂。

然后将湿润的PVC颗粒置于干燥室中进行烘干，以去除残余的溶剂和水分。

5. 熔融加工：将烘干后的PVC颗粒通过塑料挤出机或注塑机进行熔融加工，使其变为可塑性良好的热塑性塑料。

在熔融状态下，可以通过挤出或注塑成型，制备出各种形状的PVC制品。

PVC生产的关键在于聚合反应，通过控制反应条件、化学添加剂的选择和控制，可以获得具有不同性能和用途的PVC产品。

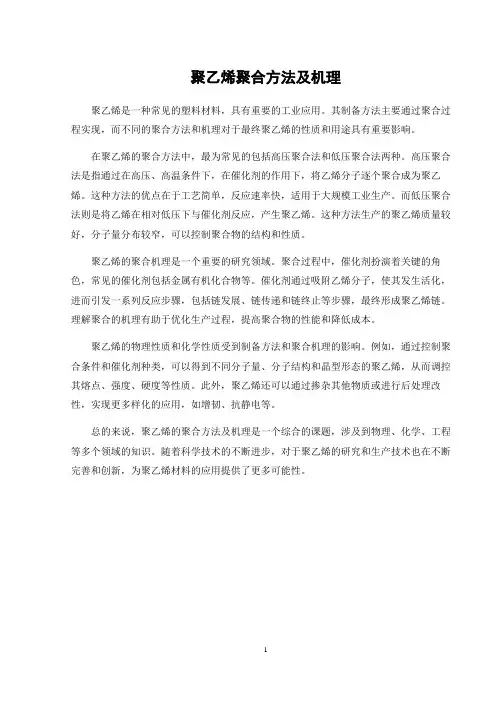

聚乙烯聚合方法及机理
聚乙烯是一种常见的塑料材料，具有重要的工业应用。

其制备方法主要通过聚合过程实现，而不同的聚合方法和机理对于最终聚乙烯的性质和用途具有重要影响。

在聚乙烯的聚合方法中，最为常见的包括高压聚合法和低压聚合法两种。

高压聚合法是指通过在高压、高温条件下，在催化剂的作用下，将乙烯分子逐个聚合成为聚乙烯。

这种方法的优点在于工艺简单，反应速率快，适用于大规模工业生产。

而低压聚合法则是将乙烯在相对低压下与催化剂反应，产生聚乙烯。

这种方法生产的聚乙烯质量较好，分子量分布较窄，可以控制聚合物的结构和性质。

聚乙烯的聚合机理是一个重要的研究领域。

聚合过程中，催化剂扮演着关键的角色，常见的催化剂包括金属有机化合物等。

催化剂通过吸附乙烯分子，使其发生活化，进而引发一系列反应步骤，包括链发展、链传递和链终止等步骤，最终形成聚乙烯链。

理解聚合的机理有助于优化生产过程，提高聚合物的性能和降低成本。

聚乙烯的物理性质和化学性质受到制备方法和聚合机理的影响。

例如，通过控制聚合条件和催化剂种类，可以得到不同分子量、分子结构和晶型形态的聚乙烯，从而调控其熔点、强度、硬度等性质。

此外，聚乙烯还可以通过掺杂其他物质或进行后处理改性，实现更多样化的应用，如增韧、抗静电等。

总的来说，聚乙烯的聚合方法及机理是一个综合的课题，涉及到物理、化学、工程等多个领域的知识。

随着科学技术的不断进步，对于聚乙烯的研究和生产技术也在不断完善和创新，为聚乙烯材料的应用提供了更多可能性。

1。

PVC工艺原理解析
PVC工艺是指利用聚氯乙烯（PVC）材料进行制造的工艺过程。

PVC是一种常见的塑料材料，由乙烯和氯气通过聚合反应制得。

PVC具有耐候性好、耐酸碱性强、成型性好等特点，因而在许多领域得到广泛应用。

PVC工艺的主要原理如下：
1. 热塑性：PVC是一种热塑性塑料，当加热到一定温度时，PVC会变软并可被加工成各种形状。

这种可塑性使得PVC可以通
过挤出、注塑等加工方法进行成型。

2. 添加剂：在PVC加工过程中，常常会添加一些辅助剂，如
增塑剂、稳定剂、填料等，以改善PVC的性能。

增塑剂可提高
PVC的柔软度和延展性，稳定剂可防止PVC分解和老化，填料可
增加PVC的强度和硬度。

3. 成型方式：PVC工艺可以采用多种成型方式，如挤出成型、注塑成型、吹塑成型等。

挤出成型是将加热软化的PVC材料通过
挤压机挤出成所需的形状；注塑成型是将熔化的PVC材料注入模具中，待冷却后脱模成型；吹塑成型是通过将熔化的PVC材料注入膨胀的空气中，使其在模具内膨胀成所需形状。

4. 合理控制加工参数：在PVC工艺中，需要合理控制加工参数，如加热温度、挤压速度、冷却速度等，以确保成型品的质量和性能。

不同的PVC材料和成型方式可能需要不同的加工参数。

PVC工艺原理解析至此结束。

通过了解PVC工艺的原理，可以更好地理解和应用PVC材料，提高工艺效率和成品质量。

pvc聚合工艺技术PVC（聚氯乙烯）是一种重要的合成材料，广泛应用于建筑、汽车、电子、医疗和塑料制品等行业。

PVC聚合工艺技术是将乙烯和氯气在特定的条件下反应聚合而成的。

本文将介绍PVC聚合工艺技术的主要步骤和应用。

PVC聚合的主要步骤包括聚合反应、热稳定剂添加、增塑剂添加以及其他辅助添加剂的添加。

聚合反应是将乙烯和氯气在高温和高压下进行聚合。

聚合反应使用聚合反应釜进行，反应釜内先加入乙烯，然后通过进气管道将氯气通入反应釜。

反应釜内的温度和压力控制在一定的范围内，以保证聚合反应的进行。

在聚合过程中，乙烯和氯气分子发生聚合反应，形成PVC聚合物。

热稳定剂是为了防止PVC在高温下分解而添加的。

高温会导致PVC聚合物链的断裂和分解，影响其性能。

热稳定剂的添加可以提高PVC在高温下的稳定性，延长其使用寿命。

增塑剂的添加是为了提高PVC的柔软性和韧性。

PVC聚合物本身是一种硬质材料，增塑剂的添加可以改变其分子结构，使其具有良好的弯曲性和延展性。

增塑剂的添加量可以根据需要进行调整，以满足不同产品的要求。

除了热稳定剂和增塑剂，还可以根据需要添加其他辅助添加剂，如防老剂、填料、抗冲击剂、光稳定剂等。

这些添加剂的选择和添加量可以根据不同的应用领域进行调整，以满足特定产品的需求。

PVC聚合工艺技术在不同的行业有着广泛的应用。

在建筑行业，PVC用于制造水管、电线电缆和地板材料等。

在汽车行业，PVC被用于制造车身零部件和内饰材料。

在电子行业，PVC用于制造电线电缆保护套管。

在医疗行业，PVC用于制造输液管和医用手套等。

除此之外，PVC还用于制造箱包、玩具、日用品等塑料制品。

总之，PVC聚合工艺技术是一种重要的制造技术，通过将乙烯和氯气进行聚合反应而得到PVC聚合物。

该技术的主要步骤包括聚合反应、热稳定剂添加、增塑剂添加以及其他辅助添加剂的添加。

PVC聚合工艺技术在建筑、汽车、电子、医疗和塑料制品等行业有着广泛的应用。

随着技术的不断发展，PVC的应用前景将变得更加广阔。

聚氯乙烯(PVC)的生产工艺和基础知识一、PVC的生产工艺聚氯乙烯是由氯乙烯通过自由基聚合而成的。

有悬浮聚合法、乳液聚合法和本体聚合法，以悬浮聚合法为主，约占PVC总产量的80％左右。

单体的来源：乙烯法、石油法和电石法。

我国的方法：主要还是电石法。

树脂的质量以粒度和粒度分布、分子量和分子量分布、表观密度、孔隙度、鱼眼、热稳定性、色泽、杂质含量及粉末自由流动性等性能来表征。

（1）悬浮聚合法使单体呈微滴状悬浮分散于水相中，选用的油溶性引发剂则溶于单体中，聚合反应就在这些微滴中进行，聚合反应热及时被水吸收，为了保证这些微滴在水中呈珠状分散，需要加入悬浮稳定剂，如明胶、聚乙烯醇、甲基纤维素、羟乙基纤维素等。

引发剂多采用有机过氧化物和偶氮化合物，如过氧化二碳酸二异丙酯过氧化二碳酸二环己酯、过氧化二碳酸二乙基己酯和偶氮二异庚腈、偶氮二异丁腈等。

聚合是在带有搅拌器的聚合釜中进行的。

聚合后，物料流入单体回收罐或汽提塔内回收单体。

然后流入混合釜，水洗再离心脱水、干燥即得树脂成品。

（2）乳液聚合法最早的工业生产 PVC的一种方法。

在乳液聚合中，除水和氯乙烯单体外，还要加入烷基磺酸钠等表面活性剂作乳化剂，使单体分散于水相中而成乳液状，以水溶性过硫酸钾或过硫酸铵为引发剂，还可以采用“氧化-还原”引发体系，聚合历程和悬浮法不同。

也有加入聚乙烯醇作乳化稳定剂，十二烷基硫醇作调节剂，碳酸氢钠作缓冲剂的。

聚合方法有间歇法、半连续法和连续法三种。

聚合产物为乳胶状，乳液粒径0.05～2μm，可以直接应用或经喷雾干燥成粉状树脂。

乳液聚合法的聚合周期短，较易控制，得到的树脂分子量高，聚合度较均匀，适用于作聚氯乙烯糊，制人造革或浸渍制品。

（3）本体聚合法聚合装置比较特殊，主要由立式预聚合釜和带框式搅拌器的卧式聚合釜构成。

聚合分两段进行。

单体和引发剂先在预聚合釜中预聚1h，生成种子粒子，这时转化率达8％～10％，然后流入第二段聚合釜中，补加与预聚物等量的单体，继续聚合。

聚氯乙烯的聚合一、聚氯乙烯悬浮聚合原理聚氯乙烯工业化生产方法有四种：悬浮法、乳液法、本体法、微悬浮法。

悬浮聚合：通过强力搅拌并在分散剂的作用下，把单体分散成无数的小液珠悬浮于水中由油溶性引起剂引起而进行的聚合反应。

溶有引起剂的单体以液滴状悬浮于水中进行自由基聚合的方法称为悬浮聚合法。

整体看水为连续相，单体为分散相。

聚合在每一个小液滴内进行，反应机理与本体聚合相同，可看做小液珠本体聚合。

悬浮聚合体系普通由单体、引起剂、水，分散剂四个基本组分组成。

悬浮聚合体系是热力学不稳定体系，需借搅拌和分散剂维持稳定。

在搅拌剪切作用下，溶有引起剂的单体分散成小液滴，悬浮于水中引起聚合。

不溶于水的单体在强力搅拌作用下，被粉碎分散成小液滴，它是不稳定的，随着反应的进行，分散的液滴又可能凝结成块，为防止粘结，体系中必须加入分散剂。

悬浮聚合产物的颗粒粒径普通在0.05～0.2mm。

其形状、大小随搅拌强度和分散剂的性质而定。

悬浮聚合法的典型生产工艺过程是将单体、水、引起剂、分散剂等加入反应釜中，加热，并采取适当的手段使之保持在一定温度下进行聚合反应，反应结束后回收未反应单体，离心脱水、干燥得产品。

悬浮聚合所使用的单体或者单体混合物应为液体，要求单体纯度≥99.9%。

表1.氯乙烯单体的指标，% 水，ppm 铁，ppm 乙醛，ppm 低沸物，ppm 高沸物，ppm 纯度≥99.9 ≤300 ≤5≤10≤10≤500在工业生产中，引起剂、份子量调节剂分别加入到反应釜中。

引起剂用量为单体量的0.1% ～ 1%。

悬浮聚合目前大都为自由基聚合，但在工业上应用很广。

如聚氯乙烯的生产75％采用悬浮聚合过程，聚合釜也渐趋大型化；聚苯乙烯及苯乙烯共聚物主要也采用悬浮聚合法生产；其他还有聚醋酸乙烯、聚丙烯酸酯类、氟树脂等。

聚合在带有夹套的搪瓷釜或者不锈钢釜内进行，间歇操作。

大型釜除依靠夹套传热外，还配有内冷管或者(和)釜顶冷凝器，并设法提高传热系数。

PVC工艺原理解析PVC（聚氯乙烯）是一种常用的塑料材料，广泛应用于建筑、电子、汽车等领域。

本文将解析PVC的工艺原理，介绍它的生产过程和特点。

PVC的生产过程PVC的生产主要分为聚合、塑化和成型三个步骤。

1. 聚合：PVC的聚合是指将氯乙烯单体通过热聚合反应，使其形成大分子链。

这一步骤需要添加聚合助剂和催化剂，控制反应温度和时间，促进分子链的形成。

2. 塑化：聚合后的PVC还是固态，无法成型。

因此需要将其塑化成可流动的状态，便于后续加工。

一般使用塑化剂（如酯类化合物）将PVC加热到塑化温度，使其变软。

3. 成型：塑化后的PVC可以通过挤出、注塑、压延等成型方法制造成不同形状的制品。

挤出是将塑化的PVC挤出模具，形成连续的管状或片状制品；注塑是将塑化的PVC注入模具，形成各种形状的制品；压延是将塑化的PVC通过辊压，使其变薄并成型。

PVC的特点PVC具有以下特点，使其成为广泛应用的塑料材料之一：1. 耐化学腐蚀性：PVC具有较好的耐化学腐蚀性，能够抵抗大多数酸碱、油脂和溶剂的侵蚀。

2. 电绝缘性能：PVC是一种良好的电绝缘材料，广泛应用于电线电缆等领域。

3. 可塑性：PVC具有较好的可塑性，可以通过加热和加压等加工手段制作成各种形状的制品。

4. 耐候性：PVC具有一定的耐候性，能够在户外环境中长时间保持良好的性能。

5. 环保性：PVC在生产和使用过程中产生的废弃物可以进行回收利用，对环境造成较小的影响。

总结起来，PVC的工艺原理主要包括聚合、塑化和成型三个步骤。

其特点包括耐化学腐蚀性、良好的电绝缘性能、较好的可塑性、一定的耐候性以及环保性。

这些特点使得PVC成为一种被广泛应用的塑料材料。

> 注意：以上内容仅供参考，具体的PVC工艺原理和特点可能因生产工艺和用途不同而有所差异。

聚氯乙烯工艺原理聚氯乙烯（Polyvinyl chloride，PVC）是一种重要的合成塑料，广泛应用于建筑、电气、汽车、医疗、包装等领域。

聚氯乙烯的工艺原理包括聚合反应、各级脱除与精馏、除色、回流、真空干燥、造粒等过程。

聚合反应是聚氯乙烯的基本工艺步骤之一，该过程可通过两种方法实现：乙烯法和氯乙烯法。

乙烯法是将乙烯与氯气在催化剂的作用下直接聚合而成，氯乙烯法则是将乙烯与氯在氯乙烯作为溶媒存在时聚合。

在乙烯法中，首先将高纯度的乙烯气体与氯气在催化剂的作用下进行聚合。

聚合反应需要在一定温度和压力条件下进行，一般情况下温度为50-70摄氏度，压力为1-10兆帕。

催化剂的选择对聚合反应的影响非常大，常用的催化剂有过渡金属氯化物和有机锡化合物等。

在氯乙烯法中，首先将乙烯与氯气在氯乙烯中聚合，得到含有催化剂、聚合产物和非聚合物等组分的反应物。

接下来，需要经过多级脱除与精馏的过程，将催化剂和非聚合物去除，得到高纯度的聚合产物。

脱除与精馏是一个关键的过程，用来去除反应物中的杂质。

多级脱除与精馏设备常见的包括塔式精馏列、冷却塔和密闭精馏装置等。

通过不同的操作条件，可以将杂质分离并去除，得到更纯净的聚合产物。

除色是对聚合产物进行处理，去除颜色上的杂质。

通常使用活性炭和过氧化氢等化学品进行除色处理。

回流是指将除去杂质的聚合产物回流到聚合器中，继续进行聚合反应。

这样可以使化学反应有效进行，增加产物的纯度和收率。

真空干燥是聚氯乙烯生产中的一道重要步骤。

其主要目的是去除生产过程中残留的水分，以提高产品的质量。

通过在高温下施加适当的真空条件，使聚氯乙烯中的水分蒸发，提高产品的干燥程度。

造粒过程是将聚氯乙烯经过剪切或挤压处理而成的颗粒状物料，方便后续的加工和使用。

这样的聚合物颗粒可以通过热压、注塑、挤出等方法制成各种形状和规格的制品。

总结起来，聚氯乙烯的工艺原理包括聚合反应、脱除与精馏、除色、回流、真空干燥和造粒等过程。

每个步骤的目的是为了提高产品的纯度和质量，以满足不同领域对聚氯乙烯的需求。
