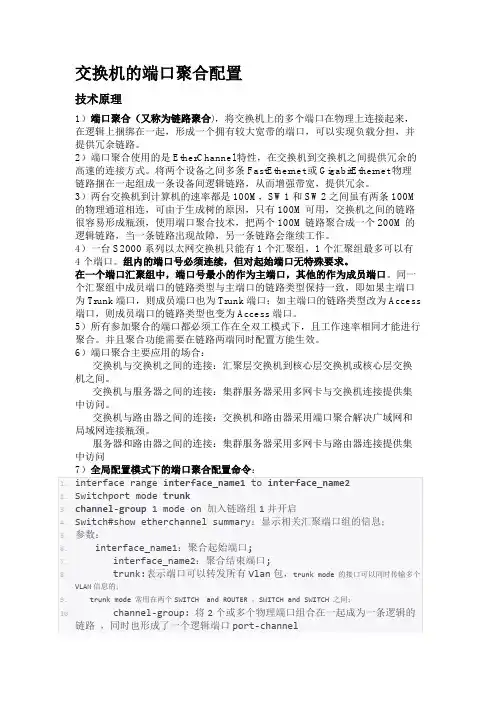

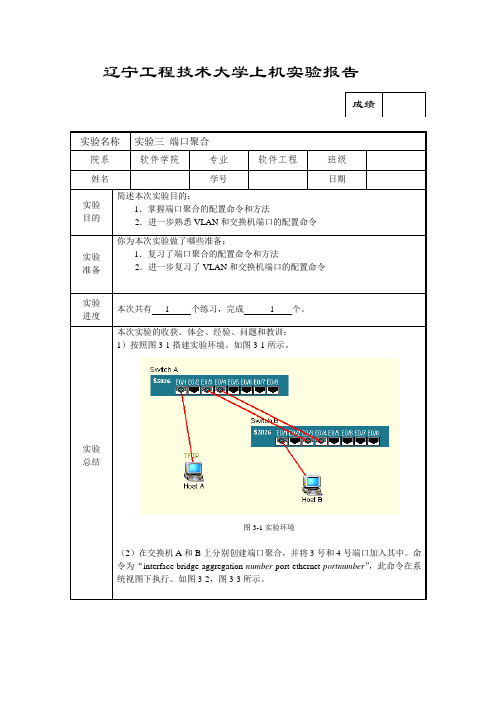

交换机的端口聚合配置技术原理1）端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。
2）端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。
将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。
3）两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M 的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。
4）一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。
组内的端口号必须连续，但对起始端口无特殊要求。
在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。
同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
5）所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。
并且聚合功能需要在链路两端同时配置方能生效。
6）端口聚合主要应用的场合：交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。
交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。
交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。
服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问实验设备Switch_2960 2台；PC 4台；直连线实验设备配置PC0设置192.168.1.2255.255.255.0PC1设置192.168.1.3255.255.255.0实验验证。

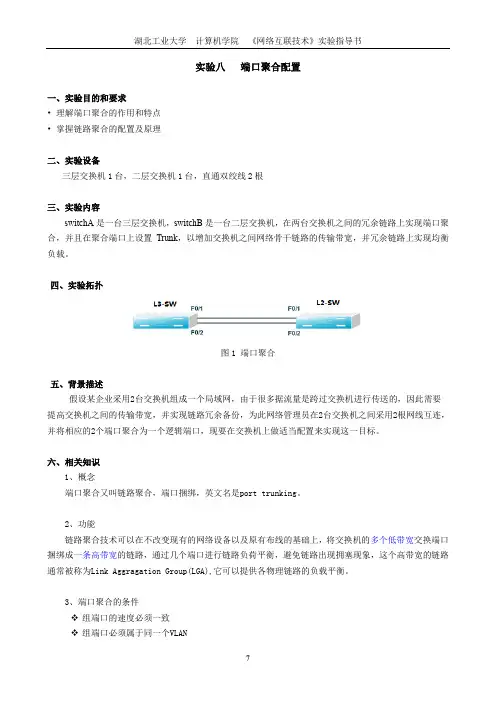

实验八端口聚合配置一、实验目的和要求•理解端口聚合的作用和特点•掌握链路聚合的配置及原理二、实验设备三层交换机1台，二层交换机1台，直通双绞线2根三、实验内容switchA是一台三层交换机，switchB是一台二层交换机，在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk，以增加交换机之间网络骨干链路的传输带宽，并冗余链路上实现均衡负载。
四、实验拓扑图1 端口聚合五、背景描述假设某企业采用2台交换机组成一个局域网，由于很多据流量是跨过交换机进行传送的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在2台交换机之间采用2根网线互连，并将相应的2个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。
六、相关知识1、概念端口聚合又叫链路聚合，端口捆绑，英文名是port trunking。
2、功能链路聚合技术可以在不改变现有的网络设备以及原有布线的基础上，将交换机的多个低带宽交换端口捆绑成一条高带宽的链路，通过几个端口进行链路负荷平衡，避免链路出现拥塞现象，这个高带宽的链路通常被称为Link Aggragation Group(LGA),它可以提供各物理链路的负载平衡。
3、端口聚合的条件组端口的速度必须一致组端口必须属于同一个VLAN组端口使用的传输介质相同组端口必须属于同一层次，并与AP也要在同一层次4、链路聚合优点提高链路可用性链路聚合中，成员互相动态备份。
当某一链路中断时，其它成员能够迅速接替其工作。
与生成树协议不同，链路聚合启用备份的过程对聚合之外是不可见的，而且启用备份过程只在聚合链路内，与其它链路无关，切换可在数毫秒内完成。
增加链路容量某些情况下，链路聚合甚至是提高链路容量的唯一方法。
例如当市场上的设备都不能提供高于10G 的链路时，用户可以将两条10G链路聚合，获得带宽大于10G的传输线路。
价格便宜，性能接近千兆以太网不需重新布线，也无需考虑千兆以太网传输距离极限问题Trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性提供负载均衡能力以及系统容错。

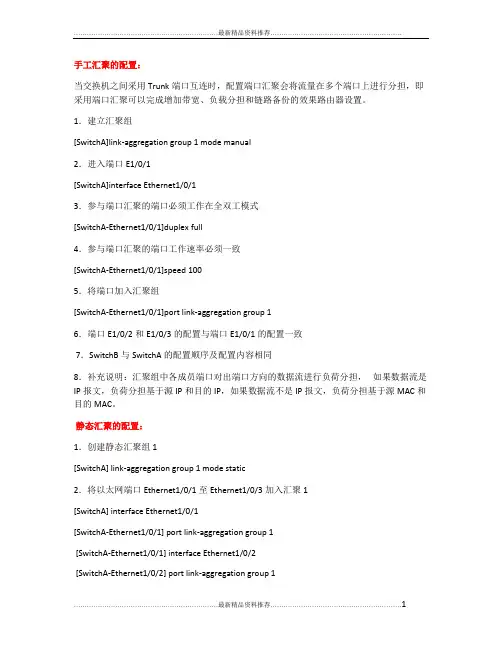

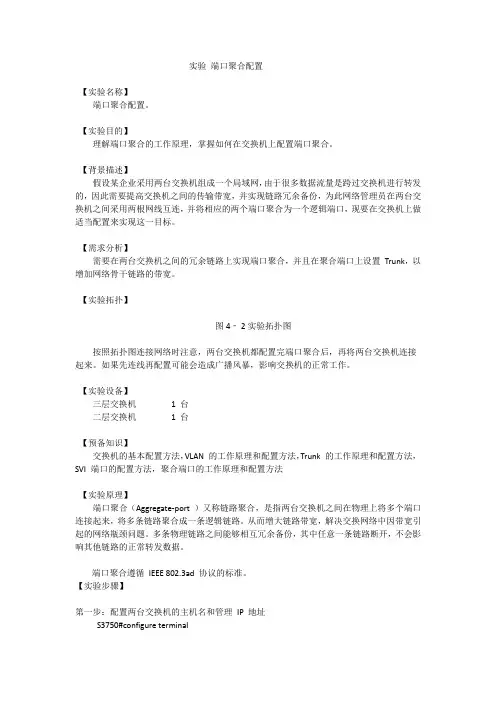

手工汇聚的配置：当交换机之间采用Trunk端口互连时，配置端口汇聚会将流量在多个端口上进行分担，即采用端口汇聚可以完成增加带宽、负载分担和链路备份的效果路由器设置。
1．建立汇聚组[SwitchA]link-aggregation group 1 mode manual2．进入端口E1/0/1[SwitchA]interface Ethernet1/0/13．参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet1/0/1]duplex full4．参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet1/0/1]speed 1005．将端口加入汇聚组[SwitchA-Ethernet1/0/1]port link-aggregation group 16．端口E1/0/2和E1/0/3的配置与端口E1/0/1的配置一致7．SwitchB与SwitchA的配置顺序及配置内容相同8．补充说明：汇聚组中各成员端口对出端口方向的数据流进行负荷分担，如果数据流是IP报文，负荷分担基于源IP和目的IP，如果数据流不是IP报文，负荷分担基于源MAC和目的MAC。
静态汇聚的配置：1．创建静态汇聚组1[SwitchA] link-aggregation group 1 mode static2．将以太网端口Ethernet1/0/1至Ethernet1/0/3加入汇聚1[SwitchA] interface Ethernet1/0/1[SwitchA-Ethernet1/0/1] port link-aggregation group 1[SwitchA-Ethernet1/0/1] interface Ethernet1/0/2[SwitchA-Ethernet1/0/2] port link-aggregation group 1[SwitchA-Ethernet1/0/2] interface Ethernet1/0/3[SwitchA-Ethernet1/0/3] port link-aggregation group 1 云南省高等职业技术教育招生考试模拟试题公共英语一、选出每组单词划线部分与其余三个不同的选项，并将答案写在答题卡相应的位置。

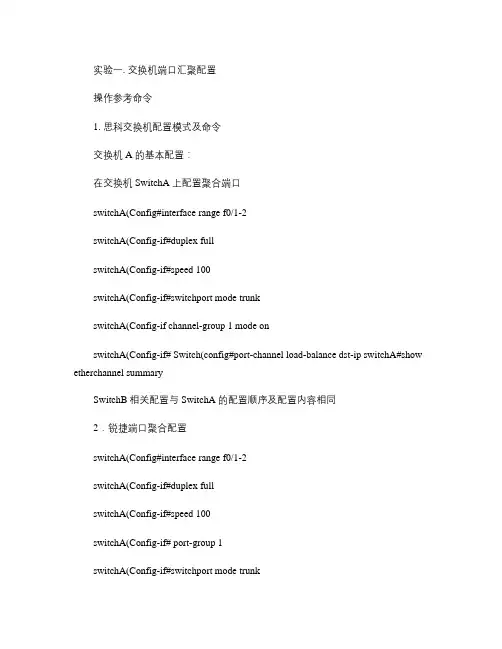

实验一. 交换机端口汇聚配置操作参考命令1. 思科交换机配置模式及命令交换机A 的基本配置：在交换机SwitchA 上配置聚合端口switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if#switchport mode trunkswitchA(Config-if channel-group 1 mode onswitchA(Config-if# Switch(config#port-channel load-balance dst-ip switchA#show etherchannel summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同2．锐捷端口聚合配置switchA(Config#interface range f0/1-2switchA(Config-if#duplex fullswitchA(Config-if#speed 100switchA(Config-if# port-group 1switchA(Config-if#switchport mode trunkswitchA(Config-if#exit验证测试：验证接口 f0/1和f0/2属于AG1switchA#show aggregateport 1summarySwitchB 相关配置与SwitchA 的配置顺序及配置内容相同3. 华为系列交换机配置模式及命令进入端口E0/1[SwitchA]interface Ethernet 0/1参与端口汇聚的端口必须工作在全双工模式[SwitchA-Ethernet0/1]duplex full参与端口汇聚的端口工作速率必须一致[SwitchA-Ethernet0/1]speed 100端口E0/2与端口E0/1的配置一致[SwitchA-Ethernet0/1] interface Ethernet 0/2[SwitchA-Ethernet0/2] duplex full[SwitchA-Ethernet0/2]speed 100[SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both [SwitchA]dis link-aggregationSwitchB 相关配置与SwitchA 的配置顺序及配置内容相同4．配置两个交换机的Vlan 1地址[SwitchA]interface vlan-interface 1[SwitchA-Vlan-interface]ip address 192.168.1.1 255.255.255.0[SwitchA-Vlan-interface]quit[SwitchA]display interface vlan 1[SwitchB]interface vlan-interface 1[SwitchB-Vlan-interface]ip address 192.168.1.2 255.255.255.0[SwitchB-Vlan-interface]quit[SwitchB]display interface vlan 1【测试汇聚结果】[SwitchA]ping 192.168.1.2将E0/1端口关闭再进行测试[SwitchA] int e0/1[SwitchA-Ethernet 0/1]shutdown[SwitchA]ping 192.168.1.2三、注意事项和排错1、为使Portgroup 正常工作，只有同类端口才能聚合为一个AG 端口。

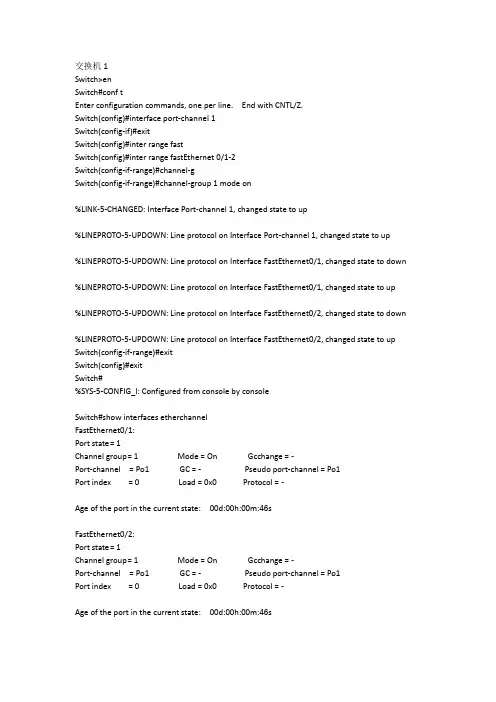

交换机1Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface port-channel 1Switch(config-if)#exitSwitch(config)#inter range fastSwitch(config)#inter range fastEthernet 0/1-2Switch(config-if-range)#channel-gSwitch(config-if-range)#channel-group 1 mode on%LINK-5-CHANGED: Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up Switch(config-if-range)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show interfaces etherchannelFastEthernet0/1:Port state = 1Channel group = 1 Mode = On Gcchange = -Port-channel = Po1 GC = - Pseudo port-channel = Po1Port index = 0 Load = 0x0 Protocol = -Age of the port in the current state: 00d:00h:00m:46sFastEthernet0/2:Port state = 1Channel group = 1 Mode = On Gcchange = -Port-channel = Po1 GC = - Pseudo port-channel = Po1Port index = 0 Load = 0x0 Protocol = -Age of the port in the current state: 00d:00h:00m:46sPort-channel1:Port-channel1Age of the Port-channel = 00d:00h:03m:01sLogical slot/port = 2/1 Number of ports = 2GC = 0x00000000 HotStandBy port = nullPort state =Protocol = 3Port Security = DisabledPorts in the Port-channel:Index Load Port EC state No of bits------+------+------+------------------+-----------0 00 Fa0/1 On 00 00 Fa0/2 On 0Time since last port bundled: 00d:00h:00m:46s Fa0/2交换机2Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface port-channel 1Switch(config-if)#exitSwitch(config)#interface range fastSwitch(config)#interface range fastEthernet 0/1-2Switch(config-if-range)#channel-gSwitch(config-if-range)#channel-group 1 mode on%LINK-5-CHANGED: Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up Switch(config-if-range)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show interfaces etherchannelFastEthernet0/1:Port state = 1Channel group = 1 Mode = On Gcchange = -Port-channel = Po1 GC = - Pseudo port-channel = Po1 Port index = 0 Load = 0x0 Protocol = -Age of the port in the current state: 00d:00h:00m:32sFastEthernet0/2:Port state = 1Channel group = 1 Mode = On Gcchange = -Port-channel = Po1 GC = - Pseudo port-channel = Po1 Port index = 0 Load = 0x0 Protocol = -Age of the port in the current state: 00d:00h:00m:32s----Port-channel1:Port-channel1Age of the Port-channel = 00d:00h:01m:21sLogical slot/port = 2/1 Number of ports = 2GC = 0x00000000 HotStandBy port = null Port state =Protocol = 3Port Security = DisabledPorts in the Port-channel:Index Load Port EC state No of bits------+------+------+------------------+-----------0 00 Fa0/1 On 00 00 Fa0/2 On 0Time since last port bundled: 00d:00h:00m:32s Fa0/2Switch#。

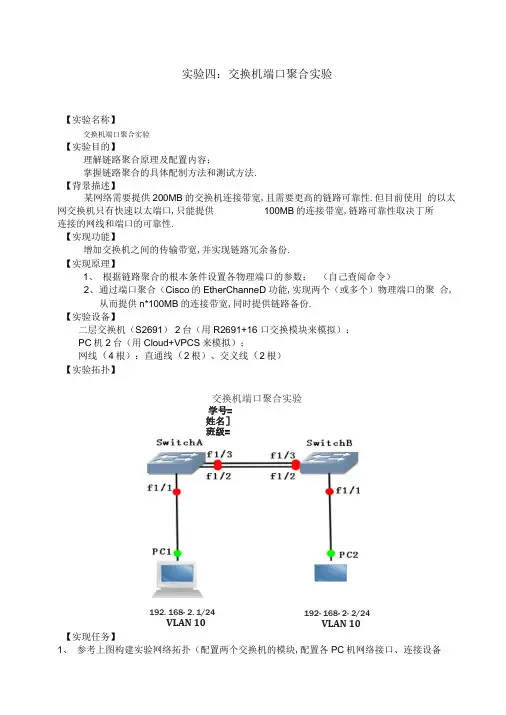

实验四：交换机端口聚合实验【实验名称】交换机端口聚合实验【实验目的】理解链路聚合原理及配置内容；掌握链路聚合的具体配制方法和测试方法. 【背景描述】某网络需要提供200MB 的交换机连接带宽,且需要更高的链路可靠性.但目前使用 的以太网交换机只有快速以太端口,只能提供 100MB 的连接带宽,链路可靠性取决丁所 连接的网线和端口的可靠性. 【实现功能】增加交换机之间的传输带宽,并实现链路冗余备份. 【实现原理】1、 根据链路聚合的根本条件设置各物理端口的参数； （自己查阅命令）2、 通过端口聚合（Cisco 的EtherChanneD 功能,实现两个（或多个）物理端口的聚 合,从而提供n*100MB 的连接带宽,同时提供链路备份.【实验设备】二层交换机（S2691） 2台（用R2691+16 口交换模块来模拟）； PC 机2台（用Cloud+VPCS 来模拟）；网线（4根）：直通线（2根）、交义线（2根） 【实验拓扑】交换机端口聚合实验【实现任务】1、 参考上图构建实验网络拓扑（配置两个交换机的模块,配置各PC 机网络接口、连接设备192. 168- 2. 1/24VLAN 10192- 168- 2- 2/24VLAN 10学号= 姓名］ 班级=等）2、完整、明确的标注端口及配置信息；3、在交换机（Switch A）上配置VLAN 10,并将其F1/1端口划入VLAN 10中；4、在交换机（Switch B）上配置VLAN 10,并将其F1/1端口划入VLAN 10中；5、对交换机（Switch A）进行端口聚合配置,创立端口聚合链路1,并将该交换机的F1/2-3 接口参加到端口聚合链路16、对交换机（Switch B）进行端口聚合配置,创立端口聚合链路1,并将该交换机的F1/2-3 接口参加到端口聚合链路17、通过VPCS虚拟机,为了每个PC机配置IP地址；8、在两台PC机间进行连通性测试（相互可以ping通且链路状态稳定）；9、断开链路Switch A （ F1/2）— > Switch B（F1/2）或链路Switch A （F1/3）— >Switch B（F1/3）中的任意一条后,再次对两台PC机进行连通性测试（相互可以ping通,但会出现延时且链路状态不稳定）.【实验步骤】步骤1.（1）根据上图构建网络拓扑结构图注意：利用“图标管理〞功能配置的交换机用c2691的IOS进行模拟.（2）配置模块右键点击交换机（Switch A）图标,选中“配置〞t “插槽〞,进行如下列图设置后, 点击“OK 〞；右键点击交换机(Switch B)图标,选中“配置〞t “插槽〞,进行如下列图设置后, 点击“OK 〞；(3) 配置各PC机网络接口右键点击PC1图标,选中“配置〞t “NIO UDP 〞,进行如下列图设置后,点击“添加〞后再点击“ OK 〞；同理对PC2进行配置.(注意：各PC机问的本地端口和远程端口号应不同)(4) 根据网络拓扑图完成设备连接步骤.标注端口及配置信息:(点击“开始〞按钮,运行所有设备)步骤3.交换机Switch A上的VLAN配置右键点击交换机Switch A图标,选中“console〞,等待交换机初始化后,开始进行如下配置：Switch A>enSwitch A# vlan database 〃进入VLAN 配置模式Switch A(vlan)#vlan 10 〃创立VLAN 10Switch A(vlan)#exitSwitch A# configure terminal 〃进入全局模式Switch A(config)#interface f 1/1 //进入到f1/1 接口模式Switch A(config-if)#switchport access vlan 10 //将f1/1 划入到VLAN 10 中Switch A#show running 〃查看配置好的vlan信息,显示如下列图：步骤4 .交换机Switch B上的VLAN配置右键点击交换机Switch B图标,选中“console〞,等待交换机初始化后,开始进行如下配置：Switch B>enSwitch B# vlan database 〃进入VLAN 配置模式Switch B(vlan)#vlan 10 〃创立VLAN 10Switch B(vlan)#exitSwitch B# configure terminal 〃进入全局模式Switch B(config)#interface f 1/1 //进入到f1/1 接口模式Switch B(config-if)#switchport access vlan 10 //将f1/1 划入到VLAN 10 中Switch B#show running 〃查看配置好的vlan 信息,显示如下列图:步骤5.交换机Switch A 上的端口聚合配置Switch A(config-if)#switch trunk e ncapsulationdot1q Switch A(config-if) #no shutdown 〃开启端口聚合链路Switch A(config) # int range fastEthernet 1/2 -3 //进入到 f1/2-3 的接 口模式 Switch A(config-if-range)#switch mode trunk Switch A(config-if -range)# channel-group 1 mode on 〃将接口 f1/2-3 参加到端口聚合链路 1中,如下图Switch A （config-if -range ）#end //M 回到用户模式Switch A#show interface f1/2 switchport 〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）Switch A#show interface f1/3 switchport 〃查看f1/3接口状态信息（注意与之前该端口的信 息做比拟）Switch A#show interface port-channel1〃查看端口聚合链路1的接口状态信息,以及绑定到此接口的物理端口号,如下列图所示：Switch A#show interface f1/2 switchport Switch A#show interface f1/3 switchport Switch A# configure terminalSwitch A(config) # int port-channel 1Switch A(config-if) # switchport mode trunk〃查看f1/2接口状态信息 〃查看f1/3接口状态信息 〃进入全局模式〃创立端口聚合链路1〃定义端口聚合链路1的封装模式为了trunk步骤6.交换机Switch B 上的端口聚合配置Switch B(config-if)#switch trunk e ncapsulationdot1q Switch B(config-if) #no shutdown 〃开启端口聚合链路Switch B(config) # int range fastEthernet 1/2 -3 //进入到 f1/2-3 的接 口模式 Switch B(config-if-range)#switch mode trunkSwitch B(config-if -range)# channel-group 1 mode on 〃将接口 f1/2-3 参加到端口聚合链路 1中,如下图Switch B#show interface f1/2 switchport Switch B#show interface f1/3 switchport Switch B# configure terminalSwitch B(config) # int port-channel 1Switch B(config-if) # switchport mode trunk〃查看f1/2接口状态信息 〃查看f1/3接口状态信息 〃进入全局模式〃创立端口聚合链路1〃定义端口聚合链路1的封装模式为了trunkSwitch B#show interface port-channel1步骤7.通过VPCS 虚拟机,为了每个PC 机配置IP 地址步骤8.用Ping 命令检查主机间的连通性,PC1和PC2可以互相ping 通,显示如下列图:Switch B(config-if -range)#endSwitch B#show interface f1/2 switchport Switch B#show interface f1/3 switchport〃返回到用户模式〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）步骤9.(1)选择断开链路 SwitchA (F1/2) — > SwitchB(F1/2),保存链路 SwitchA (F1/3)一 >SwitchB(F1/3),测试PC1和PC2间的连通性；VPCS[1]> ping 192.168.2.2 - t //PC1 向 PC2发送数据包,直至U 用 Crtl+C 来中断,如下列图所示：(2)在发送第65个数据包(即icmp _ seq=6成的时候,重新连好链路 Switch A (F1/2) 一＞Switch B(F1/2), 一段时间后底路状态恢复正常,如下列图所示：断开一条 链路由上述1)、2)可知,断开一条链路后,PC1和PC2相互可以ping 通,但会出现延时且 链路状态不稳定的情况.将断开的链路重新连接后,链路状态恢复正常.如果选择断开链路 SwitchA (F1/3) — > SwitchB(F1/3),保存链路 SwitchA (F1/2)一 > SwitchB(F1/2)应该会出现和上述类似的结果. 步骤10.对以上实验结果进行进行分析,总结。
