喷塑也就是我们常讲的静电粉末喷涂(精)

静电喷塑的原理和工艺流程静电喷塑是一种常见的喷涂工艺，其原理是利用静电作用将颗粒状喷涂材料均匀地吸附在被喷涂物体的表面上。

这种工艺适用于金属、塑料、木材等各种不同材质的表面涂装，具有较高的涂装效率和质量。

在静电喷塑过程中，首先将喷涂材料通过特定设备将其颗粒化，形成细小的颗粒状物质。

然后，将喷枪与高压空气和静电源相连接，形成静电场。

当喷涂材料通过喷枪时，由于静电场的作用，颗粒状喷涂材料会在喷枪出口带电，并且会根据静电力的作用被吸附到被喷涂物体的表面上。

静电喷塑的工艺流程大致如下：准备工作、喷涂前处理、喷涂操作和固化过程。

准备工作：在进行静电喷涂之前，需要进行必要的准备工作。

首先，要准备好所需要的喷涂设备，包括喷枪、喷涂室、过滤系统等。

其次，需要准备好喷涂材料，根据被喷涂物体的特性和涂装要求选择适合的喷涂材料。

喷涂前处理：在进行静电喷涂之前，需要对被喷涂物体进行一些预处理工作。

这些预处理工作包括去除物体表面的油污、锈蚀、氧化物等，以确保被喷涂表面的清洁和光滑。

此外，在一些特殊情况下，还需要进行底漆涂装等工序。

喷涂操作：在喷涂操作中，首先需要将喷涂材料装入喷枪的喷杯中，并将其通过压缩空气带入喷涂室。

然后，操作人员通过控制喷枪的喷射速度和角度，以及喷涂材料的流量来进行喷涂操作。

在喷涂过程中，喷枪的喷洒方式、喷涂距离和角度等因素都会影响喷涂的效果和质量。

固化过程：在喷涂完成后，需要对喷涂材料进行固化处理。

固化的方式可以根据喷涂材料的特性和涂装要求而定，包括常见的自然干燥、烘干、烤炉固化等方式。

固化的目的是使喷涂材料在表面形成坚硬的保护膜，提高其耐久性和外观质量。

静电喷塑工艺具有许多优点，比如喷涂效率高、均匀性好、节省喷涂材料等。

然而，也需要注意一些问题，比如静电喷塑喷涂室的环境要求较高，需要保持一定的湿度和温度，以避免静电火花引起火灾。

此外，还需要注意喷涂材料的选择和配比，以保证喷涂效果的一致性和稳定性。

喷塑修理方法和技巧喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。

优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。

那么多优点的喷塑如果出现故障应该怎么修理呢?以下是店铺为你整理的喷塑修理方法，希望能帮到你。

喷塑修理方法1).粉末飞扬，上粉率低主要原因：①静电发生器无高压或不足;②工件接地不良;③气压太大;④挂具导电不良;⑤粉末品质不佳;⑥回收装置风道堵塞或回收系统无法正常运转。

解决措施：①检查有无高压输出;②检查输送链接地是否良好;③减少出粉气压;④定期清洗(脱漆)或更换;⑤检查粉末质量，如粒度和树脂份;⑥检查风道和风机。

2).工件边缘露底主要原因：①工件边角太尖锐;②固化温度低，粉末流化时间长;③粉末带电性差，边缘上粉少;④粉末熔融粘度太低;⑤粉末的胶化时间太长。

解决措施：①喷涂前修理工件边角，使成圆弧形;②适当提高固化温度(须注意粉末的耐温性是否良好);③增加电压，缩短喷枪与工件的距离或适当延长对边缘的喷涂时间;④粉末厂必须修正配方;⑤粉末厂必须修正配方。

3).漏水(涂层有黄色斑点、起皱、局部锤纹消失)主要原因：①多由于采用方形挂具，挂具内积液，固化时挥发或渗出;②挂具反方向倾斜，积液无法烘干;③工件上有积液，无法完全烘干。

解决措施：①将挂具改成细圆棍形;②挂具正方向倾斜，使积液及时排出;③改进工件挂法，或修正工件边缘结构使烘烤中不积液。

4).涂层丙酮试验不合格主要原因：①烘烤时间不足或温度偏低;②粉末品质不好;③粉末过期。

解决措施：①调整烘烤温度和时间，再作检验;②粉末厂改善粉末质量;③检查粉末生产日期，过期粉先检验，合格才能用。

5).涂层冲击性能差，附着力低主要原因：①磷化膜过厚;②烘烤温度低，粉末没有充分固化;③粉末品质差;④粉末过期;⑤涂层太厚;⑥除油除锈不彻底;⑦两种不同性质的粉末相混。

解决措施：①涂装磷化参数(如浓度、温度、时间等);②调整固化条件; ③粉末厂改善粉末质量;④检查粉末生产日期，过期粉先检验，合格才能用;⑤测量膜厚，并调整喷涂参数;⑥加强前处理;⑦加强现场管理。

通常家具的表面都要进行一定的处理来保证家具能够愈加耐用，而且家具是人类维持正常生活、从事生产实践和开展社会活动必不可少的器具设施大类。

家具也跟随时代的脚步不断发展创新，到如今门类繁多，用料各异，品种齐全，用途不一。

是建立工作生活空间的重要基础，所以在家具的表面用上喷塑产品好吗，接下来就为大家详细的讲解一下，希望对大家有所帮助。

首先喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。

该技术与普通喷漆表面处理相比，优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。

因此，常常被应用于轻工、家用装修领域。

其工作原理在于将塑料粉末通过高压静电设备充电，在电场的作用下，将涂料喷涂到工件的表面，粉末会被均匀地吸附在工件表面，形成粉状的涂层；而粉状涂层经过高温烘烤后流平固化，塑料颗粒会融化成一层致密的效果各异的最终保护涂层；牢牢附着在工件表面。

并且不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。

综上所述，在家具的表面用上喷塑这款产品的效果总体上来说是好的，所以大家可以放心的使用，不必有过多的担心。

杭州富阳迅达喷塑厂是一家具有多年表面处理,静电喷塑的专业生产厂家。

本企业通过国家环保部门批复，拥有专职员工30余人，主要喷塑产品:如通信行业、邮电器材行业、空调板、护栏等。

技术力量雄厚，大部分业务是供给大企业单位，与多家大型企业建立了长期的业务关系，受到众多用户单位的好评。

第1篇摘要：静电粉末喷涂是一种高效、环保的涂装工艺，广泛应用于汽车、家电、金属制品等行业。

本文将详细介绍静电粉末喷涂工艺的原理、设备、操作步骤以及注意事项，以期为相关从业人员提供参考。

一、引言静电粉末喷涂工艺是一种利用静电原理，将粉末涂料均匀喷涂在工件表面的涂装方法。

与传统涂装工艺相比，静电粉末喷涂具有以下优点：涂层均匀、附着力强、环保、节省涂料、干燥速度快等。

因此，静电粉末喷涂在工业生产中得到了广泛应用。

二、静电粉末喷涂原理静电粉末喷涂工艺主要基于静电原理，其基本原理如下：1. 粉末带电：在粉末输送过程中，粉末与输送管道、输送带等发生摩擦，使粉末带上静电。

2. 粉末吸附：带电粉末在静电场的作用下，被吸附到工件表面。

3. 粉末熔化：工件表面温度升高，粉末涂料熔化，形成均匀的涂层。

4. 固化：涂层在室温下或加热条件下固化，形成具有良好附着力的涂膜。

三、静电粉末喷涂设备静电粉末喷涂设备主要包括以下几部分：1. 粉末输送系统：包括粉末储存罐、输送泵、输送管道等。

2. 喷涂系统：包括喷枪、静电发生器、粉末回收系统等。

3. 烘干设备：包括烘干室、加热器等。

4. 辅助设备：包括工件输送设备、除静电设备等。

四、静电粉末喷涂操作步骤1. 准备工作：检查设备是否正常，调整设备参数，确保设备处于最佳工作状态。

2. 粉末准备：将粉末涂料倒入储存罐，调整粉末输送系统，确保粉末顺畅输送。

3. 喷涂：将工件放置在喷枪下方，开启喷枪和静电发生器，进行喷涂。

4. 烘干：将喷涂好的工件送入烘干室，进行烘干固化。

5. 冷却：烘干后的工件在冷却室中冷却至室温。

6. 检验：对涂层进行外观检查、附着力测试等，确保涂层质量。

五、静电粉末喷涂注意事项1. 粉末选择：根据工件材质、表面处理要求等因素选择合适的粉末涂料。

2. 喷枪调整：调整喷枪与工件之间的距离、角度等参数，确保涂层均匀。

3. 烘干温度：根据粉末涂料特性，调整烘干温度，确保涂层固化。

静电粉末喷涂工艺
静电粉末喷涂是一种常用的表面涂装工艺，它利用静电原理将粉末材料喷涂到工件表面形成涂层。

以下为静电粉末喷涂工艺的步骤：
1. 准备工作：检查喷涂设备和工件表面，确保其符合要求。

清洁工件表面以去除油脂、灰尘等杂质。

2. 准备粉末：选择适当的粉末材料，根据工件的要求进行调配和混合。

确保粉末无结块和杂质。

3. 准备喷涂设备：调整喷涂枪的参数，如高压、低压、气压、波动等。

确保喷枪正常工作，并连接好静电设备。

4. 喷涂操作：将工件放置在喷涂架上，并用防护薄膜或胶带覆盖不需要喷涂的部分。

用喷涂枪均匀地喷涂粉末，注意保持适当的距离和角度。

5. 固化处理：喷涂完成后，将工件移至烘箱或加热室进行固化处理。

根据粉末的要求，设置适当的温度和时间进行固化。

6. 质量检验：待涂层完全固化后，对其进行质量检验。

常用的方法包括外观检查、厚度测量、附着力测试等。

静电粉末喷涂工艺具有喷涂效率高、涂层质量好、环境友好等优点，广泛应用于汽车、家电、建筑等行业。

静电粉末喷涂工艺流程
静电粉末喷涂是一种常见的表面涂装工艺，它通过将粉末喷涂
在工件表面，然后在烘烤烘干的过程中使粉末涂层固化，形成一层
坚固的保护膜。

这种工艺流程在金属制品、家具、汽车零部件等领
域得到广泛应用。

下面将详细介绍静电粉末喷涂的工艺流程。

首先，准备工件表面。

在进行静电粉末喷涂之前，需要对工件
表面进行处理，包括去除油污、锈蚀和其他杂质，以确保粉末涂层
能够牢固地附着在工件表面上。

通常采用喷砂、化学处理、机械打
磨等方法进行表面处理。

接下来是粉末喷涂。

在工件表面处理完成后，将粉末通过静电
喷枪喷涂到工件表面上。

静电喷枪通过高压静电场使粉末带电，然
后将带电的粉末吹向接地的工件表面，由于静电作用，粉末会均匀
地吸附在工件表面上，形成一层均匀的粉末涂层。

然后是烘烤固化。

喷涂完成后，工件需要进入烘烤炉进行固化
处理。

在烘烤炉中，将工件加热至一定温度，使粉末涂层熔化流平，并在固化的过程中形成坚固的涂层。

固化温度和时间是影响涂层质
量的关键参数，需要根据不同的粉末材料和工件材质进行调整。

最后是质量检验。

经过烘烤固化后的工件需要进行质量检验，
包括检查涂层厚度、附着力、外观质量等。

同时还需要进行耐腐蚀、耐磨损等性能测试，以确保涂层符合要求。

总的来说，静电粉末喷涂工艺流程包括工件表面处理、粉末喷涂、烘烤固化和质量检验四个主要步骤。

通过合理的工艺流程和严
格的质量控制，可以获得高质量的粉末涂层，提高工件的表面质量
和耐腐蚀性能，延长使用寿命，广泛应用于各个领域。

喷塑将塑料粉末喷涂在零件上的种表面处理方法。

静电喷涂工艺（静电喷塑）具有的优势:不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。

静电喷塑的工艺原理:是利用电晕放电现象使粉末涂料吸附在工件上的。

其过程是这样的：粉末涂料由供粉系统借压缩空气气体送入喷枪，在喷枪前端加有高压静电发生器产生的高压，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，它受静电力的作用，被吸到与其极性相反的工件上去，随着喷上的粉末增多，电荷积聚也越多，当达到一定厚度时，由于产生静电排斥作用，便不继续吸附，从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂膜。

静电喷塑的工艺流程：1、前处理：目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。

主要工艺步骤：除油、除锈、磷化、钝化。

工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力2、静电喷涂目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。

工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用3、高温固化目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。

工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。

关于电泳黑、发黑与喷塑黑的工艺区别(整理后)工件表面黑色工艺一.电泳• 1.释义:电泳漆，也叫电泳涂料。

电泳是涂装金属工件最有效的方法之一。

电泳涂装是将具有导电性的被涂物浸在装满水稀释的浓度比较低的电泳涂料槽中作为阳极（或阴极），在槽中另设置与其对应的阴极（或阳极），在两极间接通直流电一段时间后，在被涂物表面沉积出均匀细密、不被水溶解涂膜的一种特殊的涂装方法。

• 2.分类:电泳涂料按被涂工件电极可分为阳极电泳涂料和阴极电泳涂料；按成膜物在水中存在的离子形态可分为阴离子电泳涂料和阳离子电泳涂料。

• 3.应用:可分为阳极电泳漆、阴极电泳漆。

其中阳极电泳漆有阳极丙烯酸，主要应用于铝制品，铝材氧化后用阳极电泳漆保护，光泽度在50-90度之间、漆膜较薄，在铝型材行业广泛应用。

阴极电泳漆又可分为：环氧电泳漆、丙烯酸电泳漆和聚胺脂电泳漆。

环氧电泳漆：有超强的盐雾性能、及深孔泳透力，在磷化底材上盐雾性能可达1000小时以上、主要较成熟的产品以亮黑、哑黑、深灰、浅灰为主。

红色、绿色、及一些彩色也有应用，环氧电泳漆是一种可以遮盖底材的涂料，主要用于底漆防腐、也可以做为一般要求的五金工件面漆。

丙烯酸及聚胺脂电泳漆：有超强的耐候性能，抗（QUV）黄变功能、透明度高（85-90度）主要用于镀层保护，添加专用色浆可调配，透底鲜艳不同彩色效果的颜色，及在五金件直接电泳提高盐雾性能。

• 4.特性:优点.电泳涂料作为一类新型的低污染、省能源、省资源、起作保护和防腐蚀性的涂料，具有涂膜平整，耐水性和耐化学性好等特点，容易实现涂装工业的机械化和自动化，适合形状复杂，有边缘棱角、孔穴工件涂装。

局限性:1、电泳必须在通电的情况下才能进行，因此适用于具有导电性的被涂物（一般是金属）。

2、导电特性不一样的多种金属组合成的被涂物，不宜采用电泳涂装工艺，如有一些电泳涂料对Cu、Sn等金属离子会产生过敏现象。

3、电泳涂料湿膜须烘烤后才能形成致密的漆膜，因此不能耐高温的被涂物也不能采用电泳涂装工艺。

阳台护栏静电喷涂与烤漆有什么区别？哪个好？正在选购护栏的消费者肯定有听到销售人员介绍自己护栏的相关特点，有的护栏采用的静电喷涂的工艺，有的护栏采用的是烤漆上色，那么究竟这两种工艺有什么区别？哪种工艺制造出来的护栏更好呢？华禹科技今天就为大家解答一下答案。

1、工作原理的不同烤漆是一种工业用漆。

它分为水性金属烤漆和油性金属烤漆两种。

水性金属烤漆是一种环保漆，以水为溶剂，而油性金属烤漆则是以有机溶剂为溶剂。

其方法是将材料打磨到一定粗糙程度，喷上若干层油漆。

并经高温烘烤定型，该工艺目前对油漆要求较高，显色性好。

而喷塑是将塑料粉末喷涂在零件上的一种表面处理方法。

喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。

2、两者优势的差异烤漆具有不粘性，涂膜不易与其他物质粘合，很薄的膜也显示出很好的不粘附性能。

而且烤漆耐热抗湿，有很低的摩擦性质。

在高负载下，具有优良的耐磨性能。

在一定的负载下，具备耐磨损和不粘附的双重优点。

烤漆不易药品侵蚀，可以保护零件免于遭受任何种类的化学腐蚀。

喷塑不需稀料，施工对环境无污染，对人体无毒害。

涂层外观质量优异，附着力及机械强度强，喷涂施工固化时间短，涂层耐腐耐磨能力高出很多，不需底漆。

有些施工场合已经明确提出必须使用静电喷塑工艺处理，静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。

3、外观硬度不同喷塑比烤漆的涂膜硬度、附着力都要高点，烤漆的外观亮度要好点，两者都用来做外观防护，但外观要求较高的一般用烤漆，当然高档的金属塑粉也可以用来做轿车的外观。

另外二者的前处理也不太一样，烤漆一般要进行酸洗磷化处理以增加涂膜的附着力，进而提高抗腐蚀能力，而喷塑只须进行除锈处理即可。

静电喷塑工艺和烤漆工艺比较，有明显的优势：使用塑粉进行静电喷塑，塑粉采用洁净的压缩空气作为分散介面，不用使用稀料进行稀释，有利于环境保护和操作及使用人员的身体健康。

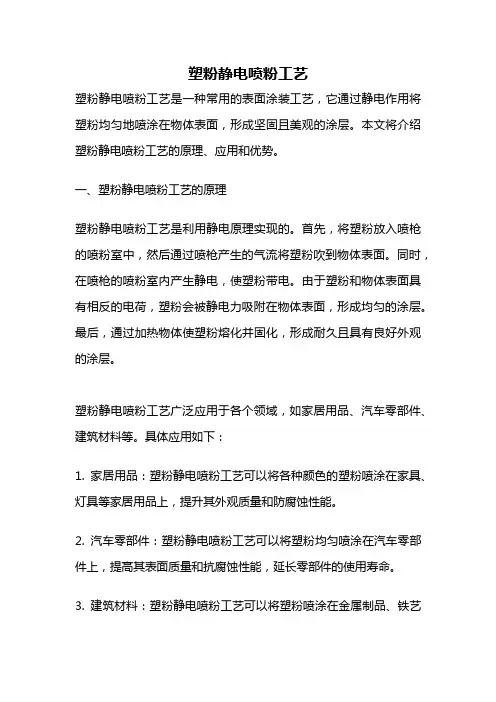

塑粉静电喷粉工艺塑粉静电喷粉工艺是一种常用的表面涂装工艺，它通过静电作用将塑粉均匀地喷涂在物体表面，形成坚固且美观的涂层。

本文将介绍塑粉静电喷粉工艺的原理、应用和优势。

一、塑粉静电喷粉工艺的原理塑粉静电喷粉工艺是利用静电原理实现的。

首先，将塑粉放入喷枪的喷粉室中，然后通过喷枪产生的气流将塑粉吹到物体表面。

同时，在喷枪的喷粉室内产生静电，使塑粉带电。

由于塑粉和物体表面具有相反的电荷，塑粉会被静电力吸附在物体表面，形成均匀的涂层。

最后，通过加热物体使塑粉熔化并固化，形成耐久且具有良好外观的涂层。

塑粉静电喷粉工艺广泛应用于各个领域，如家居用品、汽车零部件、建筑材料等。

具体应用如下：1. 家居用品：塑粉静电喷粉工艺可以将各种颜色的塑粉喷涂在家具、灯具等家居用品上，提升其外观质量和防腐蚀性能。

2. 汽车零部件：塑粉静电喷粉工艺可以将塑粉均匀喷涂在汽车零部件上，提高其表面质量和抗腐蚀性能，延长零部件的使用寿命。

3. 建筑材料：塑粉静电喷粉工艺可以将塑粉喷涂在金属制品、铁艺制品等建筑材料上，增加其耐候性和装饰效果。

三、塑粉静电喷粉工艺的优势与传统的涂装工艺相比，塑粉静电喷粉工艺具有以下优势：1. 环保节能：塑粉静电喷粉工艺不含有机溶剂，不会产生有害气体和废水，符合环保要求；同时，喷粉过程中可回收利用未粘附的塑粉，节约了资源。

2. 良好的涂层质量：塑粉静电喷粉工艺可以形成均匀、致密的涂层，具有良好的附着力和抗腐蚀性能，提高了产品的使用寿命。

3. 多样化的颜色和效果：通过选择不同颜色和类型的塑粉，可以实现多种外观效果，满足不同客户的需求。

4. 高效率和低成本：塑粉静电喷粉工艺操作简便，生产效率高；同时，由于塑粉可以循环利用，降低了喷涂成本。

5. 适用范围广：塑粉静电喷粉工艺适用于各种材料，如金属、塑料、陶瓷等，具有广泛的应用前景。

塑粉静电喷粉工艺是一种高效、环保、具有良好涂层质量的涂装工艺。

它在家居、汽车和建筑等领域得到广泛应用，并具有显著的优势。

喷塑将塑料粉末喷涂在零件上的一种表面处理方法。

静电喷涂工艺（静电喷塑）具有的优势:不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。

静电喷塑的工艺原理:是利用电晕放电现象使粉末涂料吸附在工件上的。

其过程是这样的：粉末涂料由供粉系统借压缩空气气体送入喷枪，在喷枪前端加有高压静电发生器产生的高压，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，它受静电力的作用，被吸到与其极性相反的工件上去，随着喷上的粉末增多，电荷积聚也越多，当达到一定厚度时，由于产生静电排斥作用，便不继续吸附，从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂膜。

静电喷塑的工艺流程：1、前处理：目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。

主要工艺步骤：除油、除锈、磷化、钝化。

工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力2、静电喷涂目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。

工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用3、高温固化目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。

工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。

静电喷塑工艺指导书1 静电喷塑的定义喷塑也就是我们常讲的静电粉末喷涂，它是利用静电发生器使塑料粉末带电，吸附在铁板表面，然后经过185～220℃的烘烤,使粉末熔化黏附在金属表面，喷塑产品多用于户内使用的箱体，漆膜呈现平光或哑光效果。

喷塑粉主要有丙烯酸粉末、聚酯粉末等。

2 静电喷塑的工艺原理喷塑是利用电晕放电现象使粉末涂料吸附在工件上的。

其过程是这样的：粉末涂料由供粉系统借压缩空气气体送入喷枪，在喷枪前端加有高压静电发生器产生的高压，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，它受静电力的作用，被吸到与其极性相反的工件上去，随着喷上的粉末增多，电荷积聚也越多，当达到一定厚度时，由于产生静电排斥作用，便不继续吸附，从而使整个工件获得一定厚度的粉末涂层，然后经过热使粉末熔融、流平、固化，即在工件表面形成坚硬的涂膜。

3 静电喷塑的工艺流程3.1 工艺流程除油除锈→水洗→水洗→中和→表调→磷化→水洗→烘干→喷塑→烘烤3.2 磷化操作指标1）除油除锈二合一工艺参数PH：1-2；温度：20-40度；时间：20-30分钟，根据实际的除油除锈效果（水膜试验）及除锈效果（目测法）及时加料2）水洗工艺参数PH：5-6；保持溢流或每1-2天换水，酸洗后的工件容易返锈，应减少停留时间，尽快进入下道工序。

3）中和工艺参数；PH：9-10；温度：常温；时间：1分钟；应每天添加少量中和剂，槽液发红时应废弃重配4）表调工艺参数PH：8-9.5；温度：常温；时间：1分钟；应每天更换10%或每月更换一次槽液。

5）磷化工艺参数：总酸度TA：30-50；游离酸：1.0-1.5；促进度：2-4；温度：20-40度；时间：20-30分钟；磷化是涂装前处理的中心工序应在正常范围内使用,每天检测其工艺参数,及时加料,保证其质量。

促进剂在磷化槽液不进行工作时，也要不断的消耗所以在每天工作前都要添加一次促进剂，添加促进剂的方法是勤加少加。

喷塑也就是我们常讲的静电粉末喷涂,它是利用静电发生器使塑料粉末带电,吸附在铁板表面,然后经过180～220℃的烘烤,使粉末熔化黏附在金属表面,喷塑产品多用于户内使用的箱体,漆膜呈现平光或哑光效果。

喷塑粉主要有丙烯酸粉末、聚酯粉末等。

静电喷塑的工艺流程：
1、前处理：
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。

主要工艺步骤：除油、除锈、磷化、钝化。

工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力
2、静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。

工艺步骤：
利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；
落下的粉末通过回收系统回收，过筛后可以再用
3、高温固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。

工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。

提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。

4、装饰处理：
目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。

工艺步骤：罩光；转印等处理工艺。

静电喷塑工艺静电喷塑工艺是一种常见的表面涂装技术，通过利用静电作用将涂料喷涂到物体表面，以达到涂装效果。

该工艺具有高效、环保、均匀等特点，广泛应用于汽车、家电、建筑等领域。

下面将详细介绍静电喷塑工艺的原理、优势、应用以及注意事项。

一、静电喷塑工艺的原理静电喷塑工艺利用静电原理，将涂料通过喷枪喷涂到物体表面。

在喷涂过程中，涂料被带电，通过静电作用吸附在物体表面，形成均匀的涂层。

静电喷枪上带有一个电极，电极带有负电荷，而物体表面带有正电荷，两者之间形成静电吸引力，使涂料颗粒粘附在物体表面。

由于静电吸引力的作用，使得涂料能够均匀地分布在物体表面，形成平滑、美观的涂层。

1.高效：静电喷塑工艺操作简单，喷涂速度快。

相比传统的涂装方法，静电喷塑工艺可以大大提高涂装效率，提高生产效益。

2.环保：静电喷塑工艺不需要使用溶剂，减少了对环境的污染。

此外，由于静电喷塑工艺可以使涂料均匀分布，减少了涂料的浪费，降低了涂料的使用量。

3.均匀：静电喷塑工艺可以使涂料颗粒均匀分布在物体表面，形成平滑、均匀的涂层。

与传统的喷涂方法相比，静电喷塑工艺可以提供更好的涂装效果。

4.适用范围广：静电喷塑工艺可以应用于各种材料的涂装，如金属、塑料、玻璃等。

无论是平面还是曲面，都可以通过静电喷塑工艺实现涂装。

三、静电喷塑工艺的应用1.汽车工业：静电喷塑工艺在汽车制造中得到广泛应用。

通过静电喷塑工艺，可以使汽车外观涂装均匀、美观。

此外，静电喷塑工艺还可以提供汽车零部件的保护层，增加其耐腐蚀性能。

2.家电工业：静电喷塑工艺在家电制造中也有广泛应用。

通过静电喷塑工艺，可以为家电产品提供耐磨、耐腐蚀的涂层，提高产品的使用寿命。

3.建筑工业：静电喷塑工艺在建筑领域的应用越来越多。

通过静电喷塑工艺，可以为建筑材料提供装饰性涂层，提高建筑的美观性。

四、静电喷塑工艺的注意事项1.操作注意：在进行静电喷塑工艺时，需要注意操作规范。

操作人员必须穿戴防护设备，避免因静电产生的火花引发事故。

喷塑工艺一、定义喷塑是将塑料粉末喷涂在零件上的一种表面处理方法。

喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。

该技术与普通喷漆表面处理相比，优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。

因此，常常被应用于轻工、家用装修领域。

其工作原理在于将塑料粉末通过高压静电设备充电，在电场的作用下，将涂料喷涂到工件的表面，粉末会被均匀地吸附在工件表面，形成粉状的涂层；而粉状涂层经过高温烘烤后流平固化，塑料颗粒会融化成一层致密的效果各异的最终保护涂层；牢牢附着在工件表面。

喷塑产品多用于户内使用的箱体,漆膜呈现平光或哑光效果。

喷塑粉主要有丙烯酸粉末、聚酯粉末等。

喷塑是指工业金属表面的一种处理工艺，塑粉为粉末涂料，是一种新型的不含溶剂100%固体粉末状涂料。

它有两大类：热塑性粉末涂料和热固性粉末涂料。

涂料由特制树脂、颜填料、固化剂及其它助剂，以一定的比例混合，再通过热挤塑和粉碎过筛等工艺制备而成。

它们在常温下，贮存稳定，经静电喷涂或流化床浸涂，再加热烘烤熔融固化，使形成平整光亮的永久性涂膜，达到装饰和防腐蚀的目的。

常用于如：服装展示道具、货架、箱柜、工作台、物流储运设备等。

实现粉末涂料的超细粉化的难点和技术关键是解决超细粉粉体的流化问题。

常规粉末涂料的平均粒径为30-50微米，该粒径的粉体具有较好的流化性能，就是可以在气流下均匀的分散悬浮起来，从而能够顺利地进行粉体静电喷涂。

但当粉体粒径变小成为超细粉（平均粒径小于25微米），粉体的质量就大大减小同时表面积成倍增加，使得粉体间的实际吸附力大大增加，从而造成超细粉体之间容易抱团、结块，出现流化性能差的现象。

这些都是超细粉的自然属性。

二、优势不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。

在现代办公家具中，简约、时尚的钢制办公家具更为流行，其结实、耐用、性价比高，更加适合现代化办公环境。

而且，钢制办公家具的工艺和材质也有独到之处，使其深受客户青睐。

但是金属材质易腐蚀，这是众所周知的问题。

所以一般的金属家具的声场工艺的最后一步都是喷涂。

传统的喷涂勇的一般是油漆，但是油漆一般含有甲醛等有害物质，可能威胁到人的健康。

而现在的静电喷塑工艺，污染小，效率高则可以解决这一问题。

喷塑也就是我们常讲的静电粉末喷涂,它是利用静电发生器使塑料粉末带电,吸附在铁板表面,然后经过180～220℃的烘烤,使粉末熔化黏附在金属表面,喷塑产品多用于户内使用的箱体,漆膜呈现平光或哑光效果。

喷塑粉主要有丙烯酸粉末、聚酯粉末等。

家具喷塑主要具有以下的好处。

1、不需稀料，施工对环境无污染，对人体无毒害；2、涂层外观质量优异，附着力及机械强度强；3、喷涂施工固化时间短；4、涂层耐腐耐磨能力高出很多；5、不需底漆；6、施工简便，对工人技术要求低；7、成本低于同效果的喷漆工艺；8、有些应用场合已经明确提出必须使用静电喷塑工艺处理；9、静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象；10、喷涂效果在机械强度、附着力、耐腐蚀、耐老化等方面优于喷漆工艺；11、发展速度快，除了象锤纹、桔纹、磨砂、高光、亚光、裂纹、闪金、闪银等各种效果之外，近几年陆续出现了耐高温粉末、内低温粉末、高耐候性粉末、耐水粉末、耐酸粉末、低温固化粉末、UV固化粉末等等，使静电粉末喷涂具有更为广阔的前景。

富阳迅达喷塑厂是一家具有多年表面处理,静电喷塑的专业生产厂家。

我们的主要喷塑产品包括：电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等等。

我们还可以根据客户的要求及所需而量身定做各类颜色的静电喷涂，全面满足不同客户的需求。

静电粉末喷涂原理
静电粉末喷涂是一种常用的表面涂层技术，通过静电原理将带静电荷的粉末颗粒喷射到被涂物品的表面，在烘干后形成均匀、耐久的涂层。

静电粉末喷涂的原理是利用静电荷的吸引和斥力作用。

当电枪喷射带有静电荷的粉末时，粉末颗粒会随着喷涂气流被电枪加速，并带有正电荷。

被喷涂物品表面带有负电荷或接地，因此会吸引带有正电荷的粉末颗粒，使其静电粘附在表面上。

在喷涂过程中，粉末颗粒受到喷枪高速喷射和空气流动的影响，形成了均匀的喷射云。

粉末颗粒静电粘附在被涂物品表面后，会按照静电力线的方向分布。

随着喷涂的持续进行，表面上的粉末层逐渐增厚，直到达到设计要求。

为了确保喷涂效果和涂层质量，通常需要对涂层进行烘干。

在烘干过程中，喷涂物品经过高温处理，使粉末颗粒熔化、流动并与物品表面化学反应，最终形成均匀、致密、耐久的涂层。

静电粉末喷涂的优点包括喷涂效率高、涂层质量好、废料少、环保等。

由于静电粉末喷涂可以实现自动化、连续化操作，广泛应用于汽车工业、家电制造、建筑行业等领域。

锋创科技，定制您的专属色彩塑粉喷涂的价格塑粉喷涂的价格：塑粉大概分为三类，纯聚酯，纯环氧，混合型。

颜色很多，多数是往塑粉里添加着色剂制作成各种颜色的塑粉。

颜色效果可以有砂纹、高光、哑光、无光皮纹、龟纹、裂纹等，同一种塑粉不同的厂家质量不一样，价格也是不一样的。

南京锋创新材料科技有限公司为广大涂装厂家提供优良的粉末涂料喷涂方案。

有关塑粉喷涂的价格详情请联系咨询/。

喷塑，也就是我们常讲的静电粉末喷涂，它是利用静电发生器使塑料粉末带电,吸附在铁板表面，然后经过180～220℃的烘烤，使粉末熔化黏附在金属表面，喷塑产品多用于户内使用的箱体，漆膜呈现平光或哑光效果。

其粉末类型主要有丙烯酸粉末、聚酯粉末等。

有的时候我们需要自己进行塑粉喷涂，下面小编给大家介绍一些方法：1.调整适合的静电电压，一般情况在50KV-60KV即可，大粉量远距离喷涂的电压可为60KV-80KV之间复喷和静电屏蔽比较严重时应使用低电压，一般在30KV-50KV之间。

2.喷涂距离：正常情况下应是100-300mm之间。

在实际生产过程中，应根据被喷工件形状，工艺随时调整喷涂距离。

3.喷粉量：喷粉量一般根据被喷工件的工艺要求及形状而定。

在喷箱体里面时应特别注意粉量适当，不宜过大，否则下面会产生堆积。

锋创科技，定制您的专属色彩4.喷角落及沟槽A.喷涂时先喷角及沟槽，然后喷其他部位。

B.喷涂角及沟槽时应适当调整喷粉射程或减小枪距，并且改变枪的角度和摆动枪。

C.可适当调整电压。

5.金属粉末喷涂A.应将喷涂状态选择在恒流状态。

B.确保粉桶与地面绝缘。

C.工作时应及时将喷枪和粉管外面及工作手臂上沉积的粉末清理掉。

D.经常更换输粉管。

南京锋创新材料科技有限公司位于美丽的六朝古都——南京。

我公司是一家资历深厚的专业生产销售公司，拥有一支技术精湛的粉末涂料技术服务团队，以高品质、严标准的产品为依托以高技术水准的售后服务为后盾，为广大涂装厂家提供优良的粉末涂料喷涂方案。

UWh睇州匚时哀育的*归.黄糖量,身在J：计发♦生睢娥筑崩&U境弊序加一“ 忸M勒力向国化1上“武嫡代r,r. 1H ：.之:HL 前■.除情.・化I版但一帆眦，r.FJt? 前如II后事里1源由覆白・、曙.苴・布旦她米坳匕色由施评的规■上足为力而旧■的1H西里阡「杆耳」！糖的改色肾（t"■舟叱喂］,既比班晴£度烟灯看号他，的也「打.宙总值St界灯母世式..S*式，潭飞式的+ M4式左UK力相曲槽：昵阳明E（l A哂瓯击米城卜"2舅糊唠MMb鼻布式邮!1/自旭4图就**工件坦F.目N1 毒行;..■（：- HjJ^'J'.J：；?« I 力的也而I . 11 -. I fJ - j.（ 1 fi LWttfJf 'U .2 rr L«rf：-L+c i •㈤后的静电HF”*..」盘喝点工芭步・:轲r■心片印纪尸，小♦汴札A si灯著粕/i -耳曲木珠H：甬下的相*0HH收幕统轲枚.H司口可醴四阳3 目的.TJ，，b- 1 I' i\ J I Mih 工艺步■: ■ \< ..tfj l.*l -■. .' 200 . ■, .. ' ,'20 'tl二丁才（Minn（而居幅才硬缗网这一料球H一粉小喝生皆"用ttoe」电物制苜健■.险曲总做出.，・平.3”静电冷未喷涂作业的常见问屈及解决方法t *曲扇条就常比生艇上任朱理卜小忖抨魄中晌曲♦匕LL*Htt抖卧包长喟把的柴明,现梃据切卜1.1/牝尤内京班.鲜通方沫艇用At诈犯噫中段同融浦脚Nil恒救内■” ■点曷JB挂货和风笆崎阻抬.如见足工色&除斡旗鬓■需襄衿宜遥用普倦阳足空有我相处.右调及时更徐*X2唾桁卒内依城口叱是长卡.在饱汁雉.让片心气和飞忖鼠幔削据-利状片法是归无斤工背他阳常的中^工映刃喧拾条蟆*用阳布和唳平器彻悦洁宙喷粉巴为fn喷幅空.1.3悬挂链杂质。
