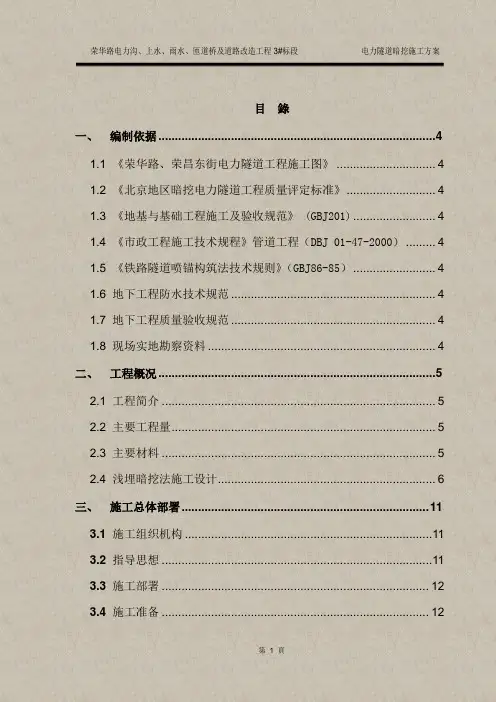

目录
一、编制依据 (3)
1.1《xx、荣昌东街电力隧道工程施工图》 (3)
1.2《xx地区暗挖电力隧道工程质量评定标准》 (3)
1.3《地基与基础工程施工及验收规范》 (GBJ201) (3)
1.4《市政工程施工技术规程》管道工程（DBJ 01-47-2000） (3)
1.5《铁路隧道喷锚构筑法技术规则》（GBJ86-85） (3)
1.6地下工程防水技术规范 (3)
1.7地下工程质量验收规范 (3)
1.8现场实地勘察资料 (3)
二、工程概况 (4)
2.1工程简介 (4)
2.2主要工程量 (4)
2.3主要材料 (4)
2.4浅埋暗挖法施工设计 (4)
三、施工总体部署 (10)
3.1施工组织机构 (10)
3.2指导思想 (10)
3.3施工部署 (11)
3.4施工准备 (11)
四、施工进度计划安排 (14)
4.1施工进度计划安排 (14)
4.2工期安排 (14)
4.3施工总体顺序 (14)
4.4工期进度安排 (14)
五、主要施工方法 (16)
5.1施工原则 (16)
5.2工艺流程 (16)
5.3竖井施工 (16)
5.4小导管超前加固 (21)
5.5开挖 (22)
5.6拱墙支护: (22)
5.7喷射混凝土 (23)
5.8背后注浆 (26)
5.9防水 (26)
5.10变形缝处理 (26)
5.11二衬施工 (27)
5.12监控量测 (27)
5.13电力附件安装 (28)
5.14 施工通风、照明、排水 (28)
5.15龙门架搭设及日常运行维护方案 (32)
六、质量计划 (40)
6.1质量方针 (40)
6.2质量目标 (40)
6.3质量组织体系 (40)
6.4各工序质量标准及观感要求 (40)
七、质量保证措施 (46)
7.1质量保证措施 (46)
7.2质量保证惩罚制度 (46)
7.3质量目标设计 (47)
八、施工管理保证措施 (49)
8.1.工期保证措施 (49)
8.2.安全保证措施 (49)
8.3.文明施工及环境保护措施 (63)
8.4.消防保卫措施 (69)
8.5.降低成本和材料节约措施: (69)
8.6劳动保护措施 (70)
九、雨季施工措施 (71)
一、编制依据
1.1 《xx、荣昌东街电力隧道工程施工图》
1.2 《xx地区暗挖电力隧道工程质量评定标准》
1.3 《地基与基础工程施工及验收规范》 (GBJ201)
1.4 《市政工程施工技术规程》管道工程（DBJ 01-47-2000）1.5 《铁路隧道喷锚构筑法技术规则》（GBJ86-85）
1.6 地下工程防水技术规范
1.7 地下工程质量验收规范
1.8 现场实地勘察资料
二、工程概况
2.1 工程简介
本工程为xx电力沟、上水、雨水、匝道桥及道路改造工程3#标段。
暗挖起点位于桩号3+866.6，终于桩号4+028.2，暗挖长度192m。
起点位于天华北街路口北侧，终点位于北环环岛。终点与现况2m×2m电力方沟相接。
电力隧道结构为复合衬砌2.0m×2.3m，全线设2座竖井，其中56#φ4.1m竖井一座，57#φ5.3m竖井一座。模筑混凝土强度等级C30，喷射混凝土强度等级C20，防水采用聚乙烯丙纶防水卷材。
隧道埋深6.43m～8.85m。
2.2 主要工程量
本工程浅埋暗挖隧道192米，φ4.1m竖井1座，φ5.3m竖井1座。
2.3 主要材料
2.3.1喷射混凝土应采用普通硅酸盐水泥，水泥标号不小于425#。
2.3.3喷射混凝土中掺8%（重量比）FS-P型混凝土补偿收缩防水剂。2.3.4喷射混凝土中的石子粒径不大于15mm。
2.3.5钢材:受力筋为20MnSi，构造筋为Q235。
2.4 浅埋暗挖法施工设计
2.4.1横断面设计
2.4.1.1电力隧道断面2.0m×2.3m，直墙、圆拱、厚底板。净宽2.0m，起拱线高1.85m，矢高0.45m，净高2.30m。
2.4.1.2电力沟采用喷射混凝土+网构钢架+钢筋网支护+现浇钢筋砼，衬砌厚度为0.25m。
2.4.1.3受力钢筋20MnSi4Ф18，其间用Ф12冷压成型的“8”字加强筋焊接而成受力较好的钢架。
2.4.1.4钢架间距0.5米。
2.4.1.5为防止坍塌，土方开挖前必须沿拱顶环向打超前小导管，其直径Ф32mm，长2.25米，环向间距0.3米，仰角50～80必须从首榀钢架腹部穿过，立两榀钢架打设一次超前小导管，两次打设超前导管重叠0.75米。
2.4.1.6为保证开挖过程中土体稳定，需通过超前导管向地层压注改性水玻璃，加固地层，要求固砂体单轴抗压强度达到0.3～0.5Mpa。
2.4.1.7为保证喷射混凝土支护与地层密贴要及时进行衬砌背后回填注浆，注浆孔布置在拱顶，Ф32mm钢管纵向间距2米，注浆压力应小于0.4Mpa。背后回填注浆配方：
灰、砂比 1：1.5～1：1.3（重量比）
水灰比 1:1～1:1.1
2.4.2纵断面设计
电力隧道位于所有管道之下。覆土6m。
2.4.3竖井设计
