《交流电》单元测试

新教科版小学科学四年级下册第一单元检测卷附参考答案一、我能填空：(每空2分，共28分)1、电路是指由电源、导线、用电器等电器元件连接而形成的电流通路。

2、像铜丝那样容易让电通过的物体，我们称它为导体，像塑料那样不容易让电流通过的物体，我们称它为绝缘体。

3、电路连接一般有串联和并联两种方法，我们家里的照明电路是用并联方法连接的。

4、观察手电筒，我们看到手电筒的亮灭是由开关控制的。

5、物质同时具有两种电荷，一种是正电荷，一种是负电荷。

相同电荷接触时相互排斥，不同电荷接触时相互吸引。

6、闪电是一种大气放电现象，避雷针是根据尖端放电的原理制成的（见书P19资料料库）。

二、我能判断：（对的打“√”，错的打“×”，共15分）（√）1、冬天脱下毛衣经常会听到啪啪的响声，这是一种静电现象。

（×）2、电器都是用电的器具，不需要用绝缘体材料。

（×）3、用1.5V的干电池做电的实验很安全。

[注：短路可能着火，很多节电池串联（电压超过36伏）也有危险]（×）4、家用电灯都是串联起来，连接比较方便。

（√）5、不能用湿抹布去擦带电的用电器。

（√）6、当电池的两端被导线直接连起来时，会发生短路。

（√）7、用电路检测器检测物体是否通电之前，两个检测头要先相互接触一下，检验小灯泡是否发光。

（√）8、我们利用绝缘体阻止电流到人们不需要的地方，因此我们要好好保护这些绝缘体。

（√）9、对人体来说，低于36∨的电压是安全的。

（×）10、不管是低压电还是高压电，不直接碰到是绝对不会触电的。

（注：高低压电四周的水或潮湿的空气，也容易导电）（×）11、电线外面包着的塑料仅仅是为了防止电线生锈。

（√）12、在户外遇到雷雨时，不要躲在树下避雨。

（√）13、人体和大地都是导体。

（√）14、在家里和学校里的电线、插座的电一般都是220V的交流电。

（×）15、在一个完整的电路中，只有电池没有电了，灯泡才不会亮。

高考物理复习专题十直流电路和交流电路一、单选题1.某一电热器接在U=110V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值U m是（）A． 220VB． 110VC． 220VD． 330V2.如图，是一火警报警电路的示意图。

其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。

值班室的显示器为电路中的电流表，电两极之间接一报警器。

当传感器R3所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大3.如图甲所示，理想变压器原，副线圈的匝数比为4∶1；电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R′为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()A．原线圈两端电压的瞬时值表达式为u＝36sin 50πt(V)B．变压器原线圈的输入功率和副线圈的输出功率之比为1∶4C．R′处温度升高时，电流表的示数变大，电压表V2的示数变大D．电压表V2的示数为9 V4.一课外活动小组在一次活动中，用到的用电器上标有“36V 72W”字样，用电器工作时需使用变压器将220V的交变电压进行降压。

由于手边只有一个匝数比为5：1的变压器，不能直接使用。

经过讨论后，大家认为可在原线圈上加一个可变电阻进行调节，设计好的电路示意图如图甲所示。

当在ab两端间加上如图乙所示的电压后，用电器恰好能正常工作，则下列说法正确的是（）A．原线圈cd两点间的电压为220VB．在t=0．01s时，电压表的示数为0VC．通过原线圈中的电流为10AD．可变电阻R0上消耗的电功率为l6W5.如图所示，理想变压器的原线圈输入交变电压u＝U m sinωt，闭合开关S，电灯恰好正常发光．现将滑动变阻器滑片P向下移动，下列说法正确的是()A．理想电压表V示数变大B．理想电流表A示数变大C．变压器的输出功率变小D．副线圈的电流频率变小6.如图所示，一正弦交流电瞬时值为，通过一个理想电流表，接在一个理想变压器两端，变压器起到降压作用。

教科版小学四年级科学下册《科学电路》单元测试题及答案一、选择题1．我们家里使用的交流电电压为（）。

A．220V B．1.5V C．100V2．如图所示，发现电路中的小灯泡不亮，下面不可能的原因是（）。

A．电池短路B．电池的正负极接反了C．有地方接触不良3．下图是铅笔的组成，其中（）属于导体。

A．石墨和金属B．木材和橡皮C．石墨和橡皮4．利用铜来制作电线的内芯，说明它具有（）的特征。

A．导电性能好B．导热性能好C．有韧性D．具有金属光泽5．以下电路连接中，当合上开关时，小灯泡不会发光的是（）。

6．一节干电池的电压是（）。

A．10伏B．220伏C．1．5伏7．组装一个电路时，正确的方法是将导线的（）连接在灯座的接线柱上。

A．橡胶B．金属片C．橡胶或金属片8．在下图所示的几种电路中，小灯泡肯定不亮的是（）。

二、填空题9．在电路里安装() 可以控制电流的通与断。

10．在一个完整的电路中，小灯泡不亮，说明灯泡中没有()通过。

只有()流过灯丝时小灯泡才会发光。

11．电路有两种连接方法，一是( )电路，二是( )电路。

12．下图实验器材名称是_______。

它的原理是_______。

13．带电的物体中，有的物体带______电，有的物体带______电。

14．我们用小木板、回形针和图钉可以制作一个简易小开关。

其中，小木板也可以用_________代替。

（泡沫型料板钢板）15．石墨是一种软性的矿物，是制作铅笔芯的主要材料，如图所示是铅笔的结构示意图，属于导体的结构有_________________。

16．像铜丝那样容易通过电流的物质，我们称它们为_________；像塑料那样不容易通过电流的物质，我们称它们为__________。

三、判断题17．由电源、导线和开关可以组成一个完整的电路。

()18．发电机能够源源不断地发电，所以我们没有必要节约用电。

()19．家用的电灯都是并联起来的，使用起来比较方便。

()20．在一个电路中，小灯泡的灯丝有电流流过，小灯泡就会亮。

九年级物理第十七章电动机与发电机单元测试题(2)班别： 姓名： 学号： 分数一、选择题：（每小题3分，共24分 ）1．对于交流电，下列说法中正确的是： （ ）A ．线圈转动一周，电流方向改变一次，大小改变两次B ．线圈转动一周，电流方向改变两次，大小改变两次C ．线圈转动一周，电流方向改变两次，大小随时间改变D ．线圈转动一周，电流方向改变四次，大小随时间改变2．下列电器设备中属于利用电磁感应现象原理工作的是： （ ）A ．电烙铁B ．发电机C ．电动机D ．电磁起重机3．图1为一个演示实验图，该实验表明了： （ ）A ．通电导体周围与磁体一样，存在着磁场B ．通电导体在磁场中会受到力的作用C ．闭合电路中的一部分导体在磁场中作切割磁感线运动，导体中会产生电流D ．导体通电后会产生热能4．关于产生感应电流的条件，下面说法正确的是： （ ）A ．任何导体在磁场中运动时，都能产生感应电流B ．任何导体在磁场中做切割磁感线运动时，都能产生感应电流C ．闭合电路中的一部分导体在磁场中运动时，就能产生感应电流D ．闭合电路中的一部分导体在磁场中做切割磁感线运动时，产生感应电流5．要改变直流电动机的转向，可以： （ ）A ．对调电源两极，或对调磁铁两极B ．对调电源两极，同时对调磁铁两极C ．适当改变通过线圈电流大小D ．升高或降低电源电压6．对图2中①②两图的认识正确的是：（ ）A ．①②都是发电机B ．①②都是电动机C ．①是发电机，②是电动机D ．①是电动机，②是发电机7．下列说法中，错误的是： （ ） A ．发电机工作时，把转子的机械能转变为电能B ．电动机工作时，消耗的电能全部转化成机械能C ．电话话筒的作用是把声音的振动转变成变化的电流D ．远距离输送电能，采用高压输电是为了减少电线上电能的损失8．学习了电磁感应现象后，小浩在实验室用如图3所示的实验装置来探究“磁生电”。

图中ab 是一根直铜线。

中职机械专业《单相正弦交流电路》单元测试题一、填空题（每题2分，共20分）1.大小和方向随时间作周期变化的电压，电流，电动势统称为 。

2.大小和方向都随时间作正弦规律变化的电压，电流，电动势叫做______。

3.正弦交流电三要素为 ， ， 。

4.我国工频交流电的周期为 _，频率为 ，角频率为 __。

5.同频率的正弦交流电的相位差就是它们的 __之差。

6.正弦交流电的常用表示方法有 __， __， __。

7.已知一个正弦交流电流)4314sin(π-=t u V ，其最大值为 ，初相角为 ，有效值为 ，频率为 。

8.交流电流表和电压表的刻度以及交流电器设备铭牌上的电流、电压值的数据均是指交流电的 值。

9.两个正弦交流电流的解析式为)15314sin(501 +=t i A ，)60314sin(282 -=t i A ，则1i 比2i 超前。

10.正弦交流电最大值和有效值的关系为 。

二、单项选择题（每个3分共30分）1.用交流电压表测得电压是120V ，则此电压的最大值是( )A.120VB.85VC.170VD.173V2.两个正弦交流电压的解析式为⎪⎭⎫ ⎝⎛+=6100sin 151ππt i V ，⎪⎭⎫ ⎝⎛-=3100sin 302ππt i V ，则( )A.u 1比2u 超前 30B.1u 比2u 滞后 60C.2u 比1u 滞后 90D.不能判断两者的相位关系3.工业用交流电的电压为380V ，则该交流电压最大值是( )A.220VB.380VC.573VD.268V4.某一正弦交流电压波形图如所示，其瞬时值表达式为( )A. ⎪⎭⎫ ⎝⎛-=4sin 5πωt u VB. ⎪⎭⎫ ⎝⎛+=4sin 5πωt u V C. ⎪⎭⎫ ⎝⎛-=4sin 25πωt u V D. ⎪⎭⎫ ⎝⎛+=4sin 25πωt u V5.两个正弦交流电流的表达式为)30314sin(101 +=t i A ，)30314sin(2202 -=t i A ，这两个交流电流的相同的量为( )A. 周期B. 有效值C. 最大值D. 初相位6.一个正弦交流电流的振幅为15A,周期是0.04s ，初相角为4π-，它的瞬时表达式为( ) A.⎪⎭⎫ ⎝⎛-=450sin 215ππt i B.⎪⎭⎫ ⎝⎛-=450sin 10ππt i C.⎪⎭⎫ ⎝⎛-=450sin 15ππt i D.⎪⎭⎫ ⎝⎛-=4100sin 215ππt i 7.有一个电解电容器标称电压为300V,能不能接入220V 的交流电路中( )A.可以接入B.不能接入C.刚好能正常工作D.不能确定8.已知正弦交流电压和电流的表达式分别为为⎪⎭⎫ ⎝⎛-=450sin 215ππt u ⎪⎭⎫ ⎝⎛-=650sin 20ππt i ，则i 与u 相位差为( ) A.12π B.-12π C.65π D.0 9.电压的相量如图所示，此时电压最大值为20V ，那么电压的解析式为( )A.⎪⎭⎫ ⎝⎛+=4sin 20πωt u V B.⎪⎭⎫ ⎝⎛-=4sin 210πωt u V C.⎪⎭⎫⎝⎛+=4sin 220πωt u V D.⎪⎭⎫ ⎝⎛-=4sin 20πωt u V10.已知正弦交流电 )sin(101t i ω=A ，)90sin(102 -=t i ω A ，则总电流i 等于( ) A.⎪⎭⎫ ⎝⎛-=4sin 210πωt i A B. ⎪⎭⎫ ⎝⎛+=4sin 20πωt i A C.⎪⎭⎫ ⎝⎛+=4sin 10πωt i A D. ⎪⎭⎫ ⎝⎛-=4sin 210πωt i A 三、判断题( 每题2分共20分 )1.( )大小和方向随时间变化的量称为正弦量。

中职机械专业《三相交流异步电动机》单元测试题一、填空题（每题2分，共20分）1.三相异步电机的定子是电动机的固定部分，主要是由铁心和绕在铁心上的构成。

2.三相异步电机铁心一般是由表面涂油绝缘漆的硅钢片叠压而成，其内圆周均匀分布一定数量的槽孔用以嵌入。

3.三相异步电机转子绕组根据构造可以分为两种，和绕线转子。

4.从能量转化角度来说，三相异步电动机是将电能转换为能的设备。

5.给三相异步电动机的三相定子绕组通以三相交流电后，则会产生。

6.三相异步电动机旋转磁场的转速称为转速。

7.三相异步电动机旋转磁场的转向是由决定的。

8.笼型转子在转子铁心槽内压紧铜条，铜条两端分别焊在上。

9.把一台额定电压为380/220V三相异步电动机，接在电压为380V的电源上，定子绕组接法是。

10.某台三相异步电动机，在其额定电压下状态下工作，已知其转速为1440 r/min，磁极对数为。

二、单项选择题（每个小题3分共30分）1.一台三相异步电动机磁极对数为3，则电机的转速为( )A.1440r/minB.1000r/minC.1500r/minD.800r/min2.一台八极三相异步电动机，其同步转速为6 000 r/min，则需接入频率为的三相交流电源( )A．50 Hz． B.60 Hz C.100 Hz D.400 Hz3.决定三相异步电动机的三相绕组是可接成△形，还是可接成Y形。

是根据以下那个选项来确定( )A.三相绕组的额定电压和电源电压 B．电流大小C．输出功率多少 D．负载的大小4.以下哪一个选项不属于三相异步电机铭牌的内容是( )A.电动机型号B.电机的额定功率和额定电压C.防护等级D.磁极对数5.影响三相异步电机的旋转磁场方向是以下那个物理量( )A.相位B.相序C.峰值D.频率6.对三相异步电机下列描述正确的是( )A.电机空载运行时转差率最小B.旋转磁场的转速和磁极对数无关C.电机启动瞬间转差率最小D.电机的旋转磁场是由转子绕组产生的7.三相异步电动机每个绕组的额定电压为380V，当接成Y型时所需电源线电压是( )A.220VB.380VC.660VD.110V8.三相异步电机的转速率的值( )A.大于1B.小于1C.介于1-2之间D.不确定9.控制三相异步电机正反转的主要措施是( )A.改变电源相序B.改变电源电流C.改变电源电压D.增加负载10.在负载不变的情况下，不能实现三相异步电机调速的方法是( )A.改变电源电压B.改变转速率C.改变电源频率D.改变磁极对数三、判断题( 每题2分共20分 )1.( )三相交流电产生的磁场是旋转磁场。

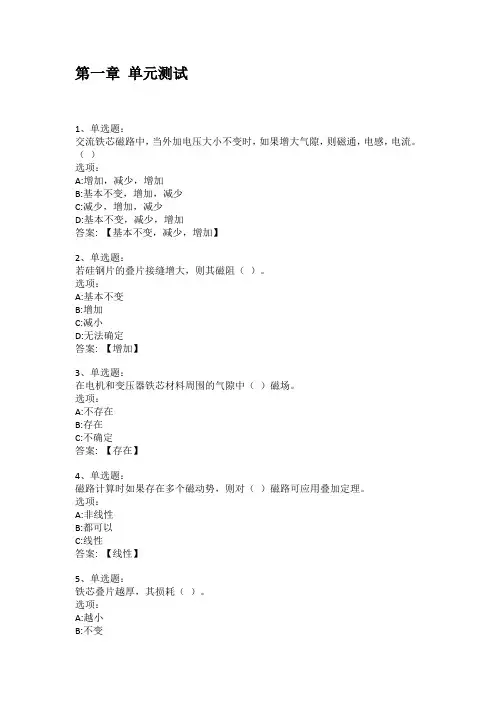

第一章单元测试1、单选题：交流铁芯磁路中，当外加电压大小不变时，如果增大气隙，则磁通，电感，电流。

（）选项：A:增加，减少，增加B:基本不变，增加，减少C:减少，增加，减少D:基本不变，减少，增加答案: 【基本不变，减少，增加】2、单选题：若硅钢片的叠片接缝增大，则其磁阻（）。

选项：A:基本不变B:增加C:减小D:无法确定答案: 【增加】3、单选题：在电机和变压器铁芯材料周围的气隙中（）磁场。

选项：A:不存在B:存在C:不确定答案: 【存在】4、单选题：磁路计算时如果存在多个磁动势，则对（）磁路可应用叠加定理。

选项：A:非线性B:都可以C:线性答案: 【线性】5、单选题：铁芯叠片越厚，其损耗（）。

选项：A:越小B:不变C:越大D:无法确定答案: 【越大】第二章单元测试1、单选题：三相变压器二次侧的额定电压是指原边加额定电压时二次侧的（）电压。

选项：A:额定负载时的相。

B:空载线。

C:空载相。

D:额定负载时的线。

答案: 【空载线。

】2、单选题：升压变压器一次绕组的每匝电动势（）二次绕组的每匝电动势。

选项：A:无法确定B:大于C:等于D:小于答案: 【等于】3、单选题：感应电动势e和磁通φ的关系为（）。

选项：A:-dφ/dtB:Ndφ/dtC:-Ndφ/dtD:dφ/dt答案: 【Ndφ/dt】4、单选题：变压器的其他条件不变，若一、二次侧的匝数同时减少10%，则（）。

选项：A:X1σ和X2σ同时减小10%，Xm增大B:X1σ和X2σ同时减小到0.81倍，Xm减少C:X1σ和X2σ同时减小10%，Xm减少D:X1σ和X2σ同时减小到0.81倍，Xm增加答案: 【X1σ和X2σ同时减小到0.81倍，Xm减少】5、单选题：如果额定电压为220/110V的变压器的低压侧误接到220V电源电压上，则励磁电流将（C），变压器将（）。

选项：A:严重发热有烧坏危险B:不变C:增大一倍D:发热但无损坏危险E:增加很多倍F:正常工作答案: 【严重发热有烧坏危险】第三章单元测试1、单选题：当采用绕组短距的方式同时削弱定子绕组中5次和7次谐波磁动势时，应选绕组节距为（）选项：A:5τ/6B:6τ/7C:τD:4τ/5答案: 【5τ/6】2、单选题：三相对称交流绕组的合成基波空间磁动势幅值为F1，绕组因数为kw1，3次谐波绕组因数为kw3，则3次空间磁动势波的合成幅值为（）。

第二章《交变电流》单元测试一、不定项选择题（共40分。

有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）1.关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（）A．线圈每经过中性面一次,感应电流方向改变一次，感应电动势方向不变B．线圈每转动一周,感应电流方向就改变一次C．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次D．线圈转动一周,感应电流和感应电动势方向都要改变一次2．矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（）A．t1时刻线圈通过中性面 B．t2时刻线圈中磁通量最大C．t3时刻线圈中磁通量变化率最大 D．t4时刻线圈中磁通量变化率最大3．如下图所示，属于交流电的是（）第1 页共1 页第 2 页 共 2 页4．一交流电流的图象如图所示，由图可知 （ ） A ．用电流表测该电流其示数为10A B ．该交流电流的频率为100HzC ．该交流电流通过10Ω电阻时，电阻消耗的电功率为2000 WD ．该交流电流瞬时值表达式为i ＝102sin628t A5．交流发电机在工作时的电动势t E e m ωsin =，如果将其电枢的转速提高一倍，同时将电枢所围面积减小一半，其它条件不变，则其电动势变为（ ）A ．t E e m ωsin =B ．t E e m ω2sin 4=C ．t E e m ω2sin =D ．tE e m ωsin 4=6.右图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（ ） A ．25 A B ．5AC ．25.3 AD ．3.5A7. 如图所示为两个互感器，在图中圆圈内a 、b 表示电表，已知电压比为100，电流比为10，电压表的示数为220V ，电流表的示数为10A ，则( )A ．a 为电流表，b 为电压表B ．a 为电压表，b 为电流表C ．输送电功率是2200WD ．线路输送电功率是2.2×106W102—1028．在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，可以采用如图所示电路，其中a 、b 应选择的元件是（ ）A ．a 是电容较大的电容器，b 是低频扼流圈B ．a 是电容较大的电容器，b 是高频扼流圈C ．a 是电容较小的电容器，b 是低频扼流圈D ．a 是电容较小的电容器，b 是高频扼流圈9．图甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R ＝20 Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S1接1、S2闭合，此时L2正常开光．下列说法正确的是( )A ．输入电压u 的表达式u ＝202sin(50πt)VB ．只断开S2后，L1、L2均正常发光C ．只断开S2后，原线圈的输入功率增大D ．若S1换接到2后，R 消耗的电功率为0.8 W10．如图6所示，理想变压器和三个定值电阻R 1、R 2和R 3R 3上的电功率相等，则R 1：R 2=_____ A ．1:1 2:1 B ．C ．1:1 4:1 D ．二、填空题（每空3分，共18分）11.如图所示，用理想变压器给R只电表及变压器的输入功率变化情况是：VP (填写增大、减小或不变)12.体ab在匀强磁场中匀速运动时，电流表A1____mA三、计算题（4小题，共42分）13.（8=100,匝线圈的磁通量ΦE m=nωΦm,其中Φm第4 页共4 页第 5 页 共 5 页14．(10分)如图所示的变压器原线圈1接到220 V 的交流电源上，副线圈2的匝数为n 2=30匝，与一个“12 V 、12 W ”的灯泡L 连接，L 能正常发光，副线圈3的输出电压U 3=110 V ，与电阻R 连接，通过R 的电流为0.4 A ，求： (1)副线圈3的匝数n 3.(2)原线圈1的匝数n 1和电流I 1.15. (12分)如图所示，在匀强磁场中有一个内阻r ＝3 Ω、面积S ＝0.02 m2的半圆形导线框可绕OO′轴旋转．已知匀强磁场的磁感应强度B ＝52πT.若线框以ω＝100π rad/s 的角速度匀速转动，且通过电刷给“6 V、12 W”的小灯泡供电，则：(1)若从图示位置开始计时，求线框中感应电动势的瞬时值表达式？(2)从图示位置开始，线框转过90°的过程中，流过导线横截面的电荷量是多少？该电荷量与线框转动的快慢是否有关？ (3)由题所给已知条件，外电路所接小灯泡能否正常发光？如不能，则小灯泡实际功率为多大？16. （12分）如图所示为某学校一套校内备用供电系统,由一台内阻为1Ω的发电机向全校22个教室(每个教室有“220V,40W"的白炽灯6盏)供电.如果输电线的总电阻R是4Ω,升压变压器和降压变压器(都认为是理想变压器)的匝数比分别是1：4和4：1,那么：(1)发电机的输出功率应是多大?(2)发电机的电动势是多大?(3)输电效率是多少?第6 页共6 页第 7 页 共 7 页第二章《交变电流》单元测试参考答案一、不定项选择题二、填空题11．V 1 不变 V 2 不变 A 1 减少 A 2 减少 P 减少 12．0 (提示：原线圈上是恒定电压) 三、计算题13．由φ-t 图线可读Φm =1.0×10-2 Wb T =3.14×10-2s由ω=T π2得：ω=21014.32-⨯πrad/s 则感应电动势的最大值E m =n ωΦm =100×21014.32-⨯π×1.0×10-2V=200 V 由闭合电路欧姆定律：I =r R E +得线圈中感应电流最大值为：I m =595200+=+r R E m A=2 A,其有效值为I =222=m I A=1.4 A 故电流表的读数为1.4 A. 14．（1）根据3322n U n U =，得27530121102233=⨯==n U U n 匝第 8 页 共 8 页（2）根据1122n U n U =，得55030122202211=⨯==n U U n 匝通过灯泡L 的电流11212222===U P I A 根据332211n I n I n I +=得2754.03015501⨯+⨯=I 求得25.01=I A15．解析：(1)线圈转动时产生感应电动势的最大值 Em ＝BS ω＝52π×0.02×100π V ＝10 2 V因线圈转动从平行于磁感线位置开始计时，则感应电动势的瞬时值表达式 e ＝Emcos ωt ＝102cos 100πt V.(2)线圈转过90°过程中，产生的平均电动势E ＝ΔΦΔt ＝2BS ωπ流过的电荷量q ＝I ·14T ＝BS R ＋r ， 灯泡电阻R ＝U20P0＝6212 Ω＝3 Ω故q ＝BS R ＋r ＝52π×0.023＋3 C ＝260 πC ，与线框转动的快慢无关．(3)线圈产生的电动势的有效值E ＝Em2＝10 V ，第 9 页 共 9 页灯泡两端电压U ＝ER ＋r R ＝5 V 因U<6 V ，故灯泡不能正常发光，其实际功率P ＝U2R ＝523 W ＝253W.16．（1）全校消耗的功率64022⨯⨯=用P W=5280W ，设线路电流为线I ，输电电压为2U ，降压变压器原线圈电压为3U ，144343==n n U U ，而2204=U V ，则22043⨯=U V=880V ，A A U P I 688052803===用线，线路损失功率4362⨯==线线损R I P W=144W ，所以5424=+=损用出P P P W（2）46⨯==线线损R I U V=24V ，90432=+==U U U U 损送V ， 由2121n n U U =得：226419042121=⨯==V n n U U V ，升压变压器原线圈 电流226542411==U P I 出A=24A ，发电机的电动势25022612411=+⨯=+=U r I E V （3）10054245280⨯==送用P P η％≈97.3％。

一、选择题1．图甲所示是一台小型发电机，该发电机线圈的内阻为10 Ω，外接灯泡的电阻为90 Ω，图乙所示为该发电机产生的交变电流的电动势随时间变化的正弦规律图像。

下列说法正确的是（ ）A ．在t =0.01s 时，电压表的示数为零B ．在t =0.005s 时，通过线圈的磁通量最大C ．在1 s 内，灯泡产生的焦耳热为108.9JD ．电路中电流的有效值约为1.6 A C解析：CA ．电压表测量的是路端电压的有效值，故电压表的示数不为零，故A 错误；B ．t =0.005 s 时刻，线圈处于与中性面垂直的位置，通过线圈的磁通量最小，故B 错误；C ．电路中电动势的有效值约为m110V 2E == 根据()E I R r =+可知电路中电流的有效值为1.1 A ，在1s 内灯泡产生的焦耳热为2108.9J Q I Rt ==故C 正确；D ．电动势的有效值为110 V ，电路中电流的有效值1.1A EI R r==+ 故D 错误。

故选C 。

2．每年冬季，我国北方总会迎来冰冻雨雪天气，图为电力公司工作人员监测高压电线覆冰厚度，为清除高压输电线上的凌冰，有人设计了这样的融冰思路，利用电流的热效应除冰，若在正常供电时，高压线上输电电压为U ，电流为I ，热损耗功率为ΔP ；除冰时，输电功率，输电线电阻不变，输电线上的热损耗功率为4ΔP ，则除冰时（ ）A ．输电电压为2U B ．输电电流为4I C ．输电电压为4UD ．输电电流为4I A解析：ABD ．高压线上的热耗功率2P I R ∆=线若热耗功率变为4ΔP ，则24P I R ∆='线解得2I I '=BD 错误； AC ．输送功率不变''P UI U I ==解得'12U U =C 错误，A 正确。

故选A 。

3．图甲是某燃气灶点火装置的原理图。

转换器将直流电压转换为图乙所示的正弦交流电压，并加在一理想变压器的原线圈上，电压表为交流电表。

小学科学教科版四年级下册第一单元《电》考试测试卷及答案（一）一、填空（每空1分，共29分）1. 静电存在于我们周围的一切物质之中，包括人类在内的生物和非生物。

2.物质同时具有两种电荷：正电荷和负电荷；当我们用塑料梳子梳理干燥的头发时，梳子带负电荷，头发带正电荷。

3.有了电流，才能点亮灯泡，用上各种电器。

4.电流从电池的一端经导线流出，通过电路，回到电池的另一端，形成一个完整的回路，小灯泡就会发光。

5.电荷流动起来形成电流，它需要动力（电源）和电路两个条件。

6.电池的一端是铜帽，称为正极，另一端是锌壳称为负极。

当电池的这两端被电线直接连接在一起时，就会发生短路。

电路的连接有两种不同的方式，分别称为串联和并联。

7.像铜丝那样容易让电流通过的物体，称为导体，像导线外包着的橡胶那样不容易让电流通过的物体，称为绝缘体。

我们利用导体把电送到人们需要的地方，利用绝缘体阻止电流到人们不需要的地方。

8.一节电池的电压是1.5V，二节电池串联起来的电压是_3V_，三节电池并联起来的电压是_1.5V_。

9.电路故障了，我们可以用电路检测器检测哪里出了问题。

10. 开关是电路中控制电流通断的元件。

11、家里和学校里的电线，插座的电都是很危险的，电压达到220V。

12、一个完整的电路中，小灯泡不亮，说明灯泡中没有电流通过。

13、把电池的铜帽和锌壳用电线直接连接起来，就会发生短路。

二、判断（每题1分，共18分）1.同种电荷，相互排斥；异种电荷，相互吸引。

（√）2.雷电是一种大气放电现象。

（√）3.我们可以直接用220V交流电做实验。

（×）4.不能用湿手、湿布触摸电器和开关。

（√）5.用干电池做电的实验很安全。

（√）6.家用的电灯都是串联起来，连接比较方便。

（×）7.人体和大地都是导体。

（√）8.用电路检测器检测铁丝是否通电时，只要检测一次就可以了。

（×）9.对人体来说，低于36∨的电压是安全的。

第十章单元测试一、选择题(本题共12小题，每小题4分，共48分。

在每小题给出的四个选项中，有的小题只有一个选项，有的小题有多个选项正确。

全部选对的得4分，选对但不全的得2分，有选错的或不答的得0分。

)1．(2013·乌鲁木齐一中月考)如图所示为理想变压器原线圈所接交流电压的波形．原、副线圈匝数比n1∶n2＝10∶1，串联在原线圈电路中电流表的示数为1 A，下列说法中正确的是()A．变压器副线圈的电流为0.1 AB．变压器的输出功率为200 WC．变压器输出端的交流电的频率为100 HzD．此变压器为升压变压器解析：本题考查变压器和图象分析．对于理想变压器，输出功率等于输入功率．设副线圈电流为I2，则有公式U2I2＝U1I1,20I2＝200，I2＝10 A，故A选项错误；输出功率P＝U2I2＝U1I1＝200 W，故B选项正确；由图象可知周期T＝0.02s，f＝1T＝50 Hz，故C选项错误；由题意知此变压器为降压变压器，故D选项错误．本题难度中等．答案：B2．(2013·焦作质检)如图所示，原、副线圈匝数比为2∶1的理想变压器正常工作时，以下说法不正确的是()A．原、副线圈磁通量之比为2∶1B．原、副线圈电流之比为1∶2C．输入功率和输出功率之比为1∶1D．原、副线圈磁通量变化率之比为1∶1解析：本题考查变压器的基本知识．对理想变压器，原、副线圈绕在同一铁芯上，磁通量及磁通量变化都相同；输入功率等于输出功率；电流与匝数成反比．故本题选A.答案：A3．(2013·沈阳二模)如图所示，一理想变压器原、副线圈匝数之比为5∶1，交流电源的电压u ＝2202sin100πt (V)，电阻R ＝44 Ω，电压表、电流表均为理想电表．则下列说法中正确的是 ( )A ．交流电的频率为100 HzB ．电阻R 上的功率为1100 WC ．电压表V 的示数为44 2 VD ．电流表A 1的示数为0.2 A解析：本题考查交流电及变压器基本知识．由U ＝2202sin100πt (V)可得：f ＝ω2π＝100π2π＝50 Hz ，A 错；原线圈电压有效值U 1＝220 V ，由U 1U 2＝n 1n 2得U 2＝44 V ，电压表V 示数为44 V ，C 错；I 2＝U 2R ＝1 A ，又由I 1I 2＝n 2n 1得I 1＝0.2 A ，R 上消耗功率P ＝I 2V 2＝44 W ，B 错，D 对．答案：D4．(2013·北京海淀期末)一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P 为滑动变阻器的触头．下列说法正确的是 ( )A ．副线圈输出电压的频率为50 HzB ．副线圈输出电压的有效值为31 VC ．P 向右移动时，原、副线圈的电流比减小D ．P 向右移动时，变压器的输出功率增加解析：本题重在考查交变电流的相关概念及变压器．由图甲知交变电流的周期为T ＝0.02 s ，则其频率为f ＝1T ＝50 Hz ，变压器不改变交变电流的频率，选项A 对；原线圈中电流的有效值为220 V ，由U 1U 2＝n 1n 2，得U 2＝n 2n 1U 1＝22 V ，选项B 错；由I 1I 2＝n 2n 1可知电流比不变，C 错；当P 向右移动时，副线圈回路中的总电阻减小，输出电流增大，输出功率增加，选项D 对．答案：AD5．(2013·湖北重点中学联考)如图所示的交流电路中，理想变压器原线圈输入电压为U 1，输入功率为P 1，输出功率为P 2，各交流电表均为理想电表．当滑动变阻器R 的滑动头向下移动时( )A ．灯L 变亮B ．各个电表读数均变大C ．因为U 1不变，所以P 1不变D ．P 1变大，且始终有P 1＝P 2解析：本题考查理想变压器原理以及动态电路问题．因为U 1不变，匝数比不变，所以副线圈的端电压U 2不变，当滑动变阻器R 的滑动头向下移动时，造成副线圈回路的总电阻减小，副线圈干路电流I 2增大，电压表读数U ＝U 2－I 2R 0减小，灯L 变暗，A 、B 错误；输出功率P 2＝U 2I 2增大，因变压器输出功率决定输入功率，所以输入功率P 1增大，C 错误，D 正确．本题难度易．答案：D6．(2013·北京西城)如图甲所示，M 是一个小型理想变压器，原副线圈匝数之比n 1∶n 2＝10∶1，接线柱a ，b 接上一个正弦交变电源，电压随时间变化规律如图乙所示．变压器右侧部分为一火灾报警系统原理图，其中R 2为用半导体热敏材料(电阻随温度升高而减小)制成的传感器，R 1为一定值电阻．下列说法中正确的是( ) A ．电压表示数为22 VB ．当传感器R 2所在处出现火灾时，电压表的示数减小C ．当传感器R 2所在处出现火灾时，电流表的示数减小D ．当传感器R 2所在处出现火灾时，电阻R 1的功率变小解析：本题考查交变电流和变压器原理．由图象可知交变电流的电压有效值为220 V ，因为原副线圈的匝数比为10∶1，故变压器副线圈的输出电压为22 V ，而电压表测的是R 2两端的电压，所以小于22 V ，故A 错误；当传感器R 2处出现火灾时，热敏电阻R 2的阻值随温度升高而减小，变压器的输出电压不变，热敏电阻与定值电阻R 1分压，故R 2的分压减小，电压表示数变小，B 正确；R 2减小时，变压器的负载电阻减小，电流增大，则原线圈的电流也增大，所以电流表的示数增大，C 错误；由于负载电路的电流增大，电阻R 1消耗的功率也增大，故D 也错误．难度中等．答案：B7．(2013·天津河西质量调查)在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变．随着发电厂输出功率的增大，下列说法中正确的有( )A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大解析：本题考查变压器及远距离输电中的电压、电流、功率等的关系．由U 1U 2＝n 1n 2，知升压变压器的输出电压U 2不变，选项A 错；输出功率增大时，输电线路上的电流增大，则输电线上的损失电压ΔU 增大，则降压变压器的输入电压U 3＝U 2－ΔU 减小，由U 3U 4＝n 3n 4知降压变压器的输出电压减小，选项B 错；输电线的损失功率P 损＝I 2r 增大，选项C 对；输电线的损耗功率占总功率的比例为η＝P 损P 总＝I ·ΔU IU 2＝ΔU U 2增大，选项D 对．故正确选项为CD. 答案：CD8．(2013·陕西质检)如图所示，理想变压器的原、副线圈匝数之比为10∶1，R 1＝20 Ω，R 2＝10 Ω，C 为电容器，原线圈所加电压u ＝2202sin100πt (V)．下列说法正确的是( )A ．通过电阻R 3的电流始终为零B ．副线圈两端交变电压的频率为50 HzC ．电阻R 2的电功率为48.4 WD ．原、副线圈铁芯中磁通量变化率之比为10∶1解析：因为是交流电，所以电容C 可以充放电，有电流通过R 3，A 错误；原、副线圈交变电压频率就是交流电频率f ＝1T ＝ω2π＝100π2π＝50 Hz ，B 正确；根据变压器变压比公式U 1∶U 2＝n 1∶n 2，U 1＝220 V ，U 2＝22 V ，所以电阻R 2的电功率为P 2＝U 22R 2＝222210 W ＝48.4 W ，C 正确；原、副线圈的磁通量变化率之比为1∶1，D 错误．本题难度易．∶答案：BC9．(2013·浙江金华十校期末)图乙为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图甲所示．发电机线圈内阻为1.0 Ω，外接灯泡的电阻为9.0 Ω，则( )A ．电压表的示数为6 VB．在＝1×10－2 s的时刻，穿过线圈磁通量为零C．若线圈转速改为25 r/s，则电动势有效值为3 VD．若线圈转速改为25 r/s，则通过电灯的电流为1.2 A解析：考查交变电流的产生、图象、最大值、有效值等问题．电压表的示数是交流电有效值U＝ER＋rR＝69＋1×9 V＝5.4 V，A错误；t＝10－2s时感应电动势为零，穿过线圈的磁通量最大，B错误；原来线圈的转速为n＝ω2π＝2π2πT＝50 r/s，当线圈的转速改为25 r/s时，感应电动势的最大值为62/2 V＝3 2 |V，有效值为3 V，C正确；通过灯泡的电流为0.3 A，D错误．难度：中．答案：C10．(2013·南京调研)某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电．已知输电线的总电阻为R，降压变压器T2的原、副线圈匝数之比为4∶1，降压变压器副线圈两端交变电压u＝2202 sin100πt V，降压变压器的副线圈与阻值R0＝11 Ω的电阻组成闭合电路．若将变压器均视为理想变压器，则下列说法中正确的是() A．通过R0电流的有效值是20 AB．降压变压器T2原、副线圈的电压比为4∶1C．升压变压器T1的输出电压等于降压变压器T2的输入电压D．升压变压器T1的输出功率大于降压变压器T2的输入功率解析：本题考查了理想变压器、远距离输电有关知识．降压变压器副线圈两端交变电压有效值为220 V，所以通过R0电流的有效值是20 A，A选项正确；降压变压器T2的原、副线圈匝数之比为4∶1，根据U1U2＝n1n2，I1I2＝n2n1，所以降压变压器原线圈两端电压为880 V，电流为5 A，B选项正确；升压变压器T1的输出电压等于降压变压器T2的输入电压加上输电线的总电阻R的损失电压，C选项错误；根据能量守恒，升压变压器T1的输出功率等于降压变压器T2的输入功率加上输电线的损失功率，D选项正确．本题难度较低．答案：ABD11．(2013·浙江五校联考)图甲是某同学设计的电容式位移传感器原理图，其中右板为固定极板，左板为可动极板，待测物体固定在可动极板上．若两极板所带电量Q恒定，极板两端电压U将随待测物体的左右移动而变化，若U随时间t的变化关系为U＝at＋b(a、b为大于零的常数)，其图象如图乙所示，那么图丙、图丁中反映极板间场强大小E和物体位移随t变化的图线是(设t＝0时物体位移为零) ()A．①和③B．②和④C．②和③D．①和④解析：由公式：C＝QU＝ES4πkd，及板间电场强度E＝Ud，可知板间距离发生变化时，E不变，故图线①对②错；板间距离d＝d0＋x，由于根据U＝at＋b，可知板间电压均匀增大，即d均匀增大，说明可动极板向左移动的位移x随时间t 均匀增加，表明可动极板匀速向左运动，故图线④对③错．答案：D12．(2013·广州综合测试)如图所示，电阻为r的矩形线圈在匀强磁场中绕垂直于磁场的轴以某一角速度ω匀速转动．t＝0时，线圈平面与磁场垂直，各电表均为理想交流电表，则() A．t＝0时，线圈中的感应电动势最大B．1 s内电路中的电流方向改变了ω2π次C．滑片P向下滑动时，电压表的读数不变D．线圈匀速运动的角速度ω变大时，电流表的读数也变大解析：本题考查交流电的产生．由题意可知：线圈在t＝0时处于中性面位置，感应电动势最小，为0，A 错；1 s 内线圈转过ω2π圈，每一圈电流方向改变两次，所以电流方向改变次数为ωπ，B 错；电压表测量的是路端电压，P 向下滑时，外电阻R 阻值增加，电压表示数增大，C 错；线圈转动速度ω增大时，由E－＝22BSω得，感应电动势有效值增加，电流有效值也增加，即电流表示数增加，D 对．答案：D二、计算题(本题共4小题，共52分。

四年级科学下册第一单元《电》复习卷一、填空题1.我们家里和学校里的电线，插座的电都是很危险的________V的电。

2.在一个完整的电路中，灯泡没有发亮，说明灯泡中没有________通过。

3.我们生活中的电可以分为两大类，发电厂输送来的电是________，干电池的电是________。

4.电路是由________、________、________、________等连接而成的电流通路.5.电路连接有________和________两种基本连接方法，我们家里的照明电路一般用________方法连接的。

6.一节电池的电压是1.5V，2节电池串联起来，电压是________V；并联起来，电压是________V。

7.电路故障了，我们可以用________来检测出哪里出了问题。

我们也可以用________来排除故障，使灯泡亮起来。

8.把电池的铜帽和锌壳用电线直接连接起来，就会发生________现象。

9.像铜丝那样可以通过电流的物质，我们称它们为________；像电线外包着的塑料那样不能通过电流的物质，我们称它们为________。

10.列举三个能导电的物体：________、________、________；列举三个不能导电的物体：________、________、________。

二、判断题（）11.只有电流过灯丝时小灯泡才发光。

（）12.电线外面包着的塑料仅是为了防止电线生锈。

（）13.脱毛衣时闪现的电火花是毛衣磨擦产生的电流造成的，这种现象叫做摩擦起电。

（）14.小明二次用电路检测器的两个检测头接触某样物体的两端，灯泡都没有发光，这物体肯定是绝缘体。

（）15.在户外遇到雷雨时，不要躲在树下避雨。

（）16.使用电路检测器检测物体的导电性要重复检测一次。

（）17.连接的电池越多，灯泡一定越亮。

（）18.导体就是金属。

（）19.串联的灯泡只能一齐亮灭，并联的灯泡可以分别控制亮灭。

（）20.对人体来说，低于36V的电压是安全的。

正弦交流电路一、填空1、正弦交流电流是指电流的和均按变化的电流。

2、正弦交流电流的瞬时值是交流电在任一时刻的值，可用符号、、表示；正弦交流电的最大值可作符号、、表示。

3、交流电的周期是指，用符号表示，其单位是交流电的频率是指，用符号表示，其单位是，它们的关系是。

4、我国的电力标准频率为Hz，习惯上称为工频，其周期为s，角频率为rad/s.5、市用照明电的电压为V，这是指电压的值，它的最大值为V。

6、已知正弦交流电压u＝2202sin(314t- /3)V,它的最大值是，有效值是，角频率等于，初相位等于。

7、已知两个正弦量u1=220sin(314t+30)V，u2= 311sin(314t-60)V，它们的相位差为，超前。

8、正弦交流电的常用表示方法有、、三种。

9、用旋转矢量表示正弦交流量时，其长度等于正弦交流量的值或值，旋转矢量与x轴正方向的夹角表示正弦量的。

10、在纯电阻正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。

在纯电感正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。

11图示波形，已知f=50HZ，则Im= ，I= ，ω= ，φ=，电流的解析式为i= 。

12．已知交流电压u=100Sin(314t-45º)V ，当t=0.1s 时，交流电压的瞬时值为 。

13．市用照明电的电压为220V ，这是指电压的 ，接入一个标有“220V ，100W”的灯泡后，灯丝上通过的电流的有效值是 ，电流的最大值是 。

14．一个电感为100mH ，电阻可不计的线圈接在“220V，50Hz”的交流电上，线圈的感抗是 ，线圈中的电流是 。

15．已知电压)30314sin(210+=t u V ，电流)60314sin(220-=t i A ，则•=U _________，=•I ___________。

16． 已知某一交流电路，电源电压)30sin(2100-=t u ωV ，电路中通过的电流)90sin(2 -=t i ωA ，则电压和电流之间的相位差为__________，电压第一次到达零值时所需的时间是 。

教学内容：三相交变电源及单元测试题第六节 三相交变电源【基础知识精讲】1.三相交流电：如果在磁场中有三个互成角度的线圈同时转动时，电路中产生三个交变电动势，它产生的电流叫三相交流电.2.三相交流电的连接方式 (1)星形接法：把三个线圈的末端连在一起引出一条线，三个线圈始端各引出了一条线，共引出四条线，这种连接方法叫星形连接.每相电压即为线圈两端的电压，公共点引出的线叫中性线.线电压等于相电压的3倍.(2)三角形接法：把三个线圈的始端和末端分别连接，引出三条线，这种连接方法叫做三角形连接.这样连接时线电压等于相电压.【重点难点解析】1.三相交流电流的产生：由三相交流发电机产生2.星形连接：接图所示方式的连接方法3.三角形连接：接图所示方式的连接方法4.三相交流发电机产生的三个交变电动势，虽然最大值和周期相同，但不能同时为零，两两间相差31T. 5.星形连接中，提供了两种电压(220V 和380V)同时省去了两根导线，且U 线＝3U 相.6.三角形连接中，U 线＝U 相，在实际中应如何将电源与负载相连，取决于用户的需要及电源的配备等.7.三相交流电方程： U 1＝U m sin ωtU 2＝U m sin(ωt-32π) U 3＝U m sin(ωt-34π)【难题巧解点拨】例 在图中，发电机每相电压为220V ，电动机D 上标有“220/380，△/Y ”的字样，每盏电灯的额定电压都是220V.指出图中的连接错误，并写上错误的原因或说明正确的连接方法.解析 首先，中性线不应接开关和保险线；另外，电灯L 的开关应接在火线上；电动机应接成星形.评注 当三相负载不平衡时，中性线中有电流通过，因此中性线绝不能断开.加装保险是不容许的.电灯开关应接在火线(相线)上，否则不符合用电安全规则.电动机三角形接法时，每相电压只能是220V ，但按图中接法却达到380V.【课本难题解答】课本第207页(2)设小灯泡均在额定电压下工作，则一个小彩灯消耗的电功率为4×0.1W ＝0.4W. 120个小彩灯消耗的总电功率为120×0.4W ＝48W.变压器副线圈输出电功率等于小彩灯消耗的总电功率即48W. 变压器原线圈输入的电功率P ＝UI ＝48W.所以通过原线圈的电流I ＝U P ＝22048A ＝0.218A.(3)把灯丝放在强磁铁产生的强磁场中，让电流通过灯丝.如果发现灯丝不动，则灯泡中的电流是直流，如果发现灯丝振动，则灯泡中的电流是交流.因为直流通过灯丝时，在强磁场中灯丝受到的磁场力是恒定的，灯丝会发生微小形变，但不会振动；交流通过灯丝时，在强磁场中，灯丝受的磁场力的大小、方向都随时间变化，因而灯丝发生振动.【命题趋势分析】目前本节内容不在高考范围之内.【典型热点考题】例 三相交流发电机三个线圈AX ，BY ，CZ 的相电压为220V ，三相负载电阻连接如图所示.该发电机的线电压多大?负载的线电压和相电压各多大?解析 三个线圈的始端A 、B 、C 依次和末端Y 、Z 、X 相连，形成三角形(△)连接，其线电压和相电压相等，所以发电机的线电压是220V.三相负载的一端分别和线圈的始端A 、B 、C 相连，AA ′、BB ′、CC ′叫端线(俗称火线)，负载的另一端用导线连接在一起(零线)，形成星形(Y)连接.由图18-31可知，负载的线电压(即端线间电压)是220V.在星形连接中U 线＝3U 相，则U 相＝3线U ＝3220127(V)【同步达纲练习】1.如图所示，电源采用星形接法而负载采用三角形接法，电源的相电压为220V ，各相负载相同，阻值都是110Ω，下列叙述中正确的是( )A.加在负载上的电压为220VB.加在负载上的电压为380VC.通过各相负载的相电流为110380AD.电路中线电流为2×110380A2.一台三相电炉，铭牌上标有“220/380，△/Y ”的字样，由此可知( ) A.电炉每一相电热元件的额定电压是220V B.电炉每一相电热元件的额定电压是380VC.供电线路的线电压是380V 时，电炉的三相负载应采用三角形连接D.供电线路的线电压是380V 时，电炉的三相负载应采用星形连接【素质优化训练】1.三个阻值都是R 的电阻按星形连接，三个阻值均为r 的电阻按三角形连接，若所加的三相交流电的线电压相同，并且这两种方式的线电流相同，则R ∶r ＝ .2.在匀速转动的三相交流发电机模型的电枢中，关于三个线圈中产生的感应电动势，下面说法正确的是( )A.按相同的规律变化，同时达到最大值，同时达到最小值B.具有相同的有效值C.具有相同的周期和频率D.具有相同的最大值【生活实际运用】例 三相交流发电机线圈和负载连接发图所示.已知每相线圈的电压为220V ，R 1＝R 2＝R 3＝38Ω，1A R ＝2A R ＝3A R ＝22Ω.求通过电阻和电灯的电流.解析 发电机每个线圈始端A 、B 、C 分别由端线引出，末端X 、Y 、Z 用中性线连接，形成星形连接，因AX 、BY 、CZ 间电压(相电压)是220V ，所以A 、B 、C 三条端线间电压(线电压)U 线＝3U 相＝380V.电阻R 1、R 2、R 3是三角形连接，电阻两端电压是两端线间电压，U R ＝U 线＝380V ，通过每个电阻的电流I R ＝R U R ＝38380＝10(A). 电灯A 1、A 2、A 3是星形连接，两端电压是端线与中性线之间的电压(220V)，所以通过每个电灯的电流I A ＝A A R U ＝22220＝10(A).【知识验证实验】例 在图的A 、B 两端加直流电压时，甲灯正常发光，乙灯完全不亮；当A 接火线，B 接零线，A 、B 间交流电压的有效值与直流电压相等时，甲灯发出微弱的光，乙灯能正常发光.试判断电器元件X 、Y 分别是什么?(甲、乙两灯完全相同)解析 电感线圈在电路中有“通直流、阻直流”的特性；电容器在电路中有“通交流、隔直流”的特性.由此可以判断：与甲灯串联的X 元件是电感线圈；与乙灯串联的Y 元件是电容器.【知识探究学习】交流电的产生及变化规律例 一个面积为S 的矩形线圈在匀强磁场中以其一条边为轴作匀速转动，磁场方向与转轴垂直.线圈中感应电动势e 与时间t 的关系如图.感应电动势最大值和周期可由图中读出，则磁感应强度B ＝ .在t ＝12T时刻，线圈平面与磁感应强度的夹角 .图1 图2解析 由图1可知，感应电动势最大值为εm ，周期为T.根据εm ＝B ωS ，若ω＝Tπ2，可得B ＝S T m πε2，由图可知，t ＝0时，感应电动势最大，此时磁场与线圈平面平行，所以在12T时刻，线圈平面与B 的夹角等于30°(或150°).对于交流电的产生及其变化规律要注意以下几方面的内容：1.正弦交流电的产生如图2所示，匝数为n ，面积为S 的矩形线圈在磁感应强度为B 的匀强磁场中，绕垂直磁场的轴从中性面开始以角速度ω匀速转动，经过时间t 转过角度θ＝ωt ，这时线圈中产生的感应电动势的瞬时值为：e ＝nBS ωsin ωt ，其中εm ＝nBS ω；电压瞬时值υ＝υm sin ωt ；电流瞬时值i ＝I m sin ωt.2.抓住两个面的特点(1)线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零.(2)线圈位于平行磁场时，穿过线圈的磁通量为零，磁通量的变化率最大，感应电动势最大.(3)线圈经过中性面时，电流方向发生变化.训练题一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图3所示.下面说法中正确的是( )A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当e变换方向时，通过线圈的磁通量绝对值为最大答案D.单元测试题1.某一用电器，加在其两端的交流电压的表达式是υ＝1002sin50πt(V)，以下说法中正确的是( )A.该交流电的频率是50HzB.与用电器并联的交流电压表的读数是100VC.与用电器并联的交流电压表的读数应该是1002VD.该交流电的方向每分钟改变100次2.理想变压器、副线圈的匝数之比n1∶n2＝3∶1，且分别接有阻值相同的电阻R1和R2，如图所示.电源电压为U，此时( )A.R1两端的电压为U/10，R2两端的电压为3U/10B.R1、R2两端的电压均为U/4C.R1、R2消耗的功率之比为1∶1D.R1、R2消耗的功率之比为1∶93.如图所示，理想变压器的副线圈通过输电线接两个并联的支路，其中变阻器的总电阻值R2大于定值电阻的阻值R1，输电线的等效电阻为R.开始时，变阻器的滑片P在a端.如果原线圈两端间交变电压的有效值保持一定，那么，当滑片P自a向b滑动时，以下说法中正确的是( )A.副线圈的输出电压(有效值)U MN不断增大B.通过R1的电流(有效值)I1不断增大C.原线圈中通过的电流(有效值)不断减小D.变压器的电功率(有效值)不断增大4.在图中的理想变压器有两个副线圈，匝数分别为n2和n3，分别接有电阻R1和R2，且R2＝4R1.只闭合S1时，电流表示数为1A；S1和S2都闭合时，电流表示数为2A，则n2∶n3为( )A.2∶1B.1∶2C.4∶1D.1∶44题图 5题图5.图中的螺线管中通入交变电流，一电子沿轴线进入螺线管，电子在螺线管内将做( )A.匀速直线运B.变速直线运动C.匀速圆周运动D.简谐运动6.如图所示是远距离输电示意图，交流发电机E的输出电压经升压变压器升高后，由电阻为R的输电线向远方输电，到达用户前再用降压变压器降压供用户使用，图中变压器均为理想变压器，下列说法正确的是( )A.降压变压器与用户连接的总开关断开后，输电线上损失的电功率为零B.降压变压器与用户连接的总开关S断开后，输电线上损失的电功率很大C.用户使用的用电器增多时，输电线上损失的电功率增大D.用户使用的用电器不论多少，输电线上损失的电功率始终不变7.如图所示，直导线中通有交流电i＝I m cosωt则由t＝0开始的一个周期内，在直导线正上方的矩形线框abcd中产生的感应电流强度变化将是( )A.减增减增B.先增后减C.增减增减D.先减后增8.用理想变压器给负载供电，如图所示，现保持输入电压不变，当负载电阻的滑动触头向上移动时，图中各交流电表的读数及输入功率P将如何变化( )A. ○V1和○V2不变，○A1增大，○A2减小，P增大B. ○V1、○V2不变，○A1、○A2增大，P增大C. ○V1、○V2不变，○A1、○A2减小，P减小D. ○V1不变，○V2增大，○A1减小，○A2增大，P减小9.如图所示，T为理想变压器，副线圈回路中的输电线ab和cd的电阻不可忽略，其余输电线电阻可不计，则当电键S闭合时( )A.交流电压表V1和V2的示数一定都变小B.交流电压表只有V2的示数变小C.交流电流表A1、A2和A3的示数一定都变大D.只有A1的示数变大10.将阻值为R的电阻接在电动势E＝10V，内阻r＝R的直流电源两端时，电阻R上消耗的电功率为P，下列判断中正确的是( )A.将电阻R接在另一直流电源两端时，若电阻R两端电压为10V，则电阻R上消耗的电功率为2PB.将电阻R接在另一直流电源两端时，若电阻R两端电压为20V，则电阻R上消耗的电功率为16PC.将电阻R接在另一正弦交流电源两端时，若电阻R两端的电压最大值为10V，则电阻R上消耗的电功率为8PD.将电阻R接在另一正弦交流电源两端时，若电阻R两端的电压最大值为20V，则电阻R上消耗的电功率为8P11.一台理想变压器，原线圈为1500匝，接在电压为220V的交流电源上，允许通过的最大电流强度为1.2A；副线圈为300匝，并和阻值为88Ω的电灯相连接.当接入一盏电灯时，通过原线圈的电流为 A，该变压器的副线圈最多可接入盏这样的电灯.12.理想变压器的输入电压的表达式为υ＝311sin314t(V)，变压器的变压比是10∶1，副线圈上负载电阻R＝20Ω，则负载两端的电压为 V.若在副线圈上再并联一个完全相同的负载，则原线圈的输入功率为 W.13.三相交流发电机有线圈，每组线圈产生的电动势的和变化的都相同，但它们到达零值或最大值的时刻依次落后周期.14.交流电压表和电流表都有一定的量度范围，不能直接测量高电压和大电流.我们可以用互感器来解决这个问题.互感器分为和互感器两种，请在图所示的电路图上填上表头符号字母.15.一个匝数500匝，宽10cm、长20cm的矩形线圈，在匀强磁场中以每分钟600转的速度匀速转动，线圈轴线与磁感线垂直，B＝6×10-2T.当t＝0时线圈平面与中性面重合，经1/30s，线圈产生的感应电动势的瞬时值及这段时间的平均感应电动势分别为和 .16.一理想变压器原线圈匝数是1210匝，接通电压为220V的交流电源，该变压器通过两个副线圈分别给两部分用电器供电.第一部分标有“100V，500W”，第二部分由“30V，40W”灯泡50盏组成，则两副线圈分别为 .17.有一理想变压器，原、副线圈的匝数比为100，原线圈上所加的电压为23kV，副线圈通过总电阻为2Ω的输电导线向用户供电.用户用电器得到的电压是220V，则供电导线上损耗的功率为 .18.远距离输电，原来用电压U0输送，输电线上损失的功率为P0，现要使输电线上的损失的功率减小到原来的1%，在保持输送功率不变的情况下，输电电压应变为 U0.19.匀强磁场中有一个“∩”形的导线框可绕ab轴旋转，已知匀强磁场的磁感强度B＝25T，线框的cd＝20cm，ce＝df＝10cm，转速为50rad/s.如果线框从图所示位置开始转过90°时开始计时：(1)写出线框中感应电动势瞬时值的表达式.(2)在e-t 坐标中作出线框中感应电动势随时间变化的图.(3)若线框电阻为2Ω，将a ，b 两端接一盏“6V 、12W ”的小灯泡，小灯泡能不能正常发光?20.一台理想变压器原线圈的匝数为n 1＝4400匝，输入交流电压为U 1＝220V ；副线圈有两个，匝数分别为n 2＝240匝，n 3＝120匝.求这两个副线圈的电压U 2和U 3.当两个副线圈的输出电流分别为I 2＝0.5A ，I 3＝65A 时，原线圈中的电流强度I 1为多大?当两个副线圈的输出电流分别增大以I 2′＝1A ，I 3′＝310A 时，原线圈中的电流强度I 1′又为多大?参考答案第六节 三相交变电流【同步达纲练习】 1.BC 2.AD【素质优化训练】1.1∶32.(1)484Ω (2)1903.BCD单元测试题1.B2.AD3.BC4.B5.A6.AC7.D8.C9.B 10.B 11.0.1，12 12.22，48.4 13.三组，最大值，周期(或频率) 1/3. 14.电流 电压 A15.解：E m ＝NB ωs ω＝2πn ＝2π×10＝20πE m ＝500×6×10-2×20π×0.1×0.2＝12πe ＝E m sin ωt ＝12πsin32π＝63π＝32.6V E ＝Nt△△φ＝301)30sin 1(︒+NBS ＝45NBS ＝27V.16.该题应用理想变压器原副线圈电压和匝数的关系来求解，由题可知21N N ＝21U U 所以 N 2＝12U U N 1＝220100×1210＝550匝 31N N ＝31U U 故 N 3＝13U U N 1＝22036×1210＝198匝 17.该题应用变压器原副线圈上电压关系，电功率的计算式及电路中的电压关系求解. 根据变压器的变压关系得：入出U U ＝入出n n U 出＝入出n n ＝1001×23000＝230V 由 U 出＝U 损+U 用 U 损＝U 出-U 用＝230-220＝10V则 P 损＝RU 损2＝2102＝50W18.1019.(1)e ＝102sin100πt(v) (2)如图(3)能正常发光20.12V 6V 0.05A 0.15A。
