Portable UHF MonitorOperation Manual GIS局放超高频带电测试仪操作手册英国DMS公司北京深蓝华盛科技有限公司2010年12月目录1. Introduction -- 概述 (2)1.1. The UHF principle -- 超高频检测的工作原理 (2)1.2. Monitor software -- 局部放电检测软件 (2)1.3. The online Peak Hold (Point on Wave) displays -- 峰值检测数据显示 (3)1.4. The online Single Cycle displays-- 单周期检测数据显示 (3)1.5. The online PRPD displays -- PRPD检测数据显示 (3)1.6. Event Mode – PD事件模式 (4)1.7. Library –数据库 (4)1.8. Data storage in PortSUB for Windows 2000 and Windows XP -- 系统软件PortSUB的数据存储 (5)2. Operating the Portable UHF Monitor -- 如何操作Portable UHF Monitor (5)2.1. Starting PortSUB for the first time / Adding a new Substation or Location -- 初次启动系统软件PortSUB/增加一个新变电站或检测地址 (5)2.2. The PortSUB Main Window –系统软件PortSUB主窗口 (8)2.3. PortSUB Status -- PortSUB的状态参数 (9)2.4. System Properties – Configure the UHF Monitor 系统参数--检测仪参数配置 (10)2.5. Channel Window – View the PD Data 检测通道窗口–观察PD数据 (13)2.6. Channel Window – Online Single Cycle, Peak Hold and PRPD data 检测通道窗口--Online Single Cycle、Peak Hold和PRPD数据 (13)2.7. Channel Window – PD Data Library 通道检测窗口—PD数据库 (16)2.8. Channel Window – History Data 通道检测窗口--- 历史数据 (17)2.9. Channel Window - Event Data 检测通道窗口—PD事件数据 (20)2.10. Channel Window – Speed Menu 通道检测窗口—快速操作菜单Speed Menu .. 221.Introduction -- 概述1.1. The UHF principle -- 超高频检测的工作原理运行中的GIS发生故障的原因，可能是母线气室内有超过一定长度的自由金属体，可能是由于屏蔽层与高压母线或气室间的绝缘问题而引起的电火花，也可能是因为尖端（突起）部位产生的电晕放电，所有这些问题都会在GIS发生故障之前，出现局部放电（PD：partial discharge）现象。
局部放电检测仪的使用步骤介绍仪器概述局部放电检测仪是一种专业的检测仪器，用于检测电气设备中的局部放电现象。
局部放电是制约电气设备安全运行的一个重要因素，因此在电气设备的维护和运行过程中使用局部放电检测仪是非常必要的。
使用步骤准备工作在使用局部放电检测仪进行检测之前，需要进行一些准备工作：1.检查检测仪的电源和连接线是否正常；2.对待检设备进行清洁，确保检测仪能够接触到所有需要检测的部位；3.选择适当的检测位置，并将检测仪的探头放置在该位置。
连接仪器接好电源线、放电探头及地线，将探头紧贴在被检测器件的表面上，保证电极贴合良好，尤其是被检测设备需要注意其是否接地。
开始检测通电后仪器会自动启动，显示屏会有相关参数的读数。
局部放电检测仪会自动记录局部放电的时间和发生放点的位置，并以声音或者其他方式进行提示。
需要注意的是，局部放电的检测不仅涉及局部放电的检测，还有检测数据的处理及分析，因此使用局部放电检测仪需要进行详细的检测操作及数据处理分析。
停止检测当检测完成后，应及时将探头从被检测器件表面上移除，并关闭电源。
数据分析局部放电检测仪会输出大量的数据，包括放电电容量、零漏电流、设备介质的击穿强度等多个参数。
因此，对局部放电检测数据的分析处理非常关键。
可以通过分析局部放电检测仪的数据，对设备进行运行状态进行分析，有针对性的进行设备维护。
注意事项1.在使用局部放电检测仪进行检测时，需关闭被检测电器的电源，并确保设备处于安全状态；2.执行检测过程中，应保证人员的安全，严格遵循各项规定；3.进行数据分析时，需充分考虑被检测对象的情况，结合其他测试数据进行综合分析。
总结局部放电检测仪是电气设备维护保养的重要工具，使用步骤基本相同，但不同的情况和被检测对象也会出现一些操作细微的差异，因此，在使用前需要仔细阅读检测仪器的说明书，并掌握相关的电学知识，确保在使用过程中能够得到准确的检测结果，从而更好地保护设备运行的安全和稳定。
放电计数器测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、原理 (5)二、动作的检查方法及计数器检测仪原理 (6)三、操作方法 (7)四、注意事项 (9)HTFZ-II避雷器放电计数器检验仪一、原理图1所示为ZK型计数器的原理接线图。
图1（a）为ZK型动作计数器的基本结构，即所谓的双阀片式结构。
当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器 C 充电，然后C再对电磁式计数器的电感线圈L放电，使其转动1格，记1次数。
改变R1及R2的阻值，可使记数器具有不同的灵敏度。
一般最小动作电流为100A（8／20μs）的冲击电流。
因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
图1（b）表示ZK－8型动作计数器的结构，系整流式结构。
避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式计数器的L放电，使其记数。
该计数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。

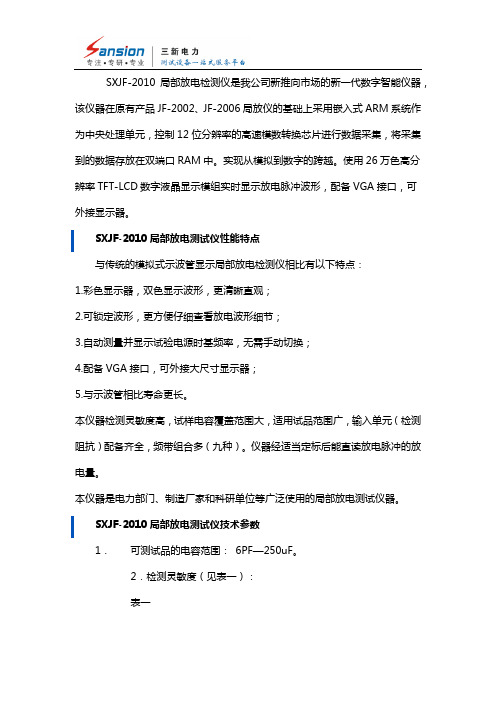

SXJF-2010局部放电检测仪是我公司新推向市场的新一代数字智能仪器，该仪器在原有产品JF-2002、JF-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。
实现从模拟到数字的跨越。
使用26万色高分辨率TFT-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。
SXJF-2010局部放电测试仪性能特点与传统的模拟式示波管显示局部放电检测仪相比有以下特点：1.彩色显示器，双色显示波形，更清晰直观；2.可锁定波形，更方便仔细查看放电波形细节；3.自动测量并显示试验电源时基频率，无需手动切换；4.配备VGA接口，可外接大尺寸显示器；5.与示波管相比寿命更长。
本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量。
本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
SXJF-2010局部放电测试仪技术参数1．可测试品的电容范围：6PF—250uF。
2．检测灵敏度（见表一）：表一3、放大器频带：（1）低端：10KHZ、20KHZ、40KHZ任选。
（2）高端：80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节：粗调六档，档间增益20±1dB；细调范围≥20dB。
每档之间数据为10倍关系：如第三档检测数据为98，则第二档显示数据为9.8，如在第三档检测数据超过120，则应调至第二档来检测数据，所得数据应乘以10才为实际测量值。
5、时间窗：（1）窗宽：可调范围15°-175°；（2）窗位置：每一窗可旋转0°- 180°；（3）两个时间窗可分别开或同时开。
6、放电量表：0-100误差<±3％（以满度计）。
7、椭圆时基：（1）频率：50HZ、或外部电源同步（任意频率）（2）椭圆旋转：以30°为一档，可作360°旋转。
局部放电检测仪一、概述局部放电检测仪是近年来新研制生产的又一新颖局部放电检测仪。
广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
本仪器检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
二、主要技术指标1．可测试品的电容量范围6PF--250μF2．检测灵敏度（见表一）表一输入单元序号调谐电容单位灵敏度（微微库）（不对称电路）1 6-25-100 微微法0.022 25-100-400 微微法0.043、放大器频带：①低端：10KHZ、20KHZ、40KHZ任选②高端：80KHZ、200KHZ、300KHZ任选4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。
5、时间窗：①窗宽：可调范围15°～150°;②窗位置：每一窗可旋转0°～170°；③两个时间窗可分别开或同时开。
6、放电量表：①指针式表头：对数刻度1-10-100 误差<±5%(以满刻度计)线性刻度0-1000 误差<±5%(以满刻度计)②数字表头：以3½LED数字表显示0-100.0 误差<±5%(以满刻度计)7、椭圆时基：①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作120°旋转。
③显示方式：椭圆——直线。
④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。
8、试验电压表：①量程：100KV（可扩展）②显示：3½数字电压表指示③精度：优于±5%（以满刻度计）9、内、外零标功能10、体积：500*500*210（宽*深*高）mm311、重量：约18kg。

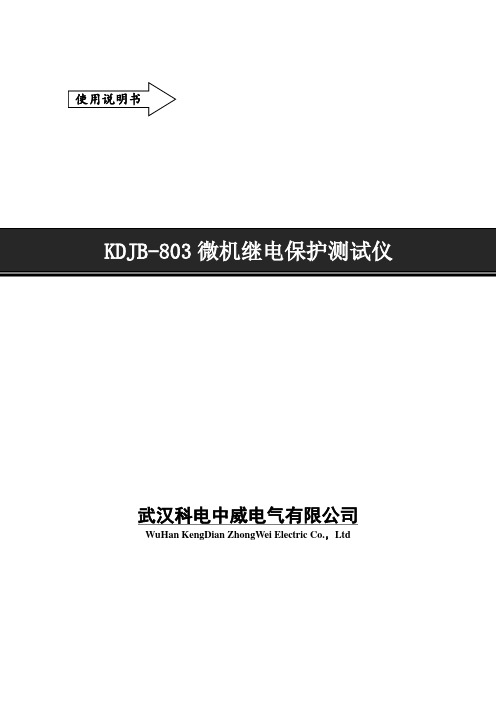

武汉科电中威电气有限公司WuHan KengDian ZhongWei Electric Co.，Ltd注意事项1、本仪器只能用于测试微机继电保护装置，不得用于测试其他设备。
2、为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。
3、工作电源为AC220V，禁止接入AC380V或其他工作电源，试验过程中，请不要频繁开关电源，以免对仪器造成损坏。
4、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地，试验时应注意安全，防止触电事故的发生。
5、电压测试通道严禁短路，电流测试通道严禁开路，严禁将外部的交直流电源引入到仪器的电压源、电流源、开出量输出插孔，否则将损坏仪器。
6、仪器配备的计算机安装有系统保护软件，该软件对C盘做了保护，每次重启后，对C盘做的任何改动都会消失，请勿在C盘保存任何个人文件。
7、在单相或并联输出大电流后，应保证仪器至少有60秒钟的散热，再进行下一次试验，注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。
8、试验过程中，如遇到异常情况，应立即切断电源。
9、切勿将仪器露天放置而被雨水淋湿。
10、仪器工作异常时，请及时与厂家联系，请勿自行维修。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
继电保护校验操作规程（1）做继电保护试验需两人操作，一人监护，一人操作。
（2）在做试验前先检查试验仪器的完好性，中压柜断路器必须在试验位置。
（3）记录综保装置内设定参数，如是新装置应按要求设定参数并记录好。
（4）在综保装置内将需做试验的项目投入，其它项目退出。
（5）检查接线是否正确。
（6）经检查确认无误则可做试验，试验步骤如下：a、在继电保护测试仪上先输入一个小定值与综保装置显示是否一致，偏差应小于±5%。
b、确认无疑问后则在继电保护测试仪上输入与综保装置所需做试验项目的相应定值做试验。
c、在规定时间内试验不成功，应尽快退出试验操作界面，待查明原因后再做试验。
TCD－9302局部放电检测仪技术使用说明书一、概述TCD－9302局部放电检测仪是我公司研制开发生产的一种新型仪器。
它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。
该仪器是根据IEC(270)标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。
该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。
并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
可供制造厂、科研部门、电力部门现场使用。
二、名词、术语1．局部放电局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。
它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极尖端）。
2．电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3．视在放电量校准器视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。
因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。
校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。
视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。
校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (5)二、技术参数 (7)三、结构布局 (9)四、使用操作 (11)4.1 主界面 (11)4.2 超声波测量程序 (12)4.3 TEV测量程序 (13)4.4 历史数据查看 (14)五、TEV读数说明 (16)六、使用条件 (25)七、符合声明 (25)8.1 保修 (26)8.2 范围 (26)九、售后服务 (27)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。
仪器，设施仪器，设施操作规程版本0名称数字式电参数综合测试仪器操作规程文件编号SWISA008011 数字式电参数综合测试仪器操作规程一，安全使用规则1.测试过程中，请勿接触丈量仪后边板上的接线部分，提防触电！2.拆接丈量仪后边板上的接线时，请务必在切断电源后，再行操作！3.丈量仪电源一定有优秀的安全接地线。
4.如丈量参数高出量程，则在相应的超量程参数窗口显示“ OVER ”此时不该持续丈量，以防止破坏仪器。
①——②①②为电源③④⑤④ ⑤为负载此图为后视图二，各参数丈量电压，电流，有功率因数及频次的成为了1.将仪器的电源线按标准接法接到 AC22V 电源上。
2.按接线图将负载用点接到 2， 3 端子大将负载接到 4.3 端子上。
3.按下仪表电源开关，接通仪表电源。
三，按键使用说明1.仪器的显示状态分常态，电压谐波态，电流谐波态三种状态。
2.常态下窗口 1 到窗口 5 挨次显示电压，电流，有功功率，功率因数，频次。
按一下锁存键，锁存指令灯亮，此时丈量数据被锁存，显示不再刷新。
再按一下锁存键，锁存指示灯灭，成为了持续进行。
3.常态下，按一下状态变换键，就切换到电压谐波剖析状态。
此时，电压谐波状态指示灯亮，各窗口所有显示’---- “,表示正在进行谐波剖析，大概 2 秒钟后，锁存指示灯亮，表示剖析达成，各窗口显示剖析结果。
各窗口显示含义以下表窗口一窗口二窗口三窗口四窗口五2 次谐波3 次谐波 5 次谐波7 次谐波2 次谐波3 次谐波4 次谐波 2 总谐波5 次谐波6 次谐波7 次谐波 5 总谐波8 次谐波 2 次谐波10 次谐波总谐波11 次谐波12 次谐波13 次谐波11 总谐波14 次谐波15 次谐波16 次谐波14 总谐波17 次谐波18 次谐波19 次谐波17 总谐波20 次谐波21 次谐波22 次谐波20 总谐波23 次谐波24 次谐波25 次谐波23 总谐波26 次谐波27 次谐波28 次谐波26 总谐波29 次谐波30 次谐波31 次谐波29 总谐波32 次谐波33 次谐波34 次谐波32 总谐波35 次谐波36 次谐波37 次谐波35 总谐波38 次谐波39 次谐波40 次谐波38 总谐波即窗口四显示窗口一所显示的制含量次数，用加键减键能够实现切换，在此状态下，按一下锁存键，从头进行数据收集和剖析，显示结果被刷新。
国家电力公司武汉高压研究所北京科奇天朗电子仪器制造中心工控机存储一台监测仪的数据工控机存储两台监测仪的数据1、仪器特点与技术性能 (4)2、工作原理 (5)3、面板操作 (8)4、微机使用与操作 (8)5、运行须知 (9)6、产品成套性 (10)7、售后服务 (10)附图：仪器柜尺寸图及附件图一、仪器特点与技术性能图2工作界面(一).仪器特点：采用固定接线，有自校系统，可以按PC 量纲与标准局放仪校准。
1. 利用中性点耦合方式取放电信号，安装简便，易于为用户接受，见图1。
2. 灵敏度高，测量范围广，功能齐备，运行稳定。
3. 电路设计先进合理，仪器采用了严格屏蔽抗干扰能力强。
4. 本机的即时放电数据采集有两部分构成，一部分为放电波形的示波数据采集，另一部分为放电波形的峰值数据采集。
Da.放电波形的示波数据采集通过电缆连接到微机示波器卡，经过AD变换后以椭圆显示于微机运行程序工作界面的上半部，如图2所示。
b.放电波形的峰值数据采集部分除以数字形式显示于本机面板外还以串口形式传送至微机以曲线方式显示于微机程序工作界面的下半部，如图2所示。
同时以每小时一幅，每天一个文件的方式把下半部界面作为历史纪录存储于微机的硬盘上，点击程序界面上半部的示波椭圆显示便可以查看更多的本机与工作程序操作说明。
5.本机可以将两台发电机局部放电监测仪串接分时共用一台微机，经过简单的程序设置还可以在一个局域网内与其他微机实现互联数据共享。
(二).技术性能：1.监测点：发电机中性点。
2.测量范围：0.01×103～0.99×108PC3.监测方式：连续自动监测4.显示方式：数字显示放电量值,单位PC(微微库仑)图形显示放电波形5.校准脉冲：输出幅度：100V衰减范围：0～99dB脉冲前沿：0.01µs/v6.选频范围：90～130 kHz7.报警定值：≥0.1×108PC8.供电电源：～220V 50Hz9.主机功率：≤200W（三）外形尺寸及重量：440(长)×490(宽)×177(高)mm, 10Kg二、工作原理本仪器的测试原理为脉冲电流法，发电机发生绝缘放电时，在监测耦合回路(检测匹配阻抗)引起电荷转移，产生高频脉冲。
使用说明书武汉科电中威电气有限公司WuHan KeDian ZhongWei Electric Co.，Ltd一、仪器基本概述1、型号：KDJF-20102、产品适用范围：KDJF-2010多通道数字式局部放电检测仪适用于各种电压等级和容量的变压器、互感器、发电机、避雷器、套管、GIS、电容器、电力电缆、开关及其它高压电气设备的局部放电检测，在线监测。
二、产品外型图三、产品执行标准➢GB/T16927 -----------《高电压试验技术》➢IEC60270 -------------《局部放电测量》➢GB/T7354 ------------《局部放电测量》➢GB1094 --------------《电力变压器》➢IEC6067.11 ----------《干式变压器》➢GB1207 --------------《电压互感器》➢GB1208 --------------《电流互感器》➢DL417 ---------------《电力设备局部放电现场测量导则》➢GB12706.4 ----------《电力电缆附件试验要求》➢GB/T3048.12 -------《电线电缆电性能试验方法局放试验》➢DL/T 846.4-2004 ---《高电压测试设备通用技术条件第四部分局部放电测量仪》四、产品结构1、显示屏：15英寸真彩色TFT液晶显示屏，工业级高亮度；显示分辨率：1024×768；4位数码管显示电压值。
2、外部接口：USB接口；电源接口；2路信号输入口；接地端子；外同步信号输入端子；RJ45接口；RS232接口。
3、外形尺寸：长×宽×高（540×460×320）mm。
4、重量：18kg。
五、主要技术指标1、测量通道：独立2通道。
2、可测试品的电容量范围6pF~250μF。
3、检测灵敏度：0.1pC。
4、采样精度：12bit；采样速率：20M／S。
5、显示工作方式（1）显示方法：椭圆——正弦——直线（2）触发同步方式：分内外触发方式，内触发为仪器电源同步触发，50Hz；外触发为同步试验电源工作频率，50~400Hz内任意频率。
（3）外触发同步信号输入电压：10~200V，输入功率<1伏安。
（4）信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统真实准确地显示了试验电源的周期、相位。
6、时间窗：相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
7、滤波频带：3dB低频端频率f L分10、20、40kHz档，3dB高频端频率f H分80、200、300kHz档，f L和f H可灵活任意组成各种滤波通带。
8、信号放大器：（1）增益调节：分增益粗调和增益细调，增益粗调分6档，档间增益差20dB（10倍），误差±1dB调节；增益细调范围>20dB。
（2）放大器正负极性响应不对称性：<1dB。
9、局放信号测量：可在连续、放大等显示工作方式下测量局放信号，误差±5%（以满量程计）。
10、具有数据存储，回放功能，具有打印功能，生成标准试验报告。
11、工作环境温度：-10～45℃，相对湿度：≤95%。
12、电源AC220V；频率50Hz；功率300W。
•内、外同步随意选择，并具有零标指示及相位分辨功能；•显示方式：自由选择椭圆、直线、正弦三种显示方式；•单个放电脉冲波形分析、以便确定放电性质；•随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录；•增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果；•可对特殊或随机波形进行单次捕捉抓取并进行详细分析；•抗静态干扰功能，可去除相位固定的干扰信号；•相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰；•带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰；•任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗；•在检测局部放电的同时，能够监视试验电压；•对局部放电脉冲进行放电测量、放电时间、波形分析；•二维和三维局部放电图谱显示。
•任意存贮、打印局部放电图形及数据，自动生成试验报告；七、产品使用注意事项1、先将仪器的接地端接地，再进行下面所述的操作；在拆除连线时，最后断开接地端。
2、实验前，试品的绝缘表面（尤其是高压端）应作清洁化处理。
3、各连接点应接触良好，尤其是高压端不要留下尖锐的接点，高压导线应尽可能粗，以防电晕。
4、输入单元要尽量靠近试品，而且接地要可靠，接地线最好用编织铜带。
主机也须接地，以保证使用安全。
5、试验回路尽可能紧凑，即高压连线尽可能短，试验回路所围面积尽可能小。
6、在进行110kV及以上等级的局放试验时，试品周围的悬浮金属物体应妥善接地。
7、考虑到油浸式试品局部放电存在滞后效应，因此在局放试验前几个小时，不要对试品施加超过局部放电试验电压的高电压。
8、仪器应良好保护，防止腐蚀，注意防潮，避免阳光照射，测试时远离强磁场源。
仪器应避免强烈震动，运输时应有防震措施。
9、在条件允许的情况下，可将试品放在屏蔽室中，能有效的防止干扰。
10、在每次试验前，仪器连接好后，仪器应有不少于5分钟的预热时间。
11、严禁带电插拔接口；插拔接口时，严禁仪器处于开机状态，应关掉开关再进行插拔接口的操作。
12、校准方波以后，一定要摘下连线，以免在测试时被高压击穿，然后关上电源开关。
八、局放测试软件操作➢软件开机界面1、基本功能打开软件后，等待软件启动完成后，将看到如下界面。
可供选择的功能有：创建任务、数据分析、软键盘、帮助。
1.1、创建任务在使用本数字局放测量软件系统的数据库管理时，用户只需要打开目录，并选中相应的数据库工程文件即可。
本方法为视频存储，分析较多的用户和产品测试记录管理提供了方便。
点击创建任务按钮，可以打开创建测试任务，并创建当前工作区的对话框。
如下图：软件会自动打开上一次选择的数据库工程文件。
如果要重新选择新的数据库工程文件，可以点击[ 选现有工作区]按钮，出现如下的对话框：需要注意的是，所选的工程名称，必须是以.dsp 为后缀的数据库文件名。
一个数据库工程包括以下几个部分：（1）工程数据库文件，以 .dsp 为后缀的文件；（2）数据库文件；（3）测试任务所在的Data 数据目录。
点击[ 创建新工作区]按钮，出现如下的对话框：填写相应工程的字段名称，并且选择数据库工程所在的目录，然后点击[ 完成]按钮。
数据库选择完毕后，点击向导的[ 下一步]按钮，进入测试任务界面。
您也可以选择创建新任务的按钮，然后点击完成按钮，系统将创建新的测试任务，并进入测量界面。
1.2 数据分析1.3 软件键盘点击键盘按钮，您可以打开软件的辅助键盘，如下图：1.4 帮助点击帮助按钮，您可以打开帮助文档。
➢测量部分1、软件功能介绍打开局放测量界面如下：图1、局放界面该界面中有三个部分：（1）放电状态面板；（2）波形显示窗体；（3）通道控制面板。
1.1、放电状态面板该面板包括：放电量显示窗口、[ 运行]控制按钮、[ 粗调]标签，[ 带宽]标签、[ 越限]状态指示按钮。
[ 越限]按钮只有在放电量超过所设置的越限门限后，才会被激活，才可以被用户点击。
能，也会显示[ 标定值]描述字符。
1.3、通道控制面板该面板显示的模块有：[ 系统参数]显示当前的系统参数配置、[ 显示模式]、[ 操作方式]、[ 窗选方式]、[ 显示属性]、[ 清除窗选]、[ 清除消隐]、[ 旋转角度]、[ 标定设置功能]、[ 存储管理]。
[ 显示模式]：显示的方式有三种，分别是椭圆模式、正弦模式、直线模式。
在[ 系统参数]面板中会实时显示当前的时基频率。
[ 操作方式]：有四种模式，分别是常规模式、窗选模式、放大模式、消隐模式。
[ 窗选方式]：该选项只在窗选模式中有效，在其它模式下它都不可点击，其选项有[ 单窗]、[ 双窗]、[ 多窗]。
[ 显示属性]：表示是否显示零标。
上零标代表显示时基的0度，下零标代表显示时基的180度位置。
[ 清除窗选]：如果当前的窗口有被窗选的部分，那么该操作将去除窗选，此时当前通道窗选操作被取消。
[ 清除消隐]：如果当前的显示操作中有消隐的部分，那么该操作将恢复被消隐部分的波形，之前的消隐设置将被取消。
[ 旋转角度]：用于旋转显示部分的信号，信号与零标共同顺时针旋转。
如下图2 所示。
[ 标定设置功能]：用于设置标定值，并移动标定线。
[ 存储管理]：用于抓取视频，抓取当前的窗口的放电图形。
该图形是以JPG形式存储在当前的任务目录中的。
图2、显示模式角度旋转图2、校正进行局部放电测量，先连接好外部测试电路，并将本数字局放测试系统的硬件模块正确连接后，可以进行校正步骤。
图3、校正操作面板本系统采用计算机技术自动校正校正值。
用户操作非常简单，步骤如下：2.1、在局放测试电路的两端连接校正脉冲发生器。
具体的连接方法可以参考局部放电测试试验电路一章的介绍。
2.2、选择需要校正的测试通道。
被选通道的显示窗口中将会显示"√" 的符号（注意：校正通道必须是当前采集校正脉冲发生器的通道）。
2.3、启动该选择的通道，在通道显示上部的面板中，点击[ 停止]按钮，如果系统的设备连接正常，那么该按钮将会变成[ 运行] 按钮。
左边的图标会变成绿色，表示该通道正处在采集状态；如果该按钮显示内容为[ 等待]，表示本系统正在发现数字局放仪的硬件设备。
如果设备不能采集，就必须查找问题，否则不能进行下一步操作。
2.4、从工具栏中选中[ 校正]按钮，根据外加校正脉冲发生器的输入量，在校正面板的校正值输入框中填写该值。
2.5、按[ 自动校正]按钮，校正自动进行。
过3~4秒钟后，校正将会结束。
如果因为通信失败，或校正超时等情况，可以重新点击一次[ 自动校正]按钮，来完成校正工作。
2.6、校正完成后，请务必断开校正脉冲发生器。
校正过程中，需要注意的是：需要采取一系列的措施去除干扰，至少要让信号明显大于干扰，否则会影响系统校正的结果。
选择合适的滤波档位，滤除明显干扰信号。
系统默认的滤波档位低频是20kHz，高频是200kHz。
也可以采用软件开窗，消隐的方法来进行处理，得到稳定、可靠的校正脉冲发生器的信号。
3、系统参数设置在局部放电测试过程中，有时需要对滤波的范围、显示效果等进行设置。
点击工具栏上的按钮，打参数设置面板，如下图:3.1、系统触发方式系统提供两种触发方式选项：内触发、外触发。
在这里选中将对系统各个通道都有效。
内触发：即触发频率是仪器的电源频率，一般是50Hz；而外触发：指用户接入某个频率的电源，来控制系统显示周期的频率。
