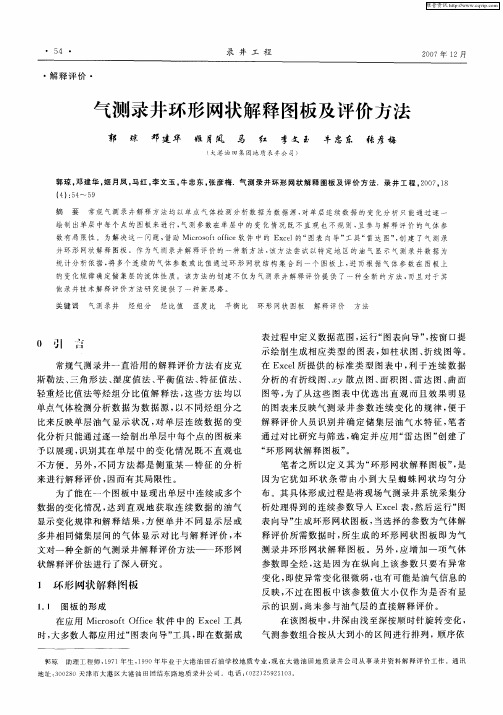

气测解释方法

原解释评价技术简介一、气测解释图版1、三角形图版法烃组分三角形图解法是用减去背景值后的C 1、C 2、C 3、C 4和C T （CT ＝C 1＋C 2＋C 3＋C 4）值，计算出C 2/C T 、C 3/C T 、nC 4/C T 三个比值，做出一个三角形烃组分比值图。

，图中虚线所圈闭的S 区域是有试油价值的“价值区”，或称“可生产区”，它是法国GEOSERVICES 公司给出的。

我们以此例图来说明具体作图的方法（图3-1）。

按C 2/C T 值做一条平行于C 3/C T 轴的直线，按C 3/C T 值做一条平行于nC4/CT 轴的直线，按nC 4/C T 值做一条平行于C 2/C T 轴的直线，三线相交构成一个三角形。

将此三角形的三个顶点与相应轴的0点连线，得到三条线的交点M 。

解释时，根据三角形顶尖的指向和M 点在解释图中的位置来判断储层内流体的性质。

（1）．如果三角形顶点朝上，是正三角形，该层为气层；若顶点朝下，是倒三角形，则该层为油层。

（2）．若M 点落在S 价值区内，则认为其组分符合正常的地球化学指标，该储集层有生产价值；反之，若M 点落在S 区以外，则其组分异常，可能是水层中的溶解气、残余烃或油页岩，无生产能力。

必须指出的是，三角形顶尖朝上还是朝下，与解释图所定的三角坐标轴的上图3-1 三角形图解法例图限值密切相关。

换言之，同样的C2/CT、C3/CT、nC4/CT值点绘在不同上限标值的图版上，三角形顶尖指向有可能不同，价值区S的区域界限也将不同。

这种图解法所给出的原始上限标值为0.17，即17％。

2、烃比值法烃比值法是在60年代末由美国BAROID公司的皮克斯勒提出的，因而得名。

使用这种方法进行色谱录井资料解释时，先选举已减去背景值的C1～C5值计算出C1/C2、C1/C3、C1/C4、C1/C5四个比值，然后将它们点绘在如图3-2所示的纵坐标为对数的烃比值解释图上，且将各点连成线段。

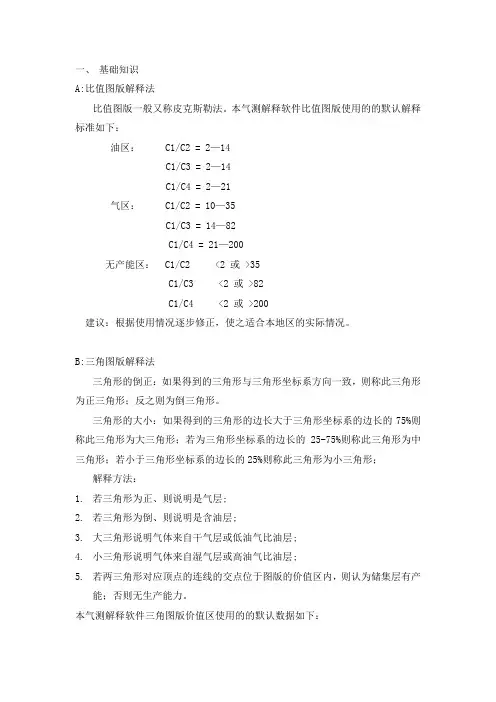

一、基础知识A:比值图版解释法比值图版一般又称皮克斯勒法。

本气测解释软件比值图版使用的的默认解释标准如下：油区： C1/C2 = 2—14C1/C3 = 2—14C1/C4 = 2—21气区： C1/C2 = 10—35C1/C3 = 14—82C1/C4 = 21—200无产能区： C1/C2 <2 或 >35C1/C3 <2 或 >82C1/C4 <2 或 >200建议：根据使用情况逐步修正，使之适合本地区的实际情况。

B:三角图版解释法三角形的倒正：如果得到的三角形与三角形坐标系方向一致，则称此三角形为正三角形；反之则为倒三角形。

三角形的大小：如果得到的三角形的边长大于三角形坐标系的边长的75%则称此三角形为大三角形；若为三角形坐标系的边长的25-75%则称此三角形为中三角形；若小于三角形坐标系的边长的25%则称此三角形为小三角形；解释方法：1.若三角形为正、则说明是气层;2.若三角形为倒、则说明是含油层;3.大三角形说明气体来自干气层或低油气比油层;4.小三角形说明气体来自湿气层或高油气比油层;5.若两三角形对应顶点的连线的交点位于图版的价值区内，则认为储集层有产能；否则无生产能力。

本气测解释软件三角图版价值区使用的的默认数据如下：C2/SUM =0.141 C3/sum = 0.020C2/SUM =0.136 C3/sum = 0.031C2/SUM =0.101 C3/sum = 0.063C2/SUM =0.079 C3/sum = 0.076C2/SUM =0.066 C3/sum = 0.080C2/SUM =0.054 C3/sum = 0.075C2/SUM =0.052 C3/sum = 0.068C2/SUM =0.054 C3/sum = 0.059C2/SUM =0.064 C3/sum = 0.047C2/SUM =0.074 C3/sum = 0.040C2/SUM =0.090 C3/sum = 0.030C2/SUM =0.110 C3/sum = 0.024C2/SUM =0.125 C3/sum = 0.017C2/SUM =0.136 C3/sum = 0.013C2/SUM =0.141 C3/sum = 0.020建议：根据使用情况逐步修正，使之适合本地区的实际情况。

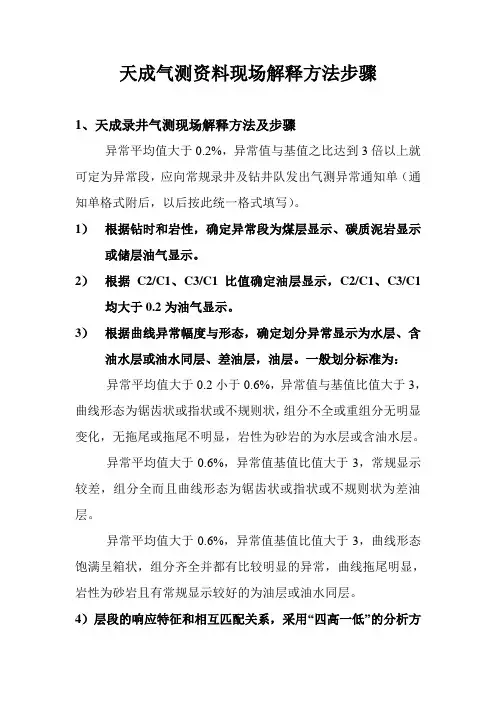

天成气测资料现场解释方法步骤1、天成录井气测现场解释方法及步骤异常平均值大于0.2%，异常值与基值之比达到3倍以上就可定为异常段，应向常规录井及钻井队发出气测异常通知单（通知单格式附后，以后按此统一格式填写）。

1）根据钻时和岩性，确定异常段为煤层显示、碳质泥岩显示或储层油气显示。

2）根据C2/C1、C3/C1比值确定油层显示，C2/C1、C3/C1均大于0.2为油气显示。

3）根据曲线异常幅度与形态，确定划分异常显示为水层、含油水层或油水同层、差油层，油层。

一般划分标准为：异常平均值大于0.2小于0.6%，异常值与基值比值大于3，曲线形态为锯齿状或指状或不规则状，组分不全或重组分无明显变化，无拖尾或拖尾不明显，岩性为砂岩的为水层或含油水层。

异常平均值大于0.6%，异常值基值比值大于3，常规显示较差，组分全而且曲线形态为锯齿状或指状或不规则状为差油层。

异常平均值大于0.6%，异常值基值比值大于3，曲线形态饱满呈箱状，组分齐全并都有比较明显的异常，曲线拖尾明显，岩性为砂岩且有常规显示较好的为油层或油水同层。

4）层段的响应特征和相互匹配关系，采用“四高一低”的分析方法。

“四高”：TG （全烃）、重烃、湿度比、C3/C1四个参数呈高异常。

“一低”：平衡比参数呈低异常。

TG （全烃）=C1+C2+C3+IC4+NC4+IC5+NC5 重烃=C2+C3+IC4+NC4+IC5+NC5 WH(湿度比)=重烃/全烃BH(平衡比)=(C1+C2)/(C3+IC4+NC4)5）曲线形态意义箱型：代表储层具有良好的均质性指型：代表储层含油的条带状和薄油层等正三角型：代表储层含油向下逐步变差锯齿型：代表均质性较差或裂缝发育6）全烃异常拖尾分析主要通过各曲线拖尾的长度宏观地判识储层能量，拖尾长度越大，储层能量越大，成为产层可能性越大。

2、快速色谱现场制图方法步骤1）剖面图打开“剖面绘图”，选择“启用宏”，按alt+f8健，在弹出的对话框内点击“删除”，然后点击“执行”按钮，删除以前的剖面图。

气测录井资料解释规程气测录井资料解释规程1 主题内容与适用范围本标准规定了色谱气测井资料定性解释的程序、内容、方法和要求。

本标准适用于各类探井的气测资料解释。

2 解释井段2.1 全烃大于0.2%或高于基值2倍（含2倍）的气测异常井段。

2.2 低钻时并且有气测色谱分析资料的井段。

3 解释工作要求与流程3.1 解释工作要求气测井资料解释以可靠的现场录井资料为基础，以气测井油气显示为主导，及时搜集、分析现场油、气、水显示等情况，进行初步解释，提供中途测试层位和完井方法。

通过计算机处理，进行综合分析解释，确定油气层段、提出试油意见。

3.2 解释工作流程3.2.1 搜集邻近井的地质资料及测井资料。

3.2.2 验收气测井资料。

3.2.3 分析色谱气测井资料与现场资料解释。

3.2.4 分层、选值、计算、绘图解、运用各种资料进行气测井综合分析解释，提出解释结论，进行完井讨论（见图书馆）3.2.5 整理编写单井解释总结报告。

3.2.6 整理有关资料图件、并经审核。

3.2.7 按归档要求归档上报。

4 气测井资料的处理4.1 气测井原图人工处理（采用联机设备的可省略）4.1.1 按每米深度进行人工整理、查出相应的数值填写色谱气测记录。

4.1.2 在原图上划出异常井段，并根据钻时进行深度校正。

4.1.3 查出异常值。

4.2 气测资料计算机脱机处理4.2.1 对气测井资料进行抽查，异常井段、地质设计目的层数据抽查率100%，其它井段数据抽查率10%。

4.2.2 把原始数据输入到计算机。

4.2.3 对输入数据进行审核。

4.2.4 绘制气测录井图。

4.2.5 绘制解释图。

4.2.6 打印解释数据表。

4.2.7 编写气测井解释报告5 气测井解释的基本方法及要求5.1 油、气储集层位置和厚度的确定方法5.1.1 根据全烃含量和钻时确定a、在砂质岩层段，对全烃含量值较高井段参照钻时曲线和全烃显示幅度划分油气储集层的起止深度；b、在泥质岩层段，钻时变化不明显时，应依据全烃曲线的高峰起止值划分油气储集层的起止深度；c、复杂岩层段，根据地质录井资料和测井资料来归位油气储集层起止深度。

山西煤层气测井解释方法研究一煤层电性响应特征煤层是一种特殊沉积岩，煤层在煤热演化过程中主要产生的副产品是甲烷和少量水，而煤的颗粒细表面积大，每吨煤在0.929×108m2以上，因此煤层具有强吸附能力，所以煤层的甲烷气含量和含氢指数很高。

由于煤层的上述特性，反映在电性曲线上的特征是“三高三低”。

三高是：电阻率高、声波时差大、中子测井值高（图1）。

三低是：自然伽马低、体积密度低、光电有效截面低。

根据多井资料统计，煤层的双侧向电阻率变化一般100—7000Ω·m，变质程度差的煤层电阻率一般30—350Ω·m。

测井曲线反映煤层的声波时差一般370—410μs/m；中子值30%—55%；自然伽马一般20—80API；密度测井值1.28—1.7g/cm3；光电有效截面0.35—1.5b/e之间。

不同类型的煤，在电性上的响应有较大的变化。

表1中列出了几种煤类与测井信息的响应值。

表1 不同煤类骨架测井响应值图1 晋1-1井煤层电性典型曲线图二煤层工业参数解释煤的重要参数有：煤层有效厚度、镜质反射率、含气量、固定碳、水分、灰分、挥发分等，这些参数是研究煤层组分，评价煤层气的地质勘探、工业分析及经济效果的依据。

上述参数一般由钻井取芯后对煤层岩心进行实验测定得出。

1、煤层厚度划分煤层有效厚度根据电性曲线对煤层的响应特征，以自然伽马和密度或声波时差曲线的半幅度进行划分（见图1），起划厚度为0.6m。

2、含气量计算煤层含气量与煤层的厚度、煤的热演化程度、煤层深度、温度和压力等参数有密切的关系，由于煤的内表面积大，储气能力高，据国外资料统计，煤层比相同体积的常规砂岩多储1～2倍以上的天然气，相当于孔隙度为30%的砂岩含水饱和度为零时的储气能力。

据此应用气体状态方程和煤层密度计算含气量：P1V1＝RT1（1）P2V2＝RT2 （2）则V1＝T1·P2·V2/ P1T2（3）式中：P1——地面压力，0.1M Pa；V1——地面气体体积，m3；T1——地面绝对温度，273.15℃+15℃；P2——地下深度压力，M Pa；V2——煤孔隙度按30%计算的体积，0.3m3/m3；T2——地下深度的绝对温度，273.15℃+T℃；R——气体常数。

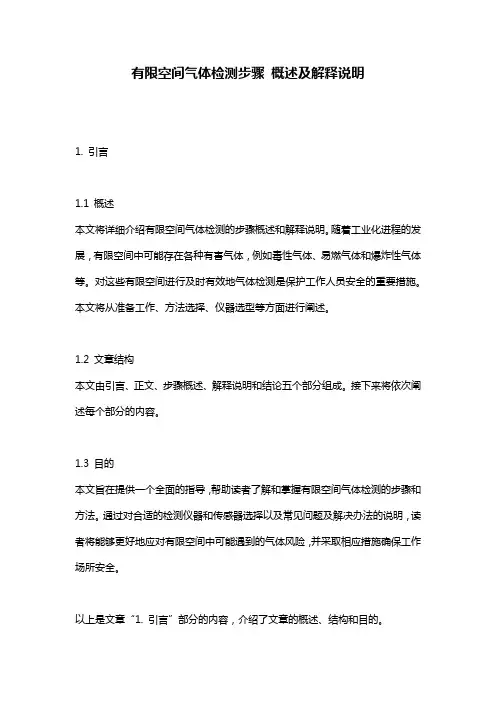

有限空间气体检测步骤概述及解释说明1. 引言1.1 概述本文将详细介绍有限空间气体检测的步骤概述和解释说明。

随着工业化进程的发展，有限空间中可能存在各种有害气体，例如毒性气体、易燃气体和爆炸性气体等。

对这些有限空间进行及时有效地气体检测是保护工作人员安全的重要措施。

本文将从准备工作、方法选择、仪器选型等方面进行阐述。

1.2 文章结构本文由引言、正文、步骤概述、解释说明和结论五个部分组成。

接下来将依次阐述每个部分的内容。

1.3 目的本文旨在提供一个全面的指导，帮助读者了解和掌握有限空间气体检测的步骤和方法。

通过对合适的检测仪器和传感器选择以及常见问题及解决办法的说明，读者将能够更好地应对有限空间中可能遇到的气体风险，并采取相应措施确保工作场所安全。

以上是文章“1. 引言”部分的内容，介绍了文章的概述、结构和目的。

2. 正文:在有限空间气体检测过程中, 需要进行一系列步骤来确保人员的安全。

这些步骤通常包括检测前的准备工作，选择合适的检测仪器和传感器，以及实施空间气体检测流程。

首先，在进行有限空间气体检测之前，必须对待测区域进行彻底的准备工作。

这包括确定所需的检测目标、评估潜在的风险和危险物质、清除任何可能引起干扰的杂质，并建立相应的安全措施。

该准备工作是确保有效检测所必需的第一步。

接下来，在选择合适的气体检测仪器和传感器方面需要格外谨慎。

根据待测气体种类和要求精度，可以选择便携式气体检测仪或固定式监控系统。

关键是确保所选设备能够准确、快速地检测到存在于有限空间中的各种危险气体，并能提供可靠的数据以支持决策和行动。

针对不同类型的危险物质，需要使用相应类型的传感器进行气体检测。

例如，可燃气体需要使用可燃气体传感器，而有毒气体需要使用有毒气体传感器。

此外，根据环境条件和需求，也可以选择其他类型的传感器，例如温度、湿度和氧气传感器等。

在执行空间气体检测流程时，需要按照既定的步骤进行操作。

这些步骤包括站点勘察、设备校准、仪器放置位置确定、数据采集和分析等。

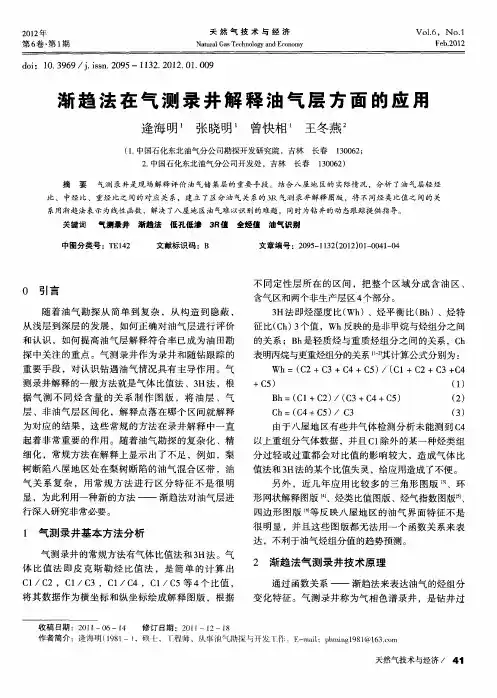

REGION INFO 数字地方摘要：录井解释对应着变换复杂的特征，其中包括：流体、固体等。

如果只是按照前人的方法去评估气田气测录井很容易导致结果不切实际，因此，可以在前人研究分析的基础上再加上一定的气测解释评价的渐进式排除法就可以有效避免这种情况的产生，进一步的达到分析储集层与对流层的影响因素的目的。

论文对气田气测录井解释评价方法进行一定的分析。

关键词：气田气测录井；解释评价；方法分析一、关于参数的选取及解释评价在油水层的解释评价的方法运用过程中，可以先提取出相应显示状况的平均数据，对比平均数据去做单体的技术检查，并且将出现异常的情况与平均数据做出比较，按照一定比值去分析问题所在之处，然后，再利用相应的设备去排除一定部分幅度较低但是无法排除的非产油层。

但这种设备的值数达到一定幅度或者高度时，不能从整体上反映数据，只能说明某层中的某类化合物质的含量相对较高，但是对于其他部分，例如储集层中流体特征的判断却是难以分辨。

这就需要再次去分析各种组成部分的具体含量与比值，例如碳原子的四价与碳原子的一价的比值参数较高时，就可以断定其中烃类物质的含量较高，如此分析决定下一步的决策。

同时在这个工程中也可以引用3H法，其原理也是分析各类物质含量的比值，并且利用各种湿度、温度来对特定物质成分的特征去设计出相应的解释版图[1]。

这种方法因为可以比较具体地分析出相应的物质，并且确定其较为精准的物质质量含量，因此，就可以排除一部分因其本身特征而较难处理的物质，如类似于非产油层等。

但是，这些方法依然无法充分地解决产油储集层等方面的含水问题，因此，可以在此基础上引用相应可以测得在产油层的各类物质的方法，反映出灌满系数与形体特征的含水量，并且要将其他的物质做出一定的隔离，利用其他物质本身的特性，例如不受高温性、不受湿度性，先把其他物质放在一种容器之中，值得注意的是，大多数的烃类是不受高温的，但是大多数的隔离方式是利用高温来分隔，所以，高温分隔法不实际且难以实现。

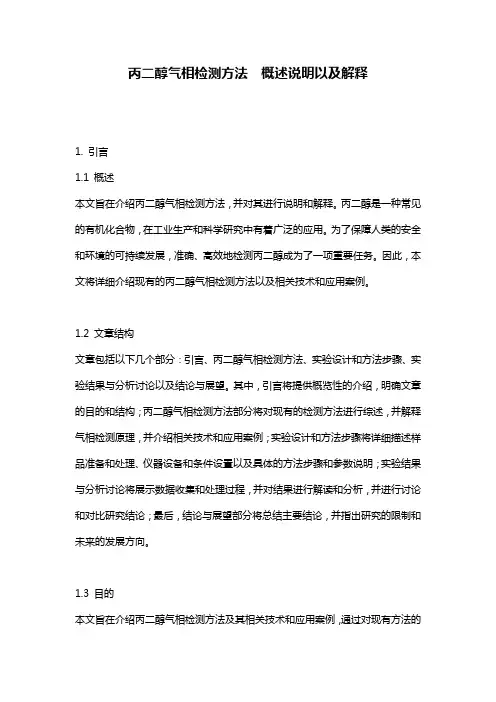

丙二醇气相检测方法概述说明以及解释1. 引言1.1 概述本文旨在介绍丙二醇气相检测方法，并对其进行说明和解释。

丙二醇是一种常见的有机化合物，在工业生产和科学研究中有着广泛的应用。

为了保障人类的安全和环境的可持续发展，准确、高效地检测丙二醇成为了一项重要任务。

因此，本文将详细介绍现有的丙二醇气相检测方法以及相关技术和应用案例。

1.2 文章结构文章包括以下几个部分：引言、丙二醇气相检测方法、实验设计和方法步骤、实验结果与分析讨论以及结论与展望。

其中，引言将提供概览性的介绍，明确文章的目的和结构；丙二醇气相检测方法部分将对现有的检测方法进行综述，并解释气相检测原理，并介绍相关技术和应用案例；实验设计和方法步骤将详细描述样品准备和处理、仪器设备和条件设置以及具体的方法步骤和参数说明；实验结果与分析讨论将展示数据收集和处理过程，并对结果进行解读和分析，并进行讨论和对比研究结论；最后，结论与展望部分将总结主要结论，并指出研究的限制和未来的发展方向。

1.3 目的本文旨在介绍丙二醇气相检测方法及其相关技术和应用案例，通过对现有方法的综述和原理解释，为读者提供一个全面而清晰的理解。

通过实验设计和方法步骤以及实验结果与分析讨论部分的详细描述，读者可以了解到具体的操作过程和数据处理方法。

最后，通过结论与展望部分的总结和未来发展方向的提出，读者能够得出本文研究所得到的主要结论，并了解到该领域尚待解决问题，为进一步研究提供参考。

2. 丙二醇气相检测方法:2.1 现有检测方法综述:在过去的几十年中，针对丙二醇气相检测已经开发了多种不同的方法。

其中包括传统的色谱法、质谱法和光学法等。

传统色谱法主要采用气相色谱仪作为分离和检测设备，通过样品在固定相上的分离行为，结合检测器对丙二醇进行定性和定量分析。

质谱法则利用质谱仪将样品中的丙二醇离子化并进行质量/电荷比的分析，以实现其检测与分析。

光学法主要基于丙二醇与某些特定物质之间的反应或吸收特性来实现其检测。

现场快速气测解释方法
现场快速气测是一种快速，经济有效的方法来测试某物中含量微量气体成分，用于分析环境问题和污染物等其他物质的活动或服务。

它通常被用来检测大气中各种污染物的活动气体浓度和排放源的位置。

它可以有效地避免仪器精密分析中的技术和时间问题，并采取一系列的现场测试来快速，及时地了解污染物的活动特性。

现场快速气测的步骤主要包括采样系统的准备，样品收集，气体检测，数据处理，数据评估和报告准备。

采样系统准备包括检索安装和安装场地补偿气体测量器，安装气样采样泵，安装被测气体检测仪和安装压力计和温度计等。

样品收集过程包括进行一系列的采样，以便收集一系列的样品，以便进行比较分析。

气体检测步骤包括使用现场快速气测仪测试环境中的污染气体，记录检测结果并与现有标准对比，以评估污染状况。

数据处理步骤包括整理测量结果，将它们绘制成图表，分析污染物在室外环境中的活动特性。

最后，为客户准备报告，以说明检测情况，污染源的位置，污染物的活性特性等。

总的来说，现场快速气测可以有效地帮助我们鉴定和控制空气污染的活动类型及其浓度，以负责任地管理空气质量状况。

现场快速气测可以帮助我们准确了解污染的分布情况，从而为政府部门采取有效的污染控制措施提供建议。

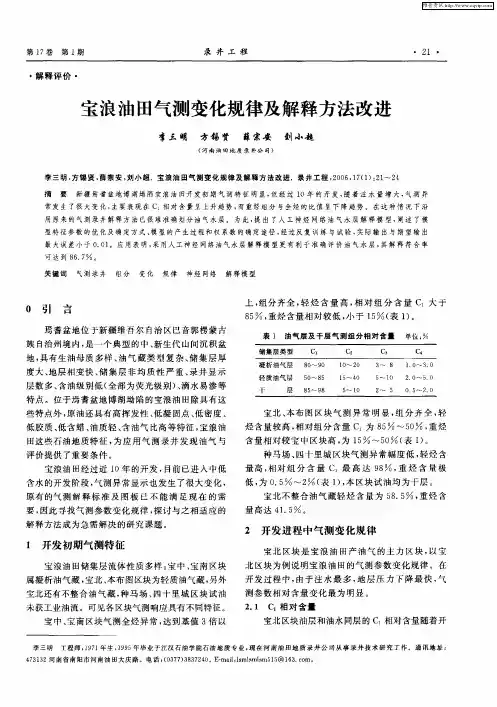

利用综合录井气测资料解释评价油气水层气测录井现场解释评价常用且比较成熟的经验统计法有烃组分三角形图解法、皮克斯勒解释图板法、烃类比值法（3H法）等，由于不同井场的地下地质和地面环境因素不尽相同、钻井工程参数的差异和解释方法的局限性，各种方法的解释符合率均有一定程度的差异。

从提高解释符合率以及简便、快速发现并判别油、气层的角度出發，分析了应用气测录井全烃判别储集层油气水状况的理论依据，结合实例分析了不同条件下的判别原则，同时指出了该方法的局限性以及气测仪器的标定、影响因素。

标签：气测录井；全烃；异常倍数；重烃相对含量；油气水层；解释标准气测录井在油气勘探过程中起着重要的、不可替代的作用，是直接寻找油气的一种地球化学方法。

应用气体检测仪自动连续地检测钻井液中所含气体成分的含量。

它是综合录井的重要组成部分。

影响气显示的因素很多，有地面的，有井下的，有客观的，有人为造成的。

概括起来为地质因素和非地质因素两种。

其中地质因素引起的气测显示变化正是气测所要研究、探讨的问题。

1 综合录井气测资料的重要性气测录井过程中，全烃曲线具有连续性、实时性的特点，已成为现场录井技术人员发现和判断油气异常显示的重要手段。

正常钻进情况下，如果钻遇地层岩性稳定，地层中流体性质没有发生变化，录井过程中全烃含量就比较稳定，全烃曲线的变化幅度较小；在受到钻井施工情况、地层流体压力变化以及烃组分总量变化等多方面因素的影响后，容易造成全烃曲线出现异常变化。

分清不同因素影响的差异，有助于提高油气储集层的解释评价水平。

油、气、水层识别与评价是油气勘探开发研究工作中的重要环节之一。

提高油、气、水层解释评价的准确性，对于避免漏掉油气层、及时发现油气田、减少试油层位、节约试油成本均具有重要现实意义。

各种录井资料是识别油气层最直观、最重要的第一手资料，也是目前油、气、水层综合分析和评价的基础田。

多年来，虽然在储集层物性、流体性质、岩电关系等方面测井解释研究取得了长足进展，但对一些地区、一些层位的油、气、水层性质的判别上仍存在不准确性，对录井资料缺乏深人系统分析及应用是其中重要原因之一。

气动测量原理
气动测量原理是指基于气流力学原理的一种测量方法。

它通过测量气体流体的动态压差、静态压差或速度差等参数，来获得所需的气体流体参数。

这种测量方法广泛应用于工程领域，例如空气动力学研究、风洞试验、流体力学实验等。

气动测量原理的关键是利用气流与物体之间的相互作用，来实现测量目的。

通常，气动测量原理可以分为以下几种方法：
1. 动态压差法：通过测量气体流动过程中动态压差的变化，来计算气体的流速或流量。

这种方法通常用于测量气体流体的高速流动。

2. 静态压差法：通过测量气体流动过程中静态压差的变化，来计算气体的压力或密度等参数。

这种方法通常用于测量气体流体的低速流动。

3. 速度差法：通过测量气体流动过程中速度差的变化，来计算气体的速度或动能等参数。

这种方法通常用于测量气体流体的速度分布。

除了上述方法外，还有一些基于气动测量原理的其他方法，例如旋转翼测量法、噪声测量法等。

这些方法都是基于气流力学原理，通过对气体流动的相关参数进行测量，来获取所需的气体流动参数。

总之，气动测量原理是基于气流力学原理的一种测量方法。

它
通过测量气体流动过程中的动态压差、静态压差或速度差等参数，来获得所需的气体流动参数。

这些方法在各个领域都有广泛应用，为工程研究和实验提供了重要的测量手段。

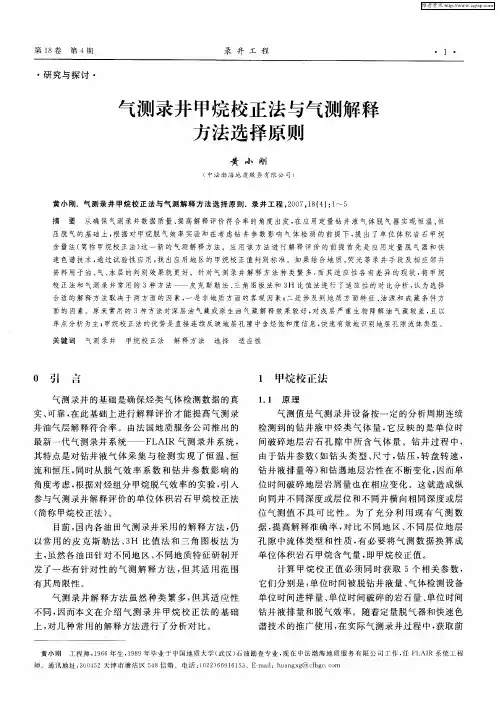

几种气测解释方法介绍PIXLER图版PIXLER图版可根据C1/C2和C1/C3、C1/C4确定储层流体性质。

解释要点与注意事项：1. C1/C2、C1/C3、C1/C4连线向下倾斜，往往与含水相关；2. C1/C2、C1/C3、C1/C4连线较陡，往往预示该层致密；3. C1/C2、C1/C3、C1/C4连线呈“V”字型，往往解释为油层；4. C1/C2、C1/C3、C1/C4连线呈“/\”字型，往往解释为气层；5. C2/C3与地层压力相关；6. C2/C3*10大于15--20，地层通常有高压存在。

同源系数图版nC4/iC4或nC5/iC5称为同源系数，利用该，同源系数可区分油层和气层。

使用条件：nC4、iC4、nC5、iC5均要求大于0.05% 。

3H方法霍沃思（J.HHAWORTH）、惠特克（A.WHITTAKER）和塞伦斯（M.SELLENS）三人在1985提出了一种评价泥浆气显示的新方法。

它包括三个参数，分别叫做烃湿度比（Wh)、烃平衡比（Bh）和烃特征比（Ch）。

Wh=(C2+C3+C4+C5)/(C1+C2+C3+C4+C5)*100Bh=(C1+C2)/(C3+C4+C5)Ch=(C4+C5)/C3式中：Ch-烷烃色谱含量（单位体积空气中某种烃气的体积，PPm）;C1-甲烷；C2-乙烷；C3-丙烷；C4-丁烷；C5-戊烷。

烃湿比度（Wh）是重烃与全烃的比，它的大小是烃密度的近似值，是指示油气基本特征类型的指标。

烃平衡比（Bh），它帮助识别煤层效应。

因为煤层气含有大量C1和C2，故在其分子上设置这两个数，可以把煤气显示和石油显示区别开。

解释标准用Wh和Bh解释地层流体类型的规则如下：1.如果Wh<0.5和Bh>100.0那么该区间相当于只有非常轻的干气,几乎可以肯定它没有生产能力,相当于传统气测解释中的含气层。

2.如果0.5<Wh<17.5和Wh<Bh<100.00，那么该区间相当于可能开采的天然气，天然气（实际）湿度和密度随着两条曲线的会聚而增大，相当于传统气测解释中的气层。
