石材下单方法和注意事项PPT课件

格式：ppt
大小：3.90 MB
文档页数：2

下载文档原格式

石材优化排版及提料培训PPT课件

荔枝面或烧面水洗，有些施工图中会要求水洗面，水洗处理在很多人的印象中就是水冲。真正的水洗工艺是：将已经经过荔枝面或烧面处理的材料，用高水压配合高硬度的塑料刷子或钢丝刷，把材料表面的毛刺、浮渣打磨掉，打磨完的材料表面手感比较柔滑，会更有质感。但会增加较大的成本。
.
三、石材排版下料基础常识
▲多曲面、弧形材料的加工，只能人工完
广州盈绿生态园林工程有限公司
石材优化排版及提料培训
编制人：冯宝成
.
目录
一、前言二、料单办理流程三、石材排版下料基础常识四、石材提料常用CAD快捷键五、标准料单组成与格式六、优化排版下料细节浅谈七、石材进场验收及补单八、示例照片展示九、结束语
.
一、前言
随着公司精细化管理的发展及实际情况需要，针对目前各项目对材料需求料单的编制不统一，造成料单格式较为多样，不成体系。造成后续相关工作衔接困难，容易出现差错。故在此系统的汇总料单相关规定，并分享给各位。以增强料单规范化、精准化，便于现场材料管理及简化相关工作流程使其准确性、时效性、有效性得以提高。
.
（二）、制图标准
3、CAD提料表格标准：表格是直接用使用的CAD表格，不是用线条一个一个画的。点CAD上面绘图工具栏，然后选择表格即可根据需要创建表格。该表格具有数据统计的基本功能，并且可以直接输出Excel表格。
.
4、CAD料单表格要求及作用
CAD料单表格要求 1.表格里数据要与加工图一一对应。 2.表格中信息要准确清晰。 3.表格内容包括：材料编号、材质、长、宽、厚度、数量、备注。整套图纸的
由于个人水平有限，故仍难免有不妥和疏漏之处，希望大家能指正，并提出宝贵的建议。
.
二、料单办理流程

石材下单及验收标准

石材下单及验收标准为规范石材质量,统一管理,确保石材来货符合公司要求,特制定石材验收标准:1、石材品种及质量要与甲方确认样板保持一致,不得有明显瑕疵;2、平板厚度要求16.2MM以上,石线厚度不得低于下单要求;3、按行业标准平整度、对角线、尺寸误差不得超过1MM;4、石线及磨边要严格按照项目部所提供大样图加工,光度与平整度要达到行业标准,不允许用打蜡方式增加光度;5、埃及米黄规格板断角不得超过150*150并由原断角粘接,不能有明显接缝。

深啡网与浅啡网允许原断裂但接缝不明显。

皇室啡不允许有粘接。

6、埃及米黄窗台石加厚法国边加厚条宽度要求20~25MM,不得低于20MM。

长度2000MM以上中分,1500MM以上要求加双筋。

同一个窗台如分为多块,要求颜色一致,一户内要求颜色基本一致。

窗台石两头转角需要打磨好边。

材料下单按窗实际尺寸有耳朵两头各加长30MM,宽度按实际尺寸加20MM飘边。

7、深啡网户内门槛石超过1400MM加筋,客厅大阳台门槛石平分三段。

要求每条门槛石颜色一致均匀,一户内颜色基本一致。

材料下单户内门槛室长度按门页加40MM(如卧室门850MM,按890MM下单;厨房推拉门1500MM,按1550MM下单;厨房门750MM,按790MM下单;卫生间门700MM,按740MM下单)。

宽度按门套深度加10MM,阳台门槛石按实际长宽度下料。

8、皇室啡门槛石(入户门、电梯门、消防过道门、消防楼梯门)按实际长宽度下料。

9、皇室啡洗手台7字型分段加工,600MM宽一侧一个户型尺寸统一,阳角磨30*30圆角,150MM宽一侧如侧边外露按实际要求磨加厚直边抛光或加厚法国边。

分段洗手台颜色要求一致,磨边处颜色要与板面一致。

盆孔与外边距离600MM宽130MM;550MM宽为80MM,半台盆现场安装后由供货商派人挖孔。

10、皇室啡镜框线要求与洗手台颜色一致,浅啡网镜框线不分长短统一加筋,每套颜色一致,所有镜框线不分长短,不能分段,磨边改为单边3*3倒角抛光,如外侧露出磨直边抛光。

石材下单方法和注意事项PPT文档23页

石材下单方法和注意事项
36、“不可能”这个字(法语是一个字 )，只在愚人的字典中找得到。--拿破仑。 37、不要生气要争气，不要看破要突破，不要嫉妒要欣赏，不要托延要积极，不要心动要行动。 38、勤奋，机会，乐观是成功的三要素。(注意：传统观念认为勤奋和机会是成功的要素，但是经过统计学和成功人士的分析得出，乐观是成功的第三要素。
39、没有不老的誓言，没有不变的承诺，踏上旅途，义无反顾。 40、对时间的价值没有没有深切认识的人，决不会坚韧勤勉。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Than

石材培训PPT课件

物理性能
石材的密度、抗压强度、抗折强度、耐磨性等物理性能应符
合相关标准要求。
外观质量
石材的表面平整度、光泽度、颜色均匀性等外观质量应满足
设计要求。
放射性
天然石材具有一定的放射性，应符合国家相关标准规定。
石材质量检测方法
目视检测
通过观察石材的表面质量、颜色、纹理等外观特征，初步判断石材的
质量。
优化建议
根据石材的质量评估结果，提出针对性的优化建议，如选择更合适的加工工艺、改善石材的外观质量等。
04
石材项目案例分析
室内装饰石材项目
总结词
美观、耐用、环保
详细描述
室内装饰石材项目主要关注石材的美观性和耐用性，同时需要考虑到环保因素。石材的纹理、颜色和光泽度等特性使其成为室内装饰的理想选择，如地面、墙面、台面等。在选择室内装饰石材时，需要考虑其耐磨、耐压和抗污染性能，以确保长期的使用效果。
室外园林石材项目
总结词
自然、质朴、耐久
详细描述
室外园林石材项目主要关注石材的自然质感和耐久性。石材在园林景观中广泛应用于地面铺设、景观雕塑、水景构造等方面。为了确保石材在室外环境中的耐久性，需要选择合适的石材品种，并采取防护措施以抵抗日晒、雨淋和冻融等自然因素的侵蚀。
大型工程石材项目
总结词
规模大、质量要求高、技术难度大石材的应用领域Fra bibliotek0102
03
建筑外墙
石材作为外墙装饰材料，具有美观、大气、耐久的特点。
室内装修
石材用于地面、墙面、台面等，提升室内装饰效果和品质感。
园林景观
石材用于园林铺地、景墙、假山等，营造自然、古朴的景观效果。

石材产品知识培训72PPTz.

1999年中国石材企业“第一集团军”呈现：深圳康利、高时;东莞环球、东成;新疆广汇等，年营业额均在2亿元钱以上。 2000年全国石材出口创汇刜次打破8亿美元;石材行业创三项世界第一，幵连续5年成为国内建材行业单一产品出口第一大户。
行业发展现状
据不完全统计，2009年产值超过2亿元的石材企业近40家，产值超过5亿元的企业约 10家。石材产品品种不断增加，除传统的花岗石、大理石毛板、大板、工程板外，薄板、超薄板、复合板、工程板比例不断上升，石雕石刻、异型石材加工、石材拼花、石材马赛克、石材装饰小品等艺术性石制品不断翻新，结合环保、资源综合利用而开发的人造岗石、石英石等人造石材近年得到快速发展。石材产品的加工深度、加工精度不断提高，石材产品正在由建筑装饰业的原材料走向精细化、标准化的加工制成品配套装饰部品。同时，与石材加工、应用配套的辅助产品也形成系列化、专业开发，石材胶粘剂产品、石材清洗与养护产品、磨具磨料产品、金刚石系列产品也得到较快发展。作为装饰装修材料，石材产品创新更多的是体现在石材应用的创意设计方面，不同品种石材、石材与其他材料组合、以石材为基体雕琢各种工艺艺术、日常用品，通过创意设计而达到完善装饰效果。我国业内的优势石材企业已建立石材艺术创意设计中心，国内一些大型企业也已关注这方面的创新，由此将引发石材消费升级发生质的变化。
天然石材的产品性能：
石材被广泛应用于公共建筑（酒店、餐厅、银行、医院、展览、实验室等）和家庭裃修（厨房台面、洗脸台、厨卫墙面、餐桌、茶几、窗台、门套等）领域。天然大理石属于中硬石材，其颜色花色多样，色泽鲜艳，纹理丰富，材料致密，抗压性强，吸水率小，不变形，易清洁，可根据大板自定裁切规格大小，经打磨结晶后光亮如镜，给人富丼豪华的感受，是高档裃饰工程中室内裃修常用的材料其缺点: 天然石材比较重,两块对接的时候缝隙较大,连接有困难,不可能做无缝拼接；渗透率也较高,污渍难清理.弹性不足，如遇重击会发生裂缝如果选择天然石材做台面的缺点是对长度有要求，过长时候拼接不能做到象人造石那样无缝拼接。另外天然石因为有孔隙，所以在做橱柜台面的时候最好选择深色的花岗石，比如中国黑、黑金砂、济南青、蓝麻等，防止渗色渗油。注意:在选择使用橱柜台面时如选择了天然石一定要用花岗石，大理石质地较软，不太适合做有承重要求的台面。天然石材存有辐射: 理石的辐射等级分三类:A类辐射最小，其使用范围不受限制；B类次之,一般不建议用于室内裃饰，但可用于公共场所及外墙裃饰；C类石材辐射最大,一般人口密集的地方都不推荐使用，多用于桥墩及高速公路设施等。

石材知识培训PPT课件

24
第24页/共40页
一、大理石的构成
天然大理石是由石灰岩或白云岩经过地壳内部高温高压作用形成的变质岩，常是层状结构，有显著的结晶或斑纹条纹；主要成分有方解石、石灰石、白云石等。大理石分为三类： ➢白云石：菱镁矿（碳酸钙镁）含量40%以上 ➢石灰石：菱镁矿（碳酸钙镁）含量在5%到40%之间。 ➢方解石：菱镁矿（碳酸钙镁）含量少于5%
3
第3页/共40页
石英、水晶
4
第4页/共40页
长石：多为钾长石颜色多为肉红色，也有灰、白褐色。钠长石为白、灰及浅黄色，钙长石为白色或浅灰色。
5
第5页/共40页
云母：
6
第6页/共40页
花岗岩 7 第7页/共40页
二、花岗岩的资源状况
花岗岩岩体在我国约占国土面积的9％，达80多万平方公里，尤其是东南地区，大面积裸露各类花岗岩体，可见其储量之大。根据不完全统计，花岗岩石约有300多种。其中花色比较好的有下面几种系列：
11
第11页/共40页
南方常见花岗岩
新654#
枫叶红
696#
633#
617#
603#
江西中花
第12页/共40页
江西小花
12
北方常见花岗岩
山西黑
万年青
北大青
青石
森林绿
绿蝴蝶
13
第13页/共40页
进口常见花岗岩
印度红
灯彩蓝
英国棕
紫水晶
印度M-6
第14页/共40页
水晶白
幻彩红
14
三、花岗岩的特性与优点
➢绿色的有：辽宁丹东的丹东绿；山东莱阳的莱阳绿和栖霞的海浪玉；安徽怀宁的碧波等；
➢彩色的有：云南的春花、秋花、水墨花；浙江衢州的雪夜梅花等。

石材如何排版下单

到货石材
石材的加工是按照图纸约束条件来的，石材的加工图与装饰图有很大不同。下面以图纸中任意一块石材来跟大家说明一块成品饰面石材是怎么出来的，需要经过怎样的工序。
六、石材排版图审核
图中红线圈出的石材想要变成成品需要经过以下步骤：
1、选材：选一块 17mm厚的米黄洞石； 2、表面处理：经过补洞后磨成哑光面； 3、裁切：纹向横着放，裁横长500，竖高 390，其右侧的板块要与其追纹； 4、边缘加工：上沿，下沿都开3*3v字缝，左沿背切后正面磨边； 5、当本块石材左边的一块加工完成后与其粘成一体后完成； 6、按照合同约定，做六面防护，粘贴背网，编号打码，装箱发货。如果货到现场后我们想要知道他加工的对不对也可以按以上六点来验证。
A22
A23
A24
A17
A18
A19
A20
A13
A14
A15
A16
A9
A10
A11
A12
A56
A44
A57 A58
A59
A60
A61
A62
A63
A64
A65
A66
A67
A144 A145
A146
A147
A148 A149
A138 A139
A140
A141
A142 A143
A132 A133
A134
A135
排版图绘制标准
四、石材料单要求
5、Excel料单表格标准：由CAD表格直接输出而形成。并在清单中明确对石材要求，如尺寸、防护要求等。
排版图绘制标准
四、石材料单要求
料单绘制完成后要仔细检查，看是否存在问题，如： 1、尺寸标注是否明确 2、材料材质标注是否完整 3、竖向图是否准确 4、材料要在图纸中显示并标注清楚施工部位 5、标注字体是否统一 6、图例示意是否清楚 7、数量是否准确 8、是否有漏项 9、存在疑问处是否标注说明

建筑装饰材料-石材培训课件ppt(77张)

坚硬、强度高，韧性大，耐久
硬度不大，强度高，遇酸分解，晶形呈菱面体，解理完全
白云石 CaCO3 MgCO3
2.9
4
通常呈白与方解石相似，遇热酸色至灰色分解
黄铁矿 FeS2
5 6~6.5
条痕呈黑色，无解理，
黄
在空气中氧化铁和硫酸污染岩石是岩石中的有
害物质
2.1.1.2 分类和性质
岩石的结构是指岩石的原子、分子、
建筑材料的岩石称建筑石材。具有装饰性能的建筑石材，加工后
可供建筑装饰用的称装饰石材。
本章内容
2.1 岩石的基本知识 2.2 建筑装饰常用石材 2.3 人造石材
2.1 岩石的基本知识
2.1.1 岩石的分类和性质
2.1.1.1 造岩矿物
矿物是具有一定化学成分和一定结构特征的天然化合物和单质的总称。
(1) 岩浆岩
岩浆岩又称火成岩，它是因地壳变动，熔融的岩浆由地壳内部上升后冷却而成。
岩浆岩根据岩浆冷却条件的不同，又分为深成岩、浅成岩、喷出岩和火山岩。
(2) 沉积岩
沉积岩又称水成岩。沉积岩是由原来的母岩风化后，经过搬运、沉积等作用形成的岩石。
与火成岩相比，其特性是：结构致密性较差，密度较小，孔隙率及吸水率均较大，强度较低，耐久性也较差。
建筑装饰材料-石材培训课件(ppt77页 )
建筑装饰材料-石材培训课件(ppt77页 )
2.1.2.3 吸水性
石材吸水性的大小用吸水率表示，其大小主要与石材的化学成分、孔隙率大小、孔隙特征等因素有关。
酸性岩石比碱性岩石的吸水性强。常用岩石的吸水率：花岗岩小于0.5%；致密石灰岩一般小于1%；贝壳石灰岩约为15%。石材吸水后，降低了矿物的粘结力，破坏了岩石的结构，从而降低石材的强度和耐水性。

石材下单方法和注意事项

石材下单方法和注意事项
一般图纸都标的很清楚，下单时以图示规格下单即可。

但需注意，有时图纸规格并不正确，会误导我们，需要纠正。

有时图示规格是标准规格，下单时需要根据实际情况调整。

图示为准，灵活调整石材研习社（IDstone5A）
对于一些单体、压顶等，标准规格并不能满足效果要求（会出现小规格石材），我们需要进行模数优化，下一些加长板。

·踏面与踢面石材尺寸
注意踏面宽度，及与踢面的配对关系。

踏面规格应为600*540*30而非600*500*30
·碰45°斜角
在给压顶、单体下时最容易将碰45°的石材长度下短。

莫将规格写成600*300捌块。

来源网络仅供参考学习。

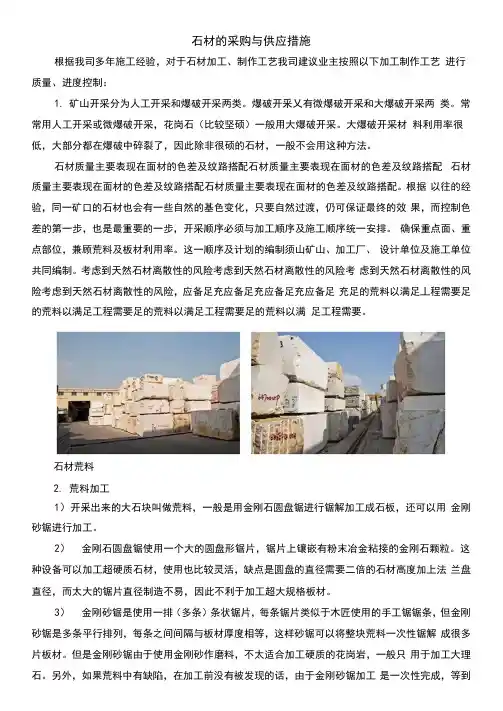

石材的采购与供应措施

石材的采购与供应措施根据我司多年施工经验，对于石材加工、制作工艺我司建议业主按照以下加工制作工艺进行质量、进度控制：1.矿山开采分为人工开采和爆破开采两类。

爆破开釆乂有微爆破开采和大爆破开采两类。

常常用人工开采或微爆破开采，花岗石（比较坚硕）一般用大爆破开采。

大爆破开采材料利用率很低，大部分都在爆破中碎裂了，因此除非很硕的石材，一般不会用这种方法。

石材质量主要表现在面材的色差及纹路搭配石材质量主要表现在面材的色差及纹路搭配石材质量主要表现在面材的色差及纹路搭配石材质量主要表现在面材的色差及纹路搭配。

根据以往的经验，同一矿口的石材也会有一些自然的基色变化，只要自然过渡，仍可保证最终的效果，而控制色差的第一步，也是最重要的一步，开采顺序必须与加工顺序及施工顺序统一安排。

确保重点面、重点部位，兼顾荒料及板材利用率。

这一顺序及计划的编制须山矿山、加工厂、设计单位及施工单位共同编制。

考虑到天然石材离散性的风险考虑到天然石材离散性的风险考虑到天然石材离散性的风险考虑到天然石材离散性的风险，应备足充应备足充应备足充应备足充足的荒料以满足丄程需要足的荒料以满足工程需要足的荒料以满足工程需要足的荒料以满足工程需要。

石材荒料2.荒料加工1）开釆出来的大石块叫做荒料，一般是用金刚石圆盘锯进行锯解加工成石板，还可以用金刚砂锯进行加工。

2）金刚石圆盘锯使用一个大的圆盘形锯片，锯片上镶嵌有粉末冶金粘接的金刚石颗粒。

这种设备可以加工超硬质石材，使用也比较灵活，缺点是圆盘的直径需要二倍的石材高度加上法兰盘直径，而太大的锯片直径制造不易，因此不利于加工超大规格板材。

3）金刚砂锯是使用一排（多条）条状锯片，每条锯片类似于木匠使用的手工锯锯条，但金刚砂锯是多条平行排列，每条之间间隔与板材厚度相等，这样砂锯可以将整块荒料一次性锯解成很多片板材。

但是金刚砂锯由于使用金刚砂作磨料，不太适合加工硬质的花岗岩，一般只用于加工大理石。

另外，如果荒料中有缺陷，在加工前没有被发现的话，由于金刚砂锯加工是一次性完成，等到加工完发现缺陷就来不及了，将导致整块荒料报废，所花的加工费也浪费了，因此不适合缺陷较多的石材品种。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

石材下单的方法
• 面积法石材下单最常见的方法是算面积，再换成块，再加上 0.3%~0.5%的损耗，例如要算下图红色区域内的所需石材，先计算面积：3*4.8=14.4 再换算成块：14.4/0.36=40 即红色区域需要黄锈石烧毛面花岗岩600*600*30厚4 0块。
3
石材下单的方法
• 如何计算面积？在CAD图纸中，我可以通过描一条闭合多段线，在特性面板（Ctrl+1)里，或通过命令Li来查看面积。
7
注意事项一：尺寸
• 化零碎为整体，方便施工。我们都知道，大面积铺装，规格越小，对施工班组铺贴技术要求越高，像100*100，200*200小规格留5mm缝铺的石材，在保证相同效果的情况下，我们可以化零碎为整体。
8
注意事项一：尺寸
• 踏面与踢面石材尺寸注意踏面宽度，及与踢面的配对关系。
踏面规格应为600*540*30而非600*500*30 9
14
注意事项三：模糊的精确
上图树箱外立面石材因地面有坡尺寸难定，我们可以按稍大尺寸下单，现场加工。
另：假如某水池有如下几种规格石材（同一品种）： 300*300，600*300，600*150，600*480（斜面），我们可以下少量的600*600的石材，以备不时之需。
15
注意事项四：与施工进度的关系
前言
石材下单又叫石材抽样，即根据图纸和施工要求计算某地块或某构筑物需要某种石材的数量。
现在有种不好的现象，施工员会施工但不一定会下单，石材下单真的很难吗？只要我们能吃透图纸、细心、严谨，会施工的施工员应该都能下好单。下面就石材下单的方法和注意事项谈谈我的浅见，如有不对之处敬请指正。
1
大纲
2
• 异型石材如何下单？除如规格石材给出长、宽、厚尺寸外，还需要画出必要的平、立、剖面图来完整表示石材的“造型”。
4
5
注意事项
在下单过程中我们以图纸为基准，但不能完全照搬图纸，因为图纸的表述有时并不完全正确，此时我们需要对图纸进行深加工；有时从自身利益出发，我们需要对图纸做法进行优化、“改造”；有时你按图纸下单，但现场与图纸有偏差，肿么办？接下来我们讲讲石材下单的注意事项。
注意事项一：尺寸
• 斜面尺寸
规格应为653*300*20而非600*300*20
10
注意事项一：尺寸
• 碰45°斜角在给压顶、单体下时最容易将碰45°的石材长度下短。莫将规格写成600*300捌块。
11
注意事项二：材质
一般图纸都描述的很清楚，不可张冠李戴，或忘标XX面。当发现图纸表示不清，或前后相矛盾的地方，不可自以为是自定材质，应当找甲方设计确认。
•常识：荔枝面石材厚度不少于30厚
干挂石材厚度不少于25厚
石材长宽
不能同时大于600
拉丝面石材需注明槽宽槽深
• 隐藏在背后的那些XX面
像压顶石材，图纸一般只说明是XX面，但并没有清楚哪些面是XX面，下单时需要我们自行补充。
12
注意事项二：材质
13
注意事项三：模糊的精确
• 石材下单要求尺寸非常精确，但有时考虑到现场实际情况，做不到精确，尺寸很模糊，该如何下单呢？与其担心到时候板小无法铺贴，不如按可能出现的最大尺寸下单，现场加工。
统计石材存量，谨慎补石材，补石材的时候要考虑以后维修可能
的石材用量。
16
注意事项五：与成本控制
• 石材下单与成本控制息息相关
除准确下单、及时跟踪设计变量适时增减石材外，我们还可以根据施工经验，灵活下单，减少石材费用。大家都知道，石材厚度不同价钱不同，异型石材比规格板贵很多，要想减少成本，就得从这两个方面入手。但是需注意，不管是“偷”厚度，还是拆异型石材为规格板，前提都是不能影响效果。你这样做，你领导知道么？
20
最后
今天跟大家分享了如何下单，重点讲了一些注意事项，要想下好单，需要施工员细心，多检查，灵活处理。以上内容全是一己之见，错误在所难免，希望大家多多包涵，今天的分享到此为止，谢谢大家！
21
6
注意事项一：尺寸
一般图纸都标的很清楚，下单时以图示规格下单即可。但需注意，有时图纸规格并不正确，会误导我们，需要纠正。有时图示规格是标准规格，下单时需要根据实际情况调整。 •图示为准，灵活调整
对于一些单体、压顶等，标准规格并不能满足效果要求（会出现小规格石材），我们需要进行模数优化，下一些加长板。
17
注意事项五：与成本控制
• 减少石材厚度
• 2/3的600*80*300，1/3的600*130*300 18
注意事项五：与成本控制
• 异型变规格板
• 异型踢面用600*130*20烧面芝麻灰代替。
19
注意事项六：下单格式
• 石材下单应该一目了然，施工员拿着申购单能准确收货、验货、统计数量，工人拿着申购能分清各规格石材的铺贴部位。
常言兵马未动，粮草先行，拿到图纸我们便应该进行石材下单，把发现问题记录下来，以备以后图纸会审。
石材下单并不是下完单，发给石材厂家加工后就不闻不问，而是需要紧跟施工节奏，动态调整，及时纠正。
刚开始施工施工进行中
施工尾声
哪部分先做先下哪部分时改正。
