KBG—630( 400、 200) /10( 6) Y矿用隔爆型移动变电站用永磁机构高压真空开关使用说明书盐城中煤亚太机电设备制造有限公司产品简介本系列产品均采用先进的微处理综合保护器、永磁真空断路器和高强度钢板结构隔爆外壳, 并有独立的高压开关隔爆腔, 配套移动变电站使用时采用国际流行的低压侧故障分断高压侧电源的控制模式。
既吸纳了国际先进的数字化技术和结构型式, 又结合了中国煤矿配套电气设备的特性, 其技术指标、性能和结构等各方面均优良先进。
可与国产相关系列变压器或进口相关系列变压器配套使用。
为中国煤矿井下提供性能优良、检修方便、安全可靠的电气设备, 是广大客户同类产品的最佳选择。
本产品属于高压设备, 危险!用户在使用时必须严格按照操作规程操作,需开门检修时应断电十分钟后方可, 严禁带电开盖!目录一、概述 (3)二、结构特征 (4)三、外形尺寸、重量 (5)四、技术特性 (6)五、工作原理…………………………………………………………………8六、安装、设置 (10)七、使用操作和故障查询 (20)八、故障分析与排除 (22)九、维修保养 (22)十、运输贮存...........................................................................22十一、开箱及检查.....................................................................23十二、订货须知及售后服务 (23)附录: 电气原理图一【概述】( 一) 用途与功能:KBG—600( 400、 200) /10( 6) Y矿用隔爆型移动变电站用永磁机构高压真空开关( 以下简称”真空开关”) 适用于具有爆炸性危险气体及粉尘的矿井中, 安装于变压器的高压侧, 与我公司生产的BBD—2×600、 2×400、630、 400/3300(1140)( 660) Y矿用隔爆型移动变电站用低压保护箱配套, 用于煤矿井下6KV/50HZ、 10KV/50HZ额定容量6300KVA、 3300V( 1140V、 660V) 及以下移动变电站高、低压两侧作保护开关, 共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。

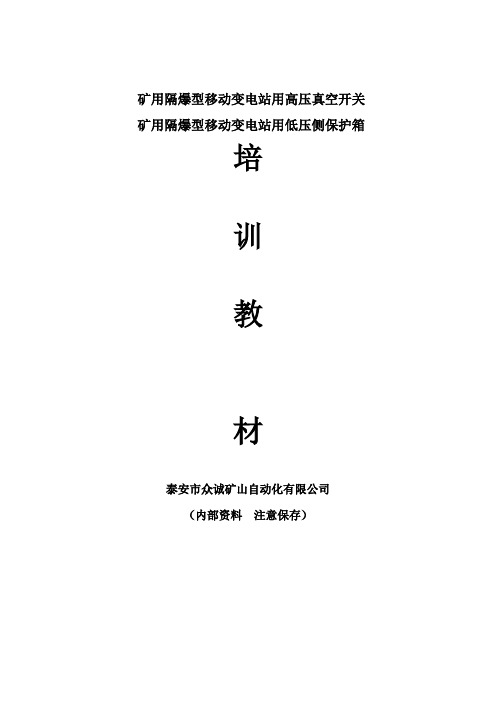

矿用隔爆型移动变电站用高压真空开关矿用隔爆型移动变电站用低压侧保护箱培训教材泰安市众诚矿山自动化有限公司（内部资料注意保存）目录公司简介 (1)第一部分矿用隔爆型移动变电站用高压真空开关矿用隔爆型移动变电站用低压侧保护箱一、高低压开关特点和性能总述二、屏的原理及参数设定方式三、ＰＬＣ的原理及故障查找四、断路器原理五、漏电原理及故障查找六、高低压开关工作原理七、试验方法八、安装九、使用操作十、故障处理及分析方式十一、故障分析第一部分KBG- /6 Y【KBG- /10】矿用隔爆型移动变电站用高压真空开关BXB- /1140（660）【BXB- /3.3Y】矿用隔爆型移动变电站用低压侧保护箱一、特点和性能总述1、产品简介该产品系全国首台采用进口工业可编程序控制器（PLC）和人机屏（GOT）的矿用隔爆型低压综合保护箱，配套移动变电站采用国际流行的低压侧故障分断高压侧电源的运行模式。
该产品既吸纳了国际先进的智能化技术和结构型式，又有机地结合了中国煤矿配套设备的特点，可与进口变压器和国产变压器配套使用。
同时该产品符合GB3836—2000《爆炸性环境防爆电气设备》最新国家标准规定。
其技术指标、性能和结构等各方面均优于国内同类产品，为我国煤矿井下提供了一种性能优良、安全可靠的电气设备，是广大客户同类产品的最佳选择。
2、产品特点（1）采用低压侧故障分断变压器高压侧电源的运行模式。
优点：对整套系统来说分断电流最小。
（2）采用先进的进口PLC工业用可编程序逻辑控制器。
优点：抗干扰性强，不易损坏，容易查找故障。
（3）采用人机对话屏GOT。
（液晶显示器及设置键盘）优点：自由设置参数，故障显示直观。
（4）机械特点高压侧分三腔，低压侧四输出。
优点：设隔离开关腔（有明显断开点），拉开隔离后，可以方便维修开关和下级开关，可带多组负荷。
3、我公司几种产品型号说明（1）KBG— /6 Y（2）KBG— /10（3）BXB— /1140（660）Y（4）BXB— /3.3 Y4、结构特征（1）高压真空开关结构：配电装置主要由隔爆箱、断路器和PLC智能型综合保护器（包括人机屏GOT）三大部分组成。
BXB□-□/□Ｙ矿用隔爆型移动变电站用低压侧保护箱使用说明书泰安众诚自动化设备股份有限公司版本号：2016 SMS-GD-V2.0为了能够正确使用产品，防止不必要的意外事件发生，必须严格遵守安全使用须知电缆引入装置的密封胶圈，金属垫片，压板等不得残缺，外接地线必须可靠接地，定期检查各导线的连接状况是否牢固，特别是主电路接线端非专业人员不得进行操作，操作人员离开时，必须将隔离开关置于“分闸”位置使用时应避免放置于有淋水的地方严禁带电开盖严禁损伤隔爆面引入装置必须压紧！安全使用须知目录一、概述 (1)二、结构特征 (3)三、外形尺寸、重量 (4)四、技术特性 (5)五、工作原理 (6)六、安装、整定 (8)七、使用操作 (13)八、故障分析与排除 (13)九、保养、维修 (14)十、运输、保存 (14)十一、开箱及检查 (14)十二、订货须知及售后服务 (15)附录：配件名细表、电气原理图一、 概述1.用途与功能：BXB□-□/□Y矿用隔爆型移动变电站用低压侧保护箱（以下简称“低压保护箱”）适用于具有瓦斯和煤尘爆炸危险的煤矿井下，安装于移动变电站的低压侧，与我公司生产的KBG-□/6Y矿用隔爆型移动变电站用（永磁）高压真空开关配套，作为煤矿井下3300V、1140（660V），额定容量 4000 kV A 及以下矿用隔爆型移动变电站的高、低压配电开关，共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。
可实现过载、短路、漏电、绝缘闭锁、过压、欠压等保护。
2.主要特点：（1）采用移变数字信号处理中心YB-DSPL（以下简称DSP），直接由传感器提供原始数据，精准度高、反应时效性强，抗干扰能力突出，增加了设备的可靠性。
（2）采用技术先进的移变控制终端YB-CPU14（以下简称CPU）和移变彩色显示终端YB-HMI07（以下简称HMI），参数设置灵活简便、质量稳定、动作性能灵敏可靠、运行和故障画面直观简明。
一、公司简介泰安市众诚矿山自动化有限公司（前身为泰安市众诚矿山自动化研究所），座落在五岳之首的泰山脚下，占地面积1758平方米，现有职工75人，固定资产200万元，年产值4000万元以上，利税100万元以上。
2003年6月被山东省科技局认定为高新技术企业。
公司具有雄厚的技术力量，由从事矿山自动化设备研究多年的专家、教授及新一代科研人员组成。
大专以上学历56人。
科技人员25人，直接从事研制开发的科技人员8人。
公司充分利用山东科技大学优势，发挥学校专家、教授及科研人员对煤矿生产熟悉的特点，开发了一系列独具特色的高新技术产品，公司还接纳相关专业的学生实习，又可成为他们科研成果的孵化地。
许多学士论文也从公司育出。
公司的主导产品为：PBG—250/6000B〖KBG—315/10〗矿用隔爆型移动变电站用高压真空配电装置；BXBD—800/1140（660）〖BXBD—500/3300〗矿用隔爆型低压保护箱；TDLK型同步电动机励磁控制器；ZGB—1型智能型高压漏电保护装置；采煤机、绞车、提升机变频系列等，产品销往全国各地。
本公司结合我国矿山及企业现场实际情况进行了大量的调查研究后，开发设计了一系列独具特色的高科技产品。
PBG—250/6000B〖KBG—315/10〗矿用隔爆型移动变电站用高压真空配电装置；BXBD—800/1140（660）〖BXBD—500/3300〗矿用隔爆型低压保护箱于2002年12月23日通过国家煤矿防爆安全产品质量监督检验中心检验；取得了防爆合格证及煤安标志准用证。
专家检测组通过对该系列产品现场外观检查和送电测试，认为该系列产品外观整洁，产品名称、标志牌与防爆合格证和MA标志准用证及技术标准相符，送电试验测试各项电气性能指标符合国家和煤炭行业有关标准要求，符合设计目标。
并取得了新型专利证书（证书号码为：ZL 03 2 16740.7）。
结合用户的需求我们又设计开发了多系列配套电牵引采煤机变频器，配套提升机变频器。
BXB-□/1140(660)ＹBXB-□/3.3Y矿用隔爆型移动变电站用低压侧保护箱使用说明书泰安市众诚矿山自动化有限公司售后服务电话***********企业简介泰安市众诚矿山自动化有限公司坐落在五岳之首巍巍泰山脚下，地处交通便利的泰安市南高新技术开发区星火科技园，公司建筑面积1万多平方米，是专业从事矿山自动化设备设计、生产、改造，集科研与生产一体的高新技术企业。
公司先后被泰安市和山东省认定为高新技术企业，连年获得山东省科技进步一等奖，并被市工商局评为守合同重信用企业。
公司产品获得多项国家实用新型专利证书，并通过国家工业产品许可证、煤矿安全标志准用证和防爆合格证的认证许可，企业还通过了ISO9001质量体系认证。
公司技术力量雄厚，由从事矿山自动化设备研究多年的专家、教授及新一代科研人员组成。
大专以上学历56人，科技人员25人，直接从事研制开发的科技人员16人。
公司充分利用山东科技大学产、学、研平台，发挥学校专家、教授及科研人员对煤矿生产装备熟悉的优势，开发了一系列独具特色的高新技术产品。
公司还接纳相关专业的学生实习，又可成为他们科研成果的孵化地。
许多学士、硕士论文也从公司育出。
公司主导产品有：⑴KBG-□/6Y〖KBG-□/10Y〗矿用隔爆型移动变电站用（永磁）高压真空开关；⑵BXB-□/1140（660）Y〖BXB-□/3.3Y〗矿用隔爆型移动变电站用低压侧保护箱；（3）PBG-630（400）/10（6）矿用隔爆型高压真空配电装置；（4）QBZM-□/1140（660）N矿用隔爆型真空可逆电磁起动器。
此系列产品系全国首次采用进口工业可编程序控制器（PLC）和人机界面（GOT），达到国内领先、国际先进水平，打破了国外品牌的市场垄断和价格垄断格局。
公司系列产品经专家-检测组现场外观检查和电气测试，认为产品外观整洁，结构合理，产品名称、标志牌与防爆合格证和MA标志准用证及技术标准相符，电气试验测试各项电气性能指标均达到并超过国家和煤炭行业有关标准要求，符合设计目标。
KBG-□/ 10Y矿用隔爆型移动变电站用（永磁）高压真空开关使用说明书泰安众诚自动化设备股份有限公司版本号：2016 YB-GD-V2.0目录一、概述 (1)二、结构特征 (2)三、外形尺寸、重量 (3)四、技术特性 (4)五、工作原理 (6)六、安装、整定 (10)七、使用操作 (15)八、故障分析与排除 (16)九、保养、维修 (17)十、运输、保存 (17)十一、开箱及检查 (17)十二、订货须知及售后服务 (17)附录：配件名细表、电气原理图、接线图一、概述1、用途与功能：KBG-□/10Y矿用隔爆型移动变电站用高压真空开关（以下简称“高压开关”），适用于具有瓦斯和煤尘爆炸危险的煤矿井下，安装于移动变电站的高压侧，与我公司生产的 BXB-□/1140（660）Y（ BXB-□/3.3Y）矿用隔爆型低压侧保护箱配套，作为煤矿井下10kV/50HZ，额定容量 4000 kVA 及以下移动变电站的高、低压配电开关，共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。
可实现过载、短路、断相、过压、欠压、超温、上级电源急停等保护。
2、主要特点：（1）采用技术先进的工业可编程序控制器（PLC）和人机屏（GOT）系统，参数设置灵活方便、质量稳定、动作性能灵敏可靠、运行和故障画面直观简明。
（2）PLC智能型综合保护器具有系统自检、故障诊断巡检及记忆功能，RS232通讯（RS485口可选）功能、能够实时检测和传送数字化显示运行状态及故障指示，与矿井的自动化网络结合组成更加完备的矿井自动化监控系统。
（3）保护功能齐全，有过载、短路、断相、过压、欠压、超温、上级电源紧停保护，并对低压侧反馈来的故障进行保护。
（4）对变压器具有温度保护功能，（根据客户要求可加装温度显示功能）。
（5）与变压器和低压综合保护箱配套组成了国际先进的低压侧故障分断变压器高压侧电源的运行模式。
（6）具有独立的高压隔离腔室，运行及维护安全、可靠。
