土木工程制图复习提纲.pdf

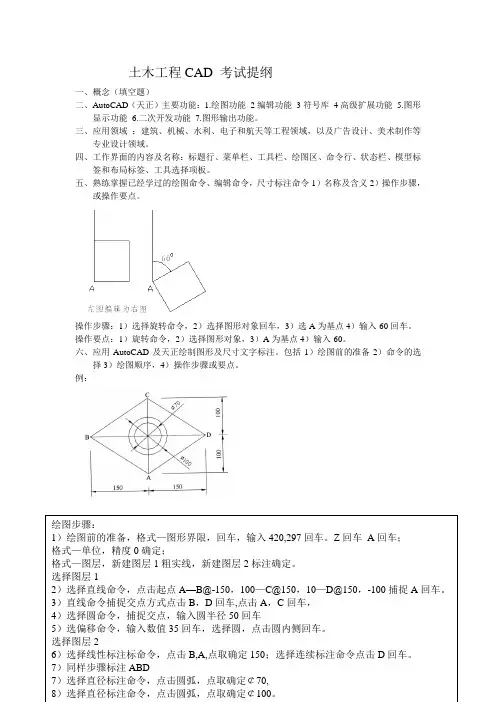

土木工程CAD 考试提纲一、概念（填空题）二、AutoCAD（天正）主要功能：1.绘图功能2编辑功能3符号库4高级扩展功能5.图形显示功能 6.二次开发功能7.图形输出功能。

三、应用领域：建筑、机械、水利、电子和航天等工程领域，以及广告设计、美术制作等专业设计领域。

四、工作界面的内容及名称：标题行、菜单栏、工具栏、绘图区、命令行、状态栏、模型标签和布局标签、工具选择项板。

五、熟练掌握已经学过的绘图命令、编辑命令，尺寸标注命令1）名称及含义2）操作步骤，或操作要点。

操作步骤：1）选择旋转命令，2）选择图形对象回车，3）选A为基点4）输入-60回车。

操作要点：1）旋转命令，2）选择图形对象，3）A为基点4）输入-60。

六、应用AutoCAD及天正绘制图形及尺寸文字标注。

包括1）绘图前的准备2）命令的选择3）绘图顺序，4）操作步骤或要点。

例：绘图步骤：1）绘图前的准备，格式—图形界限，回车，输入420,297回车。

Z回车A回车；格式—单位，精度0确定；格式—图层，新建图层1粗实线，新建图层2标注确定。

选择图层12）选择直线命令，点击起点A—B@-150，100—C@150，10—D@150，-100捕捉A回车。

3）直线命令捕捉交点方式点击B，D回车,点击A，C回车，4）选择圆命令，捕捉交点，输入圆半径50回车5）选偏移命令，输入数值35回车，选择圆，点击圆内侧回车。

选择图层26）选择线性标注标命令，点击B,A,点取确定150；选择连续标注命令点击D回车。

7）同样步骤标注ABD7）选择直径标注命令，点击圆弧，点取确定￠70,8）选择直径标注命令，点击圆弧，点取确定￠100。

绘图要点及顺序：1）比例1:100，选择层高如3000，图形界限30000,25000.2）轴网柱子-绘制轴网，上开间2500,2700；下开间同上开间；左进2400,3300,右进同左进。

3）轴网柱子——轴网标注，选择双侧标注4）墙体——绘制墙体，给定层高，左120,右120，对中，选直墙按图中绘制，5）门窗——门窗命令，按图中插入门，门1500×2100，距轴300；6）门窗——门窗命令，按图中插入窗1800×1500按轴线等分插入。

《土木工程制图》一、名词解释：（每题3分，共15分）1、多面正投影法：2、 正等轴测图：3、 剖视图：4、 平法：5、 建筑平面图：6、轴测投影法：7、直角投影法则：8、断面图：9、配筋图：10、直线的平率：二、填空题：（每空1分，共30分）1、工程图采用标准的幅面尺寸（B*L ）图纸，其中A0为 mm ，A1为 mm ，A2为 mm 。

2、两直线间的相对几何关系有 、 和 三种情形。

前两种为 ，后一种为 。

3、两立体相贯有两种情况，一种称为，一种称为；两平面立体的相贯线一般是一条或两条闭合的。

当两立体有表面共面且连在一起时，相贯线则会。

4、根据截平面与圆锥面的相对几何关系，截平面垂直于圆锥轴线，交线的形状为；截平面通过锥顶，交线的形状为；截平面与两条素线平行，交线的形状为；截平面倾斜于圆锥轴线且与所有素线相交，交线的形状为。

5、建筑施工图的定位轴线是施工中定位、的重要依据。

凡是、等主要承重构件都应画出轴线来确定其位置。

定位轴线采用线表示，并应编号，编号应注写在轴线端部的圆圈内。

圆圈用线绘制，直径为mm。

6、标高数字以为单位。

单体建筑工程中施工图中标高数字注写到小数点后，在总平面图中则注写到小数点后。

在总平面图中用涂黑的直角三角形表示，此时注的标高为绝对标高。

零点标高应写成。

7、在立面图中，外轮廓线用；地面线用表示；门、窗、台阶用画；门窗分格线用画。

8、工程图的内边框是图框线，用线绘制；位于图纸右下角的是。

9、标注尺寸要画出、、并填写，这四项称为尺寸的四个要素。

10、标高符号用线绘制，450等腰三角形的高度约；标高数字以为单位。

11、H投影放映实形的平面是，W投影积聚成一点的直线是，铅垂面的V、W投影均为相仿形。

12、与圆柱轴线垂直的平面，交圆柱面得；与圆柱轴线倾斜的平面，交圆柱得；与圆柱轴线平行的平面，若与柱面相交，则交线为。

13、施工图可分为、和。

14、在结构施工图中，是用构件代号来表示构件的名称的，楼梯板、构造柱、圈梁、雨蓬。

第1篇一、土的工程性质1. 土的可松性- 定义：土在自然状态下经过开挖后，体积因松散而增大的性质。

- 参数：最初可松性系数（Ks1）和最后可松性系数（Ks2）。

- 重要性：计算土方施工机械、运土车辆等的重要参数。

2. 土的工程分类- 分类依据：土的开挖难易程度。

- 分类内容：松软土、普通土、坚土、砾砂坚土、软石、次坚石、坚石、特坚石。

3. 土的工程性质参数- 抗陷系数（C）：原状土抵抗压缩变形的能力。

- 超空隙水压力：对土体稳定性的影响。

二、场地设计标高与土方调配1. 场地设计标高的设计方法- 按挖填土方量相等的原则。

- 应用最小二乘法原理，使挖方量和填方量平衡，并使总土方量最小。

- 考虑土的最终可松性、工程余土和工程用土、场外取土或弃土。

2. 最佳设计平面- 定义：在满足建设规划、生产工艺、运输要求及场地排水等前提下，使挖方量和填方量平衡，并使总土方工程量最小的场地内设计平面。

3. 土方调配的目的- 合理安排挖方和填方的位置，减少运输距离和工程量。

4. 土方调配方法- 表上作业法：通过计算和优化，确定挖方和填方的最佳调配方案。

三、结构安装工程1. 结构安装工程特点- 构件类型多、体量大。

- 多专业工种配合作业，协同要求高。

- 起重机械在吊装过程中起重要作用。

- 构件吊装过程中内力变化较大，需进行验算。

- 高空作业安全问题突出。

2. 起重机械- 履带式起重机：负重行走，起重能力大，工作速度快。

- 塔式起重机：轨道式和爬升式，附着式。

- 汽车起重机：移动灵活，起重能力大。

- 把杆式起重机：独脚把和人字把。

3. 起重机具的使用与验算- 求解最小臂长：采用图解法。

- 抗倾覆验算：根据不同情况，进行稳定性验算。

四、土木工程项目经济管理1. 建设程序- 项目建议书、前期工作阶段、可行性研究、设计工作、建设准备、建设实施、竣工验收。

2. 可行性研究- 对新建设项目的技术先进性和经济合理性进行全面综合分析和论证。

⼟建⼯程制图期末复习资料1.《⼟建⼯程制图》资料学术实践部专⽤⼀、名词解释1.图样：2.形体分析法：3.剖⾯图：4.断⾯图：5.建筑施⼯图：6.结构施⼯图：7.混凝⼟、钢筋混凝⼟：8.配筋图：9.梁平法施⼯图：⼆、知识应⽤1.断⾯图主要分为两类：图和图。

2.施⼯图可分为、、。

3.⼯程上常⽤的图⽰⽅法有：、、标⾼投影法和透视投影法。

4.组合体的三视图中，应标注如下三种尺⼨：尺⼨、尺⼨、尺⼨。

5.基础断⾯详图主要表⽰基础各组成部分的、尺⼨、材料和等内容。

6.基本线宽组是指什么？7.在楼层结构平⾯图中，楼梯板的代号为( )A.LTBB.KBC.TBD.B8.在⼟⽊⼯程图中，画尺⼨线应采⽤的线型为( )A.细虚线B.细实线C.中实线D.中虚线9.材料图例表⽰( )A.⾃然⼟B.素⼟夯实C.三合⼟D.混凝⼟10. ⼯程上应⽤最⼴的图⽰⽅法为_________图。

多⾯投影11. 在某⼀张建施图中，有详图符号，其分⼦8的含义为_________。

详图编号12.⽤平⾏于正圆柱体轴线的平⾯截该⽴体，所截得的图形为_________。

矩形13.画出1-1剖⾯图14.常见建筑材料图例15. 根据钢筋混凝⼟梁的结构图，填写钢筋表。

16.该别墅的卧室、客厅、餐厅的朝向是向，若室外地坪标⾼为－0.450，则西南⾓的室外平台⽐室外⾼ mm,。

图中“上18级”表⽰由底层到需要18级。

补全细节①注全定位轴线的编号。

②注全所有需要的尺⼨。

（9处）17.补画俯视图18.已知形体的两⾯投影补画第三⾯投影。

19.已知形体的两⾯投影补画第三⾯投影。

20. 已知形体的两⾯投影补画第三⾯投影。

21.已知形体的两⾯投影补画第三⾯投影。

17.18.19.20. 21.22.画出1-1剖⾯图23. 补出形体的第三⾯投影24. 画出1-1剖⾯图25.楼梯的基本组成是什么？楼梯详图包括哪⼏种基本图样？楼梯由梯段、平台、拦杆及扶⼿组成。

楼梯详图包括楼梯平⾯图、踏步拦杆等详图。

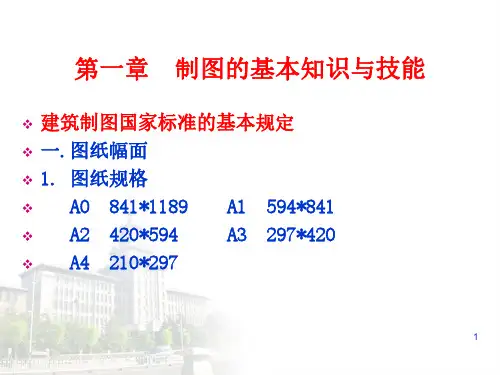

第二部分《土木工程制图》复习大纲一．制图基本知识1.幅面幅面：指图纸本身的大小和规格，有0＃、1＃、2＃、3＃、4＃。

幅面代号A0 A1 A2 A3 A4B×L841×1189594×841420×594297×420210×297图框：图纸上所供绘图范围的边线。

标题栏：位于图纸的右下角，注明设计单位、设计日期、工程名称、图名、图号和负责人签字。

2.图线图线：画在图纸上的线条统称为图线。

图线的两个基本特性是线型和线宽。

工程建设常用图线3.字体○1图纸上所书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确。

○2文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。

如需书写更大的字，其高度因按的比值递增。

○3图样及说明中的汉字，宜采用长仿宋字，高度与宽度的关系应符合如下规定（高度/宽度=3/2 ）。

○4仿宋字的特点：横平竖直、起落分明、笔锋满格、布局均匀。

○5拉丁字母和数字可写成竖体字或斜体字，如写成斜体字，其斜度应是从字的底线逆时针向上倾斜75度，字体的高度不应小于2.5mm。

○6拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、2混淆。

4.尺寸标注工程图样的大小由尺寸来界定，尺寸的标注包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

尺寸界线——细实线，垂直与被标注的轮廓线（有时可用轮廓线做尺寸线）尺寸线——细实线，平行与被标注的轮廓线（图纸上的任何图线不得作为尺寸线）尺寸起止符号——中粗短斜线，倾斜方向从尺寸界线顺时针旋转45度，长度为2～3mm。

尺寸数字——尺寸数字标注在尺寸线上方。

5．绘图工具和仪器的使用方法铅笔、图板、丁字尺、三角板、比例尺、分规、圆规、画线笔、建筑模板、.擦线板（擦图片）、砂纸、毛刷、橡皮、胶带纸、小刀等。

以上工具具体使用方法请参看课本P175-177页二．工程制图基本图示方法1．基本视图表达一个形体可有六个基本投射方向。

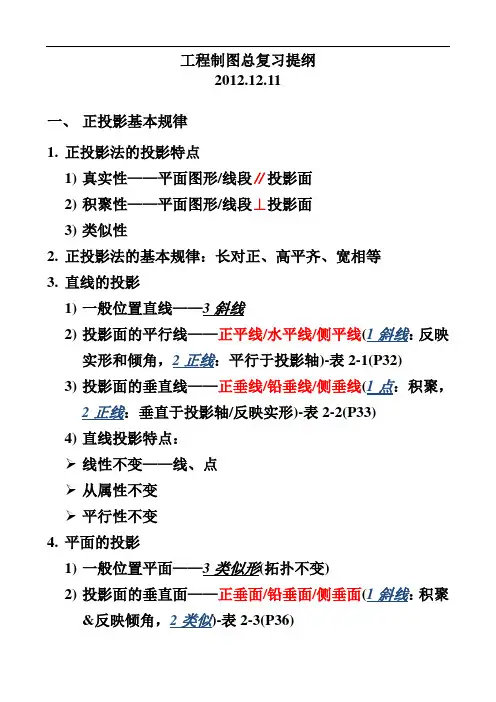

工程制图总复习提纲2012.12.11一、正投影基本规律1.正投影法的投影特点1)真实性——平面图形/线段∥投影面2)积聚性——平面图形/线段⊥投影面3)类似性2.正投影法的基本规律：长对正、高平齐、宽相等3.直线的投影1)一般位置直线——3斜线2)投影面的平行线——正平线/水平线/侧平线(1斜线：反映实形和倾角，2正线：平行于投影轴)-表2-1(P32)3)投影面的垂直线——正垂线/铅垂线/侧垂线(1点：积聚，2正线：垂直于投影轴/反映实形)-表2-2(P33)4)直线投影特点：线性不变——线、点从属性不变平行性不变4.平面的投影1)一般位置平面——3类似形(拓扑不变)2)投影面的垂直面——正垂面/铅垂面/侧垂面(1斜线：积聚&反映倾角，2类似)-表2-3(P36)3)投影面的平行面——正平面/水平面/侧平面(1实形，2正线：积聚)-表2-4(P37)二、立体(截切立体和相贯立体的三面投影)1.立体的投影2.立体的表面取点平面立体——棱柱、棱锥（台）回转体圆柱：1圆2矩形圆锥：1圆2等腰三角形球：3圆立体表面取点(积聚性：一求二、二求三)是求截交线、相贯线的基础3.截切立体平面立体—截交线端点：截平面和棱线的交点回转体圆柱(①⊥轴线②∥轴线③∠轴线)-表3-1(p49)圆锥(①过锥顶—等腰△，②θ＝90°—圆，③④⑤θ<90°—非圆曲线)-表3-2(p53)球(①∥投影面—1圆，2正线，②⊥投影面—1斜线，2非圆曲线)-表3-3(p56)单个截平面截切多个截平面截切组合回转体的截切截交线的特点：共有性封闭性形状—直线/圆/非圆曲线求截交线的方法：积聚性法辅助直线法/辅助圆法求截交线的思路与做图步骤：积聚性法辅助直线法辅助圆法4.立体相贯求相贯线的方法：积聚性法辅助平面法圆柱与圆柱相贯——圆柱正交相贯(特点与简化画法)圆柱与方柱相贯、等径相贯同轴回转体相贯求相贯线的思路与做图步骤：积聚性法辅助平面法5.核心方法积聚性法求截交线和相贯线辅助直线法/辅助圆法求截交线求截交线/相贯线的关键：分析判断截交线/相贯线的空间形状和投影特点6.重点内容利用积聚性法/辅助直线法/辅助圆法求立体的截交线利用积聚性法求圆柱正交相贯7.重点习题习题集：2-6(p10-11)、3-1(p12-15)、3-2(1-12) (p16-18)三、组合体、机件表达方法(视图、剖视、断面图、其它表达方法)1.组合体画图、读图、基本视图、向视图表达2.组合体取剖视、注尺寸(重点为单一剖切平面的全剖、半剖、局部剖，特别注意肋板的剖切)3.半剖视图：主视图右边、左视图前边、俯视图右边/前边4.给两个视图，求第三视图5.取指定视图的剖视6.移出断面图的画法7.肋板等结构的表达方法8.视图标注省略的最高原则：不注自明9.核心方法形体分析法(p73-74)线面分析法(p74-76)10.重点习题习题集：4-7(1-2)(p26)、5-1(p28)、5-2 (p28)、5-9(p31)、5-15(p33)、5-16~5-20 (p34-38)四、标准件、常用件1.螺纹画法1)内螺纹画法——视图、剖视2)外螺纹画法——视图、剖视1)内、外螺纹连接画法——视图、剖视2.尺寸注法1)普通螺纹尺寸注法2)非密封管螺纹尺寸注法3)内、外螺纹连接尺寸注法3.螺纹紧固件1)螺纹紧固件标记：文字叙述－标记2)螺栓、双头螺柱、螺钉连接的画法(简化画法)4.标准件键、销(在装配图中认识)5.重点习题习题集：6-1(p41)、6-2(1-3)(p41)、6-3(p42)五、零件图1.读图2.尺寸标注: 第一章§1.5尺寸注法(P8-11)，第四章§4组合体的尺寸注法(P77-82)，第六章§2.4螺纹的种类与标注(P111-112)，第七章§2.2.5常见孔的尺寸注法(P135)，§3.2零件图的尺寸注法(P136-137)3.极限与配合：标注的各个部分的含义φ26H7/f64.零件图、装配图中的标注：文字叙述－极限与配合注法5.表面结构：注法Ra值的含义及单位，去除材料加工表面和非去除材料加工表面的判定6.核心方法形体分析法7.重点习题习题集：7-1(p44)、7-4(p46-47)六、装配图1.读图：尺寸类型(特性尺寸、装配尺寸——配合尺寸/连接尺寸/相对位置尺寸、外形尺寸、安装尺寸、其它必要尺寸)、配合方式(配合制度、配合种类、极限与配合代号含义——教材：p148-152)、表达方法、工作原理2.明细栏内容(零件/标准件种类和数量)3.合理装配结构——教材：图8-8～图8-14(p166-167)七、核心方法总结1.积聚性法——求截交线、相贯线2.辅助直线法/辅助圆法——求截交线3.形体分析法——组合体、机件的读图、画图、标注尺寸4.线面分析法——组合体、机件的读图、画图八、考题类型1)选择题(不定项)2)截切相贯3)紧固件4)图样画法5)零件图(尺寸/填空)6)装配图(填空/选择)。

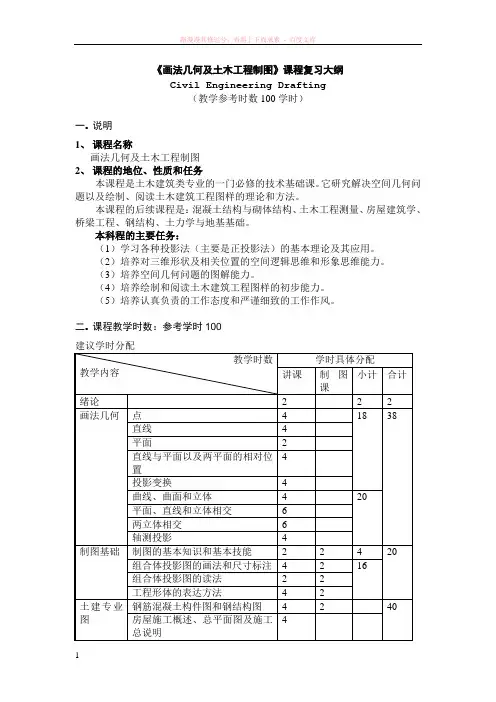

《画法几何及土木工程制图》课程复习大纲Civil Engineering Drafting（教学参考时数100学时）一.说明1、课程名称画法几何及土木工程制图2、课程的地位、性质和任务本课程是土木建筑类专业的一门必修的技术基础课。

它研究解决空间几何问题以及绘制、阅读土木建筑工程图样的理论和方法。

本课程的后续课程是：混凝土结构与砌体结构、土木工程测量、房屋建筑学、桥梁工程、钢结构、土力学与地基基础。

本科程的主要任务：（1）学习各种投影法（主要是正投影法）的基本理论及其应用。

（2）培养对三维形状及相关位置的空间逻辑思维和形象思维能力。

（3）培养空间几何问题的图解能力。

（4）培养绘制和阅读土木建筑工程图样的初步能力。

（5）培养认真负责的工作态度和严谨细致的工作作风。

二.课程教学时数：参考学时100教学时数教学内容学时具体分配讲课制图课小计合计绪论 2 2 2 画法几何点 4 18 38 直线 4平面 2直线与平面以及两平面的相对位置4投影变换 4曲线、曲面和立体 4 20平面、直线和立体相交 6两立体相交 6轴测投影 4制图基础制图的基本知识和基本技能 2 2 4 20 组合体投影图的画法和尺寸标注 4 2 16组合体投影图的读法 2 2工程形体的表达方法 4 2土建专业图钢筋混凝土构件图和钢结构图 4 2 40 房屋施工概述、总平面图及施工总说明4建筑平面图 4 2建筑立面图 2 2建筑剖视图、建筑祥图 2 2基础平面和基础祥图 4 2楼层结构平面图、楼层结构祥图 2 24 2给水排水施工图概述、室内给水排水施工图三.教学内容基本要求第一章绪论教学目的：明确本课程的地位、性质、任务、发展方向和学习方法教学教学重点：教学教学难点：教学时数：理论教学2学时第一节画法几何及土木工程制图课程概述第二节投影的基本知识第三节画法几何及土木工程制图发展史和发展方向画法几何部分第二章点教学目的和要求：1、掌握点在两投影面体系和三投影面体系中的投影规律。

土木工程识图课程考试大纲课程名称：土木工程识图课程代码：课程类别：专业必修课适用对象：工程造价专业（3年制中专）总学时： 102 学时讲授学时： 78 学时机动：17学时（包括习题课）复习考核：7学时一、考试目的《土木工程识图》课程考试旨在考察学生对土木工程识图的基础知识和基本技能理解、掌握和运用，了解制图有关国家标准在土木工程图样中的应用，会正确使用常用绘图工具，会土木工程图样的识读，培养学生空间想象和思维能力，为学习后续专业技能课程打下基础。

二、命题的指导思想和原则《土木工程识图》课程考试命题是以课程规定的教材、教学大纲和教学计划为依据，按照中职学生学习的特点，全面考查学生对本课程的基本原理、基本概念和主要知识点学习、理解和掌握的情况。

根据考试时间90分钟掌握出题量，试题覆盖面广：占各章节内容的80%以上；题量适当：客观题为25题，主观问答题为3题；难度适中；没有偏题、怪题，90%以上的题都是各章节的重点。

主观、客观的题目各占50分。

三、考试内容及要求要求：绪论部分：1.通过工程图实例，了解图样在工程中的用途；2.知道本课程的主要学习任务、基本内容和学习要求。

第一单元制图工具与几何作图1.了解常用绘图工具和用品；2.会使用常用绘图工具第二单元基本制图标准1.了解图纸幅面、标题栏的规定2.理解图线的线型要求和主要用途，能画出各种线型。

3.会按规范要求书写长仿宋体字、数字和常用字母。

4.掌握尺寸标注的组成、规则和方法5.理解比例的概念和规定第三单元投影的基本知识1.理解投影概念，了解投影的分类及特性2.理解三面投影图形成原理3.掌握点、线、面的三面投影规律第四单元形体的投影1.了解平面体的投影特征，能分析平面体表面上点、线的投影。

2.了解曲面体的投影特征，能分析曲面体表面上点、线的投影。

3.了解组合体的组合形式，能绘制组合体的投影图。

第五单元轴测投影1.了解轴测投影基本概念，及轴测投影的种类和特点。

土木工程制图复习提纲1、点的投影重点掌握点的投影规律作图及其应用。

应用——涉及立体的截交线和相贯线上取点作图方法2、直线的投影•重点掌握特殊位置直线（投影面的平行线和投影面的垂直线）的投影特性及其运用；•了解一般位置直线的真长与倾角作图方法（直角三角形法）及其运用；•了解直线上点的从属性与定比性及其运用；•重点掌握两直线平行、相交、交叉的投影特性及其运用；•重点掌握一边平行于投影面的直角投影规律及其运用.3、平面的投影•重点掌握特殊位置平面的投影特性；•重点掌握平面上取点、取线的方法；•了解平面倾角与平面上最大倾斜线的关系及其应用；4、线面相对位置•重点掌握特殊位置元素间的平行、相交、垂直相交的作图方法。

（而对一般位置元素间平行、相交、垂直问题可结合投影变换方法予以解决）5、投影变换•掌握直线、平面变换的基本作图方法；•重点掌握投影变换的运用。

6、曲线、曲面和立体的投影•重点掌握基本几何形体投影图的阅读与画法；•重点掌握基本几何形体表面上点、线段的投影作图方法及其点、线段的可见性. 7、平面与立体相交•重点掌握平面立体、回转体的截交线投影作图。

掌握截交线的空间分析与投影分析；空间分析过程就是要分析截交线的形状，平面立体的截交线形状为平面多边形，曲面立体截交线形状通常情况下为平面曲线，特殊情况下可以含有直线段。

投影分析过程就是要明确截交线的哪个投影已知，而所要求解的是截交线的哪个投影。

掌握截交线的投影作图方法；对平面立体截交线而言，若截交线方向不明确，可用线面交点法求解作图，若截交线与立体上的某棱线或底面平行则可用面面交线法求解作图。

对曲面立体截交线而言，若截交线投影为非圆曲线时，可利用曲面立体表面取点方法，作出足够多的公有点后光滑连线获得；若截交线投影为圆、圆弧或直线段，可利用尺规作图求解。

掌握截交线投影作图的基本步骤⑴空间分析；⑵投影分析；⑶投影作图；⑷整理立体图线8、两立体相交对两平面立体的相贯线，其分析方法和投影作图与多个截平面截切平面立体类型相同，相贯线为空间多边形；对平面立体与曲面立体相贯线，其分析方法和投影作图与多个截平面截切曲面立体类型相同，相贯线为多条平面曲线组成的空间曲线；对两曲面立体相贯线，其相贯线为空间曲线，首先应作出相贯线上足够多的公有点（特殊点和一般点），然后光滑连线。

土木工程施工复习提纲一、基础理论及概念部分1.简述土的密度、干密度及其对施工的影响。

2.简述土的含水量、最佳含水量及其对施工的影响。

3.简述土的可松性及其对施工的影响。

4.简述土方边坡的表示方法及影响因素。

5.简述塌方的原因及预防措施。

6.简述常见的施工排水方式及各自的适用情况。

7.简述常见的深基坑支护方式及各自的适用范围。

8.简述流砂的产生原因及防治方法。

9.简述土方回填中对填土的要求。

10.简述土方回填中常见的压实方法及各自的适用情况。

11.简述常见的土方施工机械及各自的特点及适用范围。

12.简述表上作业法进行土方调配的步骤。

13.简述基坑验槽的内容和方法。

14.简述地基加固的原理和方法。

15.简述深层搅拌桩施工工艺。

16.简述摩擦桩和端承桩的区别。

17.简述打桩顺序和桩距的关系以及常见的接桩方法及适用情况。

18.简述混凝土灌注桩的成孔类型及各自适用范围。

19.简述泥浆护壁成孔灌注桩中泥浆的作用。

20.简述套管成孔灌注桩的常见质量问题及处理办法。

21.简述砌体工程的施工工艺及质量要求。

22.简述钢筋进场验收的主要内容。

23.简述钢筋焊接的常用方法及各自的适用范围。

24.简述钢筋机械连接的常用方法及各自的适用范围。

25.简述钢筋量度差值的涵义及钢筋、箍筋下料长度的计算公式。

26.简述模板的拆除要求及拆除顺序。

27.简述常见的水泥类型、特点及适用情况。

28.简述常见的混凝土外加剂及各自的作用。

29.简述混凝土和易性的主要影响因素。

30.简述混凝土强度的主要影响因素。

31.简述混凝土搅拌制度的内涵及影响因素。

32.简述混凝土运输的基本要求及常见工具。

33.简述混凝土浇筑的基本要求。

34.简述施工缝的留设部位及处理方法。

35.简述大体积混凝土浇筑中的质量控制措施。

36.简述混凝土成型方法及各自适用范围。

37.简述混凝土质量检查的主要内容。

38.简述混凝土的常见质量问题及处理方法。

39.简述先张法和后张法的区别。
