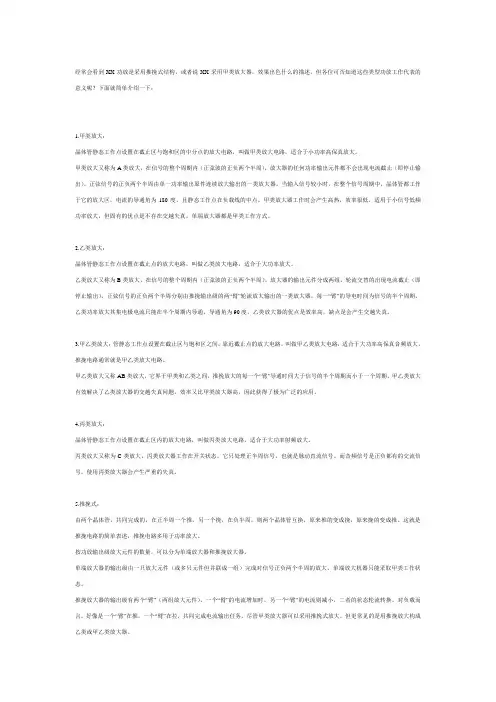

经常会看到XX功放是采用推挽式结构，或者说XX采用甲类放大器，效果出色什么的描述，但各位可否知道这些类型功放工作代表的意义呢？下面就简单介绍一下：1.甲类放大：晶体管静态工作点设置在截止区与饱和区的中分点的放大电路，叫做甲类放大电路，适合于小功率高保真放大。
甲类放大又称为A类放大，在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）。
正弦信号的正负两个半周由单一功率输出原件连续放大输出的一类放大器。
当输入信号较小时，在整个信号周期中，晶体管都工作于它的放大区，电流的导通角为180度，且静态工作点在负载线的中点。
甲类放大器工作时会产生高热，效率很低，适用于小信号低频功率放大，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式。
2.乙类放大：晶体管静态工作点设置在截止点的放大电路，叫做乙类放大电路，适合于大功率放大。
乙类放大又称为B类放大，在信号的整个周期内（正弦波的正负两个半周），放大器的输出元件分成两组，轮流交替的出现电流截止（即停止输出）。
正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类功率放大其集电极电流只能在半个周期内导通，导通角为90度。
乙类放大器的优点是效率高，缺点是会产生交越失真。
3.甲乙类放大：管静态工作点设置在截止区与饱和区之间，靠近截止点的放大电路，叫做甲乙类放大电路，适合于大功率高保真音频放大，推挽电路通常就是甲乙类放大电路。
甲乙类放大又称AB类放大，它界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
4.丙类放大：晶体管静态工作点设置在截止区内的放大电路，叫做丙类放大电路，适合于大功率射频放大。
丙类放大又称为C类放大，丙类放大器工作在开关状态，它只处理正半周信号，也就是脉动直流信号。
mos甲类功率放大电路解释说明以及概述1. 引言1.1 概述MOS甲类功率放大电路是一种常用的电子元件，它在许多领域中广泛应用。
本文将对MOS甲类功率放大电路进行深入解读和分析，以及探讨其应用场景和优势。
1.2 文章结构本文共包括五个主要部分：引言、MOS甲类功率放大电路的基本原理、设计与搭建MOS甲类功率放大电路的步骤和要点、实际应用案例分析与讨论，以及结论与展望。
在引言部分，我们将介绍本文的主题，并提供文章结构的概述。
1.3 目的本文旨在帮助读者全面了解MOS甲类功率放大电路的工作原理和特点，并提供有关设计、搭建和调试此类电路的步骤和技巧。
此外，通过实际应用案例的分析，读者可以更好地理解该电路在不同领域中的具体应用情景。
接下来，我们将深入探讨MOS甲类功率放大电路的基本原理。
2. MOS甲类功率放大电路的基本原理2.1 MOS甲类功率放大电路的作用与应用场景MOS甲类功率放大电路是一种常见的功率放大电路，主要用于将输入信号的功率进行放大，并驱动负载以输出高功率信号。
它在各种领域中广泛应用，特别适合需要高效能、低失真、高保真度以及较大输出功率需求的电子设备。
下面将介绍该电路的工作原理和特点。
2.2 MOS甲类功率放大电路的工作原理解析MOS甲类功率放大电路由一个MOS管组成，该管在负载上产生需要被放大的信号。
其基本原理如下：当输入信号施加到控制极（即栅极）时，通过控制栅极结间接反型（有P导Amples）来控制D-S通道阻抗从而调整输出量。
当输入信号施加到栅极上时, 控制栅-源（G-S）结区反向偏置，形成了一个受控压阈扭挠稳定冶容且无偏差线性呈现出V贯线性比例过程，与控制栅源间反向压缩指数模型缺菊直线关系。
假设输入信号为正弦波，其通过MOS甲类功率放大电路后，输出信号也将是一个相同频率的放大正弦波。
2.3 MOS甲类功率放大电路的特点和优势分析MOS甲类功率放大电路具有以下特点和优势：1. 高效能：MOS甲类功率放大电路可以达到较高的效能，能够以最小的能耗实现较大的输出功率，从而提供高效能的工作性能。
简洁20W单端纯甲类功放的制作电路图这款20W单端纯甲类功放电路图，电路十分简单，所用元件很少。
符合“简洁至上”的原则,用料普通，易于仿制。
看到好多的发烧友对单端纯甲类功放感兴趣，不敢独享，与广大的音响发烧友交流。
原理图如下所示：电路原理和设计思路，整机电路可以分为四部分：输入级:核心电路是由两只BC559组成的差分放大电路，22K对地电阻为三极管的偏置电阻，它的大小同时决定了整个功放的输入电阻。
8.2K电阻是差分对管的公共发射极电阻，决定了差分电路的共模抑制比和本级的静态工作电流。
经过输入级放大的电流在流经1K可调电阻时产生的电压信号，直接输送到下一级。
1UF电容是整机的输入电容，其容量的大小和制造材料对音质的影响很大。
根据理论计算，1UF的电容与输入电阻22K组成了一个高通滤波电路，它的低端转折频率可以用下式计算：f=1000/(2*3.14*22*1)=7.2HZ。
（在过去将放大器的低端频响定位在20HZ时，还是可接受以的。
现在数码音源大行其道的今天，看来还是高了一些，低端转折频率定在1HZ以下还是可以接受的。
）由于该电容的重要性，一定要选择品质优良的进口音频专用耦合电容，在国产的电容中，新德克的品牌还是值得信任的，经过笔者和朋友的试用，效果令人满意，只是体积稍大了些，在设计电路板时要考虑是否能安装得下。
8.2K电阻决定了输入级的晶体管静态工作电流，可以由下式进行估算(两管值）：VCC/8.2K=20/8.2=2.4MA。
由于输入级的晶体管静态工作电流对音质有较大的影响，可以调整该电阻的大小来满足自己的要求。
（晶体管静态工作电流小，信噪比高，但是音质发干，低音单薄。
如果电流大一些，音质温暖，低音厚实，但是晶体管特有的高频噪声和反映在音频内的电流声也会增加，使信噪比下降。
本机取2.4MA还是比较合适的。
电压放大级：为了简化电路，本机使用一只三极管BD139，采用共射放大电路，还采用了自举电路。
功率放大器的分类及其参数功率放大器（简称：功放）（Power Amplifier）功率放大器，顾名思义，是将功率放大的放大器。
进入微弱的信号，如话筒、VCD、微波等等送到前置放大电路，放大成足以推动功率放大器信号幅度，最后后级功率放大电路推动喇叭或其它设备，它最大的功用，是当成输出级（Output Stage）使用。
从另一个角度来看，它是在做大信号的电流放大，以达到功率放大的目的。
从广义上来说功率放大器不局限于音频放大，很多场合都会用到它，如射频、微波、激光等等。
功率放大器的分类：1、纯甲类功率放大器纯甲类功率放大器又称为A类功率放大器（Class A），它是一种完全的线性放大形式的放大器。
在纯甲类功率放大器工作时，晶体管的正负通道不论有或没有信号都处于常开状态，这就意味着更多的功率消耗为热量。
纯甲类功率放大器在汽车音响的应用中比较少见，像意大利的Sinfoni高品质系列才有这类功率放大器。
这是因为纯甲类功率放大器的效率非常低，通常只有20-30%，音响发烧友们对它的声音表现津津乐道。
2、乙类功率放大器乙类功率放大器，也称为B类功率放大器（Class B），它也被称为线性放大器，但是它的工作原理与纯甲类功率放大器完全不同。
B类功放在工作时，晶体管的正负通道通常是处于关闭的状态除非有信号输入，也就是说，在正相的信号过来时只有正相通道工作，而负相通道关闭，两个通道绝不会同时工作，因此在没有信号的部分，完全没有功率损失。
但是在正负通道开启关闭的时候，常常会产生跨越失真，特别是在低电平的情况下，所以B 类功率放大器不是真正意义上的高保真功率放大器。
在实际的应用中，其实早期许多的汽车音响功放都是B类功放，因为它的效率比较高。
3、甲乙类功率放大器。
制作家用单端场效应管甲类功放155 2010-7-14电子眼抓拍大解密，有车的友人能够进来看看，适用。
目前许多地方设了电子眼，看到公司一辆又一辆公车私车接到违章处分单，真是烦闷啊。
偶得一网友指导回避电子眼的方式，特发给各位同仁。
以供参看。
祝大家一路太平！电子眼拍的违章照片是存储在电子眼底下的存储卡里头，3天取挨次。
外包给某公司，照片先送到某公司，检验违章凭证是否富余（三张照片完备能力全证），然后再提交交管局。
第一招：你留神看，有电子眼的路口在警惕线先后，都挖的有菱型的槽子，里头埋的即使感应线圈。
然而你要记住，红灯亮后三秒种电子眼才启用！还有，开车你压线，照了第一张，不管是前轮后轮过线了，都不要动了，千万不要动，一动就又要引发线圈照第二张照片！要三张才顶事,照相的取证规定是这么的。
平常取证照片是这么的：第一张是前轮过警惕线第二张是后轮过警惕线第三张是你过扑面路口的警惕线这三张完备能力传递pol.ice，然后给你发罚金通告。
呵呵, 200啊。
因而，你前轮过了不要紧，照了第一张，没牵涉，你不动就不会照第二张，如果你动了，引发了第二张你后轮过了，那么也不怎么有要紧，你不过路口，或许你停在扑面路口的警惕线外边都能够！再说归来，刚刚你第一张前轮被照了，有些人也许想到往倒退一下总能够嘛，错了，一退,又引发一张！呵呵！第二招：你看到你的车牌照第一个字母后头的小圆点不曾！这个小圆点点是用稀土金属做来镶上去的，它的作用即使用来给电子眼对焦用的！全世界的牌照制造准绳哈！都要镶哪个东西是由日本sony公司提出来的！因而,淘宝网女装，开中国车的，不要bs日本，你们开的车上最少有一样东西是属于日本的技巧！内部人士爆料说的，这小原片是稀土金属制成，在光的感应下会发生脆弱的用于电子眼捕捉的微波信号。
怎么做呢？很容易，扣掉她今后妥当保留，待车检的时候用双面胶粘起，检完了再。
嘿嘿！电子眼怎么拍也拍不清晰你的牌照号码了。
是“0”还是“8”啊，呵呵！这些东西是许多pol.ice叔叔都不晓得的哈！pol.ice的阐释许多只对一半，防编造，也有这个性能。
ＡＤ－８９甲类合并式高保真功率放大器使 用 说 明 书ＡＤ－８９甲类合并式高保真功率放大器红外线遥控操作动态荧光显示屏全平衡低失真放大线路多管并联输出及零点侍服可设定甲类或甲乙类工作方式本机特点 天逸ＡＤ－８９是最新研发的高保真Ｈｉ－Ｆｉ合并式功率放大器，设计师将现代科技与时尚的外观融入了传统的Ｈｉ－Ｆｉ放大器之内，使之成为一款最具时尚的高保真放大器。
它采用全平衡纯甲类线路，其音色醇厚、圆润、控制力和推动力均十分出色。
用户还可方便地将其设定在甲乙类工作方式，以降低发热量。
它还采用了零点侍服技术，在保证了工作稳定的同时很有效地改善了低频响应，使低频几乎延伸至直流。
它采用了微电脑数码控制，用荧光显示屏显示状态及数字化音量，具有红外线遥控器，能遥控状态、音源、音量及电源，用户在操作时非常方便，本机的用料亦十分考究，采用大功率环形变压器及四万微法红宝石电容、ＭＫＰ耦合电容、ＢＢ公司高级运放ＯＰＡ２１３４作前级放大，进口马达电位器作音量调节，进口镀金触点继电器作信号源切换等等。
总之，ＡＤ－８９是传统与时尚的完美结合，它具有极高的性价比且在其使用寿命内不会遭到过时淘汰的命运。
使用方法ＡＤ－８９面板图示使 用 说 明 书１、 面板按键操作 １ ＰＯＷＥＲ：电源开关按键，在待机状态下，触动该键，本机主电源上电，荧光显示屏将被点亮，在输出继电器吸合前（约８秒），荧光显示屏将滚动显示天逸英文商标“ＴＯＮＥ ＷＩＮＮＥＲ”及产品型号“ＡＤ－８９”，直到继电器吸合进入正常工作状态。
在上电状态下触动该键，本机主电源断电，回到待机状态。
２ ～ ５ 四组信号源选择键：选择某一路外接设备的信号进入本机。
触动某一按键，对应于本键的后板输入插孔（１０）的同名输入插孔的信号将进入本机，同时荧光显示屏将显示输入信号源的名称。
另外，当本机处于待机状态时，触动这几个按键同样可打开主电源，同时本机进入触动键对应的输入状态。
１．失真度：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．≤０．０３％ （２０Ｈｚ－２０ｋＨｚ、１０Ｗ）２．频响；．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０Ｈｚ～２０ｋＨｚ （不平坦度≤０．５ｄＢ）３．信噪比：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．≥９５ｄＢ （Ａ计权，８０Ｗ，８Ω）４．输出功率：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８０Ｗ（８Ω）：１５０Ｗ（４Ω）５．输入阻抗：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０ｋΩ６．电压增益：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．≥４０ｄＢ７．额定输入电平：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．０Ｖｒｍｓ８．阻尼系数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．≥１００９．电源：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２０Ｖ±１０％／５０Ｈｚ±２Ｈｚ１０．功耗：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．≤４００Ｗ１１．尺寸：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４３０（宽）×１２０（高）×４１６（深）ｍｍ３１２．重量：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．净重１３．５ｋｇ 毛重１５ｋｇ主要参数指标ＡＤ－８９背板图示ＡＤ－８９遥控器图示２、 遥控器操作 １６ 电源按键：其用法与面板上对应的电源按键 １ 完全一样。
简洁至上的晶体管甲类音频功率放大器Hi－Fi界有一句至理名言，就是“简洁至上”。
这就是说，假如能用一个元件或器件做成的电路，就尽量不用两个。
电子电路中常用的电子元件有电阻、电容、电感等，常用的电子器件有二极管、三极管及集成电路等。
电阻、电容都属于线性元件，在放大电路中可以认为不会因它们而产生非线性失真。
但是，目前用于放大的电子器件，不论是电子管、晶体管，还是集成电路，统统都是非线性器件，它们是放大电路中产生非线性失真的根源。
因此，在放大电路中应尽量少用管子。
要做到这一点也并非容易，所以通常所见到的放大电路都比较复杂。
要想“简洁”，必须解决两个问题：一是放大倍数要足够大，至少应该在接C D机时能够达到额定的输出功率；二是非线性失真要尽量小些，在不加负反馈或只加少量的负反馈时，谐波失真系数能够达到Hi－Fi要求。
功率放大器的输出电路方式，可按有无输出变压器分为两类。
无输出变压器的功放电路为了使扬声器中无直流电流通过，必须采用电容耦合(OTL电路)或者正负两套电源(OCL电路)。
本文介绍的晶体管甲类音频放大器选用变压器输出的单管放大方式，每声道只用两只管子，而若采用互补推挽电路，则至少要用四五只管子。
由于所用的输出变压器初级阻抗只有几十欧姆，所以绕制起来很容易，性能也很容易达到要求。
采用变压器输出的一个突出优点就是可以避免烧扬声器。
另外，变压器次级线圈极小的直流电阻，会改善扬声器的阻尼，使瞬态失真减小。
电路结构与特点该晶体管甲类音频功率放大器电路及电源电路如图1所示。
这一功放电路具有高达15W的有效值输出功率，它只用两只晶体管，并把它们直接相连，复合成一只高跨导的功率场效应晶体管。
这是笔者受到绝缘栅双极型晶体管(IGBT)的启发偶尔想到的。
IGBT是一种新型半导体功率器件，已成功地应用于高频开关电源中，近几年在高保真声频功率放大器中也常见到它的踪影。
它兼有双极型晶体管(即普通PNP、NPN晶体管)和单极型晶体管(即场效应管)两者的优点，但没有两者各自的缺点，所以应用前景非常广阔。

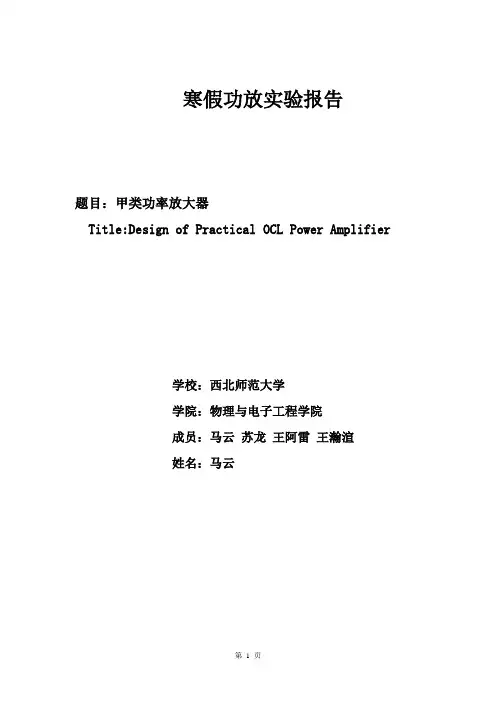

寒假功放实验报告题目：甲类功率放大器Title:Design of Practical OCL Power Amplifier学校：西北师范大学学院：物理与电子工程学院成员：马云苏龙王阿雷王瀚渲姓名：马云一、前言..........................................................二、总体方案设计.................................................2.1总体方案论证.....................................................2.2单元模块方案论证与比较：.......................................2.2.1自制稳压电源：...............................................2.2.2输入级电路：.................................................2.2.3电压放大级电路：.............................................2.2.4功率放大级电路：.............................................三、单元模块设计： ................................................3.1各单元模块功能介绍及电路设计：.................................3.1.1自制稳压电源：...............................................3.1.2输入级电路：.................................................3.1.3电压放大级电路：.............................................3.1.4 功率放大级电路：............................................四、系统调试中的问题及解决方法：.................................五、系统功能、指标参数： ..........................................5.1实测指标对比，见表1：..........................................5.2测试结果分析：................................................. 设计总结 ............................................................前言功率放大器在家电、数码产品中的应用越来越广泛，与我们日常生活有着密切关系。

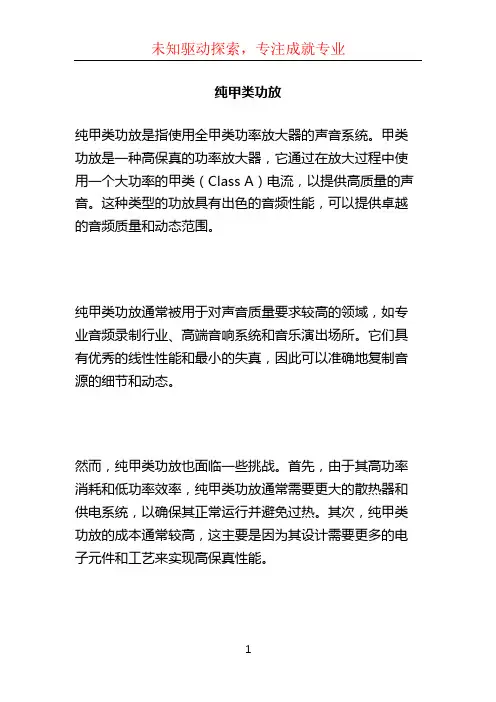

纯甲类功放
纯甲类功放是指使用全甲类功率放大器的声音系统。
甲类功放是一种高保真的功率放大器，它通过在放大过程中使用一个大功率的甲类（Class A）电流，以提供高质量的声音。
这种类型的功放具有出色的音频性能，可以提供卓越的音频质量和动态范围。
纯甲类功放通常被用于对声音质量要求较高的领域，如专业音频录制行业、高端音响系统和音乐演出场所。
它们具有优秀的线性性能和最小的失真，因此可以准确地复制音源的细节和动态。
然而，纯甲类功放也面临一些挑战。
首先，由于其高功率消耗和低功率效率，纯甲类功放通常需要更大的散热器和供电系统，以确保其正常运行并避免过热。
其次，纯甲类功放的成本通常较高，这主要是因为其设计需要更多的电子元件和工艺来实现高保真性能。
但是，对于追求高音质的音频爱好者和专业领域的用户来说，纯甲类功放仍然是一种理想的选择，因为它可以为他们提供最真实、最精确的音频体验。

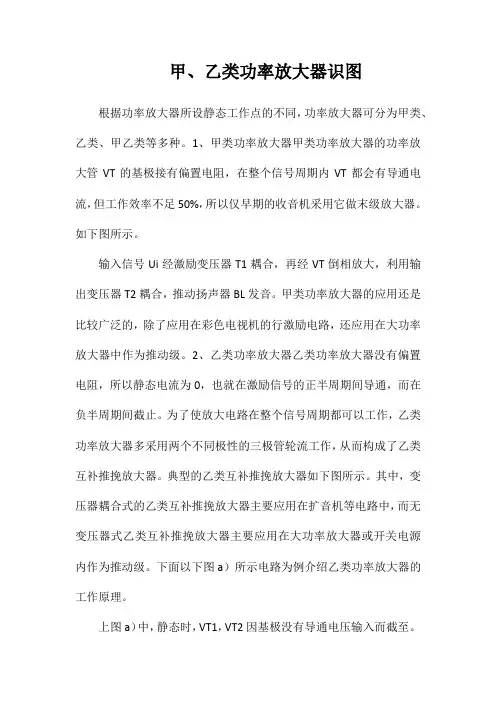

甲、乙类功率放大器识图根据功率放大器所设静态工作点的不同，功率放大器可分为甲类、乙类、甲乙类等多种。
1、甲类功率放大器甲类功率放大器的功率放大管VT的基极接有偏置电阻，在整个信号周期内VT都会有导通电流，但工作效率不足50%，所以仅早期的收音机采用它做末级放大器。
如下图所示。
输入信号Ui经激励变压器T1耦合，再经VT倒相放大，利用输出变压器T2耦合，推动扬声器BL发音。
甲类功率放大器的应用还是比较广泛的，除了应用在彩色电视机的行激励电路，还应用在大功率放大器中作为推动级。
2、乙类功率放大器乙类功率放大器没有偏置电阻，所以静态电流为0，也就在激励信号的正半周期间导通，而在负半周期间截止。
为了使放大电路在整个信号周期都可以工作，乙类功率放大器多采用两个不同极性的三极管轮流工作，从而构成了乙类互补推挽放大器。
典型的乙类互补推挽放大器如下图所示。
其中，变压器耦合式的乙类互补推挽放大器主要应用在扩音机等电路中，而无变压器式乙类互补推挽放大器主要应用在大功率放大器或开关电源内作为推动级。
下面以下图a）所示电路为例介绍乙类功率放大器的工作原理。
上图a）中，静态时，VT1，VT2因基极没有导通电压输入而截至。
当输入信号Ui的正半周加到激励变压器T1的一次绕组后，它的两个二次绕组耦合输出的信号都为上正、下负，使VT2截止，VT1导通，产生集电极电流，该电流经输出变压器T2耦合到二次绕组，形成输出信号的上半周；Ui的负半周经T1耦合后，它的两个二次绕组输出的信号都为下正、上负，使VT1截止，VT2导通，产生集电极电流，该电流经输出变压器T2耦合到二次绕组，形成输出信号的负半周。
这样，就可以得到一个完整的信号。
虽然乙类互补推挽放大器的静态电流为0，这样，降低了功耗，提高了效率，但在输入信号的初期和末期，它的幅度低于三极管的导通电压时，三极管就会截止，导致正、负半周交接部分的信号不能被放大，产生如下图所示的交越失真。
3、甲乙类功率放大器甲乙类功率放大器的工作介于甲类和乙类之间，它是目前应用较多的功率放大器之一。

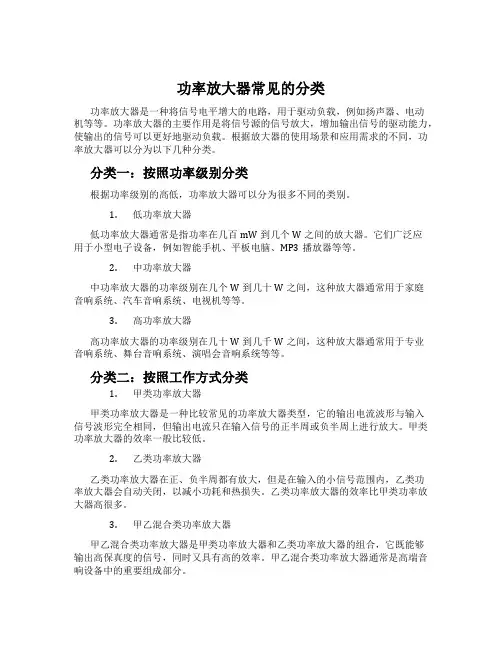

功率放大器常见的分类功率放大器是一种将信号电平增大的电路，用于驱动负载，例如扬声器、电动机等等。
