纯甲类的末级无负反馈功放图纸

制作晶体管靓声甲类功放电路图制作晶体管靓声甲类功放电路许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图1所示。

该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。

2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。

一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图2所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。

2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。

甲类功放概述甲类功放（A类功放）输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。

当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。

当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。

甲类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（SwitchingDistortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。

但这种设计有利有弊，A类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。

当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。

特点甲类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。

甲类功率功放发热量惊人，为了有效处理散热问题，甲类功放必须采用大型散热器。

因为它的效率低，供电器一定要能提供充足的电流。

一部25W 的甲类功放供电器的能力至少够100瓦AB类功放使用。

所以甲类机的体积和重量都比甲乙类大，这让制造成本增加，售价也较贵。

一般而言，甲类功放的售价约为同等功率甲乙类功放机的两倍或更多。

甲类功放声音上有饱满通透的优点，晶体管功率放大器是由三极管组成的，而三极管是由多组配对（N结及P结），这两个结构成的，当没有外加电压时是截止，只有在上面外加一个偏置电压并且高于它的门限电压，这个N/P结才会导通，有电流通过，三极管才开始工作。

甲类功放是把正向偏置定在最大输出功率的一半处，使功放在没有信号输入时也处于满负载工作状态，使得功放在整个信号周期内都导通都有电流输出。

甲类功放使三极管始终工作于线性区，因此甲类功放几乎无失真，听感上质感特别好，尤其是小信号时，整个声音通透细节丰富。

精简甲类功放声的提取----FAy 1附电路图和实物图:上图为原理图上图为面包板自搭实物图上图为所拖动的2个1W喇叭2, 之所以做这个精简甲类功放，是因为我来考察一下自己对三极管基础知识的了解和随机应用。

同时把此电路奉献给大家，希望通过我的仔细讲解，能给电子初学者有一些帮助。

纵观原理图，可看出此电路非常简单，算上喇叭共有11个元件组成，我想精简就是此电路的特点吧! 说到精简，音效也不可忽略。

不要一致追求精简而放弃音质效果。

经过我的实物测试此电路在单声道上的音质还算不错的。

仔细看原理图，此电路可分三部份。

第一部份是拾音电路，它是把声音信号转变成电信号。

它是由MIC，R1,R2,C1组成。

第二部份是甲类前级放大，它是整个电路的核心，它的主要作用是把拾音电路采集的信号进行电压放大。

它是由R3,R4,Q1(8050)组成。

第三部份是后级功率放大，它的主要作用是把前级送过来的电压信号进行电流放大。

它是由R5,R6,Q2(J13009),SPK组成。

前级放大电压，后级放大电流，所以电压乘电流才是功率，才会把两个一瓦的喇叭给拖动起来。

再看原理图，如何正确的分配电阻阻值，调节三极管的工作点，使电路很好的拾音放大，拖动喇叭呢？这将是我所讲的重点。

（以下皆为VCC=10v时算出的参数）首先第一部份拾音电路，MIC串联电阻R1，要想让电路工作在最佳状态，首先要测得MIC非地端要接近5v。

经过我的替换最终选择5.1K(5.8V时)最为合适。

再者R2串联C1，R2可在前级电路中算得，先放下，考虑C1。

C1工作在音频即低频信号下，为了让C1更好的滤掉直流信号并且使交流信号无损耗的传到下一级，所以其值可很大，这样才会使交流信号经过C1时不产生容抗。

经过此公式Xc=1/2*3.14fC的计算我选择了10UF。

然后就是第二部份了甲类前级放大，运用三极管做放大最重要的是设置静态工作点也就是Q点。

Q点要设置合理，过大高会出现饱和失真过小会出现截止失真。

制作晶体管靓声甲类功放电路图制作晶体管靓声甲类功放电路许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图1所示。

该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。

2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。

一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图2所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。

2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。

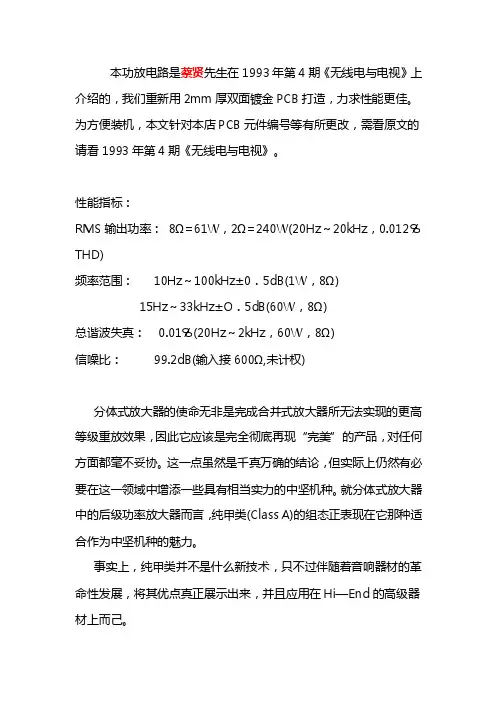

本功放电路是蔡贤先生在1993年第4期《无线电与电视》上介绍的，我们重新用2mm厚双面镀金PCB打造，力求性能更佳。

为方便装机，本文针对本店PCB元件编号等有所更改，需看原文的请看1993年第4期《无线电与电视》。

性能指标：RMS输出功率：8Ω=61W，2Ω=240W(20Hz～20kHz，0.012％THD)频率范围： 10Hz～100kHz±0．5dB(1W，8Ω)15Hz～33kHz±O．5dB(60W，8Ω)总谐波失真： 0.01％(20Hz～2kHz，60W，8Ω)信噪比：99.2dB(输入接600Ω,未计权)分体式放大器的使命无非是完成合并式放大器所无法实现的更高等级重放效果，因此它应该是完全彻底再现“完美”的产品，对任何方面都毫不妥协。

这一点虽然是千真万确的结论，但实际上仍然有必要在这一领域中增添一些具有相当实力的中坚机种。

就分体式放大器中的后级功率放大器而言，纯甲类(Class A)的组态正表现在它那种适合作为中坚机种的魅力。

事实上，纯甲类并不是什么新技术，只不过伴随着音响器材的革命性发展，将其优点真正展示出来，并且应用在Hi—End的高级器材上而己。

整机特点：1．纯甲类的放大组态，使得整机的声音同时具有能量感和细致描写能力，声像的实体感丰富。

2．充沛的电源容量，高电流的驱动能力。

8Ω负荷时，每声道输出最大功率为60W；到了4Ω负荷时；却可以翻一番，达到120W：负荷再减半为2Ω时．输出功率将依比例增至240W。

3．在功率放大部分每声道使用4对功耗为120W，耐压160V，电流12A的东芝(TOSHIBA)大功率晶体三极管(PCB也适合装2SC3858等三肯管)，令其工作在极佳的小电流线性区，稳定地得到高音质。

4．独特的散热方式，使各个大功率晶体管的温度保持均一的稳定状态，没有一般多管并联使用时声音混杂不清的特点。

5．完全彻底的双单声道结构，包括电源线也是两一个声道各用一根，声道分离度极佳。

简洁20W单端纯甲类功放的制作电路图这款20W单端纯甲类功放电路图，电路十分简单，所用元件很少。

符合“简洁至上”的原则,用料普通，易于仿制。

看到好多的发烧友对单端纯甲类功放感兴趣，不敢独享，与广大的音响发烧友交流。

原理图如下所示：电路原理和设计思路，整机电路可以分为四部分：输入级:核心电路是由两只BC559组成的差分放大电路，22K对地电阻为三极管的偏置电阻，它的大小同时决定了整个功放的输入电阻。

8.2K电阻是差分对管的公共发射极电阻，决定了差分电路的共模抑制比和本级的静态工作电流。

经过输入级放大的电流在流经1K可调电阻时产生的电压信号，直接输送到下一级。

1UF电容是整机的输入电容，其容量的大小和制造材料对音质的影响很大。

根据理论计算，1UF的电容与输入电阻22K组成了一个高通滤波电路，它的低端转折频率可以用下式计算：f=1000/(2*3.14*22*1)=7.2HZ。

（在过去将放大器的低端频响定位在20HZ时，还是可接受以的。

现在数码音源大行其道的今天，看来还是高了一些，低端转折频率定在1HZ以下还是可以接受的。

）由于该电容的重要性，一定要选择品质优良的进口音频专用耦合电容，在国产的电容中，新德克的品牌还是值得信任的，经过笔者和朋友的试用，效果令人满意，只是体积稍大了些，在设计电路板时要考虑是否能安装得下。

8.2K电阻决定了输入级的晶体管静态工作电流，可以由下式进行估算(两管值）：VCC/8.2K=20/8.2=2.4MA。

由于输入级的晶体管静态工作电流对音质有较大的影响，可以调整该电阻的大小来满足自己的要求。

（晶体管静态工作电流小，信噪比高，但是音质发干，低音单薄。

如果电流大一些，音质温暖，低音厚实，但是晶体管特有的高频噪声和反映在音频内的电流声也会增加，使信噪比下降。

本机取2.4MA还是比较合适的。

电压放大级：为了简化电路，本机使用一只三极管BD139，采用共射放大电路，还采用了自举电路。

但音量电位器作这样连接也有它的不足之处。对信号源来说，调动音量电位器时信号源的负载将随之产生变化，增大音量时放大器的输出阻抗随之增加。当将音量减小至零时，放大器的输入阻抗则等于R1。由此可知R1是一个重要的参数，取值不能太小。
R1取值小一些对信噪比和频率特性有利，但有可能加重信号源的负载。R1取值大一些则对减轻信号源负载有利。综合考虑之后该放大器电路的制作者认为在5kΩ～20kΩ之间选取较为适宜。于是在电路中将R1取为5kΩ。
共源-共基电路的基极分压电阻用得大一些效果要更好一些，可以考虑改用220kΩ和100kΩ替代电路中的110kΩ、50kΩ进行分压。从改善信噪比、提高稳定性和改善CMRR考虑没有采用过去常采用的恒流二极管和稳压二极管的电路方式。
电阻负反馈电路可根据需要选择，选择10kΩ和1.1kΩ时放大器增益为10倍，将10kΩ换成5kΩ时增益为5.5倍，换成20kΩ的话增益为19倍。当放大器负反馈量大增益较小时，为了防止放大器自激，应在图1注有*的位置接入一个2～10pF的瓷介电容器进行相位补偿。该机放大器增益为10倍，不接该电容器也不会发生自激。
由于将每个输出管的静态工作电流设计为0.44A，从输出管2SK722和2SJ131的传输特性知FET栅源间的偏置电压应为2.6V左右，上下两管加起来约需5V。若再考虑到输出管源极电阻0.22Ω上的电压降，则末级的偏置电压应在5V以上。
偏置电路参数的估算步骤如下，将2SK213/2SJ76的漏极电流取为25mA，其偏置电压为1V左右。将2SC2856/2SA1191的集电极电流取为2mA。由此计算出2SK213/2SJ76的源极电阻均为100Ω。为了便于调整将2SK213/2SJ76栅极间的电阻用2kΩ，半可变电阻和2.2kΩ固定电阻串联组成。

15W純甲類功放電路圖及原理2009-06-12 22:01:21.0縱觀目前市場上的Hi－Fi功放，輸出功率在100W以上的以甲乙類放大產品居多，50～100W 的功放中甲類放大產品佔有相當的比例。

從高保真的角度來看，功率儲備大些當然是好，但若從節省能源的角度來看，就值得考慮了。

由於純甲類功放的效率很低，所以在您欣賞美妙音樂的同時，約有百分之七八十以上的電能變成熱量散發掉了。

一台每聲道輸出功率為50W的純甲類功放，若以30％計其效率，則靜態功耗就有330W之大，說句玩笑話，簡直是“守著火爐吃西瓜”。

筆者在幫人選購功放時就經常遇到這樣的情況：很多人雖然為純甲類功放的音色所傾倒，但也往往因其“發高燒”的工作狀態而忍痛割愛。

功耗大也是電子管功放的致命弱點。

市場經濟是無情的。

國內幾家有名的生產膽機的廠家，如斯巴克、歐博、大極典也先後推出了自己的電晶體功放，就證明了這一點。

根據我國國情，一般工薪階層的居室面積多在二十平方米以下，並且通常以客廳或臥室兼作聽音室。

若音箱的靈敏度在89dB以上，則10～20W的純甲類功放就可滿足一般欣賞要求。

如果在歌舞廳裏那樣的環境中讓我們的耳朵長期承受大音量，聽力就會逐漸減退。

再說，吵得左鄰右捨不得安寧,也不合適。

所以說，如果生產一些功率在15W左右的音質音色較好的功放，靜態功耗在100W以下，肯定會有市場。

可惜這類功放是個空白。

日本金嗓子有一款A20，每聲道純甲類功放20W，音質有口皆碑，但價錢卻令人望而卻步。

現在，國內生產功放的廠家似乎在攀比，功率越做越大，重量越做越重，但銷路卻不見得很好。

何不製作一些“好吃不貴”的功放來投放市場呢？本著這個思想，我們設計了這臺15W純甲類功放，試圖在這方面做一些嘗試。

一電路原理1、功放電路由VT1、VT2組成差動放大電路，每管靜態電流約為0.5mA。

R3為VT1的集電極負載電阻，VT1與推動級VT4之間為直接耦合。

輸出級由兩隻型號相同的NPN型大功率電晶體VT5、VT6組成，而沒有採用互補對稱推挽電路。

７ ２
Ｈ ■ ■岍 Ｉ Ｒ ＆ Ｈ Ｈ， ㈣
ｒ
丽 葡
丝 。 一 Ｌ
的通圈铝原色环与四根漂亮的铝原色立脚为Ａ２ ３ 带来了最活 Ｑ ＭＫ 泼 的生气 。两颗功能舣的下方是一个澡亮 的略向上倾斜的工作 显示屏 ．更 利于用家操作。两侧大型的鲤形 外露式散 热器在为 该功放提 供最有效的散热同时也显 出它的威猫霸气。 内部的全平衡放大线路令声效更加忧 美华丽 。而 声雅自｛ 亍 开发的高速Ｄ Ｃ放大模块可使整机失真更低、频响更宽 音量控 制则为美国的ＣＳ ３１ 控制芯片 ，该芯片可使声遒间的电平误差 ３ ０ 控制在０ ５ 之内 除此．Ａ２ ３ 还专门设计了独 立的电源稳 ｄＢ ０ ＭＫ
伏。
如果说 国乐充分表现７Ａ２ ３ ０ ＭＫ的强 大推动力．那么大编制交响乐则带给我们
一
个庞大宽阔的声场和 良好的乐器 定位 ．
气势磅礴 宏大 ，即便是在大音量下也难 以 出现失真 对于Ｅａ 的喷射离音很 多朋友 ｌｃ
７ ４
ｍ ｎ膏 ■ ＩＨ． ＆ Ｈ ｕ Ｔ
同样配置了全功能的红外线遥控功能 ，在
工艺精湛的全金属遥控器上除进行常规操
控外 。还可进行输入增益和两声道输＾ 电 平控制 ，用家可根据信号源的输出电平在 ０ Ｂ～１ ｄ ｄ ０ Ｂ范围进行调 整并根据自身环 境进行修正，就这点来说目前国内还未有
～
个品牌的遥控器有如此设计 ，可说是实
现 了人机对话 人性化 操作。
— １ 雨
出
Ａ２ ３ ０ ＭＫ．作 为声雅的又 一部中档 机型 ．外观 侏然沿袭 了经典的 黑甲力士 设计．虽有美盘功放的豪放粗犷 ．却并 单调。既有后级的强大力量又有前级的悉
心操控 ．既有精致的细节刻划又有着 “ 人 性化”的设计。整机以黑色 为主色调 ，配 以少量的原铝金属装点其 中使该机更显稳

·最简单的微型扩音机我们利用一只旧电话机中拆下的炭精送话器，以及几只常用的电子元件，即能组装一台无须调整的结构相当简单，且音质清晰洪亮的最简易微型扩音机，很有趣味。

在一些小空间扩音效果相当不错。

具体电路图见附图所示。

元件选择：炭晶送话器从老式旧电话机的听筒内拆下，大功率三极管采用3AD17，也可以用3ADl8。

但为减少扩音时产生的噪声，三极管要求穿透电流尽可能达到最小，但管子的放大倍值越大越好，一般应在70一90以上。

喇叭和输出变压器采用晶体管收音机上的即可，电源电池用6伏叠层电池，也可用充电电池和整流电源。

安装试音：将几只元件焊装在长条形印刷线路板上，找一支中号的塑料壳体的手电筒，旋下电筒头罩去掉玻璃、反光罩及小电珠，然后将碳晶送话器安装在罩子内，并焊接好送话器引线至电路板上。

在电筒前端各钻3mm小孔二个，将装入微型电源钮子开关及二芯插座各一个，待全部接线连接焊好后，把电池与线路板塞入电筒内，最后旋上已装有送话器的电筒头罩盖便完成。

试音时，把带有喇叭引线插头插入电筒前端插座上，开启电源开关对准送话器喇叭内便传出洪亮扩音声。

(读者若有兴趣在电路中串接入音乐集成块电路，便使成为扩音、放音两用机)。

在调试扩音中，若喇叭出现声音有点失真、沉闷或感觉音量不够大时。

可适当调整R1的电阻值，边调边放音试听，直至音质洪亮不失真为止。

·外围元件最少的25W功放电路TDA1521A用高保真功放IC TDA1521A制作功放电路，具有外围元件少，不用调试，一装就响的特点。

适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。

TDA1521A采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。

TDA1521A既可用正负电源供电，也可用单电源供电，电路原理分别见图1(a)、(b)（点此下载原理图）。

双电源供电时，可省去两个音频输出电容，高低音音质更佳。

一、O PA300放大电路OPA300放大电路功能说明：通过设定电阻R4=3R3 来设定该放大器的放大倍数为四倍，即Vout=(1+Rf / R) Vin ，将VCA810的输出信号放大到能满足检波需要的信号。

二、高栅负压的电子管功放电路图下图中R3既是前级的直流负载电阻。

又是给后级提供栅负压的偏值电阻。

它适用于栅负压较高的功率管制作的功放电路。

电路比较简单。

电路中两个竹子的灯丝接地端。

应接在各自阴极电阻的下端。

同样要求电源变压器有两个灯丝绕组，功率级与前级的灯丝分别供电。

电路是用6Pl做的实验，虽然栅负压较低，但工作很正常，说明电路是成功的。

同样要注意的是：一定要在插上前级管子后再开电源，否则不能加电。

三、推挽式功率放大级的正偏压电路此电路用EL34管。

在两只功放管阴极电路中串入一只50Ω左右的线绕电位器或半可变线绕电阻，中点接地即可。

调整电位器W使两管的阴极电压平衡、对称，再放音就会有出色的表现。

正偏压的方式也可以用在ABI类自给偏压的推挽式功率放大级中。

四、AD8656双运放芯片组成的接收放大电路使用AD8656双运放芯片组成接收放大电路。

该运放适合+2.7～+5.5 V电源电压供电，是具有低噪声性能的精密双运算放大器。

AD8656型CMOS放大器在满共模电压(VCM)范围内提供250 mV精密失调电压最大值，且在10 kHz处提供低电压噪声谱密度和0.008%的低真，无需外部三极管增益级或多个并行的放大器以减小系统噪声。

通过干电池提供3V单电源供电，接收放大电路如图2所示。

放大电路由AD8656进行两级放大，抵消线圈所感应到的信号电压幅值因距离的增加而产生的衰减，放大所接收到的微弱信号，增加无线传输距离。

系统接收电路经D8656放大后的输出电压输至单片机进行A/D转换，对数据进行编解码，而未采用检波解调电路，可有效简化电路结构。

五、高频信号放大电路的性能比较分析一、高频管(UHF)9018fTl00(MHz)的信号放大电路电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。

美顺ME-308纯直流电流负反馈型甲类功放1、本功放采用电流负反馈电路（日本著名的金嗓子多数功放采用电流负反馈电路），电流负反馈放大器可以很好地兼顾非线性失真与瞬态互调失真这两项指标，而且转换速率比电压负反馈放大器要好，可以提供理想的放大效果。

2、本功放采用全对称线路，互补推挽放大形式，而且输入级采用了恒流源作负载，有效地隔离了电源噪音和减少了非线性失真，使本功放噪音极低，背景干净，解析力强。

3、本功放电路简洁，纯直流线路，频带宽，瞬态失真小，响应快，动态范围宽，并且采用了直流伺服电路，输出自动调零。

4、本功放音频放大线路中均采用了高频低噪音频专用名管，本功放信噪比和转换速率得到了提高。

5、末级电流放大每声道采用了两对东芝大功率名管作甲类并联输出，双管并联，改善了阻尼系数，增强了电路的驱动能力，驱动低阻抗的大音箱轻松得很！6、本功放将整流滤波（采用2只1万uF/50V的日本名牌电解）、喇叭保护及左右声道放大电路均做在一块线路板上，并且精心设置输入输出的地线，散热器也固定在电路板上，使用时接上前级音量控制电路及400W双32V的环形变压器即可（若不要前级则只需加一只音量电位器即可，可选择日本的ALPS方型蓝壳音量专用电位器，并使用镀银的屏蔽线）。

元件选择与调试1、线路板采用环氧玻纤板，全部线路均镀银。

2、电阻全用金属膜电阻（小电流处的全用五色环低噪高精度电阻，末级功率管射极电阻用陶瓷电阻），电容采用日本的黑金刚/ELNA/红宝石等优质品牌。

3、功放要放出靓声，除了采用优秀的线路外，还必须选择优质的元件，严格配对各级管子，输入级的管子采用日本东芝对管A970/C2240，其声音较温暖柔和些，T5、T6用2N5551/2N5401，电压放大级T7、T8采用东芝发烧名管A1145/C2705，推动级采用日立中功率对管B649/D669，末级功率输出管要求Fr≥30MHz,Vceo≥160V, PCM≥150W,本功放选用日本东芝的A1943/C5200（一定要原装的，原装的管子一至性好，寿命长，特别适合用在甲类功放），恒压管采用日立的D669并把它与功率管固定在同一个散热器上。

MOS管功率放大器电路图与原理图文并茂解析放大器电路的分类本文介绍MOS管功率放大器电路图，先来看看放大器电路的分类，按功率放大器电路中晶体管导通时间的不同可分：甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。

甲类功率放大器电路，在信号全范围内均导通，非线性失真小，但输出功率和效率低，因此低频功率放大器电路中主要用乙类或甲乙类功率放大电路。

功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类。

功率放大器电路的特殊问题（1）放大器电路的功率功率放大器电路的任务是推动负载，因此功率放大电路的重要指标是输出功率，而不是电压放大倍数。

（2）放大器电路的非线形失真功率放大器电路工作在大信号的情况时，非线性失真时必须考虑的问题。

因此，功率放大电路不能用小信号的等效电路进行分析，而只能用图解法进行分析。

（3）放大器电路的效率效率定义为：输出信号功率与直流电源供给频率之比。

放大电路的实质就是能量转换电路，因此它就存在着转换效率。

常用MOS管功率放大器电路图MOS管功率放大器电路图是由电路稳压电源模块、带阻滤波模块、电压放大模块、功率放大模块、AD转换模块以及液晶显示模块组成。

（一）MOS管功率放大器电路图-系统设计电路实现简单，功耗低，性价比很高。

该电路，图1所示是其组成框图。

电路稳压电源模块为系统提供能量；带阻滤波电路要实现50Hz频率点输出功率衰减；电压放大模块采用两级放大来将小信号放大，以便为功率放大提供足够电压；功率放大模块主要提高负载能力；AD转换模块便于单片机信号采集；显示模块则实时显示功率和整机效率。

（二）MOS管功率放大器电路图-硬件电路设计1、带阻滤波电路的设计采用OP07组成的二阶带阻滤波器的阻带范围为40～60 Hz，其电路如图2所示。

带阻滤波器的性能参数有中心频率ω0或f0，带宽BW和品质因数Q。

Q值越高，阻带越窄，陷波效果越好。

2、放大电路的设计电压放大电路可选用两个INA128芯片来对微弱信号进行放大。

15W 纯甲类功放电路图及原理纵观目前市场上的Hi －Fi 功放，输出功率在100W 以上的以甲乙类放大产品居多，50～100W 的功放中甲类放大产品占有相当的比例。

从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。

由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。

一台每声道输出功率为50W 的纯甲类功放，若以30％计其效率，则静态功耗就有 330W 之大，说句玩笑话，简直是“守着火炉吃西瓜”。

笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其 “发高烧”的工作状态而忍痛割爱。

功耗大也是电子管功放的致命弱点。

市场经济是无情的。

国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。

根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。

若音箱的灵敏度在89dB 以上，则10～20W 的纯甲类功放就可满足一般欣赏要求。

如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。

再说，吵得左邻右舍不得安宁,也不合适。

所以说，如果生产一些功率在15W 左右的音质音色较好的功放，静态功耗在100W 以下，肯定会有市场。

可惜这类功放是个空白。

日本金嗓子有一款A20，每声道纯甲类功放20W ，音质有口皆碑，但价钱却令人望而却步。

现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。

何不制作一些不制作一些 “好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W 纯甲类功放，试图在这方面做一些尝试。

这方面做一些尝试。

一 电路原理电路原理1、功放电路、功放电路 由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA 。

R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。

全对称电流负反馈甲类功放的设计与制作电流负反馈放大器具有电压负反馈无法比拟的宽频、高速、低失真特性，最初应用于视频领域，后来用在音频放大器上得到了很好的效果。

参考了金嗓子P-1000机的原理，在实践的基础上设计制作，获得成功，效果令人满意。

一、电路特点1．输入缓冲放大器采用晶体管恒流源作负载，使工作点更加稳定可靠。

2．输入推挽三极管接成复合管形式，基极电流很小，在皮安级水平，三极管无须精确配对即可使基极电位为OmV左右（实际为零点几毫伏），中点电位易于稳定。

3．第二级电压放大也采用复合管，在获得足够增益的同时提高了该级的输入阻抗，使级间实现良好匹配；同时应用了共射共基电路，能减小晶体管结电容对高频端的影响，提高了双极型晶体管的线性度，降低了失真、展宽了频响。

4．每声道四对三肯大功率管并联输出（由于成本原因，只用四对，p-1000机用11对东芝管），而且每管均工作在较大电流的线性区，有效地消除了交越失真和开关失真，并能降低输出内阻，增加对扬声器的控制力。

5．整机用两个320VA的环形变压器供电，初次级分别用φ0.9mm和φ2.6mm漆包线绕制，导线电阻很小，电源的调整率很好。

二、电路原理简介本功放原理如下图所示（只画一声道，电源和保护电路略）。

整机为对称互补推挽放大，这样能降低失真。

输入缓冲级主要由V1～V6组成，其中V5、V6分别是正负半周缓冲器的恒流源，决定该级电流，又作为该级的负载。

V7、V8是第一级电压放大，发射极串接的220Q电阻使静态电流合适(2mA)，同时降低该级增益（增益仅13dB，实践证明如果这一级增益提高到27dB，则会出现自激）。

V9～V14是主电压放大级，设计成共基共射电路，电流取得较大，达7mA，以便能充分驱动末级达林顿管稳定工作在甲类状态。

R15、RP、V15、D7、D8组成推动管和输出管的恒压偏置电路，其中D7、D8为补偿二极管。

RF和RG是反馈电阻，它们的比值决定整机的闭环增益，约30dBo输出端的L、R36、R37、C为阻抗补偿网络，使功放负载更接近纯阻，不易产生自激。

电子管16W甲类胆石混合功率放大器电路图
记住，从纽约音频实验室的MOSCODE放大器？这些混合放大器使用两个阶段的管放大和缓冲，以提供前端推，拉，AB类输出级MOSFET，它提供无电压增益，但大量的电流增益。

未尝不可，其实。

那么，与合气道放大器的混合放大器的输入和缓冲阶段很好的照顾。

使用作为输入管中12AX7（或5751或6072）和6N1P（或6FQ7或12BH7）作为在合气道放大器输出管会同时提供电压增益和驱动电流即可驱动的MOSFET一双满功率在一个安静，干净时尚。

下面，用八进制而不是九针管，是一种可能的电路：
该6SL7提供了约35电压增益，而6SN7提供了约800欧姆的输出阻抗较低，容易够低，足以确保广泛的带宽。

输出级拥有中高级功率MOSFET BUZ901和BUZ906，它们是表现出接近线性传递函数和对栅源电压低侧MOSFET的。

是的，有一个大的输出耦合电容，但我倾向于认为这种安排是有可能优于一般的双极性电源，直接耦合方法，如果没有其他原因比这更安全和输出耦合电容是如此明显的信号路径，很少有人会看不到信号链中的重要性。

为什么只有16瓦，当功率MOSFET可以提供另一种放大器的简单100瓦以上？A级为好。

它提供了最低的失真和最平坦的输出阻抗。

然而，像最值得拥有的东西，它并不便宜。

这16瓦的放大器运行高1.1A待机电流，这在每个输出消散在闲置22瓦（远低于直流安全运行极限）设备的结果。

如果16瓦特似乎可笑低到你，那么你可以转换放大器，AB类和双电源电压为80伏，这将产生一个简单的60瓦的输出。

这种改变需要改变输出级的电压基准，小心的调整将是必不可少的。

变压器铁芯：EI38/14硅钢片，气隙2×0.2mm
绕组：n1=230+95 匝 0.4mm 铜漆包线
n2=325+9匝ห้องสมุดไป่ตู้0.1mm 铜漆包线
绕组n1与n2双线并绕。
图(b)示出其特性曲线。
图a电路两级直接耦合放大第一级从第二级发射极抽取基极电流从而形成很强的直流负反馈稳定工作点
1.5W小功率甲类放大器电路
图(a)电路两级直接耦合放大，第一级从第二级发射极抽取基极电流，从而形成很强的直流负反馈，稳定工作点。扬声器通过自耦变压器与未级匹配，这样，采用小铁芯也能有良好的频率特性。变压器的附加绕组W2提供隔直流负反馈信号。
