动手制作HiFi靓声甲类功放

制作晶体管靓声甲类功放电路图制作晶体管靓声甲类功放电路许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图1所示。

该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。

2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。

一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图2所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。

2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。

简洁至上靓声功放——打造A30小型发烧级甲类功放一直想打造一款简单的发烧功放，经过一番努力，这一心愿终于实现——一款A30的功放诞生了。

之所以叫 A30，是因为其设计的最大功率为30W，可以工作于纯甲类状态下，就是30W纯甲类功放的意思。

A30 是专门为高标准音乐重放而设计的高品质小功率功放，注重的是音响重放效果。

甲类功放没有交越失真，对电路的稳定性要求很高，本人对听音要求较高，要求声音平衡性要好，表现比较全面，因此，电路设计和元件选取就显得非常关键。

先考虑电路的形式，一般用对称的电路设计可以做得比较简单，性能也比较高。

对比各种电路，输入级采用场效应管做互补放大，只要两个管子，不用另加恒流源偏置电路。

电压放大级用简单的共射放大电路，输出级关键是功率管的选择，考虑到用双极型三极管要推动级，增加了元件，决定用场效应管做输出元件，这样省掉一级推动，电路就更简单一点，而且场效应管声音细腻甜美，也很讨人喜欢。

选取元件同样也很重要，先是输入级的场效应管，选用跨导大的场效应对管K366/J107，这样可以得到更好的线性和增益，还可以减轻电压放大级的负担。

这对管和大名鼎鼎的K170/J74同是东芝的产品，各项性能相差不多，而且跨导还比K170/J74大一点，只是功率稍小了一点，但是用在输入级，200mW的功率已足够了，价钱却便宜不少。

这两对管的主要参数对比见表1。

输出级的元件选取是难中之难，之所以这样是因为一般场效应管都有低频欠缺的特点，特别是听大动态的音乐时就脚软或低频下潜不够等。

对比双极三极管和场效应管，可以看到，场效应管的跨导明显小很多，电流越小，跨导越小，这就造成了场效应管低频不足的缺点。

一般音响用的场效应管都存在这个问题，最后只能放弃用一般音响用的场效应管，选用日立的超大电流场效应管K2586/J555，这对管的电流达到60A，跨导也比一般的场效应管大很多，表2所示的是这对管的主要参数。

这对管耐压只有60V，不过用来做功率不大的机器是足够了。

许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3885、LM4766、TDA7294等，用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图１所示。

该电路具有如下特点：１．采用板块积木式组合，可根据自身经济状况适当增减。

２．电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

３．采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图２所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±３５Ｖ～±６０Ｖ都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出５Ｖ～１０Ｖ。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

１．2SK2013／2SJ313推动３对2SK1529／J200，原理图如图３所示。

２．2SK2013／2SJ313推动３对2SC5200／2SA1943，原理图略，可参考图３，装配时只需把K1529／J200换为C5200／A1943即可。

３．2SC5171／2SA1930推动６只2SK851，原理图如图４所示，超大电流MOS场效应管2SK851具有开关速度快、导通电阻小、失真率低等特点。

用分立元件制作甲类功放一、甲类功放概述甲类功放（A类功放）输出级两个（或两组）晶体管一直处于导通状态，也就是说无论有无输入信号，它们都保持有导通电流。

无输入信号时，上下半区功率功率管通过的电流相等（也就是静态电流）；有输入信号时，上下半区功率功率管通过的电流不等，具体状况如表1。

表1 甲类功放晶体管工作电流1．概述本电路是参照美国名器MONARCHY（帝皇之声）SM-70之电路原理，稍作改动完成的一台线路简洁、易安装、易调试、易校声，工作稳定的甲类音频功率放大器。

由于左右声道电路完全相同，所以这里只给出右声道的电路，如图1所示。

主功率电源±VCC直接提供给大功率场效应管，±VCC经穿芯磁阻（抑制高频干绕）送到可调三端稳压器LM317/337，变换成±22V对称电压供给前置电压放大器；前置电压放大器是基本的同相比例放大器；信号输入用小容量MKS电容与到大容量MKP电容并联，用于弥补大容量MKP电容对高频耦合的不足。

电路结构并不复杂，但元器件的、规格型号却是用心之选，体现了甲类功放造价昂贵的特点。

比如，变压器二次侧为两组独立的AC24V，输出功率可达200W；整流桥堆BR252输出电流可达25A；效应管采用2SK413/2SJ118（若用2SK1058/2SJ162或许更好）；R20～R23采用5W无感电阻；集成运放选用美国BB（Burr-Brown）公司专为音频而设计的OPA2604，它音色醇厚、圆润，中性偏暖、胆味甚浓，声底较醇厚且略具刚性，特别适合音乐的表现，被誉为最有电子管音色的运算放大器。

此外，信号耦合、滤波电容多采用MKP、MKT和MKS型号，算是音响用电容的中高档水平了。

2．电路调试调试要点：元件准确无误按图焊好，先将VR2旋至最大值。

（1）接上两组交流电AC24V，旋动VR1，使IC1的④、⑧脚有±22V的直流电压，插入集成运放；（2）将万用表置于DC200mV挡，表笔夹在输出端（OUT）与地之间，旋动VR3，调至万用表读数约为几毫伏（理想值为零）；（3）将数字万用表置于DC200mV挡，两只表笔夹在0.25Ω电阻（R20、R21、R22和R23）两端，旋转VR2，调节T1集电极和发射极之间的电压差，当万用表读数为75mV时，每只功率管的静态电流为300mA（=75mV/0.25Ω）。

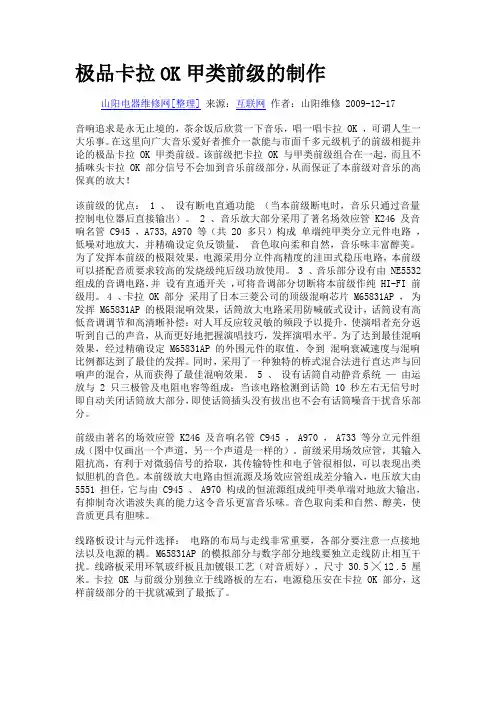

极品卡拉OK甲类前级的制作山阳电器维修网[整理]来源：互联网作者：山阳维修 2009-12-17音响追求是永无止境的，茶余饭后欣赏一下音乐，唱一唱卡拉 OK ，可谓人生一大乐事。

在这里向广大音乐爱好者推介一款能与市面千多元级机子的前级相提并论的极品卡拉 OK 甲类前级。

该前级把卡拉 OK 与甲类前级组合在一起，而且不插咪头卡拉 OK 部分信号不会加到音乐前级部分，从而保证了本前级对音乐的高保真的放大！该前级的优点： 1 、设有断电直通功能（当本前级断电时，音乐只通过音量控制电位器后直接输出）。

2 、音乐放大部分采用了著名场效应管 K246 及音响名管 C945 ，A733, A970 等（共 20 多只）构成单端纯甲类分立元件电路，低噪对地放大，并精确设定负反馈量，音色取向柔和自然，音乐味丰富醇美。

为了发挥本前级的极限效果，电源采用分立件高精度的洼田式稳压电路，本前级可以搭配音质要求较高的发烧级纯后级功放使用。

3 、音乐部分设有由 NE5532 组成的音调电路，并设有直通开关，可将音调部分切断将本前级作纯 HI-FI 前级用。

4 、卡拉 OK 部分采用了日本三菱公司的顶级混响芯片 M65831AP ，为发挥 M65831AP 的极限混响效果，话筒放大电路采用防喊破式设计，话筒设有高低音调调节和高清晰补偿：对人耳反应较灵敏的频段予以提升，使演唱者充分返听到自己的声音，从而更好地把握演唱技巧，发挥演唱水平。

为了达到最佳混响效果，经过精确设定 M65831AP 的外围元件的取值，令到混响衰减速度与混响比例都达到了最佳的发挥。

同时，采用了一种独特的桥式混合法进行直达声与回响声的混合，从而获得了最佳混响效果。

5 、设有话筒自动静音系统—由运放与 2 只三极管及电阻电容等组成：当该电路检测到话筒 10 秒左右无信号时即自动关闭话筒放大部分，即使话筒插头没有拔出也不会有话筒噪音干扰音乐部分。

前级由著名的场效应管 K246 及音响名管 C945 ， A970 ， A733 等分立元件组成（图中仅画出一个声道，另一个声道是一样的）。

精简甲类功放声的提取----FAy 1附电路图和实物图:上图为原理图上图为面包板自搭实物图上图为所拖动的2个1W喇叭2, 之所以做这个精简甲类功放，是因为我来考察一下自己对三极管基础知识的了解和随机应用。

同时把此电路奉献给大家，希望通过我的仔细讲解，能给电子初学者有一些帮助。

纵观原理图，可看出此电路非常简单，算上喇叭共有11个元件组成，我想精简就是此电路的特点吧! 说到精简，音效也不可忽略。

不要一致追求精简而放弃音质效果。

经过我的实物测试此电路在单声道上的音质还算不错的。

仔细看原理图，此电路可分三部份。

第一部份是拾音电路，它是把声音信号转变成电信号。

它是由MIC，R1,R2,C1组成。

第二部份是甲类前级放大，它是整个电路的核心，它的主要作用是把拾音电路采集的信号进行电压放大。

它是由R3,R4,Q1(8050)组成。

第三部份是后级功率放大，它的主要作用是把前级送过来的电压信号进行电流放大。

它是由R5,R6,Q2(J13009),SPK组成。

前级放大电压，后级放大电流，所以电压乘电流才是功率，才会把两个一瓦的喇叭给拖动起来。

再看原理图，如何正确的分配电阻阻值，调节三极管的工作点，使电路很好的拾音放大，拖动喇叭呢？这将是我所讲的重点。

（以下皆为VCC=10v时算出的参数）首先第一部份拾音电路，MIC串联电阻R1，要想让电路工作在最佳状态，首先要测得MIC非地端要接近5v。

经过我的替换最终选择5.1K(5.8V时)最为合适。

再者R2串联C1，R2可在前级电路中算得，先放下，考虑C1。

C1工作在音频即低频信号下，为了让C1更好的滤掉直流信号并且使交流信号无损耗的传到下一级，所以其值可很大，这样才会使交流信号经过C1时不产生容抗。

经过此公式Xc=1/2*3.14fC的计算我选择了10UF。

然后就是第二部份了甲类前级放大，运用三极管做放大最重要的是设置静态工作点也就是Q点。

Q点要设置合理，过大高会出现饱和失真过小会出现截止失真。

简洁20W单端纯甲类功放的制作电路图这款20W单端纯甲类功放电路图，电路十分简单，所用元件很少。

符合“简洁至上”的原则,用料普通，易于仿制。

看到好多的发烧友对单端纯甲类功放感兴趣，不敢独享，与广大的音响发烧友交流。

原理图如下所示：电路原理和设计思路，整机电路可以分为四部分：输入级:核心电路是由两只BC559组成的差分放大电路，22K对地电阻为三极管的偏置电阻，它的大小同时决定了整个功放的输入电阻。

8.2K电阻是差分对管的公共发射极电阻，决定了差分电路的共模抑制比和本级的静态工作电流。

经过输入级放大的电流在流经1K可调电阻时产生的电压信号，直接输送到下一级。

1UF电容是整机的输入电容，其容量的大小和制造材料对音质的影响很大。

根据理论计算，1UF的电容与输入电阻22K组成了一个高通滤波电路，它的低端转折频率可以用下式计算：f=1000/(2*3.14*22*1)=7.2HZ。

（在过去将放大器的低端频响定位在20HZ时，还是可接受以的。

现在数码音源大行其道的今天，看来还是高了一些，低端转折频率定在1HZ以下还是可以接受的。

）由于该电容的重要性，一定要选择品质优良的进口音频专用耦合电容，在国产的电容中，新德克的品牌还是值得信任的，经过笔者和朋友的试用，效果令人满意，只是体积稍大了些，在设计电路板时要考虑是否能安装得下。

8.2K电阻决定了输入级的晶体管静态工作电流，可以由下式进行估算(两管值）：VCC/8.2K=20/8.2=2.4MA。

由于输入级的晶体管静态工作电流对音质有较大的影响，可以调整该电阻的大小来满足自己的要求。

（晶体管静态工作电流小，信噪比高，但是音质发干，低音单薄。

如果电流大一些，音质温暖，低音厚实，但是晶体管特有的高频噪声和反映在音频内的电流声也会增加，使信噪比下降。

本机取2.4MA还是比较合适的。

电压放大级：为了简化电路，本机使用一只三极管BD139，采用共射放大电路，还采用了自举电路。

功放制作一、简介功放（Power Amplifier）是一种电子设备，用于将低功率音频信号放大为高功率信号，以驱动扬声器等设备，使其能够发出高质量音频。

本文将介绍功放的制作过程，包括所需材料、步骤和注意事项。

二、所需材料1.功放芯片 - 选择合适的功放芯片，比如TDA2030、LM1875等。

2.散热器 - 用于散热，确保功放芯片工作稳定。

3.电容 - 选取适当容量的电容，以提供稳定的电源。

4.电阻 - 用于限制电流和调整音频信号。

5.电感 - 阻抗匹配和滤波。

6.连接线 - 用于连接各个元件。

7.PCB板 - 进行焊接和组合。

8.电源 - 提供稳定的电源电压。

三、制作步骤1.准备工作：收集所需材料，确保所有元件齐全，工具也准备好。

同时，阅读功放芯片的相关规格说明书，熟悉芯片引脚和功能。

2.连接元件：将功放芯片插入PCB板，并根据规格说明将电容、电阻、电感等元件连接到正确的引脚上。

确保连接正确无误。

3.焊接：使用焊接工具将元件焊接到PCB板上。

注意控制焊接温度和时间，以免损坏元件。

4.安装散热器：在功放芯片上安装散热器，确保散热器与功放芯片紧密接触，可以通过散热胶或散热硅脂固定。

5.连接电源：将电源连接到PCB板上的适当引脚上。

确保电源电压稳定并符合功放芯片的要求。

6.测试：将功放连接到音频源和扬声器，打开电源，通过音频源发送信号，确保功放正常工作并输出预期音响效果。

四、注意事项1.仔细阅读功放芯片的规格说明书，并按照要求进行连接和安装。

2.注意安全：在进行焊接和连接电源时，确保安全操作，避免电击和短路。

3.散热：功放芯片工作时会产生热量，确保散热器的大小和设计能够有效散热，避免过热损坏芯片。

4.电源电压：严格按照功放芯片的要求提供稳定的电源电压，过高或过低的电压会影响功放的工作效果和寿命。

5.过载保护：一些功放芯片具有过载保护功能，当输入信号过大时自动断开输出，以保护扬声器和功放芯片。

五、总结本文介绍了功放的制作过程，包括所需材料、步骤和注意事项。

适合发烧友⾃制的的甲类OTL功放
这是⼀款适合初烧友制作的甲类OTL功放,⽤此机
与公认失真最⼩的威廉逊放⼤器、普通胆机和甲⼄
类⽯机进⾏听⾳对⽐，结果是胆机胜于⽯机，此机⼜
胜于胆机，与威廉逊放⼤器难分⾼下。

因没有原机管，T1⽤的是2SA1015，T2是
2SC495，T3、T4先⽤的是2SD1913中功率管。

开机
后声⾳确实甜美流畅，韵味别具⼀格，但管⼦功率⼩
发热较⾼，换上国产管3DD102C后⾳质有些平涩。

2
个多⼩时后可能是煲机作⽤，听起来也⽐较顺畅。

再
换上2N5885感觉⼈声有所收敛，但动态⼒度加⼤。

Tl
换上不明国籍的5610后⾳质上⼜有所提⾼。

听感上⽐
美产集成功放1876还要略胜⼀筹。

如能淘到原机管⾳
质可能会更好⼀些。

这样简单的线路能发出如此好
声，可能与⼯作在甲类状态和末级使同类型管有关。

此机原件少，管⼦容易配对，制作简单。

敷铜板⽤⼑
刻出线路，元件不必钻孔直接焊在铜箔⾯，甚⾄还可
以搭棚焊接组装。

在EC27V时，输出功率不⼩于
10W。

因⼯作在甲类状态，末级功率管的散热⽚应尽
量⼤些。

854227
组装完毕检查⽆误后接通电源，⼿指触摸功放管C极，如仅微热可进⾏调试，先调R1使输出点电压为EC的⼀半，⽿调R6使末级静态电流为600mA左右。

因相互牵制影响需多调⼏次。

在试听和调试过程中需随时注意功放管和散热⽚温度，过热烫⼿时可增加散热⽚体积或减少末级电流，该电流在400mA⾄600mA变化时对⾳质没影响，电路见附图。

胆色迷人，石破天惊！胆前石后HiFi 功放DIY自从开始玩电子管音响，真的很难不被她的声音迷住，她带来的多样风貌，真不是晶体管机可以比拟的，晶体管机要搞出溫暖圆润的胆味可就沒这么容易。

用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。

针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。

我们知道胆柔石刚是不争的事实，因此笔者设计了这款取胆石两者之长，来了个胆石联姻，取长补短，妙韵天成，其音色极为纯净，圆润优美。

电子管长于电压放大，而晶体管适合于电流放大，因此笔者采用了胆前石后这种结构，其音色极为优美、自然，笔者现将该功放介绍给大家分享。

配置如下：音源→音量控制电位器→电子管前级→晶体管后级功放→左右音箱电路的组成和特点电子管前级放大器的原理图见 SP-27电子管前级制作文章：采用胆味浓的电子管6N3（5670）作两级放大，放大倍数为10倍，立体声设计，电源与放大级设计在同一块线路板上，为了减少交流噪音干扰，灯丝电压采用直流供电，同时为了保护6N3（5670））的寿命，灯丝供电电路采用了软启动电路：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。

日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

其中高压电源也设计为软启动电路：这样便可以避开开机时的高电压的冲击，这样一来电子管的阴极就没那么容易中毒。
