动手制作 再造hood jlh 1969M小甲类功放 教程方法 制作图纸 科技小制作新满多

傻瓜功放音响_高保真功放通常用晶体管组装，但对于业余电子爱好者来说，装晶体管功放还是有些麻烦，比如晶体管的配对，电路的调试等。

“傻瓜175”是一种大功率的功放模块，它几乎不需要外围元件就可以工作，利用它来装土炮音响，实在是很方便。

傻瓜电路内部的末级采用了高品质的场效应管，比普通晶体管装的功放具有更好的频响特性。

它们的主要型号有傻瓜155(单声道55W)，傻瓜175(单声道75W)，傻瓜275(双声道各75W)，傻瓜1100(单声道100W)等，还有最新的傻瓜185等。

? 对于大功率功放电路，选择散热器和电源是十分重要的。

散热器太小，会使模块温度过高而导致音质下降，甚至损坏模块。

散热片当然是越大越好，一般用铝合金材料，若有专用的音响散热器则更好。

傻瓜模块本身的散热片已与内部电路隔离，安装时无需另加绝缘，但必须保证散热片与外加散热器大面积接触，并在散热片上涂一层硅脂，以利导热。

电源供电部分，也是制作功放的成败要点。

一是变压器的功率要大，二是滤波电解电容要尽可能的大些。

对于傻瓜175功放电路，电源电压在正负28-33v之间(直流电压)，所以变压器次级输出电压选择2x21V 较为合适，用两个175装立体声功放时，变压器功率最起码在100W以上。

滤波电容选1万微法以上的大水塘，耐压50V的即可。

音源取自CD的音频输出银元，或取自WLAKMAN，但音源一定要好，否则放大后更难听。

音箱的喇叭标称功率要大于50W，否则喇叭容易烧掉，可以用飞乐或银笛的喇叭，配这样的功放性能价格比正好。

该功放只要供电正常，接线无误，不用调试即可正常工作，但是要注意：1 输入线应采用屏蔽线。

2 不要忘记电源正极和地线之间，电源负极和地线之间，各接上一个0.1微法的瓷片电容。

3 市面上冒牌的傻瓜电路很多，其实最正宗的是广东中山市达华电子厂的傻瓜模块，其它的都是仿制品，并不好。

许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3885、LM4766、TDA7294等，用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。

这里推荐几款容易制作的靓声甲类功放电路以供参考。

其组成框图如图１所示。

该电路具有如下特点：１．采用板块积木式组合，可根据自身经济状况适当增减。

２．电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。

３．采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。

限于篇幅，这里简介电压放大部分与电流放大部分。

以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略一、电压放大部分使用厂家提供的成品板。

该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。

原理简图如图２所示。

使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±３５Ｖ～±６０Ｖ都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出５Ｖ～１０Ｖ。

完善，音质也更理想。

二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。

１．2SK2013／2SJ313推动３对2SK1529／J200，原理图如图３所示。

２．2SK2013／2SJ313推动３对2SC5200／2SA1943，原理图略，可参考图３，装配时只需把K1529／J200换为C5200／A1943即可。

３．2SC5171／2SA1930推动６只2SK851，原理图如图４所示，超大电流MOS场效应管2SK851具有开关速度快、导通电阻小、失真率低等特点。

用分立元件制作甲类功放一、甲类功放概述甲类功放（A类功放）输出级两个（或两组）晶体管一直处于导通状态，也就是说无论有无输入信号，它们都保持有导通电流。

无输入信号时，上下半区功率功率管通过的电流相等（也就是静态电流）；有输入信号时，上下半区功率功率管通过的电流不等，具体状况如表1。

表1 甲类功放晶体管工作电流1．概述本电路是参照美国名器MONARCHY（帝皇之声）SM-70之电路原理，稍作改动完成的一台线路简洁、易安装、易调试、易校声，工作稳定的甲类音频功率放大器。

由于左右声道电路完全相同，所以这里只给出右声道的电路，如图1所示。

主功率电源±VCC直接提供给大功率场效应管，±VCC经穿芯磁阻（抑制高频干绕）送到可调三端稳压器LM317/337，变换成±22V对称电压供给前置电压放大器；前置电压放大器是基本的同相比例放大器；信号输入用小容量MKS电容与到大容量MKP电容并联，用于弥补大容量MKP电容对高频耦合的不足。

电路结构并不复杂，但元器件的、规格型号却是用心之选，体现了甲类功放造价昂贵的特点。

比如，变压器二次侧为两组独立的AC24V，输出功率可达200W；整流桥堆BR252输出电流可达25A；效应管采用2SK413/2SJ118（若用2SK1058/2SJ162或许更好）；R20～R23采用5W无感电阻；集成运放选用美国BB（Burr-Brown）公司专为音频而设计的OPA2604，它音色醇厚、圆润，中性偏暖、胆味甚浓，声底较醇厚且略具刚性，特别适合音乐的表现，被誉为最有电子管音色的运算放大器。

此外，信号耦合、滤波电容多采用MKP、MKT和MKS型号，算是音响用电容的中高档水平了。

2．电路调试调试要点：元件准确无误按图焊好，先将VR2旋至最大值。

（1）接上两组交流电AC24V，旋动VR1，使IC1的④、⑧脚有±22V的直流电压，插入集成运放；（2）将万用表置于DC200mV挡，表笔夹在输出端（OUT）与地之间，旋动VR3，调至万用表读数约为几毫伏（理想值为零）；（3）将数字万用表置于DC200mV挡，两只表笔夹在0.25Ω电阻（R20、R21、R22和R23）两端，旋转VR2，调节T1集电极和发射极之间的电压差，当万用表读数为75mV时，每只功率管的静态电流为300mA（=75mV/0.25Ω）。

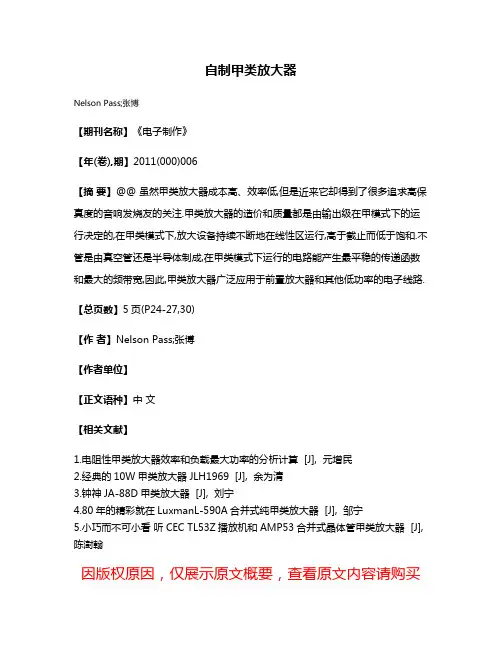

自制甲类放大器
Nelson Pass;张博
【期刊名称】《电子制作》
【年(卷),期】2011(000)006
【摘要】@@ 虽然甲类放大器成本高、效率低,但是近来它却得到了很多追求高保真度的音响发烧友的关注.甲类放大器的造价和质量都是由输出级在甲模式下的运行决定的,在甲类模式下,放大设备持续不断地在线性区运行,高于截止而低于饱和.不管是由真空管还是半导体制成,在甲类模式下运行的电路能产生最平稳的传递函数和最大的频带宽,因此,甲类放大器广泛应用于前置放大器和其他低功率的电子线路.【总页数】5页(P24-27,30)
【作者】Nelson Pass;张博
【作者单位】
【正文语种】中文
【相关文献】
1.电阻性甲类放大器效率和负载最大功率的分析计算 [J], 元增民
2.经典的10W甲类放大器JLH1969 [J], 余为清
3.钟神JA-88D甲类放大器 [J], 刘宁
4.80年的精彩就在LuxmanL-590A合并式纯甲类放大器 [J], 邹宁
5.小巧而不可小看听CEC TL53Z播放机和AMP53合并式晶体管甲类放大器 [J], 陈澍翰
因版权原因，仅展示原文概要，查看原文内容请购买。

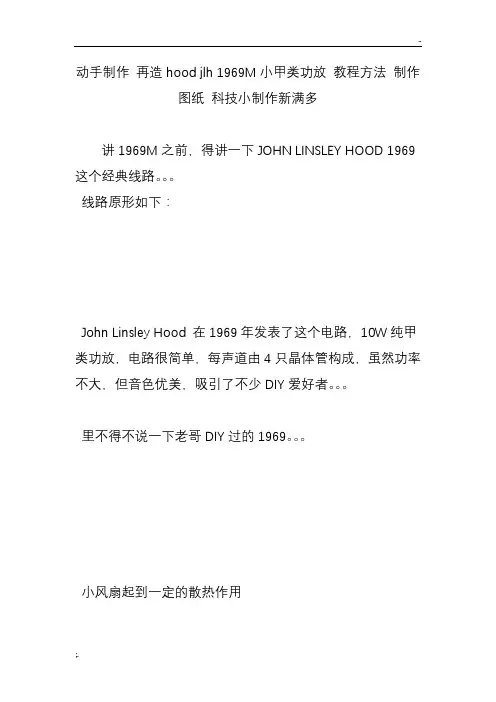

动手制作再造hood jlh 1969M小甲类功放教程方法制作图纸科技小制作新满多讲1969M之前，得讲一下JOHN LINSLEY HOOD 1969这个经典线路。

线路原形如下：John Linsley Hood 在1969年发表了这个电路，10W纯甲类功放，电路很简单，每声道由4只晶体管构成，虽然功率不大，但音色优美，吸引了不少DIY爱好者。

里不得不说一下老哥DIY过的1969。

小风扇起到一定的散热作用A10的格局搭焊在电路板上的零件功放的输出电容，有7个并联在一起一个不太大的变压器军工钽电容输入插口喇叭接线柱John Linsley Hood 的1969 电路简洁，易于制作，音色也不错，因此衍生了许多个版本的1969。

1969M就是其中的一个。

某高人根据1969设计的1969M（1969MOS）电路如下，因为末级改为场效应管，因此简称1969M，此版本可以工作在AB类，意味着不用那么大的工作电流，功率也比1969大。

而原形的1969只能工作在纯甲类，效率低，只有10W 的输出，电流大，更需要体积不小的散热片。

为了做好1969M，于是把线路做了一次仿真，按照现有的条件，如电压，使用的管子进行测试，调整参数，使谐波失真达到最小。

仿真软件是大名鼎鼎的Multisim！！！这是DIY烧友电脑上必装软件，如果你没有，那就OUT了啊。

Multim 10 启动画面Multim 10 工作界面。

看上去好像很专业。

不过玩几下基本上就能掌握。

新完成的1969M电源滤波用两只25V15000U的电容串联，没办法，单只的耐压不够啊。

内部图实际应用的电路图。

说明一下图中红色圈起来的部分Cin，这个电容消除输入端可能出现的超高频。

R1，偏置部分采用原1969的结构，这个电阻太大了中点电压不是电源的一半，小了开机冲击声大，本人用10K，开机有“嘣”的一声，不过能接受。

R2，这个电阻取值大小会影响工作点，也会影响声音，小了声音单薄，太大了失真大，我这里取5K，感觉低频比较饱满，听上去挺舒服的。

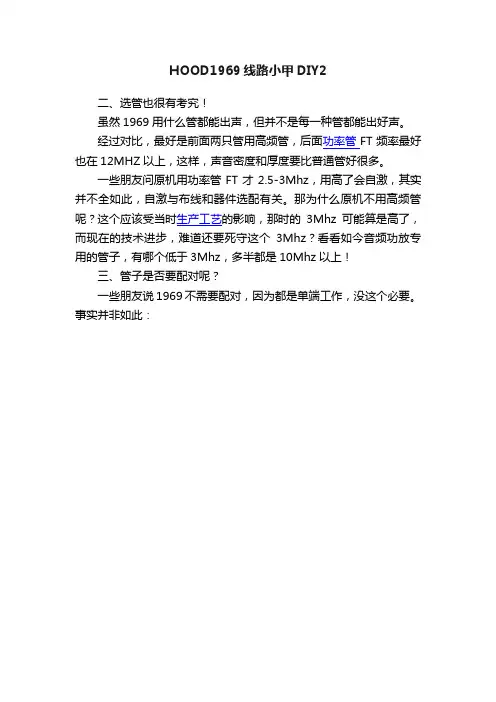

HOOD1969线路小甲DIY2
二、选管也很有考究！
虽然1969用什么管都能出声，但并不是每一种管都能出好声。

经过对比，最好是前面两只管用高频管，后面功率管FT频率最好也在12MHZ以上，这样，声音密度和厚度要比普通管好很多。

一些朋友问原机用功率管FT才2.5-3Mhz，用高了会自激，其实并不全如此，自激与布线和器件选配有关。

那为什么原机不用高频管呢？这个应该受当时生产工艺的影响，那时的3Mhz可能算是高了，而现在的技术进步，难道还要死守这个3Mhz？看看如今音频功放专用的管子，有哪个低于3Mhz，多半都是10Mhz以上！
三、管子是否要配对呢？
一些朋友说1969不需要配对，因为都是单端工作，没这个必要。

事实并非如此：
我们看到后级两管β值不同时失真明显要提高，这还是静态数据，如果是动态这种情况会更糟糕。

晶体管是离散性很大的器件，没做配对前我很难相信同一型号的管子差别竞会有这么大。

看看下面四个3055管子的β值和Vbe-Ic：。

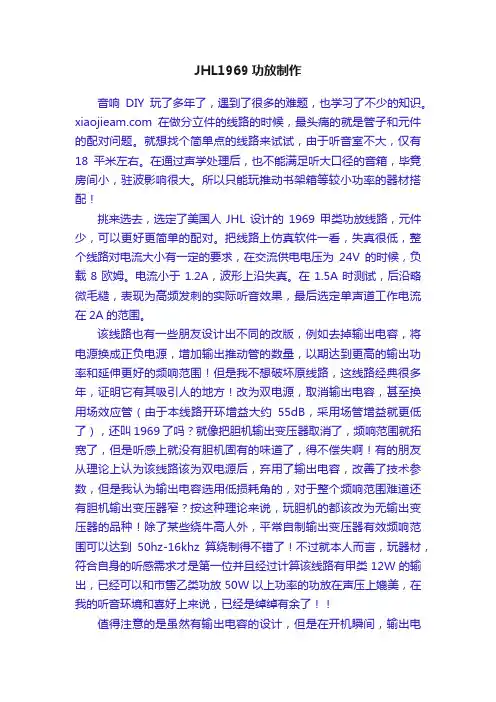

JHL1969功放制作音响DIY玩了多年了，遇到了很多的难题，也学习了不少的知识。

在做分立件的线路的时候，最头痛的就是管子和元件的配对问题。

就想找个简单点的线路来试试，由于听音室不大，仅有18平米左右。

在通过声学处理后，也不能满足听大口径的音箱，毕竟房间小，驻波影响很大。

所以只能玩推动书架箱等较小功率的器材搭配！挑来选去，选定了美国人JHL设计的1969甲类功放线路，元件少，可以更好更简单的配对。

把线路上仿真软件一看，失真很低，整个线路对电流大小有一定的要求，在交流供电电压为24V的时候，负载8欧姆。

电流小于1.2A，波形上沿失真。

在1.5A时测试，后沿略微毛糙，表现为高频发刺的实际听音效果，最后选定单声道工作电流在2A的范围。

该线路也有一些朋友设计出不同的改版，例如去掉输出电容，将电源换成正负电源，增加输出推动管的数量，以期达到更高的输出功率和延伸更好的频响范围！但是我不想破坏原线路，这线路经典很多年，证明它有其吸引人的地方！改为双电源，取消输出电容，甚至换用场效应管（由于本线路开环增益大约55dB，采用场管增益就更低了），还叫1969了吗？就像把胆机输出变压器取消了，频响范围就拓宽了，但是听感上就没有胆机固有的味道了，得不偿失啊！有的朋友从理论上认为该线路该为双电源后，弃用了输出电容，改善了技术参数，但是我认为输出电容选用低损耗角的，对于整个频响范围难道还有胆机输出变压器窄？按这种理论来说，玩胆机的都该改为无输出变压器的品种！除了某些绕牛高人外，平常自制输出变压器有效频响范围可以达到50hz-16khz算绕制得不错了！不过就本人而言，玩器材，符合自身的听感需求才是第一位并且经过计算该线路有甲类12W的输出，已经可以和市售乙类功放50W以上功率的功放在声压上媲美，在我的听音环境和喜好上来说，已经是绰绰有余了！！值得注意的是虽然有输出电容的设计，但是在开机瞬间，输出电容有充电的过程，这时同样有直流输出，并且关机后，余音久久不得消失，无法忍受这样的问题，决定增加扬声器保护线路！由于输入级和电压放大级都是单端放大，因此该电路不存在交越失真。

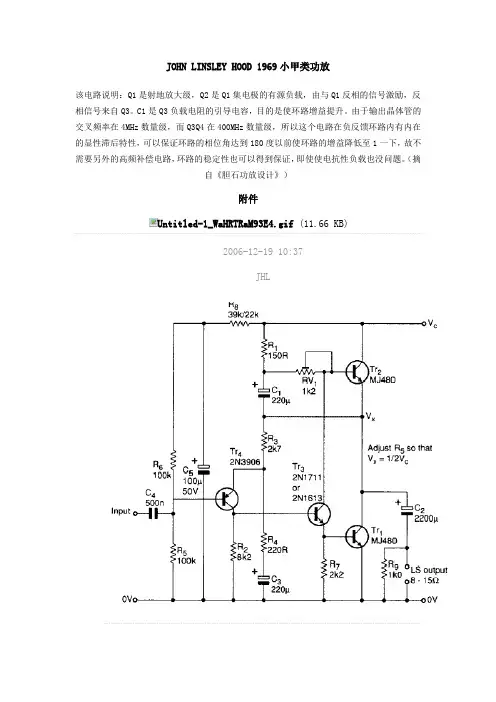

JOHN LINSLEY HOOD 1969小甲类功放
该电路说明：Q1是射地放大级，Q2是Q1集电极的有源负载，由与Q1反相的信号激励，反相信号来自Q3。

C1是Q3负载电阻的引导电容，目的是使环路增益提升。

由于输出晶体管的交叉频率在4MHz数量级，而Q3Q4在400MHz数量级，所以这个电路在负反馈环路内有内在的显性滞后特性，可以保证环路的相位角达到180度以前使环路的增益降低至1一下，故不需要另外的高频补偿电路，环路的稳定性也可以得到保证，即使使电抗性负载也没问题。

（摘
自《胆石功放设计》）
附件
2006-12-19 10:37
JHL
筹划着做一个小甲类功放
2008-12-23 13:14
最近天气变得很冷
多年前曾经做过一个甲类功放虽然并不完美不过当时的成就感远远超过出来的声音电路图后来遗失了
这段时间很空闲又筹划着重做一个小甲
电路就选HOOD1969的原因很简单因为电路跟原因一样简单
据说越是简单的东西越要用心做时间一天拖过一天电路的元件与参数基本确定下来就缺PCB板
等待中.......。

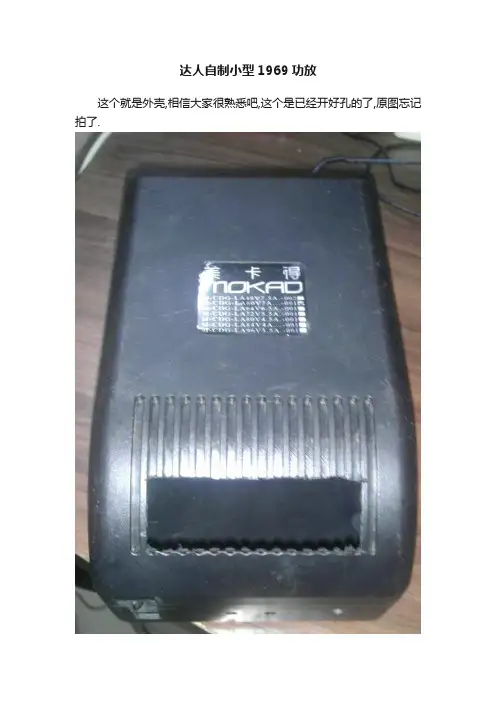

达人自制小型1969功放这个就是外壳,相信大家很熟悉吧,这个是已经开好孔的了,原图忘记拍了.考虑到成本的问题,手里有没有合适的机箱,所以找到了这个烧坏的充电器盒子,下面就是里面主要部件,展示一下.1969的微型功放板,尺寸5*5cm很小,输入12-30V,单个功耗20W,2个对称板,输出5W,刚开始我以为5W很小只能推3寸的喇叭,试了下8寸10寸都没有问题,前提是电源要好.散热板大家都很熟悉的,CPU拆机闲置的.甲类功放热量很大,靠自散热是不行的,后面加了个风扇.下面的是电源,笔记本的电源,刚开始是用12V的电源,出来的声音很差,后面找了个电脑电源,很适合,16V,3.75A,功放电流调到800mA*2,所以这个电源够用.网上淘的USB解码器,带遥控的,可以解码MP3,wav无损音质,但只能解码wav2.0音频,多声道的解码不出来.带AUX,FM功能.5V-12V供电.淘的电位器,散件来的要自己焊.aux输入,就是外接音频孔,3.5的.功放输出,普通的莲花插头,想装个好点的,但是空间有限,只能用这个.这些就是里面的东西的,把它组装起来就行了,哦!还有一个5V电源,采用双电源,没干扰,USB解码跟风扇用5V的,风扇转速低,才没有噪音.看到5V电源了吧,就是手机充电器用的.现在走线很乱,后面又重新走了下线,就没有那么乱,红的电工胶是不是特别显眼,电线就是用网线,那种4线的,芯比较大的,铜的.装这个USB装了我最久,焊点太近,用的是带屏蔽的音频线,很难悍,也没有那么技术一手拿相机一手拿焊机,省略了技术活.散热风扇,很热,散热片估计有70°,出来的风都有50度.后面把线整理了一下,看起来没那么乱了.合盖,一切正常,大功告成.也不是很丑吧,自我感觉还过得去,主要是成本低,100大洋都不到呢,因为音响还没有到,先找了两个很渣的试试.总结一下,接上电源喇叭,电位器调到最大没有一点电流声音,虽然喇叭烂,但是也把我那奋达的2030甩了几条街,声音出来很好,低音很强,中音柔和,很多细节都听着很清楚,特别放无损音乐,人声,听了会上瘾的那种感觉,没有了以前的那种垃圾功放的刺耳声音.还有一个不好usb的AUX,接电脑声音出来不好,有损耗吧.下次找个开关把它改到手动的按键的.下次有时间装个好的1969金封管的听听.。

用TA2024自制的数字功放（全过程多图84P）用TA2024自制的数字功放(全过程多图84P)06年8月份时大学学长在网上看到美国最新的T类数字功放TA2024的声音创下了数字功放最好的成绩，国内网友有很多试制的，而且评论说音质非常不错，就让我帮着做一套听听，自己也想做一套玩玩。

我一共做了两套，第一套是给学长的，做的比较简单，用的O型变压器。

第二套是给女友做的，有了第一套的经验，做工比第一套要好一些。

下面的图是第二套的制作过程。

前后用晚上时间做了一个星期。

我只是业余爱好者，有很多地方可能不够专业，还请高手多提出批评。

01.这是在淘宝上花100米买的TA2024成品板。

据说这一版是设计的比较好的。

02.板的背面，用的基本都是贴片元件。

03.由于T类数字功放是电感耦合输出，两对电感必不可少，但体积过于庞大，因此我将其拆下，重新焊平到背面，用热融胶固定。

这样即节省空间，又使得正面的IC能够安装大面积的散热片。

（实际上TA2024不用散热片也可以工作，但试听时还是觉得有些烫手）04.在平安里花5元买的散热片，挑选尺寸比较合适的。

05.先做一块整流滤波板。

裁了一块10年前买的树脂加玻璃纤维的单面敷铜板，表面都氧化了，没关系，有办法解决。

（现在平安里都很难买到这么好的树脂板，这种板比纯玻璃纤维版要容易切割和钻孔，铜皮也比较厚，适合自制线路板用，但硬度稍差）06.先用马克笔在铜板上按照要排布的元件设计好元件位置和布线。

我习惯用刻阴法，就是刻掉的是线路与线路之间的绝缘带，留下大面积的导线，这样比较省力。

（还没试过腐蚀法，觉得比较麻烦）07.这里漏排了几个过程。

用美工刀沿画好的线刻成双线，将中间的一条用刀尖挑起，撕掉。

用橡皮猛擦，氧化层就都掉了，露出闪闪的金属色。

（板子很小，60×70毫米的，刻起来很累眼睛）08.拿起来瞅瞅。

09.灯光下的背面，琥珀色。

10.这也是在平安里花30元买的，Φ80的小型环牛，交流有效值12V，35W。

用分立元件设计制作功率放大器教程第一步：功率放大器的基本原理在开始设计和制作功率放大器之前，我们首先需要了解功率放大器的基本原理。

功率放大器是一种能够将输入信号的功率放大到较大值的电路，它由信号输入端、电源以及输出负载组成。

功率放大器的主要任务是提供足够的功率给输出负载，以使得输出信号能够以理想的形式呈现。

第二步：选取合适的放大器类型根据不同的应用需求，我们需要选择适合的功率放大器类型。

常见的功率放大器类型包括B类、A类、AB类等。

在选择时，我们需要考虑功率放大器的效率、线性度以及成本等因素。

第三步：确定放大器的规格要求根据具体的应用需求，我们需要确定功率放大器的规格要求。

这包括输出功率、频率响应、失真度以及输入输出阻抗等。

规格要求的确定将有助于我们选择合适的元器件和设计电路。

第四步：选取适合的分立元件根据放大器的规格要求，我们需要选取适合的分立元件来实现电路设计。

这些分立元件包括晶体三极管、功率二极管、电容、电感等。

在选择元件时，我们需要考虑其参数、价格、可获得性以及性能等因素。

第五步：进行电路设计在选取了适合的分立元件后，我们可以开始进行功率放大器的电路设计。

电路设计的关键是根据电路模型和参数，合理选择元件的阻值、容值以及元件之间的连接方式。

这需要一定的电路基础知识和经验。

第六步：制作电路板在电路设计完成后，我们需要将电路设计转化为实际的电路板。

这一步包括进行电路板布局设计和电路板制造。

电路板布局设计需要合理地安排元件的位置和连接方式，以减少信号干扰和噪声。

电路板制造可以选择自行制作或者委托专业的制造厂家进行。

第七步：组装和调试在电路板制作完成后，我们需要进行电路的组装和调试。

这包括将元件焊接到电路板上，并进行必要的电路连通性测试和性能测试。

通过调试，我们可以检测和修正电路中的问题，以确保功率放大器的正常工作。

第八步：性能评估和优化通过进行性能评估和优化，我们可以进一步改进功率放大器的性能。

音箱制作过程图解音箱最终效果历程开始：落料、粘和自不必细说！请看图！开料工具：电圆锯、手工刨。

箱体使用15MM 高密度板（我们这里都叫这个）。

开料精度只要精确，使用白乳胶粘和对于小箱子没有问题（如果不放心可以自己加自功丝加强）。

粘和完成后画好开孔位置开孔使用木工用的“飞机开孔器”（装在电钻上使用）———电动工具商店有售，大概十几元，购买的时候最好能买到长杆儿的（可以开大孔，不过你的电钻可要够功率呀！）开孔后！上腻子干后用砂纸打光，砂纸我使用240号的（标号越高越细），可以包在一块儿小密度板上打磨（或者使用厚玻璃块）外观的装饰一直是烧友头痛的事，小弟只是积累了一些经验，供各位参考。

我使用的是这种木纹纸（建材一半都能找到）按照箱体尺寸裁好！下面就是重点过程了：用刮板把白乳胶在箱体上刮一层。

（刮板土产都有卖）刮胶后！润湿木纹纸！（有两个作用：1、防止干纸贴的时候发胀，贴出来向老太太脸！呵呵。

2、防止上一步刮的胶干了，湿纸仍然可以牢牢粘在箱体上！）抹布可是浸水的！一面一面的粘，重复上述过程！重点是一定要从一边贴起，另一只手拿一个柔软的干抹布轻轻擦拭（这样可以保证贴的平整，湿润的木纹纸是不会产生气泡的，因为透气！）要连续面一起贴，为了晾干后裁去多余的边！（一只音箱重复三四次以上过程才能完成！就是：粘贴——晾干——裁边——粘贴——晾干——裁边——粘贴——晾干——裁边）贴完了！切记不要将开孔处弄破，便于以后刷漆！贴好了贴皮该上漆了！我用的是这种聚酯漆，质量好的环保一些，这种漆干的较快（几个小时），如果大家用聚氨酯漆，要一夜才能干，而且气味太呛，唯一的好处是便宜．这种漆我买的是140元一组．上第一遍漆：漆调的不要太稠，另外不能回刷子！！！！因为这种木纹纸木纹是印上的！如果来回刷两三下就会掉色、变花了！除了底面外，可以一次刷完。

心血之作JLH1969小甲类功放做一台有一定素质的桌面小功放是由来已久的想法了，上半年一小段短暂的休闲期，我开始着手对功放的规格和功能做了一些规划：1：功率不必太大，桌面使用前提下聆听距离不会超过1米，而在不大的房间内其功率也可以满足要求。

2：音质有一定要求，IC功放制作快捷，但限于俺的水平，还没做出理想的声音来。

制作精良的分立件功放更容易满足要求。

3：在功放的人机和外观上做一些突破，同时也为以后的更高档次的功放制作储备经验。

4：成本在可承受的范围之内。

经过考虑选择了J.L.HOOD 1969年发表的10W甲类功放（以下简称JLH），择其制作简单，稳定的优点。

由于当年发表的电路年代久远管子已经难觅，故用现代常见的音响管子代之。

JLH基本属于单端甲类的工作状态，效率比纯推挽甲类更低，输出功率不大，功耗不小，于是专门定做了30X86X200的散热器。

而机箱是在昊然处定做的全铝结构，外形参考高文。

取其清新素雅的优点。

接下来是主PCB的LAYOUT，左右声道的主放大PCB设计成镜象对称形式贴放在散热器上，这样比较美观，走线也更合理些，但是PCB的设计工作量大了一倍。

PCB为单面，这样摩机拆改更方便些，双面板往往没几个来回的折腾不是过孔掉了就是铜箔剥离。

PCB设计中要注意地线的设置，如果PCB发图后再发现问题岂不是劳命伤财？很多时候要做到完全的一点接地是有困难的，但是可以分析回路的电流走向，做到强弱地线无公共回路，将地线拓扑的影响减小到最小。

JLH的原版电路是一组串联稳压电源有其道理，因为JLH作为单端电路其电源抑制能力很差。

电源的波动反映到喇叭上就是可闻的噪声。

稳压电路其实可以看作放大电路的一部分，即是提高了电源抑制能力，但在这个制作中暂时没有装稳压电源，而是普通的全波整流滤波电路，滤波电容总容量18000UF已经够用。

JLH使用单电源，配带中心抽头的变压器可以使用两个二极管做全波整流，二极管压降为4个二极管的一半。

JHLHOOD1969小甲类功放板
美国人JHL在1969年设计的这款推挽输出晶体管功放HOOD1969,经久不衰,虽然只有区区甲类10W的输出,但是听感音量可以媲美家用的50W功放.高频细腻,延伸很好,中频厚实,低频饱满,用来听人声铉乐是最佳的选择!
推荐电源采用大于300W变压器,输出交流为单20V--26V(板上元件设计为22-24V).调试中点电压为1/2直流电压,调整整机电流为1.5A--2A,下图为示波器在直流26V时,输入1KHZ的音频信号,输入幅度为0.65V,电流1.6A时的波形,很完美~~~~!
调试办法是:先将R1和R7用可调电阻代换,将R1和R7的可调电阻调至最大阻值!调整R1(100K)的阻值,万用表在直流50V档位,红表笔接C4正极,黑表笔接地.可以调整输出中点为1/2V供电电压,接下来调整R7的可调电阻,将万用表在5A位置,红表笔接在直流滤波输出正极,黑表笔接B ,调节R7使读数为1.5A-2A(具体视散热器温度来定,散热器温度高就调小电流,温度低就调大电流,不过最高不应超出2.5A),调整好后,再测试中点电压为1/2V电源电压.然后监测电流大小,等散热器温度上升后控制在50-80C°.
PCB规格：10*10 板厚1。

6mm玻纤板
板面颜色为单面红色阻焊，丝印色为白色。

输出管金封三极管和
塑封三极管两用。

整板仅在上塑封三极管时有1根跳线。

大电流走线均有淌锡线。

此板配全新原装MOT3055功率管。

成品图片欣赏：。

动手制作Hoolion直线圆截面中高音号角喇叭教程方法制作图纸科技小制作新满多前一段时间我翻译了一篇号角文章，原文共三个部分：前两个部分是号角的历史、号角的物理学原理和号角的设计程序，第三部分是两款号角扬声器的设计制作实例。

我只翻出了前两部分，计划将自己制作的一款号角作为文章的续貂，与感兴趣号角的朋友共同研究。

原来设想等坛子上的音频测试套件出来以后，附上测试曲线，以避免耳朵试听的主观性，也算是一篇完整的制作报告。

无奈套件至今没有到手，参赛截止日期临近，现在先把制作部分写出来，测试曲线日后再补。

从文章中可以看出，最理想的号角轮廓应该是：直线中轴、圆截面、指数形。

矩形或正方形横截面、折叠都对声波的传输产生失真，这种失真是与生俱来的。

但是，由于形体的限制，数米长的低音号角制作不易，即使做出来，也难有那么大的地方摆放。

因此直线号角多数用作中高音传输，而另外做一个折叠低音号角与之组合，成为一个号角系统。

由于指数号角的复杂的轮廓曲线、材料及工具的限制，业余条件下，即使制作一款形体较小的中高音直线圆截面号角也实非易事。

那么利用简单的工具和市场上可以买到的廉价材料，能不能制作一款直线圆截面号角，让普通发烧友领略号角的美妙呢？答案是肯定的。

经过我的苦思冥想，终于找到了一个解决方案。

下面就介绍这种设计和制作方法。

由于号角采用指数轮廓曲线，加工这种轮廓通常采用车床等复杂设备，如果你把车床搬到家里，老婆会亲切地在你脸上咬一口，而不是亲一口。

使用简单的工具，如何得到连续平滑的指数曲线轮廓呢？我设计了一种简单有效的方法，即将整个号角横着切成多个片断，分段制作，然后组合，最后用手工的方法将不连续的部分平滑掉，最后得到和车床加工一样效果的平滑的指数轮廓。

整个号角其实就是由多个面积按指数增长的环形薄片叠加在一起，然后将凸出部分修整后的结果（如图1。

）一、制作工具及材料：制作工具主要是木工雕刻机，这是一种兼具切、铣、刨等多种功能的最实用的电动工具，可以完成切割下料、开槽、挖喇叭孔等所有与音箱制作有关的工作，是音箱DIY的利器。
