人防室外出入口楼梯计算

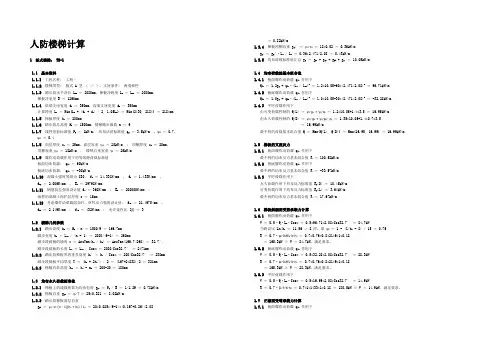

人防楼梯计算

1 板式楼梯： TB-1

1.1 基本资料

1.1.1 工程名称： 工程一

1.1.2 楼梯类型： 板式 A 型 （ ╱ ），支座条件： 两端弹性

1.1.3 踏步段水平净长 Lsn ＝ 2080mm，梯板净跨度 Ln ＝ Lsn ＝ 2080mm，

梯板净宽度 B ＝ 1290mm

1.1.4 低端支座宽度 dl ＝ 350mm，高端支座宽度 dh ＝ 350mm

计算跨度 L0 ＝ Min{Ln + (dl + dh) / 2, 1.05Ln} ＝ Min{2430, 2184} ＝ 2184mm

1.1.5 梯板厚度 h1 ＝ 200mm

1.1.6 踏步段总高度 Hs ＝ 1500mm，楼梯踏步级数 n ＝ 9

1.1.7 线性恒荷标准值 Pk ＝ 1kN/m； 均布活荷标准值 qk ＝ 3.5kN/m，ψc ＝ 0.7，

ψq ＝ 0.4

1.1.8 面层厚度 c1 ＝ 25mm，面层容重 γc2 ＝ 20kN/m； 顶棚厚度 c2 ＝ 20mm，

顶棚容重 γc2 ＝ 18kN/m； 楼梯自重容重 γb ＝ 25kN/m

1.1.9 爆炸动荷载作用下的等效静荷载标准值

板面均布荷载： qe1 ＝ 60kN/m

板底均布荷载： qe2 ＝ -30kN/m

1.1.10 混凝土强度等级为 C30， fc ＝ 14.331N/mm， ft ＝ 1.433N/mm，

ftk ＝ 2.006N/mm， Ec ＝ 29791N/mm

1.1.11 钢筋抗拉强度设计值 fy ＝ 360N/mm， Es ＝ 200000N/mm；

纵筋的混凝土保护层厚度 c ＝ 15mm

1.1.12 考虑爆炸动荷载组合时，材料动力强度设计值： fcd ＝ 21.497N/mm，

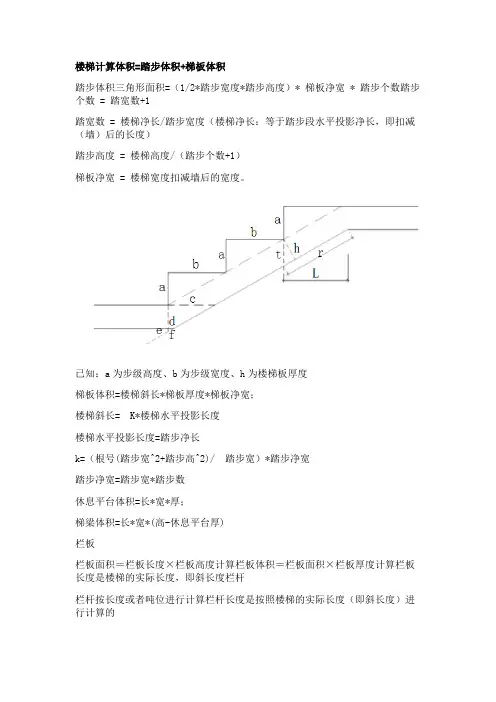

楼梯计算体积=踏步体积+梯板体积

踏步体积三角形面积=（1/2*踏步宽度*踏步高度）* 梯板净宽 * 踏步个数踏步个数 = 踏宽数+1

踏宽数 = 楼梯净长/踏步宽度（楼梯净长：等于踏步段水平投影净长，即扣减（墙）后的长度）

踏步高度 = 楼梯高度/（踏步个数+1）

梯板净宽 = 楼梯宽度扣减墙后的宽度。

已知：a为步级高度、b为步级宽度、h为楼梯板厚度

梯板体积=楼梯斜长*梯板厚度*梯板净宽；

楼梯斜长= K*楼梯水平投影长度

楼梯水平投影长度=踏步净长

k=（根号(踏步宽^2+踏步高^2)/ 踏步宽）*踏步净宽

踏步净宽=踏步宽*踏步数

休息平台体积=长*宽*厚；

梯梁体积=长*宽*(高-休息平台厚)

栏板

栏板面积＝栏板长度×栏板高度计算栏板体积＝栏板面积×栏板厚度计算栏板长度是楼梯的实际长度，即斜长度栏杆

栏杆按长度或者吨位进行计算栏杆长度是按照楼梯的实际长度（即斜长度）进行计算的

楼梯侧面楼梯侧面装修=踏步侧面面积+梯板侧面积踏步侧面面积=1/2*踏步宽度*踏步高度*踏步个数

梯板侧面积=楼梯斜长*梯板厚度楼梯底面装修=楼梯底部面积楼梯模板=楼梯侧模+楼梯底模；

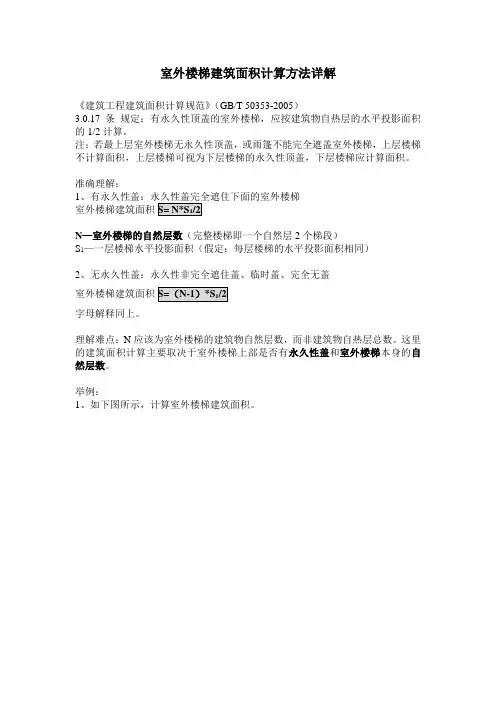

室外楼梯建筑面积计算方法详解

《建筑工程建筑面积计算规范》（GB/T 50353-2005）

3.0.17条 规定：有永久性顶盖的室外楼梯，应按建筑物自热层的水平投影面积的1/2计算。

注：若最上层室外楼梯无永久性顶盖，或雨篷不能完全遮盖室外楼梯，上层楼梯不计算面积，上层楼梯可视为下层楼梯的永久性顶盖，下层楼梯应计算面积。

准确理解：

1、有永久性盖：永久性盖完全遮住下面的室外楼梯

室外楼梯建筑面积S= N*S1/2

N—室外楼梯的自然层数（完整楼梯即一个自然层2个梯段）

S1—一层楼梯水平投影面积（假定：每层楼梯的水平投影面积相同）

2、无永久性盖：永久性非完全遮住盖、临时盖、完全无盖

室外楼梯建筑面积S=（N-1）*S1/2

字母解释同上。

理解难点：N应该为室外楼梯的建筑物自然层数，而非建筑物自热层总数。这里的建筑面积计算主要取决于室外楼梯上部是否有永久性盖和室外楼梯本身的自然层数。

举例：

1、如下图所示，计算室外楼梯建筑面积。

摘自《建筑工程建筑面积计算规范》图解，中国造价管理协会编

S=3*6.625*2*0.5=19.875m2

2、浙江《建筑工程计价》2012年考试真题

某六层办公楼设置室外楼梯，其外围尺寸为6m×2．6m，最上层入口处上方的雨篷尺寸1．8m×0．6m。则该室外楼梯的建筑面积为（ ）m2。

A．62．4 B、31．2 C、39 D、46．8

解析：室外楼梯上方雨篷未完全遮住室外楼梯，故按无永久性盖进行处理，所以室外楼梯的建筑面积S=（5-1）*6*2.6/2=31.2m2

人防楼梯疏散宽度计算方法

说实话人防楼梯疏散宽度计算这事儿，我一开始也是瞎摸索。我就觉得挺头疼的，那些个规范啊数据啊，看得我眼花缭乱的。

我刚开始的时候，以为就是按照普通楼梯疏散宽度的计算方法来呢，直接去考虑人数和每百人疏散宽度指标，结果算出来的数根本就不对。当时我还纳闷呢，怎么和实际的情况差那么多。

后来我仔细去研究了人防工程相关的规定，才发现它和普通建筑还是有很大区别的。我试过一个项目，是个小型的人防地下室。我先确定它的掩蔽人数，这个可不能瞎估计啊。这就好比我们要知道电影院里有多少个座位才能确定能容纳多少观众一样。比如说这个地下室给这个小区住的一百个人用作为人防掩蔽空间，那这个一百就是很关键的一个数据。

然后我就去查规范上对这个规模建筑物的疏散宽度要求，比如说规范上讲每100人对应多宽的疏散宽度。这个规范里的数字就像是一把尺子，我们得按照这个标准来衡量。比如每100人1米的疏散宽度，那100人就需要1米宽的疏散楼梯。

但是这里面有个易错的地方，我刚开始就犯错了。我没注意到人防有些特殊的功能布局对疏散宽度可能有调整。比如说在有分区设置各种功能空间的情况下，分区内不同的使用功能人群疏散速度可能不同，这个时候计算疏散宽度也要相应调整。我有一次就把一个有特殊设备区的空间按照普通的来计算了，设计图都画好了，结果一审查就给打回来了。

要是遇到那种有不同防护单元的人防工程，那每个防护单元都得单独计算，不能混在一起。就好像每个小家都得有自己独立的出口方案一样。而且门的宽度也得跟着疏散宽度走，疏散楼梯多宽，门不能比这个宽度窄，要保证人员能顺畅通过。这就跟火车要能顺利进山洞一样，山洞得比火车宽，那门就得比疏散的人流宽。

还有些不确定的地方就是，在一些新出来的设计概念里面，比如有一些多功能复合的人防空间，既有掩蔽功能又有一些特殊战时使用功能的，我还不是特别确定这种情况下是不是完全按照现有的计算方法。不过不管怎样，最基础的还是要准确确定掩蔽人数和严格按照现行规范里每百人疏散宽度的数据来计算。
