八年级物理下册杠杆作图精选试题

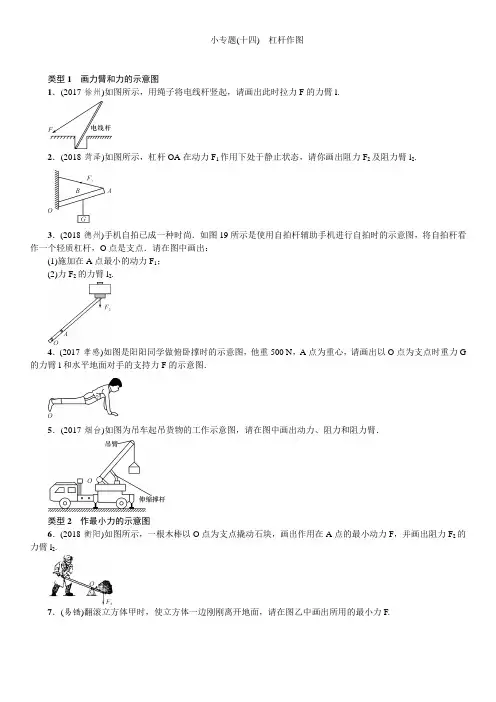

小专题(十四) 杠杆作图

类型1 画力臂和力的示意图

1．(2017·徐州)如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.

2．(2018·菏泽)如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂l2.

3．(2018·德州)手机自拍已成一种时尚．如图19所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点．请在图中画出：

(1)施加在A点最小的动力F1；

(2)力F2的力臂l2.

4．(2017·孝感)如图是阳阳同学做俯卧撑时的示意图，他重500 N，A点为重心，请画出以O点为支点时重力G的力臂l和水平地面对手的支持力F的示意图．

5．(2017·烟台)如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂．

类型2 作最小力的示意图

6．(2018·衡阳)如图所示，一根木棒以O点为支点撬动石块，画出作用在A点的最小动力F，并画出阻力F2的力臂l2.

7．(易错)翻滚立方体甲时，使立方体一边刚刚离开地面，请在图乙中画出所用的最小力F.

8．(2017·营口)植树时，需要挖树坑，小军把铁锹的锹面踩进坚硬的土壤里，用锹把土翻起．如图所示是铁锹的剖面图，土壤对锹面的阻力F2的示意图已画出，请在图中找到并标出支点O，画出最小作用力F1的示意图及其力臂l1.

小专题(十四) 杠杆作图

1. 2. 3.

4. 5.

6. 7. 8.

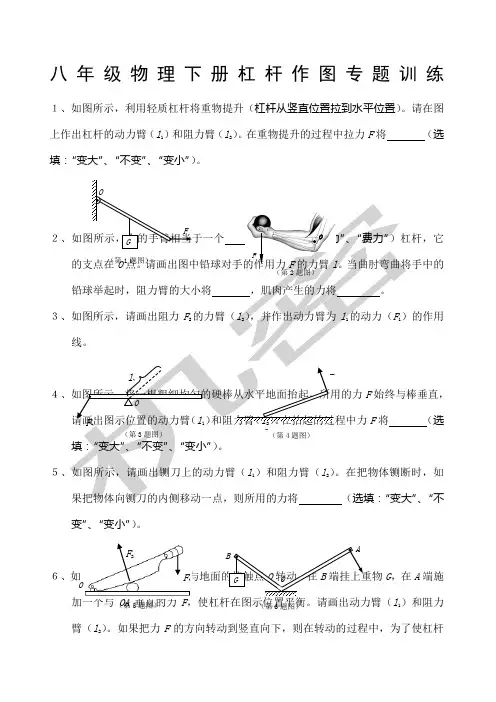

八年级物理下册杠杆作图专题训练

１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。请在图上作出杠杆的动力臂（l1）和阻力臂（l2）。在重物提升的过程中拉力F将

（选填：“变大”、“不变”、“变小”）。

２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O点。请画出图中铅球对手的作用力F的力臂l。当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。

３、如图所示，请画出阻力F2的力臂（l2），并作出动力臂为l1的动力（F1）的作用线。

４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。在抬起的过程中力F将 （选填：“变大”、“不变”、“变小”）。

５、如图所示，请画出铡刀上的动力臂（l1）和阻力臂（l2）。在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。

６、如图所示，杠杆AOB能绕与地面的接触点O转动。在B端挂上重物G，在A端施加一个与OA垂直的力F，使杠杆在图示位置平衡。请画出动力臂（l1）和阻力臂（l2）。如果把力F的方向转动到竖直向下，则在转动的过程中，为了使杠杆O

G F

（第1题图）

O

F2 l1

（第3题图） O

F

（第2题图）

F

O （第4题图）

F1 F2

O

（第5题图） A B

O G

（第6题图）

仍在原来的位置平衡，力F的大小必须 （选填：“变大”、“不变”、“变小”）。

７、如图所示，AOB为轻质杠杆，O为支点，OA=OB，在杠杆的B端挂一重20N的物体，要使杠杆在图示位置平衡，则在A端施加的力F至少为 N。并把这个力的作用线在图上画出。

８、如图所示，O为杠杆AC的支点，在B处挂一个物体，AO=OB=BC，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F1的力臂l1，并画出F1的作用线。

1

杠杆作图题

一、作图题

1．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。请画出最小的动力F以及杠杆的阻力臂。

2．请按要求完成下列内容， 如图乙所示， 画出使杠杆平衡的最小力 F 的示意图及其力臂 L。

3．如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。

2 4．如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。

⑴使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；

⑴在图乙中画出绳子对石材的拉力F。

5．如图所示是某种吊灯，拉线AB上的拉力F1使横杆OA在水平方向保持平衡，O点为支点，请画出拉力F1的示意图和F2的力臂（用L2表示力臂）。

6． 在如图中，为杠杆的支点，请在图中画出拉力的力臂。

7．在图中，画出动力F的力臂L。

3 8．如图所示的装置可改变照明灯的高度。轻质杠杆ABO在力F1作用下可绕O点转动，在图中画出杠杆ABO所受阻力F2的示意图和动力臂F1。

9．如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力臂l1和杠杆在A点受到的阻力F2。

10．在综合实践课上，某同学的简易置物架设计如图所示，质地均匀的置物架OA左端固定在墙壁上，右端用绳子固定。绳子的上端可在间移动，置物架始终保持水平.请你画出：绳子在图示位置时，置物架受到的动力和动力臂.

4 11．如图甲所示是同学们常用的燕尾夹，使用时可简化成以O点为支点的杠杆，如图乙所示，请在图乙中作出打开夹子所需的最小动力F及其力臂L。

12．如图甲所示是一种蔬菜挤水器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力臂L2及在A点施加的最小动力F1的示意图。

杠杆与滑轮练习（作图为主）

1、画出图1的力F的力臂。 2、画出图中杠杆OA的受力力臂。

2、如图3，杠杆OA在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。

3、图甲中O是杠杆的支点，在图中画出F1的力臂。

4、作出下图中各力的力臂。

5．如图12-4-3甲所示，用滑轮组匀速提起G＝300N的重物，则人拉绳子所用的力F＝ N，挂重物G的绳子承受的力是 N．(不计绳重、滑轮重以及摩擦)

6．如右图6所示，如果动滑轮重15N，物体重465N，则所用的拉力

是 N．(不计绳重和摩擦)．

7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F是多大?

(2)若实际所用拉力F为300N，则动滑轮总重是多少?

(3)物体升高0.1m时，绳子的自由端所移动的距离是多少?

9、如图7，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。如图11所示，用裁纸刀裁纸。加在裁纸刀上的动力为F.支点在O点，请在图11中画出其对应的动力臂L。

图2 图3
