开关电源老化测试标准

主题：为方便做电源的朋友测试，特奉献此开关电源测试规范。[转]

为方便做电源的朋友测试，特奉献此开关电源测试规范。[转]

wwxc：

开关电源测试规范

第一部分：电源指标的概念、定义

一． 描述输入电压影响输出电压的几个指标形式。

1． 绝对稳压系数。

A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既：

K=△U0/△Ui。

B． 相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急：

S=△Uo/Uo / △Ui/Ui

2. 电网调整率。

它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

3. 电压稳定度。

负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。

二． 负载对输出电压影响的几种指标形式。

1． 负载调整率（也称电流调整率）。

在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2． 输出电阻（也称等效内阻或内阻）。

在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为 Ro=|△Uo/△IL| 欧。

三． 纹波电压的几个指标形式。

1． 最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2． 纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既

y=Umrs/Uo x100%

3． 纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：

纹波电压抑制比=Ui~/Uo~ 。

1 开关电源变压器测试标准

正常的试验大气条件(除有规定条件除外，均应在正常试验条件下进行试验)：

温 度： 15~35℃

相对湿度： 45%~75%

气 压： 86~106kPa

一、直流铜阻

目的：保证每一绕组使用正确的漆包线规格。

仪器：TH2511低直流电阻测试仪。

方法：变压器各绕组在温度为20℃时的直流电阻，应符合产品规格书的标准。

若测量环境温度不等于20℃时，应按下面的公式换算

R20=5.2345.254R

式中：R20——温度为20时的直流电阻，Ω；

R——温度为时测得的直流电阻，Ω；

——测量时的环境温度，℃。

二、电感量

目的：确保使用正确的磁性材料及绕组圈数的正确性。

仪器：WK3255B电桥。

方法：对变压器测试端施加额定条件的电桥，测试电感量。见图1

图1 开路T1LCR电桥

2 三、直流叠加

目的：检验磁芯的磁饱和特性或实际工作条件下的磁芯特性。

仪器：WK3255B电桥；FJ1772A直流磁化电源。

方法：对变压器测试端施加规定的直流电流，用电桥测试电感量。见图2

图2

图中I0 —— 在测试端N1绕组施加的直流电流

四、漏感

目的：保证绕组处于骨架上正确的位置以及磁性材料的气隙大小的正确性。

仪器：WK3255B电桥。

方法：将所测变压器次级端短路，在初级端施加额定条件的电桥测试电感量。见图3

图3

五、绝缘电阻

-------------

------------- 开关电源变压器测试标准

正常的试验大气条件(除有规定条件除外，均应在正常试验条件下进行试验)：

温 度： 15~35℃

相对湿度： 45%~75%

气 压： 86~106kPa

一、直流铜阻

目的：保证每一绕组使用正确的漆包线规格。

仪器：TH2511低直流电阻测试仪。

方法：变压器各绕组在温度为20℃时的直流电阻，应符合产品规格书的标准。

若测量环境温度不等于20℃时，应按下面的公式换算

R20=5.2345.254R

式中：R20——温度为20时的直流电阻，Ω；

R——温度为时测得的直流电阻，Ω；

——测量时的环境温度，℃。

二、电感量

目的：确保使用正确的磁性材料及绕组圈数的正确性。

仪器：WK3255B电桥。

方法：对变压器测试端施加额定条件的电桥，测试电感量。见图1

图1 开路T1LCR电桥 -------------

------------- 三、直流叠加

目的：检验磁芯的磁饱和特性或实际工作条件下的磁芯特性。

仪器：WK3255B电桥；FJ1772A直流磁化电源。

方法：对变压器测试端施加规定的直流电流，用电桥测试电感量。见图2

图2

图中I0 —— 在测试端N1绕组施加的直流电流

四、漏感

目的：保证绕组处于骨架上正确的位置以及磁性材料的气隙大小的正确性。

仪器：WK3255B电桥。

方法：将所测变压器次级端短路，在初级端施加额定条件的电桥测试电感量。见图3

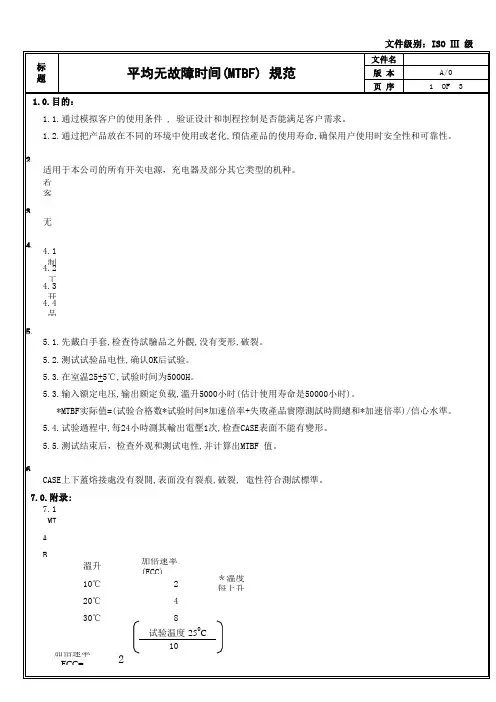

文件名版 本页 序 2.0.适用范围：若客户有提供规范,依客户标准试验和判定。 3.0.定义：无 4.0.权责单位：4.1.制造部: 按要求提供样机。4.2.工程部：提供产品制造工程单等测试标准，并协助解决试验异常。4.3.开发部：按要求提供样机和资料，并协助解决试验异常。4.4.品管部: QE课负责依资料展开试验，及时反应试验状况。 5.0.测试过程:

6.0.試驗判定标准:7.1.MTBF試驗條件說明: A.一般環境溫度以25+5℃為測試溫度,也可根據試驗需求,提高或降低環境溫度。 B.加速因子計算:溫升加倍速率(FCC)10℃2＊溫度每上升10℃测试时间缩短一半20℃430℃81025.3.在室温25+5℃,试验时间为5000H。5.3.输入额定电压,输出额定负载,溫升5000小时(估计使用寿命是50000小时)。5.4.试验過程中,每24小時測其輸出電壓1次,检查CASE表面不能有變形。

试验温度-250CCASE上下蓋熔接處没有裂開,表面没有裂痕,破裂, 電性符合測試標準。 *MTBF实际值=(试验合格数*试验时间*加速倍率+失敗產品實際測試時間總和*加速倍率)/信心水準。标题 1.0.目的：文件级别：ISO Ⅲ 级平均无故障时间(MTBF) 規范

7.0.附录:1.2.通过把产品放在不同的环境中使用或老化,預估產品的使用寿命,确保用户使用时安全性和可靠性。

5.5.测试结束后，检查外观和测试电性,并计算出MTBF 值。1.1.通过模拟客户的使用条件 , 验证设计和制程控制是否能满足客户需求。适用于本公司的所有开关电源，充电器及部分其它类型的机种。

5.1.先戴白手套,检查待試驗品之外觀,没有变形,破裂。5.2.测试试验品电性,确认OK后试验。
