GB150—89《钢制压力容器》简介

- 61 -第6期

GB150.1～4-2011与ASME Ⅷ-1 2015钢制压

力容器焊接模拟试件力学性能试验项目的比较

杨祎1，王婧2，李慧平2，杜显禄1，谢进1

（1.东方电气集团东方锅炉股份有限公司， 四川 德阳 618000）

（2.东方电气集团东方锅炉股份有限公司， 四川 自贡 643000）

[摘 要] 文章对GB150.1-150.4-2011《压力容器》与ASME Ⅷ-1 2015《压力容器建造规则》在产品焊接模拟试件制备和检

测要求上进行了对比，以便更好地制备焊接模拟试件和控制按各标准生产的设备的焊接质量。

[关键词] GB150；ASME Ⅷ-1；焊接模拟试板；项目比较

作者简介：杨祎（1986—），女，四川苍溪人，本科，工程师。主要从事压力容器制造检验工作。焊接是钢制压力容器生产常见的制造方法之

一。焊接质量的好坏直接影响到产品的质量。为

了检测焊接质量，可以采取从焊缝上取样进行力

学性能试验的方式，该方式是破坏性的。在实际

制造过程中，通过直接从产品焊缝上取样，进行

破坏性试验来证明焊接质量的方法可行性不高。

因此GB150.1~150.4 2011《压力容器》（以下

简称GB150）与ASME Ⅷ-1 2015《压力容器建造

规则》（以下简称ASME Ⅷ-1）标准中对焊接质量

的验证大多采用制作焊接模拟试件的方式，通过

对模拟试件的检测来反映产品的性能。但是不同

标准对模拟试件的制备和试验项目的要求各有不

同。以下对两标准相关内容进行对比。

1 需要制备焊接模拟试件的范围

1.1 GB150的规定

1.1.1 GB150.4-2011需要制备焊接模拟试件的焊缝

按GB150.1中4.5.1分为A类纵向焊接接头和B类焊

接接头。

1.1.2 GB150.4-2011中9.1.1根据盛装介质危害等级、材料性质、使用温度、制造过程中热处理性

质等规定了需要制备A类纵向焊接接头模拟试件的

容器范围。此外，对于B类焊接接头、球形封头与

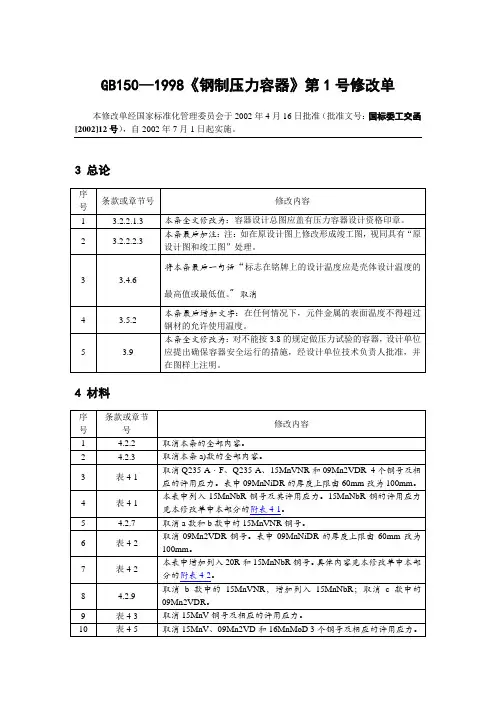

GB150—1998《钢制压力容器》第1号修改单

本修改单经国家标准化管理委员会于2002年4月16日批准（批准文号：国标委工交函[2002]12号），自2002年7月1日起实施。

3 总论

序号 条款或章节号 修改内容

1 3.2.2.1.3 本条全文修改为：容器设计总图应盖有压力容器设计资格印章。

2 3.2.2.2.3 本条最后加注：注：如在原设计图上修改形成竣工图，视同具有“原设计图和竣工图”处理。

3 3.4.6 将本条最后一句话“标志在铭牌上的设计温度应是壳体设计温度的最高值或最低值。”取消

4 3.5.2 本条最后增加文字：在任何情况下，元件金属的表面温度不得超过钢材的允许使用温度。

5 3.9 本条全文修改为：对不能按3.8的规定做压力试验的容器，设计单位应提出确保容器安全运行的措施，经设计单位技术负责人批准，并在图样上注明。

4 材料

序号 条款或章节号 修改内容

1 4.2.2 取消本条的全部内容。

2 4.2.3 取消本条a)款的全部内容。

3 表4-1 取消Q235-A·F、Q235-A、15MnVNR和09Mn2VDR 4个钢号及相应的许用应力。表中09MnNiDR的厚度上限由60mm改为100mm。

4 表4-1 本表中列入15MnNbR钢号及其许用应力。15MnNbR钢的许用应力见本修改单中本部分的附表4-1。

5 4.2.7 取消a款和b款中的15MnVNR钢号。

6 表4-2 取消09Mn2VDR钢号。表中09MnNiDR的厚度上限由60mm改为100mm。

7 表4-2 本表中增加列入20R和15MnNbR钢号。具体内容见本修改单中本部分的附表4-2。

8 4.2.9 取消b款中的15MnVNR，增加列入15MnNbR；取消c款中的09Mn2VDR。

9 表4-3 取消15MnV钢号及相应的许用应力。

10 表4-5 取消15MnV、09Mn2VD和16MnMoD 3个钢号及相应的许用应力。 11 表4-5 修改20、35、20MnMo、20MnMoD和10Ni3MoVD 5个钢号的许用应力，并增加列入14Cr1Mo钢号及其许用应力，新替代及增加钢号的许用应力见本修改单中本部分的附表4-5。

GB150 钢制压力容器基本解析

一、 压力容器类别及制造许可证级别划分 级别 制造压力容器范围 代表产品

A A1：超高压容器、高压容器； A2：第三类低、中压容器（涵盖D级）； A3：球形储罐现场组焊或球壳板制造； A4：非金属压力容器； A5：医用氧舱 A1应注明：单层、锻焊、多层包扎、绕带、热套、绕板、无缝、锻造、管制等结构形式

B B1：无缝气瓶； B2：焊接气瓶； B3：特种气瓶 B2注明：含（限）溶解乙炔气瓶或液化石油气瓶。B3注明机动车用、缠绕、非重复充装、真空绝热低温气瓶等

C C1：铁路罐车； C2：汽车罐车或长管拖车； C3：罐式集装箱

D D1：第一类压力容器； D2：第二类低、中压容器

二、 压力容器分类

 《容规》中压力容器分类原则：

 符合第2条适用范围的压力容器；

 根据压力容器的压力等级、品种、介质的毒性程度和爆炸危险程度进行划分。

 压力容器的压力等级：

根据压力容器的设计压力（p）划分为四个压力等级

低压（代号L）0.1Mpa≤p＜1.6Mpa

中压（代号M）1.6Mpa≤p＜10Mpa

高压（代号H）10Mpa≤p＜100Mpa

超高压（代号U）p≥100Mpa  压力容器的品种：

 按生产工艺过程中的作用原理，分为：

反应压力容器（代号R）：主要用于完成介质的物理、化学反应的压力容器；

换热压力容器（代号E）：主要用于完成介质的热量交换的压力容器；

分离压力容器（代号S）：主要用于完成介质的流体压力平衡和气体净化分离的压力容器；

储存压力容器（代号C）：主要用于储存、盛装气体、液体、液化气体等介质的压力容器。  按压力容器的结构特点、材料等，分为

 固定式压力容器、移动式压力容器；

 管壳式余热锅炉；

 球形储罐；

 低温存储容器；

 高强度级别材料制造的容器；

 搪玻璃压力容器等。

 压力容器中化学介质的毒性程度的分级和爆炸危险程度的划分：

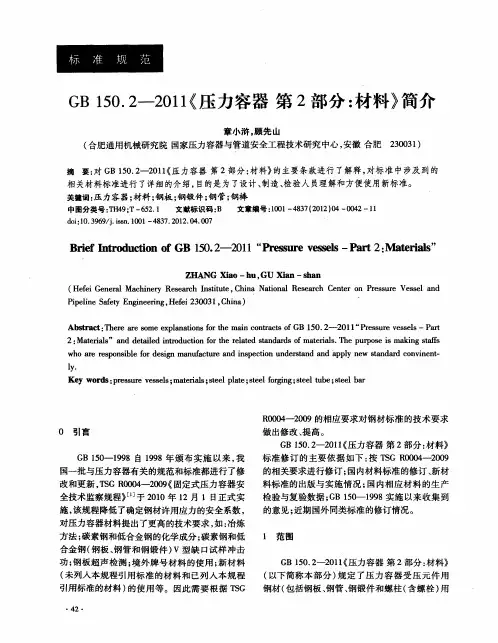

ＧＢ　１　５０．２—２Ｏ１１《压力容器第２部分：材料》简介　

章小浒。顾先山　

（合肥通用机械研究院国家压力容器与管道安全工程技术研究中心，安徽合肥２３００３１）　

摘要：对ＧＢ　１５０．２＿２０１１《压力容器第２部分：材料》的主要条款进行了解释，对标准中涉及到的　

相关材料标准进行了详细的介绍，目的是为了设计、制造、检验人员理解和方便使用新标准。　

关键词：压力容器；材料；钢板；钢锻件；钢管；钢棒　

中图分类号：ＴＨ４９；Ｔ一６５２．１　文献标识码：Ｂ　文章编号：１００１－４８３７｛２０１２）０４－００４２—１１　

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－４８３７．２０１２．０４．００７　

Ｂｒｉｅｆ　Ｉｎｔｒｏｄｕｃｔｉｏｎ　ｏｆ　ＧＢ　１５Ｏ．２－　２ｏｌ１“Ｐｒｅｓｓｕｒｅ　ｖｅｓｓｅｌｓ—Ｐａｒｔ　２：Ｍａｔｅｒｉａｌｓ”　

ＺＨＡＮＧ　Ｘｉａｏ—ｈｕ，ＧＵ　Ｘｉａｎ—ｓｈａｌｌ　

（Ｈｅｆｅｉ　Ｇｅｎｅｒａｌ　Ｍａｃｈｉｎｅｒｙ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｃｈｉｎａ　Ｎａｔｉｏｎａｌ　Ｒｅｓｅａｒｃｈ　Ｃｅｎｔｅｒ　ｏｎ　Ｐｒｅｓｓｕｒｅ　Ｖｅｓｓｅｌ　ａｎｄ　

Ｐｉｐｅｌｉｎｅ　Ｓａｆｅｔｙ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｈｅｆｅｉ　２３００３１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅｒｅ　ａｒｅ　ｓｏｍｅ　ｅｘｐｌａｎａｔｉｏｎｓ　ｆｏｒ　ｔｈｅ　ｍａｉｎ　ｃｏｎｔｒａｃｔｓ　ｏｆ　ＧＢ　１５０．２—＿２０ｌ　１“Ｐｒｅｓｓｕｒｅ　ｖｅｓｓｅｌｓ—Ｐａｒｔ　

２：Ｍａｔｅｒｉａｌｓ”ａｎｄ　ｄｅｔａｉｌｅｄ　ｉｎｔｒｏｄｕｃｔｉｏｎ　ｆｏｒ　ｔｈｅ　ｒｅｌａｔｅｄ　ｓｔａｎｄａｒｄｓ　ｏｆ　ｍａｔｅｒｉａｌｓ．Ｔｈｅ　ｐｕｒｐｏｓｅ　ｉｓ　ｍａｋｉｎｇ　ｓｔａｆｆｓ　

ｗｈｏ　ａｒｅ　ｒｅｓｐｏｎｓｉｂｌｅ　ｆｏｒ　ｄｅｓｉｇｎ　ｍａｎｕｆａｃｔｕｒｅ　ａｎｄ　ｉｎｓｐｅｃｔｉｏｎ　ｕｎｄｅ￣ｔａｎｄ　ａｎｄ　ａｐｐｌｙ　ｎｅｗ　ｓｔａｎｄａｒｄ　ｃｏｎｖｉｎｅｎｔ－
