STEP7 系列培训课程——硬件组态.pdf

Step7硬件组态程序
1打开simatic mangger快捷图标，在file菜单下点击新建向导，会出现如下菜单
2点击下一步，选择CPU，在列表中选择CPU314,MPI的默认值为2。

3，点击下一步添加OB快，
4输入项目名称example2，点击完成
5，选择SIMATIC 300,点击右方的硬件。

如下图
6.在step7中组态s7-300主机架必须遵循如下：
A 1号槽只能放电源木块，在step7中s7-300电源模块也可以不必组态
B 2号槽只能放CPU模块，不能为空
C 3号槽只能放接口模块。

如果S7-300 PLC站只有主机架，没扩展机架。

则主机架不需要扩展模块，但3号槽必须为空。

7.点击右方的SIMATIC 300下方的子文件夹ps-300，并讲PS 307 5A 拖到电源槽1号槽中，成为电源模块。

8.将SIMATIC 300下方的子文件夹IM-300中的IM 365 IM 拖到接口模块3号槽中。

9．将SIMATIC 300下方的子文件夹SM-300中的DI-300打开，并将SM 321 DI16XDC24V 拖到信号模块（输入）4号槽中。

将DI-300打开，并将SM 321 DI16XDC24V/0.5A 拖到信号模块（输出）5号槽中。

在这里你可以看到该卡件的通道地址，并且可以在此处定义每个通道信号的符号名称一个DI模块组态完毕！9、按照上面的方法，我们可以组态一个DO模块，将会看到该模块的通道地址为：~ （根据实际填写）。

我们可以组态一个DO模块10、按照上面的方法组态AI模拟量模块（6ES7 331 7KB02-0AB0）；然后双击该模块，弹出模块属性画面。

双击该模块，弹出模块属性画面点击Measuring TYPE栏，为通道定义信号类型，点击Measuring Range,为通道定义信号量程范围，如果现场信号为两线制4~20MA信号，需要将0-1通道定义为两线制4~20mA信号系统将为每个通道定义地址，该处第一通道为PIW288、第二为PIW290将0-1通道定义为两线制4~20mA信号如果现场信号为PT100信号，需要将0-1通道定义为:TYPE:RT,信号范围：PT100 std.。

由于PT100信号要占用四个接线端子，因此，本模块只能处理一个PT100热电阻信号。

点击OK，完成AI模块组态。

系统将为每个通道定义地址，该处通道为PIW288；PT100 std4~20MA电流信号第一通道为：PIW288第二通道为：PIW290PT100信号通道地址为：PIW288最后点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。

点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!下面再介绍一下模拟量INPUTS页面的几个设置属性。

在调试时，我们要将信号线断掉，看SF灯是否指示！☺一个AI模块组态完毕！可以休息一会了！如果组态的CPU是带现场总线PROFIBUS-DP的，组态步骤将从第7步，跳转到11~17步骤完成。

在线诊断系统故障我们将硬件组态下载到CPU中，如果系统有系统报警，那么可以按照如下步骤进行诊断。

在STEP7主画面，首先选中CPUxxx，再点击PLC\MODULE information,将弹出CPU在线属性画面，选中诊断BUFFER；将回有系统的详细信息！11、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；12、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。

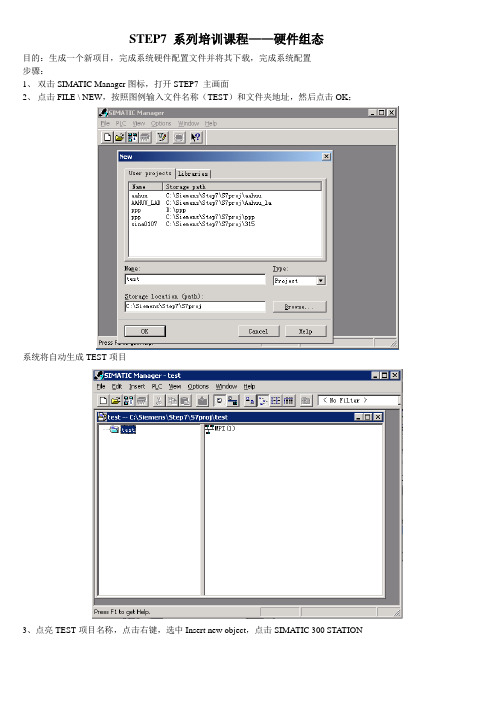

STEP7 系列培训课程——硬件组态目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置步骤：1、双击SIMA TIC Manager图标，打开STEP7 主画面2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；系统将自动生成TEST项目3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMATIC 300 STATION将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMATIC 400 STATION即可。

4、TEST左面的+点开，选中SIMATIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！5、双击SIMATIC 300\RACK-300,然后将Rail 拖入到左边空白处。

生成空机架。

6、双击PS-300，选中PS 307 5A，将其拖到机架RACK的第一个SLOT；SLOT;一个组态以太网的窗口将弹出，在IP Address 中选择分配你的IP地址，默认为192.168.0.1；8、然后点击SUBNET的NEW按钮，新建一个以太网。

9、点击确定，即可生成一个Ethernet网络10、双击MPI/DP,出现一个选择新建一个MPI或者PROFIBUS网络的窗口（以PROFIBUS网络为例）。

11、点击”properties…”一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2。

页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

13、点击确定，即可生成一个PROFIBUS-DP网络的第4 槽中，一个DI/D0模块组态完毕，系统将自动为模块的通道分配I/O地址（该处为I0.0~I1.7,Q0.0~Q0.7）。

13 按照上面步骤组态AI/AO模块SM334（6ES7 334-0CE01-0AA0）。

STEP7 使用的简单介绍STEP7是用于西门子SIMATIC可编程控制器组态和编程的标准软件包，提供一系列的应用程序，如Symbol Editor(符号编辑器)、编程语言、硬件组态等。

使用STEP7设计完成一项自动化任务的基本步骤•第一步：根据需求设计一个自动化解决方案；•第二步：在STEP7中创建一个项目（Project）;•第三步：在项目中进行硬件组态；•第四步：编写程序；•第五步：保存下载，进行在线调试，最终完成整个自动化项目。

一，建立新项目连接好编程电缆，闭合控制台上的空气开关，闭合PLC电源开关，启动计算机。

启动计算机，在桌面上双击STEP7编程软件的图标，打开STEP7。

建立新项目点击File下拉菜单的“New project Wizard”。

如下图：点击”Next”选择与实验台相对应的CPU类型即”CPU315-2DP”，点击”Next”.确定OB1，选择“LAD”即梯形图,点击“Next” 。

输入一个项目名称“My Project”点击”Finish”,项目建立成功。

双击“OB1”，可在右侧进行编程。

二,硬件组态在“SIMATIC 300 Station”下双击“Hardware”弹出“HW Config”窗口，由四部分组成•左上方视图显示了当前PLC站中的机架UR，用一个可移动可拉伸的表格代表机架，表中的每一行代表机器中的一个插槽。

•左下方视图显示了机架中插入模块的详细信息，包括订货号、版本、地址分配等，可以在这里修改网络地址和IO地址。

•右上方显示的是硬件目录，可以选择相应的硬件模块插入机架。

•右下方显示的是硬件目录中选中模块的信息。

包括模块的功能、接口特性和对特殊功能的支持．注意：组态上的硬件必须与PLC导轨上的ＰＬＣ元器件订货号相符合（订货号标识在元器件的下方）。

ＵＲ框中的插槽１模拟显示电源，插槽２模拟显示了实际安装导轨上的ＣＰＵ模块，插槽３是扩展模块（没有扩展模块为空），插槽４及以后是数字量或模拟量模块．1号插槽填加电源模块。

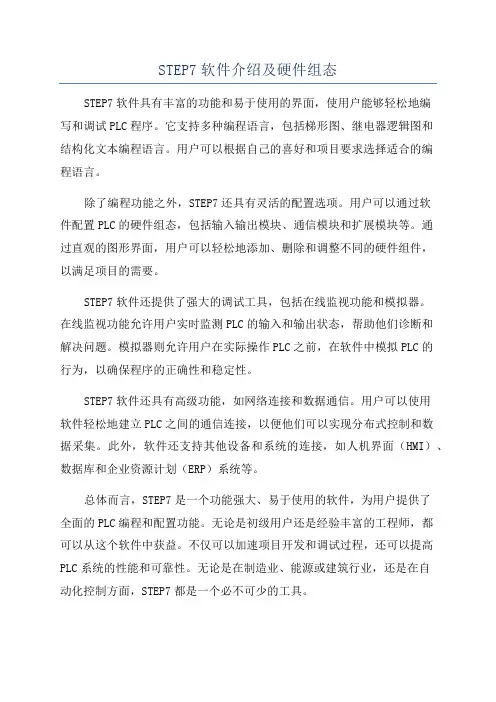

STEP7软件介绍及硬件组态
STEP7软件具有丰富的功能和易于使用的界面，使用户能够轻松地编
写和调试PLC程序。

它支持多种编程语言，包括梯形图、继电器逻辑图和
结构化文本编程语言。

用户可以根据自己的喜好和项目要求选择适合的编
程语言。

除了编程功能之外，STEP7还具有灵活的配置选项。

用户可以通过软
件配置PLC的硬件组态，包括输入输出模块、通信模块和扩展模块等。

通
过直观的图形界面，用户可以轻松地添加、删除和调整不同的硬件组件，
以满足项目的需要。

STEP7软件还提供了强大的调试工具，包括在线监视功能和模拟器。

在线监视功能允许用户实时监测PLC的输入和输出状态，帮助他们诊断和
解决问题。

模拟器则允许用户在实际操作PLC之前，在软件中模拟PLC的
行为，以确保程序的正确性和稳定性。

STEP7软件还具有高级功能，如网络连接和数据通信。

用户可以使用
软件轻松地建立PLC之间的通信连接，以便他们可以实现分布式控制和数
据采集。

此外，软件还支持其他设备和系统的连接，如人机界面（HMI）、数据库和企业资源计划（ERP）系统等。

总体而言，STEP7是一个功能强大、易于使用的软件，为用户提供了
全面的PLC编程和配置功能。

无论是初级用户还是经验丰富的工程师，都
可以从这个软件中获益。

不仅可以加速项目开发和调试过程，还可以提高PLC系统的性能和可靠性。

无论是在制造业、能源或建筑行业，还是在自
动化控制方面，STEP7都是一个必不可少的工具。

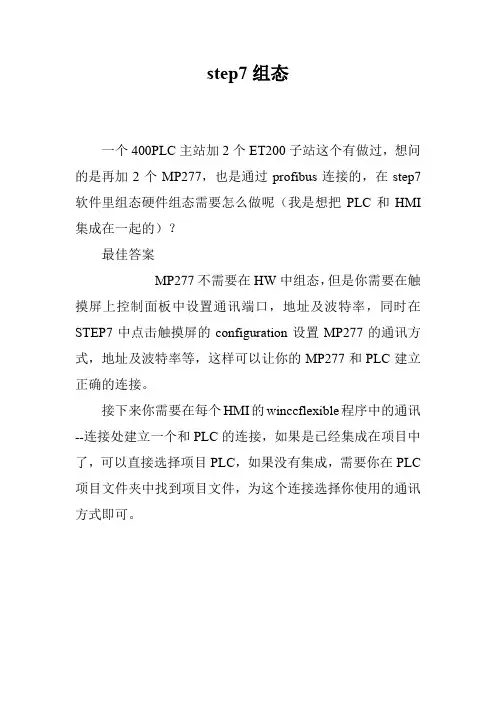

step7组态
一个400PLC主站加2个ET200子站这个有做过，想问的是再加2个MP277，也是通过profibus连接的，在step7软件里组态硬件组态需要怎么做呢（我是想把PLC和HMI 集成在一起的）？
最佳答案
MP277不需要在HW中组态，但是你需要在触摸屏上控制面板中设置通讯端口，地址及波特率，同时在STEP7中点击触摸屏的configuration设置MP277的通讯方式，地址及波特率等，这样可以让你的MP277和PLC建立正确的连接。

接下来你需要在每个HMI的winccflexible程序中的通讯--连接处建立一个和PLC的连接，如果是已经集成在项目中了，可以直接选择项目PLC，如果没有集成，需要你在PLC 项目文件夹中找到项目文件，为这个连接选择你使用的通讯方式即可。

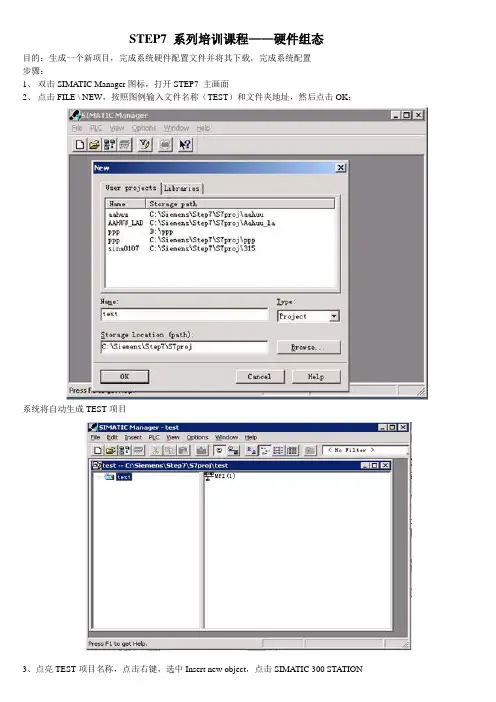

STEP7 系列培训课程——硬件组态目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置步骤：1、双击SIMA TIC Manager图标，打开STEP7 主画面2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；系统将自动生成TEST项目3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMATIC 300 STA TION将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMATIC 400 STATION即可。

4、TEST左面的+点开，选中SIMATIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！5、双击SIMATIC 300\RACK-300,然后将Rail 拖入到左边空白处。

生成空机架。

6、双击PS-300，选中PS 307 2A，将其拖到机架RACK的第一个SLOT；7、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。

点中NETWORK SETTING页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

9、点击确定，即可生成一个PROFIBUS-DP网络10、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;11、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。

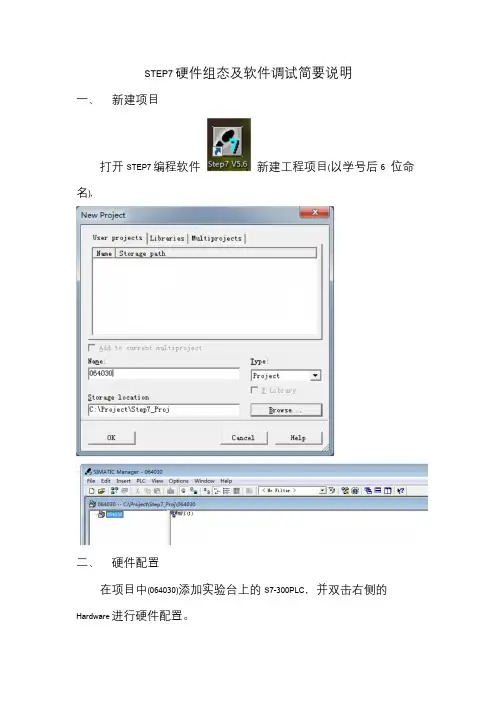

STEP7硬件组态及软件调试简要说明
一、新建项目
打开STEP7编程软件，新建工程项目(以学号后6位命名),
二、硬件配置
在项目中(064030)添加实验台上的S7-300PLC，并双击右侧的Hardware进行硬件配置。

在硬件配置窗口中先添加S7-300主机架导轨。

添加后配置窗口中出现主机架的11个槽位。

按照实验台上PLC的实际硬件模块添加至相应的插槽中。

(需查询模块面板上的型号、版本号、订货号，型号与订货号两项软件中配置的模块必须与实际模块完全相同)
注：实际PLC模块中的型号通常位于模块面板正上方，订货号位于模块面板正下方。

Step7软件中模块订货号信息通常选中模块后会出现在模块正下方的模块说明中。

提醒：配置CPU模块时，由于实验室中的CPU模块均带有PROFIBUS-DP接口，所以会出现DP网络的配置弹框，选择保持默认无网络连接即可。

配置完成后，在配置窗口下方确认模块信息，尤其是数字量及模拟量输入输出模块中的输入和输出地址。

（程序中使用的输入输出点地址需要与模块所拥有的地址相一致）
若需修改输入输出模块地址，双击需修改地址的输入输出模块，在打开的属性窗口ddresses栏中，取消系统默认System
default前方的√，可自行配置所需的输入输出地址。
