变压器的技术要求变压器是一种将电能从一个电路传输到另一个电路的电器设备。
它的主要功能是通过改变交流电压的大小而改变电流的大小。
在实际应用中,变压器的技术要求非常重要,一方面是为了保证其正常工作,另一方面是为了提高其效率和可靠性。
首先,变压器的技术要求包括以下几个方面:1.能够承受额定负荷:变压器需要能够承受额定负荷并正常工作,这涉及到变压器的功率、电流和耐热性能等方面。
变压器的额定功率应与电路负载匹配,不能过大或过小。
同时,变压器的铜线和铁芯应具有足够的导电和导磁能力,以确保电流的稳定和磁场的均匀。
2.低损耗:变压器在工作过程中会有一定的损耗,包括铜损和铁损。
铜损耗是指导线内电流通过时产生的热能损耗,而铁损耗是指铁芯中由交变磁场引起的涡流和剩余损耗。
为了降低损耗,变压器应选用低电阻率的铜导线和低磁滞损耗的铁芯,并采取适当的冷却措施,如风冷或油浸冷却。
3.高效率:变压器的效率是指输出功率与输入功率之比。
高效率可以减少能源消耗,降低运行成本,并提高整体系统的效能。
提高变压器效率的方法主要包括降低损耗、减小磁滞、合理设计变压器的磁导率和磁通密度等。
4.良好的温度特性:变压器在使用过程中会产生热量,需要能够良好地散热。
合理的散热设计可以保证变压器在额定负荷下工作时的温度不超过规定的极限值,以确保其安全可靠。
5.良好的绝缘性能:变压器的绝缘性能对于保证其正常工作和安全使用非常重要。
变压器的绕组与铁芯之间、绕组与绕组之间以及绕组与地之间应具有良好的绝缘性能,以防止电流泄漏和击穿现象的发生。
6.可靠性和安全性:变压器的可靠性和安全性是其长期运行的关键要求。
变压器应能够承受各种环境因素的影响,如湿度、温度、振动等,并能够防止漏油、爆炸和火灾等异常情况的发生。
此外,变压器还应具有过载保护、短路保护和漏电保护等功能,以确保正常工作和安全使用。
总结起来,变压器的技术要求主要包括能够承受额定负荷、低损耗、高效率、良好的温度特性、良好的绝缘性能、可靠性和安全性等。

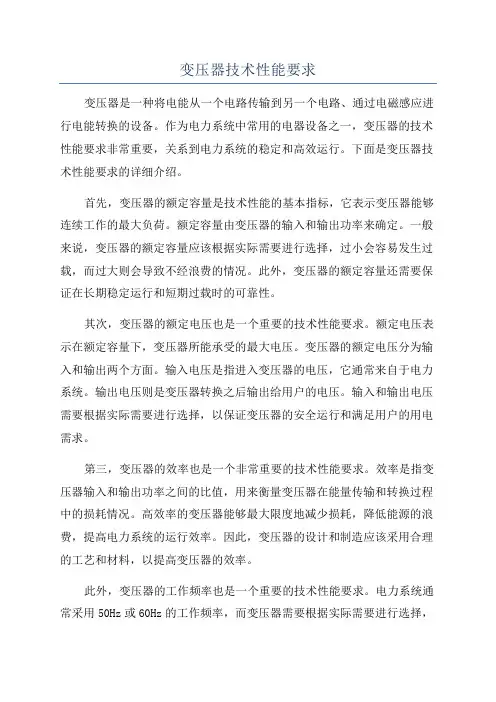

变压器技术性能要求变压器是一种将电能从一个电路传输到另一个电路、通过电磁感应进行电能转换的设备。
作为电力系统中常用的电器设备之一,变压器的技术性能要求非常重要,关系到电力系统的稳定和高效运行。
下面是变压器技术性能要求的详细介绍。
首先,变压器的额定容量是技术性能的基本指标,它表示变压器能够连续工作的最大负荷。
额定容量由变压器的输入和输出功率来确定。
一般来说,变压器的额定容量应该根据实际需要进行选择,过小会容易发生过载,而过大则会导致不经浪费的情况。
此外,变压器的额定容量还需要保证在长期稳定运行和短期过载时的可靠性。
其次,变压器的额定电压也是一个重要的技术性能要求。
额定电压表示在额定容量下,变压器所能承受的最大电压。
变压器的额定电压分为输入和输出两个方面。
输入电压是指进入变压器的电压,它通常来自于电力系统。
输出电压则是变压器转换之后输出给用户的电压。
输入和输出电压需要根据实际需要进行选择,以保证变压器的安全运行和满足用户的用电需求。
第三,变压器的效率也是一个非常重要的技术性能要求。
效率是指变压器输入和输出功率之间的比值,用来衡量变压器在能量传输和转换过程中的损耗情况。
高效率的变压器能够最大限度地减少损耗,降低能源的浪费,提高电力系统的运行效率。
因此,变压器的设计和制造应该采用合理的工艺和材料,以提高变压器的效率。
此外,变压器的工作频率也是一个重要的技术性能要求。
电力系统通常采用50Hz或60Hz的工作频率,而变压器需要根据实际需要进行选择,以满足不同地区和不同用途的需求。
变压器的设计和制造需要考虑到工作频率对磁通分布和铁心损耗的影响,以保证变压器的稳定运行和高效转换。
最后,变压器的温升和噪音水平也是技术性能要求的重要指标。
温升表示变压器运行时产生的热量,需要控制在合理的范围内,以避免损坏变压器的绝缘系统。
噪音水平表示变压器在运行时产生的噪音,需要控制在国家标准规定的范围内,以减少对周围环境和人身健康的影响。

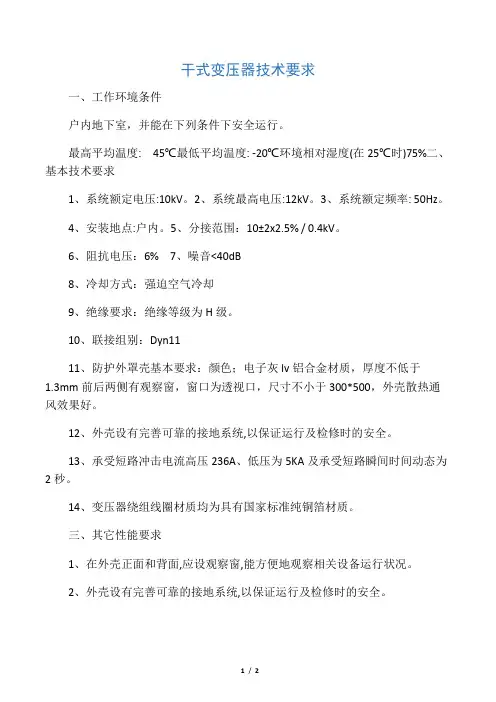

干式变压器技术要求一、工作环境条件户内地下室,并能在下列条件下安全运行。
最高平均温度: 45℃最低平均温度: -20℃环境相对湿度(在25℃时)75%二、基本技术要求1、系统额定电压:10kV。
2、系统最高电压:12kV。
3、系统额定频率: 50Hz。
4、安装地点:户内。
5、分接范围:10±2x2.5% / 0.4kV。
6、阻抗电压:6%7、噪音<40dB8、冷却方式:强迫空气冷却9、绝缘要求:绝缘等级为H级。
10、联接组别:Dyn1111、防护外罩壳基本要求:颜色;电子灰lv铝合金材质,厚度不低于1.3mm前后两侧有观察窗,窗口为透视口,尺寸不小于300*500,外壳散热通风效果好。
12、外壳设有完善可靠的接地系统,以保证运行及检修时的安全。
13、承受短路冲击电流高压236A、低压为5KA及承受短路瞬间时间动态为2秒。
14、变压器绕组线圈材质均为具有国家标准纯铜箔材质。
三、其它性能要求1、在外壳正面和背面,应设观察窗,能方便地观察相关设备运行状况。
2、外壳设有完善可靠的接地系统,以保证运行及检修时的安全。
3、变压器的铁心和金属件需有防腐蚀的保护层,干式变压器环氧树脂成型浇筑。
达到地下室使用要求及与电力部门变压器标准一致。
4、承受短路冲击电流高压236A、低压为5KA及承受短路瞬间时间动态为2秒。
5、温控装置:具有超温报警(三相分别设置温控传感装置),超温跳闸,前后两侧为三个风机启、停风冷装置功能,达到三相分别自动巡检,低压出线三相四线制端子板要分色设置。
6、变压器的温升限值应按GB6450一86中3.2的规定。
7、变压器的绝缘水平应按GB6450 86中第4章的规定。
8、变压器一次和二次引线的接线端子应符合GB5273的规定,针对1250KVA变压器低压侧引出线三相四线制母线端子板均不小于100*10铜排(4孔连接螺旋直径不小于16)。
低压侧引出端子板要足够长,达到与控制柜母排直接连接,搭接长度不小于25厘米,严禁出现有过渡母排连线现象,其他标准满足电力部门及高低压柜连接要求。

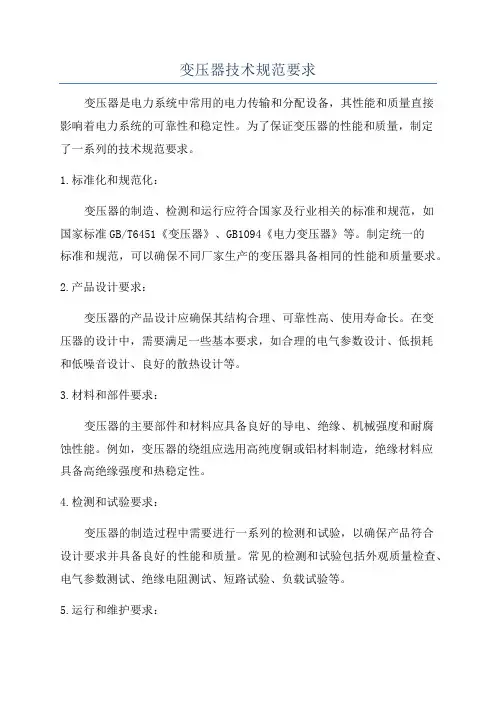

变压器技术规范要求变压器是电力系统中常用的电力传输和分配设备,其性能和质量直接影响着电力系统的可靠性和稳定性。
为了保证变压器的性能和质量,制定了一系列的技术规范要求。
1.标准化和规范化:变压器的制造、检测和运行应符合国家及行业相关的标准和规范,如国家标准GB/T6451《变压器》、GB1094《电力变压器》等。
制定统一的标准和规范,可以确保不同厂家生产的变压器具备相同的性能和质量要求。
2.产品设计要求:变压器的产品设计应确保其结构合理、可靠性高、使用寿命长。
在变压器的设计中,需要满足一些基本要求,如合理的电气参数设计、低损耗和低噪音设计、良好的散热设计等。
3.材料和部件要求:变压器的主要部件和材料应具备良好的导电、绝缘、机械强度和耐腐蚀性能。
例如,变压器的绕组应选用高纯度铜或铝材料制造,绝缘材料应具备高绝缘强度和热稳定性。
4.检测和试验要求:变压器的制造过程中需要进行一系列的检测和试验,以确保产品符合设计要求并具备良好的性能和质量。
常见的检测和试验包括外观质量检查、电气参数测试、绝缘电阻测试、短路试验、负载试验等。
5.运行和维护要求:变压器的运行和维护应按照相关规范和要求进行,以确保其安全可靠的运行。
运行时需要对变压器的温度、振动、噪音等进行监测和记录,及时发现并处理异常情况。
维护方面需要进行定期的绝缘测试、油质检测、机械检查等。
6.环境保护要求:电力变压器在整个寿命期内应满足环境保护的要求。
在制造过程中,应采用环保材料和工艺,控制废气、废水和废弃物的排放。
变压器应具备可回收和可再生利用的特性。
7.安全要求:变压器在运行中应满足相关的安全要求,如防止触电危险、防火防爆等。
变压器的绝缘、接地和连接应符合安全规范,运行时应定期进行绝缘电阻测试,确保安全可靠。
总之,变压器技术规范要求涉及产品设计、材料选择、制造工艺、检测试验、运行维护等各个环节,旨在确保变压器具备良好的性能和质量,为电力系统的运行提供可靠的保障。
一、变压器、高低压设备技术要求:(一)、变压器采用在中高档的企业产品。
1、规范和标准1.1合同设备包括卖方向其他厂商购买的所有附件和设备,这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明,将包括在投标期内有效的任何修正和补充。
1.2除非合同另有规定,均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品,还应遵守合作方国家标准,当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
2、环境条件与设计条件2.1设备运行的环境要求供方应保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件,并且没有损坏和失灵,能长期满载连续运行。
1>周围空气温度最高温度:+40℃;最低温度:-5℃;日平均: +25℃;年平均: +20℃;2>海拔高度:小于1000米;3>环境相对湿度(在25℃时)多年平均值:小于85%;4>地震烈度:Ⅷ度;5>污秽等级:Ⅲ级6>安装地点:户内;2.2设备主要参数型号: SCB10 H系列干式变压器额定频率:50Hz;额定容量:见清单(图纸)空载额定电压变比: 10±2*2.5% /0.4kV短路阻抗: 6%或4 %(按设计要求)绝缘等级: H级相数及联接组标号:三相;D,Yn11;冷却方式: AN/AF;2.3过载能力变压器允许短时间过载能力在空气冷却情况下应满足表2.1要求(正常寿命,过载前已带满负荷)。
表2.1 变压器过载能力3、技术性能要求3.1一般要求1>干式变压器应是Nomex绝缘、空气自冷/强制风冷、高压绕组包封式或非包封式三相室内变压器。
2>干式变压器绝缘耐热等级不低于H级:主材和辅材均不低于H级的要求,且两者的缘耐热等级应一致。

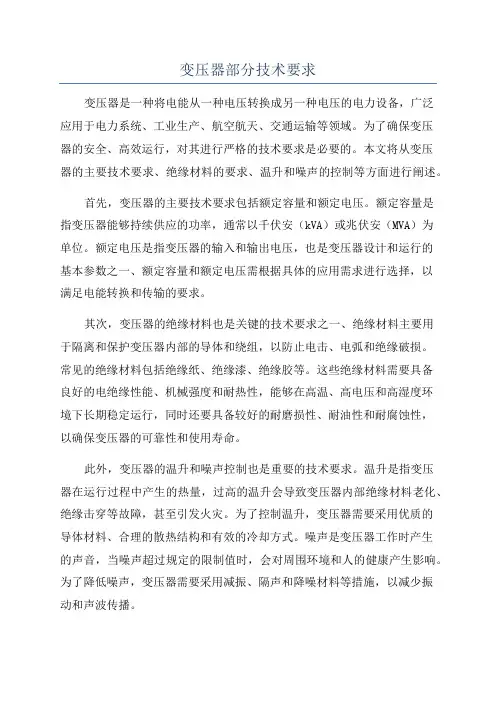

变压器部分技术要求变压器是一种将电能从一种电压转换成另一种电压的电力设备,广泛应用于电力系统、工业生产、航空航天、交通运输等领域。
为了确保变压器的安全、高效运行,对其进行严格的技术要求是必要的。
本文将从变压器的主要技术要求、绝缘材料的要求、温升和噪声的控制等方面进行阐述。
首先,变压器的主要技术要求包括额定容量和额定电压。
额定容量是指变压器能够持续供应的功率,通常以千伏安(kVA)或兆伏安(MVA)为单位。
额定电压是指变压器的输入和输出电压,也是变压器设计和运行的基本参数之一、额定容量和额定电压需根据具体的应用需求进行选择,以满足电能转换和传输的要求。
其次,变压器的绝缘材料也是关键的技术要求之一、绝缘材料主要用于隔离和保护变压器内部的导体和绕组,以防止电击、电弧和绝缘破损。
常见的绝缘材料包括绝缘纸、绝缘漆、绝缘胶等。
这些绝缘材料需要具备良好的电绝缘性能、机械强度和耐热性,能够在高温、高电压和高湿度环境下长期稳定运行,同时还要具备较好的耐磨损性、耐油性和耐腐蚀性,以确保变压器的可靠性和使用寿命。
此外,变压器的温升和噪声控制也是重要的技术要求。
温升是指变压器在运行过程中产生的热量,过高的温升会导致变压器内部绝缘材料老化、绝缘击穿等故障,甚至引发火灾。
为了控制温升,变压器需要采用优质的导体材料、合理的散热结构和有效的冷却方式。
噪声是变压器工作时产生的声音,当噪声超过规定的限制值时,会对周围环境和人的健康产生影响。
为了降低噪声,变压器需要采用减振、隔声和降噪材料等措施,以减少振动和声波传播。
在变压器的技术要求中,还包括其他一些方面,如过载能力、短路能力、介质损耗和短路阻抗等。
过载能力是指变压器在短时间内承受超过额定容量的负荷能力,通常以额定容量的倍数来表示。
短路能力是指变压器在短路故障时承受电流和能量的能力,决定了变压器的瞬态稳定性和安全性。
介质损耗是指变压器在电能转换过程中的能量损耗,通常以损耗角正切值来表示。

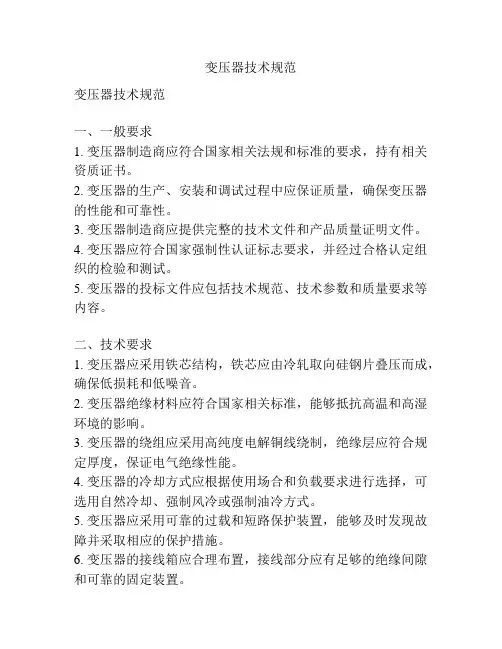

变压器技术规范变压器技术规范一、一般要求1. 变压器制造商应符合国家相关法规和标准的要求,持有相关资质证书。
2. 变压器的生产、安装和调试过程中应保证质量,确保变压器的性能和可靠性。
3. 变压器制造商应提供完整的技术文件和产品质量证明文件。
4. 变压器应符合国家强制性认证标志要求,并经过合格认定组织的检验和测试。
5. 变压器的投标文件应包括技术规范、技术参数和质量要求等内容。
二、技术要求1. 变压器应采用铁芯结构,铁芯应由冷轧取向硅钢片叠压而成,确保低损耗和低噪音。
2. 变压器绝缘材料应符合国家相关标准,能够抵抗高温和高湿环境的影响。
3. 变压器的绕组应采用高纯度电解铜线绕制,绝缘层应符合规定厚度,保证电气绝缘性能。
4. 变压器的冷却方式应根据使用场合和负载要求进行选择,可选用自然冷却、强制风冷或强制油冷方式。
5. 变压器应采用可靠的过载和短路保护装置,能够及时发现故障并采取相应的保护措施。
6. 变压器的接线箱应合理布置,接线部分应有足够的绝缘间隙和可靠的固定装置。
7. 变压器应具有良好的防腐性能,能够抵抗湿热和腐蚀性气体的侵蚀。
8. 变压器的外壳应采用防火材料,能够满足防火安全要求。
9. 变压器应具有合理的外形尺寸和重量,方便运输和安装。
三、质量控制1. 变压器制造商应建立质量管理体系,并按照ISO9001质量管理体系要求进行生产和管理。
2. 变压器制造商应制定详细的生产工艺流程和质量检验规程,并进行全过程的质量控制。
3. 变压器制造商应建立完善的质量跟踪记录系统,记录生产过程中的关键环节和质量数据。
4. 变压器制造商应对生产过程中的关键环节进行过程检验和抽样检验,确保产品质量稳定。
5. 变压器制造商应配备完善的质量检测设备和资质合格的检测人员,进行产品的质量检测和测试。
6. 变压器制造商应对成品进行全面的出厂检验,确保产品满足技术要求和客户需求。
四、安全要求1. 变压器制造商应按照国家相关法规和标准的要求,在设计和制造过程中注重安全性能。
变压器招标技术要求一、基本要求1.参标单位必须符合国家相关法律法规的规定,具有独立法人资格。
2.参标单位必须具有相关压器生产、供应经验,并提供相应的资质证明。
3.参标单位应提供相关变压器技术人员的资质证明,并具备相关的设计、研发、制造、验收、服务等能力。
二、技术要求1.变压器的额定容量、额定电压、额定频率等参数应符合国家相关标准规定。
2.变压器的三相短路阻抗应满足招标文件要求,同时须提供相应的测试证明。
3.变压器的绝缘电阻、绝缘电压等安全性能指标应符合国家相关标准规定。
4.变压器的负载损耗、空载损耗等指标应符合国家相关标准规定,并提供相应的测试证明。
5.变压器的过载容量应满足招标文件要求,并提供相应的计算依据和测试证明。
6.变压器的温升应符合国家相关标准规定,并提供相应的测试证明。
7.变压器的运行可靠性应保证,具备良好的容错能力,能适应各种运行环境和负载变化。
8.变压器的结构设计应合理,便于安装、维护和检修,并符合国家相关标准规定。
9.变压器的冷却方式和冷却器应满足招标文件要求,并能在额定功率下保持稳定的工作温度。
10.变压器的接线方式和接地方式应合理、可靠,并符合相关安全规范。
三、质量保证1.参标单位应提供相关的质量体系证明,如ISO9001质量管理体系认证证书等。
2.参标单位应提供变压器产品的质量保证书,保证变压器产品质量符合国家相关标准规定。
3.参标单位应提供变压器产品的试验报告、检测报告等,并确保产品符合国家相关标准规定。
4.参标单位应提供完整的变压器产品使用说明书,并提供相应的产品质量保修期限。
四、其他要求1.参标单位应提供完整的成本估算和报价表,并明确标明每项费用的基础和依据。
2.参标单位应提供相应的服务承诺,包括售后服务、维修服务等,并提供相关的服务承诺书或合同。
3.参标单位应提供相关的供货周期和交付计划,并确保按时交货。
4.参标单位应提供完整的资质文件和法定代表人授权书等相关文件。

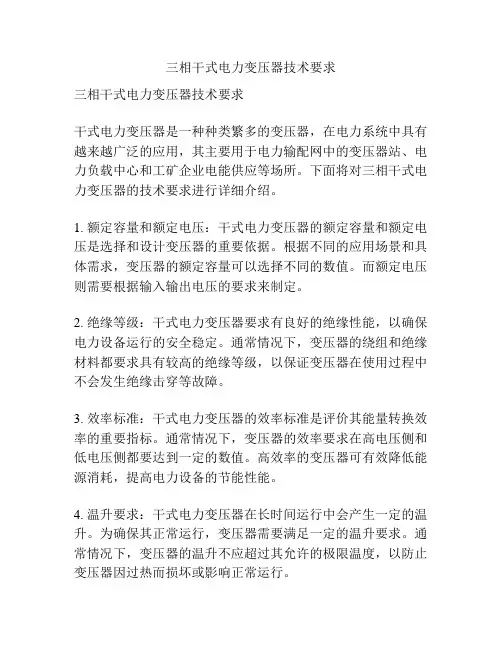

三相干式电力变压器技术要求三相干式电力变压器技术要求干式电力变压器是一种种类繁多的变压器,在电力系统中具有越来越广泛的应用,其主要用于电力输配网中的变压器站、电力负载中心和工矿企业电能供应等场所。
下面将对三相干式电力变压器的技术要求进行详细介绍。
1. 额定容量和额定电压:干式电力变压器的额定容量和额定电压是选择和设计变压器的重要依据。
根据不同的应用场景和具体需求,变压器的额定容量可以选择不同的数值。
而额定电压则需要根据输入输出电压的要求来制定。
2. 绝缘等级:干式电力变压器要求有良好的绝缘性能,以确保电力设备运行的安全稳定。
通常情况下,变压器的绕组和绝缘材料都要求具有较高的绝缘等级,以保证变压器在使用过程中不会发生绝缘击穿等故障。
3. 效率标准:干式电力变压器的效率标准是评价其能量转换效率的重要指标。
通常情况下,变压器的效率要求在高电压侧和低电压侧都要达到一定的数值。
高效率的变压器可有效降低能源消耗,提高电力设备的节能性能。
4. 温升要求:干式电力变压器在长时间运行中会产生一定的温升。
为确保其正常运行,变压器需要满足一定的温升要求。
通常情况下,变压器的温升不应超过其允许的极限温度,以防止变压器因过热而损坏或影响正常运行。
5. 绝缘水平:干式电力变压器的绝缘水平是保证其正常运行的重要条件。
必须要求变压器绕组和绝缘材料具有较高的绝缘水平,以确保正常运行中不会发生绝缘击穿或损坏等故障。
6. 噪音水平:干式电力变压器的噪音水平是评价其使用性能的重要指标。
在使用过程中,要求变压器的噪音水平要低于国家标准限值,以减少对周围环境和人员的干扰。
7. 防护等级:干式电力变压器在使用过程中可能会面临一些恶劣的环境,为了保证变压器的正常运行,需要提供一定的防护等级。
通常情况下,变压器的外壳和绝缘材料都要求具有良好的防水、防尘等等性能。
8. 可靠性:干式电力变压器是电力输配系统中的重要组成部分,其可靠性直接关系到电力系统的稳定性和正常运行。
10KV油浸式变压器技术要求1.输电容量:10KV油浸式变压器的额定容量应根据电网的输电容量需求确定,并应确保满足供电负荷的需求。
通常情况下,变压器的额定容量应略大于实际需要,以满足负荷的变动。
2.额定电压:10KV油浸式变压器的额定电压应为10KV,并应符合国家标准的相关规定。
同时,变压器的绝缘水平要求高,并且要具备良好的负载适应能力。
3.频率:10KV油浸式变压器的额定频率应为50Hz。
4.绝缘等级:10KV油浸式变压器的绝缘等级应符合国家标准的相关规定,一般情况下应为F级。
绝缘等级的选择应根据电网的运行条件和工作环境来确定,以确保变压器的安全可靠运行。
5.效率:10KV油浸式变压器的额定效率应达到国家标准的要求。
高效率的变压器可以降低能源消耗,并减少损耗,提高电网的经济性和运行效率。
6.过载能力:10KV油浸式变压器应具备良好的过载能力,能够在短时间内承受额定负荷的1.1-1.5倍电流不会造成过热。
过载能力的好坏直接关系到变压器的安全运行和可靠性。
7.温升:10KV油浸式变压器的温升应符合国家标准的相关规定,尤其是油温和绕组温升要控制在规定范围内,以保证变压器的绝缘和性能的稳定。
8.冷却方式:10KV油浸式变压器的冷却方式主要有自然冷却和强迫风冷两种。
冷却方式的选择要根据变压器的容量、使用环境等进行合理确定。
同时,冷却系统应具备良好的可靠性和稳定性,以保证变压器在工作过程中的正常散热。
9.保护控制系统:10KV油浸式变压器应配备完善的保护控制系统,包括过流、过压、短路、漏电等保护装置,以保证变压器在工作过程中的安全可靠。
10.可靠性:10KV油浸式变压器应具备良好的可靠性和稳定性,并且需要有较长的使用寿命。
变压器的设计、制造材料、工艺和质量控制等各方面都需要达到国家标准和行业要求。
总之,10KV油浸式变压器的技术要求主要包括输电容量、额定电压、频率、绝缘等级、效率、过载能力、温升、冷却方式、保护控制系统和可靠性等方面。
变压器技术要求
1、工作几环境条件
海拔:1000m以下
环境气温:最高气温:+40℃
最低气温:-25℃
最大月平均气温:+35℃
最大年平均气温:+25℃
最大日温差:25K
月平均最高相对湿度(25℃):90%
最大风速不超过34m/s(相当于风压700Pa)
耐地震能力:8度
防雨水等级:3级
防护等级:IP33
2、箱变高压进线开关采用VS1断路器,并有微机保护装置,加装电流速断和零序保护。
高压柜具有可靠的五防功能,所用闭锁装置应满足要求。
避雷器的安装位置应距底部有一定距离,以防与电缆终端安全距离不够,且应便于试验,并注意熔断器的安装方向。
接地应符合有关标准规定。
高压带电显示器的安装位置便于观察。
高压柜采用正面巡视及操作、侧边检修,高压室正面开一扇向外巡视对开门,侧边的隔墙为可拆卸们板。
3、变压器选用S11-M-400/10KV/0.4KV全铜变压器,且配备过负荷保护装置。
变压器室内设安全隔离网门,网门上有联锁装置,防止误入带电间隔。
4、箱变型式采用目字式。
低压部分为三台低压柜,低压进线断路器采用智能型(无失压脱扣器),低压电容补偿为主容量的30%。
5、各独立单元装设完善的控制、保护装置和照明系统。
所有箱门的设计尺寸应与所装用的设备尺寸相配合,所有的门应向外开,开启角度应大于90°,并设定位装置,门应有密封措施。
6、箱变采用金属式外壳,钢板厚度不小于2.0mm,顶部防雨为1.5mm不锈钢板。
外壳应有足够的机械强度,在起吊、运输和安装时不应变形或损伤。
箱变外壳应经过防腐处理和喷涂护层,表覆盖层为静电喷涂而成,图层部分不应小于150μm并应均匀一致。
表面覆盖图层应有牢固的附着力。
7、动力柜采用不锈钢防雨型,其中不锈钢板厚度不小于2.0mm。
配电箱也为不锈钢防雨型,并要求能使用明锁。
主要设备材料表
*质保金:中标价的5%
谈判成交方需按照图纸设计标准进行施工。
施工具体要求详见施工图纸。
*谈判成交方负责施工过程中的地方关系及地方电力部门关系的协调,在此过程中的费用由成交方负责。
*验收标准:由电力部门验收合格后交付使用。
响应人的设备报价中需包含运输费、安装费、施工费、税金、验收等一切费用。
注:技术指标中带“*”是关键参数,不允许偏离;带“*”项偏离有可能导致废标。
