第七章-基本样图的表示方法

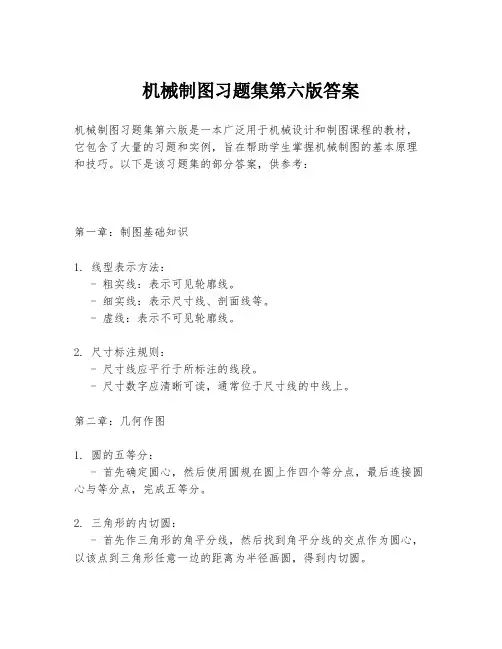

机械制图习题集第六版答案机械制图习题集第六版是一本广泛用于机械设计和制图课程的教材，它包含了大量的习题和实例，旨在帮助学生掌握机械制图的基本原理和技巧。

以下是该习题集的部分答案，供参考：第一章：制图基础知识1. 线型表示方法：- 粗实线：表示可见轮廓线。

- 细实线：表示尺寸线、剖面线等。

- 虚线：表示不可见轮廓线。

2. 尺寸标注规则：- 尺寸线应平行于所标注的线段。

- 尺寸数字应清晰可读，通常位于尺寸线的中线上。

第二章：几何作图1. 圆的五等分：- 首先确定圆心，然后使用圆规在圆上作四个等分点，最后连接圆心与等分点，完成五等分。

2. 三角形的内切圆：- 首先作三角形的角平分线，然后找到角平分线的交点作为圆心，以该点到三角形任意一边的距离为半径画圆，得到内切圆。

第三章：投影法1. 第一角投影：- 物体的三个视图（正视图、侧视图、俯视图）按照一定的顺序排列，通常为从左到右。

2. 第三角投影：- 与第一角投影不同，物体的视图排列顺序为从右到左。

第四章：组合体视图1. 组合体的视图表示：- 通过多个基本视图的组合来表达一个复杂的三维物体。

2. 组合体的尺寸标注：- 需要在每个视图中清晰地标注出物体的尺寸，以确保准确表达。

第五章：剖视图与断面图1. 剖视图的绘制：- 选择适当的剖面线，沿着剖面线切开物体，然后在视图中表示出内部结构。

2. 断面图的应用：- 当需要特别强调物体的某个截面时，可以使用断面图来详细展示。

第六章：轴测图1. 轴测图的绘制方法：- 使用特定的轴测投影规则，将三维物体投影到二维平面上。

2. 轴测图的尺寸标注：- 确保在轴测图中正确地标注出物体的尺寸，以便于理解和制造。

第七章：标准件与常用件的表示方法1. 螺栓、螺母的表示：- 使用标准的符号和表示方法来绘制螺栓和螺母。

2. 齿轮的表示：- 展示齿轮的齿形和尺寸，包括模数、齿数等参数。

第八章：装配图1. 装配图的绘制：- 展示多个零件如何组合在一起形成完整的机械设备。

第七章地形图的基本知识主要内容和重点：本章主要介绍了大比例尺地形测图中地物、地貌的表示方法。

重点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高线表示基本地貌、地貌特征点、地貌特征线。

7. 1 地图、平面图和地形图将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面，得到的图形保持了与地面实体的相似性。

如果不是投影在椭圆体表面，而是投影在平面上，则必须采用特殊的方法才能使变形限制在一定的范围内。

这种特殊的制图方法称为地图投影。

若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。

对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。

工程上所指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。

如果图上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图便称为地形图（图7 —1）。

图7—1 1 : 2000地形图7. 2比例尺地面上的地物或地貌（高低起伏的地表情况）在平面上的投影，不可能按其真实的大 小绘在图上，而是将其缩小。

经缩小后，地形图上直线的长度与其地面上相应直线的水 平距离之比称为地形图的比例尺。

设在地形图上直线的长度为 I ,在地面上相应直线的水平距离为 L ，则地形图的比例 尺为111如丄，，一— 等。

假设某直线在地面上水平距离为500 1000 10000形图上长度为4.6 cm ，则地形图的比例尺为丄 _ 4.6 1 M 一 9200 一 2000以分数表示的比例尺称为数字比例尺。

数字比例尺的分母表示地面水平距离在图上 缩小的倍数。

比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。

工程建设上,，等则称为小比例尺地形图。

所谓比例尺的大小，是当一种比例尺与另一种1000000比例尺相比较时，如某一种比例尺在图上对同一地物所画出的图形比较大，则该比例尺 为较大的比例尺。

第七章图样画法一.教学目的了解工程图样的视图方法、建筑图样中的各种简化画法。

，理解建筑剖面图、断面图的形成原理，掌握各种剖面图、断面图的使用及画法。

二.教学重点讲课重点：剖面图的形成及画法。

断面图的形成及画法。

断面图与剖面图的区别三.教学难点如何正确地绘制形体的剖面图、断面图，帮助学生更好地建立空间概念。

四.布置作业习题集§7-1 投影法与视图配置一、基本视图表达一个形体可有六个基本投射方向。

相应地有六个基本投影面分别垂直于这六个基本投射方向。

通常也把这六个基本投射方向称为六个基本视向，垂直于V面、H面、W面的基本投射方向分别称为正视方向、俯视方向、侧视方向。

六个基本投影面组成了一个方箱，把待表达的形体围在当中。

形体在这些基本投影面上的投影称为基本视图。

同三面图一样，六个基本视图之间仍然保持着内在的投影联系，即“长对正，高平齐，宽相等”的三等规律。

在实际工作中，当在同一张图纸上绘制同一个物体的若干个视图时，为了合理地利用图纸可将各视图的位置按这样的顺序进行配置。

此时每个视图一般应标注图名。

图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准。

二、镜像投影有些工程构造，如板梁柱构造节点（图a），因为板在上面，梁、柱在下面，按第一角画法绘制平面图的时候，梁、柱为不可见，要用虚线绘制，这样给读图和尺寸标注带来不便。

如果把H面当作一个镜面，在镜面中就能得到梁、柱为可见的反射图像，这种投影称为镜像投影。

镜像投影法属于正投影法。

镜像投影是形体在镜面中的反射图形的正投影，该镜面应平行于相应的投影面。

用镜像投影法绘图时，应在图名后加注“镜像”二字（图b），必要时可画出镜像投影画法的识别符号（图c）。

这种图在室内设计中常用来表现吊顶（天花）的平面布置。

§7-2 剖面图一、剖面图的基本概念1.概念：工程上常采用作剖面的办法，即假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察者之间的部分形体，把原来不可见的内部结构变为可见，将剩其余的部分投射到投影面上，这样得到的投影图称为剖面图，简称剖面。
