ZL—401铝合金二次铸锭变质处理

铝合金的变质处理铝合金的变质处理铸锭组织的不均匀性集中的影响到铸锭的性能，用于锻造、轧制和挤压的铸锭特别不希望降低合金工艺塑性的柱状组织。

通常，具有细小晶粒组织、细微的晶粒内部结构和过剩相均匀分布的合金具有最好的铸态性能和最高的压力加工塑性。

采用增大冷却速度、低温浇注、超声波振荡铸造、电磁铸造等措施均有利于获得上述理想组织，但这些办法均有局限性，只有对合金采取变质处理才是调整铸锭组织的根本手段。

一、变质处理概述所谓变质处理就是在少量的专门添加剂（变质剂）的作用下改变铸态合金组织，使金属或合金的组织分散度提高的过程。

目前，这种处理方法的技术术语很不统一，有的叫细化处理，还有的叫孕育处理。

变质处理的分类也各不一样。

有人根据金属及合金的最终组织变化特征将变质处理分为三类：把改变初生树枝晶和其他初生晶尺寸的处理叫第一类变质处理，把改变初生树枝晶内部结构的处理叫第二类变质处理，把改变共晶组织的处理叫第三类变质处理。

也有人根据变质剂的作用特性，把变质处理分为三类四组（见表2—5—3）。

还有人按对结晶着的合金的物理作用和冶金作用来分类。

显然，这些概念之间的界限是很难区分的。

本手册把变质处理理解为金属及合金铸锭组织弥散度的提高。

表2—5—3变质剂的类别及其作用特性类别变质剂组别作用性质可能的变质机构I晶核变质剂l不起化学作用，但结构上具有共格性起晶核或生核基底作用，如铝中的TiC及其他高熔点夹杂物2起化学作用且有结构上的共格性包晶反应产生晶核质点，并改变周围液相的成分浓度，如钛和铝作用生成的TiAl，Ⅱ吸附变质剂3活性吸附或物理吸附吸附在晶面上，阻碍晶粒成长，促使过冷增核，如铝硅合金中加钠Ⅲ改变结构不匀性变质剂4起机械或物化作用，改变液相结构及分布状况均匀液相成分和温度，改变晶核质点的活性目前，有各种说明变质处理过程的理论，其中，比较著名的有晶核形成论、碳化物论、包晶反应论、原子结构论等，但其中没有一种理论可以全面地说明这种过程。

职业教育材料成型与控制技术专业教学资源库《铝合金铸件铸造技术》课程教案铝合金液熔体处理—晶粒细化与变质处理制作人：张保林陕西工业职业技术学院铝合金液熔体处理——晶粒细化与变质处理一、概述对铝合金熔体进行细化、变质处理，以控制铝铸件的铸态组织是铸造铝合金熔炼的重要一环，也是获得高品质铝铸件的基本条件。

对于A1-Cu系、Al-Mg系、Al-Zn系等固溶体型合金，为防止产生铸造裂纹，提高力学性能，一般都需要进行细化处理，以使α(A1)固溶体的晶粒细化；对A1-Si系合金一般也常对其进行α(A1)晶粒细化处理。

二、晶粒细化α(A1)晶粒细化处理。

常用的晶粒细化剂有钛、硼、锆及稀土金属等，以中间合金或盐类形式加入铝液。

（1）中间合金形式加入常用细化剂主要有Al-Ti、Al-B、Al-Ti-B和Al-Ti-C等中间合金。

这些细化剂加入铝液后产生大量的TiAl3、AlB2、TiB2、TiC等微粒，它们熔点都较高，且晶格常数与α(A1)固溶体的很相近，所以作为异质核心抑制树枝状初生α(A1)晶粒的长大。

不同的细化剂细化效果和衰退特性是有区别的。

常用的Al-5％Ti、Al-5％Ti-1％B和A1-4％B细化剂对A356合金(与ZLSi7Mg相近)晶粒作用效果比较见图1。

图1 A356合金晶粒细化效果比较细化剂的加入量和合金种类、成分、加入工艺、熔炼温度、浇注时间等有关，细化剂的加入温度一般为710～730℃，加入量占合金的0.4％～0.6％。

添加Ti、B元素细化处理的铝液中，如果存在Zr、Cr、Mn等元素，将减弱细化效果，甚至出现“中毒”而失去细化效果。

其原因有些研究者认为是由于Zr、Cr、Mn等元素与TiAl3、TiB2、TiC微粒之间发生作用，形成了新相改变了原有的点阵常数，因而失去了异质核心作用所造成的。

（2）盐类形式加入。

含有很强晶粒细化作用的Ti、B、Zr等元素的氟钛酸钾、氟硼酸钾、氟锆酸钾等盐类物质。

铝合金的变质处理材料与能源学院金属材料工程2011级2班范宇鑫【摘要】变质处理指的是向金属液内添加少量物质，促进金属液生核或改变晶体生长过程的方法。

而铝合金制造过程中变质处理是必不可少的工艺，加入不同的变质剂对合金的工艺性能有着不同的影响。

关键词：铝合金变质处理铝合金的制备主要有铸造和压力变形两种。

铝合金制造过程中的缺陷有氧化夹渣、气孔气泡、缩松疏松、裂纹等。

这些缺陷严重影响铝合金的性能，容易造成断裂和磨损。

为了防止这些缺陷的产生，提高铝合金的工艺性能，加入变质剂就是一种有效的措施。

变质处理的目的主要是细化晶粒、改善脆性相、改善晶粒形态和分布状况。

变质处理的机理众说纷纭，主要分为两种：一是不溶性质点存在于金属液中的非均质晶核作用；二是以溶质的偏析及吸附作用。

在变质剂完全溶解于金属液且不发生化学反应生成化合物的情况下，变质剂就像溶质一样，在凝固过程中，由于偏析使固/液界面前沿液体的平衡液相线温度降低，界面处成分过冷度减少，致使界面上晶体的生长受到抑制，枝晶根部出现缩颈而易于分离。

同时，由于变质剂易偏析和吸附，故阻碍晶体生长的作用也加强。

因此，往往只需加入少量变质剂，就能显著细化晶粒。

其中，不同的变质剂所发挥的作用有所不同，常见以下几种变质剂：（1）钠盐变质剂：Na元素可使共晶硅的结晶由短圆针状变为细粒状，并降低共晶温度，增加过冷度，细化晶粒。

其细化效果，对冷的慢的砂型、石膏型铸件而言比较好，还有分散铸件（铸锭）缩窝的作用，这对要求气密性好的铸件有重要的作用。

钠盐变质法的成本低，制备也比较简单，适合批量小、要求不很高的产品，但其缺点是，由于钠是化学活泼性元素，在变质处理中氧化、烧损激烈、冒白色烟雾，对人体和环境都有危害，操作也不太安全，特别是易使坩埚腐蚀损坏，它的充分变质有效时间短，一般不超过1h。

钠还使Al-Mg系合金的粘性增加，恶化铸造性能，当钠量多时，还会使合金的晶粒催化，所以Al-Mg系合金和含Mg量高于2%的Al-Si合金，一般都不用钠盐变质剂来进行变质处理，以免出现所谓“钠脆”现象。

铸造铝合金变质处理一、引言铝合金是一种重要的结构材料，具有良好的力学性能和耐腐蚀性。

然而，铝合金在铸造过程中会产生一些缺陷，如晶粒过粗、析出相不均匀等，从而影响其力学性能。

为了改善铝合金的性能，铸造后常常需要进行变质处理。

本文将探讨铝合金变质处理的原理、方法和应用。

二、铝合金变质处理的原理铝合金变质处理是通过热处理方法改变合金的组织结构，达到调节性能的目的。

变质处理的原理主要包括相变、析出和固溶。

1. 相变：在变质处理过程中，铝合金中的一些固溶相会发生相变，从而引起组织结构的变化。

常见的相变有固溶相变、过饱和固溶相变和共析相变等。

2. 析出：在变质处理过程中，一些固溶相会从固溶体中析出，形成新的相或颗粒。

这些析出相的形成可以改变合金的硬度、强度和耐腐蚀性能。

3. 固溶：固溶是指将合金加热至高温状态，使固溶体中的溶质原子分散均匀。

通过固溶处理，可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。

三、铝合金变质处理的方法铝合金变质处理的方法主要包括热处理和化学处理两种。

1. 热处理：热处理是指将铝合金加热至一定温度，保持一段时间后冷却。

常见的热处理方法有固溶处理和时效处理。

- 固溶处理：固溶处理是将合金加热至固溶温度，使溶质原子充分溶解在基体中，然后快速冷却。

固溶处理可以消除合金内部的偏析和缺陷，提高合金的均匀性和稳定性。

- 时效处理：时效处理是在固溶处理后，将合金加热至较低的温度，保持一定时间后冷却。

时效处理可以使合金中的析出相得到充分的析出和成长，从而改善合金的强度和硬度。

2. 化学处理：化学处理是指利用化学反应改变合金的组织结构。

常见的化学处理方法有酸洗、碱洗和电解处理等。

这些化学处理方法可以去除合金表面的氧化物和杂质，提高合金的表面质量和耐腐蚀性能。

四、铝合金变质处理的应用铝合金变质处理广泛应用于航空航天、汽车制造、电子设备等领域。

1. 航空航天领域：航空航天领域对铝合金的性能要求较高，因此变质处理是必不可少的工艺。

铝合金变质处理操作方法
铝合金变质处理是一种通过热处理使铝合金达到理想强度和硬度的方法。

下面是一般的铝合金变质处理操作步骤：
1. 预处理：将铝合金零件完全清洁，并去除表面的油污和氧化物。

2. 加热：将清洁的铝合金零件放入专用炉中，进行加热。

加热温度通常根据合金种类和要求进行调整，一般在500C到600C之间。

3. 保温：将铝合金零件在加热温度下保持一段时间，以使合金达到均匀的温度分布。

4. 冷却：将加热的铝合金零件取出并迅速冷却，一般可以使用水浴或空冷等方法进行冷却。

冷却速率对于合金性能有重要影响，可以根据需要进行调整。

5. 回火处理：在需求强度和硬度较低的情况下，可以进行回火处理。

回火温度通常在150C到200C之间，时间根据合金种类和要求进行调整。

6. 检验：对处理后的铝合金进行硬度、强度、尺寸等检验，确保其符合要求。

需要注意的是，以上步骤是一般的变质处理操作方法，具体操作步骤和参数应根据不同的合金种类、要求和设备进行调整。

不正确的处理方法可能导致铝合金性能下降或出现破损等问题，因此建议在进行变质处理前咨询专业人士或参考相关的处理规范。

铝合金变质处理的现状和发展趋势铝合金变质处理的现状和发展趋势近年来，随着科技的不断进步和工业的飞速发展，铝合金作为一种轻质、高强度和耐腐蚀的金属材料，被广泛应用于航空航天、汽车制造、建筑工程等领域。

而铝合金的性能优化和改善往往需要通过变质处理来实现。

本文将对铝合金变质处理的现状和发展趋势进行全面评估，并对其进行深度和广度兼具的探讨。

一、铝合金变质处理的现状1. 变质处理的定义和意义变质处理是指将铝合金加热至一定温度，然后经过一定时间的保温，最后迅速冷却，以改善铝合金的力学性能和耐热性能的工艺过程。

这一过程在铝合金的加工和制造过程中起着至关重要的作用，可以显著提高铝合金的硬度、强度、耐腐蚀性和耐热性，从而扩大了铝合金的应用范围。

2. 变质处理的方法和技术目前，常见的铝合金变质处理方法包括固溶处理、时效处理和固溶时效处理。

固溶处理是指将铝合金加热至固溶温度，使合金元素溶解在铝基固溶体中，然后通过快速冷却来固定固溶体的组织。

时效处理是在固溶处理的基础上，通过加热和保温的方式使固溶体中形成沉淀相，从而提高合金的硬度和强度。

固溶时效处理则是将固溶处理和时效处理结合起来，以获得最佳的性能。

3. 变质处理的应用领域与发展趋势铝合金的变质处理在航空航天、汽车制造、建筑工程等领域有着广泛的应用。

随着各行业对材料性能要求的不断提高，对铝合金变质处理工艺的需求也日益增加。

未来，铝合金变质处理将更加注重工艺的精密化、一体化和智能化，以满足不同行业对材料性能的多样化需求。

二、铝合金变质处理的发展趋势1. 技术与设备的改进随着科技的进步，铝合金变质处理技术日益成熟，新型的变质处理设备也不断涌现。

高温固溶设备、快速冷却设备、智能化控制系统等先进设备的应用，使得变质处理工艺更加精准、高效和可控。

2. 环保与节能在当前环保和节能的大背景下，铝合金变质处理工艺也向着环保、节能的方向不断发展。

新型的变质处理工艺应当注重能源的利用效率、废气的处理和材料的循环利用，以降低对环境的影响。

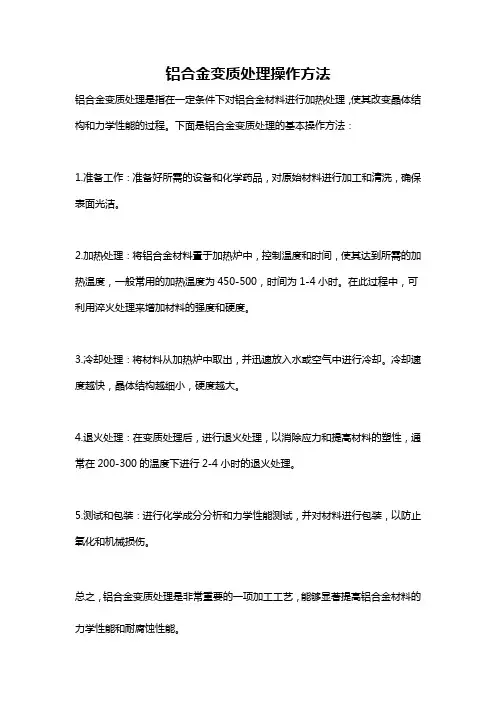

铝合金变质处理操作方法
铝合金变质处理是指在一定条件下对铝合金材料进行加热处理，使其改变晶体结构和力学性能的过程。

下面是铝合金变质处理的基本操作方法：
1.准备工作：准备好所需的设备和化学药品，对原始材料进行加工和清洗，确保表面光洁。

2.加热处理：将铝合金材料置于加热炉中，控制温度和时间，使其达到所需的加热温度，一般常用的加热温度为450-500，时间为1-4小时。

在此过程中，可利用淬火处理来增加材料的强度和硬度。

3.冷却处理：将材料从加热炉中取出，并迅速放入水或空气中进行冷却。

冷却速度越快，晶体结构越细小，硬度越大。

4.退火处理：在变质处理后，进行退火处理，以消除应力和提高材料的塑性，通常在200-300的温度下进行2-4小时的退火处理。

5.测试和包装：进行化学成分分析和力学性能测试，并对材料进行包装，以防止氧化和机械损伤。

总之，铝合金变质处理是非常重要的一项加工工艺，能够显著提高铝合金材料的力学性能和耐腐蚀性能。
