变电站给排水设计概述

给排水工程设计概况.docx第一篇范本如下：正文：一.设计目标该工程的设计目标是确保给排水系统安全可靠运行，满足建筑物及人员的日常需求。

二.设计范围1. 给水系统设计1.1 给水管道布置设计1.2 水泵房设计1.3 水箱设计1.4 防火水系统设计2. 排水系统设计2.1 内部排水系统设计2.2 外部排水系统设计2.3 雨水系统设计2.4 排水泵站设计三.技术要求1. 给水系统技术要求1.1 水质要求1.2 设备选型要求1.3 水压稳定要求1.4 防止水质二次污染要求2. 排水系统技术要求2.1 排水管道要求2.2 设备选型要求2.3 排水泵站要求四.设计方案1. 给水系统设计方案1.1 给水管道布置方案1.2 水泵房布置方案1.3 水箱布置方案1.4 防火水系统布置方案2. 排水系统设计方案2.1 内部排水系统布置方案2.2 外部排水系统布置方案2.3 雨水系统布置方案2.4 排水泵站布置方案五.施工图设计提供施工图设计，包括给水系统、排水系统的管道布置图、设备安装图等。

六.附件本文档涉及的附件包括：1. 设计图纸附件2. 设备选型表格附件3. 相关文献资料附件法律名词及注释：1. 给水工程：指供水系统的设计、建设、维护及管理工作。

2. 排水工程：指排水系统的设计、建设、维护及管理工作。

3. 法律框架：指给排水工程设计所涉及的法规、法律和规章。

4. 设计范围：指给排水工程设计所涉及的具体范围和内容。

5. 技术要求：指给排水工程设计的技术要求和标准。

6. 设计方案：指给排水工程的设计方案和布置方案。

第二篇范本如下：正文：一.工程概况本工程为给排水工程设计，主要包括给水系统和排水系统的设计。

二.设计范围1. 给水系统设计1.1 给水管道设计1.2 水泵房设计1.3 水箱设计2. 排水系统设计2.1 内部排水系统设计2.2 外部排水系统设计2.3 雨水系统设计2.4 排水泵站设计三.技术要求1. 给水系统技术要求1.1 水质要求1.2 设备选型要求1.3 水压稳定要求1.4 防止水质二次污染要求2. 排水系统技术要求2.1 排水管道要求2.2 设备选型要求2.3 排水泵站要求四.设计方案1. 给水系统设计方案1.1 给水管道布置方案1.2 水泵房布置方案1.3 水箱布置方案2. 排水系统设计方案2.1 内部排水系统布置方案2.2 外部排水系统布置方案2.3 雨水系统布置方案2.4 排水泵站布置方案五.施工图设计提供施工图设计，包括给水系统、排水系统的管道布置图、设备安装图等。

变电站室内给排水施工方案一、系统概述变电站室内给排水系统是确保变电站正常运行的重要基础设施之一。

该系统主要负责为变电站内的各类设备提供所需的水源，并将废水及雨水等排水进行妥善处理。

在施工过程中，需充分考虑系统的稳定性、安全性及耐用性。

二、水泵选型与布置根据变电站的用水需求，选择合适型号的水泵，确保水泵的流量和扬程满足设计要求。

水泵布置应考虑空间合理利用、噪音控制、运行维护方便等因素。

对于重要的水泵设备，建议设置备用泵，以应对突发情况。

三、管道材料与安装管道材料应选用耐腐蚀、耐压力强的材料，如PPR、PVC等新型塑料管材。

管道安装应遵循国家相关标准和规范，确保管道连接牢固、密封性好。

安装过程中应注意管道的支撑与固定，避免出现晃动或变形。

四、阀门选择与安装根据管道系统的功能和需求，选择合适类型的阀门，如截止阀、止回阀、安全阀等。

阀门安装应便于操作和维护，同时确保阀门的密封性能。

五、给水系统设计给水系统应确保水源充足、水质合格。

系统设计应考虑到各种用水点的供水需求，确保供水压力和流量的稳定性。

给水管道应设置合适的支管和分支，以满足不同区域的用水需求。

六、排水系统设计排水系统应确保废水、雨水等能够及时排出，避免积水。

排水管道的设计应考虑坡度、流速等因素，确保排水畅通。

对于重要设备或区域的排水，建议设置独立的排水系统，以提高安全性。

七、消防系统设计变电站应设置独立的消防给水系统，确保在火灾等紧急情况下能够提供充足的水源。

消防管道应设置明显的标识，以便于快速定位和使用。

消防系统应定期进行演练和维护，确保其在关键时刻能够正常运行。

八、施工安全与质量控制施工过程中应严格遵守国家安全生产相关法律法规，确保施工人员的生命安全。

对于施工过程中使用的材料、设备等，应进行严格的质量检查，确保其符合设计要求。

施工完成后，应进行全面的质量验收，确保给排水系统的功能性和安全性。

综上所述，变电站室内给排水施工方案的制定和实施，需要充分考虑系统的整体性、安全性和耐用性。

给排水工程概述概述：给排水工程是指针对城市建设、农村建设以及工业领域等各类建设项目中的给水和排水系统的规划、设计、施工和运营管理等综合性工程项目。

给排水工程在城市建设中具有重要作用，它涉及到人们的生活用水、工业用水以及污水处理等方面，直接关系到人民的生活质量和城市环境的改善。

一、给排水概述给排水是指城市中的供水和排水系统。

供水系统将水源引入城市，并通过管道输送到各个用水点。

排水系统则将使用过的水和废水从居民区、工业区等排出城市并进行合理处理。

1. 给水系统给水系统是指将水源引入城市的系统，包括水源、取水设备、输水管道、净水设备等。

水源可以来自于河流、湖泊、地下水等。

取水设备常见有水泵站或水厂，用于将水源抽取到市区。

输水管道则负责将水源输送到各个居民区、工业区等供水点。

净水设备则负责对水质进行处理，保证供水的安全和清洁。

2. 排水系统排水系统是指将使用过的水和废水从城市排出的系统，包括污水管网、污水处理设施等。

污水管网负责将城市中产生的污水输送到污水处理设施。

污水处理设施则是对污水进行处理的场所，以达到安全排放的要求。

常见的处理方法包括物理处理、生物处理和化学处理等。

二、给排水工程的重要性给排水工程在城市建设中具有重要作用。

以下是几个方面的介绍：1. 改善居民生活条件给排水工程能够提供干净的饮用水和居民区的排水系统，改善了人们的生活条件。

通过供水系统，居民能够方便获取到清洁的饮用水，保障了人们的健康。

而排水系统可以将生活污水迅速排出，保持了居民区的清洁和卫生。

2. 促进城市经济发展给排水工程也对城市的经济发展起到了重要推动作用。

供水系统的建设可以满足工业生产和商业活动的用水需求，为城市的经济活动提供了保障。

排水系统则是保证了工业区和商业区的废水得到妥善处理，避免了环境污染。

3. 改善城市环境质量给排水工程的建设对改善城市环境质量具有重要意义。

通过排水系统的建设和污水处理设施的运行，可以有效减少污水的直接排放，降低了水体、土壤和大气的污染程度，改善了城市的环境质量。

变电站室内给排水施工方案1. 引言变电站是电力系统中非常重要的设施之一，它起着将高压电能转换为低压电能的作用。

在变电站的建设和运营过程中，给排水系统是必不可少的一部分。

本文档将介绍变电站室内给排水施工方案，包括设计原则、设备选择、管道布置等内容。

2. 设计原则2.1 安全性在变电站室内给排水施工中，安全性是最重要的原则之一。

要确保给排水系统的设计和施工符合相关的安全标准和规范，以防止任何电力设备和电源发生短路、漏电等事故。

2.2 可靠性给排水系统的可靠性是为了保证变电站运营的正常进行。

应选用高质量的设备和材料，确保系统的长期稳定运行。

在设计布置时，应充分考虑设备的可靠性和易维修性，以便在需要时进行维护和修理。

2.3 经济性给排水系统的施工和运行费用在项目预算中占有相当的比例。

要在满足安全和可靠性要求的前提下，尽量控制施工成本。

在设备和材料选择上，应优先考虑性价比较高的产品。

3. 设备选择3.1 水泵水泵是变电站室内给排水系统中必不可少的设备之一。

根据给水和排水需求的不同，选择适用的水泵类型。

常见的水泵类型包括离心泵、轴流泵和混流泵等。

在选择水泵时，要考虑其流量、扬程、功率等参数，并确保其能够满足变电站的需求。

3.2 管道管道是给排水系统的骨架，负责输送流体。

在变电站室内给排水系统中，一般使用金属管道，如镀锌钢管、不锈钢管等，以保证其耐腐蚀性和耐高温性。

在安装管道时，要注意合理布置，避免泄漏和堵塞等问题的发生。

3.3 阀门阀门用于控制和调节流体的流量和压力。

在变电站室内给排水系统中，常见的阀门包括闸阀、截止阀、调节阀等。

选用合适的阀门可以提高系统的可控性和灵活性。

4. 管道布置4.1 主要管道布置变电站室内给排水系统的主要管道包括给水管道和排水管道。

给水管道负责将水源引进变电站，并将其分配到各个用水点。

排水管道则负责将废水和污水排出变电站。

主要管道的布置应尽量缩短管道长度，减少压力损失。

根据变电站的实际情况和需求，合理设计管道的走向和连接方式，确保系统的顺畅运行。

变电站中建筑物给排水工程设计与施工要点摘要：变电站给排水工程施工质量对变电站排水功能发挥具有决定作用，直接影响运行员工工作环境和生活质量，若变电站给排水施工存在安全隐患和质量问题，则会严重影响用户人身财产安全和变电站企业、施工单位企业形象。

随着现代经济社会飞速发展，用户对变电站功能提出更高要求，变电站工程施工要加强给排水建设规划，对给排水施工过程中存在的问题及改进对策进行分析研究，保证给排水施工质量。

关键词：变电站；建筑物；给排水；设计施工1 给排水工程的重要性第一，变电站给排水是经济发展的主要需求能源，能够为城市发展提供稳定的基础[1]。

如果想要顺利实现可持续发展目标，必须要科学管控能源，而水资源会对经济发展产生直接的影响。

变电站建筑项目需要做好每一个环节的工作，在每一个环节中所消耗的水资源量都比较大，此时将给排水工程做好非常关键。

第二，变电站建筑给排水与地球保护要求相符合，只有对水资源流失及环境污染问题加以控制，才能积极促进城市的发展。

特别是对于变电站建筑施工来说，在给排水施工中节能减排工作至关重要，这样不仅可以对整体生存方式加以优化，而且能够有效促进运行员工生活质量的提高。

第三，变电站建筑给排水能够为运行员工生活质量提供重要的保证，在社会经济发展中显著提升了人们的生活质量，对环境也提出了明确的要求。

此时，在给排水工程设计中必须要将水资源的消耗与污染控制好，以满足人们对于居住环境的需求，科学应用水资源。

2. 变电站建筑给排水工程的特点(1）排水立管长，排水量小。

变电站生产运营中需要的员工人数不多，单变电站一般占地规模较大，在一定程度上用水量相对较小、排水量相对较大，当大量运行员工同时用水时，尤其是在早高峰和晚高峰，用水压力增大，管道内的水流量增加，管道中的压力会逐渐增加，从而导致管道上的水封损坏，影响人们正常用水。

(2）用户数量多，用水量大。

变电站建筑相对于普通建筑而言，楼层低，居住人口多、居住密度较大，用水量较多，尤其是在用水高峰期，如果因部分原因造成停水或水管堵塞，会在一定程度上影响运行员工的正常生活，造成不必要的损失。

变电站和换流站给水排水设计规程本文旨在为变电站和换流站厂房设计提供给水排水系统设计规程，旨在实现变电站和换流站厂房给水排水系统的安全性、环保性、可靠性和技术性，建立起一套完整的设计规程，以保证给水排水系统的质量和可靠性，满足变电站和换流站厂房的给水排水需求。

一、总则1、变电站和换流站厂房的给水排水设计须遵守《变电站和换流站安全防护规程》、《给水排水技术规范》、《水平法》及行业标准，确保技术合理性和精准度；2、在给水排水设计中，应考虑变电站和换流站厂房各项设备及系统的给水排水要求，解决给水排水问题；3、变电站和换流站厂房给水排水设计应采用先进的技术手段，保证给水排水系统的质量；4、给水排水设计应符合国家有关安全、节能、环保的技术要求，结合实际情况采取有效措施督促和控制实施质量。

二、给水系统设计1、给水系统设计要满足变电站和换流站厂房所需的给水量，流量，压力；2、给水系统设计时要有充分的设计安全系数，使变电站和换流站厂房能够满足变电站和换流站容量需求；3、给水系统应采用先进的节能和环保技术，减少水耗，减少能耗；4、给水系统应考虑给水水源的安全，水的质量，系统的操作方法等因素，采取有效的措施；5、对厂房设备要有适当的灭火系统，确保给水系统安全可靠；6、设计应考虑节水、节能、环保等因素，采取适当措施，建立节水、节能管理制度，减少污水排放量。

三、排水系统设计1、排水系统设计要满足变电站和换流站厂房排水量、流量和压力的要求；2、排水系统设计应考虑排水的质量、排水的方式、建立有效的排水系统和实施设备；3、排水系统应采用先进的节能排水技术，在厂房环境中，尽量减少给水排水对环境的污染；4、排水系统设计应考虑排水污水的处理方法，处理后的污水中，有机物、重金属和其他有毒有害物质的排放量；5、排水系统应有良好的排水管理制度，采用智能化技术，实现自动报警、监控和控制；6、排水系统设计应采用先进的节能环保技术，建立有效的排水管理制度，减少排水量。

变电所给水排水设计规程变电所给水排水设计规程·消防给水·室内消火栓相关标签：消防给水室内消火栓编辑5.4 室内消火栓5.4.1 变电所内建筑物满足下列条件时，可不设室内消火栓系统：1．耐火等级为一、二级且可燃物较少的丁、戊类建筑物。

2．耐火等级为三、四级且建筑体积不超过3000m3的丁类建筑物和建筑体积不超过5000 m3的戊类建筑物。

3．室内没有生产、生活给水管道，室外消防用水取自蓄水池且建筑体积不超过5000m3的建筑物。

5.4.2 建筑物室内消火栓用水量应根据同时使用水枪数量和充实水柱长度计算确定。

室内消火栓用水量一般可采用10L/s。

5.4.3 建筑物内同时设有室内消火栓与水喷雾灭火系统时，其室内消防用水量应按照室内消火栓与水喷雾灭火系统用水量之和计算。

5.4.4 室内消防管道及消火栓的布置，应符合GBJ 16的有关规定。

5.4.5 室内消火栓宜设置在楼梯间和通道内，有电气设备的房间不宜采用消火栓灭火方式。

5.4.6 室内消火栓给水管网与室内水喷雾灭火系统的管网宜分开设置；如有困难，应在报警阀前分开设置。

变电所给水排水设计规程·消防给水·消防水池相关标签：消防给水消防水池编辑5.5 消防水池5.5.1 供水水源不能满足变电所消防用水要求时应设消防蓄水池。

5.5.2 消防水池的容量应满足在火灾延续时间内消防用水总量的要求。

室内外消火栓火灾延续时间按2h计算；水喷雾灭火系统火灾延续时间按不小于0.4h计算；在火灾情况下能保证连续补水时，消防水池的容量可减去火灾延续时间内补充的水量。

5.5.3 寒冷地区的消防水池应有防冻措施。

变电所给水排水设计规程·消防给水·室外消火栓相关标签：•消防给水•室外消火栓编辑5.3 室外消火栓5.3.1 变电所内建筑物满足耐火等级不低于二级，体积不超过3000m3，且火灾危险性成戊类时，可不设消防给水。

5.3.2 设计室外变压器水喷雾灭火系统时，应同时设计室外消火栓系统。

变电站精细化设计给排水工程施工安装工艺技术要求
一、工程概述
二、工艺要求
1.排水工程设计应符合施工图设计要求，满足相关法律法规以及环保要求。

2.排水工程应考虑变电站周边的地势情况，合理设置排水系统，确保排水顺畅，避免积水和渗漏。

3.工程设计应根据变电站的功能分区，合理划分排水区域，确保不同区域的污水和雨水分流排水。

4.设计应根据排水需求，选择合适的排水工程材料，提高系统的耐用性和抗腐蚀能力。

5.设计应合理设置排水口、雨水篦子等设备，确保排水系统的检修和清理方便。

6.设计应合理设置泄洪设施，确保在极端天气条件下站区内无积水。

7.设计应合理布置雨水收集设备，可以供站区内的绿化和灌溉使用。

三、施工要求
1.施工前应制定详细的施工方案，包括施工序列、施工工艺和材料清单等。

2.施工应按照工艺要求进行，确保排水工程的质量和安全。

3.施工现场应设立明显的安全警示标志，确保工人的施工安全。

4.施工过程中应定期进行质量检查，确保施工质量符合设计要求。

5.施工完成后，应进行验收，并出具相应的施工验收报告。

四、安装要求
1.安装前应详细检查材料的规格、型号、质量等，确保符合设计要求。

2.安装过程中应根据设计图纸进行，确保安装位置准确无误。

3.安装过程中应注意保护材料，避免损坏和污染。

4.安装后应进行质量检查和试运行，确保设备正常运转。

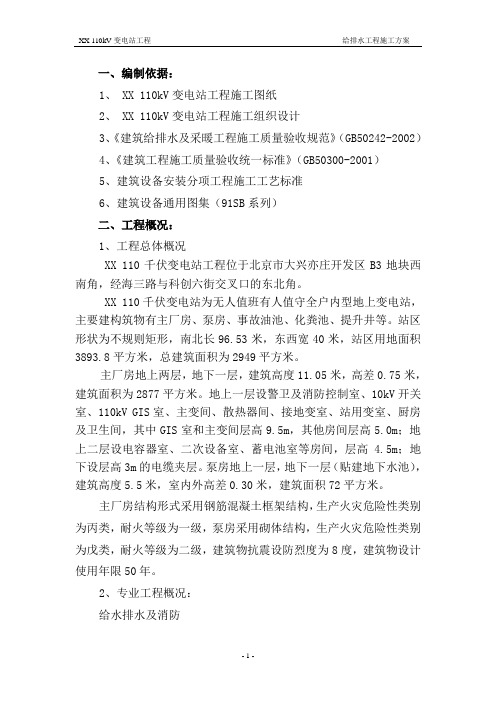

一、编制依据：1、 XX 110kV变电站工程施工图纸2、 XX 110kV变电站工程施工组织设计3、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）4、《建筑工程施工质量验收统一标准》（GB50300-2001）5、建筑设备安装分项工程施工工艺标准6、建筑设备通用图集（91SB系列）二、工程概况：1、工程总体概况XX 110千伏变电站工程位于北京市大兴亦庄开发区B3地块西南角，经海三路与科创六街交叉口的东北角。

XX 110千伏变电站为无人值班有人值守全户内型地上变电站，主要建构筑物有主厂房、泵房、事故油池、化粪池、提升井等。

站区形状为不规则矩形，南北长96.53米，东西宽40米，站区用地面积3893.8平方米，总建筑面积为2949平方米。

主厂房地上两层，地下一层，建筑高度11.05米，高差0.75米，建筑面积为2877平方米。

地上一层设警卫及消防控制室、10kV开关室、110kV GIS室、主变间、散热器间、接地变室、站用变室、厨房及卫生间，其中GIS室和主变间层高9.5m，其他房间层高5.0m；地上二层设电容器室、二次设备室、蓄电池室等房间，层高 4.5m；地下设层高3m的电缆夹层。

泵房地上一层，地下一层（贴建地下水池），建筑高度5.5米，室内外高差0.30米，建筑面积72平方米。

主厂房结构形式采用钢筋混凝土框架结构，生产火灾危险性类别为丙类，耐火等级为一级，泵房采用砌体结构，生产火灾危险性类别为戊类，耐火等级为二级，建筑物抗震设防烈度为8度，建筑物设计使用年限50年。

2、专业工程概况：给水排水及消防本工程给排水包括生活给水系统、生活污水系统、事故排油系统、站内雨水系统、室内外消火栓系统。

（1）生活及消防系统本工程水源由站外自来水供给。

生活用水水源由站区水泵房供给。

消防水源接自站内水泵房。

泵房内引出的两根消防管道在站区内形成环状管网。

再接入室内消防管道。

室外消防环网上设有二组地下式消火栓井。

变电站建筑给排水施工方案一、施工准备工作在进行变电站建筑给排水施工之前，需要进行充分的准备工作，以确保施工顺利进行。

具体的准备工作包括： - 完善施工计划和方案，明确每个施工阶段的具体工作内容和时限； - 调查分析施工现场的地形地貌及周边环境，制定相应的施工措施； - 确定施工所需的材料、设备和人力资源，做好物资采购和人员调配工作； -制定相关安全管理措施和紧急应对预案，确保施工期间安全生产。

二、给排水系统设计变电站建筑给排水系统设计是施工的关键环节，直接影响到建筑物内外排水的有效性和稳定性。

在设计给排水系统时，需要考虑以下几个方面： - 排水系统的排水能力应与建筑物的实际需求相匹配，保证排水通畅； - 给排水管道的布置应科学合理，避免出现死角和积水情况； - 应根据当地气候条件和水质情况，选用适当的排水材料，并确保给排水系统的耐久性和稳定性； - 给排水系统需要考虑管理维护的方便性，便于日常检修和清洁。

三、施工流程1.地面准备：进行现场疏通、平整和标线工作，为后续工程施工做好基础准备。

2.管道敷设：根据设计方案，进行给排水管道的敷设和连接，保证管道的密封性和通畅性。

3.检测验收：对已敷设的管道系统进行水压测试和质量验收，确保施工质量符合标准要求。

4.系统调试：进行给排水系统的全面检查和调试，保证系统运行正常。

5.清理收尾：清理施工现场，移除材料和设备，做好施工档案和整理工作。

四、施工注意事项1.安全第一：施工过程中要严格遵守安全操作规程，做好安全防护工作，确保施工人员的人身安全。

2.精心施工：施工人员应具备专业技术和工作经验，保证施工质量和施工进度。

3.合理管理：根据现场情况，做好施工计划和进度安排，保证施工效率。

4.与监理沟通：及时与监理单位进行沟通交流，解决施工过程中的问题和纠正不足。

5.质量把关：对施工过程中的每个环节和关键节点进行质量把关，确保施工质量符合要求。

五、施工总结通过本次变电站建筑给排水施工，我们对变电站建筑给排水系统的设计和施工流程有了更深入的了解。

变电站室外给排水工程施工方案一、工程概述变电站室外给排水工程是为了有效处理变电站室外排水而设计的工程，主要包括雨水排放和废水排放两部分。

本施工方案旨在保障变电站设施的正常运行，确保室外排水系统的可靠性和稳定性。

二、施工准备在进行变电站室外给排水工程施工前，需做好以下准备工作： 1. 制定详细的工程施工计划和流程图； 2. 确定施工现场及施工区域，确保安全通道畅通； 3. 准备所需的人力、物资和设备，保证施工的顺利进行； 4. 检查施工所需的材料和工具是否齐全，并按规范要求进行质量检查。

三、施工步骤1. 现场布置1.根据设计方案和流程图，确定施工区域的布置和界限，设置安全警示标志；2.布置施工现场，确保设备、材料摆放有序，通道畅通，方便作业；3.搭建临时工棚和设施，提供施工人员的休息和生活条件。

2. 排水管道施工1.按设计要求，在地面进行开挖，铺设排水管道，并设置适当的坡度和井口，确保排水畅通；2.连接排水管道，采用专用接头和密封材料，保证管道连接牢固；3.对排水管道进行试水试压，检查是否存在渗漏和堵塞情况，及时处理。

3. 排水设施安装1.安装雨水口、雨水篦、雨水井等排水设施，确保设计的排水系统完整和有效；2.调整排水设施位置和高度，使之符合设计要求和现场实际情况；3.对排水设施进行调试和检查，确保正常运行。

4. 施工质量验收1.施工完成后，对排水管道和排水设施进行质量验收，检查是否符合设计要求和规范标准；2.测试排水系统的排水性能，确保水流畅畅通，无渗漏和漏水现象；3.如发现问题或质量不符合要求的地方，及时整改和处理，直至合格为止。

四、安全防护1.施工人员需严格遵守安全操作规程，佩戴好安全帽、安全鞋等防护用具；2.施工现场要定期清理，确保没有杂物和障碍物存在；3.施工期间应加强现场巡视、监督，确保安全生产。

五、工程总结本施工方案严格按照设计要求和工程标准进行施工，保证变电站室外给排水工程的质量和安全。

浅究绿色变电站给排水系统设计变电站给排水系统的绿色设计、优化设计能够为变电站营造一个良好的工作环境，维护电力系统的节能、安全、高效工作。

绿色变电站的优化设计首先需要一套科学的设计理念的支持，并形成一套系统的设计方案，在此基础上采取科学的设计方法和措施，对于变电站的给排水系统来说，必须采取科学的绿色设计方案，考虑到周围环境的维护，同时，又要控制成本，这样才能收获良好的经济效益、环境效益与社会效益。

一、变电站给排水系统的现状分析近年来，随着整个社会环保节能意识的增强，国家电力行业也加大了整改力度，不断优化整治电网工程，其中变电站给排水系统工程也经历了绿色设计、环保优化的过程。

当前的变电站区域范围内通常会在基土上铺碎石，同时道路标高设计得比站区标高更高，这样就能够确保路面的水体自高向低流向排水区，维持变电站区域范围内顺畅地排水。

变电站站区给水系统也选择市政自来水和打井取水，以此达到变电站区域内对水体的需求。

站内排水系统主要包括雨水排水系统、生活排水系统和含油废水排水系统，各排水系统采用分流与合流制相结合的排放制度。

室外地面雨水采用雨水口收集，通过室外埋地雨水管道排至站外。

站内生活排水系统采用粪便污水和生活废水合流排放系统。

生活污水通过管道和检查井自流排放至污水处理系统。

含油废水经过事故油池的隔油处理后直接排入雨水管道，通过雨水管道排出。

目前变电站给排水系统设计在一定程度上只是满足了规范要求，从绿色环保的角度出发，变电站给排水系统的优化设计方面仍需要进一步探索和提升。

二、绿色变电站给排水系统的设计原则所谓绿色变电站就是节能、减排、工作效率高、环境污染小的变电站。

变电站给排水系统的优化设计，就是对其给排水系统进行节能环保设计，例如：给排水系统的设计、管材型号等的选用，对于变电站给排水系统来说，其优化设计必须本着节水性、减排性以及适宜性几大原则。

1、节水性节水性就是要确保洁净水体的充分、合理利用，控制不合理浪费现象。

变电站给排水系统设计探讨【摘要】在我国的城市化建设过程中，人口的数量也是在不断增多的，现如今绝大部分的城市都是以工业为主的，从而使得经济持续增长，但是现如今变电站作为电力系统的重要环节，对于人们的生活质量有着直接的影响。

而且随着近年来我国工业建设的规模不断增大，人们的生活水平也在显著提升，使得人们电力的需求也在明显提升。

为了更好的满足广大用户的需求，很多地区都开始加强了对变电站的建设，从而确保电力的充足。

可以说变电站的建设对于城市化有着极为重要的作用。

【关键词】变电站；排水系统；设计【正文】在变电站的使用过程中，需要确保变电站的环保，高效节能等全方面落实到变电站的规划过程中，这样才可以使得其各个环节效率最大化，减少资源的浪费，保护人们的环境，做到与社会之间的和谐发展。

在进行变电站的建设过程中，要做好客观的需求，对现代化发电站的建设也是当下的必然趋势之一。

在变电站的使用过程中，排水系统是变电站的重要组成部分，与变电站之间有着极为紧密的联系，那么如何做好相关的排水工作，对于人们的未来生活也就有着极大的影响。

因此在我国经济发展如此迅速的情况下，需要不断强化变电站的绿色设计以及保障排水系统可以有效的推动国民经济发展。

一、变电站的排水系统的主要内容在当下，供电站供水系统在使用的过程中，需要充分的考虑到市政的实际供水状况。

在进入变电站之后，主要分为生活用水以及消防用水两种。

对这两种方式进行了水表的分别安装。

在一些没有具备市政供水能力的地区，需要采用高塔或者钻井的方式进行供水，从而满足人们的日常生活以及消防需求。

变电所一般都是通过将雨水进行集中处理之后再进行排放，从而有效的达到防护的目的。

因此在进行变电站的设计过程当中，有必要做好排水系统的管理工作，这样不仅仅可以有效的保障变电站的安全使用，同时还可以为当地的人民生产生活以及工业企业提供较大的帮助。

污水主要包括生活污水以及企业生产过程的污水，其最终连接位置还是市政污水的管道，变压器在这个过程中需要进行污水的处理工作，但是也在这个部分往往会出现事故造成变压器的故障。

第1篇一、前言变电站是电力系统中的重要组成部分，其安全稳定运行对整个电力系统的安全稳定运行具有重要意义。

变电站内外的排水问题直接关系到变电站的运行安全和周边环境。

为了确保变电站的正常运行和环境保护，本方案对变电站内外排水施工进行了详细规划。

二、工程概况1. 工程名称：某变电站内外排水工程2. 工程地点：某市某区某变电站3. 工程规模：占地面积约5000平方米，建筑面积约2000平方米4. 工程内容：变电站内、外排水系统设计、施工及验收三、施工组织设计1. 施工单位：某施工单位2. 施工人员：项目经理、技术负责人、施工员、质量员、安全员等3. 施工材料：排水管道、检查井、井盖、防水材料、施工机具等4. 施工进度：根据工程实际情况，确保工程按时完成四、施工方案1. 施工准备（1）施工图纸会审：组织施工人员进行施工图纸会审，明确施工要求、技术标准及质量要求。

（2）施工材料：根据施工图纸及工程量，准备排水管道、检查井、井盖、防水材料等施工材料。

（3）施工机具：准备挖掘机、装载机、平板车、切割机、焊接机等施工机具。

（4）施工人员：组织施工人员进行技术交底，明确施工工艺、质量标准及安全要求。

2. 施工工艺（1）施工顺序：按照先外后内、先地下后地上的原则进行施工。

（2）施工流程：施工准备→开挖沟槽→铺设排水管道→检查井施工→管道连接→管道验收→回填土方→验收。

（3）施工要点：①开挖沟槽：根据设计要求，开挖排水沟槽，确保沟槽深度、宽度及坡度符合设计要求。

②铺设排水管道：根据设计要求，铺设排水管道，确保管道铺设平直、连接牢固。

③检查井施工：按照设计要求，施工检查井，确保检查井位置、尺寸及材质符合设计要求。

④管道连接：按照设计要求，连接排水管道，确保管道连接牢固、密封。

⑤管道验收：对排水管道进行验收，确保管道质量符合设计要求。

⑥回填土方：按照设计要求，回填土方，确保回填土方密实、平整。

⑦验收：对施工完成后的排水系统进行验收，确保排水系统运行正常。

浅析3C绿色变电站给水排水系统的设计发表时间：2015-05-18T09:48:24.303Z 来源：《工程管理前沿》2015年第5期供稿作者：余文婕[导读] 变电站内排水系统采用雨污分流制，雨、污水采用有组织的重力自流的排水方式顺应场地坡度和方向排放。

余文婕（昆明供电设计院有限责任公司云南昆明650021）摘要：本文结合3C绿色变电站建设的理念和给排水系统特点，提出了3C绿色变电站给排水系统设计的智能性、绿色性、节能性三原则，分析了给水工程设计、排水工程设计、智能化设备和节能卫生器具选择的要点。

关键词：3C绿色变电站给排水系统智能绿色节能Abstract: This paper combines the concept of 3C green substation's construction and characteristics of drainage system, proposes three design principles of the drainage system in 3C green substation: intelligence, green, energy-saving, analyses the important points of water supply engineering, drainage engineering, choosing the energy-saving equipment and sanitary ware. Keywords:3C green substation; water supply and drainage system; intelligence; green; energy-saving1 前言目前，发展低能耗、低污染、低排放的低碳经济已成为全世界的共识。

运用先进的计算机技术、通信技术、控制技术，建设一个覆盖城乡的智能、高效、可靠的绿色电网（简称cccgp，即3C绿色电网，下同），既是建设资源节约型、环境友好型社会的客观要求，也是现代电网本身发展的必然趋势。

P62备案号：J169-2002中华人民共和国电力行业标准PDL/T 5143—2002变电所给水排水设计规程Design code of water supply and drainage for substation主编部门：国电华北电力设计院工程有限公司批准部门：国家经济贸易委员会公告号：国家经济贸易委员会2002年第22号2002-04-27发布2002-09—01实施中华人民共和国国家经济贸易委员会发布前言本标准根据国家经贸委电力司《关于下达2001年度电力行业标准制、修订计划项目的通知》(电力［2001］44号文)的要求编制的。

为了贯彻“安全、可靠、经济适用，符合国情”的电力建设方针，认真执行国家技术经济政策，充分发挥投资效益，结合变电所工程建设的特点，合理选择水源，节约用水，保护环境，统一设计标准，特制定本标准。

本标准附录A为标准的附录。

本标准由电力行业电力规划设计标准化技术委员会提出。

本标准由电力行业电力规划标准化技术委员会归口。

本标准的起草单位：国电华北电力设计院工程有限公司本标准主要起草人：张红、陈连弟、刘建昕、刘淑梅本标准委托电力行业电力规划设计标准化技术委员会负责解释。

DL/T 5143—2002目次前言1 范围2 引用标准3 总则4 给水5 消防给水附录A(标准的附录)本规程用词说明条文说明1 范围本标准规定了变电所生活给水、消防给水、排水的设计原则。

本标准适用于电压等级为220kV～500kV的新建和扩建变电所的给水排水设计。

电压等级为220kV以下变电所可参照本标准执行。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 5749—1985 生活饮用水卫生标准GB 8978—1996 污水综合排放标准GB 50219—1995 水喷雾灭火系统设计规范GB 50229—1996 火力发电厂与变电所设计防火规范GBJ 13—1986(1997年版) 室外给水设计规范GBJ 14—1987 室外排水设计规范(1997年版)GBJ 15—1988 建筑给水排水设计规范(1997年版)GBJ 16—1987 建筑设计防火规范(2001年版)GBJ 27—1988 供水水文地质勘察规范CJ 25.1—1989 生活杂用水水质标准CJJ/T 29—1998 建筑排水硬聚氯乙烯管道工程技术规程3 总则3.0.1变电所的给水排水设计应按照变电所规划容量统一规划，分期建设。

变电站给排水设计特点及对策摘要：变电站作为电网系统中重要的枢纽节点，是电网建设的极其重要的组成部分，其设计建设质量会直接影响居民及工业正常供电，所以可靠性高的设计对社会的稳定发展而言极其重要。

变电站作为工业建筑的一种，其给排水设计具有场地环境变化大、电气设备多、用水量分散、给排水条件复杂的特点。

本文就从电站给排水设计特点进行总结，并归纳其设计方法对策，更好地指导变电站工程设计建设。

关键词：变电站；给排水设计；稳定性引言如今人们的生活水平不断提高，对电力的需求量及可靠度也相应提高，需要设计质量优良可靠的变电站才能满足如今的用电需求。

而随着技术的快速进步，变电站如今也在向着环保的方法进行相应的发展。

只有做好环保化的、先进化的、智能化的变电站给排水设计，才能进一步提高变电站的质量，保障人们的正常用电。

1、变电站给排水系统的相关概述变电站给水系统中其供水水源主要是市政供水为主，所供应的水主要用于消防用水及生活用水为主。

特殊情况下，对于没有市政供水区域，为满足相应的用水需求，要利用深井等方法从而进行取水。

而变电站排水系统主要有站区外排水及站内排水两部分，站内排水主要对站内生活污水、事故油池污水及雨水进行污水合流的方法来处理。

在通常情况下，变电站雨水通过场地雨水口及明沟进行收集，通过地下管道利用重力流原理进行排放，部分地势较低变电站也需采用水泵进行二次提升排放。

变电站污水主要由厨房以及卫生间等生活污水及事故油池产生的，其在经过相应的处理之后，再去接入市政污水系统当中，保障对污水的有效处理，避免污水影响到环境。

2、变电站给排水的实际特点2.1场地环境变化大城市变电站的实际占地比较小，常规占地面积从4000m2至6000m2,，其场地多为平坡式设计，场地内雨水量不大，排水条件较好。

部分郊区变电站位置相对偏僻，占地面积较大，常规占地面积从10000m2至20000m2，场地多根据地形采用阶梯式设计，雨水收集量较大，周边排水条件较差。
