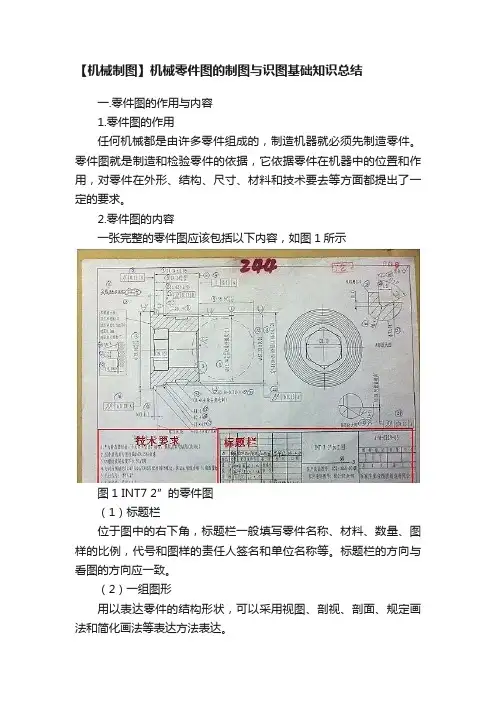

【机械制图】机械零件图的制图与识图基础知识总结一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的,制造机器就必须先制造零件。
零件图就是制造和检验零件的依据,它依据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容,如图1所示图1 INT7 2”的零件图(1)标题栏位于图中的右下角,标题栏一般填写零件名称、材料、数量、图样的比例,代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
(2)一组图形用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
(3)必要的尺寸反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求。
(4)技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二、视图基本视图:物体向6个基本投影面(物体在立方体的中心,投影到前后左右上下6个方向)投影所得的视图,他们是他们是:前视图(主视图)、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖为了辅助了解物体内部结构及相关参数,有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。
全剖视图:用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图:当物体具有对称平面时,向垂直于对称平面的投影面上投影所得的图形,可以对中心线为界,一半画成剖视图,另一半画成视图,称为半剖视图。
四、尺寸及其标注1、尺寸的定义:以特定单位表示线性尺寸值的数值2、尺寸的分类:1)基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2)实际尺寸通过测量获得的尺寸。
3)极限尺寸一个尺寸允许的两个极端,其中最大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4)尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差;最小极限尺寸减其基本尺寸所得代数差称为下偏差。

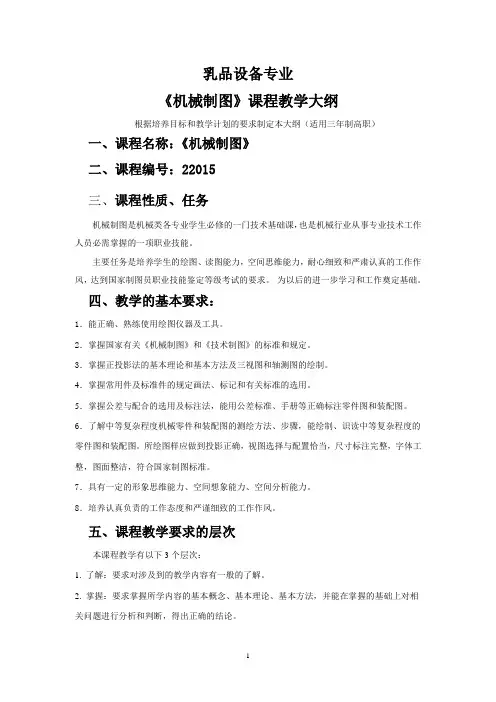

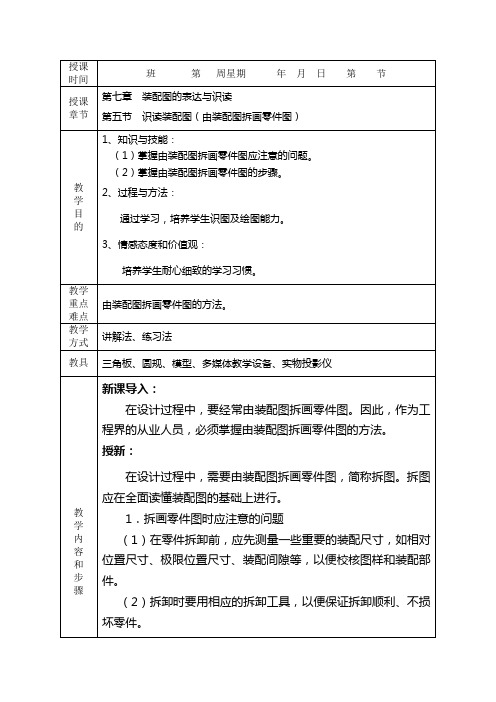

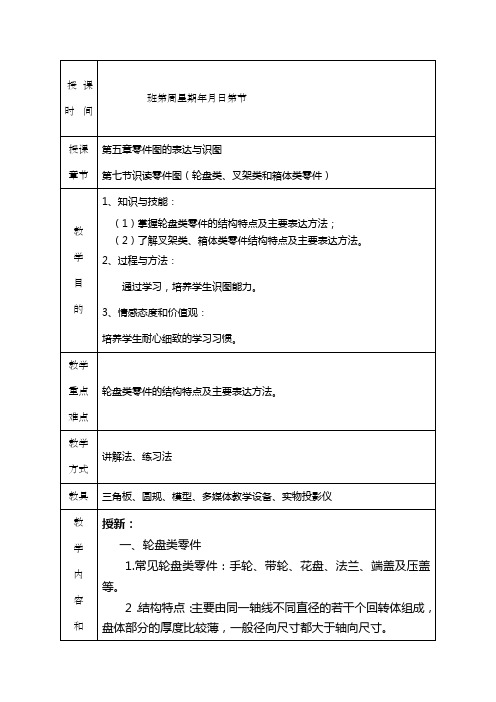

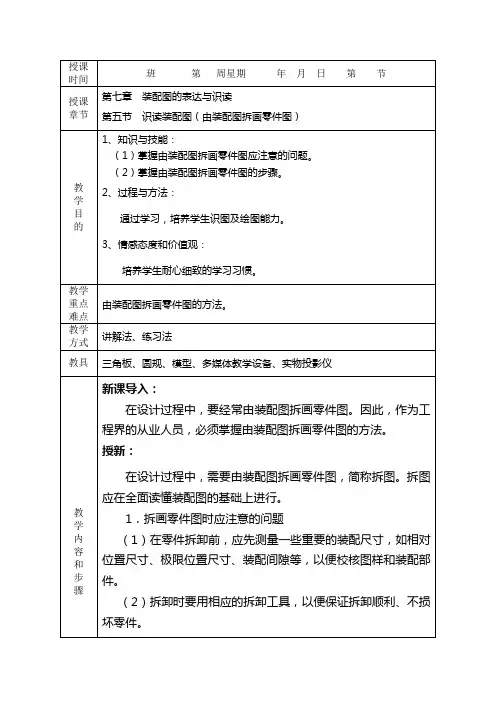

乳品设备专业《机械制图》课程教学大纲根据培养目标和教学计划的要求制定本大纲(适用三年制高职)一、课程名称:《机械制图》二、课程编号:22015三、课程性质、任务机械制图是机械类各专业学生必修的一门技术基础课,也是机械行业从事专业技术工作人员必需掌握的一项职业技能。
主要任务是培养学生的绘图、读图能力,空间思维能力,耐心细致和严肃认真的工作作风,达到国家制图员职业技能鉴定等级考试的要求。
为以后的进一步学习和工作奠定基础。
四、教学的基本要求:1.能正确、熟练使用绘图仪器及工具。
2.掌握国家有关《机械制图》和《技术制图》的标准和规定。
3.掌握正投影法的基本理论和基本方法及三视图和轴测图的绘制。
4.掌握常用件及标准件的规定画法、标记和有关标准的选用。
5.掌握公差与配合的选用及标注法,能用公差标准、手册等正确标注零件图和装配图。
6.了解中等复杂程度机械零件和装配图的测绘方法、步骤,能绘制、识读中等复杂程度的零件图和装配图。
所绘图样应做到投影正确,视图选择与配置恰当,尺寸标注完整,字体工整,图面整洁,符合国家制图标准。
7.具有一定的形象思维能力、空间想象能力、空间分析能力。
8.培养认真负责的工作态度和严谨细致的工作作风。
五、课程教学要求的层次本课程教学有以下3个层次:1. 了解:要求对涉及到的教学内容有一般的了解。
2. 掌握:要求掌握所学内容的基本概念、基本理论、基本方法,并能在掌握的基础上对相关问题进行分析和判断,得出正确的结论。
3. 熟练掌握:对于今后实际工作中应用到的重要内容,要求熟练掌握。
这些内容,不仅要深入理解,还能够应用所学知识解决实际工程问题。
六、与相关课程的衔接、配合本课程是机械类专业的必修技术基础课。
学生必须掌握正投影法的基本理论、基本方法,并具备绘制和阅读工程图样的能力,并在课程设计和毕业设计中继续提高。
为国家制图员职业技能鉴定等级考试及学习专业基础课、专业主干课、各种实训课乃至以后的工作打好基础。
附录习题册部分参考答案第一章制图基本规定三、尺寸标注2.找出图中尺寸注法的错误之处,并在另一图中正确注出。
第二章正投影作图一、三视图1.正投影与三视图。
(1)投射线图形(2)中心投影法平行投影法正投影法斜投影法(3)形状和大小度量性好作图方便、准确(4)反映实长真实性积聚为一点积聚性变短类似性(5)反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性(6)正主视水平俯视侧左视(7)投影轴长度(左、右)宽度(前、后)高度(上、下)(8)基准俯视左视(9)长对正高平齐宽相等(10)左右上下左右前后前后上下2.略。
3.略。
4.用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影,并填空(真实性、积聚性、类似性)。
(1)真实性积聚性积聚性;类似性类似性类似性;类似性类似性真实性;真实性积聚性真实性。
(2)类似性类似性积聚性;积聚性类似性类似性;类似性类似性类似性;类似性类似性真实性。
5.观察物体的三视图,在立体图中找出对应的物体,并填写对应的序号。
答:从左到右依次为:(2)(1);(5)(6);(4)(3)。
6.补图并填空。
(1)前、后(2)上、下7.根据轴测图画三视图(尺寸从轴测图中量取并取整数)。
(1)(2)8.根据两视图补画第三视图。
(1)(2)(3)(4)9.补画视图中的缺线。
(1)(2)(3)(4)二、基本体1.棱柱。
(1)(2)(3)(4)2.棱锥。
(1)(2)(3)(4)3.圆柱。
(1)(2)(3)(4)4.圆锥。
(1)(2)(3)(4)5.圆球。
(1)(2)选择正确的左视图(②)(3)(4)6.识读基本体三视图,写出基本体的名称(1)六棱柱(2)三棱柱(3)三棱柱(4)四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图,想象出截交线的形状,补画第三面视图。
(1)(2)(3)(4)2.根据两面视图,想象出相贯线的形状,补画第三面视图(1)(2)(3)(4)四、轴测图1.根据三视图,画正等轴测图(1)(2)2.根据两视图,画斜二测图。
机械识图基础(零件图概念)PS:往期精彩1、机械识图基础:图样【点击蓝字阅读】2、机械识图基础:正投影与三视图【点击蓝字阅读】3、机械识图基础(直线和平面的投影特性)【点击蓝字阅读】……一.零件图的作用和内容1. 零件图的作用零件工作图(简称零件图)就是制造和检验零件的依据,它根据零件在机器中的位置和作用,对零件的外形、结构、尺寸、材料和技术要求等方面提出了一定要求。
2. 零件图的内容:标题栏、一组图形、必要尺寸、技术要求二.零件图中的技术要求1. 公差与配合公差:反映零件的精度要求;配合:反映零件之间相互结合的松紧关系。
<1>尺寸公差①尺寸——以特定单位表示线性尺寸值的数值;②基本尺寸——通过它应用于上、下偏差,并算出极限尺寸的尺寸;③实际尺寸——通过测量获得的尺寸;④极限尺寸——一个孔或轴允许尺寸的两个极端,其中较大的一个称为最大极限尺寸,较小的一个称为最小极限尺寸;⑤尺寸偏差——尺寸偏差有上偏差、下偏差最大极限偏差减去其基本尺寸所得的代数差,称上偏差;最小极限偏差减去其基本尺寸所得的代数差称下偏差;上偏差、下偏差统称为极限偏差,偏差可以为正、负或是0;⑥尺寸公差(简称公差):——最大极限尺寸减去最小极限尺寸之差。
或上偏差减去下偏差。
