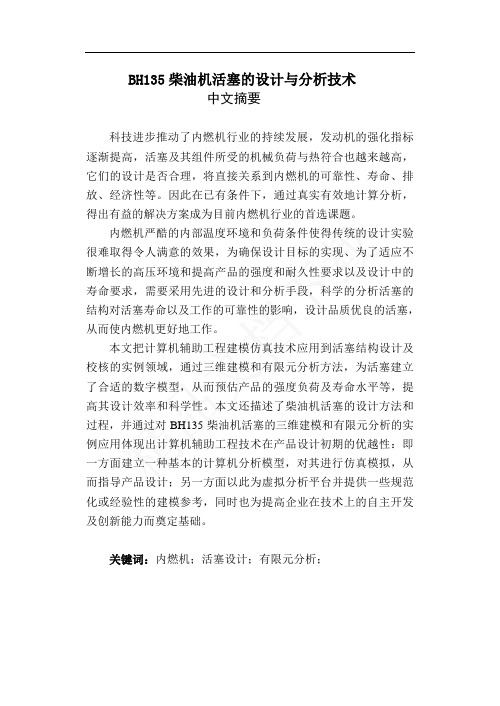

BH135柴油机活塞的设计与分析技术中文摘要科技进步推动了内燃机行业的持续发展,发动机的强化指标逐渐提高,活塞及其组件所受的机械负荷与热符合也越来越高,它们的设计是否合理,将直接关系到内燃机的可靠性、寿命、排放、经济性等。
因此在已有条件下,通过真实有效地计算分析,得出有益的解决方案成为目前内燃机行业的首选课题。
内燃机严酷的内部温度环境和负荷条件使得传统的设计实验很难取得令人满意的效果,为确保设计目标的实现、为了适应不断增长的高压环境和提高产品的强度和耐久性要求以及设计中的寿命要求,需要采用先进的设计和分析手段,科学的分析活塞的结构对活塞寿命以及工作的可靠性的影响,设计品质优良的活塞,从而使内燃机更好地工作。
本文把计算机辅助工程建模仿真技术应用到活塞结构设计及校核的实例领域,通过三维建模和有限元分析方法,为活塞建立了合适的数字模型,从而预估产品的强度负荷及寿命水平等,提高其设计效率和科学性。
本文还描述了柴油机活塞的设计方法和过程,并通过对BH135柴油机活塞的三维建模和有限元分析的实例应用体现出计算机辅助工程技术在产品设计初期的优越性:即一方面建立一种基本的计算机分析模型,对其进行仿真模拟,从而指导产品设计;另一方面以此为虚拟分析平台并提供一些规范化或经验性的建模参考,同时也为提高企业在技术上的自主开发及创新能力而奠定基础。
关键词:内燃机;活塞设计;有限元分析;AbstractThe development of science technology forced the industry of internal-combustion engine to develop, the strength target of engine was gradually heightened, the mechanical and thermal load of piston and subassembly of piston was higher and higher. Whether their design were in reason, related to the reliability、natural life、let 、economy and so on. Therefore, with own conditions, through true and effective calculation and analysis, getting useful project becomes the most important task of the industry of internal-combustion engine.In severe environment of the internal thermal and mechanical load, the experiment is difficult to get approving effect. For the sake of realization of design target, adapting increasing high pressure, improving strength、wear and natural life of product, needing to adopt advanced design and analysis measure, analyzing construct of piston is good for piston reliability and natural life. Designing piston with excellent quality improves engine to work better. The simulation method of CAE will be applied to the design and check field of piston structures in this article. Through the numeric analysis and FEM, the strength and fatigue life level etc, are estimated for the subassembly. The article describes the design method and process of diesel engine piston. The theory research and engineering application, show the superiority of CAE to product design: one is instructing the design through the computer analysis model; the other is to provide a modeling reference to virtual platform, and to promote the self-exploitation ability for the enterprise.Key words: Internal-combustion engine; Piston design; Finite element analysis;目录中文摘要英文摘要1.绪论2.设计要求3. 活塞的基本设计3 .1 活塞的选型3. 2 活塞的主要尺寸3.21 活塞的高度H3.22 压缩高度H13.23 顶岸高度h3.24 活塞环的数目及排列3.25 环槽尺寸3.26 环岸高度3.27 活塞顶厚度δ3.28 裙部长度H2δ3.29 裙部厚度g3.10 活塞销直径d和销座间隔B 3.3 活塞头部设计3.4 活塞的裙部设计3.5 活塞销座的设计3.6 活塞与缸套的配合间隙3.7 活塞大体尺寸一.绪论汽车是现代化社会重要的交通运输工具,是科学技术发展水平的标志。
转鼓式加料器的设计200x机电技术教育x班 xxx指导老师:xxx摘要:本文阐述了转鼓式加料器的工作原理及结构特征,并在此基础上进行了加料器的技术参数的计算确定、总体方案的确定。
其中包括转鼓、轴、料斗及箱体等零件的结构设计,整体结构及装配的三维设计等。
关键词:转鼓式加料器、微硅粉1 前言转鼓式加料器是加料器的一种,它是大部分机械设备用来定量供料及卸料的一部分。
而转鼓式加料器是指通过旋转的鼓体产生的离心力及其叶轮结构来实现加料并对进料进行密封。
它是机械设备发展的产物,同时它的发展又推动着机械及其交叉科学的进步。
转鼓式加料器在食品、医药、化工、能源、矿业和农业生产等领域都有广泛的应用,对于微硅粉这种细小颗粒的物料进行加料,同时还要实现对进料的密封,从而达到某些工业生产的要求。
在食品、化工、粉末冶金等行业,需要对大量粉体进行定量配料或者包装生产。
目前粉体定量存在速度低,误差大,环境污染严重等问题。
高性能定量加料器对提高粉体定量生产效率、改善工作环境、节约资源、加强环保和安全生产等起到了重要作用。
2 加料器的种类在生产研究中输送物料的类别包括固体、流体、微观粒子和粉粒体等,输送方向包括各种角度与高度。
流体物料大都利用泵和管道来输送。
本文探讨的是微硅粉的输送,粉粒体加料器常有带式加料器、链条式加料器、斗式加料器、悬吊式加料器、振动式加料器、螺旋式加料器、辊子式加料器、气力加料器、转鼓式加料器、旋流式气力输送加料器、螺杆加料器、挥发式加料器、电磁加料器等。
3 转鼓式加料器的工作原理及特点转鼓式加料器是通过自身的转动来实现将粉粒带入进料腔或储存处,其进料量和速度可通过转鼓的转速来调节。
它由于自身的结构特点可起到对进料的密封作用这是有些加料器所没有的,其原理结构简单便于维护修理。
它通过减速机通过传动件将动力传递到叶轮,使其在壳体内旋转。
当物料从进料口落到上端料斗后,随着叶轮的旋转被传送到下端,由出料口排出。
因整个物料输送过程是在密闭空间中进行,故旋转加料器很适用于化工、冶金、轻工、水泥、水电、医药、食品、粮食等部门密闭输送各种粉状及小颗粒物料。
摘要活塞是汽车发动机中的一个主要零件,承受着交变的机械负荷和热负荷,发动机中工作条件最恶劣的关键零部件之一,随着汽车整车对发动机动力性、经济性和可靠性的要求越来越严格,活塞也就更加需要具备良好的耐热性、耐磨性、导向性和密封性。
为满足零件的功能,其加工质量尤为关键。
基于活塞特有的机械加工工艺特点,单靠一般的通用机床很难满足活塞的高精度要求,因此专用的设备及工艺装备在活塞切削加工中使用广泛。
其功能和精度也直接影响了最终产品关键的质量指标。
本论文主要是针对活塞加工的工艺规程及加工中所使用的典型专用夹具、刀具和量具的设计进行详细说明。
根据活塞工作条件、结构特点以及技术要求等因素,编制了两套工艺方案,择优制定了活塞加工的工艺规程,并设计了两套关键工序中专用设备所使用的专用夹具以及专用的刀具和检具各一套。
关键词活塞;工艺;夹具;刀具;检具AbstractPiston is a main section of automotive engine, which endure cross-changing mechanical load and heat load. It is also one of the key parts which have the worst working environment in the engine. Piston need to have well nature of heat-resistant,wearable, oriented and airproof along with the whole auto required more and stricter about the engine’s charter of momentum,economy and reliability. the quality of processing are so important for satisfied the parts function.Based on the technologic characters of mechanical working which belong to piston, it is difficult to satisfy the high precision demand of piston only relaying on a general common machine tool. So the special equipment and technological outfit are extensive use in piston cutting processing.The quality of the final products is also directly influenced by function and accuracy. This paper is primary aimed at technological procedure of the piston and give a detail illustration about typical special fixture, cutter and measuring implement in processing. According to piston working condition, structural trait, technological request and some factors, people weave two technological proposals. The better proposal will selected to make technological procedure of the piston, and design a special fixture, a special cutter and a test tool respectively in processing of special equipment in two key procedures.Key words piston; technology; fixture; cutter; test tool目录绪论 (1)1 活塞的工艺分析……………………………………………….. .21.1 活塞的作用……………………………………………… .21.2 活塞的特点 (2)1.3 活塞的主要技术条件分析 (3)2 活塞的工艺规程的设计 (4)2.1 活塞的材料和毛坯的制造 (4)2.2 定位基面的选择 (4)2.3 制定工艺路线 (5)2.4 机械加工余量、工序尺寸和毛坯尺寸的确定 (9)2.5 确定切削用量及基本工时 (10)2.6 重点工序的加工说明 (12)3 专用夹具的设计 (14)3.1 车削外圆夹具的设计………………………………………...153.1.1工序加工要求及工艺分析………………………………….15 3.1.2 夹具定位方案的确定(定位基准、定位元件的选择)…………..15 3.1.3 夹具夹紧机构的设计……………………………………...16 3.1.4 夹具体的设计……………………………………………17 3.2精镗销孔夹具的设计 (17)3.2.1 工序加工要求及工艺分析 (17)3.2.2 夹具定位方案的确定(定位基准、定位元件的选择) (17)3.2.3 夹具的工作原理 (18)3.2.4 夹紧液压系统设计 (18)4 专用量具的设计 (20)5 专用刀具的设计 (22)5.1滚压加工的介绍 (22)5.2 专用刀具(滚压头)的结构 (22)5.3 滚压头的工作原理 (23)结论 (24)致谢 (25)参考文献 (26)附录 A 英文原文 (27)附录 B 汉语翻译 (36)绪论随着人类社会机械化、自动化程度的日益提高,内燃机作为一种可移动的动力源已广泛应用于生产和生活的各个领域。
活塞式空气压缩机的结构原理及故障排除毕业论文摘要此设计的对象是目前使用较普遍的立式型活塞式空气压缩机。
现代企业中,使用压缩机的机器愈来愈多,例如:石油、冶金、轻工、纺织、及采矿等,许多工业中无不广泛使用各种各样的气体压缩机。
因此,气体压缩机是近代工业生产中不可缺少的通用机器。
综合所学过的中小型压缩机,了解其基本结构及工作原理,重点掌握其结构设计学会所含零部件的结构设计方法及其强度校核方法,在设计过程中,要理论联系实际,最终了解设计一个机械设备的基本思路和方法。
其内容是对活塞式压缩机的用途、结构、工作原理、性能特点进行了详述,并对压缩机的曲轴组件的结构进行了简介,侧重于根据已知的压缩机的类型对立式型活塞式空气压缩机进行总体结构设计、热力计算、初定相关零部件的结构尺寸,然后借助AUTOCAD等绘图软件绘图,选定轴承等标准件,然后对活塞式空压机常见故障、事故及其原因,提出了可行的排除方法及预防措施,对空压机安全运行、提高平均无故障运行时间有指导意义,对提高其生产效率有重大意义。
关键词:活塞式压缩机:结构设计:相关计算:AUTOCAD:AbstractThe piston compressor vertical which is widely used at present has been studied in this thesis.The modern enterprise,using compressed has machines is more and more,for example,chemical,metallurgical,light industry,textile,and mining,and so on,many industries are widely used in all kinds of gas compressors。
Therefore,gas compressor is a modern industrial production in general machinery。
目录1前言 (2)2总体及传动方案的确定 (3)2.1总体方案的确定 (3)2.1.1活塞式加料器的总体结构 (3)2.1.2活塞式加料器的工作原理 (3)2.2 传动方案的确定 (3)3活塞式加料器结构部分设计 (5)3.1曲柄滑块类型的选择 (5)3.2曲柄滑块机构的结构选择设计 (6)4.加料器的结构和原理 (8)5功率计算和选用电动机 (8)5.1 功率计算 (8)5.2 选择电动机 (11)6 传动比的分配 (13)7普通V带轮的设计 (13)7.1带轮的设计要求和带轮材料 (13)7.2带轮的结构 (14)7.3带轮的技术要求 (14)7.4 V带传动的张紧装置 (14)7.5 V带各参数计算 (15)7.6 大小带轮参数选择及其带轮图 (18)7.6.1 小带轮参数选择 (18)7.6.2大带轮参数选择 (19)8减速器的选型 (19)9轴的设计与计算 (21)9.1计算最小直径 (21)9.2工作机轴的校核 (22)10联轴器的选择 (24)11 轴承的选择 (26)11.1 轴承的选择计算 (27)11.2 轴承盒盖的设计 (28)12键的选择及其校核 (29)12.1电动机轴上键的选择 (29)12.2大带轮轴键的选择 (30)13电控原理图 (30)总结: (32)致谢: (32)参考文献: (33)活塞式加料器设计摘要:活塞式加料器的设计是随着现代信息技术与控制技术的进步而发展起来的是一种供给的设备,在能源、化工、和矿业等领域的工业生产广泛应用,本课题主要是针对输送粉末状物质。
活塞式加料器主要有动力部分、传动部分、控制部分、料仓和机架部分组成。
通过对原始数据的分析、方案的论证比较和有关数据的分析计算,完成了活塞式加料器的总体设计计算。
在此基础上对活塞式加料器机体的结构尺寸、驱动转轴的结构尺寸、曲柄滑块、联轴器、V带传动进行了详细的计算和说明,系统介绍了设计所依据的原则及如何进行设计。
关键词:活塞加料器;曲柄滑块;V带轮;设计1前言活塞式加料器是一种供给设备,它在能源、食品、化工、水泥和矿业等领域的工业生产和实验室中,是粉末(颗粒)输运系统的给料或直接被作为配料和输送的设备。
主要用于化工生产过程中原料的连续供料,也可用于化工、塑料轻工等生产的辅料添加。
尽管其应用非常广泛,针对相应的生产要求确定相应的设计方案,而且活塞式加料器结构设计或改进也是我们所关心的课题。
高性能活塞式加料器在提高粉体生产效率、改善工作环境、节约资源、加强环保和安全生产等方面起到了重要作用。
因此,开展粉体活塞加料器设计、性能分析及应用研究,具有较大的实用价值和重要的现实意义【1】。
由于加料机械的工业环境复杂、条件恶劣、生产企业小,加上我国先进机械行业起步晚等原因,导致我国活塞加料器多为技术含量不高,与国外产品相比使用性能、产品寿命等方面差距较大,尤其是大型、智能、机电一体化方面还存在十分落后的局面。
目前,与国外产品相比我国的活塞加料器,仍然制作较为粗放,生产率的调节尤为不便、费时费力,且缺乏规范统一性。
活塞式加料器从结构来看主要应用对心式曲柄滑块机构来实现的,曲柄滑块机构由曲柄和滑块来实现转动和移动相互转换的平面连杆机构,也称曲柄连杆机构。
曲柄滑块机构中与机架构成移动副的构件为滑块,它不仅具有承载能力高、磨损少,便于润滑结构简单、生产制作成本低廉、方便的实现往返的直线运动、进卸料灵活等优点而且可以根据需要灵活的改变曲柄滑块机构杆件的长度,从而可以方便的随着生产能力不同而改变的优点,在一些场合有着重要的应用。
2总体及传动方案的确定2.1总体方案的确定2.1.1活塞式加料器的总体结构活塞式加料器的结构如图1图1 活塞式加料器结构图1.电动机2.小带轮3.v带4.大带轮5.减速器6. 联轴器7.曲柄8.活塞2.1.2活塞式加料器的工作原理活塞式加料器从结构来看其工作原理是电动机通过v带一级减速,再通过减速器二级减速,再通过联轴器带动与曲柄连接的轴旋转,从而使曲柄做圆周运动,从而实现活塞来回做直线运动,活塞往复一次就下料一次,从而实现连续下料,即简便又实用。
2.2 传动方案的确定常用的机械传动方法又可供选择:(1)带传动通过一级皮带轮实现传动,他有过载保护作用、有缓冲吸振作用、运行平稳无噪音、适于远距离传动、制造安装精度要求不高、成本低;但有弹性滑动使传动比i不恒定、张紧力较大(与啮合传动相比)轴上压力较大、结构尺寸较大不紧凑、打滑使带寿命较短等缺点应用范围传动比要求不高,要求过载保护,一般的传动范围2~5。
(2)齿轮传动采用齿轮传动,它的优点效率高,传动比恒定;结构紧凑,寿命长,但制造、安装精度要求高;中心距不宜较大。
但它能够实现很大的传动比;圆柱齿轮二级减速器i≤60。
(3)链传动采用链传动,但他只能实现平行轴间链轮的同向传动,对恶劣环境能适应;运转时不能保持恒定的瞬时传动比,磨损后易发生跳齿,传动不平稳,多用于低速传动等。
i≤8(4)蜗杆传动结构紧凑,传动比大,传动平稳,噪声小;效率低,制造要求精度高,成本较高;i≤120。
由于链传动运转不均匀,有冲击,不适合高速传动,而带传动平稳,能缓冲减振,由于本设计总传动比比较高,还要通过减速器二级减速【2】。
故本设计机构从总体和经济性考虑选择带传动、齿轮传动传动方案一:电动机直接与减速器通过联轴器连接,减速器再通过联轴器与带轮连接,然后带动转动带动活塞式加料器的工作轴转动。
由于带传动有一定的减震作用而链轮传动制造麻烦而且有噪音,且链轮上的润滑油可能污染物料所以这部分传动选用带动传动。
其传动方案如图2所示。
传动方案二:电动机可先用带传动一级减速,然后用减速器二级减速,直接降到工作机轴转速的要求值。
轴上有圆盘,圆盘转动,就相当于曲柄转动,从而带动活塞往复运动,实现连续加料,此传动结构较紧凑,简单,容易实现传动。
其传动方案如图3。
由于带传动应布置在低速级,故选择方案二图2 传动方案一1 电动机2 减速器 3联轴器 4 v带 5工作机图 3 传动方案二1 电动机2 减速器 3联轴器 4 v带 5 工作机3活塞式加料器结构部分设计3.1曲柄滑块类型的选择曲柄滑块机构有对心式和偏置式两种见表1。
由于对心式曲柄滑块机构极位夹角θ=0,故对心式无急回特而偏置式曲柄滑块机构极位夹角θ≠0,偏置式有急回特性,所以偏置式曲柄滑块机构可以实现滑块进程的慢进和空程急回的目的可以提高总个机构的机械效率,但对总个机器的结构尺寸、供给中的流量脉动有及滑块的质量有一定的影响。
对心式曲柄滑块机构无急回特性但考虑到结构总体尺寸比较紧凑,且滑块的使用寿命相对更长。
故综合考虑选择对心式曲柄滑块机构进行设计【3】。
表1:曲柄滑块机构对心式和偏置式比较曲柄滑块机构各种曲柄滑块机构的特点结构示意图对心式曲柄滑块机构极位夹角θ= 0对心式曲柄滑块机构无急回特性如图4和图5偏置式曲柄滑块机构极位夹角θ≠0偏置式曲柄滑块机构有急回特性图4 对心曲柄滑块示意图图5 偏置式曲柄滑块结构示意图3.2曲柄滑块机构的结构选择设计本论文所给的原始参数如下:(1)物料容重1.6吨/米3;(2)工作方式:连续加料;(3)物料粒径:<0.5mm ;(4)生产能力:加料量0.5吨/小时。
活塞式加料器可用于流动性较好的粉末物料和小颗粒物料,其生产能力为 Q=60FSnrK (kg/h )F----加料机的柱塞截面积;S----柱塞的工作行程(m );n----柱塞移动速度(次/Min )n=20~40次/min ;r-----物料的容重(kg/m 3);K----输送系数0.7-1.0。
A BC B 1C 1C 2B 2BA CB 1C 1 B 2C 2考虑到电动机还有总传动比比选取n 取20r/min ;此机构要用于流动性好粉末物料和小颗粒物料,物料粒径:<0.5mm ,故符合其要求,K 取0.88,还考虑到机构总体协调,取活塞的的半径为2.5cm 。
把原始数据代入计算可计算得工作行程S 为150mm 。
由于我们上面选择的是对心式的滑块机构,所以曲柄的长度为行程的一半75mm 。
其中r=75mm ,当机构运转时,其转动角的大小是变化的,为了保证机构传动良好,设计时应使传动角0min 40≥γ,故曲柄转到垂直位置时传动角最小,取060,故连杆的长度L 为150mm 。
【5】图6曲柄滑块示意图4.加料器的结构和原理图7 加料器的结构图1.物料存储仓2.物料3.活塞4.曲柄如图7加料器结构主要由物料存储仓、物料、活塞、曲柄、连杆组成,加料器的工作原理是通过电动机经过V 带一级减速和减速器二级减速到与曲柄连接的轴上,从而曲柄做圆周运动,曲柄所作的圆周运动实现滑块的直线来回往复运动,活塞往复一次就下料一次,从而实现连续下料,即简便又实用【7】5功率计算和选用电动机5.1 功率计算工作机w P 的功率计算和电动机d P 的功率计算d P =w P /a ηw P -------工作机所需的功率,KW ;a η------由电机至工作机主动端的总效率;图8 受力分析图 如图8所示1OA=r ,AB=L ,λ=r /L 比较小时,以O 为坐标原点,滑块B 的运动方程可近似写为:)2cos 4(cos )41(2wt wt r l x λλ++-=---------------------(1)【12】以活塞B 为研究对象,ϕ=wt 时,受力如图,写出滑块沿x 轴的运动微分方程:mgu gu m F a m m x --=+111cos )(β由公式(1)可得:)2cos (cos 222wt wt rw dt x d a x λ+-== 经计算活塞的质量m=0.15kg ,粉末的质量 1m =0.47kg ;经计算工作机的功率wP =t ds F ⎰βcos式中:1m —豆粉的质量; M —滑块的质量;T —滑块进程的时间。
注滑块材料常用45钢或T8、T10等制造要求硬度在HRC40,如果滑块选择的是45钢,摩擦系数μ1、μ见表2表3,分别为 0.1 、1.2 ;45钢的密度为7.85g/厘米3。
经过计算为:w P =2.15 kw 。
式中:1η、η2、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和工作机的传动效力;取1η=0.96,η2=0.98(滚子轴承),η3=0.97(齿轮精度为8级,不包括轴承效率),η4=0.99(齿轮联轴器),η5=0.96,则:w P =79.096.099.097.098.096.024=⨯⨯⨯⨯5.2 选择电动机 电动机是专门工厂批量生产的标准部件,设计时要选出具体型号以便购置。
选择电动机包括类型,结构,容量(功率)和转速,并在产品目录中查出其型号和尺寸。
